При выборе простой конструкции для крыши жилого, подсобного или любого другого объекта, а также пристройки к основному зданию наиболее выгодной является односкатная. Она возводится достаточно просто, нетребовательна к типу фундамента из-за небольшой нагрузки, а также легко впишется в смету любого бюджетного проекта. Односкатная крыша своими руками пошагово возводится в кратчайшие сроки даже одним человеком без привлечения дополнительной техники или людей. Конструкция обладает повышенной функциональностью и надёжностью.

Самая частая сфера применения односкатных крыш — бани и хозяйственные постройки

Для того чтобы понять стоит ли делать выбор в пользу односкатной крыши, стоит оценить какие будут получены преимущества и минимизировать влияние недостатков. К преимуществам следует отнести следующие критерии:

Экономичность в плане финансовых затрат не только на стройматериалы, а и на упрочнение стен для повышения их устойчивости к сжимающим и растягивающим напряжениям.
Простота проектирования позволит даже неспециалистам строить кровли такого типа и при этом получать оптимальные сроки их эксплуатации, а также отсутствие каких-либо требований к обслуживанию.
Возможность с панорамным видом.
Пониженная парусность крыши при наличии преимущественно направленных ветров и выборе правильного расположения наклона ската.
Высокая ремонтопригодность благодаря простоте конструкции стропильной системы и обрешётки.
Допускается применение любых кровельных материалов при выборе правильных углов наклона.

Построенная односкатная крыша своими руками пошагово имеет также и ряд недостатков: не выдерживает значительных нагрузок при обильных снегопадах, имеет не совсем эстетичный вид, а также не удерживает кровельный материал при сильных порывах ветра со стороны, противоположной углу наклона ската. По сути для грамотных проектировщиков эти недостатки являются не такими существенными и при необходимости их легко можно превратить в достоинства. Так, например, чтобы не произошло срыва кровли, достаточно насадить на участке деревья или построить рядом здание выше. Для улучшения эстетичности восприятия односкатной кровли достаточно пойти на хитрость и реализовать проект с разноуровневыми наклонами скатов с двух противоположных сторон дома.

Полезная информация! Односкатная крыша не позволяет оборудовать чердачное помещение. Этот факт необходимо учитывать при планировании кровли.

Подготовительные работы

Односкатная крыша своими руками возводится пошагово только после проведения подготовительных работ. От их продуманности полностью зависит срок эксплуатации конструкции. В первую очередь это касается правильности планирования кровли и подбора материалов.

Как сделать односкатную крышу?

Для односкатной крыши угол наклона является основным критерием её надёжности. С одной стороны, чем больше угол, тем эффективнее отводятся осадки, а с другой, он является основным элементом, который должен выдерживать порывы ветра. При суровых зимах со значительным количеством осадков на кровле образуется толстый слой льда и снега, который может создавать нагрузки, превышающие допустимые, в результате которых кровля может деформироваться и проламываться. То есть угол наклона ската по данному критерию должен основываться на особенностях климата.

Внимание! Угол наклона крыши должен быть направлен в сторону наибольших ветровых потоков с целью снижения сопротивляемости им конструкции.

Другим фактором, влияющим на наклон крыши, является кровельный материал, который может обладать различной шероховатостью или прочностью. Качественно его применимость для кровли можно разделить по углам наклона:

При наклоне ската до 10 0 допускается применение только рулонных материалов, которые обладают ровной и относительно гладкой поверхностью. К ним относится рубероид, битумная черепица и т. д.
При наклоне от 10 0 до 20 0 возможно использование рифлёных материалов, таких как шифер, металлический профиль или ондулин.
При наклоне ската 28 0 – 35 0 применяют гладкие металлические кровельные листы, стыкуемые фальцевым способом.
Углы наклона 25 0 -35 0 подойдут для укладки металлической или керамической черепицы.

Важная информация! Большие углы наклона, чем 35 0 делать не рекомендуется из-за повышения сопротивляемости потокам воздуха и ухудшению обтекаемости, что чревато срывом материала кровли .

Устройство и конструкция односкатной крыши

Устройство односкатных крыш достаточно простое и включает в себя следующие узлы:

Стропильная система. Предназначена для восприятия основной нагрузки кровли и равномерного её распределения вдоль всей площади стен объекта. Обычно её изготавливают из деревянных балок с сечением от 50х100 мм, в зависимости от площади крыши и количеству опорных элементов.
Изоляционные слои. Укладываются между стропилами и фиксируются на обрешётку и обшивку с внутренней стороны здания. Их роль заключается в обеспечении максимальной защиты объекта и несущих конструктивных элементов от попадания влаги или промерзания.
Обрешётка. Предназначена для закрепления кровельного материала и обеспечения достаточных несущих способностей для выдерживания собственного веса и различных предполагаемых нагрузок. Материалом для её изготовления могут быть МДФ панели, обрезные и необрезные доски. Выбор производится в соответствии с типом кровельного материала.
Кровельный материал. Позволяет обеспечить отличные эстетические свойства кровли, а также защитить её от осадков.

Статья по теме:

Типы опор для кровли

Опора для кровли выбирается на основании массы конструкции и особенностей кровельного материала. Бывают следующие типы опор:

Наслонные. Представляют собой дополнительные конструктивные элементы, которые устанавливаются равномерно по длине ската во внутренней части кровли.

Висячие. Самая простая схема крепления, основанная только на двух опорах, расположенных над стенами здания.

Скользящие. Крепление к стенам осуществляется на специальную конструкцию с опорой на мауэрлат (обвязку).

Нужно ли обеспечивать вентилирование подкровельного пространства?

В некоторых конструкциях требования кровельного материала и самого возводимого объекта, в силу особенностей условий его эксплуатации, создают необходимость обеспечения вентилирования кровли. Ярким примером является баня , где разница температур между внутренними помещениями и внешней средой составляет более 100°С. Основная цель — избавиться от образования конденсата и порчи основных элементов. Для крыши необходимо предусматривать зазор на фронтонах между покрытием, кровлей и стропильной системой.

Создание чертежа

Перед тем как создавать чертёж, необходимо провести замеры обвязки стен, если это не было сделано ранее. После этого, с учётом конкретных особенностей объекта, а также выбранных параметров конструкции следует выполнить расчёт оптимальных параметров угла наклона ската.

Оптимальное расстояние между стропилами должно составлять 1-1,5 м. Шаг обрешётки выбирается на основе требований к укладке кровельного материала. С учётом всех данных создаётся чертёж, а затем проводится расчёт количества стройматериалов, которые потребуется закупить. Дополнительно рекомендуется сделать запас по материалам в размере 10-15% от общего количества.

Перечень необходимых инструментов

Проведение строительных работ потребует применения целого ряда инструментов, которые необходимо подготовить заранее, чтобы не прерывать монтаж. Поэтому перед тем как сделать основные элементы конструкции и построить односкатную крышу нужно приготовить следующие инструменты:

шуруповёрт для комфортного соединения элементов конструкции;
карандаш или маркер для проведения разметки;
строительный уровень для корректировки положения частей кровли;
степлер для крепления гидроизоляции;
молоток для забивания гвоздей;
пила для распиливания стропил и обрешётки под требуемые размеры;
рулетка для проведения измерений;
отвес для контроля вертикального положения.

Односкатная крыша своими руками пошагово – описание этапов работ

После проведения целого ряда подготовительных работ, нужно приступать к монтажу. Этапы установки следующие: установка стропил, укладка обрешётки, настил изоляционных материалов и основной кровли. Каждый этап должен быть продуман заранее: все необходимые инструменты и часть материалов подняты на крышу для удобного доступа к ним. При таком подходе будут отсутствовать простои и задержки, что станет гарантией завершения работ точно в срок.

Установка стропильной системы

Устройство стропильной системы односкатной крыши относительно простое и не потребует наличие опыта проведения данного вида работ или специальных знаний. Однако при этом важно соблюдать последовательность этапов монтажа.

В соответствии с чертежом, на земле распиливаем деревянные балки 150х150 мм по необходимым размерам, прежде чем поднять их на крышу. Затем обязательно их обрабатываем антисептиками и наносим защитный слой. Если это не сделать, то в древесине могут завестись насекомые или другие вредители, которые нарушат прочность конструкции и придётся выполнять их замену.

Важно! Все деревянные балки и доски должны быть высушены естественным способом и иметь уровень влажности не более 10%. В противном случае велика вероятность деформирования несущей конструкции со всеми вытекающими из этого последствиями.

Со стороны, противоположной от угла наклона ската, устанавливаем опорные стойки, которые иначе называются фронтонными. На этом же этапе следует установить и дополнительные опоры, если они предусмотрены конструкцией. Они представляют собой в большинстве случаев обычные распорки. Интервал между ними под установку черепицы составляет более 3 м, а для профильных листов – более 6 м.

Внимание! При пошаговом монтаже односкатной крыши своими руками обязательно нужно проверять вертикальность стоек, так как даже минимальный угол их наклона может снизить прочность конструкции до уровня ниже минимального расчётного, что приведёт к непредсказуемым последствиям.

Подготовленные балки устанавливаем на деревянную обвязку или мауэрлат с креплением «в лапу», «в чашу» или на стальные штыри. Для первых двух вариантов потребуется сделать соответствующие надпилы мауэрлата и стропил в точках их касания. Для этого маркером отмечают точку касания, а затем пилой отпиливают уголок на глубину не более 30% от высоты стропила. Дополнительно необходимо устанавливать специальные стальные скобы для увеличения прочности стропил или анкера.

Интервал установки стропил определяется весом кровельного материала. Ориентироваться следует на такие значения:

для лёгких рулонных кровельных материалов оптимальное расстояние между стропилами составляет 1,5-3 м;
для листовых материалов и черепицы интервал должен быть 0,7-1 м.

Полезная информация! Все стропила обязательно должны быть уложены в одной плоскости без перекосов для обеспечения надёжного контакта с ними обрешётки.

Статья по теме:

Укладка изоляционных слоёв

Укладка изоляции при монтаже односкатной крыши своими руками пошагово обязательна для тех зданий, которые планируется эксплуатировать в зимний период, с целью повышения их энергоэффективности. Для закрепления теплоизоляции со стороны помещений придётся выполнить обшивку стропил плитами МДФ или досками с толщиной от 10 мм встык. В некоторых случаях допускается укладка гипсокартонных листов с настилом пароизоляционной плёнки для его защиты от конденсата.

Слой пароизоляции укладывают внахлёст на расстояние 15-20 см с обязательным проклеиванием стыковочных швов специальным скотчем. В местах примыкания к крайним стропилам выполняется их настил на вертикальную поверхность для обеспечения максимальной защиты от влаги.

На следующем этапе производится укладка теплоизоляционного материала. Пошагово выполняя монтаж односкатной крыши своими руками, рекомендуется в качестве утеплителя применять минераловатные материалы, пенополистирол или пенопласт. Важным моментом при их укладке является обеспечение плотного контакта со стропилами без малейших щелей. Щель размеров в 1 мм и длиной в 10 см способна обеспечить теплопотери в несколько киловатт, в зависимости от температуры внешней среды.

Полезная информация! Односкатная кровля может быть утеплена любым теплоизоляционным материалом. Выбор нужно осуществлять на основе его эффективности, стоимости и простоты укладки.

Поверх утеплителя обязательно требуется укладка гидроизоляционной плёнки. Способ её укладки аналогичен монтажу пароизоляции. Однако есть существенный нюанс – стыковочные швы должны обязательно попадать на стропила, а закрепление осуществляться на стальные скобы при помощи строительного степлера с шагом 10-15 см.

1 — стропило; 2 — контррейка; 3 — гидроизоляционная пленка; 4 — вертикальная обрешетка; 5 — горизонтальная обрешетина; 7 — пароизоляционная пленка; 8 — гидроизоляционный шов.

Установка обрешётки и кровельного материала

При пошаговом выполнении монтажа односкатной крыши своими руками под мягкие и рулонные кровельные материалы обрешётку следует устанавливать в виде сплошного слоя. Во всех остальных случаях настилают доски под обрешётку с интервалом 50-80 см. Толщина досок должна быть более 20 мм, а ширина от 10 см. Крепление выполняют на гвозди либо саморезы к стропильной системе. Затем устанавливают ветровые доски, которые будут служить ориентиром при укладке кровельного материала в плане его выравнивания. Однако это не значит, что не требуется контролировать укладку ряда при помощи уровня. Для удобства с двух торцевых частей ската набивают два бруска на расстоянии от стены примерно 0,5 м и натягивают на них нить. Это будет нулевой уровень, по которому необходимо ровнять ряд.

Укладка кровельного материала производится согласно соответствующей технологии. Монтаж начинают от одного из углов ската и порядно настилают всю кровлю. Способ крепления определяется выбранным материалом.

Полезная информация! Для жёстких листовых материалов крепежи рекомендуется располагать на расстоянии 10-15 см от угла, чтобы не допустить повреждений или деформаций.

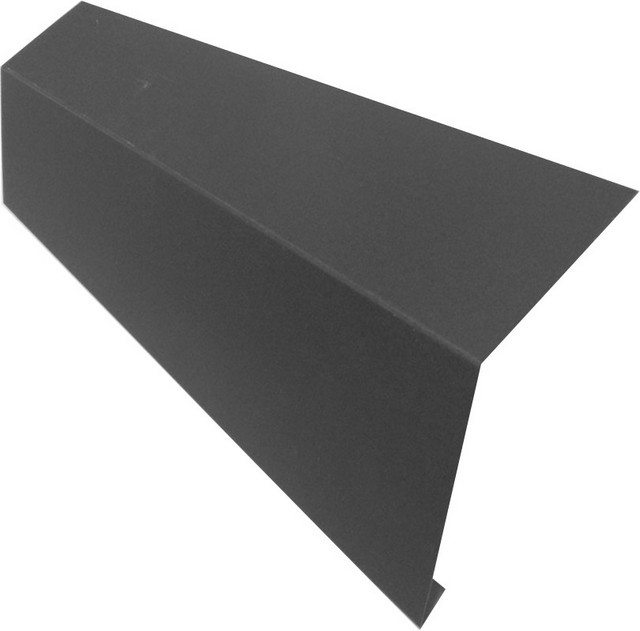

На финальном этапе производится обшивка торцевых частей кровли в местах наклона ската.

Многие владельцы пригородных участков предпочитают самостоятельно строить дом. Заключительным этапом строительства здания является возведение крыши. Имея определённые навыки, можно сократить трудозатраты на наёмных работников и сделать работу своими руками. Многие не знают, как сделать крышу - в таких случаях лучше воспользоваться помощью квалифицированных рабочих.

Виды возводимых крыш

Прежде всего нужно определить тип крыши, подготовить необходимые инструменты и материалы. Строительство кровли является одним из важных этапов строительства дома.

Чтобы сделать крышу, необходимо будет выбрать ее тип грамотно . Простейшие конструкции, которые можно сделать самостоятельно, включают двускатные крыши с прямыми рамами.

Перекрытие крыши одним уклоном позволит сохранить материал. Если вы сделаете такую раму крыши своими руками, трудоёмкость работы будет меньше, а скорость установки, наоборот, выше. Но этот метод имеет несколько недостатков. Первый из них не самый привлекательный: нет возможности оборудовать чердак или мансарду. В этом случае пространство под крышей слишком низкое.

Очень часто монтируется двускатная крыша частного дома собственными руками. Она проста в изготовлении и позволяет вам получить больше места. По сравнению с четырьмя склонами она имеет меньшую сложность и вес. Также в этом случае требуется меньше материала. От других видов крыша дома значительно отличается. В этом случае вам нужно сделать треугольные фронтоны на концах здания.

Прежде чем вы построите кровлю своими руками с четырьмя лучами, вам придётся серьёзно подготовиться. Эта конструкция имеет больше элементов по сравнению с предыдущими кровлями. Кроме того, на чердаке нет возможности делать полные окна , поскольку дизайн лишён фронтонов. Монтаж крыши собственными руками в этом случае предполагает установку чердачных окон и мансардных окон. Они предназначены для освещения и эвакуации.

Отличным вариантом будет комбинированный дизайн. Он может сочетать признаки всех этих типов. Другой вариант для чердака - строить крышу со сломанными склонами. В этом случае нижняя часть крыши имеет больший уклон, чем верхняя. Эта сборка позволяет поднять потолок в помещении и сделать дом более комфортным.

Материалы для выполнения работ

Современная строительная индустрия предлагает огромное количество традиционных и инновационных кровельных материалов. Чтобы понять все их разнообразие, вам необходимо подробно рассмотреть основные типы параметров. Однако вначале стоит понять, какие принципы используют при выборе определённых кровельных материалов. Выбор материала зависит от многих факторов:

Современный рынок полон различных кровельных материалов. Они должны быть не только достаточно прочными. Обязательным условием является способность противостоять различным негативным атмосферным факторам.

Возведение крыши частного дома требует подготовки инструментов и материалов.

В частности, вам понадобятся:

Методика проведения строительства

Рассмотрим, как правильно сделать крышу. Чтобы определить конфигурацию и размер кровли, необходимо учитывать снежную и ветровую нагрузку в существующих климатических условиях - чем меньше угол, тем лучше конструкция выдерживает нагрузки. Но небольшой угол (40 градусов или меньше) не позволяет полностью использовать чердачное пространство.

Форма и конструкция кровли спроектированы в соответствии с проектным планом: ключевые опоры системы кровли должны совпадать с линиями и точками несущих конструкций нижнего этажа. Таким образом, необходимо учитывать ширину дома, наличие в центре продольной несущей стены. Если чердак не планируется использовать в качестве полезной площади для проживания, вы можете построить надёжную крышу с многослойными стропилами. В этом случае стропила прикреплены к дорожке, которая поддерживает столбы, опирающиеся на внутреннюю опорную стенку.

Если будет принято решение о том, что двускатная крыша будет установлена собственными руками, вы должны внимательно прочитать пошаговые инструкции. Функциональные параметры крыши также зависят от правильной изоляции, характеристик и качества установки финишного покрытия.

Самостоятельное устройство мауэрлата

Перед тем, как построить крышу дома надёжно, необходимо позаботиться о креплении мауэрлата - деревянной перевязки дома, которая служит границей перехода от камня к деревянной части.

Заблокируйте его такими способами:

Залив укрепляет пояс по периметру и фиксирует в нем шпильки. Шаг шпильки должен составлять от 1 до 1,5 метра.
Затем фиксируют шпильки в последних рядах кладки дома.

Резка и монтаж стропил

Стропила - самая сложная часть работы. Важно не только смонтировать ножки стропил, но и правильно их разрезать. В случае перекоса вся крыша будет «ходить», что плохо для дома.

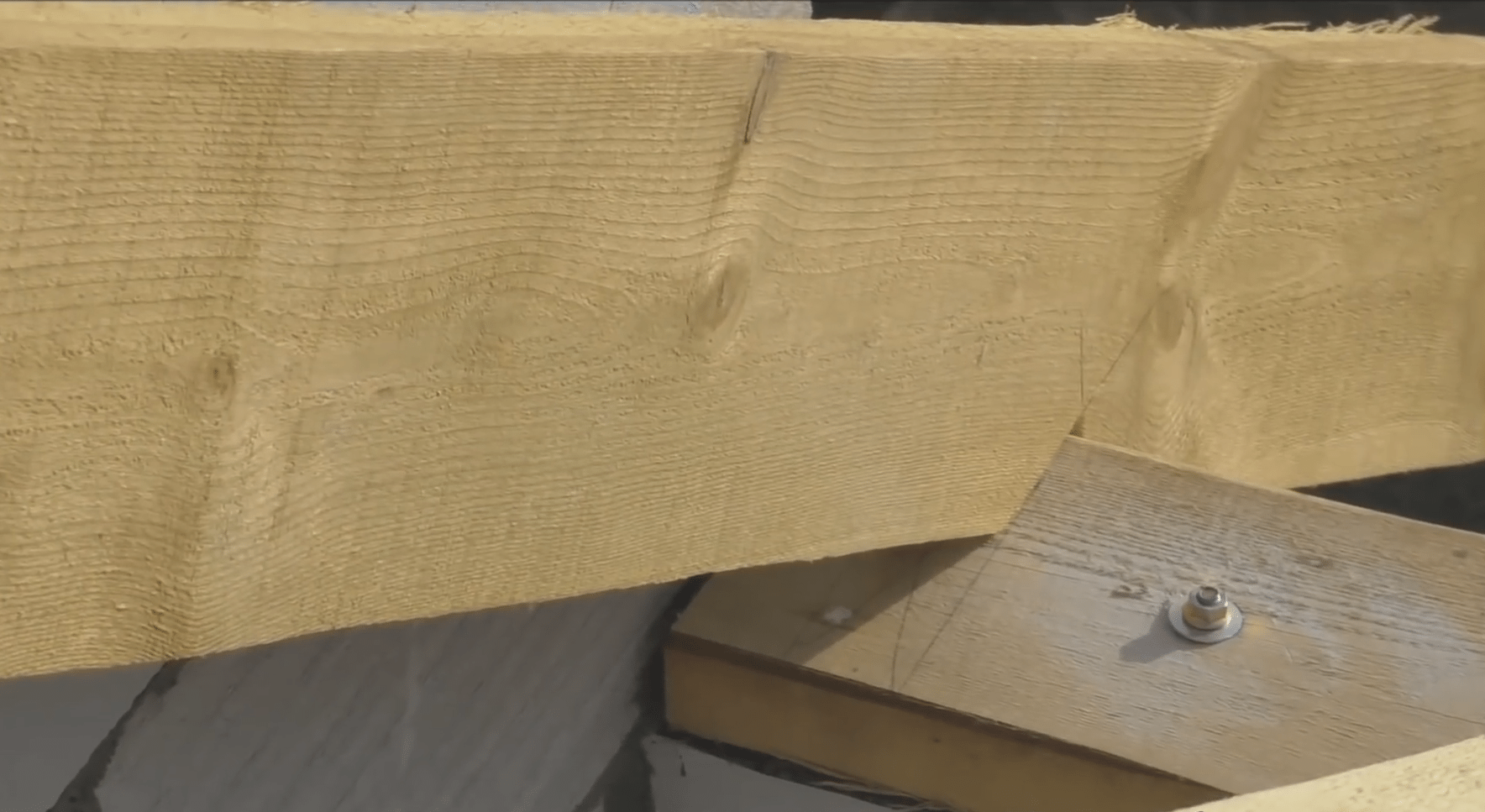

Теперь необходимо отрезать верхний край доски так, чтобы систему стропил двух параллельных ножек можно было соединить режущими кромками без пустот и зазоров. Для этого нужно поднять доску вверх, прислонить к мауэрлату и поднять до нужного угла. В центре, перекрывающемся к стропилу полу, необходимо нарисовать линию. Это будет линия отреза платы. То есть в верхней части стропила получаем наклонный разрез. Все стропила, вырезанные с рисунком, собираются надёжно в верхней части с помощью скоб, стяжек и болтов.

Устройство фронтона кровли

Фронтон является продолжением стены, ограниченной склонами кровли. Если имеется двускатная крыша, то фронтоны дома треугольные. При установке конструкции сначала устанавливаются первые части, которые впоследствии служат рамкой для фронтонов. Необходимо строго проверить вертикальность структуры и убедиться, что они имеют одинаковую высоту. В верхней части фронтонов крепится горный хребет, на который позже монтируются остальные стропильные конструкции.

Как правило, фронтоны зашиваются после кровельных работ , но это можно сделать на более ранней стадии. Монтаж плат 50 x 100 или 50 x 150 мм осуществляется в вертикальном или горизонтальном направлении. Фронтон, который может быть построен своими руками, часто снабжается окнами. Необходимо предусмотреть изоляцию фронтонов.

Монтаж каркаса и кровельного пирога

В продолжение темы стоит отметить, что следующим этапом станет установка каркаса и строительного кровельного пирога. Как только система будет готова, необходимо заложить каркас, который станет основой для других материалов пирога - пара- и гидроизоляции, а также для других изоляционных и кровельных материалов.

Кровельное покрытие может быть установлено из необрезных досок 100x50 мм. В этом случае шаг расположения досок зависит от конечного кровельного материала. Чем тяжелее, тем меньше должен быть шаг рейки. Обычно он равен 30 см.

Важно: под каркасом желательно сложить слой пароизоляции. Она защитит изоляцию от испарения из дома. На вершине барьера уже установлены доски.

Теперь перпендикулярно к дереву нужно заложить луч по ступеням, равным ширине плит или рулонов изоляционного материала. Между ними укладывается утеплитель, аккуратно в имеющиеся канавки.

Сверху все покрывают слоем гидроизоляции и фиксируют его другим перпендикулярным каркасом (в данном случае горизонтальным). И уже на нем устанавливают последний кровельный материал.

В самом конце установки крыши в доме необходимо установить дренажную систему. Она изготовлена из разрезанных пластиковых труб, их заблаговременно покупают. Теперь остаётся зашивать крышу с выбранным материалом.

Покрытие крыши своими руками

Планка набивается на стропильную систему, шаг которой рассчитывается на основе характеристик кровельного материала - его размеров и жёсткости, способа установки. Если требуется использование гибких материалов (черепица, рулонный битум), необходимо сделать ровный каркас.

Работы по укладке черепицы крыши выполняются в следующем порядке:

Перекрытие должно быть усилено в каждой волне . Прикрывая крышу металлической плиткой, особое внимание следует уделять надёжности крепления листов и точности их соединения.

При монтаже кровли необходимо все делать как можно тщательнее иначе тепловые потери будут очень значительными. Обычно двускатная крыша сразу же выполняется с учётом использования различных материалов. Это позволяет строить кровлю с минимальными экономическими издержками. Кроме того, этот подход ускоряет и упрощает установку теплоизоляции и пароизоляционной системы. Конструкцию двускатной крыши рекомендуется выполнять поэтапно с помощниками. Соблюдение технологии работы позволяет нам строить надёжную, прочную конструкцию.

Монтаж двускатной крыши можно выполнить своими руками, но без помощника не обойтись

Как правильно построить крышу самому? Давайте разбираться! Я дам простую пошаговую инструкцию сборки двускатной крыши, выработанную на личном опыте монтажа на многих объектах. Вы узнаете, как установить мауэрлат, лежень, фронтон, стропила, а также как провести монтаж кровельных материалов.

Что нужно знать о двускатной кровле

Повсеместно распространены 3 типа кровельных систем:

односкатная,
двухскатная,
четырёхскатная.

Иллюстрация	Тип
	Односкатная. Несмотря на простоту возведения, недостаточно функциональна, и не на каждом объекте может быть смонтирована.
	Двускатная. В отличие от односкатной кровли, двухскатная крыша может быть собрана на любых строительных объектах.
	Четырехскатная. Излишне сложная, как в планировании, так и в строительстве.

Отличительная характеристика двускатных кровель – это стропила, разнесённые на одинаковое расстояние друг от друга. Для устойчивости стропила связаны между собой поперечными элементами обрешетки.

В этой конструкции между висячими или наслонными стропилами образуется чердачное пространство, которое можно использовать как мансарду или как дополнительное хозяйственное помещение.

Спереди и сзади скатов расположены фронтоны, связанные с фасадом здания. Фронтоны делаются глухими или оснащаются остеклением и вентиляцией.

В соответствии с конструктивными особенностями, двускатные крыши подразделяются на симметричные, несимметричные и ломанные.

Иллюстрация	Тип
	Симметричные - традиционные конструкции, в которых стропила располагаются по форме равнобедренного треугольника.
	С разным углом наклона скатов - нетрадиционные решения, которые применяются из-за сложной архитектуры здания.
	Щипцовые (ломаные) - сложные конструкции с характерным изломом посредине каждого ската.

Обязательные элементы в конструкции двускатных кровель

На схеме показаны часто используемые варианты кровельных систем. Их всех объединяет то, что механическая нагрузка от стропильной системы передаётся на мауэрлат и уже через него на несущую стену.

Если строительство двухскатной крыши ведётся на небольших объектах, таких как гараж, времянка, сарай и т. п., затяжки можно устанавливать не на мауэрлат, а через армирующий пояс - на стены.

Чтобы в инструкции сборки стропильной системы все было понятно, ознакомьтесь с перечнем конструктивных элементов и с их назначением.

Иллюстрация	Описание
	Мауэрлат. Жестко закрепленный на несущих стенах брус, который служит опорой для стропильных ног. Принимает на себя вес стропильной системы и передает нагрузку на несущие стены. Для изготовления мауэрлата используется древесина твердых пород, несклонная к образованию трещин.
	Стропильные ноги. Диагонально расположенные опоры, которые вместе с затяжкой образуют стропильные фермы. На стропильные ноги выполняется монтаж всего кровельного пирога.
	Затяжка. Горизонтальный брус, который соединяет стропильные ноги в их нижней части. Через торцы затяжки, нагрузка передается на мауэрлат и на несущие стены.
	Ригель. Горизонтальная распорка, установленная в верхней части стропильной фермы. Эта деталь скрепляет смежные стропильные ноги и используется как потолочное перекрытие мансарды.
	Стойка. Вертикальный брус, который соединяет прогон и затяжку. Для этого стойка одним торцом крепится ровно по центру затяжки, а вторым - на центре прогона.
	Прогон. Горизонтальный брус, который крепится ниже конькового бруса. Прогон в системе нужен для соединения стропильных ног в их верхней части.
	Лежень. Горизонтальный брус, установленный также как и прогон, но в нижней части стропильной системы - на затяжке. За счет лежня, нагрузка от вертикальных стоек и подкосов приходится не на внутреннюю стену, а на мауэрлат.
	Подкос. Диагональная распорка, которая соединяет основание стойки и середину стропильной ноги. Подкос обеспечивает дополнительную жёсткость стропильной фермы на кровле с большой площадью или с малым углом наклона ската.

Что учесть при расчете кровли

В соответствии со СНиП 2.01.07-85, стропильные системы для малоэтажных домов рассчитываются с учётом следующих нагрузок:

Вес стропильной системы;
Вес теплоизоляционных материалов (если рассчитывается теплая кровля);
Вес кровельного покрытия;

Самые важные параметры для расчета стропильной системы - это снеговая и ветровая нагрузка. Если суммарный вес кровли можно контролировать путем подбора кровельных материалов, то к нагрузкам ветра и снега приходится приспосабливаться.

Большое скопление снега на скатах приводит к поломке или обрушению кровли. Чтобы компенсировать нагрузку снега, подбирается правильный угол наклона стропил. Но слишком большой наклон - это причина срыва кровельного покрытия при сильном ветре.

Оптимальный угол наклона двухскатной кровли с учетом снеговой и ветровой нагрузки составляет 30-45°. С увеличением наклона мы получим более интенсивное схождение снега, но при этом возрастет ветровая нагрузка.

Выбор угла наклона ската также зависит от площади перекрытия и от желаемых габаритов чердачного помещения. Чем больше площадь чердачного перекрытия, тем больше угол наклона крыши. Соотношение этих параметров показано в таблице.

Если планируется устройство мансарды, можно применить ломаную крышу. Ломаная двускатная крыша с мансардой обеспечивает интенсивное схождение снега даже при небольшом наклоне ската

Строительство крыши на доме из газобетонных блоков

Шаг 1: подготавливаем стройматериалы

Давайте выясним, как сделать двухскатную крышу на примере следующей инструкции.

Из пиломатериалов потребуются:

Доски 200×50 мм - для стропил;
Доски 150×25 мм - для обрешётки;
Бруски 50×40 мм - для контробрешётки.

До того как построить стропильную систему, заготовленные пиломатериалы обрабатываем антисептическими пропитками. Делаем это заранее, потому что обработать уже готовую конструкцию будет непросто.

Если цена специальных антисептических пропиток превышает запланированный бюджет, можно использовать отработанное моторное масло. Отработка на поверхности пиломатериалов создает гидрофобный слой, который не даст доскам гнить.

Шаг 2: устанавливаем мауэрлат

Иллюстрация	Описание этапа
	Выравнивание несущей стены . Торец стены, по которой будем укладывать мауэрлат, неидеально ровный. Поэтому выравниваем поверхность цементно-песчаным раствором или кладочным клеем.
	Укладка гидроизоляции . Поверх высохшего раствора стелим полосу рубероида. Так мы исключим прямой контакт дерева и бетона. Если нет рубероида, поверхность несущей стены можно обмазать битумной мастикой или просто растопленной смолой.
	Укладываем мауэрлат . Так как площадь кровли будет небольшой, в качестве мауэрлата используем не брус, а доску 200×50 мм. Доску выкладываем заподлицо с внешним краем стены.
	Размечаем мауэрлат под анкеры . Разметку делаем так, чтобы анкер располагался на расстоянии 15 см от места крепления стропил. Анкеры будем использовать длиной 150 мм с диаметром 12 мм. Сразу же заготавливаем шайбы, как показано на фото, чтобы болт придавил доску.
	Крепим мауэрлат . Сверлим доску насквозь сверлом по дереву на 12. Через отверстие проходим в стену буром на 12 и сверлим вглубь на 150 мм. В подготовленные отверстия вбиваем анкеры. Закручиваем анкеры так, чтобы гайка, через шайбу, придавила доску.

Шаг 3: устанавливаем лежень

Этот этап выполняется аналогично укладке мауэрлата, а потому используем те же строительные материалы, и те же анкеры. Но есть отличие - если в качестве мауэрлата использовалась одна продольная доска, то в качестве лежня будем применять две доски, уложенные друг на друга.

Иллюстрация	Описание этапа
	Выравниваем поверхность внутренней стены . Для этого используем кладочный раствор, которым заполняем рельеф. Для того чтобы выравнивающий слой не потрескался, рекомендую на время высыхания прикрыть его полиэтиленовой пленкой
	Монтаж гидроизоляции . Укладываем рубероид полосами. Чтобы лежень встал на торец стены максимально ровно, полосы рубероида выстилаются не в нахлест, а встык
	Укладка лежня . Доски лежня укладываем так, чтобы их край встал заподлицо с краем стены.
	Крепление лежня . Сверлим отверстие через две доски до бетона. Затем буром сверлим бетон на глубину анкера. Вбиваем анкеры в высверленные отверстия и прижимаем лежень к поверхности стены.

Шаг 4: кладем фронтон

Фронтон можно закладывать и после сборки стропил. Но лучше выложить блоки заранее, так как готовые стропила будут мешать кладочным работам.

Кладка фронтона из газобетонных блоков выполняется со смещением последующего ряда относительно предыдущего. Для высокого качества кладки применяем только специальный клей.

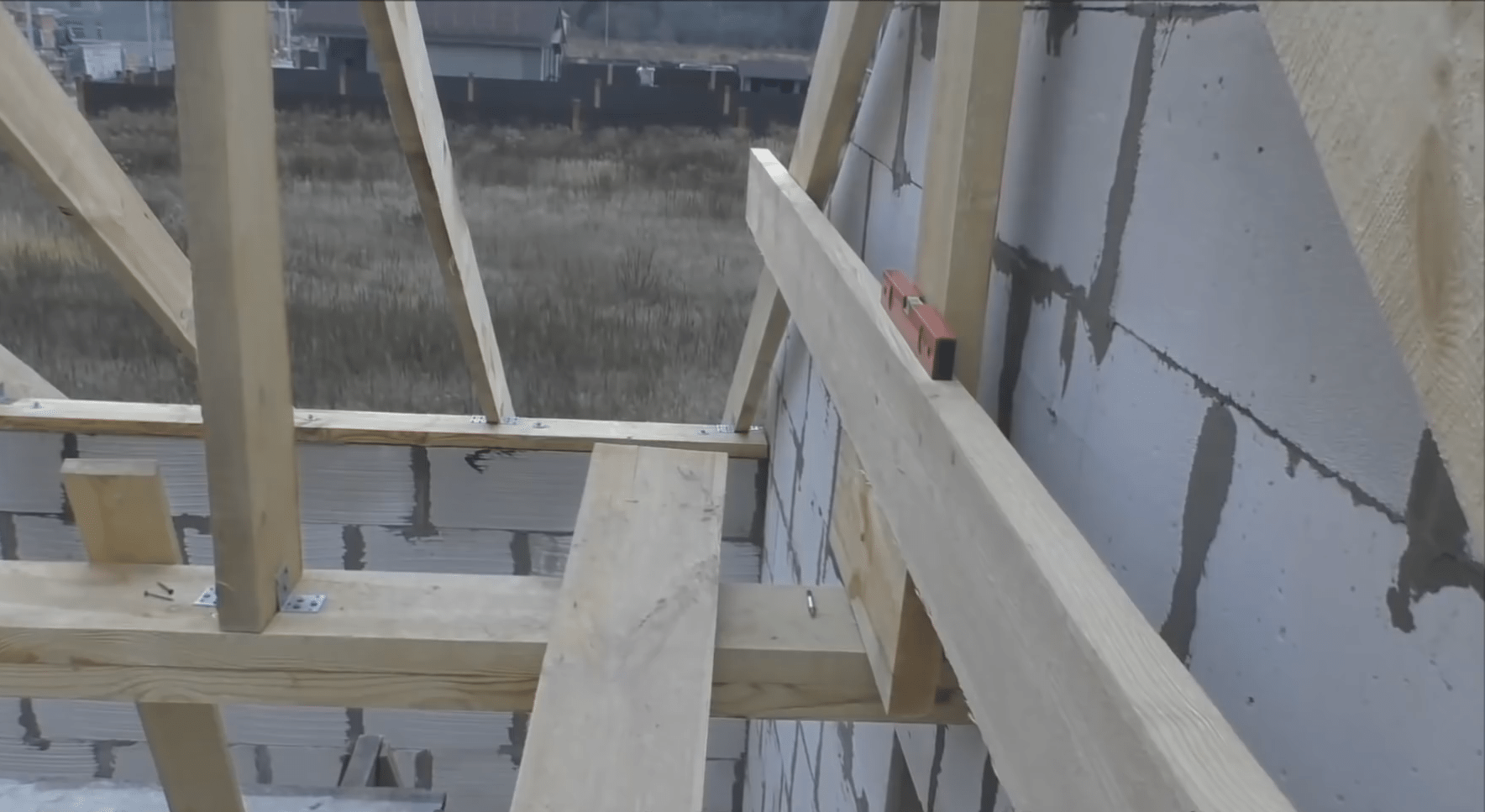

Чтобы фронтон был ровным, после укладки каждого нового ряда, проверяем правильность монтажа в вертикальной и горизонтальной плоскости.

Шаг 5: устанавливаем стойки и прогоны

Иллюстрация	Описание этапа
	Делаем разметку лежня . В соответствии с проектом кровельной системы, размечаем на лежне расположение стропильных ног. По отметке расположения стропил, с отступом 50 мм будем устанавливать стойки.

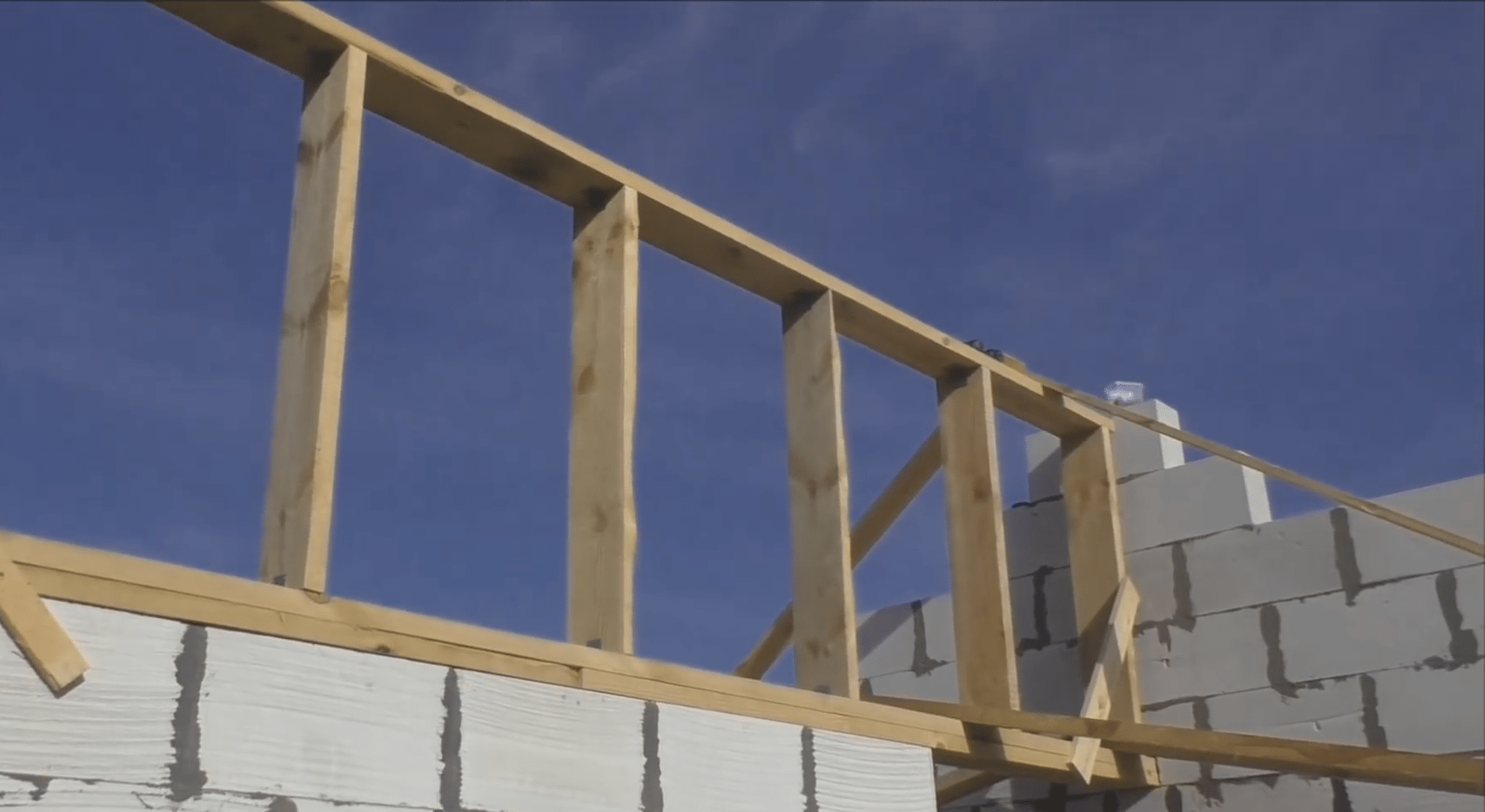

	Установка двух крайних стоек . Устанавливаем крайние стойки, которые будут прилегать к фронтонам. Стойки делаем из доски 200×50 мм и крепим к лежню Г-образными метизами и саморезами. Дополнительно фиксируем стойки на лежне диагональными распорками.
	Установка прогона . Прогон крепим Г-образными метизами и саморезами. Проверяем уровнем положение прогона по горизонту. Если уровень завален, устраняем перепад, подпиливая одну из стоек или регулируя по высоте крепежные метизы.
	Устанавливаем промежуточные стойки . Делаем это также, как устанавливали крайние стойки, но по соответствующим отметкам на лежне.

Шаг 6: установка стропил

Иллюстрация	Описание этапа
	Переносим доски к месту монтажа . Рассчитываем необходимое количество досок и, одну за другой, поднимаем их наверх. Занесённые наверх доски раскладываем одним концом на мауэрлат, а другим концом на лежень. В итоге, возле каждой стойки должно быть по две доски.
	Центровка прогона . Меряем расстояние от краев прогона к мауэрлатам. Скорее всего, будет небольшой перекос. Чтобы выровнять прогон, временно крепим диагональные распорки, как на фото.
	Заводим стропила на прогон . На прогоне вплотную к отметке, на которую ляжет стропильная нога, крепим брусок. К бруску струбциной притягиваем стропильную балку.
	Делаем разметку под прогон и мауэрлат . С помощью угольника, размечаем стропила в той части, которой они лягут на прогон и на мауэрлат. Чтобы получить одинаковую разметку под вырез, можно сделать шаблон из плотного картона. Но шаблоном можно пользоваться, только если стропила одинаковые по ширине.
	Вырезы под прогон и мауэрлат . По разметке торцовочной пилой делаем вырезы. Подготовленную доску прикладываем одним краем к прогону, а другим краем к мауэрлату. Ту же работу проделываем со смежной балкой.
	Примеряем и режем смежные стропила . Подготовленные стропила сводим на линиии , стыкуем и размечаем, как на фото. По сделанной разметке разрезаем смежные доски, чтобы между ними был ровный стык.
	Крепление стропил . Соединяем стропила перфорированными крепежными метизами, и фиксируем на мауэрлате и на прогоне. Точно так же устанавливаем стропила со стороны противоположного фронтона.
	Натяжка ориентира . Размечаем на стропилах одинаковое расстояние, например, метр от конька. По разметке вкручиваем саморезы. Между противоположными стропилами натягиваем шнур, который обозначит край стропильной системы.
	Установка промежуточных стропил . Монтаж выполняем по раннее сделанной отметке. Обязательно проверяем вертикальность стропил по уровню.

После того как стропила собраны, заканчиваем работу с фронтонами. На этом этапе сделаем и установим доборные , чтобы придать кладке готовый вид.

Иллюстрация	Описание этапа
	Разметка фронтона . По линии стропил размечаем кладку газобетонных блоков.
	Обрезка блоков . По сделанной разметке спиливаем выступающие участки фронтона.
	Изготовление доборных элементов . Из кусков газобетонных блоков вырезаем вкладыши по размеру выемок на торце фронтона. Изготовленные доборные элементы примеряем по месту и, если нужно, правим.
	Укладка доборных элементов . Делаем кладочный клей и укладываем доборные элементы в соответствующие выемки.

Шаг 7: усиление стропил затяжками и раскосами

Чтобы крыша была более устойчивой, установим усиливающие элементы - раскосы и затяжки. Усиливающие элементы сделаем из доски 200×50 мм и закрепим на смежные стропильные ноги, проходя через стойку.

Иллюстрация	Описание этапа

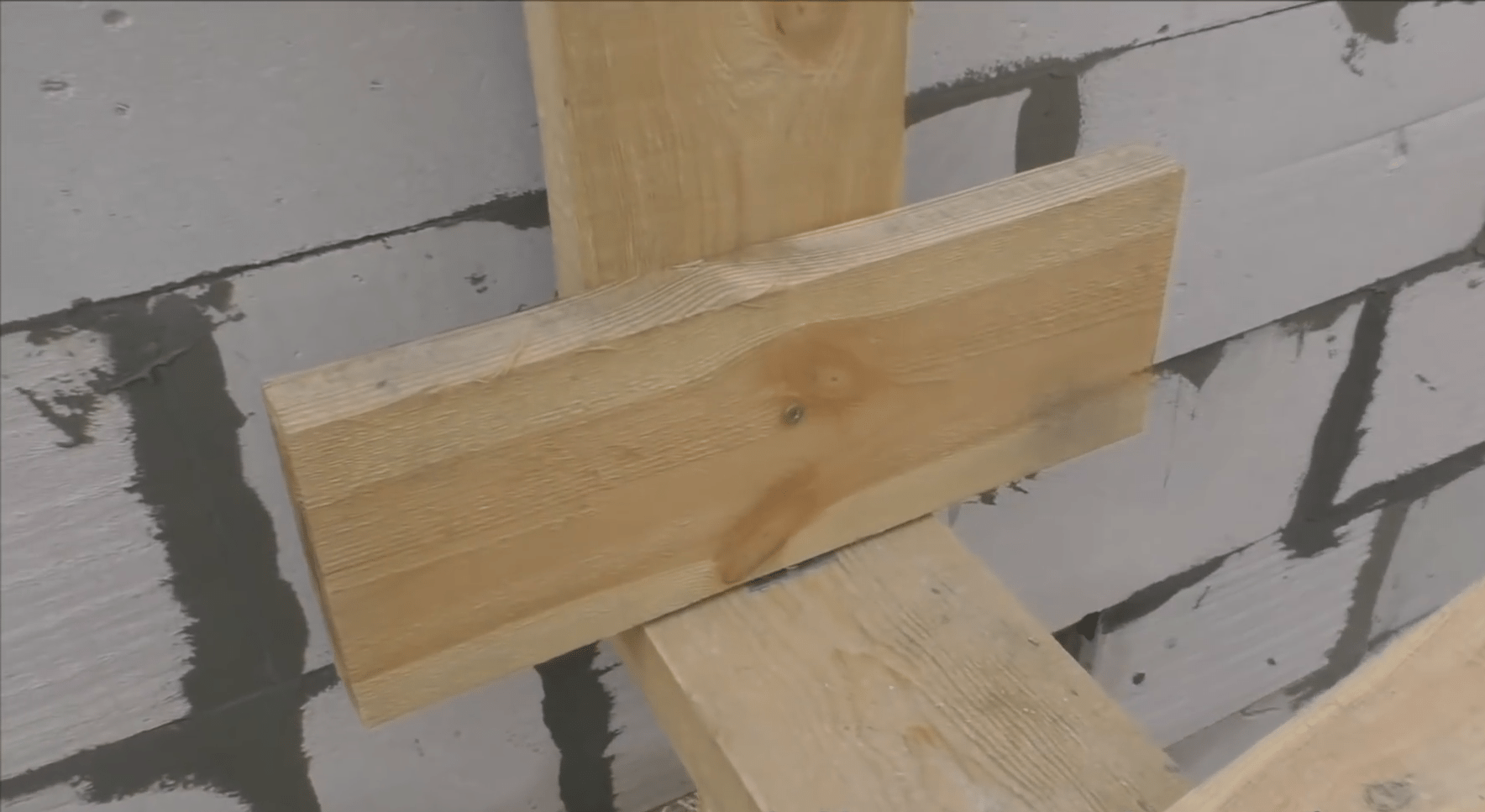

	Установка шаблона . Отрезаем кусок доски 200×50 мм, который будем использовать в качестве шаблона. Крепим шаблон на стыке стойки и лежня, как на фото.
	Крепление затяжки . На шаблон, по уровню, выставляем горизонтальную доску. Выровненную доску по краям крепим к стропилам болтами через сквозные отверстия. По центру доску прикручиваем саморезами к стойке.
	Обрезка затяжки по линиии стропил . С торца затяжки, размечаем линию прохождения стропил. По сделанной разметке обрезаем край доски.
	Установка остальных затяжек . По примеру первой затяжки, собираем и крепим последующие затяжки до противоположного фронтона.
	Установка ригелей . Из доски 150×25 мм делаем распорки, которые крепим вплотную к нижней части прогона. Ригели крепим саморезами на стропилах и на стойке.

Шаг 8: подрезка (торцовка) стропил

Иллюстрация

Описание этапа

Разметка свесов. Оптимальная длина свесов стропил составляет 50-60 см. Отмеряем эту длину по нижней части свеса от стены.

К сделанной метке прикладываем уровень и по нему чертим вертикальную линию.

От вертикальной линии расчерчиваем форму свеса с учетом последующего расположения карнизной планки.

Торцовка свесов. По разметке обрезаем конец стропильной ноги торцовочной пилой. Аналогичную операцию выполняем по всем стропильным ногам, по периметру кровли.

На фото свес стропильной системы – передний срез должен быть вертикальным, а нижний – горизонтальным.

Шаг 9: монтаж кровельного пирога

Иллюстрация	Описание этапа
	Монтаж лобовой и карнизной доски . В передней части свеса, в специально сделанные вырезы укладываем доски 100×25 мм. Доски, уложенные в вырезы, крепим двумя саморезами к каждой стропильной ноге.

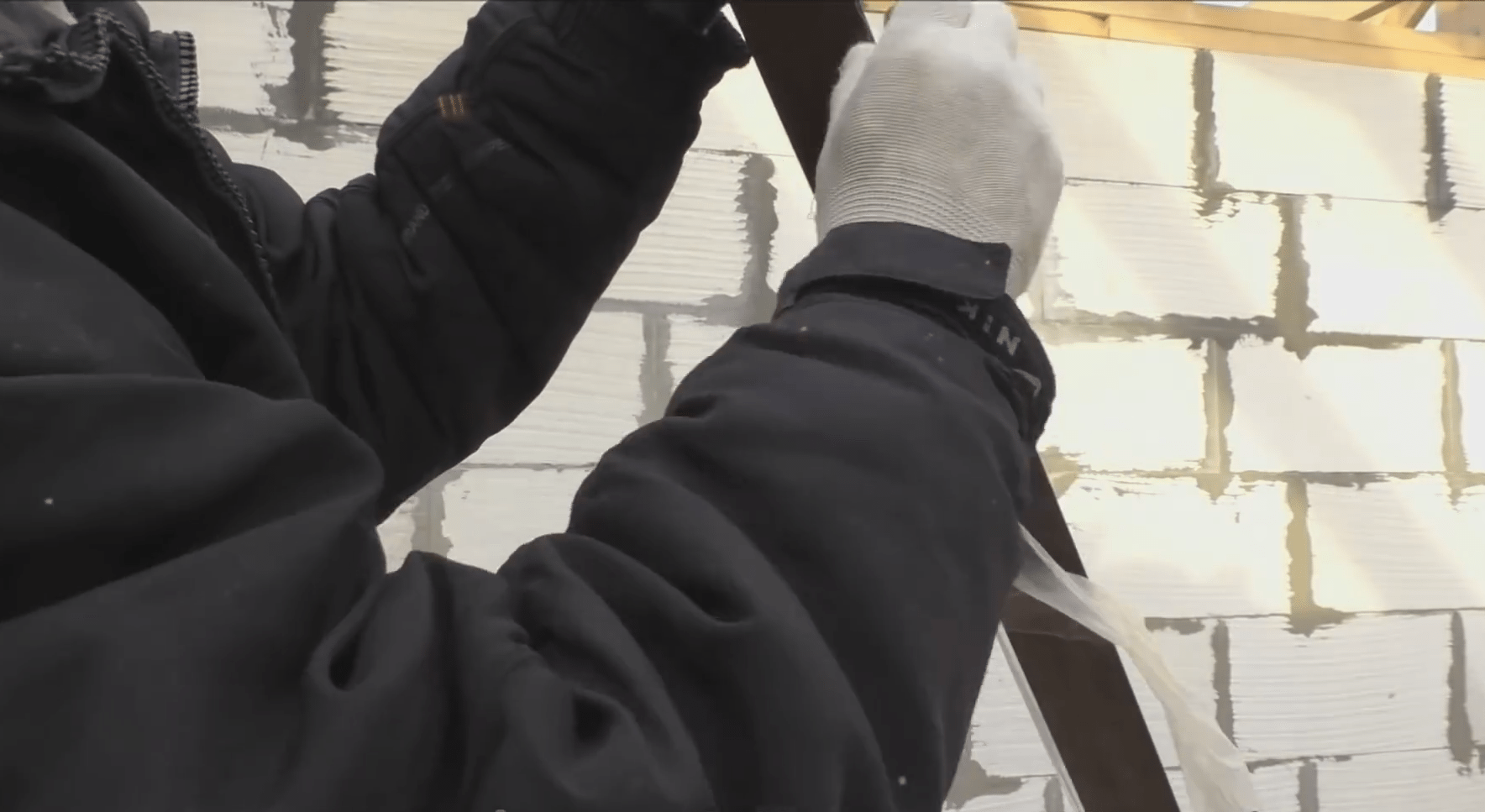

	Снимаем с капельника защитную пленку . Снять плотную защитную пленку нужно до монтажа. После установки планки, справиться с этой задачей будет сложно.
	Монтаж капельника . Планку капельника крепим на кровельные гвозди. Гвозди забиваем по верхнему краю капельника с шагом в 30 см. Забивая гвозди, стараемся не продавить капельник, чтобы не повредить защитный слой лакокрасочного покрытия.
	Установка заглушек на стропила . Заглушки вырезаем из доски 150×25 мм и устанавливаем в промежутке между стропильных ног. Заглушки нужны, чтобы утепление из плит минваты не сползало вниз.
	Подготовка капельника к монтажу мембраны . По верхнему краю капельника клеим двусторонний скотч. На этот скотч потом закрепим паропроницаемую мембрану.
	Монтаж обрешетки . Через выстеленную паропроницаемую мембрану крепим к стропилам бруски. На бруски с шагом 30 см устанавливаем поперечные доски обрешетки.
	Гидроизоляция конька . На уровне конька, мембрану просовываем под обрешетку. После этого бруски обрешетки затягиваем саморезами.
	Подрезка обрешётки по торцам скатов . Между коньком и лобовой доской на расстояние 50 см от фронтона натягиваем шнур. По шнуру делаем разметку. Торцовочной пилой по отметкам обрезаем края.
	Усиление края обрешётки . По всему скату край обрешетки подшиваем бруском. Брусок крепим на каждой доске двумя саморезами.
	Монтаж кровельного материала . Листы металлического профнастила выкладываем и крепим по обрешётке саморезами с пресс-шайбами.

Заключение

Теперь вы знаете, как делается двускатная крыша дома своими руками. Предложенные инструкции будут полезны при постройке загородного дома или дачи. Чтобы узнать еще больше по теме, посмотрите видео в этой статье. Если остались вопросы по технологии и нужны пояснения, напишите об этом в комментариях.

1.
2.
3.
4.
5.

Чтобы сэкономить финансы, владельцы загородных домов предпочитают выполнять часть строительных работ своими руками. Как сделать крышу в частном доме – этим вопросом задаются многие застройщики. Но перед тем как проводить работу, следует изучить все сведения о крышах. Вам необходимо знать, какие крыши существуют, ознакомиться с их формами и конструктивными особенностями. Не секрет, что эти элементы выполняют множество функций. Круг их характеристик не ограничивается ограждением внутреннего пространства дома от проникновения влаги, холодных потоков воздуха и снега. Наша статья расскажет все об особенностях крыш, а также будет подробно описана стройка крыши.

Устройство крыши частного дома и их виды

Современное строительство нашло применение различным видам крыш домов. Разумеется, каждый вид требует индивидуального . Поговорим о самых распространенных, а также об их преимуществах и особенностях.

Крыша частного дома своими руками: подготовка

Помимо выбора типа крыши, подумайте, какой материал будет использоваться для ее покрытия (подробнее: " "). Исходя из этого, определяются параметры стропильной системы. Вес кровельного покрытия сказывается на ее давлении и нагрузках. Поэтому, важно решить вопрос со способом крепления кровельных элементов. Наконец, стоит определиться с дополнительными частями стропильной системы.

Оптимальным вариантом расчета материала для стропильной системы и кровельного покрытия является наличие чертежа крыши. На схеме обычно указываются все узлы крепления стропильной системы. Они в свою очередь усиливают элементы .

Наибольшим весом обладает кровля из керамической черепицы. Стропильная система и фундамент (+стены) должны учитывать вес данного материала. Для стропильной системы чаще всего используют древесину хвойных пород. При этом ее влажность должна быть не более 20%. Древесина не должна содержать сучки и синеву.

Инструменты для обустройства стропильной системы:

материал пароизоляции;
пленка гидроизоляции;
утеплительный материал;
железные скобы;
саморезы, гвозди, шурупы;
инструменты работы с кровлей.

Как построить крышу частного дома: стропильная система

Устройство стропильной системы подразумевает опору нижнего конца стропила на мауэрлат. При этом верхний конец опирается как конек, так и на противоположное стропило. В результате, создаются стропильные фермы. Они соединяются с помощью конькового бруса или двух досок, образующих собой конек. Для укрепления стропильных ног, устанавливаются специальные распорки, подкосы, укосины, растяжки и ригеля. Все эти элементы делают стропильную конструкцию достаточно жесткой и прочной.

Обустраивая двухскатную крышу, первые две конструкции стропильной системы (треугольники) необходимо собрать на земле. Только после полной сборки, можно поднимать их на крышу. Для временного укрепления используются распоры. Затем, элементы соединяются с помощью конькового бруса или досок с двух сторон. Далее, осуществляется монтаж оставшихся стропильных ног. Для удобства работников, на мауэрлат обычно укладываются балки перекрытия. Также в обязательном порядке должен присутствовать временный настил.

Для крепежа стропильной системы, используют не только врезки и врубки, но также железные скобы, металлические уголки, саморезы и гвозди. Жесткий каркас стропильной системы обеспечат подкосы, ригели, стяжки и упоры. Иногда возникает необходимость удлинить стропильные ноги. В этом случае, первым делом сращивают две стропильные доски. На место стыка устанавливаются коротыши с обеих сторон.

Конструкция крыши частного дома: обрешетка

Закончив установку стропил, можно набивать обрешетку. Для ее обустройства понадобятся доски (2.5 см в толщину) или бруски. Обрешетка может быть как сплошной, так и иметь зазоры. Но перед тем, следует проложить гидроизоляцию по стропилам. При создании жилой комнаты на чердаке, лучше всего заранее произвести утепление крыши. Утеплитель укладывается в пространство между стропилами. В качестве материала может выступать минеральная вата или пенопласт.

Чтобы создать жилое «теплое» помещение на мансарде, укладывайте утеплитель двойным слоем. Толщина одного слоя не должна быть меньше 50 мм. Утеплительный слой способствует поглощению шума снаружи помещения. На утеплитель укладывается пароизоляционная мембрана. Она защищает материал от образования на нем конденсата. Чтобы лишний раз не тратиться на ремонт крыши частного дома, следуйте всем инструкциям и рекомендациям. Постарайтесь правильно уложить слои кровельного пирога.

Обустройство кровли

Пожалуй, главный этап всей работы. Обустройство каркаса кровельным материалом – очень важная процедура. Сегодня можно встретить широкий ассортимент материалов на любой вкус и ценовую категорию. Наиболее доступным и надежным материалом является шифер. Однако многих смущает его внешний вид. В качестве альтернативы можно использовать современные полимерные варианты шифера – еврошифер или ондулин.

Сегодня все чаще застройщики отдают предпочтение другому кровельному материалу – металлочерпице. Покрытие относительно недорогое, при этом располагает покупаетей своим внешним видом и отличными эксплуатационными характеристиками. Минусом металлочерепичного покрытия является низкий уровень звукопоглощения.

Формы крыш, советы профессионалов, детали на видео:

Таким образом, крыши домов выполняются как своими руками, так и специалистами. Но стоит отметить, что первый вариант иногда может превосходить работы опытных монтажников. Это связано с тем, что владельцы загородных домов стараются сделать качественную кровельную работу. Логично, что грамотно спроектированная и выполненная крыша прослужит долгие годы, поэтому заказывать стоит у проверенных специалистов. При этом очень важно не тратить свои финансовые средства на дополнительный ремонт. Лучше один раз качественно провести все работы и обустроить уютное жилье для себя и своих близких.

Закончив сборку крыши, можно приступать к обустройству водосточной системы. О том, как провести подобные работы можно узнать из статьи: " ". Рекомендуем посмотреть фото– и видеоматериалы по данной тематике, чтобы быть в курсе всех новшеств на строительном рынке.

Одной из самых простых кровельных конструкций по праву считается двухскатная крыша, к тому же она отлично защищает от снегопадов, сильных дождей и резких порывов ветра. Сделать такую двухскатную крышу можно и самостоятельно.

Строительство двухскатной крыши не потребует от вас особых умений, однако есть несколько ключевых моментов, которые стоит учесть. Рекомендации по применяемым материалам приведены в таблицах ниже.

Итак, что нужно знать для того, чтобы построить надежную конструкцию двухскатной крыши самостоятельно? Начать, естественно, нужно с опоры, на которой и будет держаться вся конструкция.

Мауэрлат

Мауэрлат это деревянный брус, чаще всего квадратной формы, надежно закрепленный на несущей стене. Именно он является фундаментом крыши и на него уже опираются стропила.

Стропила

Стропила или стропильные ноги это наклонные балки, соединяющие мауэрлат с коньковой балкой. Коньковая балка нужна для соединения обеих половин крыши в единую конструкцию при помощи стропил.

Для конька рекомендуется выбирать брус из прочных пород древесины, ведь он соединяет конструкцию в единое целое и влияет на ее надежность. Для того, чтобы вода снизить пагубное влияние осадков на стены дома стропила делают длиннее при помощи дополнительных отрезков, создавая свес. Это дает возможность избежать таких проблем, как сильное намокание стен.

Угол наклона двухскатной крыши рекомендуется делать в 30 градусов. Такой наклон одновременно снижает вероятность залеживание снега на крыше и надежно защищает от сильных порывов ветра.

Лежень

Лежень это элемент кровли, изготавливаемый из бруса. Его основная задача – обеспечение дополнительной надежности конька крыши. Он служит вертикальной опорой, поэтому брус для него рекомендуется выбирать из прочных пород древесины и достаточно большого диаметра.

Затяжки

Затяжки представляют собой поперечный брус, который служит для того, чтобы укрепить мауэрлат и не дать продольным нагрузкам возможности повалить всю конструкцию крыши вместе с несущими стенами.

Стойки

Задача стоек – не дать провиснуть стропилам. Они представляют собой дополнительные вертикально установленные бруски. Стойки берут на себя часть нагрузки и снижают риск деформации конструкции в будущем.

Для того, чтобы конструкция двускатной крыши не подвергалась деформации по диагонали, ее дополняют балками, идущими от стоек к затяжкам. Оптимальный угол соединения здесь будет 45 градусов.

Обрешетка на двухскатную крышу

Последним этапом строительства двускатной крыши является обрешетка. Делается она просто: сверху на стропила укладываются узкие продольные бруски или рейки. Расстояние между рейками рекомендуется делать небольшое, что позволит снизить риск деформации крыши под воздействием факторов окружающей среды. К тому же обрешетка позволит легко передвигаться по крыше во время проведения строительных или ремонтных работ.

Крепление деталей

Естественно, все детали крыши нужно закрепить между собой.

Для того, чтобы соединить между собой элементы конструкции, расположенные по диагонали друг к другу, следует применять способ пазового соединение. Такой вид соединения многие строители также используют для фиксации деталей, расположенных перпендикулярно друг другу. Стоит обратить внимание на то, что пазовое соединение делает детали менее прочными, и использовать его без риска можно только в местах, не играющих важной роли.

Другой способ крепления деталей друг к другу это фиксация с помощью металлические пластины и уголки. Его минус заключается в том, что шурупы при угловых нагрузках имеют свойство выворачиваться из основания, тем самым лишая конструкцию крыши надежности и устойчивости.

Фото двухскатных крыш, сделанных своими руками, вы можете увидеть ниже.
