Дисковый окучник для лебедки. Окучники для картофеля к мотоблоку своими руками – реализация ваших слесарных талантов и экономия средств! Как настроить дисковый окучник

Картофель – одна из самых популярных сельскохозяйственных культур, которую выращивают не только у нас, но и во многих странах Восточной Европы. На протяжении трехсот летней истории выращивания картофеля создавались агрономические технологии, с помощью которых старались облегчить возделывание культуры и повысить ее урожайность. Если в промышленных масштабах выращивания картофеля сегодня для окучивания растений используют тракторы со сменными насадками культиваторами, то на приусадебных участках можно использовать изготовленный окучник своими руками для мотоблока.

Окучник является вторым по значимости инструментом после плуга и лебедки. С его помощью можно сначала нарезать борозды для посадки, а в последствие засыпать их с посадочным материалом.

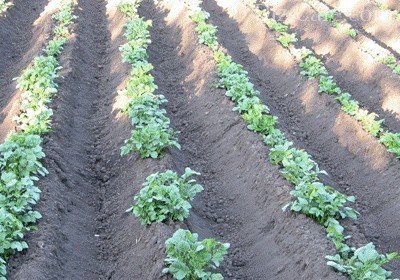

Проводя окучник по междурядьям ровно высаженных рядов картофеля можно наблюдать, как крылья инструмента довольно быстро подсыпают почву в лунки с клубнями

В продаже можно встретить несколько вариантов моделей этого инструмента.

Вариант #1 – листерный окучник

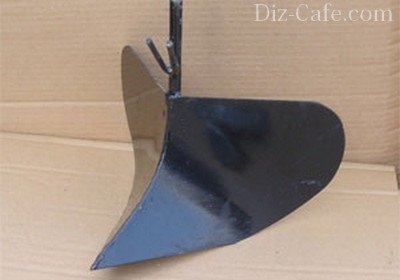

Это самый простой тип инструмента, который имеет фиксированную ширину захвата. Конструкция представляет собой два соединенных и немного раздвинутых зафиксированных крыла. Поскольку крылья инструмента неподвижны, нельзя регулировать ширину захвата, подстраивая окучник под ширину междурядий. Поэтому при работе с таким инструментом междурядья приспосабливают к возможностям окучника, а не наоборот. Традиционно производители выпускают изделия с шириной захвата 25-30 см, что также является далеко не самым удобным вариантом, ведь технология выращивания картофеля предусматривает ширину междурядий в 50-60 см.

Такие инструменты предназначены для работы с мотокультиваторами, мощность которых не превышает 3,5 л.с., а общая масса агрегата составляет 25-30 кг

Особенностью конструкции листерных окучников является также наличие тонких стоек, которые препятствуют перегрузке мотокультиватора при заглублении окучника в слои плотной почвы.

Некоторые модели листерных окучников имеют обтекаемую форму, что является более предпочтительным, поскольку при работе с таким инструментом меньше выворачивается и иссушивается почва.

Также может бать полезен материал о том, как следить за состоянием грунта на даче:

Вариант #2 – изделия с переменной шириной захвата

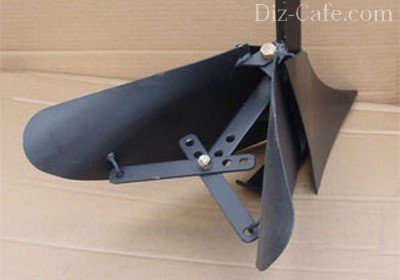

Такие инструменты более удобны в работе, поскольку оборудованы регулировочным механизмом, с помощью которого можно изменять положение крыльев. Это позволяет подстраивать инструмент под разную ширину междурядий.

Такие окучники предназначены для работы с более мощными мотоблоками с двигателем от 4, 0 л.с. и более, вес которых превышает 30 кг

Существенным недостатком таких конструкций является их большая энергоемкость. Причиной этому служит то, что в процессе работы крылья инструмента отодвигают почву в сторону, часть которой после его прохождения все же осыпается обратно в борозду. В результате спина и руки быстрее устают, и часть мощности двигателя затрачивается на бесполезную работу. Но несмотря на это они являются одними из самых популярных моделей среди большинства огородников.

Вариант #3 – дисковые модели

Дисковые окучники стоят на порядок дороже своих традиционных аналогов, но и эффективность работы с такими инструментами в разы больше

Основными преимуществами дисковых окучников являются:

  • Удачное сочетание мотоблока с самим инструментом. Используя дисковый окучник, при понижении скорости мотокультиватора, возрастает его мощность. Это не только повышает эффективность культивирования, но и положительно сказывается на работе самого агрегата.
  • Удобство в эксплуатации. Для работы с таким инструментом нужно прилагать минимум усилий: он сам продвигает себя вперед, не требуя дополнительного проталкивания сзади.
  • Универсальность применения. С помощью этого инструмента окучивание можно производить как после посадки клубней, так и в период активного роста надземной части культур.

Выбирая среди разнообразия ассортимента, предпочтение желательно отдавать моделям, изготовленным из легированной стали, оборудованным подшипниками качения (а не втулками скольжения), с большим диаметром и толщиной дисков.

Вариант #4 – окучники пропеллерного типа

Принцип действия инструмента заключается в работе специальных пропеллеров, под действием которых сначала измельчается почва и вычесываются сорные растения, а уже после рыхлым грунтом окучиваются грядки

Такие окучники предназначены для обустройства и мотокультиваторов, которые имеют две передние передачи. Это необходимо для того, чтобы на второй передаче с повышением мощности до 180 об/мин., с помощью инструмента можно не только рыхлить, но и перебрасывать почву в грядки из междурядий.

Пример самостоятельного изготовления листерного окучника

Как видно, окучники представляют собой довольно простые конструкции. В том, чтобы сделать окучник своими руками для мотоблока, нет ничего сложного.

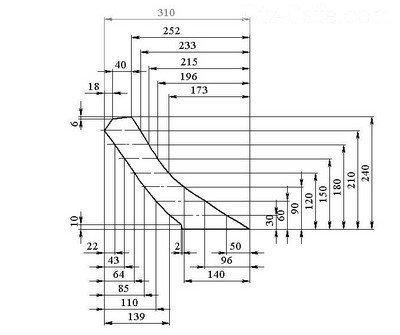

Для создания традиционного нерегулируемого окучника необходимо по шаблону из металла толщиной 2 мм вырезать половинки изделия

Эти половинки следует изогнуть до совпадения радиусов, а затем сварить за 2-3 прохода. Сварные швы следует обработать болгаркой и при необходимости выборочно подварить и повторно зачистить. В результате должен получиться идеальный ровный слой металла.

Крылья инструмента также вырезаются из металла толщиной 2 мм и соединяются по такому же принципу

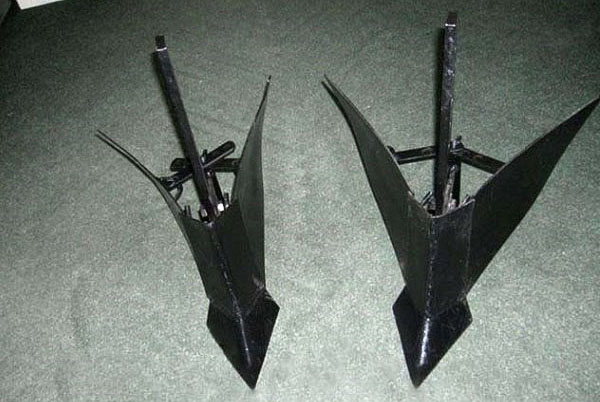

В результате должна получиться вот такая конструкция. Для наглядности указана толщина элементов и все размеры основания инструмента

Простая модель дискового окучника к мотоблоку

Для изготовления инструмента необходимо подобрать тип крыльев. Диски, или лемехи отвалы, представляют собой стальные листы толщиной 1,5-2 мм, имеющие отогнутые нижние кромки.

Важное условие: диски должны быть строго симметричны. Иначе конструкцию будет «вести» в сторону, что будет значительно затруднять работу.

При обустройстве конструкции можно использовать лемехи, снятые с отслужившей свой срок сеялки.

Лемехи устанавливают под углом, выдерживая расстояние между нижними точками, соответствующее ширине колесной колеи, равное ширине междурядий

Соединяют элементы между собой, используя болтовое соединение или посредством сварки. Сами диски соединяют при помощи регулируемых переходников. Помимо дисков, основными элементами инструмента выступают: Т-образный поводок, винтовые талрепы и стойки. Талрепы необходимы для регулирования вдоль вертикальной оси поворота дисков. К мотоблоку инструмент крепят с помощью балки с крыльями.

При изготовлении и сборке деталей на основе чертежа важно предусмотреть соотношение размеров и конструкцию крепления. Возможно два варианта изготовления инструмента: с фиксированной или переменной шириной захвата крыльев. При втором способе обустройства расстояние между дисками можно будет изменять путем симметричной перестановки стоек.

Основные элементы сборки: 1 – обрабатываемый ряд, 2 – диск, 3 – кулак, 4 – Т-образный кронштейн, 5 – стойка, 6 – стальной скребок, 7 – балка моста, 8 – стопорный болт, 9 – рукоятка-грядиль

Для облегчения работы с инструментом нужно предусмотреть обустройство подшипников скольжения. Установив подшипники, а не втулки скольжения, можно повысить надежность изделия.

Также будет полезен материал о том, как сделать адаптер для мотоблока самостоятельно:

В процессе сборки конструкции для крепления инструмента к мотоблоку задействуют кронштейн сцепки без грядиля. Для этого к кронштейну прикрепляют с помощью стопора и болтов с плоскими шайбами поводок окучника. Стопор вставляют внутрь квадратной трубы и плотно прижимают к ее наружной поверхности.

Сам кронштейн сцепки при помощи болтов поворачивают, а поводок размещают вдоль продольной оси мотоблока

Агрегат готов к работе. Работая на первой передаче, за счет снижения поступательной скорости можно увеличить тягу мотоблока. Если в процессе окучивания колеса пробуксовывают, их необходимо спарить.

Как сделать окучник для мотоблока своими руками

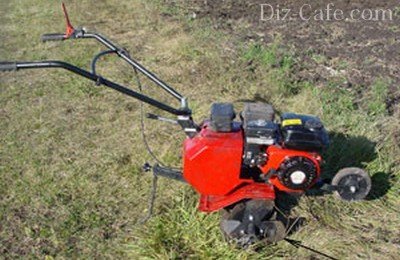

Наличием мотоблока в личном хозяйстве уже никого не удивишь. Это очень ценный в работе агрегат позволяет осуществлять культивирование и вспашку земельных участков различной протяженности.

Однако, если применить дополнительное навесное оборудование, то можно существенно расширить потенциальный фронт работ своего мотоблока.

Неудивительно, что затратив определенное количество денежных средств на приобретение мотоблока, многие желают изготовить дополнительное оборудование собственноручно, желая таким образом сэкономить на их покупке.

Безусловно, никто не говорит об изготовлении точной копии того оборудования, которое продается в специализированных магазинах, но принцип действия и общие черты конструкции будут одинаковыми.

Большинство людей в нашей стране используют собственные огороды для посадки картофеля, который популярен в нашей стране ничуть не меньше, чем в Беларуси. Поэтому и требования к мотоблоку должны быть соответствующими - он должен вспахивать землю под посадку , а также помогать садить и ухаживать за картофельными кустами.

Под ухаживанием подразумевается окучивание, в связи с чем стали очень популярны окучники для картофеля, о способах изготовления которых мы и поговорим.

Об устройстве окучника

Конструктивные особенности окучника напрямую зависят от типа устройства, которых несколько.

  • Дисковый окучник. Уже из самого названия понятно, что в конструкции данного окучника используются диски, точнее два диска, расположенные друг к другу под определенным углом. Кроме того, данные диски крепятся к специальной раме, которая непосредственно агрегатируется с мотоблоком через сцепку.

Более подробно о дисковом окучнике смотрите на видео:

  • Активный окучник . Данный вид окучника называют еще пропеллерным, потому что в его работе используется поступательное и вращательное движение. Подобные окучники устанавливаются на мотоблоки, у которых есть две передние передачи.
  • Нужно это для того, чтобы на второй передаче можно было не только рыхлить поверхность, но и перебрасывать землю из междурядных пространств.

  • Листерный окучник. Это наиболее простой вид окучника, который постепенно теряет свою популярность в связи с меньшей эффективностью, по сравнению с двумя предыдущими типами устройств. Конструктивно они представляют собой два листа, соединенных между собой, по форме похожи они на что-то вроде крыльев.

Листерный окучник

С помощью данных инструментов можно формировать борозды, после чего осуществлять саму посадку картофеля. В дальнейшем, когда кусты сформируются до оптимальных размеров, можно производить окучивание этими же инструментами.

Таким образом, ряды получаются очень ровными и аккуратными, что не только улучшает визуальное восприятие, но и помогает клубням картофеля лучше формироваться и быстрее созревать в кусте.

Окучник для мотоблока Кайман, Патриот, Техас, Прораб, Кроссер, Викинг, Форза, Садко своими руками, чертежи и видео изготовления которого можно найти в общем доступе, представляет собой оптимальный выход из ситуации , когда нет лишних денег на приобретение навесного оборудования.

К тому же, самостоятельное изготовление того или иного технического средства позволит существенно сэкономить на последующей эксплуатации самого мотоблока.

Окучник своими руками

Необходимые материалы

Прежде чем приступать к разбору того или иного способа самостоятельного изготовления окучника, нужно перечислить минимальный перечень того, что непременно нам понадобится в ходе работы.

КамАЗ 65115 относится к одному из самых старых серий этого завода, выпуски которой начались ещё в 1998 году. Здесь все его технические характеристики.

Одной из таких старейших компаний является Vogele, производящая широкий спектр моделей асфальтоукладчиков. Асфальтоукладчики Vogele - это немецкое качество и приверженность к прогрессу.

Трактор Т 70 на колесах является детищем Кишиневского тракторного завода. Перейдя по ссылке ознакомитесь со всей информацией по данному трактору.

Конечно, никто нас не заставляет переквалифицироваться в кузнеца, чтобы сковать все необходимые детали древним методом, которым пользовались еще несколько десятилетий назад. Но элементарный перечень сварного и слесарного оборудования нам все-таки понадобится:

  • Сварочный аппарат (предпочтительно, чтобы данный аппарат предназначался для дуговой сварки).
  • Болгарка с набором различных дисков и насадок.
  • Электрическая дрель с комплектом надежных сверл.
  • Электрический наждак.
  • Газовая горелка, которая необходима для прогревания металла при закаливании.
  • Тиски или верстак.
  • Различные напильники и прочий расходный материал (болты и прочие крепежные изделия).

Данный перечень касается непосредственно необходимого нам инструментария. Помимо этого, нужен будет сам материал, из которого будет производиться самостоятельная сборка, но об этом мы поговорим более детально в процессе описания способов изготовления окучников.

Инструкция

Начать хотелось бы с рассмотрения процесса изготовления дискового окучника, потому что данный тип устройства является наиболее востребованным на сегодняшний день.

Кроме того, использование данного вида окучника позволяет синхронизировать его с возможностями вашего мотоблока, т.е. регулировать мощность и скорость движения.

Устанавливая разные по диаметру размеры дисков, можно производить окучивание кустов картофеля различной длины.

Дисковый окучник

Многие задаются вопросом - как сделать окучник для мотоблока своими руками? В домашних условиях это вполне реально, если следовать определенным рекомендациям. Итак, опишем процесс изготовления поэтапно (для примера возьмем дисковый окучник для мотоблока Нева):

  • Для изготовления нам понадобятся резаки от старой сеялки, либо листы металла толщиной 2 мм. Крепятся они при помощи подшипников с сальниками.
  • Поставить их нужно под углом друг к другу. Расстояние между нижними частями дисков должно соответствовать ширине колеи мотоблока. Соединяются они сварочным методом, либо при помощи обычных болтов.
  • Здесь нужно выполнять строгую рекомендацию - диски должны быть симметричны друг к другу. В противном случае, мотоблок с окучником будет заносить в сторону, что существенно усложнит весь процесс работы.
  • Кроме самих дисков, в конструкцию окучника входят винтовые талрепы, поводок Т-образного типа и стойки. Талрепы, в данном случае, выполняют регулировочную функцию поворота дисков вдоль вертикальной оси.
  • Окучник для мотоблока своими руками, чертежи и фото которого вы видите внизу, должен быть сделан в строгом соответствии с размерами. Импровизация конечно быть, но при первом опыте сборки лучше всего воспользоваться чужими наработками.
  • В зависимости от возможностей, можно сделать фиксированную и регулировочную ширину захвата. Второй метод более удобный, ведь можно менять междисковое расстояние путем простой перестановки стоек.
  • Для агрегации окучника с мотоблоком нужно воспользоваться кронштейном сцепки, на котором отсутствует грядиль. Поводок окучника крепится к сцепке при помощи стопора, соединяясь болтами и шайбами. Сам стопор вставляется внутрь квадратной трубы, после чего затягивается.

ЧИТАЙТЕ ТАКЖЕ: Как правильно установить диск сцепления

Таким же способ изготавливается и дисковый окучник для мотоблока Салют, ведь сама конструкция и способ соединения с мотоблоком полностью идентичны с Невой.

Активный окучник

Для изготовления такого окучника нам понадобится ровно такой же перечень материалов и инструментов, которые мы использовали при изготовлении дискового окучника:

Используя подобный инструментарий, можно изготовить активный окучник для мотоблока МТЗ, Пахарь, Чемпион, Карвер, Хускварна, Лифан. Принцип изготовления во многом схож с дисковым вариантом:

  • Оси также нужно подогнать под параметры мотоблока, а сами детали привариваются при помощи сварочного аппарата.
  • Как уже сообщалось ранее, такой вид окучника предъявляет определенные требования к мотоблоку. У него должно быть две передние передачи, а также ВОМ - вал отбора мощности. Многие продавцы мотоблоков, говоря о том, ч то у мотоблока две передачи, подразумевают одну заднюю и одну переднюю.
  • Так что при покупке нужно уточнять этот момент.
  • Целесообразным будет изготовление нескольких втулок с кронштейнами , а также дополнительных лопастей из металла.

Двухрядный окучник

Окучник двухрядный представляет собой тот же листерный вид окучника, но в двойном объеме . Рассмотрим весь процесс работы поэтапно:

  • Для работы нам понадобится лист металла толщиной порядка 3 мм. Из данного материала необходимо сварить основание окучника.
  • В качестве кронштейна можно использовать полосу из стали 4 мм. Полевая доска изготавливается из листа стали толщиной 5 мм.
  • Стойка окучника берет на себя основную нагрузку при работе. Поэтому, нужно позаботиться о том, чтобы она была наиболее устойчивой и надежной, в сравнении с остальными деталями окучника.
  • Крылья окучника можно изготавливать из листа стали толщиной 2 мм. Их нужно немного изогнуть, используя трубу нужного диаметра.

В принципе, на этом и заканчивается процесс изготовления двухрядного окучника. Можно еще сделать регулируемую систему крыльев окучника, которые крепятся к основанию по шарнирной технологии. В хвосте конструкции предусмотрены штанги, регулирующие угол наклона крыльев.

В остальном же принцип изготовления полностью идентичный, что и у фиксированного листерного варианта.

После завершения самостоятельной сборки окучника, самым важным является пробная работа с ним на огороде. Успешное изготовление еще не дает гарантий качественной работы, ведь это зависит от совокупности многих факторов - погодных условий, состояния почвы, правильности заточки элементов окучника и т.д.

Прежде чем приступать к окучиванию, нужно пройтись по обычному участку земли . В ходе работе вы почувствуете правильность эксплуатации окучника, сможете отрегулировать оптимальные значения глубины и углов вхождения в почву.

Вторым немаловажным моментом является та скорость, с которой вы будете производить процесс окучивания. Правильно подобранный темп работы может быть не менее полезен в работе, чем само наличие окучника, ведь при высоких скоростях агрегат будет попросту разбрасывать землю в разные стороны, не осуществляя окучивание.

Заключение

Картофель в нашей стране является очень важной культурой , не даром ведь его называют «вторым хлебом». В связи с этим, очень многие дачники спешат в конце мая на свои участки, чтобы посадить картошку, которой можно прокормиться в течение всего следующего года.

Однако, процесс созревания клубней картофеля зависит не только от непосредственно посадки его в лунки, а также от дальнейшего ухода, т.е. окучивания и прополки.

Можно конечно делать это вручную, но это очень трудоемко и долго. К тому же, при наличии мотоблока, можно воспользоваться им в сочетании со специальным навесным оборудованием - окучником. Изготовить его самостоятельно не представляет особых проблем, если у вас есть в наличии необходимый перечень инструментов и материалов.

В данном случае, мы не упоминаем о наличии необходимых навыков работы с данными инструментами, потому что это само собой разумеющееся.

Таким образом, с помощью минимальных вложений можно изготовить вполне работоспособный окучник для агрегации с мотоблоком, ни чем не уступающий покупным аналогам.

Источник: http://machinspec.ru/selskoxozyajstvennaya/motoblok/okuchnik-svoimi-rukami.html

Окучники для картофеля к мотоблоку своими руками – реализация ваших слесарных талантов и экономия средств!

Правильная обработка приусадебного участка существенно повышает урожайность посаженных культур. В современных условиях дефицита времени, дачники часто прибегают к малой механизации огородных работ. Мотоблок давно не является дефицитом, и встретить его можно практически в каждом хозяйстве.

Потратив определенную сумму на приобретение этого полезного приспособления, хочется максимально сэкономить при эксплуатации. Одним из способов сохранить средства является изготовление навесного оборудования своими руками.

Разумеется, никто не предлагает ковать плуг в кузне, как это делали много десятилетий назад. Однако без элементарного слесарного оборудования не обойтись.

Для изготовления самодельных приспособлений к мотоблоку понадобятся:

  • Сварочный аппарат, желательно для дуговой сварки;
  • Газовая горелка. Не для замены электросварки, а для прогрева изделия при закаливании;
  • Угловая шлифовальная машина (болгарка) средней мощности, с набором отрезных и обдирочных дисков;
  • Сверлильный станок или мощная дрель. Разумеется – качественные сверла;
  • Электрический наждак (точило);
  • Качественный слесарный верстак, тиски, напильники и крепежный инструмент.

Наиболее популярными в использовании, являются механизированные окучники для мотоблока. Мы поговорим о культуре, ради которой дачники готовы часами стоять в поле, согнувшись в три погибели. И незаменимым помощником в борьбе за урожай, является навесное оборудование.

Как самостоятельно изготовить окучник для картофеля

Прежде всего, определимся, какой именно инструмент вам подходит. Приспособления для окучивания бывают нескольких видов:

Листерный с фиксированным и регулируемым углом

Фиксированный – это самое простое в использовании и изготовлении приспособление. Изготовить его просто, с использованием приложенных чертежей:

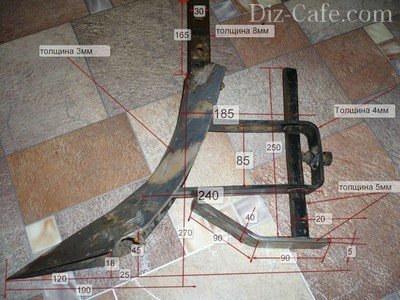

Основание варится из стального листа толщиной не менее 3 мм. Это узел первым встречает сопротивление почвы.

Для кронштейна применяем стальную полосу 4 мм, желательно после отформовки закалить деталь. Полевую доску можно согнуть из стали 5 мм, например – из листа рессоры. Только металл сначала надо «отпустить», а затем снова закалить.

ЧИТАЙТЕ ТАКЖЕ: Как правильно установить холодильник по уровню

Стойка – элемент конструкции, который несет на себе всю нагрузку. Поэтому для него подберите полоску не менее 8 мм толщиной.

Общий вид основания на иллюстрации:

Сварку необходимо выполнить в два прохода, с каждой стороны стыка.

Крылья можно делать из листа потоньше. Достаточно 2 мм. Важно соблюсти размерность, иначе не получится правильно состыковать крылья с основанием.

Крылья изгибаются на любом шаблоне – подойдет стальная труба подходящего диаметра.

За счет вогнутой геометрии и наличия сварных швов, конструкция получается жесткой.

Регулируемый листерный окучник так же легко изготавливается самостоятельно. Отличие в том, что крылья шарнирно крепятся к основанию, а в хвостовой части предусмотрены штанги для регулировки угла.

Технология и толщины заготовок такие же, как в предыдущей модели. Универсальность насадки существенно возрастает.

Скорость обработки можно удвоить, если изготовить двухрядный окучник для мотоблока.

К уже готовой конструкции необходимо лишь доработать тяговое устройства. Крепления имеет смысл сделать подвижными, чтобы была возможность регулировки ширины рядов.

Дисковые окучники

Преимущество этого типа навесного оборудования в синхронизации с возможностями мотоблока. Можно регулировать скорость и мощность, которые взаимно исключают друг друга. Поскольку сопротивление в почве небольшое – нет необходимости использовать более мощный мотоблок.

Еще одно преимущество – правильно подобрав размеры дисков, можно окучивать картофель при разных фазах роста.

Принцип конструкции понятен на схеме:

Изготовить такой навес можно самостоятельно. Сложность лишь в отформовке дисков. Чаще всего используют отработанные резаки от колхозной сеялки. Поездив по деревням – модно отыскать недорого неплохие экземпляры. Крепить лучше на подшипники с установленными сальниками. Втулки скольжения будут подклинивать.

Если один диск заклинит – мотоблок может развернуть в сторону. Настройка дискового окучника заключается в подборе углов наклона и глубины погружения. Для этого кронштейн оснащается подвижными элементами с болтовой фиксацией.

Любопытный вариант донора для дисковых окучников – изношенные дисковые пилы.

С их помощью не так эффективно поднимается грунт с междурядья, но зубцы дополнительно рыхлят почву, и можно установить не такой острый угол между дисками.

Это компенсирует отсутствие чашеобразного профиля. Разумеется, оси должны быть на подшипниках. Иначе никакого вращения не будет – вы просто будете грести землю вдоль рядков. Если вы не смогли достать чаши для дисков – это ваш вариант.

Пропеллерные окучники

Используют две силы – поступательное движение и вращение. Активный окучник для мотоблока требует наличия у агрегата двух передач и вала отбора мощности. Эффективность обработки возрастает в разы, соответственно повышается и стоимость оборудования. Поэтому так же, как и предыдущие модели – окучники пропеллерного типа можно и нужно изготовить самостоятельно.

Опять же, ничего кроме качественного железа, болгарки и сварочного аппарата не требуется. Оси подгоняются к мотоблоку, остальные детали просто привариваются дуговой сваркой.

Преимущество данного приспособления в том, что он выполняет две задачи за один проход мотоблока.

Междурядье рыхлится, часть земли одновременно перебрасывается на ряды. То есть, происходит окучивание взрыхленным грунтом.

Регулировка окучника пропеллерного типа не требуется, устанавливается лишь расстояние между насадками. Разная степень рыхления и высоты окучивания задается формой грунтозацепов и углами установки относительно оси вращения.

Можно изготовить пару втулок с кронштейнами, и набор лопастей для разного вида окучивания. Достаточно будет оперативно менять зацепы, и у вас каждый раз будет новый инструмент, практически без дополнительных затрат.

Практическая настройка окучника на мотоблоке

Теория работы приспособления для окучивания описана в учебниках для дачников настолько подробно – что разобраться в настройках может даже человек, далекий от сельского хозяйства. Однако на практике работает поговорка «гладко было на бумаге, да забыли про овраги!».

Особенности грунта, текущей погоды, качества заточки окучников – это далеко не весь перечень факторов, влияющих на качество вспашки. Не говоря уже о характеристиках мотоблока.

Поэтому, прежде чем заезжать на грядку – необходимо пройтись техникой по «целине».

Желательно, чтобы характеристика грунта была такой же, как и на культурной почве. В ходе «работ» вы, во-первых – почувствуете, как себя ведет навесное оборудование, во-вторых – выставите правильные углы и глубину обработки.

Не менее важно подобрать правильную скорость вспашки (окучивания) Выше была описана связь между скоростью и мощностью при использовании дисковых насадок. Тоже самое, касается и остальных приспособлений. Иногда плохонький самодельный окучиватель, при грамотно подобранной скорости, творит чудеса. А дорогущий активный разрыхлитель просто разбрасывает землю по сторонам.

Подробный рассказ о настройках окучивателя картофеля и установки его на мотоблок КАДВИ, смотрите в этом видео материале.

Мотоблок, при помощи дополнительного оборудования, гарантировано упростить жизнь любого огородника и землевладельца. Окучник – устройство, с помощью которого можно без проблем сажать, делать траншеи и грядки, окучивать растения.

Разберемся, как его применяют на огороде при обработке земли, как сделать такой агрегат своими руками (что собой представляет), а также рассмотрим вопрос настройки этого устройства.

Применение окучника при возделывании почвы

При небольшом сопротивлении на почву, окучник поднимает ее кверху, создавая гребни. Его острый наконечник, при этом, опускается на необходимую глубину. Почва взрыхляется для того, чтобы направить землю к растению в определенной плоскости, что создает развал земли в каждую из сторон.

Конструкция устройства имеет вид стрелы, с боковыми лопастями, схожими с крыльями бабочки. Гребень может регулироваться по высоте за счет обводов, которые влияют на сопротивление оборудования почве.

Принцип работы устройства прост:

  • Рыхление почвы;
  • Выемка слоя грунта наверх;
  • Откидывание ее к основанию насаждений.

Такой процесс позволяет нарезать необходимые по глубине и ширине борозды под посадку картошки.

Есть и дисковые окучники, которые взрыхляют почву за счет входа в нее тонкого ободка. Процесс идет с наименьшим сопротивлением относительно земли. При создании гребня диски необходимо отрегулировать под заданным углом.


Виды окучников

Окучник можно приобрести в магазине сельскохозяйственной техники, или же собрать своими руками. Он может использоваться для посадки картофеля, репы, свеклы и моркови.

Самые популярные виды этой техники:

  • Листерные;
  • Дисковые;
  • Пропеллерные;
  • Двухрядные;
  • Роторные (активные);
  • Однорядные.

Разберемся с особенностями каждого из них.

Листерный с фиксированным и регулируемым углом


Имеют фиксированную ширину обработки почвы, и применяются на самых легких мотоблоках, мощностью до 4 л.с. Могут обрабатывать грядки шириной 25-30 см., имеют два боковых крыла и тонкую стойку.

Стойка не позволяет допускать механических повреждений оборудования, и бережет его от перегрузок. Эти окучники могут использоваться только на сухих землях, ведь налипшая почва будет блокировать работу подвижных частей агрегата.

Есть листерные окучники с регулируемой шириной обработки почвы. Их ставят на мотоблоки большей мощности – от 4 л.с. При этом, такую технику можно смело использовать и на влажной почве.

Дисковые окучивания

Самые эффективные в плане качества обработки почвы. Имеют дисковидные отвалы, позволяющие установить угол обработки максимально точно. Диски делают рыхление почвы максимально простым и быстрым.

Из главных недостатков такого оборудования стоит выделить ее большую стоимость. Поэтому, именно дисковые окучники чаще всего мастера-огородники делают из подручных материалов.

Пропеллерные окучивания


Максимально экономят расход энергии оборудования, могут не только быстро и качественно рыхлить почву, но и подсыпают ее к корням насаждений. Годятся для работы с мотоблоками, имеющими 2 передачи.

Крылья пропеллерного окучника могут обрабатывать почву в двух плоскостях, что обусловлено их одновременным вертикальным и горизонтальным вращением. Окучивание производится максимально быстро, именно за счет этого фактора.

Двухрядный окучник


Нарезает две борозды впереди мотоблока перед высаживанием растений, а также используется для окучивания и рыхления грунта. Состоит из рамы, на которой закреплены два окучника.

Значительно экономит время при обработке почвы, так как имеет две рабочие части. Крепится на мотоблоке при помощи сцепки. Ввиду того, что для работы такой агрегат требует большего сопротивления, его используют вместе с грунтозацепами.

Роторный активный тип


Вместо колес такой агрегат оснащается роторами с зубьями пропеллерного типа. Показывает повышенную эффективность при формировании грядок, рыхлении и окучивании картофеля.

Лопасти имеют зубчатую форму, поэтому такой окучник агрессивен к различным диким растениям, и может эффективно вырывать их с корнями. Называется роторным или активным.

Однорядный


Самый популярный тип окучника. Используется для работы с легкими видами грунта. Нарезание траншей производится после предварительного рыхления почвы культиватором.

Крепится на культиватор при помощи специальной сцепки. Настраивается в зависимости от своего типа и конструкционных особенностей мотоблока. «Совместим» практически со всеми культиваторами.

Настройка окучника на мотоблоке

При установке окучника на мотоблок, первое, что нужно сделать – правильно его сориентировать, чтобы его рабочие устройства были направлены строго параллельно грядкам.

Только так работу можно сделать максимально эффективной и быстрой, так как оба боковых гребня будут входить в почву под одинаковым углом. Именно поэтому, окучники оборудованы несколькими системами регулировки.


Чтобы «выставить» угол заглубления, нужно отрегулировать его винтами, которые наклоняют агрегат по отношению к мотоблоку, изменяя, тем самым, угол атаки рабочих элементов. Это влияет также и на глубину окучивания.

Но, основная глубина регулируется устанавливается при помощи перемещения окучника на крепеже (устройство затем закрепляется болтами). Болты наклоняют агрегат в обе стороны, что влияет на его параллельность относительно почвы.

Диаметры дисковых окучников

На рынке есть масса моделей как с фиксированным диаметром колес, так и с возможностью отрегулировать этот параметр. Наиболее оптимальные модели для картофеля – с диаметром от 30 до 40 см.


Окучник для картофеля своими руками

Многие огородники решают изготовить окучник для картофеля своими руками, так как это экономит деньги, и можно сделать такое устройство, которое будет полностью отвечать конкретным требованиям.

Устройство агрегата

Конструкция самодельного окучника предельно простая. Но, работать с ним придется вдвоем.

Инструмент относится к двухотвальным. Он имеет встроенный нож для нарезки почвы. Передняя тяга нужна для того, чтобы один человек толкал устройство, а второй мог тянуть его спереди.

Чертежей таких устройств масса. Вот один из них (наиболее простой):


Для изготовления устройства нам понадобятся:

  • Металлические трубы диаметром 1 д. и длиной 1 м., и диаметром в ¾ д. той же длины
  • Лист стали толщиной 2 мм.;
  • Талреп;
  • Трубогиб или газовая горелка;
  • Сварочный аппарат;
  • Болгарка со шлифовочным кругом.

Собираем агрегат

Первое, чему нужно уделить внимание, это многофункциональность устройства. Так, наш окучник должен иметь несколько порогов для регулировки. По высоте такая «настройка» будет производиться с помощью телескопического крепления.

Угол наклона будет регулироваться наклоном центральной стойки, относительно горизонтали земли. Чтобы добиться этого, необходимо обеспечить возможность изменения разности углов между передней тягой и станиной.

Чтобы станина была подвижной, передняя тяга должна соединяться с центральной стойкой, а регулятором будет выступать талреп. Угол наклона будет меняться плавно, и подстраиваться под рост человека.

Важно! Труба вертикальной станины должна быть изогнута на расстоянии 50 см. от конца, под углом примерно в 15 градусов.

К стойке нужно приварить отвалы и заднюю тягу, а затем закрепить переднюю тягу с помощью длинного болта и шарниров.

Задняя тяга выполнена в П-образной форме, ее ширина – 50 см., длина ручек – 20 см. и более. К центру вилки нужно приварить вертикальную трубу длиной 30 см. Ее конец будет вставляться в полость вертикальной тяги.

Для возможности регулировки высоты стоек, вверху на ее конце нужно просверлить проемы. Аналогичную процедуру проделывают и с вертикальной вилкой. По ширине передняя тяга должна соответствовать задней.

Для изготовления отвалов из дисков, нужно вырезать из листа стали две пластины одинакового размера. Они должны быть полукруглыми, похожими на обыкновенный диск плуга. Обе половины плуга необходимо прикрепить к вертикальной стойке.

Варить трубы нужно аккуратно, на них не должно быть сколов. Все сварные элементы необходимо отшлифовать, а края рабочих элементов заточить.

Полезно! Покупать готовые диски не нужно, так как заточить их можно только на специальном, дорогостоящем оборудовании.

Для того чтобы максимально упростить и облегчить технологию выращивания картофеля, желательно сделать окучник своими руками. Он очень необходим в хозяйстве, так как картофель с давних пор является основой нашего пищевого рациона. Это нехитрое сельскохозяйственное приспособление способно оказать большую помощь садоводам-огородникам.

Окучник необходим для упрощения процедуры выращивания картофеля.

Своевременное и качественное окучивание является непременным условием для получения высокого урожая. Семена картофеля после присыпки толстым слоем земли могут развиваться в наиболее благоприятных условиях. Ранее окучивание на огородах и дачах выполнялось исключительно вручную во время прополки. Сейчас благодаря наличию мотоблоков этот процесс значительно упростился и занимает гораздо меньше времени.

Кроме своего прямого предназначения окучиватель можно применять для борьбы с сорняками, а листерная конструкция может успешно использоваться при посадке картофеля и других рядковых культур. Для работы в полевых условиях существуют культиваторы с большой шириной захвата, агрегатируемые с тракторами. На небольших земельных участках получили широкое применение окучники под мотоблоки или же ручные варианты сельскохозяйственных машин.

Принцип работы окучников

Окучник позволяет прокапывать борозду нужной глубины с отвалом чернозема по обе стороны.

По степени своей важности при обработке картофельных плантаций окучник занимает второе место после плуга. Конструкция его рабочего корпуса позволяет прокапывать борозду необходимой глубины с отвалом чернозема по обе стороны от нее. При посадке канавку необходимо делать больше, так как картофелю нужен толстый слой земли сверху. Затем равномерно укладываются клубни и рядок засыпается. Во время окучивания большое заглубление обеспечивать необязательно, что значительно уменьшает нагрузку на двигатель мотоблока.

Борьба с сорняками будет происходить как между рядками, так и по самому картофелю. Рабочие органы окучника, срезая землю в междурядном пространстве, одновременно выполнят его прополку, а земля, которую крылья-отвалы подадут на рядок, полностью засыпет сельхозкультуру и сорную растительность. Если для картофеля это только во благо, то для нежелательных растений — гарантированное уничтожение.

Разновидности окучников и их особенности

Существующие окучники по особенностям конструкции и технологии применения можно разделить на несколько категорий:

  1. Листерный (наральниковый) окучник.
  2. Наральниковый окучник с регулируемой шириной захвата.
  3. Окучник с рабочими органами пропеллерного типа.

Дисковый окучник своей эффективности превосходит листерные и регулируемые образцы.

Листерный (наральниковый) окучник. Это самый простой и бюджетный представитель в своем классе сельскохозяйственной техники. Его основной особенностью является постоянная ширина захвата рабочего органа. Окучник изготавливается в виде двух изогнутых крыльев, соединенных в передней части и разведенных в стороны сзади. Расстояние между оконечностями отвалов задает постоянную ширину захвата при работе. Простота конструкции позволяет выпускать сравнительно легкие рабочие органы, обладающие при этом достаточной прочностью. Отсутствие механизма регулировки положительно сказывается на стоимости изделия и снижает вероятность поломок при воздействии рабочих нагрузок.

К основным недостаткам можно отнести необходимость учета ширины захвата агрегата при посадке. Картофель очень требователен к беспрепятственному доступу кислорода. В полевых условиях междурядье для него принимается в размере 70 см. На дачных и огородных участках от 50 до 60 см. При этом рабочий захват окучника не превышает 30 см.

Стойки рабочих корпусов изготавливаются из тонкостенного метала. Такое инженерное решение является одним из вариантов защиты мотоблока от перегрузки. Даже в тех случаях, когда его мощность не превышает 3,5 л. с. а вес 30 кг, при возникновении сверхнормативной нагрузки стойка согнется и не допустит поломку.

В последнее время широкое распространение получили окучники с обтекаемой формой рабочей поверхности. Подобное новшество значительно снижает нагрузку на двигатель мотоблока и не провоцирует излишнее высушивание почвы.

Наральниковый окучник с регулируемой шириной захвата. На данный момент является одним из самых востребованных. Наличие механизма регулировки позволяет изменять расстояние между окончаниями крыльев-отвалов. Такое техническое решение дает возможность настроить агрегат на работу под любое междурядье. Но при этом необходимо учитывать целый ряд существенных недостатков.

Основной особенностью листерного окучника является неизменная ширина захвата рабочего органа.

Во время движения в рабочем положении часть грунта будет осыпаться обратно в борозду после прохождения корпуса. Управление таким агрегатом потребует больших физических усилий и станет причиной быстрого уставания. При увеличении расстояния между отвалами значительно возрастет нагрузка на мотоблок. Исходя из этого, для использования подобного сельскохозяйственного орудия понадобится техника мощностью не менее 4 л. с. и весом более 30 кг. Кроме того, наличие механизма регулировки увеличивает вес конструкции и снижает ее надежность.

Дисковый окучник. По своей эффективности превосходит листерные и регулируемые образцы, но при этом имеет более высокую стоимость. Цена будет зависеть от следующих факторов:

  • размер диска и его толщина;
  • качество использованной стали;
  • наличие механизма регулирования;
  • применение подшипников либо втулок.

Такой окучник наиболее удачно сочетается с мотоблоками, имеющими не менее двух передач для движения вперед. Работа на пониженной скорости обеспечивает оптимальное использование мощности двигателя и незначительные усилия при управлении агрегатом в целом.

Окучник можно применять на всех стадиях роста и развития картофеля.

При покупке следует отдавать предпочтение моделям, изготовленным из высокопрочной легированной стали, с большими толстыми дисками, установленными на подшипники.

Окучник с рабочими органами пропеллерного типа. Такой агрегат имеет рабочие органы, устройство которых позволяет измельчить почву и уничтожить при этом сорняки. После этого размягченный грунт перебрасывается на рядок картофеля. Пропеллерные окучники следует использовать совместно с мотоблоками, имеющими не менее двух передач для движения вперед. Работа на первой передаче позволит выполнить рыхление и прополку. При включении второй будет также осуществляться окучивание.

Изготовление окучника своими руками

Конструкция окучника любого типа не отличается особой сложностью и замысловатостью. Изготовление такого приспособления в домашних условиях является реальной задачей и позволит значительно сэкономить средства.

При производстве листерного окучника на первом этапе изготавливаются шаблоны для корпуса окучника. После этого подбирается листовой металл толщиной не менее 2 мм. По шаблонам вырезаются обе половинки корпуса и изгибаются до полного совпадения кривизны плоскостей. Заготовки совмещаются и подвергаются сварке не менее двух раз. Сварной шов следует зачищать болгаркой перед каждым проходом.

Затем переходят к изготовлению крыльев окучника. Для этого используют металл такой же толщины. Плоскости размечают, вырезают и изгибают по той же технологии. Крепление к корпусу возможно выполнить в двух вариантах на выбор. Крылья можно приварить или установить на болты. Второй вариант позволит выполнить замену поврежденной детали без резки металла.

При совместной работе с маломощным легким мотоблоком стойка корпуса изготавливается из трубы с небольшой толщиной стенки. Ее изгибают вперед в нижней части и приваривают к корпусу окучника. При необходимости, в верхней части стойки сверлят отверстия под установку крепежа.

Особенности сборки окучника с дисковыми рабочими органами

Рассмотрим окучник с дисковыми рабочими органами. Для того чтобы сборка самодельного окучника с дисковыми рабочими органами удалась, необходимо заранее подобрать два диска. В идеальном варианте они должны иметь выпуклую сферическую форму и толщину не менее 2 мм. Не менее важным условием является их одинаковый размер. Разные по диаметру диски приведут к тому, что мотоблок во время работы будет выворачиваться на сторону. Лучше всего использовать запчасти со старой сельхозтехники. Их можно снять с дисковой бороны, лущильника или, на худой конец, с сошников зерновой сеялки.

В последнем случае можно также разжиться подшипниками необходимого размера. Из толстостенной трубы изготавливают две стойки для установки рабочих органов. На нижних концах приваривают оси для крепления подшипников, работающих совместно с дисками. Конструкция окучника должна предусматривать регулировку под разные междурядья. С этой целью в качестве рамы необходимо использовать прочный металлический швеллер длиной 1,2 — 1,4 м, горизонтально закрепленный позади мотоблока.

Для установки стоек на раму понадобится два кронштейна, которые позволят менять угол атаки дисков во время работы. Их крепление к швеллеру производят с помощью пары скоб с резьбой на концах. Наличие такого крепежа позволит легко и быстро смещать стойки вдоль рамы и устанавливать при этом необходимую ширину захвата. Регулировка глубины хода дисков осуществляется путем поднятия или опускания стойки относительно кронштейна. Установка швеллера на подвеску мотоблока зависит от его марки и выполняется индивидуально.

Кто пользуется мотоблоками, знает: не всегда можно приобрести нужный навесной инструмент к агрегату. Многие из них дорогие, а некоторые не совсем удобно применять на даче или огороде. Тут зачастую важен индивидуальный подход. Поэтому дисковые окучники для мотоблока своими руками, чертежи, видео которых есть в большом количестве в Интернете, помогут желающим реализовать индивидуально, по-своему проблему механизации окучивания своих насаждений.

Для простоты разбора того, как сделать навесной окучник на агрегат, сначала разберём, как сделать ручной окучник для картофеля.

Как видно из чертежа, для облегчения труда без мотора тоже надо постараться. Но не так много, как кажется. Прежде всего, для работы нужны инструменты:

  • молоток;
  • тиски;
  • аппараты для сварки, желательно и электрического типа, и автогенного;
  • штангенциркуль;
  • метчики для нарезания внутренней резьбы;
  • вороток для метчиков;
  • шлифовальная машинка со сменными дисками;
  • газовая горелка для прогрева металла, когда его надо согнуть;
  • верстак;
  • всевозможные вспомогательные инструменты.

Дисковый окучник

Приступаем к тому, как сделать окучник для картофеля своими руками. На чертеже видно, что главным инструментом являются отвальные диски. Они должны быть в пределах 400 мм. Это оптимально. Потому что сажаем картофель обычно на глубину 60-80 мм, и корни потом растут приблизительно 200 мм. Получается, пройдя в междурядье с наклонёнными дисками указанной величины, мы полностью окучиваем ряд картофеля.

Итак, делаем 2 диска из стального листа толщиной 2 мм, диаметром 400. Некоторые делают из старых крышек от кастрюль. Пусть. Но желательно сделать добротные диски, которые будут служить долго. Можно взять со списанной в металлолом сельхозтехники. Но лучше всего – легированная нержавеющая сталь. Края дисков, там, где будут режущие кромки, затачиваем. Теперь делаем мост со стойками, на которых будут закреплены диски. Рассчитываем размеры. На стальную крепкую трубу с обеих сторон надеваем соединительное крепление для труб (везде продаются). Свободные концы креплений направлены вниз. Сверху сверлим трубу через отверстия в креплении. Каждое крепление сверлим с двух сторон. Закрепляем болтами с гайками.

Если хотите делать захваты разной ширины, то сверлите дополнительно с обеих сторон по два отверстия ещё. Чтобы изменить ширину захвата, достаточно переставить стойки дальше или ближе к концам моста, и закрепить через отверстия. Затем в крепления снизу вставляем трубки – стойки. Также сверлим, крепим в соединении. По два болта с гайками на каждую стойку. Затем внизу каждой стойки делаем механизм для наклонных подвижных дисков. Сначала крепим кронштейн для диска. Причём тоже делаем 2 – 3 позиции сверления трубы. Чтобы была возможность для смены наклона дисков.

С другой стороны кронштейна привариваем короткий толстый стальной прут. На другом его конце – в кольце втулки – впрессовать подшипник скольжения закрытого типа. К втулке изнутри приварить заранее широкую шайбу с отверстиями для крепежа диска. У каждого диска по центру внутрь приварить такие же широкие шайбы с отверстиями. Закрепляем диски болтами с гайками. У нас получились два подвижных наклонённых под определённым углом диска, прикреплённые к стойкам на одном мосту. Можно придумать дополнительно устройство для наклона дисков вправо – влево. Для этого надо подобрать шарнирно-крепящийся механизм кронштейна. Такие тоже есть в продаже. Да и в старых деталях сельхозтехники можно найти.

Присоединение окучника

Окучиватель для мотоблока надо подсоединить, навесить к агрегату таким способом, как показано вот на этом чертеже:

Из чертежа видно, нам надо к мосту через кронштейны и крепкие стальные трубки подсоединить устройство к мотоблоку. Усилить подсоединение поперечной перекладиной. Включаете мотор. Колёса движутся. Вы держитесь за ручки мотоблока. Увлекаемый движением, приходит в действие созданный собственными руками инструмент окучивания насаждений. Диски только надо делать под симметричными углами, чтобы не вело в одну сторону при окучивании. Рассмотренный вариант инструмента – не единственный. Есть и другие. Рассмотрим их по очереди.

Листерная модель

Этот самодельный окучник для мотоблока интересен тем, что в жёстком, не раздвижном варианте его сделать легко. Вот фото такого окучника:

Для того, чтобы это сделать, надо мало времени и материала. Вырезать из 2-х
миллиметровой стали заготовку по чертежу, определённой конфигурации. Заточим будущую нижнюю кромку. Согнём посередине. Как согнуть? Через закреплённую трубу. Завершить сгиб, пробивая переднюю кромку молотком. Затем крылья окучника раздвигаем. Фиксируем ширину между крыльями стальной поперечиной, приваренной между ними сзади. Пробиваем низ изделия, чтобы крылья получились лемехоподобные. Изнутри спереди окучника привариваем стойку с просверленными несколькими отверстиями, чтобы можно было регулировать глубину (выше, ниже) погружения в почву окучника. К стойке прикручиваем болтами штангу, идущую к мотоблоку. Крепим штангу к мотоблоку.

Та же листерная модель, выполненная в раздвижном варианте:

Окучник лежит низом вверх, Поэтому видно его устройство. Видимо, окучник заводской. Можно точно такой же сделать вручную. Вместо поперечины, соединяющей крылья намертво, тут используется три элемента соединения: посередине, приваренная впереди, штанга с отверстиями; две поперечины от крыльев, сходящиеся внахлест на срединную штангу. Место соединения укрепляется болтиком с гайкой. Косые поперечины присоединяются к крыльям при помощи приваренной проушины, поэтому поперечины могут быть подвижны. Переставляя болтик ближе или дальше по штанге, можно регулировать ширину крыльев. Всё остальное у раздвижного листерного окучника, делается так же, как и у нераздвижного. Конечно, раздвижной лучше. Получается, можно регулировать не только глубину, а ещё ширину окучивания.

Есть ещё один вариант. Для обработки сразу двух рядов. Такое усовершенствование ускоряет процесс работы. Экономятся время, силы и горючее мотоблока. Сдвоенное устройство делается таким образом. Два самодельных окучника со стойками крепятся к квадратной горизонтальной штанге. Таких металлических изделий полно. Всегда можно найти подходящую вещь. Крепления стоек окучников к штанге делаем так. Вырубаем (или выпиливаем) из двухмиллиметровой стали полоску. В концах полоски делаем прямоугольные длинные щели.

Сгибаем металл посередине, так, чтобы середина обогнула под прямым углом сзади квадратную штангу. В получившуюся спереди двойную проушину продеваем стойку окучника. В креплении заранее сверлится отверстие под болт. На штанге делаем отверстия справа и слева, на одинаковом расстоянии друг от друга. В отверстиях нарезаем вручную резьбу под болт, используя метчик с воротком. Заворачивая болт в заднюю часть крепления через резьбу в штанге, затягиваем в упор всунутую в проушины крепления стойку окучника. Потому что болт упрётся в переднюю часть штанги и начнёт отодвигать штангу вперёд, натягивая согнутое крепление, закрепляя стойку.

Сдвоенный листерный окучник
