Как крепится инфракрасный обогреватель на стену. Как установить инфракрасный обогреватель самостоятельно

Инфракрасные обогреватели (панели) выпускаются в прямоугольных корпусах, некоторые модели внешне очень похожи на накладные светильники. Они устанавливаются и подключаются не сложнее, чем обычные светильники, с той лишь разницей, что они будут гораздо мощнее (больше энергопотребление). Установку и подключение вполне возможно будет сделать и своими руками, не прибегая к помощи специалистов. А как это сделать в своем доме или квартире Вы узнаете далее из этой статьи.

При возможности используете не накладные панели для потолка или стен, а инфракрасный теплый пол, который устанавливается под напольное накрытие. Его не видно под полом, к тому же его очень легко установить и подключить самостоятельно по этой .

Установка инфракрасных обогревателей

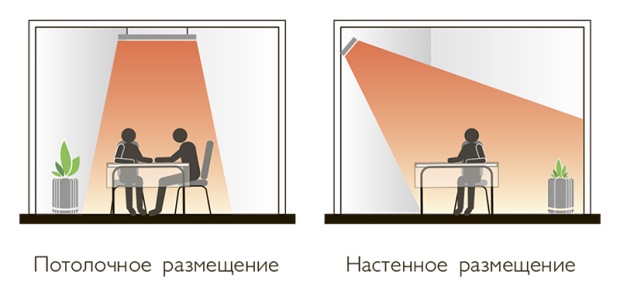

Инфракрасные (ИК) панели устанавливаются либо на потолке или на стенах при помощи крепежа саморезами через специально предназначенные для этого отверстия в корпусе панели, которые могут быть закрыты заглушками.

При высоте потолка с бетонным основанием высотой не более 3 метров используются кронштейны из комплекта, которые крепятся при помощи дюбель-гвоздей к бетонному потолку.

При установке необходимо учитывать:

  • Запрещена установка ИК панелей вблизи или в легко воспламеняющихся и взрывоопасных объектах. Электрические кабели, используемые для подключения допускается прокладывать только по негорючему основанию.
  • ИК обогреватели запрещено включать до завершения процесса монтажа и подключения.
  • Для помещений с повышенной влажностью (баня, ванная и т. д.) применяются только модели рассчитанные на работу в таких условиях.
  • Крепите панель только через готовые отверстия в изделии, которые специально предназначены для монтажа. Крепеж не должен касаться нагревательного элемента.
  • Не рекомендуется устанавливать ИК панель над местами постоянного пребывания людей (над диваном, кроватью, столом). Смещайте ее немного в сторону.
  • Для дома используйте панели мощностью не более 800 Ватт.
  • Одним инфракрасным обогревателем не обогреть большую комнату- потребуется установка нескольких.
  • Не устанавливайте ИК панель возле окна или под окном, во избежание потерь тепла.
  • При монтаже своими руками необходимо соблюдать минимальное расстояние между установочной поверхностью и корпусом ИК обогревателя. Как правило, оно составляет минимум 3-6 мм.
  • Инфракрасный обогреватель устанавливается на высоте от 2.5 до 3 метров , если у Вас высокие потолки, тогда используете подвесы на тросах.
  • При креплении на стене, эффективность работы инфракрасной панели снижается минимум на 30 процентов.
  • При установке на наружной стене дома (с выходом на улицу), для увлечения эффективности работы обогревателя необходимо подложить под него теплоизоляционный материал: алюминиевую фольгу и т. п.
  • При выборе места монтажа на стене , учитывайте необходимость исключения возможности доступа людей к обогревателю, потому что рабочая поверхность ИК излучения нагревается до 200 градусов.

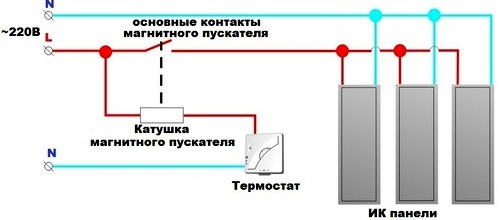

Схемы подключения инфракрасных обогревателей

Некоторые модели на 220 Вольт инфракрасных панелей возможно подключить своими руками напрямую через вилку к розетке или через выключатель освещения, но этот ручной способ включения-выключения не используется. Автоматизировать все и поддерживать температуру на заданном уровне помогает подключение инфракрасных обогревателей через терморегулятор или термостат.
Приходящий Ноль и отходящий подключаются синими проводами на контакты с обозначением N. Фаза с электропроводки (красный провод) приходит на первый контакт и далее уходит на ИК обогреватель с контакта №2.

Инфракрасные потолочные обогреватели отличаются от других видов отопительного оборудования принципом работы. ИК-обогреватели греют не воздух, а находящиеся в помещении и предметы и людей. Получив тепло от отопительного устройства, предметы отдают часть тепла в воздух. В результате, температура воздуха в отапливаемой комнате всегда на 5-7 градусов ниже, чем температура окружающих предметов. При этом не возникает перегрева воздуха, а люди получают необходимое тепло.

В целях обогрева ИК-оборудование применяется как:

  • основное;
  • дополнительное;
  • для прогрева локальных зон.

Конструкция и принцип работы

Принцип деятельности инфракрасного оборудования не отличается сложностью. Электричество способствует нагреву ТЭНа, который нагревает излучающую тепло специальную пластину, отдающую инфракрасное излучение.

В состав конструкции оборудования входят:

  • корпус (в отдельных модификациях);
  • нагревающий элемент;
  • излучатель;
  • рефлектор;
  • электрическая арматура и провода;
  • пульт дистанционного управления.

Если имеется корпус, то он чаще всего металлический. Модели без корпуса производятся из термоустойчивой пленки или стекла. Нагревательные элементы располагаются внутри пленки. Стеклянные устройства содержат пару 4-миллиметровых пластинок, связанных между собой.

В качестве нагревательного элемента в ИК-приборах могут выступать:

  • пластинки;
  • ТЭНы;
  • спирали закрытого или открытого типа;
  • проводники из карбона;
  • инфракрасные галогеновые или кварцевые лампы.

Обратите внимание! Рефлектор необходим для предотвращения перегрева внутренней части корпуса, а также для оптимизации передачи излучения.

Отражатель изготавливается из теплоустойчивого металла с хорошими отражающими характеристиками. Обычно это 120-микронная фольга. Между корпусом и фольгой укладывается изолирующий материал. Обычно инфракрасный нагреватель снабжается регулятором мощности для выбора подходящего отопительного режима.

Классифицирование ИК-обогревателей

Отопительное инфракрасное оборудование различается по нескольким признакам: по источнику энергии, по назначению и по способу установки.

В соответствии с источником энергии:

  • Электрические - наиболее часто встречающийся тип устройств, устанавливаемый в помещениях любого предназначения. Непременный элемент системы - зеркальный рефлектор для подачи излучения в нужном направлении.
  • Газовые - оптимально подходят для промышленных зданий или открытого пространства. Из-за слишком большой мощности такое оборудование редко применяется в жилых домах. В качестве топлива выступает воздушно-газовая смесь.
  • Дизельные - обычно задействуется в помещениях со слабой проводкой. Дизельные ИК-устройства часто применяются в гаражах или на улице. Такие аппараты не нуждаются в отведении дыма, так как очистка проводиться тремя слоями фильтров.
  • Пленочные - оптимальный способ отопления в жилых домах.

По назначению:

  • для промышленных целей;
  • бытовые.

По способу установки:

  • передвижные (мобильные);
  • стационарные.

Достоинства и недостатки

Потолочные нагреватели обладают рядом важных достоинств, среди которых:

  • экономичность;
  • повышенная теплоотдача;
  • низкий уровень шума;
  • автономность;
  • не существует проблемы поглощения кислорода;
  • не выделяют неприятных запахов;
  • незначительные размеры;
  • нет нужды в проектных работах;
  • есть возможность установки своими руками (хотя продавец наверняка навяжет собственный монтаж);
  • возможна установка на подвесные потолки;
  • легкость в управлении.

Помимо достоинств инфракрасные аппараты имеют и недостатки:

  • возможность перегрева при продолжительной эксплуатации;
  • немалая стоимость;
  • стационарность оборудования.

Сравнение с другими видами отопительного оборудования

Конкурирующие отопительные приборы (батареи, конвекторы, тепловые вентиляторы, масляные радиаторы) нацелены прежде всего на обогрев воздуха. Лишь затем теплый воздух частично передает тепло окружающим предметам и людям.

Такой способ несет ряд недостатков:

  1. В результате нагрева окружающей среды возникает «расслоение воздуха». При этом вверху помещения накапливается теплый воздух, а внизу - холодный. Этот недостаток особенно ощутим, если в качестве напольного покрытия используется кафель.
  2. Перемешиваясь, теплый и холодный воздух образуют конвекционные потоки, создавая сквозняки в помещении.
  3. Прогрев помещения осуществляется крайне медленно.

По всем перечисленным пунктам инфракрасные обогреватели обыгрывают своих конкурентов.

Правила монтажа

Многие домовладельцы попадали в ситуацию, когда размещению крупных бытовых предметов в комнате мешают батареи. Установка инфракрасного обогревателя на потолок даст возможность избежать такой проблемы. Это устройство не слишком обращает на себя внимание, но при этом позволяет добиться равномерного обогрева пространства в помещении.

Установка нагревателей осуществляется вместе с прокладкой теплоизоляции и отделочными работами. В результате оборудование практически незаметно.

Установка будет корректной лишь при соблюдении следующих условий:

  • от излучателя до предметов интерьера, стен, электро-розеток, переключателей и человека соблюдена безопасная дистанция;
  • при монтаже применяются особые кронштейны, крючки и дюбеля;
  • потолочные материалы обладают термостойкостью.

Эффективное крепление - важное условие правильной установки инфракрасного оборудования. Отдельные нагреватели монтируются на подвесы. В этом случае с прибора снимается крышка, а подвесы направляются в пазы. После этого крышку возвращают назад, а оборудование ставят на его место.

Чтобы убедиться в правильности установочных работ, необходимо подсоединить электрический кабель с заземлением к колоде с клеммой. Прежде чем подключать оборудование, на него нужно нанести спирт, и лишь после просыхания поверхности подключить устройство к сети. Далее нагреватель должен безостановочно работать на протяжении пары часов (для испарения смазки от компании-производителя).

Совет! Во время двухчасового тестового периода могут появиться неприятные запахи. Не нужно обращать внимания - это временное явление.

Инструкция по установке ИК-обогревателя

Ниже находится инструкция по установке потолочного нагревателя:

  • Закрепляем теплоизоляцию на потолке. Используем материал на основе лавсана. Причем теплоизоляционный материал должен покрывать не только всю площадь потолка, но и слегка выходить на стенки. Так удастся избежать потерь тепла по углам комнаты.

  • Сверху теплоизоляции накладываем термопленку. Чтобы прикрепить пленку к потолку пользуемся местами, предусмотренными под разрезы. Таким образом, мы не нарушим проводники и нагревательные элементы.
  • После установки термопленки проводим изоляцию контактов с одной стороны, а по другую сторону - подключаем проводку. Отдельные участки соединяются параллельно.
  • На одной из стенок устанавливаем термостат, которым будем управлять отопительной системой.
  • Проводим тестовый запуск. Если все работает как нужно, можно начинать отделку потолочной поверхности.

Материалами для финишной отделки потолка могут послужить: пластиковая вагонка, МДФ, гипсокартон или любой другой материал с низкими теплоотражающими способностями. Правильно установленный потолочный ИК-обогреватель - может стать как основным отопительным устройством, так и прекрасным дополнением к общей системе отопления дома.

Рано или поздно застройщикам или будущим домовладельцам приходится сталкиваться с одной из наиболее трепещущих тем, как правильно выбрать систему отопления. Вариантов обустройства системы отопления существует достаточно много, но все чаще хозяева новостроек сознательно выбирают для обогрева электрические инфракрасные нагреватели и конвекторы. В отличие от громоздких водяных и газовых отопителей, использование электроприборов получается на порядок проще и дешевле. Необходимо только правильно подобрать схему расположения и выполнить установку инфракрасного нагревателя в каждой комнате дома. Ничего сложного, на первый взгляд, но определенные нюансы в установке и использовании.

Как работает инфракрасный нагреватель в помещении

Большая часть излучающих инфракрасных обогревателей имеет на корпусе универсальное крепление, способное удерживать небольшой вес на любой поверхности — на стене, на потолке и даже на вынесенных потолочных штангах и консолях. Мощность излучающего обогревателя, в зависимости от исполнения, модели и используемого нагревающего элемента, может составлять от 0,8 кВт до 2,5 кВт.

Основная проблема, возникающая при выборе схемы, где и как установить инфракрасный нагреватель, связана с высокой концентрацией лучистой энергии в потоке. Это как находиться у костра — чем ближе к горячей поверхности, тем сильнее тепловое воздействие. Правда, плотность излучающего потока, выдаваемого инфракрасным обогревателем, убывает в квадратичной зависимости. На расстоянии в три метра тепловое воздействие в четыре раза меньше, чем на расстоянии метра от инфракрасной спирали или керамической панели.

При установке обогревателя соблюдаем следующие ограничения:

  • Расстояние максимального комфорта от нагревателя для приборов малой мощности 700-800 Вт составляет всего 70 см, для 1300-2000 Вт расстояние от поверхности излучения обогревателя до лица, как наиболее чувствительной части тела, должно составлять не менее 130-150 см;
  • Если инфракрасным обогревателем необходимо согревать помещение, в котором люди проводят довольно длительное время практически в одном положении, расстояние от плоскости установки прибора до открытых частей тела — рук и лица должно быть не меньше 2 м для полуторакиловатного нагревателя;
  • Для случаев, когда в помещении планируется установка нескольких инфракрасных обогревательных приборов, каждый обогреватель должен быть направлен в свою слепую зону, без пересечения потоков или направления излучающих элементов на одной директории.

Для мощных обогревателей традиционно выбирают установку в углу на поворотных кронштейнах, позволяющих регулировать угол наклона отражающего зеркала инфракрасного нагревателя. Наилучший эффект достигается при установке излучающих обогревателей на потолок. Получается как бы антипод теплого пола. Потолочная схема позволяет максимально выровнять тепловой поток в помещении комнаты, подобно тому, как люминесцентные лампы создают равномерное освещение.

Важно! Тепловая энергия инфракрасного излучателя в несколько сот ватт в концентрированном виде может нагревать предметы до высокой температуры, поэтому в непосредственной близости, на расстоянии 60-70 см от обогревателя не должно быть пластиковых, бумажных и тканевых предметов.

В противном случае возможно коробление или выгорание поверхности, а при очень близком расположении или касании возможно частичное разрушение материала.

Оптимальное расположение обогревателя

Разумеется, одно излучение, даже самого мощного обогревателя, не может гарантированно прогревать каждый уголок помещения, все равно без конвекции не обойтись. Только теплый воздух, перемещающийся под действием вентиляционного потока, способен выровнять температуру и равномерно прогреть всю комнату.

Для разных помещений используется своя, наиболее оптимальная схема установки обогревателя:

  • Для спальной комнаты наиболее удобным и эффективным будет расположение инфракрасного нагревателя на максимальной высоте над изголовьем дивана или кровати, так, чтобы 2/3 поверхности располагалось в тени теплового потока;
  • Для кухни и гостиной комнаты установку обогревателя выполняют так, чтобы тепловой поток инфракрасного излучения был направлен в подоконное пространство, место притока холодного воздуха в помещение;
  • В прихожих и коридорах установку обогревателя выполняют на потолок с вертикальным направлением инфракрасного излучения вниз, на пол. Тепловой излучатель обладает поистине уникальной способностью быстро высушивать пол и удалять капли и остатки влаги, принесенной в помещение с улицы на обуви и верхней одежде. Чтобы не повредить обувь, ее нужно вовремя убирать из-под теплового потока обогревателя.

Кроме того, необходимо правильно рассчитать высоту потолочной подвески нагревателя. Для потолка в прихожей оптимальным вариантом будет расположение обогревателя в центре, при стандартной высоте потолочного перекрытия в 250 см, под инфракрасным нагревателем мощностью в 700 Вт комфортно будут ощущать себя только люди ростом 170-175см.

Поэтому при планировании установки инфракрасных нагревателей потребуется потолки в прихожей делать под 260-270 см, или вместо одного прибора использовать два маломощных обогревателя в 500 Вт, чтобы не пекло в макушку. С особенностями такой установки можно ознакомиться на видео:

Устанавливаем нагреватель своими силами

Простейший и наиболее эффективный способ установки предусматривает размещение обогревательного прибора на потолке помещения. Подвеска корпуса выполняется в следующем порядке:

  • На коротких торцах корпуса необходимо отвернуть саморезы и снять крышки, в прорези вставляются кронштейны подвеса и фиксируются защелкой;
  • По расстоянию между кронштейнами на потолке выполняется разметка мест установки анкерных крюков;
  • По разметке сверлятся отверстия в плите потолочного перекрытия, забиваются пробки и вворачивают крюки подвеса.

Перед тем как закрепить инфракрасный нагреватель, нужно будет проложить проводку от вводного щитка электросети к месту установки термостата и далее к обогревателю. Потолочные конструкции редко комплектуются встроенными термостатами, поэтому коробочку, отвечающую за управление процессом обогрева, ставят на высоте 1,6-1,7 м возле входа в помещение по приведенной схеме.

Для подключения инфракрасного обогревателя потребуется зачистить концы проводов и закрепить их в фишках согласно схеме, приведенной в паспорте на изделие или наклеенной на внутренней стороне крышки. Остается подключить проводку к отдельному пакетнику на щитке, и можно запускать инфракрасный обогреватель в дело.

Цифровые термостаты позволяют контролировать температуру в комнате с высокой точностью. Но на практике у инфракрасных приборов существует небольшая инерция обогрева. Например, выставляя на приборе температуру в помещении 22 о С, нагреватель в реальности будет поднимать ее на полградуса-градус выше, так как раскаленная излучающая спираль или панель обогревателя по инерции продолжает обогревать воздух еще 5-7 мин после отсечки питания термостатом.

Есть ли смысл связываться с инфракрасными нагревателями

Поклонников и ярых критиков отопления жилых помещений с помощью установок инфракрасного излучения примерно одинаковое количество. Стоит признать, что, несмотря на яростную критику почитателей водяного отопления, идея использования электрических инфракрасных обогревателей становится все более популярной.

Излучающие электрические обогреватели имеют свои, достаточно интересные преимущества:

  • Универсальность. Установить инфракрасный нагреватель можно на любой поверхности, под любым углом, без ограничений по высоте и способу креплений;
  • Локальность обогрева. Инфракрасный излучатель позволяет организовать обогрев части помещения, даже если нет возможности ограничить потери теплого воздуха;
  • Простота установки. Достаточно грамотно проложить электропроводку к местам установки обогревателей, подключить ввод в дом и счетчик, рассчитанный на повышенную мощность потребления электроэнергии;
  • Малая инерция инфракрасных обогревателей. Обогрев помещения прекращается через 10 минут после выключения электронагревателя;
  • Возможность плавной регулировки и точной дозировки подогрева помещения.

К сведению! Из-за очень небольшой тепловой инерции инфракрасных нагревателей температуру воздуха в помещении можно регулировать с точностью до полградуса, достаточно установить цифровые или даже механические термостаты.

Разумеется, подобные варианты удержания температуры воздуха в доме или квартире на заданном уровне можно реализовать и с помощью теплого пола или электрических конвекторов, но в обоих случаях хороших результатов можно достичь только при закрытых помещениях, когда нет сквозняков и проходных комнат.

Практика лишний раз доказывает, что применение излучающих устройств дает возможность отапливать помещение не менее эффективно, чем при использовании конвекторов или водяных и масляных радиаторов. В этом случае важно выбрать правильную схему и способ, как установить инфракрасный обогреватель.

Обычные электрические водо-масляные калориферы и радиаторы, независимо от схемы установки, греют воздух методом конвекции:

  • Большая часть теплоотдающей поверхности закрыта кожухом или экраном для улучшения, по замыслу разработчиков, притока воздуха к спиралям или трубчатым секциям;
  • В отдельных конструкциях конвекционные электрические обогреватели просто неудачно копируют форму чугунных батарей центрального отопления;
  • Такие конструкции обогревателей рассчитаны на установку в подоконные ниши, где теплый воздух смешивается с притоком холодного воздуха из вентиляционного клапана и хорошо растекается по всему помещению. Во всех остальных случаях эффективность и экономичность калориферов значительно ниже, чем у инфракрасных обогревателей.

Важно! Существует достаточно много сравнительных тестов, измеряющих теплопроизводительность, но наиболее достоверные данные показывают разницу между инфракрасными обогревателями и конвекторами почти на 18%.

Кроме того, инфракрасные обогреватели практически нечувствительны к положению корпуса, тогда как для конвектора производители требуют установку только в вертикальном положении, с углом наклона не менее 4-7 о.

Низкотемпературные инфракрасные нагреватели

Наиболее часто критикуемый недостаток инфракрасного нагревателя связан с высокой температурой излучающей поверхности. Чаще всего спираль или керамическая панель разогревается до 300-500 о С, что может вызывать пересушивание воздуха в помещении.

Относительно недавно для отопления стали использоваться так называемые холодные или низкотемпературные нагреватели. Выглядят новые инфракрасные обогреватели, как обычные квадратные облицовочные плиты размером 60 см или 50 см. Гладкая греющая поверхность изготавливается из полимеркерамики, с обратной стороны может стоять защитная решетка или пластиковая панель, закрывающая нагревающий элемент.

Такие обогреватели разогреваются до температуры 90-95 о С, поэтому даже при длительном соприкосновении с тканью, занавесками или мебелью повреждений не бывает. Установка такого инфракрасного нагревателя может быть выполнена практически в любом месте, но желательно не ближе 40-50 см к открытым частям тела, можно воспользоваться советом на видео:

Самое главное — эффективность отопления помещения такого нагревателя примерно на 20-25% выше, чем в сравнении с хвалеными конвекторами и масляными радиаторами.

Заключение

Для примера: обогрев обычной квартиры, площадью в 55-60 м 2 , без наружной теплоизоляции, с установкой инфракрасных обогревателей обойдется дешевле примерно на 25-30% обычного водяного централизованного отопления, видео Применение конвекторов по себестоимости примерно сопоставимо с централизованным отоплением, а использование электрокотла обходится на 10-15% дороже. Если к инфракрасным приборам добавить двухтарифный счетчик, то практическая выгода от установки обогревателя вырастет еще на 10%, при условии качественного утепления стен дома.

Так как регулятор температуры позволяет сэкономить более 25% электроэнергии и при этом сделать отопление максимально эффективным, в данной статье мы будем рассматривать правила подключения инфракрасного обогревателя через терморегулятор. Электромонтажные работы совсем простые, и сейчас Вы в этом убедитесь.

Необходимые инструменты и материалы

Для того чтобы быстро и без проблем установить инфракрасный обогреватель на потолке, Вам понадобятся следующие инструменты:

  1. Дрель либо шуруповерт (засверливать отверстия под крепления).
  2. Пассатижи (для укорачивания проводов).
  3. Индикаторная отвертка (определять фазу и ноль).
  4. Детектор металлов (по желанию, используется для поиска проводки и металлических объектов в стене, чтобы случайно не попасть в данные объекты при сверлении отверстий. Можно самостоятельно из подручных средств.
  5. Простой карандаш и строительная рулетка (отмечать места крепления на стене).

Что касается дополнительных материалов, то для установки и подключения инфракрасного обогревателя Вам могут понадобиться:

  1. Разборная электрическая вилка.
  2. Трехжильный медный кабель, сечением 2,5 мм.кв.
  3. Настенные крепления (приобретаются по необходимости, т.к. в комплекте идут только потолочные кронштейны).

Собрав весь необходимый перечень материалов и инструментов можно переходить к креплению и подключению обогревателя..

Основной процесс

Подвешивание корпуса

Для начала необходимо определить место установки инфракрасного обогревателя в доме (либо квартире). Как мы уже говорили выше, корпус можно размещать и на потолке, и на стенах, в зависимости от индивидуальных предпочтений хозяев.

Первым делом нужно самому разметить места установки креплений. Для этого используйте рулетку, которой отмерьте одинаковое расстояние от потолка к выбранной области. Рекомендуется также использовать строительный уровень, с помощью которого можно ровно выставить кронштейны в горизонтальной плоскости.

После разметки переходите к сверлению. Если потолок (либо стена) из дерева, просверлите отверстия дрелью. Если придется иметь дело с бетоном, не обойтись без перфоратора. В созданные отверстия необходимо вбить дюбеля и вкрутить кронштейны, после чего можно установить инфракрасный обогреватель на свое место.

Обращаем Ваше внимание на то, что конструкция агрегата бывает различной. Некоторые изделия имеют направляющие, фиксирующиеся в кронштейны. Более простой вариант – цепочки, закрепленные в потолке (к ним и цепляются специальные держатели). Также на рынке можно увидеть инфракрасные обогреватели на ножке, которые просто ставятся на полу.



Электромонтажные работы

Как мы говорили вначале, процесс подключения инфракрасного обогревателя к сети будет осуществляться с использованием регулятора температуры.

Сначала нужно подключить контакты разборной электрической вилки к клеммным колодкам терморегулятора, которые установлены в корпусе изделия. Каждое «гнездо» имеет свое обозначение: N – ноль, L – фаза. Следует отметить, что как нулевых, так и фазных клемм минимум по две (от сети к регулятору и от регулятора к обогревателю). Все довольно просто – зачищаете жилы, вставляете их в посадочные места до щелчка (либо затягиваете винтики). Обязательно соблюдайте , чтобы подключение было правильным.

К Вашему вниманию схемы правильного подключения:



Как Вы видите, подключить инфракрасный обогреватель через терморегулятор довольно просто, главное не перепутать провода и хорошенько поджать их в клеммниках.

Очень важный нюанс заключается в правильном выборе месторасположения регулятора. Не стоит устанавливать изделие рядом с обогревателем, т.к. в этом случае попадающий теплый воздух будет негативно влиять на точность измерений. Лучше всего размещать устройство в более отдаленной зоне, на высоте полутора метра над полом.

Также обратите внимание на то, что установить контроллер нужно в самой холодной комнате, иначе проблема с не будет решена полностью. Что касается количества обслуживаемых инфракрасных устройств одним регулятором температуры, то тут все зависит от мощности обогревателей. Обычно используют один контроллер 3 кВт на несколько изделий, суммарной мощности не более 2,5 кВт (чтобы был запас не менее 15%).

Установка инфракрасного обогревателя значительно упрощает жизнь в сезон холодов. Если вы неоднократно задумывались о подключении подобного девайса – эта статья написана именно для вас.

В ней мы не только подробно расскажем, что необходимо для самостоятельного подключения обогревателя и как вообще выполняется подобная процедура, но и объясним как выполнить подключение устройства через терморегулятор (который позволит сэкономить четверть расходуемой на обогрев электроэнергии). Весь процесс монтажа прост и доступен, в чем вы сможете наглядно убедиться сами. Итак, поехали!

Что нам пригодится?

Для оперативной установки инфракрасного обогревателя на потолке или стене комнаты нам понадобятся:

  • шуруповерт, дрель, а в некоторых случаях – перфоратор (пригодится для создания отверстий под крепления);
  • пассатижи (чтобы сделать провода короче);
  • отвертка-индикатор (с ее помощью мы определим ноль и фазу);
  • карандаш и рулетка (чтобы отмечать места креплений на стенке);
  • детектор металлов (это не обязательно, но желательно – детектор нужен для быстрого поиска электролинии в стене).

Из дополнительных материалов однозначно пригодятся:

  • трехжильный медный кабель с площадью сечения 2,5 квадратных миллиметров;
  • настенные крепления для обогревателя (так как в комплекте с устройством идут лишь кронштейны для потолка);
  • разборная электрическая вилка.

Пройдитесь еще раз по списку и убедитесь, что располагаете всем необходимым. Все в наличии? Значит, приступаем к делу.

Устанавливаем инфракрасный обогреватель

С чего начнем? Предлагаем начать с подвешивания корпуса устройства. Для этого предварительно нужно определиться с местом установки. Крепить обогреватель можно как к стене, так и к потолку – все зависит исключительно от персональных предпочтений хозяев дома или квартиры.


Для начала разместим места фиксации креплений. Берем в руки рулетку и простой карандаш, с помощью которых выполняем разметку. Не окажется лишним и строительный уровень, который поможет выставить кронштейны ровно по горизонтали.

Как только выполните разметку – переходите к сверлению. Справится с задачей поможет дрель (если это деревянная стена или потолок) либо перфоратор (который заменит дрель в том случае, если придется работать с бетоном). В полученные отверстия нужно вбить дюбеля и ввинтить в них кронштейны. Уже после этого на свое место устанавливается инфракрасный обогреватель.

Хотим обратить внимание на то, что нередко конструкция устройства имеет определенные особенности, по причине которых процедура крепления обогревателя может слегка отличаться от описанной выше. При этом наиболее практичным вариантом среди всех видов креплений являются цепочки, зафиксированные в потолке. К подобным цепочкам в свою очередь крепятся специальные держатели. Также нередко встречаются инфракрасные обогреватели на специальной ножке – такие устройства всегда можно просто поставить на пол, особо не заморачиваясь с их фиксацией.

Что ж, когда последнее крепление надежно зафиксировано – можно смело приступать к подключению агрегата к сети. Как мы уже говорили, процедура подсоединения к линии будет выполнена посредством использования терморегулятора. Для начала подсоединяем контакты разборной вилки к клеммным колодкам регулятора. При этом каждое отдельное гнездо будет иметь свою маркировку, где L – это фаза, а N – это ноль.

Нулевых и фазных клемм всегда минимум по две штуки (от электрической сети к регулятору и от регулятора к инфракрасному обогревателю). Дальнейшие действия просты – необходимо зачистить жилы и закрепить их в посадочных местах. Также не забывайте соблюдать цветовую маркировку проводов для того, чтобы подключение было верным.

Примеры схем верно выполненного подключения:



 Схема подключения инфракрасного обогревателя через терморегулятор

Как видите сами, подключение обогревателя через регулятор температуры – процесс весьма легкий. Главное – не запутаться в проводах и надежно зажать их в клеммниках. Также важно верно подобрать месторасположение терморегулятора. Он должен находиться поодаль от самого обогревателя – на высоте около 1,5 метра от пола (где его не будет задевать нагретый агрегатом воздух). Что еще немаловажно – контроллер необходимо размещать в наиболее прохладной комнате.

Касаемо же, количества обогревателей, которые могут быть обслужены одним регулятором – здесь все зависит от мощности отопительных приборов. Зачастую один контроллер на 3 киловатта используется сразу с несколькими устройствами, суммарная мощность которых не превышает значение в 2,5 киловатт (в таком случае запас составляет как минимум 15 %).

И напоследок

  1. Терморегялуторы бывают как электронные, так и механические. Второй вариант доступее и проще в эксплуатации. Первый – это современные изделия с гораздо большим количеством возможностей, позволяющих не только сэкономить на отоплении, но и сделать его полностью автоматическим. Что рекомендуем выбрать мы? Конечно же, современные электронные изделия, с помощью которых управление системой становится гораздо более приятным и эффективным процессом.
  2. Инфракрасные обогреватели имеют различные вариации дизайна. Это удобно и эстетично, ведь покупатель всегда сможет подобрать прибор, максимально сочетающийся с дизайном его собственного жилья. Так вы можете приобрести как классический белый вариант агрегата (скажем, для ванной комнаты), так и устройство с дизайном «под дерево» (для помещений, отделка стен которых осуществлена деревянной вагонкой).
