Как сделать самодельный мотокультиватор. Самодельный мотоблок: изготовление техники своими руками

23.06.2020

Обрабатывать участок с большой площадью, на котором значительная часть территории отводится под огород, обходясь лишь подручными инструментами – непростая задача. Работы по рыхлению, копанию, а также прополке огорода вручную отнимают немало сил и времени. Хорошо, когда есть возможность приобрести мотоблок, который станет незаменимым помощником на участке. Но облегчить работы на земле, можно и сделав мотоблок своими руками.

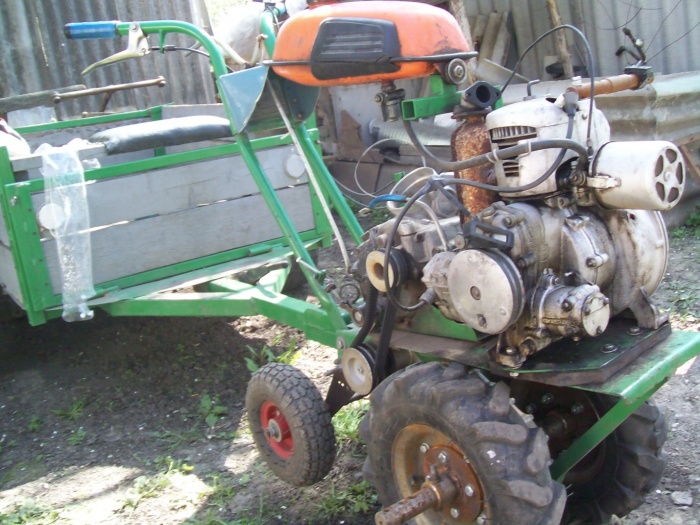

Сооружаем мотоблок по инструкции от Архипова

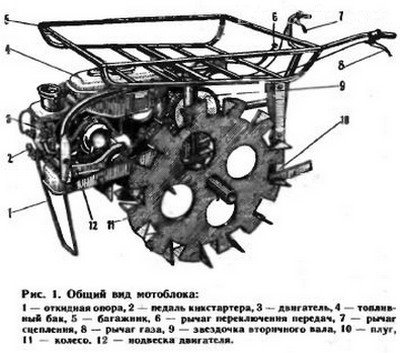

Устройство мотоблока представляет собой самоходную машину на двух колесах, оборудованную движком, снятым с мотороллера ВП-150М. Причиной выбора именно этого двигателя послужило то, что он имеет такое конструктивное решение, благодаря которому осуществляется принудительное охлаждение головки цилиндра воздухом.

Такой мотор от мотороллера способен работать при наименьших скоростях на довольно больших нагрузках

Для строительства мотоблока мастер использовал взятые с мотороллера тросы управления, подвески двигателя, а также двойную дугу рамы, рукоятки и цепи. Остальные детали конструкции были промышленного производства

Отдельно конструктор изготовил сваренную из труб П-образную раму и выточенную на токарном станке колесную ось. Сделал он также для основной и регулирующих тяг 3 самодельных шарнира. Они будут использоваться в качестве соединяющих элементов между самим мотоблоком, его рулем и плугом.

На раме агрегата посредством сварки прикреплена стальная труба, завершающая осью, которая необходима для осуществления натяжения идущих к коробке передач двигателя тросов. Само натяжение осуществляется посредством качающегося коромысла, в качестве ручки переключения передач которого выступает приваренный отрезок стальной трубы.

Шаг цепей, применяемых для создания устройства, составляет 12,7 мм и 15,9 мм. Число зубьев у звездочек: выходной вал – 11, вторичный вал – 20 и 60, ходовая ось – 40.

Чем хороша именно эта конструкция?

Аналогов подобной модели существует не один десяток, но в сравнении с ними оригинальная модель мотоблока калужского мастера имеет ряд неоспоримых преимуществ.

Шарнирное соединение. Обрабатывающие инструменты и тягачи большинства подобных моделей имеют жесткое соединение, что усложняет маневрирование агрегата и затрудняет тем самым работу с ним. Детали данного сельхозагрегата соединены посредством шарниров. Это дает возможность в процессе работы при необходимости менять направление движения, не вынимая плуга из борозды.
Смещение оси к направлению движения. Многие хозяева, при обработке грунта с применением мотоблока сталкивались с такой трудностью, что в процессе продвижения вперед под действием сопротивления почвы, агрегат уводит в сторону. Для выравнивания же борозды следует прикладывать немало усилий. Чтобы компенсировать такой занос, мастер расположил ось плуга под небольшим углом в сторону движения. При пахоте конструкция немного повернута влево. Нужное положение всегда можно отрегулировать тремя шарнирами тяги.
Уровень заданной глубины пахоты. Если в других моделях глубина распашки поддерживается путем опускания или подъема плуга, то при работе с этим мотоблоком она выполняется автоматически. Регулирование осуществляется за счет изменения угла плуга по отношению к борозде. Конструкция оборудуется полевой доской, которая выступает в качестве подъемной силы при зарывании плуга. Если же, напротив, лемех появляется над поверхностью земли, то моментально увеличивается его угол атаки, под действием которого он вновь погружается в грунт на заданную глубину.

Пошаговая технология сборки устройства

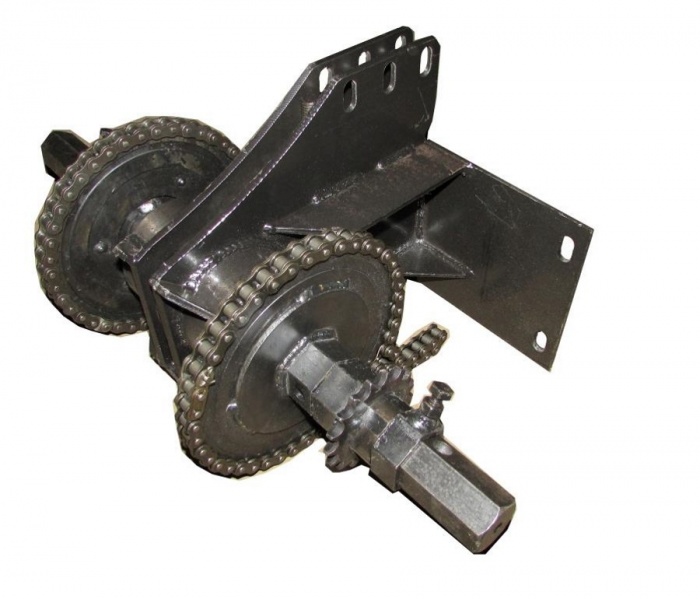

Сборку конструкции начинают с обустройства ходового вала. Для этого к нему прикрепляют корпус с подшипниками, приваривают звездочку и монтируют обгонные муфты, которые в процессе работы будут осуществлять функцию дифференциала. После этого конструкция оборудуется колесами и рамой. На закрепленную раму устанавливают телескопическую тягу, плуг и руль.

Основные элементы ходового вала: 1 – вал, 2 – звездочка, 3 – крышка, 4 – корпус подшипника, 5 – опорная площадка, 6 – подшипник № 308, 7 – корпус обгонной муфты, 8 – ось собачки, 9 – собачка,10 – храповик, 11 – подшипник № 307, 12 – шайбы, 13 – колесо, 14 – пружина собачки

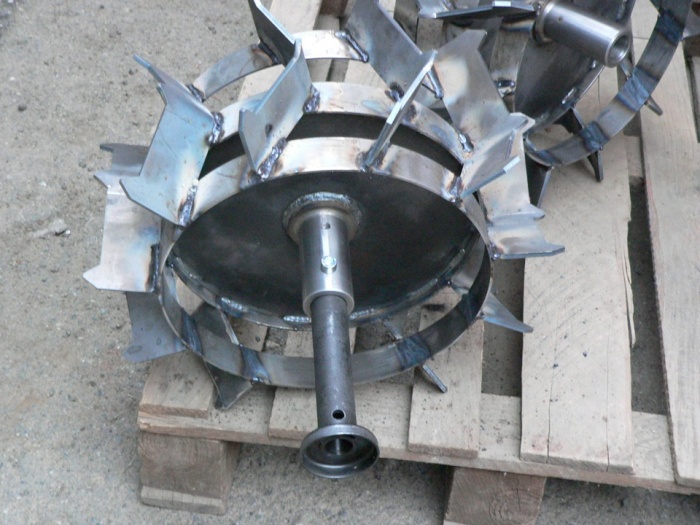

Сельскохозяйственный мотоблок оборудован специальными колесами, которые в отличие от резиновых аналогов, способны обеспечить лучшее сцепление с грунтом.

Такие металлические колеса не забиваются землей. При соприкосновении с грунтом они не уплотняют его, а наоборот разрыхляют

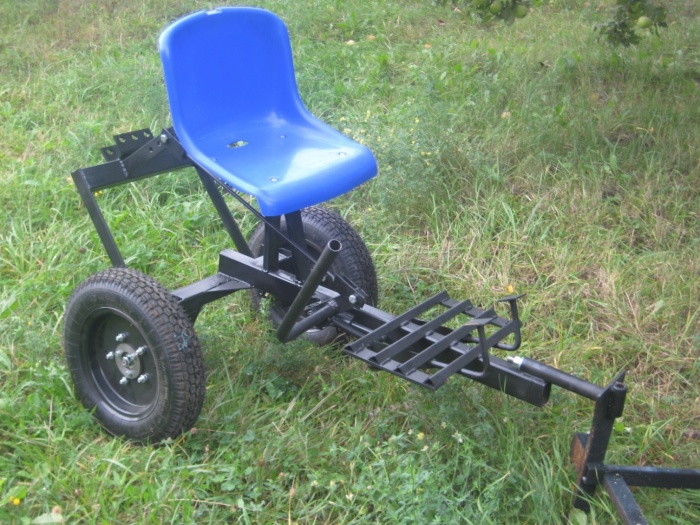

Для соединения рамы агрегата с подвеской двигателя и рамой самого мотороллера используют две дугообразные трубы. Между ними предусмотрено место для размещения топливного бака.

Для обустройства двигателя используется кронштейн, завершающийся стальной осью длиной в 150 мм. Кронштейн приваривают консольно к П-образной раме конструкции. На саму ось подвешивают мотор с подвеской. Собранную конструкцию соединяют с дугообразными дугами рамы. Лишь после этого монтируют вторичный вал, протягивают тросы управления и натягивают цепи.

Основные элементы узла управления: 1 – соединительная ось, 2 – планка, 3 – труба, 4 – рукоятки

Соединительные элементы конструкции: 1 – основная тяга, 2 – регулирующая тяга

Как это все дело работает – видео пример

Наглядный пример применения мотоблока:

Как можно модернизировать самодельный мотоблок?

Мотоблок Архипова многофункционален. Его можно задействовать в качестве плуга, либо же . Для этого достаточно съемные детали для плуга заменить деталями со снятыми отвалами для культиватора. Мотоблок по мере продвижения будет заглублять борозды в землю и укладывать в них картофельные клубни. Чтобы запахать клубни нужно лишь установить на место отвалы и пройтись агрегатом между высаженными рядами.

Сельхозагрегат удобен и при сборе урожая. Используя разные отвалы можно изменять ширину захвата. Агрегат хорош и тем, что способен собирать пропущенный картофель и оставшуюся после уборки ботву растений. Для этих целей его оборудуют граблями или бороной.

Универсальную конструкцию можно использовать не только для проведения сельскохозяйственных работ. В зимнюю пору его с успехом применяют для уборки снега. Верный помощник пригодится и для уборки дорожек придомовой территории. Установив на мотоблок валик с круглой щеточкой и дополнительную звездочку, хозяин облегчит себе работу по расчистке тротуаров.

13067 08.10.2019 7 мин.

Если раньше боронить и пахать приходилось практически вручную, с использованием минимального количества вспомогательных инструментов, то теперь это можно было делать с помощью специальной техники. В данном случае, речь идет о мотоблоках – агрегатах, являющихся полноценными помощниками в условиях сада и огорода. Однако, стоимость всех этих оборудований достаточно высока, учитывая еще и стоимость самого мотоблока, поэтому многие мастера приспособились изготавливать новые самоделки того или иного технического средства.

Неудивительно, что рост подобного интереса к данной технике был сопряжен с использованием различного дополнительного оборудования прицепного и навесного типа (КУН), которые значительным образом расширяют функциональность мотоблока.

Об устройстве мотоблока

Далее вы узнаете выбрать.Чтобы было понятнее, в чем же состоит принцип самодельного изготовления мотоблока и его дополнительных комплектующих, надо детальным образом рассмотреть само устройство мотоблока как средство малой механизации. Итак, данный агрегат включает в себя несколько основных рабочих узлов:

Основная движущая сила, т.е. двигатель.
Трансмиссия.
Ходовая часть.
Основные элементы управления.

Двигатель

В качестве основной движущей силы в конструкции мотоблоков используется стандартный двигатель внутреннего сгорания. В зависимости от типа и марки мотоблока, например , применяемый двигатель может быть различным:

Бензиновый 4-тактный двигатель. Этот движок используется для агрегатов, относящихся к легкому и среднему классу устройств.
Дизельный 4-тактный двигатель. Подобного рода моторы используются на тяжелых и мощных мотоблоках, предназначенных для работы на самых сложных участках поверхности.

Видео: Лучший дизельный мотоблок

Более подробно о работе дизельного мотоблока смотрите на видео:

Безусловно, встречаются в комплектации и 2-тактные моторы, но они используются в довольно старых моделях мотоблока, существенно уступая 4-тактным по силовой тяге. Однако, большинству потребителей достаются именно 4-тактные двигатели, работающие на бензине. В их устройство входят следующие системы:

Система, отвечающая за подачу горючего. Состоит из бака с горючим, карбюратора, воздушного фильтра и шланга для топлива.
Смазочная система, осуществляющая процесс смазывания тех деталей, которые трутся между собой.
Стартер, обеспечивающий раскрутку коленвала.
Охлаждающая система, которая уводит тепло от блока цилиндра мотора при помощи воздушного потока.
Система зажигания, которая производит искру на свече зажигания.
Газораспределительная система, которая обеспечивает поступление топливовоздушной смеси в цилиндр мотора, а также отвечает за выход отработанных газов.

Важно то, что двигатель продается уже со всеми основными рабочими системами, что существенно облегчает процесс самодельного изготовления мотоблока.

Трансмиссия

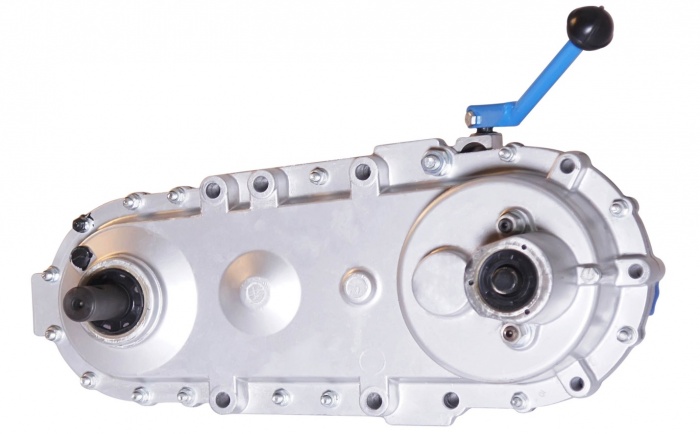

Основной функцией трансмиссии является передача крутящего момента от мотора к колесной базе, а также регулирование скоростей и смену движения агрегата. В её конструкцию входит несколько рабочих узлов: редуктора, сцепления, коробки передач и дифференциала (есть не во всех моделях).

Трансмиссия может быть нескольких типов:

Шестеренчатая.
Ременная.
Цепная.
Комбинированная.

В основном, классический тип шестеренчатой трансмиссии используется на тяжелых мотоблоках, а состоит он из конических и цилиндрических шестерен.

Остальные типы трансмиссии используются в легких и средних типах мотоблоков. При этом, вне зависимости от типа трансмиссии, в конструкции находится ВОМ – вал отбора мощности, который передает крутящий момент к рабочим узлам агрегата.

Что касается сцепления, то оно может быть различным:

В виде клиноременной передачи. Суть процесса состоит в рычаге сцепления, которая натягивает или ослабляет ремень, чем передает, либо прекращает передачу крутящего момента от мотора к редуктору.
Однодисковое или многодисковое сцепления сухого или мокрого типа.
Коническая муфта.

В большинстве качественных мотоблоков , используется второй тип сцепления, который отличается наибольшей надежностью.

Ходовая часть

Ходовая часть включает в себя не только непосредственно саму колесную базу, но и рамную конструкцию, к которой эти колеса крепятся, и где располагаются основные рабочие узлы мотоблока.

В более современных моделях мотоблока предусмотрено изменение расстояния между парой колес, что позволяет регулировать размер колеи мотоблока.

На сегодняшний день, различают два вида колес – пневматические и металлические с грунтозацепами.

Основные элементы управления

Управление мотоблоком находится на рукоятке агрегата, отвечая за изменение скорости и направления движения устройства. Среди элементов управления находятся:

Рычаги, руль и переключатели скоростей.
Управление сцеплением.
Рычаг или кнопка остановки двигателя.
Подачи газа и т.д.

В конструкции мотоблока отсутствует сиденье для человека (как и в ), поэтому само управление производится человеком собственноручно.

Приспособления для мотоблока своими руками

Начать разбор самоделок хотелось бы с непосредственного изготовления мотоблоков своими руками. Здесь не идет речь, что агрегат мы будем делать с нуля, ведь это технически невозможно для домашних условий.

Основные рабочие узлы будут взяты от другой техники, нам остается лишь подготовить определенную базу, на которой можно было успешно соединить все органы мотоблока.

Хотелось бы рассказать про мотоблоки дизельные на 4 колесах, самоделка которых будет рассмотрена позже. По своей сути, эти агрегаты похожи внешне и по своим техническим данным на полноценные минитрактора.

В помощь фермерам компании выпускают разнообразную специальную технику, чтобы облегчить работу и обслуживание хозяйства. все об устройстве и характеристиках зернодробилки Хрюша.

Миллионы людей на нашей земле занимаются огородничеством и земледелием. - сэкономят ваши время, здоровье и силы.

Тем, кто обладает собственным домашним хозяйством стоит узнать, что собой представляет процесс доения при помощи доильного аппарата. Перейдя по ознакомитесь с доильным аппаратом АИД 2.

Единственным различием является отсутствие у мотоблоков блокировки дифференциала, а в остальном они очень похожи – и присутствие водительского сиденья, и рулевое управление, и наличие двух пар колес.

Понятно, что переделка будет основываться на добавлении к имеющемуся мотоблоку нескольких дополнительных узлов – дополнительной рамы ко второй паре колес, установке руля и кресла, под которым должно находиться управление скоростями и т.д.

Видео: Минитрактор из мотоблока Нева МБ2

Готовый вариант стоит порядка 120 тысяч рублей, поэтому далеко не у каждого есть средства для его приобретения. Здесь становится целесообразным самодельное изготовление, которое набирает популярность с каждым годом.

Как сделать четырёхколесный мотоблок

Чтобы сделать полноценный 4-колесный мотоблок, нам понадобится довольно мощный базовый агрегат (Зубр, Нева и т.д.). В данном случае, рассмотрим переделку из мотоблока Нева, потому что он достаточно распространен в нашей стране.

Для большего удобства можно приобрести готовый комплект для переделки, который стоит порядка 30 тысяч рублей.

Условно разделим процесс сборки на несколько этапов:

В первую очередь, нам надо позаботится об изготовлении рамы. Речь идет о дополнительной конструкции несущего типа, под которой будет располагаться вторая пара колес. Для изготовления рамы нам понадобятся куски трубы и металлические уголки.
Особых требований к параметрам трубы нет, но нужно учитывать, что нагрузка на данные элементы будет достаточной.
Элементы трубы нужно разрезать болгаркой, после чего скрепить их между собой при помощи болтов. Для лучшей устойчивости конструкции, можно приварить поперечную стальную балку.
Также нужно приварить к раме устройство для крепления навесного и прицепного оборудования. Крепить можно как спереди, так и сзади агрегата.
Для крепления передней пары колес нам понадобится металлическая труба, диаметр которой должен совпадать с шириной передней оси. К трубе необходимо прикрепить колесные ступицы.
По центру нужно просверлить отверстие сквозного типа, через которое крепим конструкцию к передней раме. Далее устанавливается редуктор и рулевые тяги. Затем устанавливаем руль.
В качестве колес можно использовать старые от советских автомобилей.
Имеющийся двигатель устанавливаем на переднюю часть конструкции. Делается это для того, чтобы мотоблок был более устойчив на поверхности, ведь сзади него будет располагаться навесное или прицепное оборудование.

Кстати, будет соединяться с мотоблоком при помощи фаркопа (для и специального кронштейна (для навесного оборудования).

Подобные самоделки для мотоблока своими руками достаточно надежны и практичны в эксплуатации, ведь вся конструкция получается более монолитной, представляющей полноценное устройство с сиденьем и рулем. По своей функциональности, они даже сопоставимы с минитракторами, которые стоят не в пример дороже.

Рассмотрим дополнительно самоделки для мотоблока Нева своими руками, раз уж он пользуется такой популярностью. В частности, можно изготовить несколько вариантов дополнительного оборудования:

Отвал для мотоблока.
дискового типа и т.д.

Отвал

Отвал необходим не только для уборки снега зимой, но и для расчистки от различного мусора. Для его изготовления нам понадобится обычный листовой металл, толщина которого будет составлять порядка 2 мм. Внутри него нужно приварить 4 ребра из такой же стали, но толщиной порядка 4 мм.

В них нужно просверлить отверстия, через которые будет осуществляться крепление отвала со штангами. Нижнюю часть конструкции лучше всего обшить жестью, что предотвратить зарывание отвала в землю.

Окучник

Для его изготовления нам понадобится пара обычных металлических крышек от кастрюль (эмалированные, в данном случае, не подойдут). Диаметр их должен составлять порядка 500 мм. Далее затачиваем края крышек на шлифовальном станке, чтобы они лучше входили в почву.

Дисковые окучники нужно прикрепить к самодельной тележке с колесами. Изготавливаются они из обычных втулок и труб, сваренных между собой.

Приставки к мотоблокам и мотокультиваторам, самоделки которых можно вполне изготовить самостоятельно, бывают самых различных видов:

Оборудования для прополки.
Картофелекопалки и картофелесажалки.
Снегоуборщики и т.д.

Прицеп-самоделка

Прицепы для мотоблока и их самоделки представляют собой довольно простую конструкцию, состоящую из обычного ящика с бортами, расположенного на колесной базе.

Для самостоятельного изготовления прицепа нам понадобится:

Профтруба 40×25 мм и 25×25 мм. Она нужна для изготовления самой сцепки тележки с мотоблоком, а также для изготовления бортов – внутри и под прицепом.
Для кузова нам нужно изготовить рамную конструкцию из профтрубы 40×25 см и 25×25 см. Дно кузова можно сделать из обычного куска листового металла. К дну кузова нужно приварить куски профтрубы таким образом, чтобы получилась решетка. Сверху на эти грани приваривается полноценный кусок профтрубы по всему периметру.
На готовую раму нужно установить профлист, который будет выполнять функцию бортов. Высота каждого борта составляет примерно 30 см.
Задний борт нужно сделать откидным. В качестве защелок используем обычные шпингалеты, которые нужно прикрепить с двух сторон борта. К дну кузова данный борт крепится при помощи обычных петлей от дверей. На этом же борту можно установить катафоты, выполняющие роль светоотражателей.
Колеса можно взять от автомобилей Ока или Жигули – их диаметр будет оптимальным.
Мост также можно взять от старых Жигулей. Колеса к нему крепятся при помощи пары подшипников. Закрепить мост к раме можно при помощи кусков трубы, до две с каждой стороны. Одни концы трубы привариваются к мосту, а вторые – к кузову.

Целесообразность изготовления самодельного прицепа довольно понятна, ведь стоимость всех затрат на самоделку составляет порядка 4 тысяч рублей, что в несколько раз ниже, чем цена готового прицепа в магазине.

Лучшее самодельное оборудование

Самоделки с двигателем от мотоблока (читайте )также представляют определенный интерес. Среди них, наибольший интерес вызывает изготовление снегохода. В качестве ходовой части можно использовать транспортировочную ленту, на которой нужно прикрепить снегозацепы.

Кроме того, интересными являются варианты изготовления из мотоблока других различных видов техники:

Вездеходы. По типу конструкции напоминают минитрактора, но обладают колесами более высокого диаметра. Необходимо это для того, чтобы агрегат мог проходить по самым и труднопроходимым местностям.
Минитрактора. Данную конструкцию мы уже рассматривали, включающую в себя дополнительную часть рамы под вторую пару колес, а также рули и водительское место.

Заключение

Мотоблочные самоделки своими руками, чертежи которых можно найти в интернете, представляют собой оптимальный выход для тех, у кого нет возможности тратить лишние средства на приобретение дополнительного оборудования.

Учитывая, что экономия получается значительная, появляется очень много желающих изготовить подобные технические средства собственноручно.

Если вы житель сельской местности или заядлый дачник, то рано или поздно у вас родится идея механизировать свой труд. На сегодняшний день рынок может предложить массу готовых решений для выполнения широкого спектра работ. Их единственным недостатком является дороговизна.

Самый популярный сельскохозяйственный агрегат – мотоблок как помощник в любой работе от вспашки до уборки урожая. Он может быть бензиновый, дизельный или электрический. Далее пойдет речь о том, как сделать мотоблок своими руками при минимальном вложении средств.

1 Зачем конструировать мотоблок своими руками?

Практически нулевая стоимость – основное преимущество над покупной техникой. Все нужные материалы можно найти в своем сарае или купить у соседей за копейки. Его собирают из бензопилы, мотороллера, мопеда, из мотоцикла Урал.

Для создания такого устройства используют любой бензиновый, дизельный или электрический . Такой агрегат, сделанный своими руками, не уступит заводским моделям в качестве и надежности.

1.1 Что потребуется в работе над мотоблоком?

Чтобы работа проходила быстро и качественно, вам нужно иметь необходимый инструмент:

болгарку и круги по металлу;
сварочный аппарат;
дрель;
накидные ключи;
пассатижи.

2 Что можно модернизировать под мотоблок?

Чтобы сделать дома мотоблок, вам не нужно каких-то особых вложений. Все, что нужно, найти легко. Рассмотрим несколько вариантов создания агрегата дома.

2.1 Мотоблок из ЗАЗ

Перед началом работы, необходимо разработать все чертежи для сборки на базе КПП от ЗАЗ. Ваш помощник будет изготовлен на основе одноосного шасси, и является малогабаритным трактором.

Мотоблоки самодельные из кпп ЗАЗ – отличный вариант, как дешево, быстро и надежно обеспечить себя техникой для сельскохозяйственных работ. Такой агрегат сможет:

культивировать;
орать;
копать;
фрезеровать;
перевозить груз до 800 кг.

В процессе сооружения создатель может столкнуться со многими нюансами, поэтому, перед тем, как начать сборку, необходимо детально изучить конструкционные особенности агрегата.

Самоделки для мотоблока – важные дополнения. С их помощью ваш инструмент из ЗАЗ станет более функциональным помощником по хозяйству.

Для сооружения понадобится:

кпп ЗАЗ;
бортовые редукторы;
колеса;
передняя подвеска;
рулевая рейка.

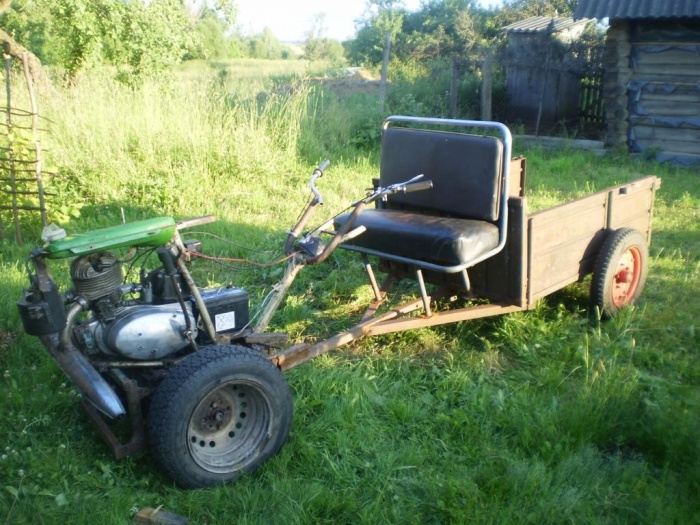

2.2 Сборка мотоблока из мотороллера или мопеда

2.3 Самодельный мотоблок из китайского мопеда (видео)

2.4 Мотоблок из бензопилы

Самодельный мотоблок из бензопилы – популярное явление в приусадебных хозяйствах. В основном, подкупает простота такого изделия любого, кто знаком с черчением. Чертеж необходим для соблюдения высочайшей точности при монтаже.

Если у вас в хозяйстве есть ненужная пила, вы легко можете переоборудовать ее на мотокультиватор своими руками. Чаще всего такой агрегат делают из бензопилы Урал, благодаря низкой стоимости и высокой мощности стартового оборудования. В таком агрегате будут сочетаться немаловажные качества:

высокая мощность и производительность;
легкость;
очень компактный агрегат.

Для конструирования вам понадобится стандартный набор инструментов. Мотоблоки и мотокультиваторы из бензопил (Урал и др.) самые выгодные в экономическом плане.

Сам процесс стандартно начинается с создания рамы. Такая рама делается в форме куба с углами 3,2×3,2 см. Двигатель крепится на поперечины каркаса. Под ним нужно аккуратно установить бак для горючего. Целесообразно использовать при этом кронштейны. На опоры привариваются подшипники.
Центр тяжести расположен над колесной опорой. Если приварить трубы к такому устройству, то получите ручное управление. Замок зажигания для заводки двигателя подойдет любой, к примеру от жигулей или запорожца.

Главные плюсы мотоблока из бензопилы своими руками:

не требователен к смазочным материалам;
не требователен к горючему;
работает автономно;
компактный, используется для работы в труднодоступных местах.

Выше перечислены удачные варианты сборки мотоблока из подручных материалов. Возможно также сделать мотоблок из мотоцикла своими руками, но это требует дополнительных навыков и оборудования в виде токарного и фрезерного станков. Однако отметим, что самодельный мотоблок из мотоцикла имеет большую мощность и способен работать с любым навесным оборудованием.

У тех, кто владеет большим земельным участком, может появиться идея приобрести сельскохозяйственный агрегат, который облегчит труд, связанный с обработкой почвы. В наше время есть возможность выбрать именно тот механизм, который сможет с легкостью выполнять человеческую работу. Но большинство агрегатов имеют один недостаток, который способен негативно повлиять на покупку. Этим недостатком является высокая стоимость. Однако и в такой ситуации можно найти выход из положения. Для этого не нужно тратить столько средств, сколько потребуется на обновку, а достаточно лишь уделить свое личное время на то, чтобы изготовить устройство своими руками.

Преимущества самодельного мотоблока

Наиболее востребованным и популярным сельскохозяйственным аппаратом является мотоблок. Он представляет собой оборудование, без которого землевладельцу очень сложно вручную справиться со вспашкой почвы, собиранием урожая и другими затратными процессами. А в зимнее время года есть возможность с легкостью расчищать дороги от снега с помощью лопаты, которую можно установить на мотоблок.

Вездеход из мотоблока может работать в труднодоступных местах и еще производить обработку участков, размер которых достигает одного квадратного метра. Землевладельцы всегда могут отыскать и другие работы, с которыми поможет справиться представленный агрегат.

Среди главных преимуществ устройства можно выделить следующее:

малое количество потребляемого топлива, что позволит владельцу затратить минимальное количество денежных средств;
стандартный объём бака, который в среднем равен 4,8 литрам. Как раз такого количества вполне хватит на непрерывную работу около половины дня или даже больше.

То, что данное устройство незаменимо в сельском хозяйстве — это неоспоримый факт. Без него землевладельцу пришлось бы тратить огромное количество собственного времени и физических сил на то, чтобы обрабатывать почву, вскапывать, окучивать, засаживать и выкапывать корнеплоды. Можно даже сделать пневмоход из мотоблока! Но вопрос упирается в высокую стоимость такого железного помощника.
Качественный импортный агрегат очень затратный, а дешевый китайский вариант весьма ненадежен, поэтому может в любой момент подвести. Оптимальным решением будет сделать самодельный мотоблок своими руками. Переделка мотоблока, который устарел – тоже весьма рационально.

Благодаря такой самоделки из мотоблока своими руками можно будет выполнять следующие работы:

перевозку груза с максимальным весом в 250-300 кг. Для этого потребуется присоединить к мотоблоку прицепом, в комплектации с местом для перевозки тяжелых грузов;
вспахивание и боронование почвы при помощи наличия в устройстве таких инструментов, как культиватор, борон и фрез;
посадку корнеплодов и собирание урожая, на что в ручном режиме человек бы тратил много времени;
подметание, бурение и уборка снега;
удобрение почвы.

Без сомнения, такое самодельное устройство ничем не уступает заводским моделям. У него может быть аналогичный, а то и выше уровень качества и надежности.

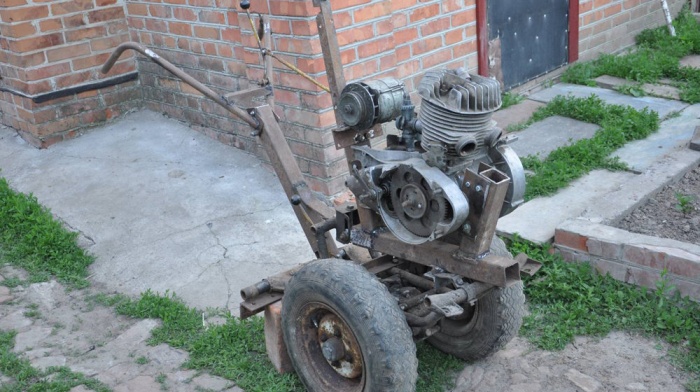

Как собрать мотоблок своими руками

Прежде, чем начать собирать самодельный мотоблок, нужно определиться с тем, какова будет мощность сделанного оборудования. Если вы хотите потом сделать квадроцикл из мотоблока, то потребуется мощный силовой агрегат. Именно от этого будут зависеть следующие работы.

Для того чтобы изготовить устройство своими руками из подручных материалов, необходимо иметь в наличии металлообрабатывающие инструменты:

болгарку с отрезными дисками;
электрическую дрель с набором подходящих сверл;
аппарат для сваривания, маску, электроды;
набор инструментов для слесаря.

Перед тем, как сделать мотоблок своими руками, рекомендуется узнать подробную информацию о нескольких моделях заводского изготовления. Для того чтобы собрать данное устройство своими руками, должно быть хотя бы немного знаний, касательно работы двигателя внутреннего сгорания. Нужно знать, что самодельный мотоблок может иметь запчасти из бензопилы или мотоцикла.

Перед сборкой оборудования необходимо подобрать основные узлы и детали. Величина приспособления будет зависеть от имеющегося силового агрегата, размера колес и устройства подвески. Желательно, чтобы под рукой была схема, в которой будет указано, где должны располагаться основные элементы.

Начинать собирать самодельные мотоблоки следует со сбора рамы, которой может стать стальная труба. Кроме того, в комплектацию необходимо добавить цепной редуктор и установить ходовую часть. К нему прикрепляется конструкция, позволяющая присоединять транспортную тележку и другие навесные устройства.

Конструкцию можно сделать даже с китайским двигателем. Дабы облегчить свой труд, рекомендуется разрабатывать самодельные мотоблоки своими руками таким образом, чтобы они были многофункциональными.

Превращение мотоцикла в мотоблок

Для того чтобы сделать самодельный мотоблок из мотоцикла, необходимо предварительно подготовить чертежи ожидаемого в итоге агрегата. Абсолютно все самоделки из мотоблока создаются при условии наименьшей модернизации использованных узлов от мотоцикла. Чтобы создать такую конструкцию, необходимо иметь запас опыта и обладать определенными знаниями в данной сферы, тогда можно будет сделать даже снегоход из мотоблока.

Создаются такие мотоблоки с предварительно разработанной трансмиссией, состоящей из многих этапов. Одним из основных элементов данной конструкции является редуктор, в комплекте с которым идет переходник. Устройство достаточно сложно укомплектовать главным редуктором.

Помимо этого, сделанный мотоблок из ЗАЗ будет изготовлен на базе одноосного шасси, и будет представлять собой малогабаритный трактор. Переделка мотоблока занимает много времени, но зато это лучший вариант на случай, если есть желание обзавестись техникой, которая была бы способна выполнять все сельскохозяйственные работы. Более того, чтобы они выполнялась очень быстро, качественно и относительно дешево, если сравнивать с новым оборудованием.

Перед началом работ необходимо тщательно изучить строение мотоблока. Для его создания потребуется двигатель от мотоцикла или бензопилы. Но стоит помнить, что должна быть мощной. При желании может быть изготовлена борона для мотоблока своими руками, а также другое навесное оборудование.

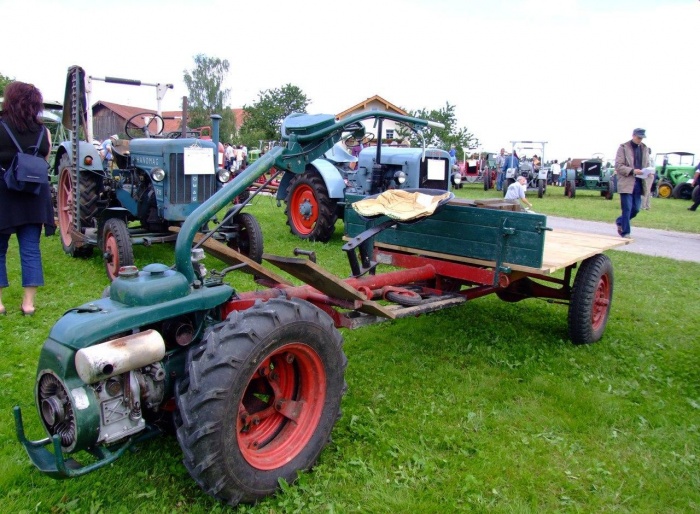

Общее описание мотоблоков

У многих нет возможности вспахивать землю при помощи трактора, а вручную обрабатывать даже небольшой огород достаточно трудно. Но если у владельца участка есть мотоблок, таких проблем не возникает, так как обработка почвы происходит быстро и достаточно легко.

Одним из преимуществ описываемых агрегатов является небольшое количество потребляемого топлива. Многим владельцам таких изделий хватает 5 литров бензина на несколько часов работы. Но не все имеют возможность приобрести заводскую конструкцию, так как дешевые модели являются недостаточно мощными для выполнения всех работ, а более качественные изделия могут купить далеко не все владельцы участков.

Если же использовать старую технику в качестве донора, можно создать надежный мотоблок для огорода своими руками, который прослужит несколько десятков лет. При этом создать конструкцию можно без траты большого количества денег.

При помощи описываемого агрегата можно выполнять такие работы, как:

Перевозка грузов. При мощи мотоблока можно переводить груз до 300 кг. Для этого к агрегату присоединяется прицеп.
Вспашка почвы, а также боронование. Это производится при помощи такого навесного оборудования, как бороны, фрезы и культиватора.
Посадка культур.
Удобрение почвы на своем участке.
Окучивание.
Сбор картофеля.

Также мотоблок может быть использован для таких работ, как бурение, уборка снега и подметание территории.

Что нужно для создания мотоблока

Прежде чем начинать собирать агрегат, нужно определить мощность будущей конструкции. Если донором для нового устройства является бензопила, лучше выбирать мощный двигатель «Урала». Также для создания мотоблока подойдет мотор старого мотоцикла.

У многих остались старые мотоциклы, которые перестали использоваться, поэтому найти такие не составит труда. Средняя мощность многих старых мотоциклов равна 16-22 лошадиным силам.

Перед тем как сделать мотоблок своими руками необходимо найти чертежи таких устройств. Не стоит забывать и о сварочном аппарате.

Схема устройства мотоблока

Перед установкой двигателя от мотоцикла стоит увеличить тягу. Это необходимо для более легкого старта мотора. Для этого достаточно заменить установленный клапан на лепестковый. Это позволит сэкономить на топливе во время использования мотоблока.

Редуктор можно взять с мотороллера. В качестве рамы будущего изделия может выступать измененная конструкция от мотоцикла. Для этого достаточно обрезать вилку для переднего колеса, а также другие детали, мешающие монтажу оборудования.

Мотор некоторых мотоциклов является слишком мощным для мотоблока, поэтому следует установить ходоуменьшитель. Стоит помнить, что для оси мотоблока не следует использовать трубу, так как такие изделия ненадежны. Эта деталь должна быть цельной.

При желании можно сделать телегу для мотоблока своими руками.

Основные узлы агрегата

Перед началом работ по созданию мотоблока следует подробно узнать о следующих элементах конструкции:

ходоуменьшитель;
редуктор.

Первый названный узел является частью коробки передач и необходим для нормальной работы устройства на низких скоростях. Многие работы на участке производятся медленно, поэтому этот элемент необходим. Например, выкапывание картошки и нарезание борозд происходит на низких скоростях.

На всех заводских моделях установлен ходоуменьшитель, поэтому его следует закрепить и на самодельном устройстве. Если данный элемент не будет установлен, сделанный собственными руками мотоблок можно будет использовать только для перевозки грузов или для вспашки больших участков земли.

Редуктор на агрегате устанавливается между мотором и колесами. При установке определенного навесного оборудования крутящий момент передается на закрепленное устройство. В пример можно привести снегоочиститель или бур.

При отсутствии опыта работы с такой техникой не стоит пытаться самостоятельно собирать редуктор, а также закреплять ходоуменьшитель. Проще всего приобрести такие механизмы в специализированных магазинах. Часто они снимаются со старой техники, которая уже не используется.

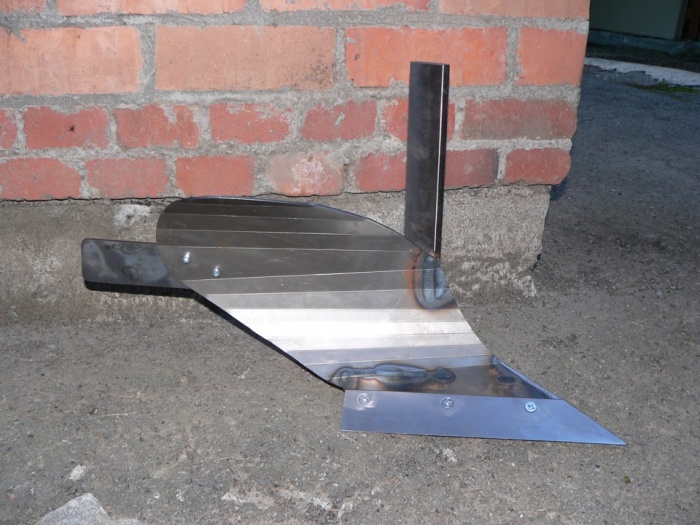

Плуг

Чтобы сделать плуг для мотоблока своими руками, стоит найти сталь, толщина которой равна 3-5 мм. Сначала создается лемех. Обычно эта деталь делается из диска для циркулярной пилы. Режущая кромка лемеха сначала отбивается на наковальне, а затем затачивается таким же образом, как и лезвие косы.

После изготовления лемеха происходит создание отвала. Для него можно использовать трубу, диаметр которой равен 0,58 м. При этом толщина стенок не должна превышать 0,5 см. Подготовив все необходимые детали собрать плуг для мотоблока своими руками.

Чтобы не ошибиться во время сборки всех элементов плуга в единое целое, сначала стоит сделать это при помощи макета. После создания лемеха, отвала и дополнительных компонентов необходимо соединить их точечной сваркой. Щиток и стойки стыкуются с лемехом и привариваются как на чертежах. Правильно сделав все элементы, можно сделать плуг для мотоблока своими руками, который ничем не отличается от заводских изделий.

В представленном видео показан процесс создания мотоблока.

Адаптер

Многие владельцы описываемых устройствиспользуют адаптер, чтобы сделать передвижение более комфортным. Такая конструкция является непрактичной, так как вместо нее можно установить прицеп. На котором будет расположено сиденье. Но, все же, многие владельцы мотоблоков создают такие конструкции.

Сделать их можно даже не имея опыт создания таких конструкций. Сначала нужно убедиться, что на мотоблоке есть сделка, которая предназначена для присоединения адаптера. Если она имеется, можно приступать к следующим работам:

Сперва необходимо найти трубу прямоугольного сечения, которая будет иметь следующие параметры: длина 1,7 м, ширина и высота около 4 см.
Затем на одном конце данного изделия необходимо приварить трубу длиной около полуметра, которая станет основой для стоек колес. Во время выполнения таких работ стоит помнить, что высота стоки от середины колеса до основы крепления должна составлять около 35 см.
Рама с сиденьем может иметь различный вид. выбор определенного варианта зависит от телосложения и предпочтений владельца.
Чтобы конструкция была надежной, к поперечным трубам необходимо приделать раскосы.
На последнем этапе на раму устанавливаетсярычаг, при помощи которого можно управлять навесным оборудованием.

Таким образом, чтобы создать адаптер, необходимо иметь стальную трубу, колеса, сиденье и сварочный аппарат.

Грунтозацепы

Создаются грунтозацепы для мотоблока своими руками для увеличения эффективности механизма. Даже большие колеса не всегда позволяют качественно обработать почву. Указанные изделия хорошо сцепляются с почвой, что позволяет работать более эффективно.

Существует три распространенных типа грунтозацепов:

накладки на колеса;
грунтозацепы из стального листа;
изделия, созданные на основе автомобильных дисков.

Накладки на колеса изготавливаются из стального листа толщиной около 5 мм. Такие изделия представляют собой загнутые листы металла, на которых располагаются приваренные уголки. Подобные грунтозацепы можно закреплять на колесах и снимать их, так как края затягиваются при помощи болтов.
