Устройство стропильной системы двухскатной крыши. Конструкция и монтаж стропильной системы двухскатной крыши Стропильная система двухскатной крыши

Стропила выполняют ряд значимых кровельных функций. Они задают конфигурацию будущей крыши, воспринимают атмосферные нагрузки, удерживают материал. В числе стропильных обязанностей формирование ровных плоскостей для укладки покрытия и обеспечение пространства под компоненты кровельного пирога.

Для того чтобы столь ценная часть крыши безупречно справлялась с перечисленными задачами, нужны сведения о правилах и принципах ее устройства. Информация полезна и тем, кем сооружается стропильная система двухскатной крыши своими руками, и тем, кто решит прибегнуть к услугам наемной бригады строителей.

В устройстве стропильного каркаса для скатных крыш используют деревянные и металлические балки. Исходным материалом для первого варианта служит доска, бревно, брус.

Второй сооружают из металлопроката: швеллера, профильной трубы, двутавра, уголка. Есть комбинированные конструкции со стальными наиболее нагружаемыми деталями и элементами из древесины на менее ответственных участках.

Кроме «железной» прочности у металла имеется масса недостатков. К ним относятся теплотехнические качества, неудовлетворяющие владельцев жилых строений. Разочаровывает необходимость в применении сварных соединений. Чаще всего стальными стропилами оборудуют индустриальные строения, реже частные бытовки, собранные из металлических модулей.

В деле самостоятельного сооружения стропильных конструкций для частных домов в приоритете древесина. С ней работать несложно, она легче, «теплей», привлекательней по экологическим критериям. К тому же для выполнения узловых соединений не потребуется сварочный аппарат и навыки сварщика.

Стропила – основополагающий элемент

Основной «игрок» каркаса для сооружения крыши – стропило, в среде кровельщиков называемое стропильной ногой. Лежни, раскосы, бабки, прогоны, затяжки, даже мауэрлат могут использоваться или не использоваться в зависимости от архитектурной сложности и габаритов крыши.

Стропила, применяемые в строительстве каркаса двухскатных крыш, по техническим признакам и способу укладки подразделяются на:

• Наслонные стропильные ноги, обе пятки которых имеют под собой надежные конструктивные опоры. Нижний край наслонного стропила упирается в мауэрлат или в потолочный венец сруба. Опорой для верхнего края может служить зеркальный аналог смежной стропилины или прогон, представляющий собой горизонтально проложенную под коньком балку. В первом случае стропильная система называется распорной, во втором безраспорной.
• Висячие стропила, верх которых упирается друг в дружку, а низ базируется на дополнительной балке – затяжке. Последняя соединяет две нижние пятки смежных стропильных ног, в результате получается треугольный модуль, именуемый стропильной фермой. Затяжка гасит процессы растяжения, благодаря чему на стены действует только вертикально направленная нагрузка. Конструкция с висячими стропилами хоть и является распорной, но сам распор на стены не передает.

В соответствии с технологической спецификой стропильных ног сооружаемые из них конструкции делятся на наслонные и висячие. Для устойчивости конструкции оснащают подкосами и дополнительными стойками.

Для устройства опор верха наслонных стропилин монтируют лежни и прогоны. В реальности стропильная конструкция намного сложнее, чем описанные элементарные шаблоны.

Отметим, что формирование каркаса двухскатной крыши может вообще производится без стропильной конструкции. В таких ситуациях предполагаемые плоскости скатов образуются слегами – балками, уложенными прямо на несущие фронтоны.

Однако интересует нас сейчас конкретно устройство стропильной системы двухскатной кровли, а в нем задействованы могут быть как висячие или наслонные стропила, так и комбинация обоих типов.

Тонкости крепления стропильных ног

Крепление стропильной системы к кирпичным, пенобетонным, газобетонным стенам производится через мауэрлат, который в свою очередь фиксируется анкерами.

Между мауэрлатом, представляющим собой деревянную раму, и стенами из указанных материалов в обязательном порядке прокладывается гидроизоляционная прослойка из рубероида, гидроизола и т.д.

Верх кирпичных стен иногда специально выкладывают так, чтобы по внешнему периметру получилось нечто вроде невысокого парапета. Так надо, чтобы размещенный внутри парапета мауэрлат и стены не распирали стропильные ноги.

Стропила каркаса крыш деревянных домов опираются на верхний венец либо на потолочные балки. Соединение во всех случаях выполняется врубками и дублируется гвоздями, болтами, металлическими или деревянными пластинами.

Как обойтись без зубодробительных расчетов?

Крайне желательно, чтобы сечение и линейные размеры деревянных балок определялись проектом. Проектировщик даст четкие расчетные обоснования геометрическим параметрам доски или бруса с учетом всего спектра нагрузок и погодных условий. Если в распоряжении домашнего мастера проектной разработки нет, путь его лежит на стройплощадку дома с подобной кровельной конструкцией.

На этажность возводимого здания внимание можно не обращать. Проще и правильнее выяснить требующиеся размеры у прораба, чем узнавать их у владельцев шаткого самостроя. Ведь в руках прораба документация с четким расчетом нагрузок на 1м² крыши в конкретном регионе.

Шаг установки стропилин определяет тип и вес кровельного покрытия. Чем оно тяжелее, тем меньше должно быть расстояние между стропильными ногами. Для укладки глиняной черепицы, например, оптимальным расстоянием между стропилами будет 0,6-0,7м, а для и профлиста допустимо 1,5-2,0 м.

Однако даже при превышении шага, требующегося для правильно монтажа кровли, имеется выход. Это устройство усиливающей контробрешетки. Правда она увеличит и вес крыши, и бюджет строительства. Поэтому с шагом стропил разобраться лучше до сооружения стропильной системы.

Народные умельцы вычисляют шаг стропилин согласно конструктивным особенностям постройки, банально разделив длину ската на равные расстояния. Для утепленных крыш шаг между стропилинами подбирают, исходя из ширины плит теплоизоляции.

У нас на сайте вы можете найти , который возможно вам также очень поможет при строительстве.

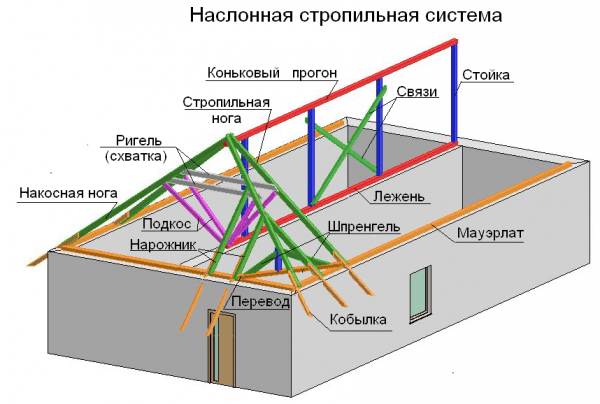

Стропильные конструкции наслонного типа

Стропильные конструкции наслонного типа значительно проще в исполнении, чем их висячие собратья. Обоснованный плюс наслонной схемы заключается в обеспечении полноценного проветривания, которое напрямую связано с долгосрочностью службы.

Отличительные конструктивные особенности:

• Обязательное наличие опоры под коньковой пяткой стропильной ноги. Роль опоры может играть прогон – деревянная балка, опирающаяся на стойки или на внутреннюю стену строения, или верхний торец смежной стропилины.
• Использование мауэрлата для возведения стропильной конструкции по стенам из кирпича или искусственного камня.
• Применение дополнительных прогонов и стоек там, где стропильным ногам по причине крупного габарита крыши требуется дополнительные точки опоры.

Минус схемы заключается в наличии конструктивных элементов, влияющих на планировку внутреннего пространства эксплуатируемого чердака.

Если чердак холодный и в нем не предполагается организация полезных помещений, то наслонной конструкции стропильной системы для устройства двухскатной крыши стоит отдать предпочтение.

Типовая последовательность работ по сооружению наслонной стропильной конструкции:

• Первым делом промеряем высоты постройки, диагонали и горизонтальность верхнего среза остова. При выявлении вертикальных отклонений кирпичных и бетонных стен, устраняем их цементно-песчаной стяжкой. Превышение высот сруба стесываем. Путем подкладывания щепы под мауэрлат с вертикальными огрехами можно бороться, если величина их незначительна.
• Поверхность перекрытия под укладку лежня необходимо тоже выровнять. Он, мауэрлат и прогон должны быть четко горизонтальны, но расположение перечисленных элементов в одной плоскости не обязательно.
• Обрабатываем все деревянные детали конструкции перед установкой антипиренами и антисептическими препаратами.
• По бетонным и кирпичным стенам прокладываем гидроизоляцию под установку мауэрлата.
• Укладываем брус мауэрлата на стены, вымеряем его диагонали. Если понадобится, слегка передвигаем брусья и поворачиваем углы, стремясь добиться идеальной геометрии. Выравниваем раму по горизонтали при необходимости.
• Монтируем мауэрлатную раму. Сращивание брусьев в единую раму производится посредством косых врубок, места соединений дублируются болтами.
• Фиксируем положение мауэрлата. Крепеж производится либо скобами к загодя заложенным в стену деревянным пробкам, либо анкерными болтами.
• Размечаем положение лежня. Его ось должна отступать от брусьев мауэрлата на равные расстояния с каждой стороны. Если прогон будет опираться только на стойки без лежня, процедуру разметки проводим только для этих столбиков.
• Устанавливаем лежень на двухслойную гидроизоляцию. К основанию его крепим анкерными болтами, с внутренней стеной соединяем проволочными скрутками или скобами.
• Размечаем точки установки стропильных ног.
• Выпиливаем стойки по единым размерам, т.к. лежень у нас выставлен в горизонт. Высота стоек должна учитывать размеры сечения прогона и лежня.
• Устанавливаем стойки. Если предусмотрено проектом, раскрепляем их распорками.
• Укладываем на стойки прогон. Снова проверяем геометрию, затем устанавливаем скобы, металлические накладки, деревянные крепежные пластины.
• Устанавливаем пробную стропильную доску, размечаем на ней места подрезки. Если мауэрлат выставлен строго в горизонт, нет необходимости в подгонке стропилин на крыше по факту. Первая доска может использоваться в качестве шаблона для изготовления остальных.
• Размечаем точки установки стропилин. Народные мастера для разметки обычно заготавливают пару реек, длина которых равна просвету между стропилинами.
• По разметке устанавливаем стропильные ноги и крепим их сначала внизу к мауэрлату, затем вверху к прогону друг к другу. К мауэрлату проволочной связкой прикручивается каждая вторая стропилина. В деревянных домах стропилины прикручивают ко второму от верхнего ряда венцу.

Если подстропильная система сделана безупречно, наслонные доски монтируются в произвольном порядке.

Если уверенности в идеальном сооружении нет, то сначала устанавливаются крайние пары стропилин. Между ними натягивается контрольная бечевка или леска, согласно которой подгоняется положение вновь устанавливаемых стропил.

Завершается монтаж стропильной конструкции установкой кобылок, если длина стропильных ног не позволяет сформировать свес требующейся длины. К слову, для деревянных построек свес должен «выходить» за контур здания на 50см. Если запланирована организация козырька, под него устанавливаются отдельные мини-стропила.

Еще одно полезное видео о строительстве двухскатной стропильной основы своими руками:

Висячие стропильные системы

Висячая разновидность стропильных систем представляет собой треугольник. Две верхние стороны треугольника сложены парой стропилин, а основанием служит соединяющая нижние пятки затяжка.

Применение затяжки позволяет нейтрализовать действие распора, потому на стены с висячими стропильными конструкциями действует только вес обрешетки, кровли плюс в зависимости от сезона вес осадков.

Специфика висячих стропильных систем

Характерные черты стропильных конструкций висячего типа:

• Обязательное наличие затяжки, выполненной чаще всего из древесины, реже из металла.
• Возможность отказаться от использования мауэрлата. Раму из бруса с успехом заменит уложенная на двуслойную гидроизоляцию доска.
• Установка на стены готовых замкнутых треугольников – стропильных ферм.

К достоинствам висячей схемы относят свободное от стоек пространство под кровлей, позволяющее организовать мансарду без столбов и перегородок. Есть недостатки.

Первый из них – ограничения по крутизне скатов: угол их уклона может быть минимум 1/6 пролета треугольной фермы, настоятельно рекомендованы более крутые крыши. Второй минус заключается в необходимости доскональных расчетов для грамотного устройства карнизных узлов.

Кроме всего прочего, угол стропильной фермы устанавливать придется с ювелирной точностью, т.к. оси соединяемых компонентов висячей стропильной системы должны пересекаться в точке, проекция которой обязана попадать на центральную ось мауэрлата или заменяющей его подкладочной доски.

Тонкости большепролетных висячих систем

Затяжка – самый длинный элемент висячей стропильной конструкции. Со временем она, как свойственно всем пиломатериалам, деформируется и провисает под действием собственной массы.

Владельцев домов с пролетами 3-5м указанное обстоятельство не слишком беспокоит, а вот хозяевам зданий с пролетами 6 и более метров стоит задуматься об установке дополнительных деталей, исключающих геометрические изменения затяжки.

Чтобы предотвратить провисание в схеме монтажа стропильной системы для большепролетной двухскатной крыши имеется весьма значимый компонент. Это подвеска, называемая бабкой.

Чаще всего она представляет собой брусок, прикрепленный деревянными прибоинами к вершине стропильной фермы. Не следует путать бабку со стойками, т.к. ее нижняя часть вообще не должна соприкасаться с затяжкой. И установка стоек в качестве опор в висячих системах не применяется.

Суть заключается в том, что бабка как бы висит на коньковом узле, а уже к ней присоединяется затяжка с помощью болтов или прибитых деревянных накладок. Чтобы корректировать провисающую затяжку используются хомуты резьбового или цангового типа.

Регулировку положения затяжки можно устроить в зоне конькового узла, а бабку с ней соединить жестко врубкой. Вместо бруска на нежилых чердаках для изготовления описанного стягивающего элемента может быть использована арматура. Бабку или подвес рекомендуется устроить еще и там, где затяжка собирается из двух брусьев, для поддержки участка соединения.

В усовершенствованной висячей системе подобного типа бабку дополняют подкосные балки. Силы напряжения в образовавшемся ромбе гасятся самопроизвольно благодаря грамотной расстановке действующих на систему векторных нагрузок.

В результате стропильная система радует стабильностью при незначительной и не слишком дорогой модернизации.

Висячий тип для мансард

С целью увеличения полезного пространства затяжка стропильных треугольников для мансарды переносится ближе к коньку. У вполне резонного перемещения есть дополнительные плюсы: оно позволяет использовать затяжки в качестве основы для подшивки потолка.

Присоединяется к стропилам она путем врубки полусковороднем с дублированием болтом. От провисания ее оберегают посредством установки короткой бабки.

Ощутимый недостаток мансардной висячей конструкции заключается в необходимости точных расчетов. Самостоятельно рассчитать ее слишком сложно, лучше воспользоваться готовым проектом.

Какая конструкция более экономически выгодна?

Стоимость – немаловажный аргумент для самостоятельного строителя. Естественно, цена сооружения у обоих типов стропильных систем не может быть одинаковой, потому что:

• В строительстве наслонной конструкции для изготовления стропильных ног используется доска или брус небольшого сечения. Т.к. наслонные стропилины имеют под собой две надежные опоры, требования к их мощности ниже, чем в висячем варианте.
• В строительстве висячей конструкции стропила выполняют из толстого бруса. Для изготовления затяжки требуется аналогичный в сечении материал. Даже с учетом отказа от мауэрлата расход будет ощутимо больше.

Сэкономить на сортности материала не получится. Для несущих элементов обоих систем: стропилин, прогонов, лежней, мауэрлата, бабок, стоек нужен пиломатериал 2го сорта.

Для ригелей и затяжек, работающих на растяжение, потребуется 1ий сорт. В изготовлении менее ответственных деревянных накладок может применяться 3ий сорт. Без подсчета можно сказать, что в сооружении висячих систем дорогой материал используется в большем объеме.

Висячие фермы собирают на открытой площадке рядом с объектом, затем транспортируют в собранном виде наверх. Для подъема увесистых треугольных арок из бруса потребуется техника, за аренду которой придется платить. Да и проект для сложных узлов висячего варианта тоже чего-то стоит.

Видео-инструктаж по устройству стропильной конструкции висячей категории:

Методов сооружения стропильных систем для крыш с двумя скатами на самом деле гораздо больше.

Мы описали лишь базовые разновидности, которые в реальности применимы для небольших дачных домиков и построек без архитектурных затей. Однако представленной информации достаточно, чтобы справиться со строительством простой стропильной конструкции.

Стропильная система - мощный каркас кровли для удерживания кровельного покрытия и других элементов.

Насколько правильно устроен кровельный каркас зависит прочность крыши в целом.

Иначе может ухудшится ее функциональность, способность защищать здание от внешних воздействий и обеспечивать тепло в доме.

Поэтому нужно правильно подойти к выбору стропильных систем и верно составить план стропил .

А как произвести расчет стропильной системы вы можете прочитаете .

В зависимости от назначения помещения, размеров двухскатной крыши, устройство стропильной системы классифицируются следующим образом: висячая система и наслонная.

Висячая система

Висячая стропильная система двухскатной крыши имеет опору только на несущие внешние стены здания.

В зависимости от ширины пролета, проекта крыши устройство висячих систем имеет особенности.

Для небольших домов

Висячую конструкцию целесообразно возводить для строений, где расстояние от одной стены до противоположной не превышает 6 метров. Каркас имеет вид треугольника.

Чтобы усилить несущую способность граней каркасного треугольника, используют несколько методов:

• Основания стропильных ног в вершине закрепляют накладками;
• Используют на боковые части бруски большего сечения;
• Закрепляют бруски, производя их врубку в коньковый элемент;
• Наращивают скаты для оборудования навеса путем вырубки в наращенных досках проем для каркасного бруса так, чтобы они сводились за линией, проходящей от края внутренней стены к наклону стропила.

Используя данные методы, можно распределить нагрузку по всей конструкции.

Усиление каркасного треугольника

Для мансардных крыш

При обустройстве каркаса под следует обратить внимание на некоторые моменты:

• Обязательный монтаж мауэрлата, на который каркасный брус устанавливается путем врубки;
• Установка ригеля - основания для потолочного навеса этажа. Самый эффективный вариант крепления - врубка ригеля в стропило полускворднем;
• Длина доски скоса должна быть длиннее линии стены;
• Сечение каркасных брусков должно быть максимальным;
• Затяжку следует закрепить подвеской. При длинной затяжке требуется ее укрепление в центре с помощью прибитых досок сверху и снизу.

ОСТОРОЖНО!

Особое внимание следует уделить креплению элементов, так как мансарда испытывает нагрузки снаружи и внутри.

Кроме того, стропильная система двухскатной крыши с мансардой оборудуется утеплителями, что увеличивает нагрузку.

Стропильный каркас для мансардных крыш

Для больших домов

При пролете больше 6,5 метров для монтажа висячей системы требуется установить больше закрепительных элементов, чтобы не допустить провиса затяжки, который вызывает ее собственный вес.

Моменты, которые необходимо учесть:

• Затяжку целесообразно изготовить из двух брусьев путем врубки, закрепить металлическими пластинами;
• В центральной части каркаса следует установить бабку;
• Для уверенного распределения тяжести к бабке и стропильным доскам лучше крепить подкосы, а также другие удерживающие элементы.

При установке системы подвесного типа иногда может обойтись без монтажа мауэрлата и ограничиться установкой на пленку досок. Кроме того, висячая система отличается отсутствием сложных узлов, что облегчает работы по обустройству кровельного каркаса.

Висячая система

Наслонная система

Отличие конструкции наслонного типа от висячей в том, что конструкция имеет дополнительные точки опоры внутри помещения. Обязательным условием установки наслонной системы является монтаж мауэрлата.

Проект системы предусматривает монтаж как распорного, так безраспорного каркаса.

Безраспорный каркас

Безраспорный каркас следует устанавливать в домах, имеющих бревенчатые стены. При монтаже стропил, их основания должны крепиться к мауэрлату.

Варианты крепления основания системы к мауэрлату:

• Путем скашивания подошвы стропильной ноги таким образом, чтобы площадь ее с мауэрлатом была одинаковой, а выруб не превышал 0,25 см высоты балки. При этом стропила, не соединяясь между собой, крепятся к коньковому элементу с двух сторон;
• Путем соединения одним гвоздем стропильных брусьев у конька - вверху, и шарнирного соединения гибкой металлической пластиной к мауэрлату - внизу.

При креплении стропильных ног без соединения их в коньковой части следует особое внимание уделить точности расчетов.

Даже при незначительных расхождениях в схеме , на стены здания будет действовать распорное давление, которое может привести к разрушению стен.

Безраспорный каркас

Со схватками

Для усиления конструкции и придания ей устойчивости, к стойкам конструкции монтируют схватки. Следует использовать брус того же сечения, как и для стропил. Для увеличения прочности схватки прибивают с обоих сторон бруса.

Такой же вариант крепления эффективен при прочной фиксации конькового элемента, что препятствует смещению кровли в горизонтальном направлении.

Каркас со схватками

С подкосами

Подкосы усиливают несущую способность деревянного каркаса и обеспечивают прочность стропильной доски.

Важное требование при установке подкоса - правильно вымеренный угол среза, который дает возможность плотно прилегать подкосу к соединяемым элементам.

ВНИМАНИЕ!

Если при наслонной системе опорная часть находится по центру основания каркаса, то подкос крепится под углом 45° к горизонтальной линии, если опора находится ближе к одной из несущих стен, то угол крепления может быть другим: от 45° до 53°.

Каркас с подкосами целесообразно возводить в местах, где есть вероятность посадки фундамента, или в деревянных постройках, где допустима небольшая усадка стен.

Каркас с подкосами

С двумя опорами внутри помещения

Когда имеются две опоры в виде внутренних стен, то при обустройстве стропильных ног под них подкладывают балки. Если балки не установлены, то к основанию стропил прибивают стойку, опирающуюся на внутреннюю опору.

Подстропильные балки устанавливаются на несущих опорах. На опорах внутри помещения устанавливают лежни, на которые падает нагрузка от подстропильных балок со стоек. Стропилы подрезают таким образом, чтобы они плотно прилегали друг к другу, и закрепляют.

При такой конструкции коньковый прогон не устанавливают.

Для обеспечения безраспорности конструкции крепят затяжки.

Стабильность конструкции обеспечивается с помощью стоек, которые установлены горизонтально от внутреннего основания к стропильной ноге, и расшивок, — деревянных балок, которые соединяют основания стоек наискосок.

Если конструкция распорная, то над прогоном крепится балка, соединяющая каркасные ноги, — ригель.

Наслонная система

Виды стропильных систем

Устройство стропил для мансардной крыши

Перед монтажом стропильной системы под мансарду, необходимо правильно рассчитать нагрузку кровли и учесть другие факторы, которые могут повлиять на ее функциональность. Все деревянные элементы необходимо обработать антисептиками.

Монтаж стропильной системы выполняется поэтапно:

• Устанавливают мауэрлат на гидроизоляционный слой. Крепят доску к стенам скобами или гвоздями и привязывают металлической проволокой к заранее подготовленным в стене крюкам;
• Выпиливаются элементы каркаса;
• Изготавливается основной прямоугольник из затяжки и стоек;
• Монтируются два средних прогона, к которым крепят нижние стропильные брусья;
• Конструкцию можно поднять на крышу, где уже установить верхние стропила, соединив их у верхнего основания, закрепив коньковую балку и боковой прогон;
• Усиливают конструкцию необходимыми элементами: затяжками, стойками, подкосами, дополнительными упорами.

После установки каркаса на него укладывают пароизоляционную пленку, устанавливают , элементы и покрывной материал.

Устройство мансардной крыши

Устройство стропил для чердачного помещения

Чердак двухскатной крыши имеет самую простую висячую систему.

Для чердачного перекрытия целесообразно изготовить готовые фермы на земле, а затем их поднять на крышу, предварительно установив мауэрлат.

Фермы состоят из стропильных ног, прочно закрепленных затяжкой у нижнего основания. Можно дополнительно использовать подкосы или бабки.

Большое значение имеет закрепление затяжек на стропилах. Рекомендуется устанавливать затяжки так, чтобы их брусья располагались за линией стены на полметра, тогда отпадет необходимость дополнительно устанавливать свес.

Как изготовить стропила самостоятельно вы можете прочитать .

Фермы закрепляют с помощью верхних и нижних прогонов.

Стропильная система для чердачного помещения

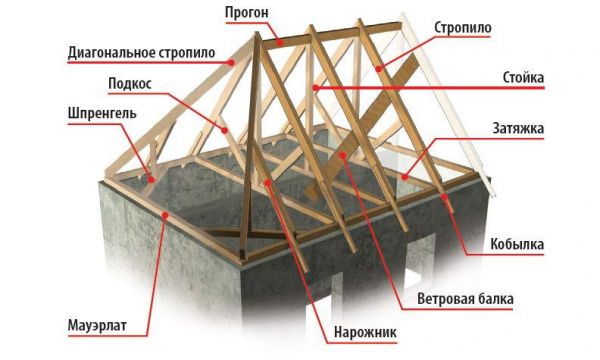

Стропильная система двухскатной крыши: элементы

При обустройстве каркаса двухскатной крыши используют элементы:

• Мауэрлат. Элемент, который крепится к несущей стене. К нему монтируется вся конструкция стропильного каркаса;
• Прогон. Брус, соединяющий стропильные ноги по бокам и в коньковом элементе;
• Затяжка. Балка, прикрепленная к стропильным ногам, препятствующая их расхождению;
• Бабка. Брус, расположенный вертикально и закрепленный у конька и затяжки;
• Подкос. Планка, соединяющая под наклоном лежень и стропило;
• Стойка. Вертикально упирается в лежень и стропило;
• . Балка соединения верхних оснований стропил;
• Кобылка. Наращиваемая часть стропила для свеса;
• Свес. Дополнительная конструкция, служит для защиты от дождя наружной стены;
• Обрешетка. Решетка, установленная на стропильный каркас для прикрепления покрывного слоя.

Совокупность нескольких элементов (стропил, стоек, раскосов) в одной плоскости называется фермой.

Стропильная система двухскатной крыши, чертежи и фото ниже:

Чертеж элементов стропильной системы

Узлы стропильной системы двухскатной крыши

Надежное закрепление узлов конструкции обеспечивает прочность и выносливость конструкции, способствует увеличению ее срока службы.

Прочность основания двухскатной крыши зависит не только от правильного крепления.

Так же она состоит из правильного расчета всех элементов каркаса, от выверенного определения типа конструкции на этапе проекта.

Стропила для двухскатной крыши соединяются с разными элементами конструкции.

Основные узлы конструкции:

• С балкой: крепят либо шипованным зубом, либо зубом с упором. Дополнительно используют уголки. К балке монтируют, вырезая упор для шипа в балке с гнездом. Одинарный зуб крепят с шипом и упором. Если делают врубку, то расстояние от края бруска должно быть 0,2 — 0,4 м;
• С мауэрлатом: при жестком креплении используют уголки или делают запил, который закрепляется гвоздями или скобами, при шарнирном - двигающийся металлический крепеж, при запиле - гвоздь или скоба;
• С коньком: обрезав край под углом крепят встык с помощью гвоздей, закрепив скобой или накладной доской. Внахлест доски скрепляют болтом или шпильками.

В зависимости от пролета элементы крепят:

• Бабкой. Верх - скобами и хомутом, низ - хомутом;
• Подкосом. Верх крепят к стропило, низ - к бабке;

  Правильно сконструированная и собранная согласно технологии, крыша служить барьером, предотвращающим проникновение внутрь дома холодного воздуха и влаги. Снаружи невооруженным взглядом мы видим только малую часть конструкции – кровельное покрытие. Но каркас крыши, который является наиболее важным компонентом, выполняет основные опорные функции и принимает на себя воздействие ветровой и снеговой нагрузок.

  Чтобы он не деформировался в результат эксплуатации, необходимо правильно рассчитать величину сечения его элементов и определить расстояние между ними с учетом веса кровельного материала, уклона и климатических условий. В этой статье мы расскажем, что собой представляет стропильная система двускатной крыши дома, из чего она состоит, как проектируется и собирается своими руками.

  Стропильная система для двускатной крыши дома – система взаимосвязанных опорных элементов, которые в совокупности составляют каркас конструкции.

  Она изготавливается из древесины или металла в соответствии с расчетом нагрузок, которые будут воздействовать на них в процессе эксплуатации. Стропильный каркас кровли выполняет следующие функции:

  1. Придает кровельным скатам необходимый уклон . Традиционную форму в виде равностороннего прямоугольника двухскатной крыши придает именно стропильный каркас, формирующий уклон между основанием кровли и ее коньком. Расположенная под углом поверхность, позволяет снегу и воде свободно соскальзывать со ската.
  2. Распределяет нагрузку от веса кровельного пирога . Вес кровельного пирога с учетом снеговой нагрузки может достигать до 500 кг/м2, поэтому двухскатная кровля подвергается интенсивной нагрузке особенно в зимний период. Стропила двускатной крыши равномерно распределяют вес, который на них ложиться, а затем передают нагрузку на несущие стены и фундамент дома.
  3. Служит основой для крепления термоизоляции и кровельного материала . Стропильный каркас кровли служит своеобразным скелетом конструкции, вокруг которого строится ее «тело». Между стропильных ног должна устанавливаться термоизоляция, а на обрешетку фиксируется кровельное покрытие, которое защищает от проникновения влаги.

  Обратите внимание, что конструкция стропильной системы двухскатной крыши достаточно сложна для проектирования и сборки, особенно если у мастера не хватает опыта. Ведь чтобы она была способна выдерживать интенсивные нагрузки, нужно правильно рассчитать сечение стропил и шаг стропил, учитывая уклон и длину скатов, используемый кровельный материал, а также составить чертеж, по которому будет выполняться сборка.

  Виды стропильных систем

  Стропильные системы отличаются по многим факторам, их состав зависит от особенностей планировки деревянного или кирпичного дома, совокупного веса кровельного пирога, материала, из которого изготавливается каркас, а также вида кровельного покрытия.

  Важной характеристикой конструкции считается их несущая способность, определяющая, какой вес они могут выдержать без деформации. По характерным особенностям различают следующие виды стропильных систем:

  Наслонная

  Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат.

  Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны. Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса.

  Стропильные ноги наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Наслонная стропильная система позволяет перекрывать дома шириной до 14 метров .



  Висячая

  Висячая стропильная система отличается тем, что ее стропила опираются только нижним концом на мауэрлатный брус, установленный на наружные несущие стены. Верхний конец стропильных ног такой конструкции ни на что не опирается, а как бы висит в воздухе, из-за чего возникает 2 типа нагрузки: на изгиб и на распирание.

  Распирающая нагрузка такой схемы расположения элементов на наружные стены настолько велика, что компенсировать ее приходится с помощью многочисленных ригелей и завязок, за счет которых происходит завязывание стропильных пар между собой.

  Устройство двускатной крыши с висячими стропилами состоит из треугольных ферм, жесткая форма которых не подвергается нагрузкам . Считается, что сложность висячей схемы намного выше.

  Стропильная система двухскатной крыши своими руками монтируется без труда, если правильно рассчитать шаг стропил, то есть расстояние между стропилами и величину их сечения.



  Комбинированная

  Сочетая в себе лучшее от той и другой системы, признана самой надежной. Применяют ее в случаях, когда внутри помещения в качестве опоры внутри дома используются не стены, а колонны. Тогда висячие и наслонные стропила можно чередовать, чтобы усилить конструкцию за счет дополнительных элементов, не увеличивая расход строительных материалов.



  Важно! Скользящая стропильная крыша – еще одна разновидность каркаса, которая отличается тем, что стропильные ноги устанавливают на мауэрлат не с помощью жесткого крепления, а используя подвижную опору. Скользящее крепление позволяет кровле менять в пределах запаса хода размеры в процессе усадки деревянного дома.

  Конструкция

  Устройство стропильной системы двухскатной крыши любого из перечисленных видов представляет собой совокупность вспомогательных и опорных элементов. Они распределяют равномерно вес кровельного пирога, а также компенсируют распирающие и изгибающие нагрузки, возникающие между ними.

  Сечение, длина и шаг стропил определяются с помощью инженерного расчета, учитывающего вес кровельного пирога, климатические условия в регионе строительства, а также уклон конструкции. В состав стропильного каркаса двухскатной кровли обычно входят следующие элементы:

  1. Мауэрлат . Мауэрлатный брус установить на наружные стены дома, на которые опираются кровельные скаты. Он служит для смягчения давления на опоры и равномерного распределения нагрузки от веса кровельного пирога. Он изготавливается из прочного бруса с сечением 150х150 мм или 200х200 мм и крепится к верхнему поясу стен с помощью анкерных болтов или длинных металлических шпилек.
  2. Лежень . Это аналог мауэрлата, только он устанавливается на внутренние несущие стены, а на него нужно выставлять вертикальные стойкий для монтажа конькового прогона.
  3. Стропильные ноги . Этим термином обозначают элементы каркаса, которые изготавливаются из досок с сечением 150-40 мм и устанавливаются под углом к основанию крыши, формируя угол наклона ската. Какое делать расстояние между стропилами, их длину и толщину определяют с помощью расчета, учитывающие совокупные нагрузки, которым они подвергаются в процессе эксплуатации.
  4. Затяжка . Затяжкой называют балки, которые располагают горизонтально и связывают между собой ноги одной стропильной пары, чтобы снизить распирающую нагрузку на наружные стены конструкции. Ригель – это затяжка, установленная под самым коньком конструкции.
  5. Стойки . Стойкой называется вертикальный брус, выставленный на лежень для поддержки конькового прогона. Определить какое расстояние должно быть межу стойками просто, ведь оно повторяет шаг стропил.
  6. Подкосы . Диагонально расположенные подпорки, поддерживающие стропильные ноги посредине или в нижней части, предотвращая их прогиб, называют подкосами.



  Учтите, что определить, как правильно расположить элементы стропильной системы может только расчет временных и постоянных нагрузок, которым они будут подвергаться в процессе эксплуатации. Вычисление совокупного веса кровельного пирога помогает определить верное расстояние между стропилами, вычислить их длину и необходимую толщину.

  Расчет стропильной системы двухскатной крыши строиться на том, что в фронтальном размере она имеет форму равностороннего треугольника, вычислить стороны которого легко можно с помощью простых тригонометрических формул.

  Эти несложные вычисления помогают определить оптимальное расстояние между стропилами, их толщину и длину. Расчет конструкции выполняют в следующей последовательности:

  • Определяют конструкцию и уклон кровли . Существуют различные способы выбора вида и уклонности кровельной конструкции. Этот параметр зависит от климатических условий и эксплуатационных характеристик выбранного кровельного материала.
  • Определяют совокупную нагрузку на конструкцию . Для этого суммируют постоянные нагрузки (вес кровельного покрытия, свой вес каркаса, термоизоляции и перекрытий) с временными нагрузками (снеговая нагрузка, ветровая нагрузка), умножают на поправочный коэффициент, учитывающий уклон скатов, а затем прибавляют к этой цифре 10-15%, чтобы каркас имел некоторый запас прочности.
  • Вычисляют длину стропильных ног . Для этого пользуются теоремой Пифагора, ведь стропильная ферма представляет собой равносторонний треугольник. Получатся, что квадрат длины стропильной ноги равен сумме квадратов высоты крови и половины длины заложения. Зная, как рассчитать длину стропил, можно вычислить высоту конька.
  • Определяют сечение элементов . Оптимальное сечение элементов выбирают по таблицам в соответствии с длиной стропильных ног и расстояния между ними. Чем это показатели больше, тем толще должно быть стропило.

  Помните, что перед тем, как рассчитать стропила на крышу, нужно определиться с основными параметрами конструкции. В частности, необходимо точно знать высоту конька и уклон крыши, а также размеры перекрываемого помещения. Результатом выполнения расчета элементов крыши должен стать подробная схема стропильной системы, отражающая их размеры и углы между ними.









  Рассчитываем угол наклона

  Угол наклона склонов подбирается не в зависимости от эстетических предпочтений, а ориентируясь по погодным условиям, с учетом кровельного материала. Более крутые скаты 40-45 градусов сооружаются в районах с большим количеством снежного покрова, а более пологие 10-20 градусов в местах с сильным порывистым ветром .

  Учитывайте, что чем круче склон, тем выше расход материалов, тем больше итоговая стоимость кровли. Обязательно во внимание принимают требования материала:

  1. Черепица, шифер требуют уклона не менее 22 градусов, в противном случае, через стыки между элементами просачиваются осадки.
  2. Металлочерепицу укладывают под углом не менее 14 градусов, так как она сильно страдает при порывах ветра, она может деформироваться или вообще слететь.
  3. Мягкая кровля допускает угол наклона до 5-10 градусов, делая возможным покрытие ею склоны любой геометрии.
  4. Ондулин считается одним из самых надежных материалов и может использоваться даже для крыши с уклоном менее 6 градусов.
  5. Профлисты нельзя укладывать под углом менее 15 градусов, однако склоны даже с допустимым уклоном желательно обработать герметиком для лучшей гидроизоляции.



  Технология сборки

  Перед тем, как монтировать каркас крыши, необходимо выполнить расчет параметров ее элементов, основанный на вычислении совокупной нагрузки на конструкцию, а также создать подробный чертеж, отражающий его результаты.

  Имея перед собой схему каркаса, качественно осуществить монтаж стропильной системы двухскатной крыши намного проще. Технология сборки конструкции подразумевает следующую очередность:

  1. Сначала на верхний пояс наружных стен, на которые будут опираться скаты укладывают мауэрлат, а на внутренние перегородки, если система наслонная, монтируют лежень. Эти элементы должны прочно фиксироваться с помощью анкерных болтов или шпилек.
  2. Затем выполняют крепление стропил. Они фиксируются с помощью гвоздей к мауэрлату, а также соединяются между собой с помощью металлической накладки. Стоит напомнить, что в стропилах изготавливают выпил под мауэрлатный брус, а не наоборот. Сначала выполняется установка стропил, располагающихся с краю, чтобы по ним выставить уровень, по которому будут выравниваться остальные пары.
  3. После установки стропил следует поставить вспомогательные опорные элементы, которые буду их поддерживать – подкосы, затяжки, схватки. Чтобы надежнее зафиксировать ригель, его конец делают с выступом в половину толщины бруса и подрубают его к стропилу, фиксируя гвоздями в нескольких местах.
  4. Поверх стропильных ног приколачивают обрешетку, на которую фиксируется кровельный материал. Материал и шаг обрешетки выбирают в соответствии с характеристиками кровельного материала и уклоном крыши.

  Помните, что грамотно сконструированная и качественно собранная стропильная система – залог прочности, надежности и долговечности двухскатной кровли. Поэтому не пренебрегайте помощью профессиональных кровельщиков и проектировщиков при создании проекта кровельной конструкции для вашего дома.





  Видео-инструкция

  Жилищное строительство на сегодняшний день настолько разнообразно, что порой возводимые конструкции приобретают совершенно причудливый фантастический вид. В особенности архитекторы любят поэкспериментировать с крышей, которую делают и прозрачной, и в виде листвы деревьев или цветка, и площадкой для катания на скейтборде – в общем, их фантазия совершенно безгранична. Но нам как-то ближе более простые варианты, например двухскатная крыша. О том, что это такое, и из чего состоит стропильная система двухскатной крыши – поговорим в этой статье.

  Именно этот вид конструкции наиболее популярен в строительстве жилых домов, так как с ее помощью создается достаточное чердачное пространство, не требующее дополнительного утепления. Кроме того, двускатная крыша не так сложна в установке, как например четырехскатная, а также не требует огромных вложений для своего монтажа.

  Двухскатная крыша – это сооружение, состоящее из двух прямоугольных плоскостей, соединяющихся в верхней части друг с другом, а в нижних частях – со стенами дома. Торцевая часть такой постройки обычно возводится из тех же материалов, что и стены здания, иногда здесь же сооружают вход на чердак.

  В последнее время стало очень популярным строить на чердачном пространстве дополнительную комнату, зачастую использующуюся в качестве летней гостевой залы. Установка стропильной системы двухскатной крыши и последующее утепление получившегося помещения позволяют создать полноценную комнату, жить в которой можно как летом, так и зимой.

  Все плюсы двухскатных конструкций

  Основными составными частями стропильной крыши являются мауэрлат и стропильные ноги, кроме этого, сделать конструкцию прочной и надежной помогают различные подкосы, стойки, ригели, упоры и обрешетки. Чертеж двухскатной крыши также включает слой утеплителя, пароизоляции, гидроизоляции и непосредственно кровлю. Благодаря всем этим элементам двухскатная крыша обладает рядом преимуществ:

  • простота технического исполнения;
  • низкая вероятность протечек, так как конструкция цельная;
  • высокая экономичность, ведь на ее возведение расходуется сравнительно небольшое количество материалов;
  • возможность обустройства на чердаке полноценной жилой зоны;
  • простота ремонта в случае появления дефектов;
  • высокая прочность и износостойкость.

  Угол наклона – важная составляющая прочной кровли

  Величина угла наклона определяется в зависимости от погодных условий региона проживания, от особенностей стройматериалов и от архитектурных требований.

  Например, в местностях, где выпадение большого количества осадков – нормальное явление, крыша всегда выполняется под большим углом. Это необходимо для того, чтобы на ее поверхности как можно меньше скапливались снежные массы, способные привести к обрушению постройки. В регионах с сильнейшими ветрами чаще всего строятся пологие крыши, так как давление ветра на такие конструкции значительно уменьшается.


  В какой бы климатической зоне не находилось жилище, стропильная система двускатной крыши не может быть построена под углом менее 5 градусов!

  Рекомендации по расчету площади двухскатной крыши


  Расчет площади крыши — картинка

  Проводить расчет не так сложно, как может показаться на первый взгляд, но этот кропотливый процесс требует усидчивости – все данные необходимо перепроверить как минимум по три раза. Согласитесь, никто не захочет тратить деньги на совершенно ненужные ему стройматериалы.

  В некоторых случаях измерение площади крыши может быть осложнено некоторыми «препятствиями», например, наличием мансарды или необычной формой кровли – тут без помощи специалиста обойтись вряд ли получится. Мы же рассмотрим расчет площади на классическом варианте крыши с двумя скатами:

  • Вначале определяем длину каждого ската, она равна расстоянию между нижним краем конька и крайней точкой карниза;
  • Учитываем все элементы кровли: парапеты, свесы, брандмауэрные стены и другие конструкции, создающие дополнительный объем;
  • Определяемся с типом кровельного материала, для которого будем рассчитывать площадь;

  Следует учитывать, что в том случае, когда крыша покрывается рулонным или черепичным видом материалов, длина каждого ската станет меньше где-то на 0,7м.

  • Такие элементы, как вентиляционные шахты, окна и дымоходные трубы, не принимаем во внимание;
  • Когда с учетом всех деталей посчитана площадь каждого ската, рассчитываем уклоны: элементы скатов умножаем на косинус угла наклона крыши, причем расчет площади производим только по свесам.

  Для наибольшего удобства расчета и получения верных данных лучше всего рассчитать площадь каждого элемента отдельно, а потом сложить полученные цифры.

  Площадь крыши рассчитана, с кровлей определились – осталось только подробно разобраться во всех элементах конструкции, таких как стропила, мауэрлат, боковые/коньковые прогоны, подкосы и раскосы, а также диагональные связи, после чего можно приступать к расчету конкретного типа стропильной системы.

  Висячие и наслонные стропила

  Конечно, такое сооружение, как стропильная система двухскатной крыши своими руками, в умах многих представляется как нечто очень сложное и трудоемкое. Но если внимательно отнестись к возведению подобной конструкции и заблаговременно изучить необходимый материал – вопрос останется только в «количестве рук», которое вам понадобится для процесса стройки.

  Начнем с такого составляющего крыши, как висячие стропила. Эти брусья имеют только две точки опоры – стены, поэтому основными нагрузками, действующими на них, являются изгиб и сжатие. Вес кровли, а также действие снега и ветра, через висячие стропила передается стенам, чтобы это давление компенсировалось, стропила соединяют затяжкой из металла или дерева. Располагать ее можно на любой высоте, но чем она выше, тем крепче и прочнее она должна быть.

  Наслонные стропила представляют собой брусья, у которых имеется промежуточная подпорка, опирающаяся на внутреннюю стену дома. Основное воздействие на такую конструкцию – изгиб. Несущая конструкция кровли выполняется только из наслонных опор, когда расстояние между ними не больше 6,5 м.

  Одна и та же кровля может состоять из наслонных и висячих стропил одновременно: где есть промежуточная опора – возводятся наслонные стропила, а где нет – висячие.

  Мауэрлат и прогоны




  Нижняя часть стропил в домах, построенных из бруса, опирается на верхний венец, а в зданиях из кирпича или пенобетона – на специальный брус, называющийся мауэрлатом. Для его укладки по внутренней части несущей стены располагают гидроизоляционный материал, на который и ложится мауэрлат. Длина бруса может быть равна длине стены здания, а может подгоняться под размер каждой стропильной ноги – так даже экономичнее.

  Коньковый прогон – брус, к которому закрепляются верхние части стропил. То есть – это конек крыши. Его длина зависит от длины кровли, поэтому для его возведения применяются как цельный массив, так и несколько бревен.

  Боковые прогоны нужны для дополнительной опоры стропил, их упор также делается во фронтоны здания. Концы таких прогонов иногда выпускаются за пределы фронтонов, таким образом, получаются разгружающие консоли, как результат – давление кровли на центральную часть прогона значительно уменьшается.


  Если кровля здания возводится из тяжелых материалов, например из натуральной черепицы, то боковые прогоны делаются в виде коромысла, для этого бревна немного подтесывают и изгибают.

  Еще немного о важных элементах крыши

  Диагональные перекрытия — картинка

  Дополнительные диагональные перекрытия называются раскосами, с помощью которых укрепляется стропильная система двухскатной крыши, и увеличиваются характеристики противостояния ветру фронтонами. Верхняя часть раскосов упирается во фронтоны, а нижняя – в центральное перекрытие.

  Подкосы необходимы для уменьшения нагрузки на стропильные ноги, их установка под углом в 45 градусов и выше позволяет значительно сократить ветровые нагрузки и давление снежных масс на кровлю, поэтому в северных регионах страны такие элементы крыши просто незаменимы.

  Если крыша состоит из скатов различной площади, то и угол их наклона не будет равным. Следовательно, для наибольшей прочности такой конструкции в местах «перелома» возводят вертикальные стойки, на которые опираются боковые прогоны. Чаще всего такие конструкции строят для мансардных помещений.

  В местностях, отличающихся постоянным сильным ветром, стропильные системы в обязательном порядке укрепляют диагональными связями, представляющими собой доски, толщина которых от 25 до 50 мм. Нижний край доски закрепляется к пятке стропильной ноги, а верхний – к середине противоположных стропил.

  Правильный расчет материалов для стропильной системы двухскатной крыши

  Не стоит бояться самостоятельно производить все необходимые расчеты, ведь размеры двухскатной крыши, в особенности, если она имеет форму равнобедренного треугольника, без глубоких математических знаний вычислить сможет любой человек.

  Итак, рассмотрим расчет стропильной системы двухскатной крыши на конкретном примере. Дом, для которого требуется возвести подобную конструкцию, имеет ширину (Ш ир) 4м, длину в 6м, а угол наклона стропил (У) должен быть равен 120 градусов. Кровля будет возводиться из металлочерепицы, расстояние между стропилами планируется в 1 метр.

  Для начала находим высоту центральной опоры (Ц):

  Ц = 0,5?Ш ир / tgY/2 = 0,5?4 / 1,73 = 1,2м

  Длину стропильной ноги (Дс) вычисляем по следующей формуле:

  Дс = 0,5?Ш ир / sinY/2 + 0,5 = 2,8м


  0,5 в этой формуле – припуск на козырек крыши, его нужно учесть в обязательном порядке!

  Площадь крыши (Пк) = Д? Дс? 2 = 33,6 м 2

  Получается, что именно такое количество листов металлочерепицы вам понадобится для кровли.

  Расстояние между каждой планкой обрешетки (Рп) условно возьмем за 35 см, значит:

  Длина обрешетки = Дс / Рп? Д?2 = 96 погонных метров

  При длине дома в 6м и расстоянии между стропилами в 1м нам понадобится 7 стропильных ног, значит количество бруса для них и для мауэрлата нужно не меньше, чем:

  Длина бруса = (2 ? Дс + Ш ир + Ц) = 75,5 п.м.

  Необходимое количество остальных материалов рассчитывается таким же образом. Когда все вычисления будут сделаны и нужный объем стройматериалов закуплен – приступаем к непосредственному строительству двухскатной крыши.

  Строим двухскатную крышу своими руками

  Итак, теперь мы вплотную подошли к такому моменту, как установка стропильной системы двухскатной крыши. Начинается этот процесс с возведения балочных перекрытий.

  Вариантов их монтажа всего два:

  • Если помещение чердака не планируется использовать в качестве жилья, то для перекрытий подойдут доски размером 50 ? 150 мм.
  • Для обустройства мансарды уже потребуется брус с размерами 150 ? 150 мм, причем каждый из них укладывается именно на несущие стены здания. Только так можно создать по-настоящему надежную и прочную мансардную конструкцию, только стоимость ее возведения будет на порядок дороже, чем строительство обычного чердака. Зато жилая зона дома значительно увеличится – решите, что для вас важнее и продумайте все до мелочей.

  Балки перекрытия укладывают по всей ширине здания, оставляя по 500-600мм на выступ от несущих стен – это защитит стену от воды, стекающей со скатов крыши. По всему периметру дома на балках укладывают доску, которая станет основанием для стоек стен второго этажа – мансарды.

  Для сооружения всех элементов крыши используются следующие крепежные материалы:

  • шурупы,
  • гвозди,
  • саморезы,
  • дюбеля,
  • проволока,
  • металлические угольники.

  Как только будут установлены стойки, можно приступать к обустройству стропил.




  Такая стропильная система двухскатной крыши своими руками является самой простой в техническом исполнении. Почему? Во-первых, потому что не нужно рассчитывать устройство стропил в зависимости от материала и расположения утеплителя.

  А во-вторых, размеры сечения нам тоже не понадобятся.


  Проще всего «укротить» двухскатную крышу правильной треугольной формы, ведь все ее составные части будут иметь идентичные размеры.

  Кроме того у этой системы есть еще несколько неоспоримых преимуществ:

  • сечение стропил и брусьев обладает высоким запасом для несущей способности;
  • эта форма очень надежна, так как нагрузка на конструкцию распределяется равномерно, и исчезает риск деформации стропильных ног;
  • треугольная стропильная система – независимая конструкция, поэтому при возникновении неполадок в других элементах здания, она остается неповрежденной;
  • балка, укладываемая с небольшим выступом, выполняет также функцию каркаса для всего веса кровли – а это дополнительная надежность всего здания в целом.

  Стропильная система мансарды

  Речь пойдет именно только об одноуровневой мансарде, так как ее вполне можно соорудить своими руками. Возведение более сложных конструкций рекомендуется поручать опытным специалистам, так как легко можно ошибиться в расчетах без их помощи, и результат будет плачевным.

  На балку выставляется доска, от которой отпиливается нижняя часть – делается это для того, что не было зазоров между балками и стропилами.


  На доску (100 мм) нужно уложить балку, отчертить линию на месте их стыковки. Затем по этой линии доску необходимо распилить, в результате чего должна получиться скошенная доска, которая будет плотно прилегать ко всем балкам перекрытия.

  Опять-таки по этой линии производим распил и так далее. Выполнение этих действий обеспечит плотное и точное закрепление верхней части стропильной системы, к установке которой можно приступать. С помощью накладки закрепляйте каждый ряд стропил вверху (на коньке), в завершение скрепите получившуюся обвязку специальным ригелем, который будет выполнять роль перекрытия для потолка.


  От того, насколько прочно будут закреплены между собой стропила, напрямую зависит жесткость возводимой конструкции. Лучше всего использовать специальные накладки из металла – так вы сможете добиться наибольшей прочности крыши.

  Когда все ряды стропил будут зафиксированы, можно начинать проверку правильности создания фронтонов – они должны быть расположены строго под прямым углом. Тут пригодится строительный отвес – вещь незаменимая для подобных ситуаций.

  Когда правильность конструкции не вызывает никаких сомнений, можно начинать капитальное закрепление всех деталей между собой, в этом поможет мягкая проволока, гвозди или скобы.

  Теперь нужно натянуть бечевку по верхней точке фронтонов, так будет удобнее устанавливать средние стропила на едином уровне.


  Чтобы исключить возможность провисания стропильной системы, надо усилить средние стропила специальными подкосами.

  Установка подкосов обычно не вызывает никаких сложностей: нижняя их часть закрепляется к стойке мансарды, а верхняя – к середине стропильной ноги, где нужно выпилить паз необходимой глубины. Для закрепления конструкции нужно выбирать гвозди от 200 мм.

  Вот и все – стропильная система двухскатной крыши своими руками готова! Остается только соорудить обрешетку и покрыть крышу кровлей, но это уже совсем другие технологии, о которых разговор пойдет в следующей статье.

  Возведение крыши – один из наиболее ответственных этапов строительства. От надежности «зонтика» сверху, от его устойчивости к атмосферным осадкам и любым внешним воздействиям, напрямую зависит долговечность самого здания и уровень комфорта проживания в нем.

  Изо всего разнообразия конструкций крыш, двускатную можно отнести к числу наиболее популярных, просто в силу относительной простоты ее возведения. Однако, и за этой «простотой» кроется масса различных нюансов, необходимость проведения определенных расчетов и следования технологическим правилам. Тем не менее, настоящая публикация имеет главную задачу: показать, что установка стропил двухскатной крыши своими руками – задача вполне выполнимая, даже для начинающего строителя.

  Давайте вместе пройдем все этапы процесса установки стропил для такой крыши, от основ предварительного проектирования до примера практического воплощения.

  Общее устройство двускатной крыши

  Основные понятия

  Элементы конструкции стропильной системы двускатной крыши




  Сразу оговоримся, что данная схема, безусловно, не может отразить всего возможного разнообразия конструкций , но основные детали и узлы на ней показаны достаточно понятно.

  1 – мауэрлат. Это доска или брус, которые жестко крепятся по верхнему торцу внешних несущих стен здания. Его предназначение – равномерное распределение нагрузки от всей системы крыши на стены дома, создание условий для надежного крепления стропильных ног в их нижней точке опоры.

  2 – стропильные ноги, устанавливаемые попарно. Они становятся основными несущими деталями всей системы крыши – именно стропила задают крутизну скатов, будут основой для крепления обрешетки, кровельного покрытия, а если крыша планируется утеплённой – то еще и всего термоизоляционного «пирога».

  Для изготовления стропильных ног применяются качественные доски или брус, можно использовать и кругляк. Про сечение пиломатериала, которое будет достаточным для гарантированного выдерживания всех возможных нагрузок – будет рассказано ниже.

  Стропила могут заканчиваться на мауэрлате, но чаще выходят за пределы периметра стен дома, формируя карнизный свес. Впрочем, для этого могут применяться и более легкие детали – так называемые «кобылки», которыми наращивают стропильные ноги на необходимую ширину свеса.


  Для формирования карнизного свеса стропила нарощены «кобылками»

  3 – коньковый прогон. Это может быть брус, доска или даже составная конструкция. Прогон проходит по всей линии конька и служит для надежного соединения верхних точек парных стропильных ног, связи всех стропильных пар с целью придания общей жесткости всей конструкции крыши. В различных вариантах крыш этот прогон может жёстко опираться на стойки, либо увязываться только с узлом соединения стропильных ног.

  4 – затяжки (схватки, ригели). Горизонтальные детали усиления системы, дополнительно связывающие парные стропильные ноги между собой. Может применяться несколько затяжек, расположенных на разной высоте.

  5 – балки перекрытия, которые будут служить основой для монтажа пола в чердачном помещении и потолка со стороны комнаты.

  6 – а эта балка одновременно выполняет роль лежня. Это брус, проходящий по всей длине крыши, который является опорой для установки дополнительных деталей усиления стропильной системы. Лежень может устанавливаться так, как показано на рисунке (по типу балки перекрытия), либо жестко укладываться на капитальную перегородку внутри здания.

  7 – стойки (бабки) – дополнительные вертикальные опоры стропильных ног, предотвращающие их прогиб под действием внешних нагрузок. Стойки вверху могут упираться в сами стропила, либо в дополнительный прогон, продольно связывающий стропильные ноги на определённой высоте.




  8 – подкосы. Нередко при большой длине стропильных ног их несущей способности недостаточно, и усиление только стойками не обеспечивает необходимую прочность. В этих случаях применяются диагональные усиливающие элементы, опирающиеся снизу на лежень, создающие дополнительную точку опоры для стропила. Количество подкосов и место их установки могут варьироваться в крышах различной степени сложности.

  Некоторые различия висячей и наслонной системы двускатной крыши

  Двускатные крыши можно разделить на два типа конструкций – с наслонными и висячими стропилами. Кроме того, широко применяются комбинированные системы, в которых объединены оба принципа построения. В чем же принципиальная разница?

  Наслонная система стропил

  Эта конструкция стропильной системы характеризуется наличием опоры на внутреннюю капитальную перегородку в здании. По верхнему торцу этой перегородки монтируется лежень, на которые опираются стоки, поддерживающие коньковый прогон. Таким образом, стропильные ноги «наслонены» на вертикальную опору, что делает всю систему максимально прочной.




  Подобная схема является наиболее популярной из-за своей надежности и относительной простоты в исполнении. Если имеется возможность создать дополнительную точку опоры по центру, то почему бы и не воспользоваться этим? Правда, если на чердаке планируется размещение жилого помещения, то вертикальные стойки иногда могут стать помехой. Впрочем, их наличие тоже иногда «обыгрывают», используя, например, для монтажа внутренней легкой перегородки.

  В зависимости от количества и размещения внутренних перегородок, конструкция наслонной стропильной системы может варьироваться. Некоторые примеры показаны на иллюстрации ниже:




  На фрагменте «а» показан самый простой вариант, который, кстати, на небольших длинах стропил (до 5 метров) может даже не иметь показанных подкосов – достаточно ряда центральных стоек под коньковым прогоном

  С увеличением ширины здания система, естественно, усложняется, и появляются дополнительные упрочняющие элементы – затяжки и подкосы (фрагмент «б»).

  Фрагмент «в» наглядно демонстрирует, что внутренняя капитальная стена не обязательно должна располагаться ровно по центру, под коньком. Вполне возможен и такой вариант, как показан на иллюстрации, но с условием, что смещение лежня относительно конька не превысит одного метра.

  Наконец, фрагмент «г» показывает, как может опираться система стропил в здании большого размера, но имеющим две капитальные перегородки внутри. Расстояние между такими параллельными лежнями может доходить до трети ширины здания.

  Система с висячими стропилами

  Графически эту схему крыши можно изобразить примерно так:




  Сразу бросается в глаза, что стропила опираются только на в нижней части, а затем соединяются между собой на коньке. Дополнительная опора по центру отсутствует, то есть стропильные ноги как бы «висят», что предопределяет и название такой системы. Эта особенность накладывает определенные ограничения на применение висячих стропил – обычно такая схема практикуется при расстоянии между несущими стенами, на которые закреплен мауэрлат, не более 7 метров. Устанавливаемые затяжки лишь частично снимают нагрузку с внешних стен.

  На иллюстрации ниже показано несколько вариантов висячей системы. Впрочем, некоторые из них уже, скорее, могут быть отнесены к комбинированным.




  Фрагмент «д» - висячие стропила связаны между собой стяжкой на уровне мауэрлата либо закреплены на мощной балке перекрытия, образуя с ней треугольник. Других усиливающих деталей нет. Подобная схема допустима при расстоянии между стенами до 6 метров.

  Вариант «ж» - для такого же по размерам дома (до 6 метров). Затяжка (ригель) в этом случае смещена вверх, и нередко используется для подшивки потолка чердачного помещения.

  Варианты «е» и «з» рассчитаны на пролёт между стенами до 9 метров. Могут применяться несколько затяжек (или верхняя затяжка в сочетании с нижней балкой перекрытия). Другой подход – установка стоек под коньковым прогоном, по аналогии с наслонной системой. Только в качестве нижней точки опоры используется не лежень на капитальной перегородке, а стойки опираются на затяжку или балку перекрытия. Назвать такой вариант чисто «висячим» - уже сложно, так как здесь – явно комбинация деталей из обеих конструкций.

  В еще большей степени такое комбинирование двух схем выражено в варианте «и», который рассчитан на большие пролёты, от 9 до 14 метров. Здесь, помимо стойки-бабки, задействованы еще и диагональные подкосы. Нередко такие фермы вообще собираются на земле, а только потом поднимаются и устанавливаются на место, связываются между собой, формируя тем самым весь каркас крыши.

  Итак, при подготовке к строительству двускатной крыши необходимо изучить принципы устройства той или иной системы, оценить их преимущества и недостатки, выбрать оптимальную для своих условий и составить графическую рабочую схему. Она понадобится и при приобретении необходимого материала, и для производства самих монтажных работ. Однако, составление чертежа все же должно предваряться некоторыми расчетами.

  Расчет базовых параметров стропильной системы двускатной крыши

  Давайте еще раз взглянем на принципиальную схему устройства двускатной крыши, чтобы выделить те параметры, которые необходимо будет рассчитать.




  Итак, в процессе расчета нам потребуется определиться со следующими величинами.

  Исходные данные – это длина стороны дома по фронтонной части (выделено голубым – F), и длина дома по коньку (фиолетовый цвет – D). Предполагается, что хозяева уже заранее определились с типом кровельного покрытия – так как здесь будут определенные ограничения по крутизне скатов кровли. (угол а).

  • Высоту конька над плоскостью мауэрлата (Н – зеленый цвет), или, наоборот, определиться с углом ската, отталкиваясь от запланированной высоты конька.
  • Длину стропильной ноги (синий цвет – L), а при необходимости – и удлинение стропила для формирования карнизного свеса необходимой ширины (l).
  • Рассчитать суммарные нагрузки, выпадающие на стропильную систему, чтобы определить оптимальное сечение пиломатериала для изготовления стропил, шаг их установки (красный цвет – S) и допустимую длину пролетов между точками опоры. Все эти параметры – тесно взаимосвязаны между собой.
  • Когда на руках будут эти рассчитанные значения, уже несложно составить графическую схему, определить необходимость и оптимальное расположение элементов усиления, просчитать количество материала для их изготовления.

  Цены на бензопилу

  бензопила

  Рассчитываем крутизну ската и высоту конька

  Угол крутизны скатов может определяться хозяевами по различным критериям оценки:

  • Из чисто эстетических соображений – когда «во главу угла» становится внешний вид строения. Многим нравятся крыши с высоким коньком, но при этом нельзя забывать, что на такую кровлю резко возрастает ветровая нагрузка. Да и материалов для изготовления высокой крыши пойдет неизмеримо больше. Вместе с тем, на крутых скатах почти до нуля снижается снеговая нагрузка – не исключено, что для «снежных» регионов этот параметр оценки может стать определяющим.
  • Из соображений полезного использования чердачного помещения. При двускатной схеме крыши, чтобы добиться максимальной площади мансарды, приходится возводить скаты с очень большой крутизной, то есть с теми же последствиями, о которых сказано выше.


  • Наконец, может быть и совершенно противоположный подход – из соображений экономии сделать конструкцию крыши с минимальной высотой в коньке. Но в этом случае придется ориентироваться на минимально допустимые углы уклона для конкретного типа кровельного покрытия. Уменьшать крутизну ниже рекомендованным производителем показателей – это «закладывать бомбу» в свою крышу, причем и из соображений ее прочности и долговечности, и с позиций гидроизоляционных качеств покрытия.

  Рассчитать высоту конька над плоскостью перекрытия (мауэрлата) – несложно. В основе подавляющего большинства узлов любой кровельной системы лежит треугольник, который, в свою очередь, подчиняется строгим геометрическим (точнее – тригонометрическим) законам.

  Итак, в нашем случае известна ширина крыши по фронтонной линии. Если крыша симметрична, то конек разместится ровно посередине, и для расчетов можно просто ширину F разделить на два (основание треугольника f = F/2 ). При несимметричных скатах придется спроецировать вершину конька на линию F, и промерить расстояния f1 и f2 от нее до края треугольника (до мауэрлата) с каждой из сторон. Естественно, что в таком случае и уклон скатов будет различным.

  Н = f × tg a

  Чтобы не заставлять читателя искать значения тангенсов и проводить расчеты вручную, ниже размещен калькулятор, в котором уже внесены необходимые табличные величины.
