Стропильная система двухскатной крыши своими руками – инструкция по устройству. Из каких элементов состоит и каких видов бывает стропильная система двухскатной крыши Конструкция стропил двускатной крыши

Двускатная крыша или щипцовая - это крыша на два ската, т.е. имеющая 2 наклонные поверхности (скаты) прямоугольной формы.

Каркас двухскатной крыши в силу конструктивных особенностей идеально сочетает в себе простоту устройства и обслуживания с надежностью и долговечностью. Эти и многие другие параметры делают строительство двухскатной крыши практичным и рациональным решением для частного и коммерческого домостроения.

В рамках этой статьи рассмотрим, как сделать стропильную систему двухскатной крыши своими руками. Для эффективного восприятия материала он представлен в виде пошаговой инструкции от А до Я, от выбора и расчетов, до монтажа мауэрлата и обрешетки под кровлю. Каждый этап сопровождается таблицами, схемами, чертежами, рисунками и фото.

Популярность крыши домиком обусловлена рядом преимуществ:

• вариативность конструкции;
• простота в расчетах;
• естественность стока воды;
• цельность конструкции снижает вероятность протечек;
• экономичность;
• сохранение полезной площади чердака или возможность обустройства мансарды;
• высокая ремонтопригодность;
• прочность и износоустойчивость.

Виды двухскатной крыши

Монтаж стропильной системы двускатной крыши зависит, прежде всего, от ее конструкции.

Выделяют несколько вариантов двухскатных крыш (типы, виды):

Наиболее распространенный в силу простоты и надежности вариант устройства крыши. Благодаря симметрии достигается равномерное распределение нагрузок на несущие стены и мауэрлат. Вид и толщина утеплителя не оказывают влияния на выбор материала.

Сечение бруса дает возможность обеспечить запас несущей способности. Отсутствует вероятность пригибания стропил. Подпорки и распорки можно ставить практически в любом месте.

Явный недостаток - невозможность обустройства полноценного мансардного этажа. Из-за острых углов появляются «глухие» зоны, которые непригодны для использования.

Устройство одного угла более 45° приводит к снижению величины неиспользуемой площади. Появляется возможность сделать жилые комнаты под крышей. В тоже время увеличиваются требования к расчету, т.к. нагрузка на стены и фундамент будет распределятся неравномерно.

Такая конструкция крыши позволяет обустроить полноценный второй этаж под крышей.

Естественно, простая двускатная стропильная крыша отличается от ломаной, не только визуально. Главная трудность таиться в сложности расчетов.

Конструкция стропильной системы двухскатной крыши

Постройка крыши любой сложности своими руками предполагает знания назначения основных конструктивных элементов.

Места расположения элементов показаны на фото.

• Мауэрлат . Предназначен для распределения нагрузки от стропильной системы на несущие стены здания. Для обустройства мауэрлата выбирается брус из прочной древесины. Предпочтительно лиственницы, сосны, дуба. Сечение бруса зависит от его вида - цельный или склеенный, а также от предполагаемого века конструкции. Наиболее популярные размеры 100х100, 150х150 мм.

  Совет. Для стропильной системы из металла мауэрлат также должен быть металлическим. Например, швеллер или двутавровый профиль.

• Стропильная нога . Основной элемент системы. Для изготовления стропильных ног используется прочный брус или бревно. Соединенные сверху ноги образуют ферму.

Силуэт стропильной фермы определяет внешний вид строения. Примеры ферм на фото.

Важное значение имеют параметры стропил. О них речь пойдет чуть ниже.

• Затяжка - соединяет стропильные ноги и придает им жесткость.

• Прогон :

• Коньковый прогон , монтируется в месте примыкания одного стропила к другому. В дальнейшем на него будет установлен конек крыши.

• Боковые прогоны , они обеспечивают ферме дополнительную жесткость. Их количество и размер зависят от нагрузки на систему.

• Стойка для стропил - вертикально расположенный брус. Также принимается на себя часть нагрузки от веса крыши. В простой двускатной крыше обычно располагается по центру. При значительной ширине пролета - по центру и по бокам. В несимметричной двускатной крыше - место установки зависит от длины стропила. При ломанной крыше и обустройстве одной комнаты на мансардном чердаке - стойки располагаются по бокам, оставляя свободным пространство для перемещения. Если комнат предполагается две - стойки находятся по центру и по бокам.

Расположение стойки в зависимости от длины крыши показано на рисунке.

• Подкос . Служит опорой для стойки.

Совет. Установка подкоса под углом в 45° существенно снижает риск деформации от ветровой и снеговой нагрузки.

В регионах со значительной ветровой и снеговой нагрузкой устанавливают не только продольные подкосы (находящиеся в одной плоскости со стропильной парой), но и диагональные.

• Лежень . Его назначение служить опорой для стойки и местом крепления подкоса.

• Обрешетка . Предназначена для передвижения во время строительных работ и фиксации кровельного материла. Устанавливается перпендикулярно по отношению к стропильным ногам.

Совет. Важное назначение обрешетки - перераспределение нагрузки от кровельного материала на стропильную систему.

Наличие чертежа и схемы с указанием месторасположения всех перечисленных конструктивных элементов поможет в работе.

Совет. Обязательно добавьте в схему стропильной системы двухскатной крыши данные об устройстве прохода вентиляционной шахты и дымовой трубы.

Технология их устройства определяется типом кровли.

Выбор материала для стропил

При расчете материала на двухскатную крышу нужно выбирать качественную древесину без повреждений и червоточин. Наличие сучков для балок, мауэрлата и стропил не допускается.

Для досок обрешетки сучков должно быть минимум, при этом они не должны выпадать. Древесина должна быть прочной и обработанной необходимыми препаратами, которые повысят ее свойства.

Совет. Длина сучка не должна превышать 1/3 толщины бруса.

Расчет стропильной системы двухскатной крыши

Расчет параметров материала важный этап, поэтому приводим алгоритм расчета пошагово.

Важно знать: вся стропильная система состоит из множества треугольников, как наиболее жесткого элемента. В свою очередь, если скаты имеют различную форму, т.е. являются неправильным прямоугольником, то нужно разделить его на отдельные составляющие и посчитать нагрузку и количество материалов для каждого. После расчетов данные суммировать.

1. Расчет нагрузки на стропильную систему

Нагрузка на стропила может быть трех видов:

• Постоянные нагрузки . Их действие будет всегда ощущаться стропильной системой. К таким нагрузкам относят вес кровли, обрешетки, утеплителя, пленок, доборных элементов кровли, отделочных материалов для . Вес кровли является суммой веса всех его составляющих элементов, такую нагрузку проще учесть. В среднем величина постоянной нагрузки на стропила равна 40-45 кг/м.кв.

Совет. Чтобы сделать запас прочности для стропильной системы лучше к расчету прибавить 10%.

Для справки: Вес некоторых кровельных материалов на 1 м.кв. представлен в таблице

Совет. Желательно, чтобы вес кровельного материала, приходящийся на 1 м.кв. площади крыши, не превышал 50 кг.

• Переменные нагрузки . Действуют в разные периоды и с разной силой. К таким нагрузкам относят: ветровую нагрузку и ее силу, снеговую нагрузку, интенсивность осадков.

По сути, скат крыши подобен парусу и, если учесть ветровую нагрузку, вся конструкция крыши может быть разрушена.

Расчет проводят по формуле: ветровая нагрузка равна показатель по региону, умноженный на поправочный коэффициент. Эти показатели содержатся в СНиП «Нагрузки и воздействия» и определяются не только регионом, но и местом расположения дома. Например, на частный дом, окруженный многоэтажными зданиями, приходится меньше нагрузок. Отдельно стоящий загородный дом или дача испытывают повышенные ветровые нагрузки.

2. Расчет снеговой нагрузки на кровлю

Расчет крыши на снеговую нагрузку проводится по формуле:

Полная снеговая нагрузка равна вес снега, умноженная на поправочный коэффициент. Коэффициент учитывает ветровое давление и аэродинамическое влияние.

Вес снега, который приходится на 1 м.кв. площади крыши (согласно СНиП 2.01.07-85) находится в пределах 80-320 кг/м.кв.

Коэффициенты, показывающие зависимость от угла наклона ската представлены на фото.

Нюанс. При угле наклоне ската свыше 60° нагрузка снега на расчет не влияет. Поскольку снег быстро сползет вниз и не повлияет на прочность бруса.

• Особые нагрузки . Учет таких нагрузок проводится в местах с высокой сейсмической активностью, торнадо, штормовыми ветрами. Для наших широт достаточно сделать запас по прочности.

Нюанс. Одновременное действие многих факторов вызывает эффект синергии. Это стоит учесть (см. фото).

Оценка состояния и несущей способности стен и фундамента

Следует учитывать, что кровля имеет существенный вес, который способен нанести вред остальному зданию.

Определение конфигурации кровли:

• простая симметричная;
• простая ассиметричная;
• ломаная.

Чем сложнее форма крыши, тем большее количество стропильных ферм и подстропильных элементов нужно для создания необходимого запаса по прочности.

Угол наклона двухскатной крыши определяется в первую очередь кровельным материалом. Ведь каждый из них выдвигает свои требования.

• мягкая кровля - 5-20°;
• металлочерепица, шифер, профнастил, ондулин - 20-45°.

Следует учесть, что увеличение угла увеличивает площадь пространства под крышей, но и количество материала. Что влияет на общую стоимость работ.

Нюанс. Минимальный угол наклона двускатной крыши должен составлять не меньше 5°.

5. Расчет шага стропил

Шаг стропил двускатной крыши для жилых домов может составлять от 60 до 100 см. Выбор зависит от кровельного материала и веса конструкции крыши. Тогда количество стропильных ног рассчитывается путем деления длины ската на расстояние между стропильными парами плюс 1. Полученное число определяет количество ног на один скат. Для второго число нужно умножить на 2.

Длина стропил для чердачной крыши рассчитывается по теореме Пифагора.

Параметр «а» (высота крыши) задается самостоятельно. Ее величина определяет возможность обустройства жилого помещения под крышей, удобством нахождения на чердаке, расходом материала на строительство крыши.

Параметр «b» равен половине ширины здания.

Параметр «с» представляет собой гипотенузу треугольника.

Совет. К полученному значению нужно добавить 60-70 см. для запилов и выноса стропильной ноги за стену.

Стоит отметить, что максимальная длина бруса - 6 м.п. Поэтому при необходимости брус для стропил можно сращивать (наращивание, стыковка, соединение).

Способ сращивания стропил по длине показан на фото.

Ширина стропил для крыши зависит от расстояния между противоположными несущими стенами.

7. Расчет сечения стропил

Сечение стропил двускатной крыши зависит от нескольких факторов:

• нагрузки, о ней мы уже писали;

• вида применяемого материала. Например, бревно выдерживает одну нагрузку, брус - другую, клееный брус - третью;

• длины стропильной ноги;

• вида древесины, которая используется в строительстве;

• расстояния между стропилами (шага стропил).

Определить сечение бруса для стропил, зная расстояние между стропилами и длину стропила можно с помощью нижеприведенных данных.

Сечение стропил - таблица

Совет. Чем больше шаг установки стропил, тем большая нагрузка приходится на одну стропильную пару. Значит, сечение стропил нужно увеличивать.

Размеры пиломатериала (бруса и доски) для двухскатной стропильной системы:

• толщина (сечение) мауэрлата - 10х10 или 15х15 см.;

• толщина стропильной ноги и затяжки - 10х15 или 10х20 см. Иногда используют брус 5х15 или 5х20 см;

• прогон и подкос - 5х15 или 5х20. В зависимости от ширины ноги;

• стойка - 10х10 или 10х15;

• лежень - 5х10 или 5х15 (в зависимости от ширины стойки);

• толщина (сечение) обрешетки крыши - 2х10, 2,5х15 (в зависимости от кровельного материала).

Виды стропильной системы двухскатной крыши

Для рассматриваемой конструкции крыши существует 2 варианта: наслонные и висячие стропила.

Рассмотрим каждый вид подробно, дабы сделать взвешенный выбор.

Висячие стропила

Применяются при ширине крыши не более 6 м.п. Установка висячих стропил выполняется за счет крепления ноги за несущую стену и коньковый прогон. Конструкция висячих стропил особенна тем, что стропильные ноги находятся под воздействием распирающего усилия. Висячие стропила с затяжкой, установленной между ногами, позволяют снизить его влияние. Затяжка в стропильной системе может быть деревянной или металлической. Часто затяжки ставят внизу, тогда они играют роль несущих балок. Важно обеспечить надежное крепление затяжки на стропильной ноге. Потому, что на нее тоже передается распирающее усилие.

Совет.
Чем выше расположена затяжка, тем большей прочностью она должна обладать.
Если затяжку не установить, несущие стены могут попросту «разъехаться» от давления, создаваемое стропильной системой.

Наслонные стропила

Применяются при обустройстве крыш любых размеров. Конструкция наслонных стропил предусматривает наличие лежня и стойки. Лежень, лежащий параллельно мауэрлату принимает на себя часть нагрузки. Таким образом, стропильные ноги как бы приклонены друг к другу и поддерживаются стойкой. Стропильные ноги наслонной системы работают только на изгиб. Да и простота монтажа также склоняет чашу весов в их пользу. Единственный недостаток - наличие стойки.

Комбинированные

Ввиду того, что современные крыши отличаются большим многообразием форм и сложностью конфигураций, используется комбинированный вид стропильной системы.

После выбора вида стропильной системы можно точно рассчитать количество материалов. Результаты расчетов записать. При этом профессионалы рекомендуют составлять чертежи на каждый элемент кровли.

Монтаж стропильной системы двухскатной крыши

После того, как рассчитаны стропила двускатной крыши, можно приступать к монтажу. Процесс разобьем на этапы и дадим характеристику каждому из них. Получится своеобразная пошаговая инструкция, содержащая дополнительные сведения по каждому этапу.

1. Крепление мауэрлата к стене

Брус устанавливается по длине стены, на которую будут опираться стропила.

В срубах из бревна роль мауэрлата играет верхний венец. В зданиях, построенных из пористого материала (газобетон, пенобетон) или кирпича, мауэрлат устанавливается по всей длине несущей стены. В других случаях его можно устанавливать между стропильными ногами.

Материал подготовлен для сайта www.сайт

Поскольку длина мауэрлата превышает стандартные размеры пиломатериалов, его приходится сращивать.

Соединение мауэрлата друг с другом делается как показано на рисунке.

Как соединить мауэрлат?

Запил брусьев производится только под углом в 90°. Соединения происходит с применением болтов. Гвозди, проволока, деревянные нагели не используются.

Как крепить мауэрлат?

Установка мауэрлата выполняется на верху стены. Технология монтажа предусматривает несколько способов крепления мауэрлата:

• строго по центру несущей стены;
• со смещением в одну из сторон.

Совет.
Мауэрлат не может размещаться ближе, чем 5 см. до наружного края стены.

Чтобы защитить брус для мауэрлата от повреждения его укладывают на слой гидроизоляционного материала, в качестве которого чаще всего выступает обычный рубероид.

Надежность крепления мауэрлата важный аспект строительства. Это связано с тем, что скат крыши подобен парусу. Т.е., он испытывает сильную ветровую нагрузку. Следовательно, мауэрлат нужно крепко зафиксировать на стене.

Способы крепления мауэрлата к стене и стропилам

Анкерные болты. Идеальны для монолитного строения.

Деревянные нагели. Используются для срубов из бревна и бруса. Но, они всегда используются с дополнительными крепежами.

Скобы.

Шпилька или арматура. Применяется в том случае, если коттедж построен из пористых материалов (газобетон, пенобетон).

Скользящее крепление (шарнирное). Связка таким способом позволяет обеспечить смещение стропильных ног при усадке дома.

Отожженная проволока (вязальная, стальная). Используется как дополнительное крепление в большинстве случаев.

2. Изготовление стропильных ферм или пар

Монтаж выполняется двумя способами:

• установка брусьев непосредственно на крыше. Используется не часто, поскольку выполнять все работы, замеры, подрезки на высоте проблематично. Зато позволяет полностью выполнить монтаж своими руками;

• сборка на земле. Т.е., отдельные элементы (треугольники или пары) для стропильной системы можно собрать внизу, а затем поднять их на крышу. Преимущество такой системы в более быстром выполнении высотных работ. А недостаток - в том, что вес собранной конструкции стропильной фермы может быть значительным. Чтобы ее поднять потребуется специальное оборудование.

Совет. Прежде чем собирать стропильные ноги, нужно нанести разметку. Очень удобно использовать для этих целей шаблоны. Собранные по шаблону стропильные пары будут абсолютно одинаковы. Для изготовления шаблона нужно взять две доски, длина каждой из которых равна длине одного стропила, и соединяются между собой.

3. Установка стропильных ног

Собранные пары поднимаются наверх и устанавливаются на мауэрлат. Для этого внизу стропильных ног нужно сделать запил.

Совет. Поскольку прорези на мауэрлате ослабят его, можно делать запилы только на стропильной ноге. Чтобы запил был одинаковым и плотно прилегал к основанию нужно использовать шаблон. Его вырезают из фанеры.

Способы крепления стропильной ноги показано на рисунке.

Начинать установку стропильных пар нужно с противоположных торцов крыши.

Совет. Чтобы правильно установить стропильные ноги, лучше использовать временные подкосы и распорки.

Между закрепленными парами натягивается бечевка. Она упростит монтаж последующих стропильных пар. А также, обозначит уровень конька.

Если стропильная система монтируется непосредственно на крыше дома, то после установки двух крайних стропильных ног устанавливается опора конька. Далее к нему крепят половины стропильный пар.

Стоит отметить, что в этом вопросе мнения профессионалов расходятся. Одни советуют использовать шахматный порядок крепления, что позволит равномерно распределить увеличивающуюся нагрузку на стены и фундамент более равномерно. Такой порядок предполагает установку одного стропила в шахматном порядке. После того, как часть стропильных ног установлена, монтируют недостающие части пары. Другие, настаивают на том, что нужно делать последовательный монтаж каждой пары. В зависимости от размера конструкции и конфигурации фермы, усиление стропильных ног выполняется подпорками и стойками.

Нюанс. Соединяются дополнительные элементы конструкции с помощью вырубки. Фиксировать их предпочтительно строительными скобами.

При необходимости можно удлинить стропильную ногу.

Способы сращивания стропильных ног показаны на фото.

Совет. Способ, которым удлиняется мауэрлат (запил под 90°) в данном случае применять нельзя. Это ослабит стропило.

4. Установка конька двускатной крыши

Коньковый узел кровли изготавливается путем соединения стропильных ног вверху.

Устройство конька крыши:

• Способ без использования опорного бруса (см. рис.).

• Способ с использованием стропильного бруса. Брус нужен для больших крыш. В дальнейшем он может стать опорой для стойки.

• Метод накладки на брус.

• Более современной разновидностью изготовления конькового узла можно считать способ, показанный на фото.

• Метод врубки.

После того, как установлена стропильная система делаем капитальное закрепление всех конструктивных элементов.

5. Монтаж обрешетки крыши

Монтируется обрешетка в любом случае, и предназначена для более удобного перемещения по крыше в процессе выполнения работ, а также для крепления кровельного материала.

Шаг обрешетки зависит от вида кровельного материала, например:

• под металлочерепицу - 350 мм (расстояние между двумя нижними досками обрешетки должно составлять 300 мм).
• под профнастил и шифер - 440 мм.
• под мягкую кровлю настилаем сплошную обрешетку.

Стропильная система двухскатной крыши с мансардой - видео:

Заключение

Как видим, несмотря на кажущуюся простоту, монтаж стропильной системы двускатной крыши содержит много подводных камней. Но, опираясь на приведенные рекомендации, вы сможете без проблем построить надежную конструкцию своими руками.

Вы только собираетесь построить свой дом, и ищите необычный и энергосберегающий проект?Тогда вам самое время задуматься о разноскатной крыше, которую еще ее называют асимметричной или несимметричной. Таковая отличается от обычной крыши тем, что ее два ската имеют разную длину или угол наклона.

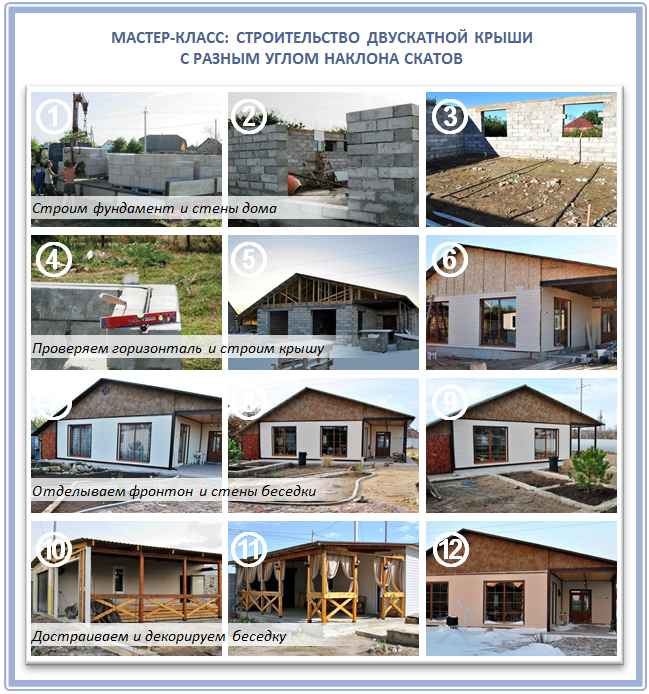

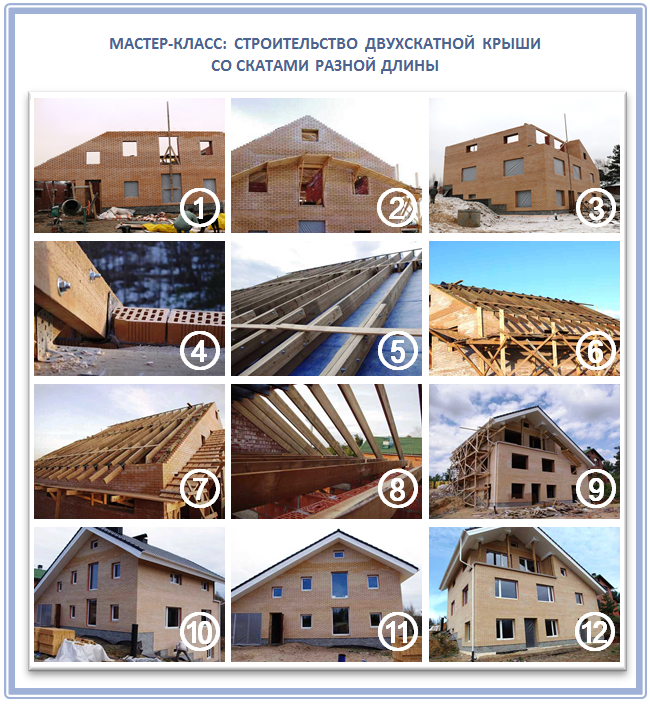

Чаще всего двускатная крыша с разными скатами реализуется тогда, когда нужно создать из дома и пристройки единый комплекс, хотя в последнее время о классических канонах строительства крыши стали забывать и про обычные архитектурные задачи. Хотите знать, почему? Это интересно!

Американский архитектор Фрэнк Ллойд в свое время сказал: «Великая архитектура – это свидетельство величия человечества». И действительно, эволюция крыши с давних времен до сегодняшнего времени поражает воображение. Что только не творили архитекторы разных времен с кровлей жилого дома!

И какие только формы они не создавали. Хотя особенно удивляет своим разнообразием архитектура прошлого столетия, где в погоней за необычностью, оригинальностью и сумасшествием идеи простые жилые дома в проектах и реализации превращались в настоящие космические объекты.

Порой воплощения буйной фантазии проектировщика не имели ни одного мало-мальски узнаваемого архитектурного элемента – крыши нет, стен в их классическом понимании тоже… И вот на рубеже столетий мода на подобные строения резко пошла на спад – скорее из-за нерациональности самих конструктивных решений.

Но человечество извлекло из подобного много пользы: например, с легким сердцем отошло от неизменной классики строительства крыш, взяв на заметку новые рациональные идеи. В итоге стали строить действительно красивые, хотя и необычные крыши частных домов. Например:

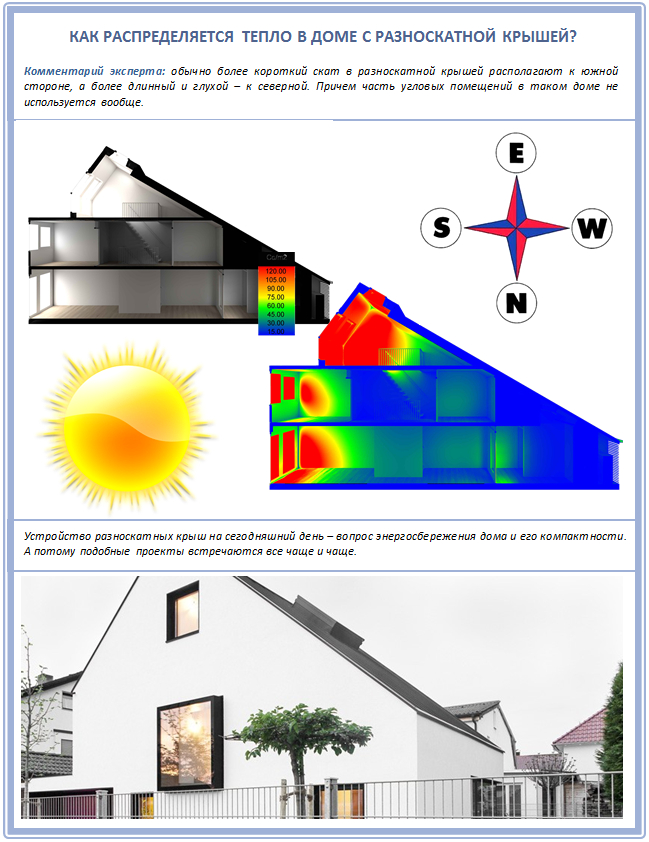

• разместив один скат в южную сторону;
• второй под другим углом, либо длиннее, на северную;
• правильно рассчитав все нагрузки от ветра и снега;
• мудро организовав внутреннее пространство дома,

Такой строитель добивается куда больше вот КПД от своего творения, чем если бы он построил обычный двухэтажный дом под двускатной крышей. Т.е. все минусы были переквалифицированы в плюсы, а оригинальность осталась на высоте:

Как подсчитали современные архитекторы, устройство всего одного угла выше 45 градусов значительно снижает неиспользованную площадь дома. А это многого стоит.

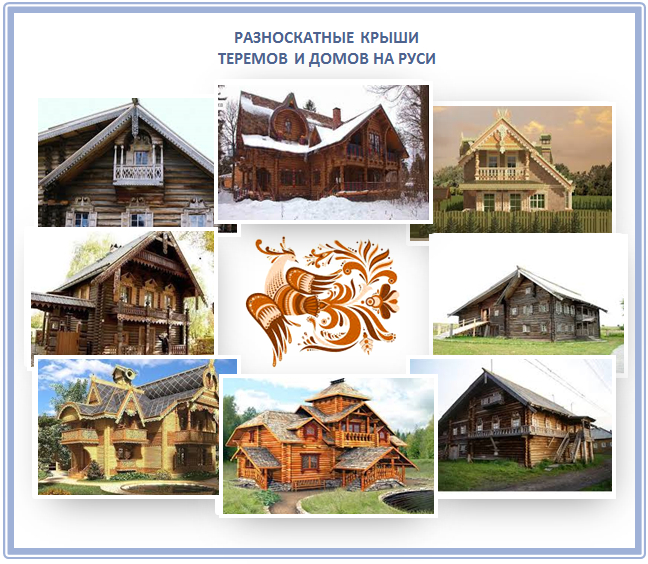

Вы удивитесь, но на самом деле асимметричная крыша не так уж нова. Еще древние строители не имели в своем арсенале современных компьютерных программ и точных измерительных инструментов, как и достаточного знания стереометрии. Поэтому они не слишком долго задумывались над тем, насколько идеально ровной все-таки нужно делать крышу.

В качестве основного измерительного инструмента они использовали длинную рогатку, а на ее концы привязывали шнур и отвес. Рогатку поднимали так, чтобы отвес указывал как раз на середину торцевой стены постройки. Далее концы шнура растягивали к углам дома. Если было нужно, рогатку поднимали повыше или, наоборот, опускали пониже. Как только свес был выбран, к стене дома прибивали специальную доску. На эти жгуты закрепляли шнур. Так получалось четкая визуальная граница будущих скатов крыши.

Трудности возникали как раз со вторым скатом крыши. Дело в том, что разместить вторую доску на одной высоте с первой было сложно потому, что издавна в России дома строились из круглого леса. Распределить такие стены в одной плоскости к горизонту практически невозможно. А потому переносить размер одной доски на вторую дело было безнадежным.

Для более точных измерений уже нужен был водяной уровень. Только при помощи этого инструмента горизонт будущей крыши получается относительно ровным, и конек размещается по центру. Но в большинстве случаев, особенно когда строительство происходило в глухой сельской местности, подобными инструментами местные жители избалованными не были, а поэтому практически все делалось на глаз. И да, скаты у крыш не редко были действительно разными.

Что еще интереснее, по-настоящему ассиметричная разноскатная крыша встречалась в Древней Руси и как отдельный специфический вид архитектуры. В основном таковые можно было увидеть в деревянных теремках и дворцах, которые принадлежали богатым людям. Тогда именно при помощи архитектуры и передавалась значимости богатства владельцев таких построек:

Поэтому местные архитекторы этого времени искали все способы, чтобы тот же терем отличался от простой избушки. Здесь уже было принято крыть каждый сруб отдельной крышей, даже если постройки были построены другу у друга.

Каждый скат направлялся и заворачивался по-особенному, при помощи самых разных возможных завершения. Причем сами срубы строились разной высоты, от чего и крыши нередко были заметно разноскатными.

Но отметим, что часто встречающуюся разноскатную крышу, у которой скаты не сходятся в одном коньке сверху, нельзя назвать двухскатной. Это скорее две отдельные односкатные кровли, которые строятся отдельно и каждая по своим правилам.

Преимущества и недостатки разноскатных крыш

В чем же так хороша асимметричная крыша, что ради ее благ многие готовы рискнуть и крепостью дома, и долговечностью кровли над собственной головой? Давайте их перечислим.

Уникальность и дизайн

Асимметричная крыша всегда и в любой местности выглядит стильно. В нашей стране, спустя столько веков неизменного строительства щипцовых двускаток, любые подобные проекты уже бросаются в глаза, вызывают удивление и оставляют неизгладимые впечатления.

Более того, если вы захотите создать абсолютно уникальную архитектуру дома, то воплотить свою сумасшедшую затею легче всего как раз при помощи такого решения, как разные скаты.

Выгодная архитектура

Заметим, что работа с несимметричной двускатной крышей более приятна и интересна для любого архитектора. Ведь теперь ему не нужно сначала рисовать контуры дома – типичный прямоугольник, и только тогда вмещать туда все то, что запланировал он и его заказчик. Теперь никаких рамок нет: сначала вы проектируете внутреннее пространство дома, делаете его таким, как вы захотите, и такой формы, как подсказала вам ваша фантазия.

Теперь вы размещаете возле дома и гараж, и веранду, и любую беседку, и вам не нужно будет переживать о том, чтобы строить все это не на один фундамент и присоединять разные крыши. Теперь, как ваш проект будет готов на бумаге, вы просто сверху рисуете крышу так, чтобы она накрыла все.

И еще много ценных плюсов:

Чаще всего ассиметричную крышу строят тогда, когда второй этаж дома планируется неполным. Например, площадь первого этажа – 120 квадратных метров, а второго – всего 60. В этом случае крыша закрывает только две-три комнаты верхнего этажа, а остальное пространство остается в открытым.

Чем хорошо такое строительство, и чем привлекателен такой проект? В первую очередь тем, что на фундамент такого дома уже оказывается куда меньше давление, чем у полноценного двухэтажного здания. И при этом сам фундамент уже не нужно строить слишком широким, рассчитанным на лишние квадратные метры.

Нередко также ассиметричную крышу используют для установки какого-либо необходимого оборудования, например, солнечных батарей.

Противостояние стихиям

Разноскатная крыша хороша тем, что при помощи такой конструкции решаются проблемы с сильными ветрами и снегопадами. Дело в том, что если в определенной местности преобладает практически одно и то же направление ветров, тогда скатную крышу есть смысл строить так, чтобы с ветреной стороны она имела более пологий скат, а с более тихой – более крутой.

Таким подходом за раз решается проблема с распределением нагрузки от ветра и снега, тогда как обычно сложно решить, делать ли крышу остроконечный, избавившись, таким образом, от тонн снежинок, либо пологой, чтобы ее не сорвало в первую же бурю.

Настоящее “спасение” для мансарды

Дело в том, что типичная мансарда под обычной двускатной крышей – наиболее проигрышна и выглядит неприятно, даже психологически давит. Все дело в геометрии внутреннего помещения: непонятное темное пространство под самым коньком совсем лишает впечатление от мансарды как жилого помещения, а резкий наклон скатов и острые углы уюта уж точно не придают.

Конечно, современные дизайнеры предприимчивые и хитрые, и уже научились использовать во благо все эти недостатки, устраивая шкафы-купе, и организовывая такое пространство как нечто выгодное и стильное. Если посмотреть на такой готовый дизайн интерьера такой мансарды, сразу возникает так называемый «вау-эффект» и кажется, что жить в такой мансарде – сплошное удовольствие.

Но на самом деле все это большей частью красиво – только на глянцевой картинке, а в жизни такая мансарда, как оказывается, имеет слишком мало полезной площади. Поэтому двускатная крыша с разными скатами – куда более оптимальное решение. Особенно крыша, у которой смещен конек.

В этом случае геометрия мансарды получается уже не такой непривычной, а одна из стен вполне может быть даже вертикальной, если вы без сожаления потеряете каких-то полуметра острого пространства под этим скатом:

Некоторые архитекторы даже рекомендуют строить для мансардных домов асимметричные крыши, а, именно, двускатные с разными скатами. Так, чтобы карниз выносился вперед и был отдельным выразительным архитектурным приемом. Но, заметим, двухскатная крыша с разными скатами в 90% случаев строится действительно без чердака.

Делать или не делать такую крышу?

По сути, на чашах весов у вас два аспекта:

• На первой чаше: уникальность, дизайн и некоторые функциональные преимущества.
• На второй чаше: сложность исполнения подобных проектов.

Поэтому решите для себя, что для вас важнее: уникальность или простота, и готовы ли вы многие долгие часы делать подробный чертеж, просчитывать каждую мелочь и рисковать, по сути, целой постройкой, если у вас недостаточно опыта. Зато ради того, чтобы гордиться собой и иметь в доме лишнее удобное пространство. Скажем так: в этом плане современные застройщики становятся все смелее и смелее!

Виды конструкций разноскатных крыш

Заметим, что классическая двускатная крыша – это самое простое конструктивное решение. Выделим основные виды разноскатных крыш:

• Несимметричная. В этой крыше скаты соединены в коньке и расположены под одинаковым углом наклона. Но при этом один скат может быть значительно длиннее другого, благодаря чему такая крыша воспринимается оригинальной и необычной. А порой разница между скатами не велика, и в такой крыше даже на первый взгляд не просматривается асимметрия.
• Частично ломанная. Такая крыша отличается от классической двускатной только тем, что один из ее скатов имеет излом – чтобы накрыть пристройку, например. Но, не смотря на сходство конструкции с обычной, у таковой расчет нагрузок производится по-другому.
• Асимметричная крыша. Это – самая оригинальная и необычная крыша, именно такую крышу строят, когда хотят, чтобы помещение на втором этаже или в мансарде было просторным, более привычным и не имело темных острых углов. В этом случае один скат имеет другой угол наклона и длину. В такой конструкции есть много преимуществ, поверьте.
• Асимметричная со смещением центра. Такая крыша имеет практически ту же конструкцию, что и стандартная, но ее конек теперь расположен по центру с некоторым смещением. Длина ската и углы наклона такой крыши, естественно, уже будут иными. В итоге подобная конструкция вызывает больше всего удивления, но обладает при этом наиболее ценными преимуществами в плане чердачного пространства, которое не обязательно должно быть скромным или неудобным.

Например, современные дома проекта «Соломон» отличаются, прежде всего, тем, что имеют двускатную крышу с разными скатами. А само проектирование жилых домов по типу «Соломон» хорошо тем, что здесь можно вести свои изменения, дорабатывать дизайн и архитектуру дома.

Обзор самых удачных проектов и примеров строительства

Как вы уже догадались, если строить именно двускатную крышу с разными скатами, выбора у архитектора не много: одинаковые скаты, но разный угол, разные по длине скаты, но под одним углом, их вариации и вариант со смещенным коньком. И у каждого из таких проектов – свои преимущества и недостатки, которые мы оговорим отдельно.

Разный угол наклона, но равная длина скатов

В этом примере скаты имеют одинаковую длину, но расположены под разным углом: один выше, другой ниже. Это было задумано для того, чтобы разместить с одной стороны дома просторную террасу, а с другой – небольшой хозблок. Если бы крыша вся была такой же пологой, как один из ее скатов, тогда у владельцев дома были бы проблемы с накоплением снега. А вот хозблок обычно не требует высокого потолка.

Отметим, что это вариант – самый щадящий для проектирования разноскатной крыши и он почти не оказывает разного давления на фундамент. И вот как построить двускатную крышу с разными углами наклонов одинаковых по длине скатов:

Единственный минус такого варианта – проектирование. Поверьте, намного легче просчитать скаты, которые находятся под одним углом наклона, и куда проще их крепить к коньку.

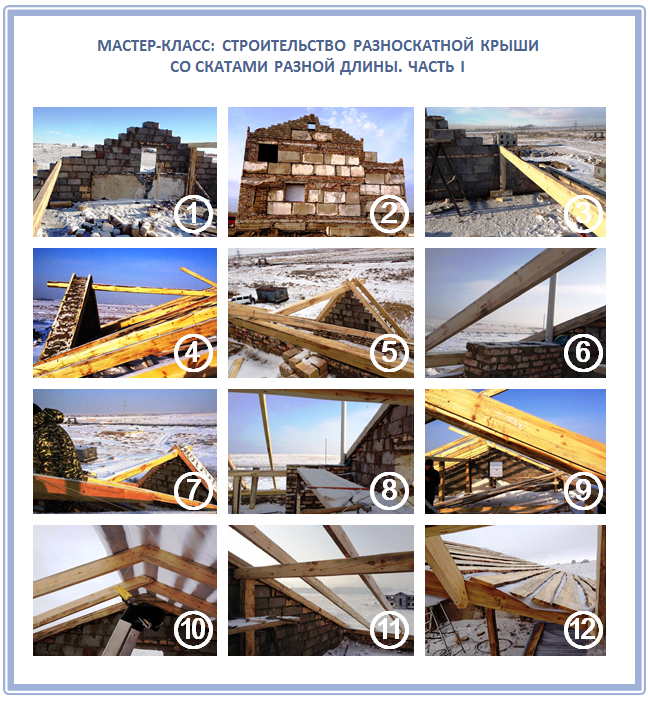

Разная длина скатов, но один угол наклона

В этом варианте один из скатов имеет немного или значительно большую длину, чем другой. Как в этом примере:

Здесь один из скатов – намного длиннее другого, благодаря чему крыша накрыла не только дом, но рядом пристроенную веранду. И при этом сам длинный скат опирается не только на дом, но и на пристройку, благодаря чему сохраняется баланс в нагрузке от кровли.

Вот еще один хороший пример строительства такой крыши, правда, более длинный скат здесь накрывает уже не пристройку, а часть самого дома:

Еще один проект:

А вот в этом проекте крыша дома с одной стороны имеет одинаковые скаты, а с другой уже разные:

Скаты разной формы и длины

А вот этот вариант более рационален в плане равномерного распределения нагрузки на стены дома, ведь благодаря излому уже нет одной распирающей силы стропильной системы:

Обратите внимание, что под преломлением такая крыша имеет дополнительные подпорки. И учитывайте, что любые изломы – всегда самые проблемные места кровли.

Самые необычные двускатно-разноскатные крыши

Такие проекты разноскатных крыш уже не относятся к перечисленным выше ввиду их нестандартности. Но и встречаются таковые редко:

В этом проекте вся соль была в том, чтобы вместо типичной уголовой мансарды сделать стильное и необычное помещение второго этажа. Интересная задумка, согласитесь? Такие срезанные этажи оказывают в два раза меньше давления на фундамент, а потому на его строительство (как и на отопление всего дома) уже нужно тратить намного меньше средств. А фундамент, как вы знаете, обходится в смете не менее 30% стоимости постройки всего дома.

И еще один проект как пример, с ломанным одним скатом:

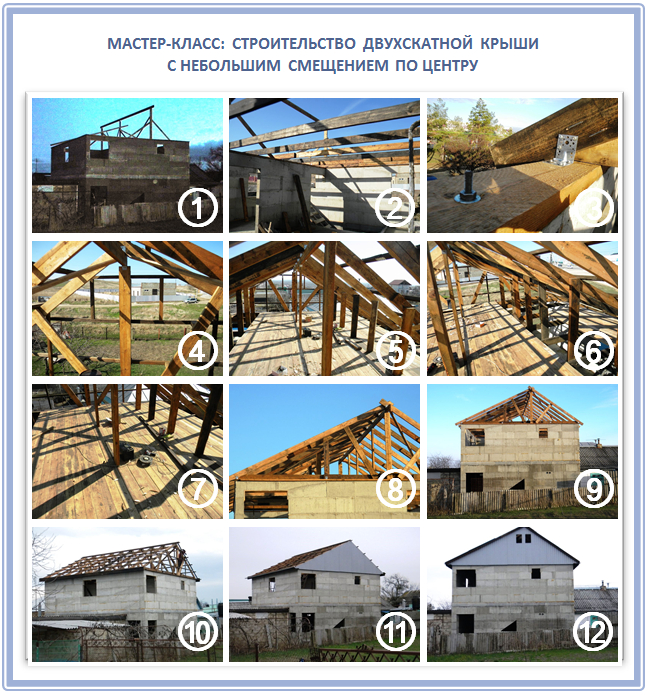

Двускатная крыша со смещением по центру конька

С коньком уже разобраться сложнее, но все выполнимо:

Но особенно тщательно нужно проектировать нагрузку от смещенного конька на постройке из бруса. Ведь стены достаточно сильно оседают в первый год, до 15%, а потому важно не допустить потом перекоса всей крыши:

Как построить двускатную крышу с разными скатами

Итак, как вы уже поняли, крыша с разными скатами по своему устройству довольно сложна. Почему так? Дело в том, что у такой крыши конек редко находится по центру и в итоге скаты не передают нагрузку равномерно. Вот почему архитектору при работе с подобными проектами приходится тщательно рассчитывать стропильную систему, причем совсем по другим формулам, чем обычно.

Так, например, центральная нагрузка уже не будет идти от самого конька, а потому и подкорки придется ставить немного в стороне. Но, по своей сути, ассиметричная двухскатная крыша все еще состоит из двух треугольников – только на этот раз неодинаковых.

Но у такой геометрии крыши также есть твоя формула. А потому, если вы что-нибудь захотите изменить в одном из треугольников, изменения произойдут во всей ассиметричной крыше. Учитывайте, что при строительстве подобных архитектурных изысков у вас не получится все примерять на глаз. И уж тем более, потом вы не внесете никаких изменений.

Так как же все-таки самостоятельно рассчитать и построить ассиметричную двускатную крышу? Вам в помощь будут современные компьютерные программы, которые способны рассчитать нужное давление стропил на мауэрлаты и точно расположение необходимой центральной подпорки. Самостоятельно все это будет сложно вычислить, хотя и возможно.

Так, если речь идет о симметричной крыше, которая имеет просто разную длину скатов, тогда учитывайте, что тот скат, который длиннее оказывает большее давление на все стропильную систему и на стену здания. За счет того, что на него ушло больше строительного материала и больше кровельного. Обычно для крепких стен дома это не играет особой роли, но, если вы строите каркасное строение или стены из блоков, создайте для такого ската дополнительную подпорку, например, почти у самого карниза.

Просто запомните, что крыша с разными скатами рассчитывается по другим формулам. По сути, здесь вам нужно будет произвести целых два расчета двух односкатных крыш, которые попросту соединены вместе с одним коньком.

Распределение нагрузок на скаты

То, что мы перечислили – это не единственный вариант строительства разноскатных двускатных крыш. По сути, сегодня архитекторы уже не придерживаются строгих правил по поводу подобного проектирования и больше дают волю фантазии. За что ценятся как специалисты.

Наша главная задача, чтобы ваш дом был надежно укрыт от атмосферных осадков и холода. А все это достигается при помощи хорошо продуманной конструкции, и вовсе не обязательно она должна быть стандартной, как избушка или теремок. Несмотря на то, что разноскатная крыша немного далека от конструкции классической двускатной, ее стропильную систему нужно также тщательно рассчитывать.

Особенное внимание следует уделить нагрузкам и их правильному распределению на стены здания. Ведь самая главная ошибка в частном строительстве, когда крыша проектируется необычная, и даже ее способность противостоять ветру и снегу домашние мастера рассчитывают грамотно, но вот в нагрузку не включают кровельное покрытие.

Чем это грозит? Пока еще в нашей стране не так много реализованных проектов с разноскатными крышами, а потому сложно отследить, что именно происходит с такими домами через 20-30 лет. Попросту нет еще такого опыта. Но мы можем вас заверить, что в мировой практике уже были случаи, когда нагрузка от крыши была просчитана неверно, и в итоге здание просто рушилось со временем, не говоря уже о серьезных перекосах. Мы ведь этого не хотим?

А это уже работа с чертежами и компьютерными расчетами. Ведь важно сделать так, чтобы новая крыша замечательно выдерживала любые нагрузки и была устойчивой как во время сильного снегопада, так и во время ветров.

Если ваш архитектор – против

Заметим, что сегодня некоторые архитекторы настроены категорически против строительства двухскатной крыши с разными скатами. Все из-за того, что на протяжении не одного столетия двускатная крыша в России была едва ли не единственной формой. Сегодня для многих профессионалов своего дела то, что касается крыши, симметричность – это определяющий элемент.

В крыше хотят видеть однозначные формы и четкие линии, которые объединяются в вершине. Заметим, что такая умная классическая двухскатная крыша также воспринимается как более уютная и более привычная, из-за чего от нетрадиционных проектов отказываются нередко сами заказчики.

Но для более продвинутых архитекторов нашего времени современные крыши – это, прежде всего, новые технические решения. Они призваны улучшить такие показатели частного строительства как надежность, долговечность и функциональность. Поэтому сегодня в приоритете в плане строительства крыш не традиции и идеальная геометрия, а экономия строительных материалов, оригинальность, которой сейчас так не хватает, и максимально эффективное распределение полезного жилого пространства.

Двускатная крыша благодаря простой, надежной и презентабельной конструкции популярна уже много лет. В зависимости от величины наклона скатов, ее используют в регионах с различным количеством осадков. Стропильная система двускатной крыши обеспечивает естественный сход осадков.

1. Симметричная – оба ската имеют одинаковую длину и монтируются под одним углом. Такая крыша представляет равнобедренный треугольник с тупым или острым углом.
2. Ломаная крыша создается для размещения мансардной комнаты, ее стропильная система подразумевает сложную, двухуровневую конструкцию.
3. Различные углы скатов – это оригинальная конструкция, подчеркивающая необычную архитектуру дома.

Значение угла наклона

Угол наклона выбирается после анализа нескольких показателей: вида кровельного покрытия, количества осадков, ветровой нагрузки. Для регионов с обильными осадками рекомендуется маленький угол скатов, но не меньше 5 градусов. На крутой поверхности не задерживаются снежные массы. Пологие кровли с тупым углом скатов подойдут для ветреного климата.

Стропильная система двускатной крыши должна соответствовать принятым нормам безопасности и строиться согласно стандартам.

Системы стропил

Несущие элементы и стропила принимают на себя нагрузку от внешних сил и перераспределяют ее на стены здания. От их надежности зависит прочность всей крыши. При сооружении конструкции используют две системы устройства стропил:

• Висячие – стропильные ноги имеют две точки опоры на стенах здания. Они испытывают нагрузку на сжатие и изгиб. При расстоянии пролета, превышающем 8 метров, требуется установка бабки с подкосами. Чтобы снизить воздействие стропил на стены здания, их соединяют затяжкой.
• Наслонные – эти брусья имеют опору на внутреннюю стену или специальную конструкцию.

При невозможности использовать одну из систем в чистом виде, прибегают к гибридной конструкции, позволяющей чередовать висячие и наслонные стропила.

Устройство стропильной системы двускатной крыши позволяет провести расчеты самостоятельно, опираясь на знания геометрии. Для вычисления площади конструкции нужно установить длину ската. Количество необходимого материала зависит от угла наклона. Острый угол позволяет сэкономить, но при этом минимизируется чердачное пространство.

Высоту конька, длину стропил и площадь крыши рассчитаем с помощью геометрических формул. Для наглядности подойдет схема дома. Пример – возьмем угол наклона ската в 45 градусов, ширина дома (основание равнобедренного треугольника) – 6 м, длина – 10 м.

Сначала делим треугольник пополам высотой, опущенной из верхнего угла. Получается два прямоугольных треугольника, а один их катетов – искомая высота кровли. Высота делит равнобедренный треугольник пополам, значит, один катет – 3 м. Второй вычислим по формуле:

3 × tg 45 0 =3 м.

Зная катеты, по теореме Пифагора рассчитаем гипотенузу, которая является стропилом:

3 2 + 3 2 = X 2 .

Длина стропила будет равнять квадратному корню из 18, приблизительно 4, 25

Количество стропил высчитывается делением общей длины на шаг (0,6 м):

10: 0,6 = 16,6 – это значение нужно удвоить.

Площадь вычисляем, перемножив длину ската и дома и, умножив значение на 2:

4,25 × 10 × 2 = 85 м 2 .

Несущим основанием для крыши является мауэрлат – прочный брус сечением 150×150 мм из обработанных хвойных пород дерева. Его крепление выполняется на анкера, замурованные в верхнем ряду кладки. Они должны возвышаться на 2–3 см над брусом, чтобы обеспечить место для закручивания гайки. Под мауэрлат настилается слой рубероида для защиты от влаги. Между стенами укладывается поперечный брус, скрепляющий мауэрлат и оберегающий от продольных нагрузок. Для поддержания конька укладывают специальный брус вдоль ската – лежень, с сечением равным мауэрлату. При значительной ширине здания необходима установка прогонов.

Сечение стропил обусловлено шагом и длиной стропильного элемента, обычно это доски 50×150 мм. Стропильные фермы проще собирать на земле и готовыми подавать на крышу. Для шаблона берутся две доски, равные по длине стропилам, и соединяются гвоздем. Свободные концы укладывают на опоры, получившийся угол фиксируют перекладиной. Места и форму запилов отмечают при помощи второго шаблона, изготовленного из фанеры. Брусья скрепляются под нужным углом болтами, на них выполняются запилы, а после фермы поднимают наверх для монтажа.

Первыми устанавливаются стропила на фронтонах. К мауэрлату они крепятся с помощью уголков или скоб. Первые фермы выставляются строго по уровню. Между ними протягивается шнур, являющийся ориентиром для установки остальных элементов.

Чтобы придать достаточную жесткость всей конструкции к стропильной ноге крепятся подкосы и ригели. Коньковый прогон крепится болтами к каждой стропильной ферме. Этот соединительный элемент должен изготавливаться из прочного бруса.

При значительной ширине здания необходима установка прогонов, это горизонтальный брус размером в 50×150 мм, поддерживающий стропила. Для его монтажа устанавливают вертикальные стойки, опирающиеся на лежень. Эти элементы станут основой каркас для чердачного помещения.

Чтобы избежать стекания воды на стены, необходимо предусмотреть свес, для этого стропила делают свисающими на 30 см или прикрепляют дополнительные доски «кобылки».

На готовые стропила набивается обрешетка, для каждого кровельного материала подбирается нужный шаг, для битумной черепицы выполняется сплошной настил. Утепление кровли – важная часть строительства. Сократить до минимума теплопотери можно, грамотно уложив утеплитель. Для этого берется базальтовая вата, ширина материала равна шагу между стропилами, что позволяет быстро и надежно выполнить утепление. Обеспечить надежную защиту кровли от влаги поможет укладывание гидроизоляции.

Симметричная модель двускатной крыши является самым простым в возведении и надежным при эксплуатации вариантом. Нагрузка в стропильной системе распределяется равномерно, что позволяет продлить время службы конструкции. Наглядные видео уроки помогут освоить тонкости работы.

Видео

В этом видео объясняется, как строить стропильную систему двускатной крыши:

В этом видеоролике вы можете увидеть стропильную систему на примере одной двускатной крыши:

21.02.2017 1 Комментарий

Стропильная система двухскатной крыши — несложная конструкция, доступная для устройства своими руками даже начинающему застройщику. Нужно лишь предварительно сделать подсчеты, ознакомиться с деталями и этапами возведения кровли, подсчитать нужные для монтажа материалы. При расчетах, следует учесть, что несущая способность двухскатной крыши зависит от влияния на нее нагрузок от ветра, снега, веса материалов.

Для того чтобы процесс строительства стропильной системы двухскатной крыши дался Вам как можно легче, ниже представлена подробная пошаговая инструкция по монтажу стропильной системы своими руками.

Вконтакте

Одноклассники

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I - III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Обратите внимание! Пиломатериал должен быть сухим с влажностью не более 20 %. Перед установкой его следует обработать огнезащитными составами и антисептиками против грибковых заболеваний.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Инструменты для возведения стропильной системы

Для монтажа стропильной системы двухскатной крыши понадобятся следующий набор инструментов:

• рулетки, разной длины 5, 10, 20 метров;
• маркеры, карандаши;
• шнур, для натяжки;
• молотки, разных назначений, гвоздодер;
• ножницы, для раскроя;
• кровельный нож;
• шпатель;
• скотч;
• ножовки, электропила, электродрель с различными сверлами и насадками;
• шуруповёрт с насадками;
• разметки, уровни горизонтальный и вертикальный;
• рейки, линейки;
• пена монтажная;
• страховочный ремень и веревка - для безопасной работы.

Весь инструмент на кровле содержать в сумке для инструментов, в целях безопасности.

Виды стропильных систем для двухскатной крыши

Насланные стропила

Опираются на мауэрлат и стойки, установленные на внутреннею стену, с равным стропилам шагом. Для придания жесткости при пролетах 6 м, дополнительно ставят подкосы.

Схема наслонных стропил двускатной крыши

Висячие стропила

Если здание небольшой ширины, можно устраивать стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор. Максимальный пролет — 9 метров. Такие кровли иногда, можно устраивать без мауэрлата. Стропила устанавливаются на стену, с использованием прокладок, на стропила в таком варианте, действует изгибающий момент.

Что бы разгрузить, ставятся деревянные или металлические накладки. Они надежно укрепляют угол. Для висячих стропил большего пролета устанавливается бабка и подкосы. Для висячих систем, стропило устраивают большего сечения, и пиломатериал выбирают не ниже I II сорта.

Схема висячих стропил двускатной крыши

Расчет стропильной системы

Определить нужное в стропильной системе сечение бруса двухскатной крыши, можно собрав все нагрузки, воздействующие на нее: вес покрытия, обрешетки, снега, давление ветра, осадки.

Постоянные нагрузки можно определить по весу 1 м 2 кровельного покрытия, обрешетки. Важно что бы вес на 1 м 2 кровли был в пределах 40-45 кг.

Переменные нагрузки от снега, ветра рассчитываются по табличным значениям нормативных документов СНиП, в зависимости от высоты здания, температурной зоны. Нагрузка от снега, равна его весу, умноженного на коэффициент, зависящий от уклона ската. Все эти расчеты выполняются при проекте.

А если нет проекта, и кровля возводится на небольшое здание? Нужно посмотреть на строительство дома по соседству, которое выполняется по проекту, по площади кровли одинаковой с вашей постройкой. Стропильная система двухскатной крыши послужит образцом.

Размеры бруса для стропила

На верхней точке укладывается конек, который соединяет стропила. Высота конька зависит от наклона кровли. На наклон влияет выбор материала покрытия. Минимальные размеры таковы:

• для черепичных кровель, шифера 22 гр.;
• для металлочерепицы — 14 гр.;
• ондулин — 6 гр.;
• профнастил — 12 гр.

Оптимальный угол 35-45 гр. наклона, обеспечивает быстрый сброс воды и снега. В регионах с сильными ветрами, кровли делают пологими и тогда угол наклона в пределах 20-45 градусов.

Определить высоту можно по формуле: Н=1/2Lпр*tgA . Где А угол наклона, L-ширина здания.

Задача упрощается, при использовании готовой таблицы. От ширины здания и угла наклона, зависит коэффициент. Коэффициент умножить на 1⁄2 ширины здания.

Стропила изготавливают из брусков сосны или ели, сечением 50×100 мм, 50*150 мм.

Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться. Расстояние между стропилами у двухскатной крыши находится в диапазоне от 600 мм до 1800 мм, все зависит от конструкции крыши и используемых для её строительства материалов.

Таблица размеров стропил, в зависимости от шага их установки

Длина стропил, мм	Расстояние между стропилами, мм	Размер сечения бруса стропил, мм
до 3000	1200	80 × 100
до 3000	1800	90 × 100
до 4000	1000	80 × 160
до 4000	1400	80 × 180
до 4000	1800	90 × 180
до 6000	1000	80 × 200
до 6000	1400	100 × 200

Кровля не оканчивается на уровне стен, ее продлевают на 500 мм наружу. Стропильная нога может выступать, или наращивается доска или брусок. В таком случае влага не попадает на стену, не заливается фундамент.

Пошаговый монтаж конструкции стропильной системы двухскатной крыши

Стропильная система двухскатной крыши состоит из следующих элементов:

1. Мауэрлат.
2. Лежни.
3. Стойки.
4. Стропила.
5. Подкосы.
6. Затяжки.
7. Обрешетка.

Монтаж мауэрлата

Крепеж мауэрлата к монолитному железобетонному поясу

Мауэрлат распределяет равномерно нагрузку на стены здания, его монтаж можно выполнить несколькими способами:

• крепиться к стене через армированный железобетонный пояс со шпильками;
• шпильки вставляются в кладку;
• простой и распространенный способ для простых кровель, крепление катанкой.

Для него берут брус сечением 100×100 мм,150×150 мм или 200×200 мм. Какое сечение выбрать, зависит от размеров кровли и ее покрытия. Мауэрлат стыкуют по длине, для этого сделать запил по 100 мм, длиной 500 мм, сложить бруски и скрепить шпильками.

В углах мауэрлат связывают врубками в пол бруса, скрепляют скобами или болтами. У деревянных построек, мауэрлат это, последний венец. На кирпичных стенах, выполнить монолитный армированный железобетонный пояс, сечением 400×300 мм. По поясу выставить штыри с резьбой 12 мм в диаметре, через 120 мм, для крепления.

В мауэрлате высверлить отверстия диаметром 12 мм, уложить, так чтобы штыри прошли в отверстия. Сверху затянуть гайками. Предварительно под брусок укладываем два слоя рубероида или толя. С наружной стороны стены, мауэрлат заложить кирпичом. Укладку мауэрлата выполнить на ровное по горизонтали и вертикали основание. Нужно проверить уровнем горизонтальность поверхности. Проверить диагонали. При необходимости выровнять подкладками.

Инструкция монтажа лежней, стоек, стропил, подкосов и затяжек

Устройство стропильной системы двухскатной крыши своими руками выполняется в следующем порядке:

1. Произвести монтаж лежня, при насланных стропилах.
2. Разметить шаг установки стропильных ног.
3. Заготовить по размеру стойки.
4. Установить их, если есть необходимость раскрепить распорками.
5. Уложить прогон. Проверить геометрию. Установить крепеж.
6. Примерить первую стропильную ногу, разметить места подрезки.
7. Сделать разметку точек и установить стропила в начале и конце крыши, натянуть между ними шнур, для того что бы выравнивать по нему остальные элементы.
8. Установив стропильную ногу, прикрепляем её вначале к мауэрлату, потом к прогону конька, друг к другу.
9. Прикрутить проволокой к мауэрлату каждую вторую ногу.

Крепление стропил к мауэрлату делают при помощи врубок, упорных уголков и подшивного опорного бруска. Укрепить гвоздями или скобами.

Способы крепления стропил к мауэрлату

Опорные стойки установить на лежни или подкладки и накладки. Лежень это брус 50×100 мм или 50×150 мм, укладывают на среднею стену по прокладке из рубероида. Под подкладки выложить кирпичные столбики, высотой 2 кирпича.

Стропильные ноги между собой соединяются на коньке. Рассмотрим распространенные узлы соединения стропильной системы:

1. Делают пропилы у одной ноги и запил у другой. Вставляют одну ногу в пропил другой и скрепляют болтом.
2. Устанавливают накладки, деревянные или металлические.
3. При помощи врубок в прогон, закрепляют гвоздями или болтами.

Способы соединения стропил на коньке

Для устойчивости кровли к ветровым нагрузкам, устанавливают затяжки, подкосы и прогоны. Затяжка это брусок 100×150 мм, прогоны и подкосы выполняются из бруска 50×150 мм или 100×150 мм.

С установкой схваток надежность конструкции стропил повышается. Сечения бруса одинаково со стропилами. К ногам крепятся болтами или гвоздями. Устройство подкосов добавляет жесткости конструкции. Их устанавливают плотно, к поверхности стропила

Пиломатериал имеет стандартную длину 6 м. Стропила могут быть длиннее. Тогда необходимо стыковать их. Есть несколько способов соединения:

1. Скрепить, наложив бруски с двух сторон в месте стыка, соединить их гвоздями в шахматном порядке.
2. Соединить нахлестом, одной части стропила на другую, на расстоянии 1 метра, крепить гвоздями в переменном порядке.
3. Выполнить прируб наискось, вырубить часть ног стропила, соединить их, укрепив болтами.

Устройство обрешетки

По стропилам кровли устраивается обрешетка. Она служит для распределения нагрузки от кровельного материала, снега на стропила. Играет роль воздушного зазора между кровлей и стропильной системой.

Конструкция обрешетки зависит от принятого кровельного материала:

• под мягкую черепицу обрешетку делать сплошной, на стропила укладывается антиконденсатная пленка, сверху прижимается контр рейкой, на неё прибивается обрешетка, затем плиты ОСП и подкладочный ковер, на верх укладываем черепицу.
• под кровлю из профнастила обрешетку выполнить разреженную. Шаг обрешетки зависит от марки профнастила, его толщины и угла наклона кровли.
• обрешетку под стандартный шифер делать с шагом 500 мм из бруска 75×75 мм или 50×50, а так же доски от 30×100 мм. Следует учесть особенности конструкции кровли, при окончательном выборе подходящего варианта.

Пиломатериал, из которого изготавливается обрешетка, это сосна первого или второго сорта. Ширину желательно брать не больше 14 см. При ширине более, доски могут покоробиться и повредить кровельный настил. Длина гвоздей в три раза должна превышать толщину обрешетки. Доски уложить вдоль конька. Первую доску установить большей толщины на высоту кровельного покрытия.

Сплошную обрешетку устраивать по скату кровли.

Первым слоем класть вдоль конька доску от нее на расстоянии 500-1000 мм следующею и так далее. Вторым слоем стелить обрешетку направлением вдоль стропил. Стык между досками устраивать только на стропилах в разбежку. Гвоздь утапливать полностью с головкой в мякоть древесины.

Карнизные свесы

Устраиваются для защиты от атмосферных осадков, играют эстетическую роль. Карнизные свесы устраивают плотно без щелей. Заключительный этап по устройству кровли.

Схема устройства карнизного свеса двухскатной крыши

Фронтон

Двухскатная кровля имеет два фронтона. Они имеют форму треугольника, с вершиной у конька и боковые стороны совпадают со скатами кровли. Фронтоны поддерживают стропила и ограждают чердачное помещение. Защищают от ветра и осадков, придают устойчивость кровли.

В деревянных зданиях фронтон делают каркасным. В кирпичных зданиях, каркасными или из кирпича. Фронтоны из кирпича или газоблока, возводятся раньше устройства кровли. Требуют очень точного исполнения.

Каркасные фронтоны вписывают в готовый проем, когда стропильная система уже собрана.

Каркас делают из брусков или досок. Элементы каркаса соединяют на шипах или в пол дерева, крепиться все гвоздями. Обшивают, прибивая доски, вагонку или сайдинг, выдерживая колористику в отделке фасада здания. Для устройства оконного проема, под него делают дополнительный каркас по размерам окна. Если чердак утепленный, то фронтон тоже нужно утеплить. Утеплитель закладывают в середину каркаса. Применяется минераловатный с пониженной горючестью утеплитель. С наружной стороны каркас обивают гидро-ветрозащитной пленкой или ветрозащитной мембраной, с внутренней стороны под отделочный материал прибивают паронепроницаемую пленку или паронепроницаемую мембрану.

Вконтакте

При сооружении одноэтажных домов большой популярностью пользуется крыша с двумя скатами. Это объясняется скоростью возведения конструкции. По этому параметру с двускатной крышей может соревноваться только односкатная. В устройстве двухскатная стропильная крыша не слишком сложная. И вы с успехом освоите эту работу самостоятельно.

Конструкция стропильной системы двухскатной крыши

Двускатная крыша состоит из двух наклонных поверхностей, что имеют прямоугольную форму. Благодаря этому осадки, которые представлены дождевой и талой водой, стекают с кровли естественным образом. Двускатная крыша имеет достаточно сложную конструкцию. Она состоит из таких конструктивных узлов: мауэрлат, система стропил, кобылки, конек, свес крыши, лежень, подкосы, затяжки, обрешетка и стойки:

1. Мауэрлат. Этот элемент выполняет функции передачи и распределения нагрузки, создаваемой системой стропил, на несущие стены дома. Для изготовления мауэрлата применяют брус, что имеет квадратное сечение - от 100 на 100 до 150 на 150 мм. Лучше использовать хвойную древесину. Брус размещают по периметру постройки и закрепляют к внешним стенам. Для крепления используют специальные стержни или анкера.
2. Стропильная нога. Стропила формируют главный каркас любой крыши. В случае с двускатной крышей они формируют треугольник. Стропила отвечают за равномерную передачу нагрузок на мауэрлат. Прежде всего, тех, которые возникают от осадков, ветра и веса самой кровли. Для изготовления стропил используют доски, которые имеют сечение 100 на 150 или 50 на 150 мм. Выбирайте шаг стропил около 60-120 см, зависимо от разновидности кровельного материала. При использовании тяжелого покрытия стропильные ноги размещайте чаще.
3. Конек. Этот элемент соединяет два ската вверху крыши. Конек образуется после соединения всех стропильных ног.
4. Кобылки. Они выступают продолжением стропил и формируют свес двускатной крыши. Кобылки принято устанавливать, если стропильные ноги очень короткие и не позволяют образовать свес. Для изготовления этого конструктивного узла возьмите доску, которая имеет меньшее сечение, чем стропило. Использование кобылок облегчает возведение стропильной системы, так как позволяет использовать короткие стропила.
5. Свес крыши. Эта часть конструкции стропильной системы двускатной крыши отвечает за отвод воды во время дождя от стен и при этом предотвращает их от намокания и быстрого разрушения. От стены свес, как правило, выступает на 400 мм.
6. Лежень. Он располагается на внутренней стене и служит для равномерного распределения нагрузки от стоек крыши. Для изготовления лежня применяют брус, который имеет сечение 150 на 150 или 100 на 100 мм.
7. Стойки. Эти вертикальные элементы отвечают за передачу нагрузки от конька на внутренние стены. Для создания этого элемента приготовьте брус, что имеет квадратное сечение 150 на 150 или 100 на 100 мм.
8. Подкосы. Они нужны для передачи нагрузок от стропил к несущим стенам. Подкосы и затяжки формируют прочную конструкцию, которая называется ферма. Подобное устройство предназначается для выдерживания нагрузок при больших пролетах.
9. Затяжка. Данный конструктивный узел вместе со стропилами образует треугольник. Он не позволяет стропилам разъехаться в разные стороны.
10. Обрешетка. Эта конструкция состоит из досок и брусков. Их крепят перпендикулярно к стропилам. Обрешетка необходима для равномерного распределения на стропила веса покрытия крыши и нагрузок, создаваемых погодными явлениями. Кроме того, обрешетка требуется для скрепления между собой стропил. При обустройстве мягкой кровли для создания обрешетки следует использовать не доски и бруски, а влагостойкую фанеру.

Разновидности стропильной системы двускатной крыши

Различают двускатные стропильные системы с висячими и наслонными стропилами. В идеале конструкция содержит их комбинацию. Стропила висячего типа принято устанавливать, если внешние стены располагаются на расстоянии, что меньше 10 м. Также между ними больше не должно находиться стен, которые разделяют пространство жилого дома. Конструкция с висячими стропилами создает распирающее усилие, передаваемое на стены. Его получится снизить, если вы устроите затяжку из дерева или металла и расположите её у основания стропил.

Стропила и затяжка при этом формируют жесткую геометрическую фигуру - треугольник. Он не способен деформироваться при нагрузках, которые оказываются в любых направлениях. Затяжка будет прочнее и мощнее, если её расположить выше. Затяжками выступают балки перекрытия. Благодаря их применению висячая стропильная система двускатной крыши выступает основой при обустройстве мансардного этажа.

Наслонные стропила в своей конструкции имеют опорную балку, которая размещается посредине. Она отвечает за передачу веса всей крыши на промежуточную столбчатую опору или среднюю стену, располагающуюся между внешними стенами. Рекомендуется устанавливать наслонные стропила, если наружные стены размещаются на расстоянии более 10 м. Если присутствуют колонны вместо внутренних стен, вы можете чередовать стропила наслонного и висячего типа.

Двухскатная стропильная система своими руками

Крыша должна быть прочной для выдерживания различных нагрузок - атмосферные осадки, порывы ветра, вес человека и самого кровельного покрытия, но вместе с этим и легкой, чтобы не оказывать большого давления на стены дома. Правильно устроенная двускатная стропильная крыша равномерно распределяет нагрузку на все несущие стены.

Расчет двускатной крыши

Выбор наклона двускатной крыши будет зависеть от того материала, который вы выбрали для укладки на кровлю, и архитектурных требований:

• При возведении двускатной крыши помните, что она должна наклоняться под углом больше 5 градусов. Бывает, что наклон крыши доходит до 90°.
• Для районов с обильными осадками, и когда кровельное покрытие прилегает неплотно, делают крутые скаты. В этой ситуации угол должен составлять 35-40°, чтобы осадки не задерживались на кровле. Но такой угол не позволяет возводить на чердаке жилое помещение. Выходом станет ломаная конструкция крыши. Она будет иметь пологую верхнюю часть, а на нижней - присутствует резкий уклон.
• В регионах с сильными порывами ветра обустраивают пологие кровли. Если в местности преобладают постоянные ветра, то делайте уклон 15-20° для качественной защиты кровельного покрытия.
• Лучше всего выбрать средний вариант. Обустраивайте двускатную крышу не слишком крутой. Но также наклон должен быть и не очень пологим.
• При выборе большого угла крыши увеличивается её парусность, а соответственно и цена стропильной системы двускатной крыши и обрешетки. Ведь подобный наклон влечет возрастание площади кровли и соответственно количества необходимого материала - строительного и кровельного.

При покупке материалов для возведения двускатной крыши полезно рассчитать её площадь:

1. Найдите площадь одного ската конструкции, а потом результат удвойте.
2. В идеале скат - это наклоненный прямоугольник, который размещается вдоль длинной несущей стены. Для определения площади ската умножьте его длину на ширину.
3. Длина ската равняется длине стены. Кроме того, к длине добавляется длина выступа кровли над фронтоном. Помните, что выступы присутствуют с обеих сторон.
4. Ширина ската представляет из себя длину стропильной ноги. К ней добавляется длина выступа крыши над несущей стеной.

Чтобы правильно спроектировать конструкцию, рекомендуется провести точный расчет стропильной системы двухскатной крыши, в том числе определить нагрузки и характеристики стропил:

1. При возведении крыши для стандартной постройки, которая имеет один этаж, проектная нагрузка на кровлю будет состоять из двух величин. Первая из них - вес кровли, вторая - нагрузка от внешних факторов: осадков и ветра.
2. Вес кровли рассчитайте, сложив вес каждого слоя «пирога» - теплоизоляционного, пароизоляционного и гидроизоляционного материалов, стропильной системы, обрешетки и непосредственно кровельного материала. Рассчитывайте вес на 1 м2.
3. Увеличьте результат на 10%. Также вы можете брать в учет поправочный коэффициент. В нашем случае К=1,1.
4. Если вы планируете со временем менять конструкцию крыши и увеличивать угол её наклона, то заложите в расчет запас прочности. Берите сразу более высокие показатели нагрузок, чем те, которые вы получили на момент расчета. Рекомендуется отталкиваться от величины, которая составляет 50 кг на 1 м2.
5. При расчете нагрузки, которую оказывают атмосферные явления, учитывайте климатические особенности местности, где располагается строение. При таком расчете берите во внимание показатель наклона ската. Если двухскатная крыша формирует угол 25 градусов, то примите снеговую нагрузку, равной 1.
6. Если крыша обустроена при большем наклоне - до 60 градусов, поправочный коэффициент достигает 1,25. Нагрузка от снега для угла больше 60 градусов не учитывается.
7. Стропила передают всю нагрузку от созданной конструкции на несущие стены. Поэтому соответственными нужно принимать и их параметры. Подбирайте сечение и длину ноги стропила, зависимо от действующей нагрузки на кровлю и угла ската. Полученные величины увеличьте на 50% для обеспечения высокого запаса прочности.

Способы установки мауэрлата

Строительство любой крыши начинается с монтажа мауэрлата:

• Если для возведения стен были использованы бревна или брус, то верхний брус и будет выступать мауэрлатом, как показано на фото стропильной системы двускатной крыши.
• Если вы использовали для строительства стен кирпич, то замуруйте в кладку стержни из металла. Они должны иметь нарезанную резьбу для прикрепления мауэрлата. Устанавливайте стержни через каждые 1-1,5 м. Выбирайте стержни диаметром хотя бы 10 мм. Между кладкой и мауэрлатом проложите гидроизоляцию.
• Для стен из керамических или пенобетонных блоков залейте сверху бетон. Обязательно следует сделать слой армированным. Он должен иметь высоту приблизительно 200-300 мм. К арматуре обязательно прикрепите металлические стержни, которые имеют резьбу.
• Для мауэрлата используйте брус, который имеет сечение 15 на 15 см. Он будет выступать своеобразным фундаментом для стропильной системы.
• Уложите мауэрлат на верхний обрез стены. Зависимо от её конструкции, мауэрлат можно укладывать по наружному и внутреннему краю. Не размещайте его близко на самом крае, так как в противном случае его может сорвать ветер.
• Мауэрлат рекомендуется располагать сверху на слой гидроизоляции. Чтобы соединить все части в одно целое, применяйте болты и металлические накладки.
• Во избежание провисания сделайте решетку из стоек, подкосов и ригеля. Для этого возьмите доски размером 25х150 мм. Угол между подкосом и ногой стропила по возможности должен быть прямым.
• В случае использования слишком длинной стропильной ноги установите еще одну опору. Она должна опираться на лежни. Каждый элемент связывается с двумя соседними. В результате создается устойчивая конструкция по всему периметру крыши.

Крепление стропильных ног

Самый лучший вариант стропильной системы двухскатной крыши - комбинация стропил наклонного и висячего типа. Такая конструкция позволяет создать надежную двускатную крышу и снизить расходы на строительные материалы. Учитывайте при работе такие рекомендации:

1. В качестве материала используйте только самую качественную древесину. Балки, которые имеют трещины и сучки, использовать категорически нельзя.
2. Стропила имеют стандартные размеры - 50х150х6000 мм. Когда балки имеют длину больше 6 м, то рекомендуется увеличивать ширину доски, чтобы балки под собственным весом не надломились. Берите доски шириной180 мм.
3. Сначала изготовьте шаблон стропильной ноги. Приложите доску к балке перекрытия и торцу конькового бруса. Очертив две линии, отпилите по ним доску. Шаблон готов.
4. Вырежьте стропила по такому шаблону. После этого проделайте на них верхний запил.
5. Возьмите полученную заготовку, поднесите её к балке перекрытия, чтобы разметить на месте нижний запил.
6. Установите все стропила. При этом запомните, что после установки одной ноги необходимо сразу устанавливать ей противоположную. Так вы быстрее снимете боковые нагрузки на коньковый брус.
7. Если скат имеет слишком длинный, то стандартных досок не хватит для изготовления стропильной ноги. В таком случае можно срастить две доски между собой. Для этого нашейте на них обрезок древесины аналогичного сечения. Он должен иметь длину 1,5 - 2 метра. Согласно схеме стропильной системы двускатной крыши, стык всегда должен находиться внизу. Под него установите дополнительную стойку.
8. Стропильную ногу к коньковому брусу прикрепите с помощью гвоздей. Для крепления стропил к балке перекрытия применяйте саморезы. Также подойдут крепёжные пластины из металла. Кроме того, добавляют несколько гвоздей.
9. Если вы строите конструкцию исключительно из висячих стропил, то пропустите следующую стадию. При возведении конструкции с наслонными стропилами необходимо подумать об опорах, которые устанавливаются пол них. Для снижения величины прогиба стропил правильно рассчитайте расположение подобных опор.
10. Если вы строите двускатную мансардную крышу, промежуточные стойки станут каркасом для боковых стен.
11. При выполнении этой работы выдерживайте определенный шаг балок. Его размер установите на стадии проектирования.
12. После монтажа стропил прикрепите конек. Он размещается по их верхнему краю. Для крепления используют металлические уголки или скобы. А самой большой популярностью пользуются болты.

Придание конструкции жесткости

После установки стропильной системы двускатной крыши укрепите её по представленной ниже технологии:

• Для небольших строений, которыми являются сауны, дачи, хозяйственные строения, и крыш с простейшими висячей системой стропил соедините каждую пару стропил снизу с помощи затяжки, а сверху - с использованием ригеля.
• Для больших зданий, которые вместе с этим являются легкими, обустройте не тяжелую крышу. Её должны выдерживать стены.
• Если дом имеет ширину 6-8 м, то следует ужесточить конструкцию. Установите посередине опоры. Такие стойки называют бабками. Располагайте их у каждой пары стропильных ног.
• Если пролет стен достигает 10 метров, то понадобятся укрепительные балки. Подкосы выступают в качестве дополнительной опоры для стропильных ног на затяжку. Их крепят к каждому стропилу - ближе к коньку или в средине стропильной ноги. Скрепите их с нижним концом бабки и друг с другом, как показано на видео о стропильной системе двускатной крыши.
• В ситуации с длинными крышами следует разгрузить фронтонные балки. Делается это путем монтажа раскосов. Верхний конец должен упираться в угол фронтона. Нижний крепится на центральной балке перекрытия. Для крепежа используйте брус, который имеет большое сечение. Так вы сможете предотвратить их излом, если наблюдаются сильные порывы ветра.
• В местности, где преобладают ветра, стропилам должны быть устойчивыми к таким воздействиям. Укрепите их путем монтажа диагональных связей. Доски прибиваются от низа одного стропила к середине следующей.
• Для большей жесткости при создании самых ответственных креплений лучше не использовать гвозди. Применяйте для этого накладки и металлические способы крепежа. Гвозди не смогут обеспечить качественное крепление, так как древесина способна спустя некоторое время рассыхаться.

Обрешетка стропильной системы

Завершающий этап устройства стропильной системы двухскатной крыши - создание обрешетки. Именно на неё вы будете укладывать кровельное покрытие. Работы проводите в такой последовательности:

1. Отберите для обрешетки сухой брус. На нем не должно быть трещин и сучков. Прибивайте брусья снизу. Возле конька прикрепите две доски так, чтобы не возникало зазоров. Обрешетка должна выдерживать тяжесть верхнего кровельного материала и не прогибаться под весом рабочих.
2. Если вы будете обустраивать мягкую кровлю, сделайте два слоя обшивки. Один - разреженный, второй - сплошной. То же самое касается и рулонной кровли. Для начала параллельно коньковому брусу расположите доски, которые имеют толщину 25 мм и ширину не больше 140 мм. Допускается небольшой зазор - не больше 1 см. Сверху уложите сплошной слой. Для этого лучше применять кровельную фанеру, рейки или доски небольшой толщины. После этого проконтролируйте, чтобы на обрешетке не осталось погрешностей - неровностей и сучков. Также проверьте, чтобы не торчали шляпки гвоздей.
3. Под металлочерепицу уложите один слой бруса. Он должен иметь сечение 50 на 60 мм. Аналогичным образом поступите при использовании шифера или кровельных листов стали. Выдерживайте между брусом шаг, зависимо от выбранного вами кровельного покрытия - от 10 до 50 см. Забивайте гвозди ближе к краям доски, а не в средину. Шляпки вбивайте вглубь. Так они впоследствии не смогут повредить кровлю. Если вы делаете обрешетку под металлочерепицу, то запомните, что соединение бруса на одном уровне должно попадать на стропило.

Когда вы произвели установку и усиление стропильной системы двускатной крыши, можно заняться монтажом кровельного пирога. Разместите между стропилами теплоизоляционный материал, слой пароизоляции и гидроизоляции. При использовании утеплителя в плитах, заранее рассчитайте шаг стропил под его укладку. На завершающем этапе проведите крепление кровельного материала.
