Основные принципы устройства плоской кровли: минимум деталей и простота конструкции. Как выбрать план плоской кровли План кровли чертеж оформление нормы

1.
2.
3.

Составленный грамотно план кровли плоской крыши позволяет сделать ее более функциональной и способствует созданию привлекательного внешнего вида здания. К примеру, это может быть способ монтажа водосточной конструкции внутри строения. Таким образом, элементы водостока не видны на фасаде здания и не мешают производить его отделку.

Водосточная система на плоской кровле

Проект дома с плоской кровлей содержит несколько разделов и к ним прилагаются схемы и чертежи, среди которых непременно имеется техдокументация по обустройству водосточной системы. Крыши с идеально ровной поверхностью не строят, поскольку дождевые осадки нельзя оставлять на кровельном покрытии, необходим минимальный уклон для их отведения, составляющий несколько процентов.

План кровли плоской крыши чертеж которого отражает расположение элементов водосточной конструкции позволит создать эффективную систему отведения осадков и предотвратить протечки.

Нередко, когда строится плоская крыша - чертеж водостока предусматривает создание внутренней конструкции. При этом предполагают, что один стояк будет обслуживать площадь поверхности, равную от 150 до 200 квадратных метров. В местах уклона устанавливают воронки, предназначенные для плоских кровель, или фитинг. На водосточных воронках (см. фото) имеются специальные корзинки, которые предотвращают попадание в них различного мусора, кусков льда и прочего.

С целью недопущения замерзания воды около воронок, когда составляют проекты домов с плоской кровлей, планируют прокладку кабельных систем обогрева. Альтернативой внутреннему водостоку с обогреваемыми воронками является внешняя , которую располагают по одной из сторон плоской кровли или точечно в нескольких местах. Наружные водостоки в частном домостроении создают при помощи переливных окон – их устанавливают вместе с ливнеприемником на парапете кровли.

Можно также, составляя план плоской кровли, предусмотреть устройство цементно-песчаной стяжки с уклоном в сторону выпускных отверстий в парапете – в результате таких мероприятий вода сможет стекать со всей кровельной поверхности и не застаиваться на ней. Чтобы защитить систему водоотведения в зимнее время об обледенения, чертеж плоской крыши содержит данные, относительно установки кабельного обогревательного оборудования.

Структура инверсионных плоских кровель

Основное преимущество инверсионной плоской кровли заключается в том, что верхний слой оберегает покрытие от различных негативных последствий и повышает пожаробезопасность строения.

Узлы плоской кровли инверсионного типа располагаются таким образом, что гидроизоляционный слой находится под теплоизоляционным материалом. Гидроизоляция эксплуатируется в температурном режиме, близком к температуре внутренних помещений дома и поэтому вероятность образования конденсата минимальна, и монтаж пароизоляции можно не выполнять.

Когда проектируется такая плоская кровля - чертеж должен содержать ее структуру.

Схема стандартного устройства подобной крыши включает следующие слои:

• железобетонное перекрытие;
• уклонообразующий слой;
• выравнивающая песчано-цементная стяжка;
• гидроизоляционный слой;
• утеплитель;
• геотекстиль;
• балластный слой (например, щебень).

Когда составляется план плоской кровли – чертеж отражает расположение слоев «пирога» инверсионной кровли в такой последовательности:

• основное перекрытие;
• гидроизоляция;
• теплоизоляционный материал;
• фильтрующий слой;
• дренаж.

При обустройстве плоской крыши инверсионного типа пользуются только теми теплоизоляционными материалами, что сохраняют тепло в условиях повышенной влажности, например, это экструдированный пенополистирол.

Монтаж плоской эксплуатируемой кровли, видео инструкция:

Правда, каждый вид мембран имеет также и недостатки, но преимуществ гораздо больше.

План плоской учитывает, что на подобных крышах материал, применяемый для утепления, постоянно контактирует с водой, поэтому к нему предъявляется такое требование, как низкое водопоглощение. Самыми лучшими материалами считаются экструдированный пенополистирол или вспененное стекло, поскольку они имеют особую структуру в виде закрытых ячеек и по этой причине не впитывают влагу, надолго сохраняя теплотехнические качества. Остальные компоненты кровельного «пирога» меняются в зависимости от их типа.

При строительстве частного дома важно продумать все нюансы, которые могут возникнуть в процессе работы, а также изначально определить, каким будет внешний вид готового строения. Это возможно сделать, воспользовавшись услугами опытного проектировщика. Но на этапе создания чертежа определяется не только тип фундамента и площадь будущего дома, но и тип кровли, который будет использоваться. Помните, что ни один дом не прослужит долго, а проживание в нем никогда не будет комфортным, если тщательно не спланировать и обустроить крышу. До начала работ по созданию кровли, необходимо спроектировать ее, а также рассчитать площадь конструкции. Специалисты в строительной отрасли утверждают, что если грамотно подойти к этому вопросу, не только будет быстрым, но и сделает монтажные работы в разы проще и дешевле. Чрезвычайно важно определить правильно основные элементы сечения, чтобы при реализации проекта не потребовалось вносить никаких корректив и правок, переделывая все заново.

После разработки схемы, необходимо определиться с наиболее приемлемым материалом, который будет применен для создания крыши строения. Не забывайте о том, что данный спектр работ строго регламентирован нормативными требованиями действующих стандартов. В этой статье мы рассмотрим все, что нужно знать при обустройстве крыши, а также как именно должен создаваться план плоской кровли.

Общая информация об оформлении проекта

Графическая часть расчетов обязательно должна визуализировать весь спектр проводимых работ. Заказчику передается план кровли плоской крыши чертеж с подробным описанием конструкции, сертификация, а также другая необходимая документация, если она необходима для реализации проекта. На сегодняшний день, схема кровли должна обязательно создаваться, если строение оборудовано внешним водостоком. Если вы решите отдать предпочтение внутреннему типу, а само строение не является капитальным, то от создания технического рисунка можно отказаться. Благодаря виду дома сверху, легко определить геометрические характеристики перекрытия, особенности монтажа установки несущих конструкций, а также иных составляющих объекта.

В качестве дополнения к чертежам, идет схема обустройства фронтона, в которой четко перечисляются конструктивные параметры. Если проектом обусловлена необходимость подрезки листов, важно предоставить сведенья и об этом. Особенно ответственно следует подойти к созданию чертежей скатной кровли, которые дают возможность визуализировать дает размеры листов, а также расход материала, который будет использоваться.

Преимущества плоской крыши

Разумеется, все люди, которые решили взяться за строительство собственного дома, часто сталкиваются с проблемой выбора наиболее оптимального типа кровли. Можно с уверенностью сказать, что использование плоской крыши в проекте сооружения, позволит сделать внешний вид готового дома действительно стильным и современным. Кроме того, такой тип конструкции отличается простотой монтажа и считается бюджетным вариантом. Но не забывайте об одном существенном недостатке данной кровли, который заключается в том, что она сильно восприимчива к влиянию факторов окружающей среды и нуждается в тщательных гидроизоляционных работах.

То, что нужно знать о плоской кровле

Ниже мы перечислим основные требования, которые выдвигаются к данному типу конструкции, а именно:

— Так как осадки ни в коем случае не должны скапливаться на поверхности крыши, уклон все-таки должен быть. Для обеспечения долговечности сооружения и надежности самой кровли, он должен быть не меньше, чем 2 %. Самым оптимальным вариантом является 10-15 градусов.

— Если для вашей местности характерны затяжные и сильные дожди или большое количество осадков в холодное время года, то в таком случае одним только уклоном не обойтись. Важно продумать создание полноценной системы водоотвода. Она может быть как внешней, так и внутренней. Один стояк способен обслужить участок порядка 150-200 квадратных метров.
В загородном домостроении нередко внешние водостоки создаются с применением специальных переливных окон, которые обустраивают на уровне ливнеприемника кровли. Если же линии сливов не пересекаются, настоятельно рекомендуется в плане крыши отобразить периметр фасада.

Важно отметить, что проекты частных коттеджей, зачастую, не содержат информации об угле наклона, в таком случае, для исправления ошибки проектировщика, не нужно переделывать всю работу заново, а просто необходимо сформировать наклон с использованием различных сыпучих материалов, а также стяжки, либо плит из полистирола.

Тонкости подготовки плана скатной кровли

Для начала стоит отметить, что скатная кровля – это крыша, которая представляет собой сборную конструкцию листов с наклоном не больше чем 10 %. Учитывая конструктивные особенности, специалисты в области строительства выделяют два типа кровли – с чердаком или без него. Самый распространенный и востребованный вариант – это крыша, состоящая из 2 скатов. Такая конструкция может быть применима к любому строению. В разрезе она напоминает треугольник, а готовая схема должна содержать подробные сведения о таких показателях, как: длина, расположения каждого из элементов, а также сечении. Крайне важно еще в процессе проектирования определится с принципом крепления узлов, а также зафиксировать эту в нормативно-технической документации по объекту.

Графическая составляющая проекта отображает длину стен здания, расположение стропил и балок, а также наиболее оптимальный угол ската

Подбирая кровельный материал, обращайте внимание на такие характеристики:

• для профнастила важно создать наклон не менее 8 градусов;
• в случае использования шифера этот показатель возрастает до 20-30 градусов;
• применяя рубероид или же схожие рулонные материалы - 5 градусов;
• отдавая предпочтение металлочерепицы, угол наклона не может быть меньше чем 30 градусов.

Будьте уверены, что дома с таким типом крыш, смотрятся действительно дорого и стильно. Кроме того, вы получите возможность обустроить дополнительные мансардные этажи, тем самым увеличив количество полезной площади. Все помещения здания, будут не только просторными, но и максимально комфортными для проживания.

Но, несмотря на перечисленные преимущества, установка скатной кровли – это дело не из легких. При создании плана крыши, лучше всего воспользуйтесь услугами профессионалов, так как малейшая ошибка, может быть чревата огромными временными и денежными затратами на ее устранение.

Как выполняется чертеж крыши?

Первым делом происходит деление всей площади дома на несколько прямоугольников, которые обводятся линиями для обозначения, наружных и внутренних скосов. Некоторые из них будут несколько выходить за границу стен, так как любая крыша должна иметь определенный свес. Визуализация видов фасада и сбоку происходит с учетом угла наклона. Во время создания графической части чертежа крыши, настоятельно рекомендуется применять специальное программное обеспечение, которое можно без труда найти на строительных порталах.

Все работы происходят в следующей последовательности:

1. Первым делом, сооружение обводится линиями.
2. Сделанные отметки переносятся на план кровли плоской крыши с контурами несущих стен.
3. Каждый из прямоугольников выделяется, под ним создаются рисунки будущей кровли.
4. Расположение коньков также отмечается линиями.
5. Визуализируются ендовы, а также коньки.
6. На чертеж обязательно необходимо перенести вентиляционные каналы, а также окна, размещенные на мансардном этаже.
7. Проставляются углы наклона скатов, а также направленность водостоков.
8. Отмечаются все размеры по осям схемы.

План плоской кровли составляется быстро, но только если за его выполнение возьмутся опытные специалисты. Если вы не имеете навыков в этом деле и никогда ранее не сталкивались с проектами крыш, то лучше всего не пытайтесь создать все необходимые чертежи самостоятельно, ведь крыша – это один из важнейших элементов любого строения. От качества ее монтажа, зачастую, напрямую зависит долговечность дома, а также комфорт проживания в нем.

Строительство кровли считается завершающим этапом возведения дома. То, насколько качественно будут проделаны работы по устройству крыши, влияет на срок эксплуатации дома, на комфорт и безопасность проживающих в нем. Чертежи крыш как неотъемлемый элемент проекта строительства должны выполняться грамотно, и выбираться в соответствии со многими факторами, о которых мы поговорим ниже.

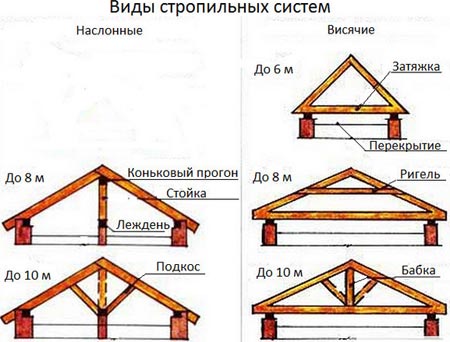

Чертеж устройства стропильной конструкции крыши

Если сравнивать между собой все конструктивные элементы дома, можно прийти к выводу, что крыша в совокупности со своими функциями превосходит по важности другие составляющие. Следовательно, для того чтобы возвести крышу, необходимо приложить немало усилий. Но перед тем как приступать к непосредственным работам, застройщики должны сделать проект со всеми необходимыми чертежами и расчетами.

Проектированию крыш предшествует выбор подходящей конструкции, которая в конкретных условиях покажет себя наилучшим образом. Лучше всего рассмотреть все возможные варианты, взвесить все за и против и остановиться на самом лучшем. В первую очередь необходимо выбрать крышу в соответствии с погодными условиями в регионе, что поможет правильно подобрать строительные материалы и кровельное покрытие.

Для регионов, которым присущи сильные порывы ветра, не подойдут высокие крыши, потому что чрезмерная ветровая нагрузка может привести к разрушениям.

Варианты крыш различных форм и конструкций

Если же на местности преобладают обильные снегопады, то должна быть высокой и крутой, что поможет быстрому удалению снега и предотвратит протечку кровли.

Как показывает практика, плоские крыши гораздо хуже выполняют свои функции, нежели конструкции односкатной, двухскатной или четырехскатной крыш, поэтому для защиты жилых построек их используют гораздо реже. Скатные крыши отлично зарекомендовали себя в эксплуатации, без проблем удаляя атмосферные осадки в виде снега и дождя.

Эти особенности позволяют скатным крышам препятствовать образованию на доме мусора и атмосферных осадков, что положительно влияет на долговечности кровли.

Может иметь индивидуальные особенности, которые могут быть внесены проектировщиками, однако, это не должно повлиять на способность крыши выполнять свои основные обязанности:

• Предоставление надежной защиты для дома;
• Надежный отвод атмосферных осадков.

Различные чертежи устройства крыши

Читайте также

Формы и конструкции крыши

Чертежи крыш

Чертежи являются неотъемлемой частью любого проекта строительства, и непосредственно по ним и производится монтаж. Выполнение чертежей неквалифицированными людьми может повлечь за собой ошибки в монтаже или проблемы в эксплуатации крыш. Даже опираясь на строительные нормы и правила, а также пользуясь строительной литературой, недостаточно опытные проектировщики могут допустить множество ошибок.

Для того чтобы уберечь себя от лишних трат времени и денег, лучше всего изначально заказать проект у специалистов, и быть спокойным за качество заказанных услуг. Потраченные на проект денежные средства, вероятней всего, окупят себя качеством и долгим сроком эксплуатации крыши.

Составление чертежа

Проектирование крыш берет начало с расчета стропильной системы.
В первую очередь определяются с формой стропил, их шириной, а также расстоянием между отдельными элементами, для чего учитывается:

• Требуемый наклон;
• Какой кровельный материал будет использоваться;
• Климатические условия в конкретном регионе.

После этого следует определиться с количеством элементов в стропильной системе. Стропильная конструкция может быть наклонной или висячей. Висячие конструкции стропильной системы опираются на внешние стены, а наклонные закрепляются с помощью колонн.

Немаловажным этапом проектирования крыши является выбор обрешетки. Обрешетка может быть как сплошной, так и промежуточной. Сплошные типы обрешетки используются для укладки мягкой кровли, а промежуточные для листовой или волнистой кровли. Рассчитывая обрешетку, необходимо иметь в виду наклон скатов стропильной системы и используемый кровельный материал.

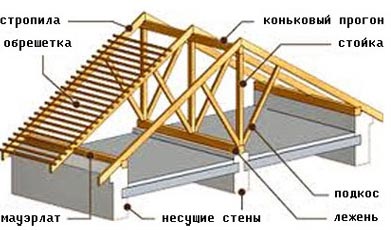

Схема устройства стропильной системы кровли

Также при проектировании крыши необходимо предусмотреть крепеж и усиливающие элементы, если такие могут понадобиться.
Некоторые застройщики предусматривают установку флюгеров на своих крышах. В настоящее время этот элемент стал лишь декоративным дополнением дома, и для определения направления и силы ветра в наш цифровой век его редко используют.

Читайте также

Планировка и обустройство чердака

Состав чертежей крыш

Проекты крыш для домов должны содержать расчеты стропильной системы, помогающие понять, насколько крыша способна выдерживать возлагаемые на нее нагрузки. Кроме этого, проекты должны содержать следующее:

По чертежу без проблем можно определить и тип крыши:

• Конструкция односкатной крыши;
• Конструкция двухскатной крыши;
• Конструкция четырехскатной (вальмовой) крыши.

Наиболее часто встречающиеся типы крыш

Рассмотрим типы крыш, которые чаще всего встречаются в частных домах, и разберемся в особенностях их конструкций.

Конструкция односкатной крыши

Такие крыши считаются очень простыми в монтаже, и чаще всего односкатной крышей оборудуют дома, находящиеся в южных регионах с малым количеством атмосферных осадков. Опишем преимущества и недостатки таких конструкций:

• Экономия материалов;
• Простота монтажа;
• Малый вес, и соответственно небольшая нагрузка односкатной крыши на фундамент;
• Отличная сопротивляемость порывам ветра;
• Плохая сопротивляемость скапливанию атмосферных осадков;
• Непривлекательность.

Для подготовки чертежа необходимо знать такие параметры, как габариты здания, наклон кровли, тип кровельного материала. Высота стропильной системы зависит не только от угла наклона крыши. Если скат крыши будет выходить за пределы стен вследствие конструктивных особенностей дома, этот факт необходимо учитывать тоже.

Количество стропил зависит от габаритов здания, а шаг между ними должен выбираться исходя их сечения пиломатериала, используемого для строительства.

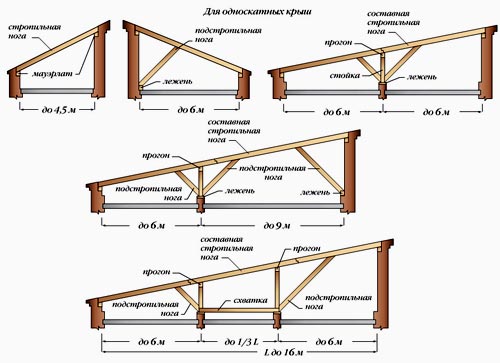

Чертежи устройства односкатной крыши

Дополнительные усиливающие элементы, такие как подкосы и ригели, позволяют предотвратить провисание системы под тяжестью кровли.

Подбирая готовые чертежи для односкатной крыши, необходимо позаботиться, чтобы в них содержалась вся информация о конструктивных элементах. Кроме этого, в чертежах должны быть указаны способы крепления элементов крыши друг к другу, что будет очень полезным при монтаже.

Конструкция двухскатной крыши

С помощью двухскатной крыши защищается большинство . Почему же они так популярны, попробуем разобраться:

• Относительно невысокая цена;
• Привлекательность по сравнению с односкатной крышей;
• Отличная сопротивляемость атмосферным осадкам;
• Легкость монтажа.

План кровли обязателен для здания с внутренним водостоком, независимо от сложности формы здания в плане. В зданиях с наружным водостоком план крыши дается при сложной конфигурации здания в плане, а также в том случае, когда на крыше имеются надстройка, вентиляционные устройства и т.д.

Крыши могут быть плоские и скатные. Плоские крыши имеют уклон до 2,5 %. Скатные крыши представляют собой несколько пересекающихся наклонных плоскостей - скатов. Скаты крыш, пересекаясь, образуют двухгранные углы. Линия пересечения скатов крыши называется ребром. Верхнее горизонтальное ребро носит название конька. Пересечение скатов крыши, представляющих собой двухгранный угол, обращенный к низу, образует разжелобок или ендову (рис. 10.9.1). Встречаются разнообразные формы крыш, которые применяют в зависимости от общей конфигурации здания в плане и возможного направления водоотвода. При выборе материала и формы крыши учитывают также архитектурные требования. В одном здании все скаты крыши имеют, как правило, одинаковый уклон. Уклон зависит от материала кровли и климатических условий.

При построении геометрического чертежа плана кровли пользуются следующими положениями и правилами:

• При линии слива (часть крыши над карнизом), лежащей в одной горизонтальной плоскости, и одинаковых углах наклона скатов крыши соблюдают следующие правила:
• если имеются два ската крыши с пересекающимися линиями слива, то проекция линии пересечения делит угол, образованный линиями сливов, пополам (рис. 10,9,2, а);
• если имеются два ската крыши с параллельными линиями сливов, то проекция линии пересечения параллельна линиям слива и расположена на равных от них расстояниях - «конек» (рис. 10.9.2, б);
• если в какой-нибудь точке сходятся две линии пересечения, то из нее, как правило, идет третья (рис. 10.9.2, а).

Для построения плана кровли план здания делят на ряд прямоугольников. Прямоугольники должны перекрывать друг друга, а каждая их сторона полностью или частично выходить за наружный контур плана. Затем, исходя из раннее приведенных положений, строят изображения кровли над каждым прямоугольником, начиная с наиболее широкого (рис. 10.9.2в). На плане кровли оставляют видимые контуры линий пересечения скатов. Для построения вида спереди или других видов необходимо знать уклон скатов. Если линии сливов лежат в разных уровнях, то план кровли строят с учетом формы фасада.

На рабочих чертежах планов кровли можно изображать ограждения, парапеты, слуховые окна и будки для выхода на плоские крыши, дымовые трубы, вентиляционные устройства, пожарные лестницы и т.п. На планах кровли многопролетных зданий для показа уклонов вычерчивают схематический поперечный профиль основных участков кровли, сделав штриховку в виде толстой линии. Рекомендуемая толщина 0,6-0,8 мм. Профиль представляет собой вид по стрелке справа налево или снизу вверх.

В зданиях других типов уклоны отмечают на основных скатах или также на схематических поперечных профилях. На плане кровли указывают основные размеры здания и участков с различной конструкцией и материалом кровли. Эти участки должны графически выделяться и сопровождаться поясняющей выносной надписью или текстовым указанием к чертежу.

На план кровли наносят координационные оси, проходящие в характерных местах. Кроме того, на плане кровли должны быть замаркированы пожарные лестницы, металлические ограждения, парапетные плиты и узлы, если они не замаркированы на других чертежах.

• Одной из самых важных задач при устройстве кровли является отвод дождевой воды или снега со ската самой крыши. В случае скатной крыши все просто – осадки, поступив в желоба, уходят по водосточным трубам на улицу. Однако, тот же вариант для плоской кровли может обезобразить здание.

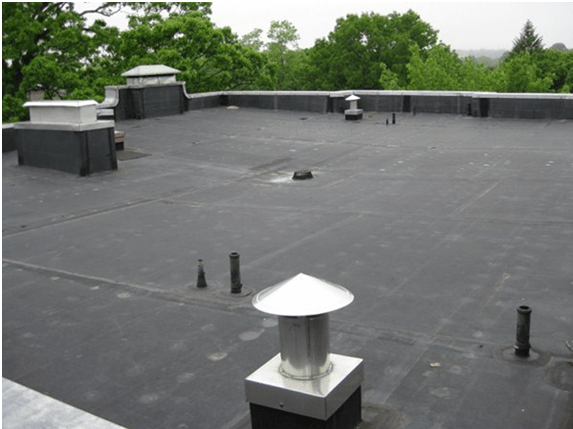

  Грамотно подготовленный план плоской кровли не только делает ее значительно более функциональной, но может также способствовать повышению эстетичности всего здания. Взять хотя бы способ установки водосточных труб, устроенные в самом здании, они не перегружают фасад и оставляют свободным поле для его отделки. Опасения, что подобная система может быть чревата неприятностями совершенно безосновательны.

  Система водостоков для плоской кровли

  Абсолютно плоских кровель не бывает, так как, если нужно эффективно отвести воду, необходим уклон плоской кровли – пусть даже настолько маленький, что незаметен глазу. На кровлях этого типа его измеряют в процентах. Если уклон кровли не обеспечен конфигурацией ее основания, его необходимо устроить дополнительно.

  За минимальный уклон плоской кровли принимают 2%, оптимальным вариантом уклона считается до 5%. Независимо от использованного материала такие конструкции позволяют быстро и беспрепятственно освобождаться от воды, и даже небольшой дефект кровельного покрытия при хорошем уклоне к серьезным последствиям не приведет.

  Однако, исключать возможность затопления в случае обильных осадков полностью нельзя. Чтобы предотвратить подобные неприятности, рекомендуется установить водоотвод.

  Нередко для плоской кровли устраивают внутренний вариант водоотвода. Для этого поверхность кровли делят на участки таким образом, чтобы на один стояк приходилось бы 150–200 м 2 . В местах уклона, то есть на стороне по ее направлению устанавливается воронка для плоской кровли или фитинг. Если площадь кровли окажется меньше, то количество воронок на плоской кровле фактически сведется к одной. Водосточные воронки снабжают специальными корзинками, которые улавливают различный мусор. Необходимо периодически очищать водосливные воронки от листьев, грязи, льда, ремонтировать их либо вовремя заменять.

  Чтобы вода около воронок не замерзала и ничего не мешало ей свободно сливаться в трубу, около нее, на площади 1 м 2 , обеспечивают обогрев кровли при помощи кабельных систем. Держатель токоотвода для плоской кровли приклеивают к ней при помощи кровельной мастики или монтажного клея.

  Альтернативой для внутреннего водостока с обогреваемой воронкой служит внешний, который устанавливают либо по одной из сторон кровли, либо точечно - в 2–3 местах. В частном домостроении наружные водостоки выполняют обычно при с помощи специальных, так называемых, переливных окон. Их вместе с кровельным ливнеприемником монтируют на парапете.

  Чтобы вода могла стекать в водостоки со всей поверхности плоской кровли и не застаиваться, на ней можно устроить цементно-песчаную стяжку, которая имеет уклон по направлению выпускных отверстий, выполненных в парапете.



  Для надежной работы системы водоотведения в зимний период, рекомендуется и в этом случае использовать для обогрева кабельные системы, которые защитят в зимнее время конструкцию наружных водостоков от обледенения.

  Инверсионная плоская кровля и ее преимущества

  Чем инверсионная кровля лучше обычной плоской? В инверсионной – пригрузочный (верхний) слой, с одной стороны, оберегает кровельное покрытие и утеплитель от всевозможных негативных воздействий: механических,атмосферных и т. д., а с другой – повышает пожаробезопасность дома. То есть порядок укладки инверсионной кровли позволяет защитить гидроизоляционный слой, который расположен под слоем утеплителя. Он практически находится в одном и том же температурном режиме, достаточно близком к температуре в доме. Тем самым вероятность образования конденсата сводится к минимуму, поэтому для инверсионной кровли устройство пароизоляции необязательно.


  Структура инверсионной кровли, чем она отличается классической плоской



  План плоской кровли, включая и инверсионную, должен предусмотреть также ее структуру. Схематически стандартное устройство подобной кровли состоит из следующих слоев:

  • железобетонного перекрытия,
  • уклонообразующего слоя,
  • выравнивающей песчано-цементной стяжки;
  • гидроизоляционного ковра;
  • утеплителя – экструдированного пенополистирола;
  • балластного слоя (щебня).

  Иначе говоря слои, каждый из которых имеет свое важное значение, располагаются в таком порядке:

  • основное перекрытие,
  • гидроизоляционный слой,
  • утеплитель,
  • фильтрующий материал,
  • слой дренажа.

  При устройстве инверсионной кровли используют только те утеплители, которые способны сохранять тепло при повышенной влажности, например, .

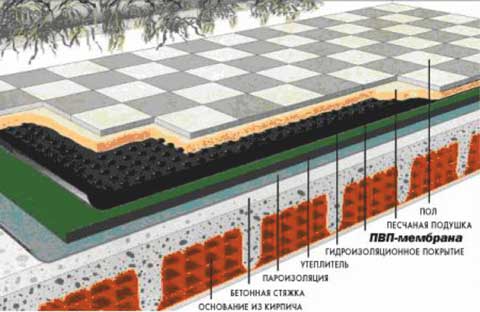

  Структура эксплуатируемой инверсионной кровли



  Как известно, стандартные компоненты эксплуатируемой кровли – это железобетонная плита с уклонообразующей стяжкой, гидроизоляция и утеплитель. Видимо, стоит добавить в этот перечень также и правильно устроенный водоотвод.

  В качестве основной гидроизоляции может выступать ПВХ, битумная или полимерная мембрана. Хотя у каждого из них есть свои достоинства и недостатки, но общее для них следующее:

  • высокая эластичность;
  • достаточно хорошая (выше среднего) сопротивляемость механическим воздействиям;
  • стойкость к агрессивным средам;
  • отсутствие в их составе веществ, которые содержат органические растворители, типа – ацетона, нефтяного толуола и любых других – они могли бы стать причиной деформации пенополистирола.

  Утеплитель в инверсионных кровлях находится в постоянном контакте с водой, поэтому он должен иметь низкое водопоглощение – менее 0,5% по объему. Наилучшими вариантами являются вспененное стекло или экструдированный пенополистирол (ЭППС). Эти материалы имеют закрытую ячеистую структуру, поэтому не впитывают влагу и надолго сохраняют теплотехнические качества.
