Вентиляция производственных помещений — виды систем, требования. Вентиляция производственных помещений: правила организации воздухообмена Приточная вентиляция на производстве

12.03.2020

Создание действительно комфортной и уютной атмосферы на рабочем месте не только увеличивает производительность и эффективность трудового процесса, но и является обязательным условием, которое выдвигают санитарные органы. Поэтому вентиляционные системы являются настолько же важными на производстве, как и элементы системы центрального отопления или услуги электросети. Монтаж подобных систем – довольно сложная и трудоемкая работа, поэтому обыкновенно ее не делают своими руками, а доверяют профессионалам, обладающим солидным опытом. В любом случае, знать о принципах функционирования, конструирования и разработки никому не помешает.

Кондиционирование и различных по площади помещений на производстве осуществляется при помощи сложнейших систем, включающих помимо воздуховода также различные калориферы, фильтры, охладители, рекуператоры, вентиляторы и другие элементы. Вентиляционная система, в независимости от разновидности производственного процесса, площади и размера цехов и загрязненности воздушного пространства, должна выполнять такие функции:

Обеспечение свежим очищенным воздухом работников предприятия.
Удаление неприятных и посторонних запахов, а также пыли из помещения.
Важной функцией вентиляционной системы является фильтрация от различных вредных примесей, которые возникают в результате определенных технологических воздействий и условий.

Врезка: Важно: В промышленных и производственных цехах для нормального воздухообмена используют вентиляцию механического и естественного типа. При работах по проектированию необходимо учитывать различные нормативные документы, регламентирующие состояние фабричных и заводских цехов.

Во время производственного процесса, связанного с изготовлением фармацевтических средств или продуктов из переработанной нефти, выделяются токсичные элементы, представляющие определенную опасность для человеческого здоровья, поэтому вентиляционная система обязана обеспечивать их эффективную и незамедлительную нейтрализацию.

К разработке или в производственном помещении нужно допускать исключительно высококвалифицированных специалистов, дипломированных инженеров и профессионалов. При этом нужно учитывать климатические и погодные условия, число трудящихся, размер помещения, особенности производства и множество других нюансов и особенностей.

Элементами любой системы проветривания являются воздуховоды, вытяжные и приточные устройства, а также оборудование, которое помогает создать комфортный и уютный микроклимат внутри помещения (к нему относятся стабилизаторы влажности, а также калориферные приборы и кондиционеры).
Для нормальной вентиляции различных объектов в производственных условиях необходимо использовать такое оборудование, которое способно удалять из воздуха частички пыли, аэрозоля и газа, которые появляются в результате работы сложного оборудования.
На некоторых производствах (таких как фармацевтическое или производство высокоточной электроники) требуется создание специфических условий труда, поэтому в состав мощной системы вентиляции добавляют всевозможные дополнительные элементы, такие как специальные фильтры и кондиционеры повышенной мощности.
Согласно инструкции по эксплуатации отдельных разновидностей оборудования, те цеха и участки, где могут присутствовать испарения, опасные для человеческого здоровья, должны дополнительно оснащаться уловителями-вытяжками, которые отделены от общей цеховой сети.
Устройства, которые осуществляют гигиеническо-санитарный контроль вентиляционных систем, являются частью систем воздухообмена, а в зависимости от их показаний может быть подключено специальное оборудование, которое удаляет различные токсичные примеси и очищает воздух.
Во время проектирования систем вентиляции необходимо учитывать такой параметр, как стоимость эксплуатации. Лучше всего, если горячий воздух, который выходит из помещения, используется в специальных обменниках, а холодным воздухом осуществляется охлаждение станков и прочего оборудования.

Таблица: теплопотребление системы вентиляции

Вентиляция, которая используется в промышленности, подразделяется на следующие разновидности:

Вентиляция общеобменного типа отвечает за нормальное замещение воздушных масс в помещении. Самым типичным примером является обыкновенный вентилятор осевого образца, который вставляется в стеновой или оконный канал. Исходя из таких параметров как длина воздуховода и сечение подбирается соответственная мощность оборудования.
(или индивидуального типа) – позволяет очищать воздух от различных токсичных примесей, дыма, тяжелой пыли и прочих веществ, которые могут навредить человеческому здоровью, непосредственно в области рабочего места.
К аварийной очистке воздуха от газа, дыма или всевозможных ядовитых примесей прибегают исключительно в форс мажорных случаях, поэтому нормативы здесь отличаются от общепринятых на производстве и в данном контексте не будут рассматриваться.

Вентиляция также бывает механической и естественной. Естественная схема осуществляет удаление и приток масс воздуха посредством тяги, которая возникает по причине разницы в температуре и давлении внутри и снаружи производственного помещения. На эффективное функционирование подобной вентиляционной системы влияют:

Разница в температуре окружающего воздуха внутри производственного цеха и на улице.
Разница в атмосферном давлении возле выходного отверстия вытяжки и возле пола в помещении.
Скорость передвижения масс воздуха на улице.

Разновидности вентиляционной системы

Естественная система вентиляции и проветривания отличается бесшумностью, экологичностью и экономичностью. Однако изменение погодных условий может весьма негативно сказаться на ее эффективности. Подобного недостатка лишена вентиляция механическая, которая способна перемещать поток воздуха по воздуховоду любой конфигурации и сечения на любое расстояние. В таких случаях зачастую осуществляют установку дополнительного оборудования, которое подогревает воздух, а также увлажняет, сушит или фильтрует его при необходимости. На сегодняшний день наибольшей популярностью пользуются комбинированные вентиляционные системы, в которых используются элементы как механических, так и естественных систем.

Для реализации нормальной естественной вентиляции нет необходимости тратить значительные средства, проводить электричество или покупать дополнительное оборудование. Обратившись к профессионалам, которые сделают точные расчеты и планы оптимальной вентиляции в конкретном производственном или промышленном помещении, можно решить проблему вентиляции и компенсировать такой недостаток, как зависимость от перепадов скорости и направления ветра, давления и температуры.

Для осуществления механической вентиляции производственных и промышленных помещений требуется изрядное количество электрической энергии, поэтому подобный способ не всегда является экономически выгодным. Преимуществом подобного способа вентиляции является независимость потоков воздуха и температуры от условий окружающей среды. Воздух в таких системах зачастую подогревается, а также очищается или при необходимости охлаждается. На сегодняшний день наибольшей популярностью пользуется комбинированная система вентиляции, которая сочетает в себе элементы механического и естественного способов проветривания помещения.

К нормативам вентиляции относят определенные положения, согласно которым вентиляционная система должна находиться абсолютно во всех производственных цехах и помещениях. Причем в независимости от функциональных особенностей занимаемой площади и количества сотрудников на ней. Мощности вентиляционного оборудования должно хватить на максимально быструю очистку воздуха в помещении в случае выброса вредных веществ либо задымления. Разрабатывать проект, по которому будет в дальнейшем реализована работа вентиляционной системы, должны профессионалы, которые способны сделать это в полном соответствии с действующими законами, документами и нормативными актами. Во время проектирования необходимо принять во внимание такие параметры:

внутри цеха или производственного помещения.
Условия пожарной безопасности.
Показатели влажности воздуха.
Наличие и число токсических и ядовитых веществ, которые загрязняют окружающую среду.
Климатические особенности.
Площадь помещения и функциональность.

Стоит обратить внимание, что обеспечение каждого сотрудника воздухом является нормой, за исполнением которой следят различные инстанции и службы. Норма равна тридцати кубическим метрам в час на площади меньшей либо равной сорока квадратным метрам. Для больших производственных комплексов подобные нормативы рассчитываются в отдельном порядке. При расчете технических характеристик системы вентиляции стоит учитывать такие нюансы:

Система проветривания не должна быть источником шума, который сильно выделяется даже во время работы технологического оборудования и станков. Уровень шума должен находиться на среднем или низком уровне, в противном случае длительное нахождение в цеху станет проблематичным.
В том случае, если вентиляционная система установлен уже давно, и на протяжении длительного отрезка времени не подвергалась тщательной чистке, то вероятней всего, что она сама является причиной повышенного загрязнения окружающего воздушного пространства. Для того чтобы система вентиляции не выступала источником загрязнения, ее чистку рекомендуется проводить не реже нескольких раз в год.

В задачи вентиляционной системы приточного типа входит соблюдение санитарно-гигиенических норм благодаря ассимиляции излишней влаги, разбавления токсичных выделений, способных нанести урон человеческому организму и снижение концентрации вредных примесей. Все это позволяет работнику находиться на собственном участке в комфортных условиях, соответствующих всем установленным нормам и правилам. В том случае, если в помещении пониженная температура, то вентиляционная система приточного типа может решить и эту проблему посредством нагрева приточных масс воздуха.

Простейшим прибором, который устанавливается в различных цехах и производственных помещениях, является вентилятор, который имеет воздухоотвод. В связи с тем, что количество различных вредоносных и ядовитых примесей на предприятиях, как правило, выше нормы, то применение только одной системы вентиляции не всегда эффективно. Для максимального обеспечения безопасности сотрудников, на современных предприятиях используется как естественная, так и механическая система.

На современном рынке в огромном количестве присутствуют различные системы, вентиляции, которые позволяют создать в пределах рабочего места максимально безопасные и комфортные условия труда. Широчайший выбор устройств, которые отличаются друг от друга как по функциональности, так и по цене, удовлетворит запросы даже самого требовательного покупателя. Во время конструирования сложной промышленной вентиляционной системы необходимо установить как приточное оборудование, являющееся гарантом поставки чистого воздуха в пространство цехов и помещений завода, так и специальные вытяжные установки. С их помощью можно удалить от рабочего места воздух, насыщенный болезнетворными бактериями, токсичными веществами, пылью, дымом и прочими вредными элементами. Подбирается исходя из особенностей производства.

Выбирают ту или иную вариацию оборудования в индивидуальном порядке с обязательным учетом отличий и особенностей, которые присущи определенному промышленному или строительному крупному объекту.

Система вентиляции должна обладать следующими параметрами:

Экономичность.
Эффективность.
Надежность.
Быстрота окупаемости.

Благодаря чистому и прохладному воздуху можно добиться не только хорошего настроения, здоровья и работоспособности сотрудников, но и невысокого износа технологического оборудования и различных инструментов. Экономически целесообразным является при составлении проекта добавлять устройство, которое подключается к вентиляционной системе и обеспечивает комфортный микроклимат внутри помещения.

На сегодняшний день самым оптимальным способом управлять параметрами вентиляционной системы является использование автоматических компьютеризированных систем, которые вносят изменения в те или иные характеристики, исходя из данных, полученных с наружных датчиков. Таким образом получается добиться максимальной экономичности и эффективности в работе.

Благодаря использованию приточной или вытяжной схем , можно запросто довести до нормы показатели влажности на предприятии, а также обезвредить, нагреть, охладить, отфильтровать или увлажнить воздух. Огромным преимуществом принудительной вентиляции является то, что на ее работу не влияют внешние условия и погодные факторы. Удаление и подачу воздуха можно производить из требуемой точки. Можно произвести точные расчеты приточной либо вытяжной вентиляции и составить график расходов.

На работу вентиляционных систем влияет не только грамотный подбор оборудования и монтаж, но и разряженность атмосферы, форма воздухоприемников, корректная установка фильтров, вентиляторов, воздуховодов и других элементов. На предприятиях наиболее целесообразно устанавливать осевые или радиальные воздуходувные машины, работающие от электричества. Благодаря подобному решению можно запросто обеспечить сотрудникам чистое воздушное пространство на рабочем месте, лишенное вредных примесей и токсичных элементов. Для лучшей фильтрации на сегодняшний день часто применяют электрофильтры и прочие компоненты, которые могут максимально обезопасить даже среду, насыщенную агрессивными химическими соединениями и компонентами.

Кондиционирование воздуха на предприятиях и производствах позволяет добиться нормального микроклимата, что особенно актуально для оптической промышленности, приборостроения, электровакуумной промышленности и других сфер, где поддержание определенной влажности в помещении является очень важным моментом. Для настройки и монтажа вентиляционной системы лучше всего обращаться к профессионалам, обладающим опытом и познаниями в своей сфере.

Готовые вентиляционные системы нуждаются в периодической очистке, поскольку в том случае, если каналы забиты, находиться в производственном цеху или помещении становится небезопасно по причине высокой концентрации частиц пыли и вредных элементов. Для максимальной эффективности на сегодняшний день используют различные фильтры, выполненные из войлока, ткани, фарфоровых колец и всевозможных пористых материалов, которые отлично абсорбируют пыль и токсичные вещества, способные нанести урон человеческому здоровью.

Особенности монтажа оборудования

Во время установки систем вентиляции на производствах и промышленных объектах нужно брать в расчет огромное количество особенностей и нюансов, которые напрямую влияют на показатели долговечности конструкции и на эффективность непосредственно во время эксплуатации. Именно поэтому для монтажа отдельных элементов сети воздухообмена необходимо привлекать высококвалифицированных специалистов, которые обладают соответствующими знаниями и опытом. Важно также грамотно подобрать место для монтажа оборудования, такого как фильтрационные системы, вентиляторные установки, теплообменники и других агрегатов.

В промышленных и производственных помещениях обыкновенно крепятся непосредственно к потолку. При желании их можно спрятать при помощи подвесных декоративных панелей. В тех помещениях, которые используются для коммерческих целей, имеет смысл использовать каналы, выполненные из пластика или меди, которые являются надежными и долговечными и обладают привлекательным внешним видом.

В настоящее время в строительстве используются такие виды воздушных каналов:

Жесткие. Для их производства используются такие материалы как стекловолокно, многослойный алюминий, оцинковка и другие. Из подобных элементов осуществляется монтаж фактически всей вентиляционной системы. Исключение составляют только специальные детали фасонного образца, которые применяются для устройства разветвлений, обводов и поворотов. Для транспортировки воздуха, который содержит различные вредные примеси, стоит задействовать воздуховоды со стенками повышенной толщины.

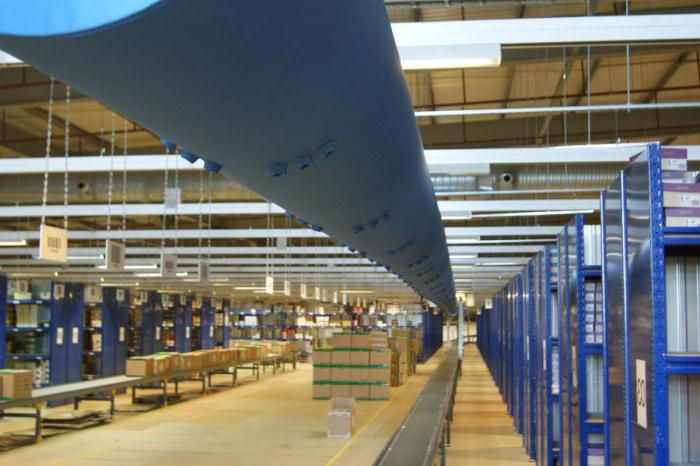

Гибкие. Их основным назначением является коммуникация различных участков и отверстий с воздуховодами магистрали. Для конструкции местной вентиляционной системы, назначением которой является очистка воздуха в непосредственной близи рабочего места, зачастую используются рукава из алюминия.

Установку каналов вентиляции в помещениях производственной и промышленной направленности осуществляют в следующем порядке:

Для начала рассчитывают параметры толщины стенок и сечения воздушных каналов, после чего на основании полученных данных вычисляют массу каждого элементы системы вентиляции. Иногда установка каналов с квадратным сечением является невозможной по причине недостаточного количества места. Поэтому столкнувшись с подобной ситуацией стоит использовать прямоугольные воздуховоды для решения создавшейся проблемы.
Затем на местах стыков нужно обозначить точки фиксации воздуховодов. Благодаря этому можно с легкостью рассчитать необходимое число крепежей, кронштейнов и прочей фурнитуры. Стоит помнить, что для крепежных скоб нежелательно допускать возникновений колебаний длительных отрезков сети непосредственно во время прохождения воздуха по ним. Предпочтительней всего снабдить конструкцию избыточным количеством креплений, поскольку в таком случае они без проблем выдержат даже повышенную нагрузку.
Когда произведен монтаж каналов магистрали, можно приступать к установке отдельных всасывающих и распылительных устройств. Для таких случаев рекомендуется использование специальных шлангов, обладающих гибкостью и нужным сечением.

Выводы

Установка и проектирование промышленных вентиляционных систем является ответственным и сложным процессом. Готовый проект должен соответствовать строгим строительным нормам и актуальным на текущий момент правилам. От этого напрямую зависит здоровье сотрудников и работоспособность всего коллектив.

В процессе эксплуатации воздух внутри помещений меняет свои параметры - температуру, влажность и состав под влиянием самых различных факторов: изменений параметров наружного воздуха, выделений теплоты, влаги и углекислого газа от находящихся людей, пыли и других вредных веществ от работающего оборудования, станков, установок. В связи с этим необходимо производить воздухообмен, т.е. удалять загрязненный внутренний воздух и взамен него подавать очищенный свежий (наружный). Задача вентиляции – обеспечение воздухообмена в промышленных помещениях для поддержания расчетных параметров воздуха в них.

Параметры воздуха могут быть:

комфортными и их обеспечивают системы вентиляции жилых и административных объектов;
допустимыми, достигаемыми за счет работы вентиляции промышленных зданий.

Перед системами вентиляции промышленных помещений часто ставят и другие задачи: удаление дыма (при пожаре), пыли и вредных веществ (при работе станков, агрегатов и оборудования). Вентиляция промышленных помещений - это совокупность устройств и мероприятий, обеспечивающих расчетный воздухообмен. В зависимости от обрабатываемого расхода воздуха различают бытовую (до 10000 м³/час) и промышленную вентиляцию (свыше 10000 м³/час). Вентиляция промышленных зданий является обязательным мероприятием в производственных цехах, ангарах и других помещениях, в которых используется технологическое оборудование, работают люди или механизмы.

Вентиляция промышленных зданий

Промышленное вентиляционное оборудование из–за больших количеств перемещаемого воздуха отличается массогабаритными характеристиками, энергопотреблением и повышенными требованиями к его надежности и безопасности. Работа любой, в том числе и промышленной вентиляции обеспечивается несколькими инженерными системами, называемыми вентиляционными системами. Они состоят из различных по конструкции устройств, каждое из которых выполняет свою функцию:

циркуляция воздуха – вентиляторы;
очистка воздуха – фильтры различного класса очистки;
регулирование расхода воздуха – воздушные клапаны и заслонки;
нагрев и охлаждение воздуха – воздухонагреватели и воздухоохладители;
распределение воздуха по помещению – диффузоры, анемостаты и решетки;
подача и удаление воздуха – воздуховоды;
снижение вибрации – гибкие вставки и виброизоляторы;
снижение шума – шумоглушители.

Вентиляция промышленных помещений

К мероприятиям можно отнести правильное управление промышленной вентиляцией, соблюдение нормативных скоростей воздуха в воздуховодах для снижения уровня аэродинамического шума, соблюдения технологии изготовления, монтажа, герметизации воздуховодов для снижения утечек до минимума. В настоящее время для вентиляции промышленных помещений и одновременной организации притока и вытяжки применяют промышленные вентиляционные установки, позволяющие выполнять большинство этих функций при помощи одного агрегата – приточно-вытяжной установки. Особенность этих установок заключается в том, что их конструкция объединяет в себе приточную и вытяжную установки, что в свою очередь позволяет получить более выгодную цену, применять различные системы рекуперации и сделать процесс вентиляции промышленных помещений более эффективным.

Особенности

По назначению вентиляционные установки делят на:

приточные;
вытяжные;
приточно-вытяжные;
рекуперативные (приточно-вытяжные с рекуператором).

Промышленная вентиляция - это процесс, целью которого является соблюдение технологических и гигиенических требований на производстве, в том числе к воздуху на рабочих местах.

Задача и функции

Проектирование и монтаж промышленной вентиляции решают несколько задач, главная среди которых - определение процессов воздухообмена. После необходимых расчетов специалисты определяют условия технического процесса на производстве, объем и характер вредных выбросов, и с учетом этих данных проектируют вентиляционную систему.

Точно определить необходимые данные практически невозможно. Многое здесь играет эрудиция и опыт специалистов: технологов, проектировщиков, инженеров. Если определить количество отводимого из помещения воздуха неправильно, даже самая дорогая и современная вентиляция не даст должного эффекта.

Для чего же нужна вентиляция производственных помещений?

Главная ее функция - обеспечение комфортных условий пребывания сотрудников данного производственного цеха. Кроме того, благодаря грамотной вентиляции, обеспечиваются необходимые технологические процессы и требования к хранению того или иного типа продукции.

Именно при помощи систем вентиляции на предприятиях создаются оптимальные условия, в соответствии с санитарными нормами. Они не только повышают эффективность производства и производительность труда рабочих, но и улучшают качество производимой продукции, снижая процент брака.

В процессе вентиляции из воздуха в производственном помещении удаляются частицы пыли и лишняя влага, устанавливается оптимальная температура. Воздух очищается от горючих, взрывоопасных и просто вредных для здоровья человека веществ.

Вредные вещества, выделяемые на производстве

Промышленная вентиляция и кондиционирование очищают воздух и нейтрализуют негативное влияние выделяемых при производстве веществ. Например, они успешно справляются с излишним тепло- и влаговыделением, отводят вещества в паро- и газообразном виде, включая различные токсины, вредные для здоровья.

Промышленная вентиляция решает задачу излишней запыленности помещений, когда в воздух выделяются частицы пыли в количестве, превышающем предельно допустимые значения. Это же касается частиц дыма и аэрозольных веществ. Наконец, в процессе производства в воздухе концентрируются мельчайшие частицы жидкости в виде тумана или полые капли пузырьков газа.

Все эти «вредности» переносятся воздухом. А система вентиляции как раз и определяет нужное течение воздуха, формируя температурные поля. Она постоянно удаляет загрязненный воздух извне, а снаружи нагнетает чистый прохладный воздух. Такой воздухообмен осуществляется специальным вытяжным оборудованием.

Проектирование и расчет вентиляции

Итак, промышленная вентиляция напрямую влияет на эффективность работы. От ее правильного расчета и функционирования зависят многие технические процессы. Поэтому перед тем как осуществить монтаж промышленной вентиляции, специалисты тщательно высчитывают интенсивность и частоту обновления воздуха в помещении. Вот какие факторы при этом берутся в расчет.

Площадь производственного помещения, его размеры и высота;
Особенности конструкции и архитектурные нюансы;
Назначение промышленного объекта;
Размер и тип установок, выделяющих вредные вещества в воздух;
Количество рабочих, постоянно находящихся в помещении и продолжительность их нахождения;
Расположение рабочих мест;
Количество единиц техники и уровень ее загруженности, а также многое другое.

Промышленная и других крупных городах организуется с учетом определенных требований. Например, в небольшое помещение, площадь которого менее 20 квадратных метров, должно поступать не менее 30 кубометров чистого воздуха в час на одного человека.

Оборудование в системе вентиляции

В вентиляционной системе присутствуют два основных типа оборудования: вытяжка и приток. За удаление грязного воздуха отвечает вытяжка, или вытяжная вентиляция промышленная, а за подачу чистого - приточная. Они могут работать либо одновременно, либо хаотично. Однако количество нагнетаемого и отводимого воздуха всегда одно и то же.

В зависимости от способа нагнетания воздуха, промышленная вентиляция делится на механическую и естественную. Последняя осуществляется за счет естественного движения воздуха внутри помещения, из-за различного давления и действия ветров. Механическая вентиляция, соответственно, работает за счет установленных вентиляторов.

Чтобы повысить безопасность технического процесса вентиляции, в некоторых случаях монтируют аварийную или дублирующую систему.

Приточная вентиляция

Итак, приточная вентиляция промышленная служит для замещения грязного воздуха, отводимого из помещения, чистым, нагнетаемым извне. Она подразделяется на два типа: местную и общеобменную.

Общеобменная вентиляция

Эта система в наиболее загрязненных участках. С ее помощью воздух подается в количествах, достаточных для разбавления вредных веществ до предельно допустимых значений. Если речь идет о тепловых значениях, температура понижается до предельной, чтобы не допустить переизбытка тепла.

Местная вентиляция

Служит для создания конкретных параметров в четко определенном помещении. Технически она реализуется с помощью особых конструкций, среди которых:

воздушная завеса - плоская воздушная струя, не допускающая попадания вредных веществ из воздуха в определенную зону;
воздушный душ - направленная струя воздуха, например, на промышленную установку или на рабочего;
воздушный оазис - система для заполнения чистым воздухом определенной части помещения.

Итак, общеобменная промышленная вентиляция нейтрализует лишь излишки тепла и снижает концентрацию вредных веществ в воздухе. Если в процессе производства присутствует значительное выделение вредных газов, паров и пыли, применяется смешанная система, на основе общеобменной вентиляции, но с местными отсосами.

На предприятиях с повышенным пыле- и газовыделением устанавливать общеобменную систему вентиляции не рекомендуется. В этом случае, чем мощнее оборудование, тем сильнее вредные вещества будут разноситься по производственному помещению.

Какие бывают вентиляторы на промышленности?

Сегодня существуют различные типы вентиляторов. Вот основные из них.

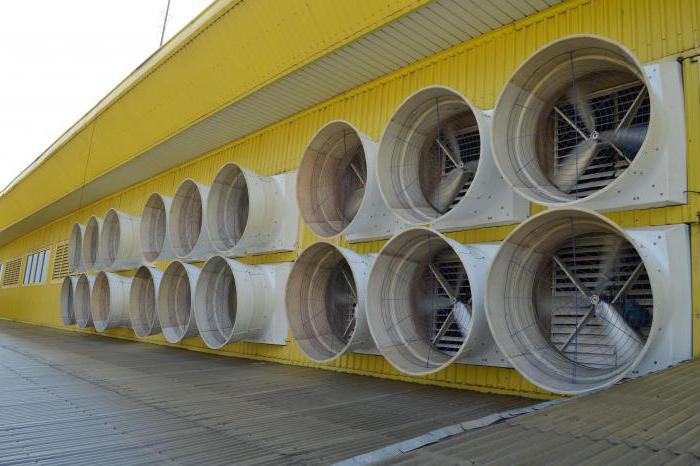

Осевой. Наиболее распространенная разновидность на Может устанавливаться не только в промышленности, но и в системе Конструкция данного аппарата знакома каждому и представляет собой кожух с лопастями.

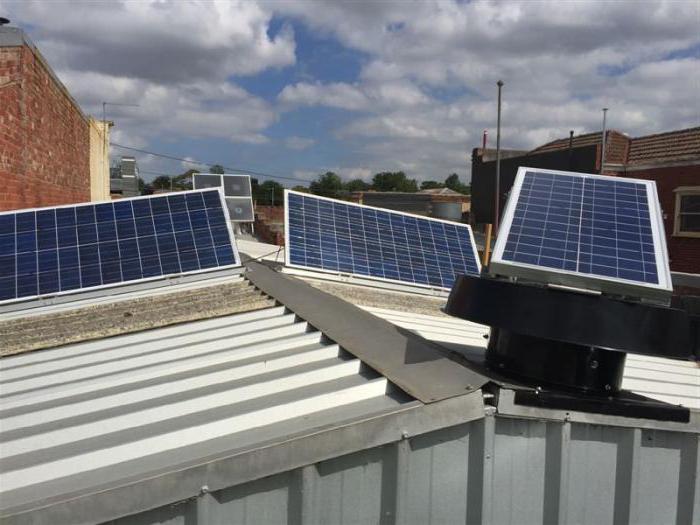

Крышной. Как понятно из названия, устанавливается на крышах: магазинов, складов, и прочих производственных предприятий. Также используется в системе вентиляции жилых комплексов.
Канальный. Часто используется в офисах, монтируется под навесными потолками или в сетях воздуховодов, непосредственно в вентиляционном канале.

Кроме обычных, существуют и вентиляторы с особыми функциями.

Звукоизолированные. Их ставят в помещениях, где даже, казалось бы, минимальный шум от вентилятора нужно нейтрализовать. Например, в медицинских учреждениях или библиотеках.
Термоустойчивые. Могут работать в широком диапазоне температур - от минус 20 до плюс 100 градусов. Изготавливаются из особо прочных материалов и покрываются специальной огнестойкой краской.
Взрывоустойчивые. Применяются на предприятиях, деятельность которых связана с производством взрывоопасных газов. Их изготавливают из особого материала силумина, устойчивого к коррозии и особо прочного.
Устойчивые к агрессивным средам. Незаменимы на химзаводах или лабораториях, где присутствуют химически агрессивные вещества в газообразном состоянии.
Для отвода дыма. Такие вентиляторы часто можно увидеть в системах аварийной вентиляции. Они отлично справляются с задачей отвода загазованного воздуха и снижения задымленности при пожарах.

Системы промышленной вентиляции - важная часть любого производства, а их проектированием и установкой должны заниматься грамотные специалисты.

На производстве должен поддерживаться оптимальный микроклимат. Проектирование вентиляции начинается с учета особенностей промышленности. Вентиляция производственных помещений должна оперативно удалять все загрязнения и пары, не пересушивая и не переувлажняя воздух.

Вентиляция производственных объектов подвергается повышенным нагрузкам

Разновидности систем

Системы вентиляции производственных помещений делятся на 2 типа:

естественная;
автоматическая.

Вентиляция на производстве в зависимости от типа подачи воздушного потока может быть приточной или вытяжной.

Естественное

Естественная система вентиляции на производстве работает за счет перепада температурного режима в помещении и на улице. Скорость ветра и тепловое давление являются главными движущими факторами системы. При резком перепаде температуры, теплые пары из производственного помещения замещаются на более прохладные. Работа естественной вентиляционной системы основана на простых физических явлениях. Чем выше потолки и больше перепад воздушного давления у пола в производственном цеху, тем лучше будет осуществляться проветривание. При наличии щелей в стенах и оконных проемах, а также при частом открывании окон и дверей появляется высокая вероятность сквозняков и промерзания помещения зимой. В летний период, на удаленных от дверей и окон участках, нормы вентилирования будут нарушены.

Аэрация – разновидность естественного типа производственной вентиляции. Чтоб реализовать управление устанавливают аэрационные системы. Нередко при проектировании здания наличие вентиляционных систем не учитывается. В таком случае можно установить в готовом помещении оборудование для вентиляции. В зале цеха монтируют шахты, которые будут работать за счет изменения давления воздушного напора. Шахтные люки накрывают дефлекторами. Ветряной поток, попадая в дефлектор создает зону разрежения воздуха, увеличивая приток воздушных масс. Такими вентиляционными системами чаще всего пользуются сельхоз – и животноводческие здания, кузни, не слишком крупные пекарни.

Аэрация самый эффективный метод вентиляции производства элементарным путем. Приточная труба крепится в наивысшей точке кровли.

Для крупных производств нужна принудительная вентиляция

Автоматическое

Автоматические приточно-вытяжные системы вентиляции позволяют нормализовать микроклимат на больших предприятиях. Такие системы имеют массу преимуществ.

Работают вне зависимости от перепадов температурного режима на улице.
Приточно-вытяжной эффект может достигаться в любой точке помещения.
Можно менять кратность воздушного потока.

Необходимо соблюдать требования к вентиляции производственных помещений. Вентиляционное оборудование принудительной приточно-вытяжной конструкции позволяет предупредить загрязнение воздуха химикатами, выводя его непосредственно из источника возникновения. На качественные показатели работы влияет форма приемников, а также степень разрежения атмосферы. Вентиляция производственных помещений состоит:

воздухоприемник;
вентиляторы;
воздушные отводы;
фильтры;
вытяжки.

Обустройство элементарного проветривания

В производственных зданиях делают трехуровневые проемы с окошками специальной формы. Первые два уровня локализуют на высоте 1-4 метра от уровня пола. В кровле монтируют защитные фонари с окошками, в которых предусмотрена ручная регуляция. Воздухообмен в летний период осуществляется путем попадания воздушных масс внутрь через нижние форточки, и выхода загрязненных паров через форточки в кровле. В зимний период воздушные потоки проходят через средний ряд форточек.

Интенсивность воздухообмена регулируется открыванием форточек в разном положении. При безветренной погоде вентиляция помещения будет осуществляться намного хуже,но при определенной направленности и силе ветреного потока может произойти обратная тяга. Чтобы предупредить такой эффект, вентиляционные конструкции делают защищенными от ветра, устанавливая специальные фонари.

В теплое время года охлаждение приточных масс происходит за счет распыления в фонаре воды из форсунок, вмонтированных во фрамуги. Так происходит охлаждение подаваемого воздуха и повышается влажность.

Управление системой вентилирования в производственных помещениях производится вручную. Аэрация не используется в качестве вентиляции для производственных помещений, в которых предполагается распространение большого количества вредных примесей. Естественная система воздухообмена не позволяет отфильтровывать обработанные воздушные потоки.

Виды приточных конструкций

Назначение и классификация воздухоприемников:

закрытый;
открытый – отверстие для приема использованных масс воздуха располагается далеко от места их выхода.

Производственный воздухоприемник открытого типа это совокупность: кожуха, зонта для вытяжки, воздухоотводов, передвижных воздухоприёмников. Согласно, условий конвекции, горячие потоки воздуха поднимаются наверх, где вытяжные зонты сокращают площадь их распространения и производят дальнейший отвод. Габариты зонтов должны соответствовать площади источника вывода горячего воздуха. Защитные зонты могут быть со свесами и без них.

На гальванических производствах, монтируют щелевидные воздухоотсосы. В цехах со сварочными аппаратами и паяльными лампами, которые работают в углекислой среде, воздухоприемники устанавливают сразу на оборудование.

Если рабочее место человека не фиксировано используются переносные виды вентиляции, которые крепятся непосредственно к сварочному оборудованию присосками.

Вытяжную систему режимного типа представляют: шкафчики, кабины, боксы, камеры. Шкафы устанавливают на промышленных предприятиях с обильным выделением ядовитых испарений. Монтаж бокса производится на предприятиях с выбросом радиационного излучения или ядов.

Приточная вентиляция помещения

Вентиляционное оборудование

Воздухообмен приточно-вытяжного типа в автономных системах производится за счет вентилятора. Чаще всего используются модели:

радиаторные;
осевые.

Радиаторные вентиляторы имеют улиткообразную форму. При поступлении воздуха извне в приемник, происходит перенаправление воздушной массы и последующая подача его в воздухоотсос. В зависимости от насыщенности примесями и разновидностей этих примесей, может использоваться оборудование различных типов:

стандартные – рекомендованы для воздушных масс с температурой +80, с малым содержанием пыли;
антикоррозийные – используются для выведения щелочей и кислоты;
искрозащитный – применяется на производствах опасных взрывчатых веществ;
пылевой – рекомендован к установке в помещении с повышенной нормой пыли.

Осевые вентиляторы – это лопасти, вмонтированные в корпус цилиндрической формы. Движение воздушного потока происходит параллельно вентиляторной оси. Установка таких типов вентиляторов в основном проводится в рудниках и аварийных шахтах. Преимуществом является выдача воздуха одновременно в нескольких направлениях.

Очистительные системы

Качество приточного воздухообмена контролируется за счет монтажа очистительных устройств. Перед выбросом в природную среду воздух проходит фильтрацию. Вид очистительных систем вентиляции будет полностью зависеть от количества загрязнений в воздушном потоке. Простейшее устройство вентиляционного очистителя – пылеуловители. Скорость потока в таких устройствах резко падает, за счет чего достигается осадка пыли. Подходит система для первичной очистки и при увеличении количества пыли сверх нормы становится неэффективной.

Для улавливания пыли более 10 микрон на производстве устанавливают циклоны – металлические емкости, цилиндрической формы, суженные книзу. Сверху подается поток воздуха, за счет чего пылинки ударяясь о стенки оседают внизу.

Электрофильтры — самый эффективный способ очистить отработанный промышленный воздух. А также устанавливают гравийные и коксовые фильтры, которые смачиваются водой. Для очищения промышленного воздуха от взрывоопасных частиц используются эжекции. Они состоят из 4 камер.

Требования к системам очистки

Общеобменная вентиляция должна соответствовать ряду требований. Любые процессы на предприятиях сопровождаются выделением определенных веществ в воздух. Монтаж вентиляции должен производится в соответствии с санитарными нормами.

Установка качественного оборудования поможет избежать многих проблем. Вентиляционная система дает возможность контроля за микроклиматом. Вид системы вентилирования должен подбираться в соответствии с параметрами помещения, назначения и количества работников.

Необходимо использовать системы вентилирования в каждом отдельном помещении производства, даже если в нем не предполагается нахождение людей.

Помимо очищения воздуха и поддержания микроклиматических условий внутри промышленной зоны, вентиляция дает возможность очистить отработанный воздух перед выбросом его в атмосферу. Все стандарты воздухообмена прописаны в СНИП.

Промышленная вытяжка предназначена для создания циркуляции воздуха внутри производственных помещений, с целью удаления вредных веществ и газов. Относится к установкам промышленного оснащения. Особенно это актуально в системах вентилирования на промышленных предприятиях тяжелой и химической направленности.

Основными неприятными факторами, которые вытяжка может удалять являются вредные вещества, отходы производства, неприятные запахи, табачный дым и уличный смог. Основные элементы вытяжки:

Воздухопроводы.
Электродвигатели.
Совокупность вентиляторов в воздуховодах.
Фильтры очистки.

Вентиляция производственных помещений делится:

Подвесные. Все элементы такой системы, как правило, располагаются под потолком помещения, не загромождая рабочую зону производственного процесса. Но это требует высотного монтажа комплектующих такой системы, и тем самым, привлечения для работы более квалифицированных кадров, с допуском работы на высоте.
Встраиваемые. В некоторых случаях элементы вытяжки можно установить в конструкцию установки и объектов цеха. Эта позволит сэкономить часть пространства в помещении, но потребует разработки дополнительной технической документации (плана, конструктивных особенностей) такой установки.
Настенные. Это, пожалуй, самая распространенная схема монтажа вентиляции производственных помещений, т.к. не требует особого подхода к монтажу. Такое расположение элементов вытяжки уменьшает трудоемкость по обслуживанию вентиляционной системы.
Островные. Такой вид монтажа подразумевает установку комплектующих вытяжки, а главное, заборника всасывания воздуха в определенном месте производственного помещения. Как правило, таким местом является источник максимального выброса вредных веществ и газов в больших цехах.
Угловые. В основном, оборудование и станки монтируются в центральной части помещения, для максимального подхода к ним в процессе работы. Таким образом, углы цеха остаются не задействованными. Поэтому такие места становятся привлекательными для монтажа там, где необходимо дополнительное оснащение, в виде местной вытяжной вентиляции.

По принципу действия вытяжные системы вентиляции производства бывают различных видов: поточная(естественная) и принудительная. Первая вытяжная система вентиляции производства используется, если уровень загрязнения помещения не столь велик. В своей основе поточная вытяжка использует перемещение воздушной массы из цеха наружу, за счет разности температуры и давления в помещении и вне его. Это исключает из схемы применение электродвигателей и вентиляторов, что позволяет не использовать электроэнергию при её работе. Но если выбросы вредных веществ в производственных помещениях носят массовый характер, то без принудительной системы местной вытяжной вентиляции не обойтись.

В её конструкцию входят электродвигатели, соединенные с вентиляторами, позволяющими «высасывать» из помещения значительные объемы воздуха, что в свою очередь, приводит к существенному очищению «атмосферы» цеха от загрязнения. Часто в систему принудительной вытяжки устанавливаются фильтры, помогающие решать проблему загрязнения окружающей среды. Воздухообмен вентиляции на производстве включает в себя два трубопровода: всасывающий и отводящий. Между ними установлен блок вентилятора с электродвигателем, создающим принудительную циркуляцию воздуха. Наличие дополнительного элемента газоанализатора позволяет значительно экономить электроэнергию. Его предназначением является контроль за содержанием вредных веществ в цеху. В зависимости от их концентрации, анализатор управляет оборотами работы двигателя. Т. е. при большой загазованности он увеличивает обороты, следовательно, и объем откачиваемого воздушного пространства из помещения. При малом содержании вредных веществ в «атмосфере» цеха, он переводит двигатель на малые обороты, либо вообще его отключает.

Как правило, наряду с вытяжкой из помещения используется и подача свежего воздуха с улицы. Такая система называется циркуляционной. Она, в свою очередь, позволяет лучше очистить помещение и «насытить» его свежим воздухом.

Вентиляторы для вытяжки бывают двух типов: радиальные и центробежные. Скорость движения воздуха в радиальных вентиляторах выше, чем в центробежных. Это связано с тем, что воздушная масса в них перемещается в прямолинейном направлении. В свою очередь, такая схема обеспечивает более быстрое движение воздушных потоков, следовательно, и более «скоростной» воздухообмен.

Вытяжка- улитка

Пожалуй, самой распространенной схемой вытяжного блока вентиляции промышленных цехов является вытяжка-улитка. По своей конструкции он значительно отличается от центробежных вентиляторов.

Такая модель характеризуется простотой изготовления и монтажа в цеху. Основным её элементом является станина, на которую устанавливается электродвигатель. К фланцам крепления двигателя монтируется круглый короб вентилятора. Центробежный вентилятор в шумоизолированном корпусе, соединяемый с валом электродвигателя, помещается через центральное отверстие в коробе внутри. Благодаря специальному углу установки лопаток на колесе воздуховода вентилятора, при его вращении создается разрежение в полости за ним. Это обеспечивает постоянный приток воздуха к блоку вытяжки и движение его далее в отводящем трубопроводе.

Количество лопастей, их размеры и уплотнение в местах контакта низкого и высокого давления определяет расход. Диаметр колеса может варьировать от 25 до 150 см, в зависимости от объема перекачиваемой воздушной среды.

Вытяжки-улитки подразделяются на три класса:

Низкого давления (P-100 кг/м²). Используются, как правило, в бытовых условиях и небольших мастерских.
Среднего давления (P-от 100 до 300 кг/м²). Устройства применяются в помещениях производственных цехов небольшой загазованности.
Высокого давления (P- более 300 кг/м²). Их используют в особо загрязненных местах, будь то покрасочные цеха, либо участки металлургических комбинатов с большой концентрацией вредных веществ.

В зависимости от той среды, с которой придется соприкасаться лопаткам, их изготавливают термо- и коррозиестойкими.

Расчет приточно-вытяжной вентиляции

Перед началом расчета основных параметров вытяжки, надо определиться с источником вредных, горючих или взрывоопасных веществ. Но в основу вычислений берется, как правило, необходимое количество свежего воздуха для одного человека. В этом случае, расчет общеобменной концентрации воздуха определяется следующим образом:

Количество воздуха: L=N × m, где N-количество людей, работающих в помещении, а m- удельный расход воздуха на человека в час.

Согласно нормативам СНиП величина m составляет: 30м³/ч для проветриваемых помещений и 60м³/ч для непроветриваемых.

Если же в «атмосферу» цеха осуществляется выброс не только вредных, но и опасных для жизни человека веществ, то расчет ведется по ПДК (предельно-допустимая концентрация). Норма ПДК для конкретно взятого вещества, берется из специальных справочников и строго регламентируется высокими требованиями. В этом случае, объем необходимо рассчитать:

Количество воздуха при опасных выбросах: L=Mв/ (упом -уп), где Mв-масса вещества, выделяемого в воздушную среду (мг/ч); упом — удельная концентрация этого вещества в пространстве цеха (мг/м³); уп — концентрация этого же вещества, поступающего в помещение воздуха.

Если в цехе присутствует несколько источников вредных выбросов, то расчет ведется индивидуально по каждому. А общим результатом становится максимально полученное значение необходимого объема, поступающего в цех воздуха. Т.к. вычисления производятся по притоку свежего воздуха, то тут надо четко понимать, что именно такой же объем должен откачиваться и из помещения.

Фильтрация промышленной вытяжки

Перед тем как воздух попадает в помещение, он очищается при помощи фильтров. Также немаловажным является и очистка выходящей из цеха воздушной массы. Фильтра бывают трех типов:

Пористые. Основой очищающего элемента стал пористый материал, наподобие пробки.
Поглощающие. В таком фильтре присутствует материал активно впитывающий вредные выделения из окружающей среды.
Тканевые. Пожалуй, самые распространенные фильтры. Ткань хорошо задерживает различные примеси из воздуха в процессе фильтрации.

Если источник выброса до вытяжки носит массовый характер, то применяют так называемую многоступенчатую фильтрацию. В ней применяется несколько типов фильтров, позволяющих лучше очистить окружающее пространство от примесей.

Встречаются ещё и насыпные фильтры. Но в промышленных вытяжках применяются крайне редко из-за низкой эффективности по очищению воздушной массы от загрязнения.

Перспективные направления промышленных вытяжек

Одним из перспективных направлений в создании вытяжек, является использование в схеме вентиляции рекуператоров. Основной принцип данного устройства состоит в том, чтобы осуществить теплообмен между входящим в помещение воздушным потоком и выходящим из него. Благодаря применению рекуператоров в системе вентиляции, удается сэкономить до 50 % тепла, накопленного в цеху. В них происходит пересечение обоих потоков. В простом варианте трубопровод от первоначала выброса до вытяжки, обдувается воздухом, входящим в цех.

Ещё одним направлением по совершенствованию промышленных вытяжек, стала замена оцинкованных воздуховодов на пластиковые. Это значительно удешевляет конструкцию разводки трубопроводов по производственным помещениям.

Применение асинхронных электродвигателей в приводе вентилятора, значительно снизило шум от работающего оснащения, а также повысило его КПД.

Заключение

По некоторым оценкам, производственные предприятия во всем мире выбрасывают в атмосферу Земли до 170 млн. т различных веществ. И немалое их количество попадает туда благодаря выбросам до вытяжки из цехов заводов и комбинатов. Поэтому, наряду с созданием условий для работы сотрудников на предприятии, к вытяжке предъявляется требование и по фильтрации выходящего воздуха. Данный аспект строго регламентируется на уровне экологических организаций многих стран мира.
