Железный домик (металлокаркас). Каркасные дома из металлического профиля: проекты под ключ и особенности строительства Дом на металлокаркасе своими руками

Прогрессивные современные технологии шаг за шагом входят в повседневную жизнь. Строительство – не исключение. В поиске золотой середины между ценой и качеством заслуживает особого внимания частный дом из металлокаркаса.

Лёгкие стальные тонкостенные конструкции , ЛСТК, разработаны в Канаде в середине 50 годов прошлого века. Технология задумывалась как альтернатива каркасным домам.

Практически аналогичный принцип лёгкого быстрого строительства тёплого, прочного здания дополнялся свойствами металла. В отличие от дерева, металл не обрабатывают антисептиками , каркас долговечен, не реагирует на перепады влажности. Кроме того, к минимуму была сведена доработка на месте строительства.

Технологию ЛСТК отличают:

  • повышенные энергосберегающие меры;
  • быстрая сборка без применения строительных машин;
  • ведение строительства зимой;
  • небольшой штат работников;
  • отсутствие строительного мусора;
  • возможность полного демонтажа здания.

К недостаткам технологии относят одно из её положительных качеств – небольшой вес. В районах с пучинистыми грунтами при длительных морозах промерзающий грунт расширяется, выталкивает конструкцию, не обладающую достаточной массой. Фундамент, эксплуатируемый в сложных условиях, просчитывается особенно тщательно .

Следующим негативным аспектом является отсутствие в России нормативной базы, регулирующей возведение домов данным способом.

Единого свода правил постройки зданий ЛСТК в России на данный момент не существует.

Если в погоне за прибылью производители уменьшают толщину профиля, количество цинка для обработки – это не соответствует стандарту, который должен регламентироваться определенными строительства.

Важно! Необходимо выбрать производство, полностью соблюдающее технологию. Показателем качества является письменная гарантия на комплектующие и работы.

Есть и архитектурные ограничения – стена второго этажа может опираться только на стену первого этажа. Опирать конструкцию на перекрытие запрещено.

Из чего строят металлический каркасный дом

Основной элемент ЛСТК – тонкостенный оцинкованный профиль , сплошной или перфорированный. Каркас из тонких металлических профилей при грамотном расчёте становится надёжной опорной конструкцией. Оцинкованный профиль не окисляется, не деформируется, не гниёт .

Пол любого из этажей выдерживает нагрузку до 1000 кг. Этот показатель сравним с несущей способностью армированной железобетонной плиты. Слои утеплителя гасят звуковые волны и вибрацию.

Часть профилей перфорирована, чтобы снизить теплопередачу и избежать «мостиков холода» , не позволить теплу уходить наружу. Толщина профиля, предлагаемого рынком, колеблется в пределах 0,75-3 мм.

Каркас из профилей утепляется, снаружи прокладывается двумя слоями гипсоволокна, после чего крепится наружная облицовка.

Снаружи здания из металлокаркаса отделывают:

  • сайдингом, металлическим или виниловым;
  • плитами ОСП, ЦСП, с последующей отделкой штукатуркой;
  • металлическим профилированным листом;
  • кирпичной кладкой.

Со стороны помещения прокладывается пароизоляционная плёнка, закрывается материалом внутренней отделки. Между плёнкой и ограждением оставляют воздушный зазор .

Как правило, для внутренней поверхности стены используют листы ГВЛ, отделывая гипсокартонные листы по желанию.

Для утепления применяют материалы только негорючей группы – минеральную вату, экструдированный пенополистирол .

Элементы стен и каркаса собираются на механизированных сборочных столах, поставляются на строительную площадку крупноразмерными деталями или отдельными стойками, выверенными до миллиметра.

Толщина стен зависит от климатического района, варьируется в пределах 150-300 мм , этажность ограничена до шести.

Разработка проекта дома из металлокаркаса

Типовые проекты по технологии ЛСТК стандартизованы, остаётся выбрать оптимальный вариант с нужными климатическими характеристиками.

Индивидуальный проект дома выполняет производитель . Первым этапом будет создание технического задания на проект. Техническое задание определяет желаемый размер здания в осях, этажность, особенности планировки, основные и отделочные материалы строения.

В местах крепления настенной мебели, подвесных шкафов, заранее предусматривают усиление жёсткости стены дополнительными профилями.

В среднем расчёт проекта частного дома занимает 2-5 рабочих дней . Просчёты, ошибки, несоразмерность, нестыковка деталей, должны быть устранены заводским способом. Иногда на форумах обсуждается характерное пощёлкивание каркаса при нагреве.

Обратите внимание

Треск профиля на солнце возможен только при ошибках в монтаже, подрезке профиля, устройстве дополнительных отверстий.

Правильно смонтированные, не изменённые профили не издают звуки.

Фундамент для дома из металлопрофиля

Конструктивный тип фундамента под дом из ЛСТК должен приниматься по местным условиям геологического состава, глубины зимнего промерзания грунта. Фундамент под металлический каркасный дом не усиливают , часто возводят самостоятельно. Вес квадратного метра каркаса 30-45 кг, квадратного метра готовой панели около 70 кг.

Оптимальны следующие конструктивные решения фундамента:

  • ленточный монолитный. Железобетонная лента заливается по периметру, под внутренние несущие стены здания;
  • столбчатый. Нагрузку воспринимают равномерно распределённые столбы, соединенные между собой по верхам балкой;
  • свайный буронабивной. Дом опирается на замоноличенные в пробуренных отверстиях сваи, также обвязанные по выступающим оголовкам;
  • свайный винтовой. Металические сваи вкручиваются в грунт, обвариваются по периметру металлической балкой;
  • плитный монолитный фундамент. Котлован отрывается под всей площадью здания, на песчаной подушке заливается единая армированная плита.

Самый затратный и трудоёмкий из перечисленных конструкций – плитный. При общей экономичности проекта здания из ЛСТК, плитный фундамент возводится только на сложных подвижных, торфяных почвах , где по данным условиям другая конструкция невозможна.

Ленточный фундамент наиболее привычный для индивидуального строительства , сочетается с устройством подвалов, цокольных этажей.

Разработка грунта траншеей физически легче для самостоятельного строительства, чем бурение отверстий.

По низу траншеи выстилается, уплотняется песчаная подушка, устанавливается опалубка и арматурный каркас.

За один раз опалубка бетонируется. Бетонная смесь выдерживается до отвердения.

Для установки винтовых свай требуется строительная техника , но это единственный способ, эффективный в зимний период. Вдавливанием и вкручиванием металлическая свая, покрытая защитной от коррозии окраской, заглубляется до расчётной точки.

Выбор свайного или столбчатого фундамента исключает использование пространства под домом для подвалов, погребов, цокольных этажей.

Порядок сборки железного каркаса, особенности

По готовому фундаменту на мастику укладывается рулонная гидроизоляция в два слоя. Монтаж каркасного дома ЛСТК происходит в следующей последовательности:

  • укладка нижнего обвязывающего профиля;
  • монтаж стеновых стоек, от угла, контролируя вертикальность элементов;
  • установка промежуточных стоек;
  • крепление внахлёст верхних направляющих профилей;
  • возведение стропильной системы;
  • прокладка электропроводки, инженерных сетей;
  • монтаж облицовочных материалов с параллельным утеплением.

Обвязочный профиль крепится к фундаменту анкерами, остальные стыки соединяются саморезами.

Особые требования предъявляются к электробезопасности строения . Проводка и точки разбора выполняются в строгом соответствии с проектом. Правила выполнения соединений, заземляющий контур, мощность автоматических предохранителей и их количество неукоснительно соблюдаются.

Важно! Обязательно заземляется контур крыши, устанавливается громоотвод.

Самостоятельное строительство металлокаркасного дома

Установка каркаса одноэтажного дома из ЛСТК площадью около 100 квадратов занимает 2-4 дня при работе вдвоём. Необходимых инструментов всего два: шуруповёрт и заклёпочник .

Металлические каркасные дома малой этажности популярны во всем мире. По статистике, жилищное строительство на каркасе из металлопрофиля занимает 80% всех построек. Основные регионы-потребители данной технологии – Скандинавия, США, Канада.

Такие дома отличаются множеством достоинств по сравнению с капитальными зданиями и домами, построенными на деревянном каркасе.

Отличительные особенности металлических каркасных домов:

  • прочность;
  • долговечность;
  • короткие сроки строительства зданий;
  • инертность к погодным и климатическим условиям;
  • невысокая стоимость;
  • устойчивость к теплопотерям;
  • высокая пожаробезопасность;
  • сейсмоустойчивость;
  • экологичность;
  • свобода в выборе архитектурных решений;
  • безусадочная технология.

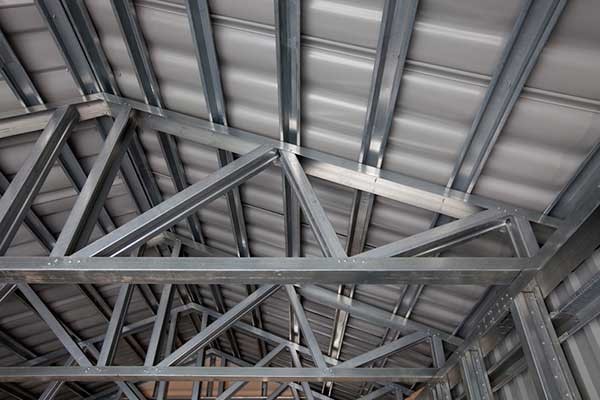

Железный каркас, его элементы – легкие стальные тонкостенные конструкции, состоит из оцинкованных профилей и термопрофилей, крепежных лент и пластин для сборки каркаса, разного вида уголков. Они не подвержены гниению, выдерживают температурные перепады, осадки, устойчивы к стихиям. Стальной профиль может служить основой строения без повреждений больше 100 лет.

Построить здание на каркасе из ЛСТК можно в течение месяца. Детали основы постройки обладают малым весом, что позволяет исключить применение подъемников и кранов. Крепление деталей каркаса осуществляют при помощи резьбовых соединений. К ним относятся: шурупы самосверлящиеся или нарезающиеся винты, болтовые соединения.

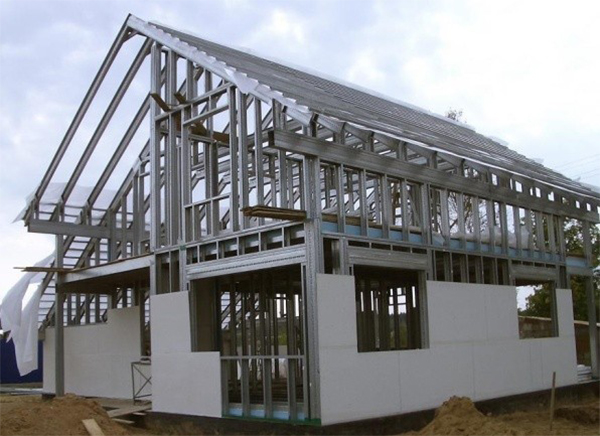

Особенности домов на металлическом каркасе


Каркасное домостроение не привязано к особенностям климата в регионе. Металлический каркас для дома можно собирать в любой климатической зоне, основное условие к погодным условиям – комфорт для работников, выполняющих монтаж.

Появление и развитие технологии строительства жилых сооружений на металлических каркасах вызвано необходимостью быстрого возведения малоэтажных зданий из более дешевых, чем дерево, материалов и возможностью наладить промышленное производство деталей каркаса.

Конечная стоимость каркасного дома из металлического профиля и сэндвич-панелей значительно ниже, чем строительство из кирпича, газоблоков, дерева и керамоблоков.


Высокие теплоизоляционные характеристики конструкций обеспечиваются высококачественным утеплителем. Обогревать такие постройки значительно проще и экономичнее. Сопротивление теплопередаче каркасной стены толщиной 25 см равно показателям каменной кладки толщиной 1,5 м.

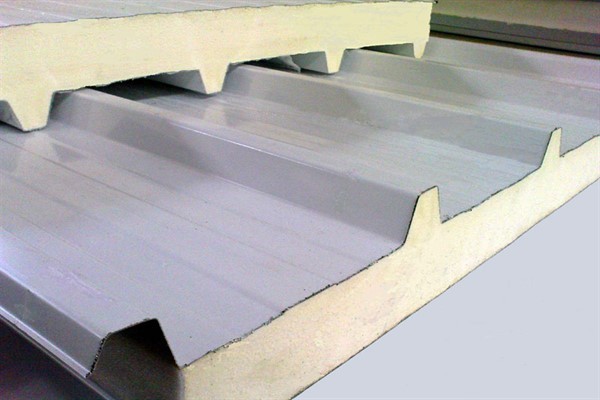

Сэндвич-панели, применяемые в каркасном строительстве, используют минераловатный утеплитель. Его температурный диапазон – -60…+400ᵒС. Характеристики стеновых панелей делают дом устойчивым к воздействию кислот и других агрессивных сред, температурным перепадам, огню. Материал, из которого они изготавливаются, не накапливает влагу, устойчив к порче грызунами и микроорганизмами.

Минераловатный утеплитель отличается натуральностью и экологичностью. Элементы каркаса из ЛСТК можно использовать вторично. Это свойство очень ценится добывающими компаниями, которые строят вахтовые поселки. Так экологии регионов наносится меньший ущерб.

Из-за небольшого веса основы и сэндвич-панелей постройки не дают усадки. В зданиях, построенных по данной технологии, есть возможность использовать разные архитектурные возможности, так как пролеты без установки промежуточных опор могут достигать 14-24 м.

Недостатки каркаса из металлопрофиля

Основа из металлических деталей имеет несколько недостатков.

  1. При пожаре основа из оцинкованного железа теряет жесткость, постройку сворачивает по спирали, она опадает, перекашивается. Эта особенность уменьшает время эвакуации жильцов. Деревянный брус, в противовес железу, под воздействием огня обугливается, но форму держит.
  2. Сложность монтажа встроенной мебели и бытовой техники. Для решения проблемы на этапе проектирования дома определяются с местами их установки, которые усиливаются дополнительными профилями и деревянными панелями.
  3. Ограниченная этажность дома и невозможность применения тяжелых строительных материалов.
  4. Высокая проводимость электрического тока металлическим каркасом. Защитой от этой проблемы является система уравновешивания потенциалов.

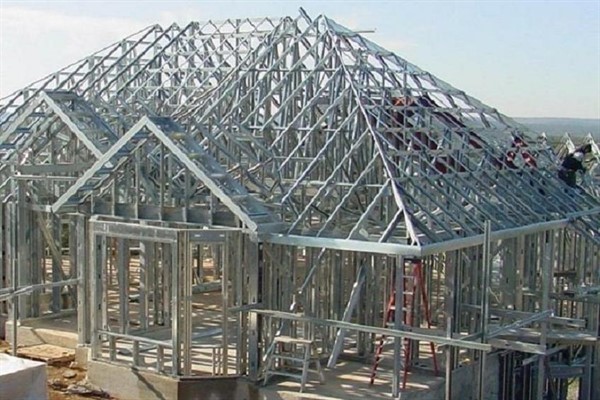

Изготовление и монтаж каркаса из ЛСТК


Скелет дома изготавливают из C- и U-профиля. Они соединяются винтами-саморезами. Шаг между стойками 600-1000 мм. Он учитывает размеры панелей утеплителя и позволяет удобно крепить другие отделочные материалы.

Если дом строится по индивидуальному проекту, то после его разработки и согласования всех нюансов по размещению мебели и бытовых приборов в помещениях будущей постройки изготавливают 3D-модель дома. Это позволяет заказчикам увидеть конечный результат в миниатюре. По окончании процесса оформления проектной документации чертежи передаются на завод, производящий детали металлического каркаса.

На производственной линии каждая деталь изготавливается отдельно, нумеруется, упаковывается. Готовые детали оборудованы отверстиями для креплений и под инженерные коммуникации. Для монтажа скелета дома в комплект к деталям основы входят соединительные элементы.

Постройки по индивидуальным проектам стоят значительно дороже домов, изготовленных по типовым проектам. Для удешевления строительства жилья можно воспользоваться типовым проектом с каркасом из термопрофиля или из легких стальных тонкостенных конструкций по канадской технологии. Ее отличие от других технологий быстрой постройки зданий – каркас из ЛСТК и специальные SIP-панели, имеющие особые теплоизоляционные характеристики.

В случае постройки жилья по типовому проекту заказчик получает готовый каркас определенного размера и формы. Детали основы маркируют и упаковывают согласно чертежам дома.

В качестве утеплителя, кроме минеральной ваты, можно использовать:

  • базальтовые плиты;
  • пенополистирол;
  • эковату.

Для отделки наружных стен дома используют кирпич, керамогранит. Часто в качестве отделки фасадов каркасных зданий применяют навесные вентилируемые фасады различного типа. Все большей популярностью пользуются такие отделочные материалы, как сайдинг и блок-хаус. Не утратили своей актуальности оштукатуривание и окрашивание фасадных стен.

В комплекте с деталями каркаса и соединительными элементами заказчик получает описание проекта, рекомендации и инструкции по сборке каркаса, спецификацию всех элементов.

Возведение каркасного дома имеет ряд преимуществ. Построить такой дом можно быстро, экономично и качественно. Металлические каркасы более лёгкие и прочные, обладают повышенной пожароустойчивостью. Утеплённые дома на базе металлических каркасов обладают высокими энергосберегающими свойствами. Монтаж металлического каркаса имеет свои нюансы, которые необходимо учитывать при строительстве.

Преимущества металлического каркаса дома

Металлические каркасы обладают некоторыми неоспоримыми преимуществами перед деревянными. Одним из его основных преимуществ является относительно невысокая цена. Обычно цена каркасов под ключ зависит от выбора материала, из которого их собираются изготавливать, от используемого метода крепежа, от стоимости проведения монтажных работ.


Металлический каркас

Металлические каркасы изготавливают из стали, что отражено в их втором названии. Эти изделия называют также ЛСТК, что расшифровывают как лёгкие стальные тонкостенные конструкции.

Ещё одним неоспоримым преимуществом такого каркаса является его прочность и лёгкость. Эти каркасы весят меньше других, но намного прочнее. Они способны выдерживать высокие и тяжёлые здания.

Каркасы из металла изготавливают в заводских условиях с предварительным составлением проекта, в котором фиксируют размеры всех элементов. В этих элементах можно расположить скрытую проводку. Так как их изготавливают из стали, то они имеют повышенную устойчивость к огню и не подвержены коррозии.

Основные свойства лёгких стальных тонкостенных конструкций


Особенности сборки домов из металлопрофиля

Технология ЛСТК была разработана в прошлом веке. Металлические каркасы строятся из профиля, имеющего прорези. Это позволяют избегать возникновения мостиков холода внутри. Задачи теплоизоляции и изоляции звука можно решить при помощи современных утеплителей.

В сооружениях с металлическим каркасом особенное значение уделяют монтажу слоя для паро-, гидро- и теплоизоляции. Это обусловлено тем, что в них точка росы располагается внутри дома. По этой причине необходимо также грамотно сделать защиту от ветра. Более того, необходимо сделать так, чтобы между слоем внешней гидроизоляции и утеплителем находилась система проветривания. Её можно сделать своими руками. Это будет способствовать быстрому выводу влаги. В домах такого типа необходима организации грамотной электрозащиты.

Раньше вызывало сомнение использование металла в качестве каркаса. Это происходило из-за его повышенной теплопроводности. Эта проблема была решена использованием оцинкованных металлических профилей с перфорацией. Отверстия заполняются утеплителем, что позволяет снизить уровень теплопроводности. На этот показатель также оказывает влияние толщина стенок. Поэтому отзывы у таких домов касаются вопросов утепления.

Одной из проблем, с которой приходится столкнуться при строительстве подобных домов, является их повышенная электропроводность. Однако, она решается грамотным заземлением.

Какой выбрать фундамент для металлокаркасного дома. Будет ли он отличаться от деревянного каркасника?

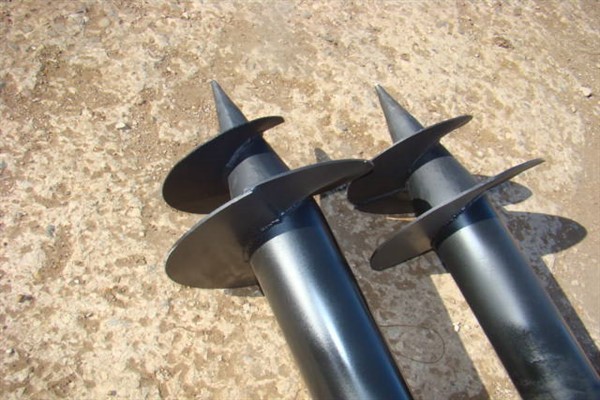

Для металлокаркасного дома подойдет фундамент на винтовых сваях

В отличие от фундамента под дом с деревянным каркасом, при возведении ЛСТК нет необходимости строить массивное основание. Такой дом достаточно лёгкий и не нуждается в массивном фундаменте. Застройщику не придётся заниматься объёмными земляными работам, не понадобится также строить опалубки, высотой в два метра, монтировать солидную гидроизоляцию. Их можно построить на любом типе грунта. Не требуется строительство ленточного фундамента.

После проведения анализа свойств грунта можно выбирать тип фундамента для вашего лёгкого дома. Отличным вариантом могут стать столбчатые фундаменты, винтовые сваи.

Технология монтажа металлического каркаса


При монтаже каркаса необходимо создавать пространственные блоки, плоские рамы и максимально их укреплять

В процессе монтажа металлического каркаса необходимо учитывать свойства материала. Необходимо следить за тем, чтобы не повредить его в процессе перевозки. Во время монтажа нужно стремиться создавать пространственные блоки, плоские рамы и максимально их укреплять.

Во время подготовки фундамента на него наносят поперечные риски, которые должны соответствовать осям будущего каркаса, опорным поверхностям и расположению анкерных болтов. При помощи анкеров можно будет корректировать неточности установки.

Соединения металлических балок могут быть не только болтовыми, но и сварными. Сам каркас состоит из нижней и верхней обвязки. Также имеется соединение между ними. Заранее необходимо спроектировать дверные и оконные проёмы, обрешётку из металла.

  1. Профиль обрезается до нужного размера;
  2. При необходимости изгибается под заранее рассчитанным углом;
  3. Получившиеся детали свариваются или скрепляются болтами согласно схеме.

Выделяют три варианта ограждающих конструкций:

  1. Полистовая сборка;
  2. Кассетный профиль;
  3. Применение сэндвич-панелей, изготовленных на заводе.

Выбор материалов, для установки этих ограждающих конструкций происходит по выбору заказчиков. Смотрите виды на фото.


Наружная отделка дома

Является одним из наиважнейших этапов. Тип отделки определяется заказчиком и может быть выполнен с применением различных материалов:

  1. Если вы хотите сделать бюджетный вариант отделки, то имеет смысл использовать сайдинг виниловый, блок-хаус, монтировать вентилируемый фасад и другие конструкции навесного типа;
  2. Если сделать отделку штукатуркой, то дом будет производить впечатление средиземноморского коттеджа;
  3. Демократичные цены и простота укладки привлекают тех, кто использует различные панели, имеющие вид натуральных материалов;
  4. Отделка с использованием плитки, натуральных и искусственных камней выглядит очень эффектно. Дом становится похож на солидный и дорогой, но при этом сохраняет все преимущества металлокаркасного сооружения.

Видео

Посмотрите видео-урок по строительству металлокаркасных домов.

Каркас быстровозводимого дома можно “поднять” не только из традиционных деревянных брусьев, но и из металлических профилей. Благодаря современным технологиям, для соединения отдельных деталей даже не нужно использовать сварочный аппарат. С помощью крепежей из них можно возвести ЛСТК – легкую стальную тонкостенную конструкцию.

Достоинства и недостатки ЛСТК

ЛСТК – это профили и листы из оцинкованной стали, которые изготавливают прокатным способом на заводском оборудовании. Их толщина может достигать 4 мм, что позволяет построить надежный, долговечный дом.

Достоинства металлического каркаса

Нельзя однозначно ответить, какой каркас лучше, металлические и деревянные конструкции – вечные конкуренты. Выбор зависит от условий строительства, проектных особенностей дома. Однако достоинства тонкостенных конструкций из стали весомы:

  • Высокая скорость возведения каркаса. Комплектующие поступают с завода уже нарезанные в соответствии с проектом, промаркированные. Это позволяет сэкономить время и привлечь меньшее количество рабочих.
  • Сниженная нагрузка на фундамент. Из-за малого веса стальные тонкостенные конструкции не оказывают значительного давления на основание дома. Если структура грунта позволяет, вы также можете сэкономить, заложив мелкозаглубленный фундамент.
  • Устойчивость к воздействию влаги. Каркас из оцинкованной стали можно собирать в любое время года, не боясь его деформации или гниения, как в случае с древесиной.
  • Высокие показатели прочности.
  • Длительный срок службы, который может достигать 120 лет. Он напрямую зависит от качества металлических профилей, профессионализма сборщиков.

Помимо достоинств ЛСТК, связанных с монтажом и последующей эксплуатацией, есть еще одно – ее комплектующие удобно транспортировать.

Недостатки тонкостенных стальных конструкций

Недостатки у стальных профилей для каркасного строительства есть, но они не абсолютные.

  1. Стоимость готовой ЛСТК может в два раза превышать стоимость деревянного “скелета” дома. Но следует вспомнить, что вам не придется обрезать стойки, утилизировать остатки и бояться, что вы что-то соедините не так.
  2. Стальные конструкции отличаются гулкостью. Да, такой недостаток имеет место, но он сводится на “нет” после укладки утеплителя и обшивки металлического каркаса гипсокартоном.
  3. С использованием стальных профилей трудно своими силами реализовать сложный проект. Это не так, если он будет проработан опытными специалистами.
  4. Отсутствует прочное основание для крепления в интерьере полок, установки габаритной мебели. Собранный каркас отличается высокой пространственной жесткостью, а по отдельности каждый профиль недостаточно прочен. Решить проблему поможет подробный дизайн-проект жилых помещений.

Таким образом, недостатки металлокаркаса можно достаточно легко нивелировать.

Виды профилей для тонкостенных конструкций

Для возведения каркаса используют несколько видов металлических профилей. Каждый из них имеет определенное назначение и несет соответствующую нагрузку. Те, в основе сечения которых лежит буква “П”, называют швеллерами.

Использование С-образного профиля

С-образный профиль называют стоечным, так как чаще всего его используют в качестве вертикальных стоек при возведении наружных стен. Также он находит применение при монтаже кровли, внутренних перегородок и перекрытий.

С-образный элемент несет на себе большую продольную нагрузку, поэтому имеет два ребра жесткости – загибы на боковых стенках.

Средние размеры профиля:

  • высота – 50-80 мм;
  • ширина – 150-300 мм;
  • толщина – 1-4 мм.

Исходная заготовка – сплошная балка из стали . Однако в ней могут быть выполнены технологические отверстия, например, для прокладки коммуникаций.

П-образный стальной профиль

П-образный профиль, соответствующую форму которому придают на станке, называют направляющим или стартовым. Именно к нему крепят вертикальные стойки наружных стен.

Его также используют при:

  • монтаже стропильной системы;
  • установке внутренних перегородок;
  • усилении стеновых прогонов;
  • сборке рамных элементов;
  • устройстве подоконных перемычек.

Ширина швеллера колеблется в диапазоне 70-300 мм, толщина – 0,7-4 мм. Высота боковых полок обычно составляет 50-65 мм.

П-образный элемент металлокаркаса для дома также может быть сплошным или перфорированным , с отверстиями для коммуникаций.

Шляпный (ПШ) или омега-профиль

Шляпный профиль широко применяют при монтаже вентилируемых фасадов, устройстве обрешетки под кровельное покрытие и облицовку наружных, внутренних стен. Крепление выполняют непосредственно к стойкам каркаса.

Обычно толщина шляпного профиля меньше, чем у несущих элементов ЛСТК, и составляет 0,7-1,5 мм. Однако этого достаточно, чтобы выдержать вес черепицы, профнастила и других облицовочных материалов. А вот высота колеблется в пределах 28-61 мм.

Обратите внимание, что перфорация может быть нанесена только на боковые полки профиля.

Z- и сигма-профиль для металлокаркаса

Z-профиль играет немаловажную роль в железном каркасе жилого дома. Его используют в качестве несущих прогонов при устройстве кровли, направляющего в вентилируемом фасаде и при сборке стенового “пирога” с утеплителем.

При строительстве кровли с успехом заменяет сдвоенную С-образную балку. Он обеспечивает высокую несущую способность этой части строения даже с учетом снеговой нагрузки.

Ширина основной полки составляет 100-300 мм, высота боковых полок – 40-80 мм, а величина их загиба – 10-20 мм.

Сигма-профиль при возведении каркасного дома используют в качестве ригеля и колонны. Благодаря своей форме, он обладает повышенным сопротивлением на изгиб. Рассчитан на высокие нагрузки, подходит для сооружения больших пролетов.

Ширина балки колеблется в пределах 80-300 мм, высота боковых полок составляет 40-80 мм, а их загиб 10-20 мм.

Термопрофили – в чем их особенность

Термопрофили – это перфорированные балки из оцинкованной стали. Перфорацию выполняют в виде сквозных прямоугольных отверстий, расположенных вдоль них в шахматном порядке. Толщина таких балок обычно не превышает 2 мм.

Наличие отверстий усложняет путь теплового потока, сводит к минимуму число “мостиков холода”. При использовании термопрофилей теплопроводность металла снижается до 80-90%. Утепленные минеральной ватой и обшитые гипсокартонным листом наружные стены металлокаркасных зданий демонстрируют отличные тепло- и шумоизоляционные качества.

Профильная труба или стальной профиль – что лучше

Что выбрать для дома на металлокаркасе: профильную трубу или стальной швеллер? Этот вопрос неизменно встает перед большинством строителей, особенно, неопытных. И при ответе на него важно понимать принципиальную разницу между этими двумя деталями.

Для возведения ЛСТК обычно используют трубу с квадратным (100х100 мм) или прямоугольным (80х40 мм) сечением. Благодаря замкнутому контуру, она удобна в работе, но при этом имеет несколько существенных недостатков.

  • Если открытые торцы трубы ничем не защищены, внутри она быстро поддается воздействию влаги, ржавеет.
  • Для соединения труб понадобятся крепежные элементы большой длины. Это повлечет дополнительные денежные расходы.
  • Показатель жесткости труб на изгиб меньше, чем у швеллеров.

Таким образом, использование профильных труб в качестве основного элемента каркаса жилого дома представляется спорным. Однако они прекрасно выполняют функцию стоек при возведении малогабаритных строений – ангаров, гаражей и др.

Строительство дома из металлокаркаса

Возведение металлокаркасных домов в качестве индивидуального жилья, почти ничем не отличается от аналогичных работ по сборке зданий из бруса. Отличаются узловые соединения профилей и используемые крепежи.

Основные соединительные узлы ЛСТК

Стальной каркас состоит из множества узловых соединений, но из них выделяют основные, где качественное крепление особенно важно.

  1. Соединение стоек с фундаментом. Выполняют через опорный элемент с помощью анкерных болтов.
  2. Стропильная ферма, где для сборки комплектующих используют листовые накладки, узловые фасонки, крепежи.
  3. Соединение стропильной фермы и вертикальной стойки каркаса. Для выполнения необходимы все те же крепежи, узловая фасонка и раскос.
  4. Карниз между стеной и кровлей. Сложность здесь заключается в грамотном стыке двух “пирогов” с гидро- и теплоизоляцией.

При работе с древесиной слово “крепеж” стойко ассоциируется с саморезом или гвоздем. Ситуация с металлокаркасом немного иная.

Чем соединять детали металлокаркаса

Один из вариантов соединения двух стальных элементов каркаса – использование самонарезающих винтов со специальной резьбой. Их вставляют в заранее сделанные отверстия и завинчивают.

Обратите внимание : винтовые соединения больше подходят для неразборных конструкций.

Недостатки применения винтов заключаются в отсутствие четкой регламентации работ с ними и обеспечении низкой несущей способности каркаса. Болты нормальной точности в этом отношении выигрывают.

Также для возведения дома из металлокаркаса можно использовать сварку. Однако это трудоемкий процесс, требующий определенного мастерства. Тонкостенные элементы легко повредить в процессе соединения таким способом.

Итак, металлокаркас – достойная альтернатива традиционному брусу. Стальная конструкция не только не уступает деревянной, но и по некоторым параметрам превосходит ее. Многие виды работ также можно выполнить своими руками. Но чем сложнее проект, тем больше специалистов придется привлечь.

Видео: полный цикл сборки каркаса

В стоимость строительства дома из легких стальных тонкостенных конструкций под ключ входит бюджет на каркас, на комплект отделочных и других материалов, а также плата за монтажные работы. Данная технология отличается короткими сроками реализации, а также выгодной ценой готовых проектов.

Жилой дом по технологии ЛСТК строится по следующему принципу:

  1. Проектирование.
  2. Закладка фундамента.
  3. Сборка и установка стеновых панелей.
  4. Сборка и установка кровельных ферм.
  5. Кровельные работы.
  6. Обустройство коммуникаций.
  7. Внутренние и наружные отделочные работы.

На этапе проектирования основное внимание уделяется расчету жесткости и прочности несущего каркаса. Фундамент под легкое ЛСТК здание может быть абсолютно любым. Стеновые панели и кровельные фермы собираются из готовых перфорированных профилей, изготовленных на производстве из оцинкованной стали. Для укрывания кровли используются традиционные материалы — профнастил, металлочерепица и прочее.

Основа стенового пирога — утеплитель. Снаружи он закрывается ветрозащитой и фасадной облицовкой, изнутри — пароизоляцией, гипсокартоном и финишной отделкой.

Выгоды технологии ЛСТК

Отдавая предпочтение технологии ЛСТК при строительстве жилья, пользователь получает такие выгоды:

  • невысокая стоимость материалов;
  • сжатые строки строительства;
  • максимально выгодная цена при заказе строительства под ключ;
  • гибкость в выборе и индивидуальной доработке проектов;
  • строить можно в любой сезон;
  • дом служит более 70 лет без ремонта.

Кроме этого, стоит также отметить устойчивость оцинкованного металлокаркаса к воздействию коррозии, огня, порывов ветра и нагрузок сейсмического характера.

Жилье из ЛСТК: стоимость типовых проектов

Ниже приведена таблица с ориентировочными ценами на строительство жилья по технологии ЛСТК. В том числе, предоставляется возможность наглядно понять, из каких основных составляющих складывается бюджет на реализацию типовых проектов под ключ.

Более детально о строительстве жилья из легких стальных тонкостенных конструкций вы сможете узнать у специалистов нашей компании, обратившись к ним по указанному номеру телефона или посредством формы обратной связи на сайте.

Ориентировочные цены на строительство типового жилья из ЛСТК

Общая площадь готового дома Особенности жилья Стоимость металлокаркаса Стоимость всего комплекта материалов Стоимость строительства под ключ
90 м2 Одноэтажный загородный дом с четырьмя жилыми комнатами, санузлом и бойлерной. 250 тыс. руб. 1000 тыс. руб. 1500 тыс. руб.
120 м2 Двухэтажный коттедж с терассой, две жилых комнаты и санузел на первом этаже, три комнаты и ванная на втором. 500 тыс. руб. 1300 тыс. руб. 2000 тыс. руб.
130 м2 Компактный двухэтажный дом, на первом уровне две полноценные комнаты, ванная и туалет, на втором — гостиная, спальня и детская, а также дополнительный санузел. 460 тыс. руб. 1400 тыс. руб. 2200 тыс. руб.
140 м2 Двухэтажный загородный дом, на первом этаже три комнаты плюс ванная, на втором — такое же количество помещений плюс балкон. 450 тыс. руб. 1600 тыс. руб. 2500 тыс. руб.
160 м2 Одноэтажный жилой дом с мансардой, первый этаж разделен на четыре полноценных комнаты плюс санузел, мансардный этаж разделен на две комнаты. 600 тыс. руб. 1800 тыс. руб. 2800 тыс. руб.
Предоставленные в таблице цены являются сугубо ориентировочными, более конкретные данные спрашивайте у наших менеджеров.
