Технология постройки мансардной крыши своими руками. Фото мансардных крыш частных домов Элитные крыши домов с мансардой

Большое количество людей уже имеет или желает обзавестись частным домом. Это может быть дом, в котором вы будете проживать ежедневно, а может быть и загородный дом, или дача, куда с огромным удовольствием будете ездить на отдых каждые выходные.

Ни для кого не секрет, что на сегодняшний день, стоимость земли очень высока.

Это и стало первопричиной того, что все чаще люди стали приглядываться к такому прекрасному варианту, как .

Именно благодаря этому, у вас появляется немало дополнительного места . Здесь вы можете сделать еще одну комнату-спальню для гостей, бильярдную или спортзал и все так, как хочется вам.

Если вы уже решились строить дом с мансардой, то в первую очередь вам необходимо подобрать, какие виды мансардных крыш подойдут именно для вашего варианта.
Это обуславливает цельную стоимость всего дома. Крыша мансарды предопределяется по образу кровли .

• . Несущие стены служат креплением для наклонной плоскости. Это, пожалуй, самая простая вариация. Она не требует каких-либо особенных специфик для ее исполнения. Ее привилегией являются минимальные расходы , которые не требуют больших капиталовложений.
• . В данном варианте, кровля обеспечена двумя скатами , расходящимися в противоположные стороны.
• или наполовину вальмовая (полувальмовая) . В таком случае, присутствует четыре ската. В данном случае вам открывается возможность наиболее максимально использовать образовавшееся пространство мансарды.
• Ломанная крыша . Это модификация крыши в два ската. Такое видоизменение конструкции считается одним из наиболее удачных и практичных. Особенно широко его используют для небольших и маленьких домов . Его незаменимая привилегия – создание предельно большого и просторного размера внутренних комнат. Для такого типа кровли обязательно требуются дополнительные денежные расходы, поскольку здесь монтаж будет более сложный и замысловатый.
• Крыши, в форме конусов, куполов, пирамид . Это наиболее дорогой и сложный вид. Его широко употребляют для тех домов, которые выделяются своей непростой проектировкой и конфигурацией .

Виды мансардных крыш

Типы мансард можно разделить на две категории:

1. Одноуровневые – они сочетаются с двускатной и ломаной крышей. Кроме того, они могут иметь выносные модильоны.
2. Двухуровневые – возникают, вследствие сочетания различных по типу опор.

Основное задание – четко и без каких угодно отклонений, рассчитать все возможные нагрузки при постройке и, естественно, далее при пользовании.

ВНИМАНИЕ!

Для того, чтобы вы смогли определиться, нужна ли вам , очень важно ознакомиться со всеми ее достоинствами. Такое незаурядное построение насчитывает целый ряд преимуществ и плюсов, которые делают его таким широко распространенным.

Достоинства :

• Значительно приумножают площадь помещения, которую можно использовать с большой пользой.
• Эта удивительная конструкция позволит вам сэкономить немало территории , тем самым уменьшая общую площадь застройки.
• Это всегда возможность расширить дом. Мансарду вполне реально достроить, в уже существующий дом.
• Быстрота всех процессов построения . Вам не придется ждать несколько лет, пока выстоит фундамент, как в случае, если вы хотите хороший доброкачественный дом, который будет служить вам, вашим детям и внукам.
• Доступная стоимость. Вы волне можете себе позволить такую роскошь, если захотите. Данная конструкция не будет стоять сумасшедших денег .
• Удивительный, привлекательный и нестандартный внешний вид. Такая постройка прекрасно дополнит ваш дом и сделает его еще богаче и привлекательнее.

Конечно же, как и все, что нас окружает, имея достоинства, к сожалению, имеются и недостатки. Их важно учесть.

Недостатки :

• Потолки скошенных форм . Это не всегда всем подходит и нравится. Они создают некое своеобразие пространства, которое не во всех случаях удобно для жильцов.
• Дорогостоящие окна для мансард . Увы, но такие окна стоят в разы больше обычных.
• Отсутствие чердачной комнаты . Имея дополнительные симпатичные комнаты для себя, своей семьи и гостей, вы можете позабыть о чердачной комнате, куда можно складывать тоннами всевозможные вещи.
• Первосортная . Без нее никак не обойтись, если ваш дом имеет мансардную крышу.
• Высококачественная . Она нужна для поддержания подходящего уровня влажности во всем помещении.

Рассматривая предложение мансардной крыши, обязательно обратите внимание на все позитивные и негативные его стороны.

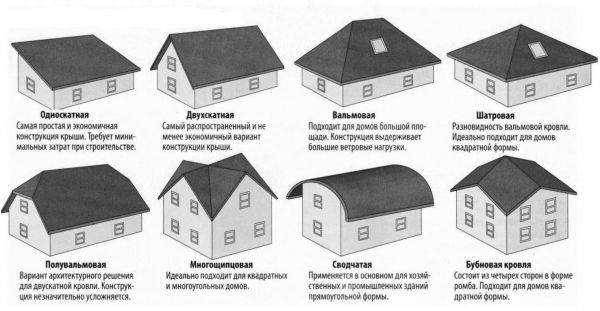

Виды мансардных крыш частных домов: фото вариантов ниже.

Двускатная крыша мансардного типа варианты

Четырехскатные мансардные крыши частных домов

Односкатная мансардная крыша

Стропильная система

Одним из важнейших элементов кровли можно выделить мансардной крыши.

Именно она решает, на сколько крыша будет надежная, прочная, качественная и функциональная.

Стропильная система – это опора для кровли . Благодаря ей, нагрузка от крыши переходит на несущую конструкцию.

В прямые обязанности входит выдержать такие факторы, как снег, ветер, дождь, ураган. Разработка данной системы происходит очень тщательно и скрупулезно.

Виды стропильных конструкций :

1. Висячие – внешние стены и есть опора . Здесь использую затяжку из дерева или металла. От того, на какой высоте находится затяжка, зависит твердость и устойчивость всей стропильной системы.
2. Наслонные – чаще всего их применяют на таких объектах, которые имеют промежуточные несущие стены. Концы стропил базируются на наружную стену и внутреннюю стену. Такая стропильная система является финансово доступной и недорогостоящей.

Однозначно всегда используется принцип скользящей опоры, что дает работать стропилам на изгиб . Также можно укладывать стропил одно на другое, закрепляя их между собой специальными металлическими пластинами.

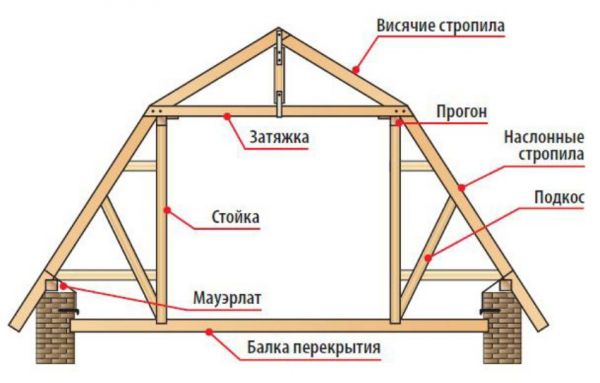

План чертежа стропил

Мансарда с балконом

Если вы любитель шика и изысканности, тогда вариант пристройки балкона вам идеально подойдет. Это поспособствует притоку свежего воздуха в помещение, обеспечит естественную вентиляцию , а также предоставит шанс проникновению солнечных лучей прямо в комнату.

Необходимо не забывать о некоторых требованиях к мансарде :

• Все используемые материалы для кровли обязанные быть не тяжелыми.
• Внутренняя облицовка располагает облегченные профили (например, такие, как гипсокартон).
• Теплоизоляционные материалы должны быть высшего качества.
• Совершенная гидро- и пароизоляция.

Не стоит игнорировать эти несколько самых важных правил. Учитывая их, вы получите прекрасный дом, который будет служить вам многие десятилетия.

Двускатный вариант

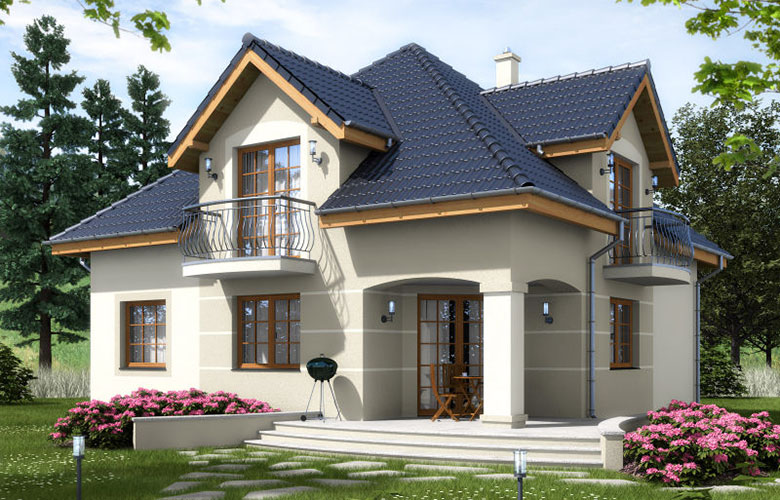

Вариант мансардной крыши с балконом

Полезное видео

В данном видео вы узнаете какие бывают виды крыш домов:

Вконтакте

Мансардой называют помещение, расположенное на чердаке и приспособленное для проживания. Крыши для мансард, строят разные - вальмовые и двускатные, треугольные и ломаные, одноуровневые и двухуровневые, несмотря на форму кровли подобная конструкция обычно наиболее красивая часть дома.

В чердачной мансарде, возможно, обустроить комнату для проживания, кабинет, спальню, библиотеку или даже зал для тренировок, а если сделать полное остекление, то можно устроит и зимний сад.

Строить мансарды начали около четырех веков назад, и придумал их архитектор из Франции Франсуа Мансар, ему первому в голову пришла такая мысль, сделать на чердаке жилую комнату, а воплотил эту мысль в постройке архитектор Пьер Леско.

Достоинства и недостатки мансардных крыш

К преимуществам мансардных построек относится:

• увеличение площади для проживания за счет чердака;
• становится лучше внешний вид здания при использовании двухуровневой мансарды;
• при постройке дополнительного помещения нет надобности, отселять жильцов из дома, они совершенно не будут мешать при возведении мансардного помещения;
• не потребуется тяжелая спецтехника для строительства.

К недостаткам мансардных помещений можно отнести:

• применение дорогих окон, предназначенных для таких помещений, но вполне можно поставить и недорогие маленькие окна, а превратить их в изюминку помещения украсив необычными и оригинальными шторами, применение рулонных или римских штор даст эффект большого окна;
• обязательное применение тепло- и гидроизоляции;
• сложность постройки из-за применения строительных материалов различных типов.

Особенности мансардных крыш

Красивые мансардные крыши

Кирпичный коттедж с мансардной крышей

Построенный мансардный этаж дает возможность значительно сделать большей площадь для проживания с небольшими затратами денежных средств, если сравнивать со строительством полноценного этажа. Главное достоинство такого проекта в возможности достраивать мансарду на уже построенном доме, и уменьшение потерь тепла через чердак и снижение стоимости оплаты отопления.

Можно строить мансарду в несколько уровней и с несколькими помещениями, недостаток в том, что потолки под уклоном делают меньше высоту стен и соответственно полезную площадь комнаты.

Правильно подобранный проект кровли для мансарды, не только сделает больше площадь для проживания и сделает ваш дом красивее. Разнообразные конструкции крыш могут устанавливаться не только при строительстве дома, но при его переделке и реконструкции.

При установке системы стропил нужно использовать хорошо высушенный в сушильных камерах брус. Для стропильной системы используется брус разнообразных сечений, выбирать брус необходимо опираясь на конфигурацию мансардной крыши и нагрузки от веса материала для ее покрытия.

В мансардных конструкциях нужно применять безопасные и не тяжелые строительные материалы, и совместно с обработанным антисептиками брусом, возможно, использовать и легкий профиль из металла.

Неплохо будет устроить мансардную крышу, применив конструкции из металла, которые обеспечат высокую пожаробезопасность. Это может несколько увеличить цену, но и сделает ее более надежной, обязательно нужно уделить особое внимание качественным сварным соединениям и обработать средствами от ржавчины.

Деревянные конструкции необходимо усиливать уголками из металла и железными пластинами и крепит их шурупами или саморезами. Все особенности конструирования мансардной кровли должны быть заранее продуманы, в противном случае любая оплошность приведет к неприятным последствиям.

У комнат, которые располагаются под крышей, потери тепла происходят намного быстрее, чем в нижних помещениях, из-за этого кровлю мансарды нужно тщательно утеплить. Для этих целей подойдут пенополистирол, минеральная вата и прочие утеплители.

Качественно сделанное утепление крыши прослужит вам долгое время. Внутри мансардное помещение лучше всего отделывать натуральным деревом, обшить потолок и стены можно и гипсокартоном или другими листовыми материалами.

Конструкции крыш для мансард

1. Одноуровневая - это постройка с выносными консолями, вертикальными окнами и большой площадью, такая мансарда выходит за уровень одной стороны дома.
2. Двухуровневая - это самая сложная в возведении постройка со смешанным видом установки на здание и ее проект создается совместно с домом.
3. С двумя скатами - надстройки для одноуровневых мансард, простые в постройке, с маленькой площадью для проживания и низкими потолками.
4. Ломаные крыши с двумя скатами: это постройка - с четырехскатными плоскостями с различными углами наклона, она труднее в постройке, но помещение внутри отвечает всем требованием проживания.

Конструкции мансардных крыш

Одноуровневая мансарда при двускатной крыше дома

Конструкции мансардных крыш имеют небольшие отличия от обычных, и они создают общий вид и защищают от непогоды .

Для постройки одного из вариантов мансардной крыши нужны такие инструменты:

1. Рулетка для замеров.
2. Топор.
3. Молоток.
4. Степлер механический.
5. Отвес строительный.
6. Ножовка.

Технология постройки крыш для мансард

У этого процесса имеются некоторые особенности, которые нужно учитывать при возведении кровли.

Бруски для стропильной системы мансардной крыши должны быть толщиной не меньше 250 мм. Это нужно для удобной укладки слоя изоляции толщиной в 25 мм, которую лучше всего делать из вспененного полистирола. Теплоизоляцию рекомендуется делать из негорючих компонентов.

Между слоем изоляции и крышей нужно сделать полную систему вентиляции для циркуляции воздуха.

Дерево, применяемое для постройки, необходимо обработать противопожарными средствами, не помешает его защитить и от микроорганизмов, разрушающих древесину. Если вы строите мансарду в районе сильных ветров, нужно уменьшать угол наклона крыши , в безветренных районах угол можно увеличить.

Мансардные крыши лучше покрывать шифером , керамической черепицей или ондулином . А вот металлическое покрытие, из-за низкой теплопроводности, противопоказано.

Перед постройкой мансардной кровли нужно:

Сделать экспертизу дома, для определения нагрузки на фундамент и стены и оформить проектную документацию на мансарду. Взять разрешительную документацию: на постройку или реконструкцию, экспертное утверждение и разрешение от всех проживающих.

После оформления документов и подготовки начинаем строительство.

Укладываем брус 100×100 по всей длине дома и закрепляем мауэрлат, ставим каркас (в качестве подпорок стропил подойдут стойки каркаса). Для стоек берем брус, идентичный продольным балкам и по краям дома устанавливаем вертикальные стойки, которые прикрепляем к продольным балкам при помощи металлических уголков и шурупов, сверху на каждую стойку прибиваем перемычку.

Устанавливаем арки что остались, с шагом для стропил и соединяем арки с помощью уголков или металлических пластин.

Верхние концы стропил обрезаем под углом, стропила укрепляются нижними краями в мауэрлате в заранее вырезанных пазах, а верхние края стропил после подрезки по шаблону устанавливаются на свои места. Далее набиваем обрешетку из досок или фанерных листов.

На эту первую обрешетку укладываем слои теплоизоляции, с внутренней части стропил. После этого, сверху набиваем обрешетку и на нее укладываем гидроизоляцию. В последнюю очередь устанавливаем покрытие крыши из подобранного вами материала, оно ставится сверху слоя гидроизоляции.

Стоимость постройки мансардной крыши

Если строительство мансардной крыши будет выполняться своими руками , то стоимость материалов будет примерно такова:

Стоимость утеплителя из минеральной ваты за кубометр:

• на основе стекловолокна - 1500 - 2600 руб.
• на основе базальтового волокна - 100 - 1900 руб.
• на основе джутового волокна - 12 -18 руб. за метр погонный.

Стоимость кровельных материалов:

• черепица битумная (ондулин) - примерно 350 руб. за м2.
• - примерно 270 руб. за м2.

Рассчитывают полную стоимость по величине площади мансардной кровли.

Идеи оформления мансард

Гостевая комната, оформленная в прованском стиле

Устройство мансардной крыши - это наилучшее решение для увеличения жилой площади вашего жилья. Взяв в помощь несколько друзей и проштудировав подробные описания по строительству мансардной кровли, вы сможете в сжатые сроки построить надежную и привлекательную мансарду, которая послужит вам долгие годы.

Строительство собственного дома – событие, которое долго обсуждается, планируется. Одна из основных проблем – жилое пространство. Получить максимум возможного при минимальных затратах можно, если обустроить мансардный этаж. А выбрать хороший вариант помогут крыши домов фото с мансардой, а также описания.

Тип объекта зависит от возможностей и потребностей застройщика. Сегодня проектировщики выделяют два вида помещений: одноуровневые и двухуровневые.

Первые мансарды бывают трех типов:

1. Мансардная крыша под двускатной кровлей. Удобное расположение скатов не задерживает осадки, устройство теплого чердака не требует длительных расчетов, потому такие варианты считаются самыми простыми, практичными и надежными.
2. Мансардное помещение под ломаной крышей. Чуть сложнее в устройстве, помещение отличается повышенным объемом жилого пространства и выглядит весьма оригинально.
3. Дом с мансардой с выносными консолями. Этот вариант самый трудный в исполнении, но при этом на чердаке появляется обширное жилое пространство. Смещение крыши, образующее навес, используется для обустройства веранды, гаража.

Двухуровневый дизайн мансарды – это по сути две комнаты, которые располагаются на разных уровнях. Удобство формы не вызывает сомнений, однако нужны опоры смешанного типа.

Кроме разделения по общим признакам, виды мансардных крыш делятся по формам, типам, даже странам. Дело в том, что жилое подкрышное пространство существует не один век, а вот к нам данный вид жилья пришел намного позднее, чем появился в Европе и других странах. Деревянные избы, терема либо имели полноценный второй-третий этажи, либо холодное чердачное помещение. Просмотрите фото мансардных крыш разных вариаций, возможно, это поможет вам в решении выбора формы вашего дома.

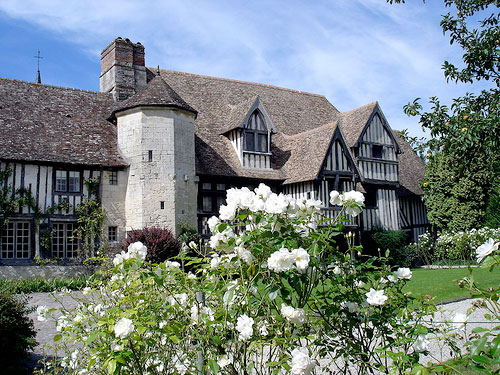

Нормандский или французский стиль

Францию можно считать «родоначальником» мансарды, помещение получило имя архитектора Франсуа Монсару, первым применившего принцип обустройства подкровельного помещения в XVII веке. Мансардные крыши частных домов фото которых представлены, обладают несомненными преимуществами и разнятся по стилям. Применение хорошо подобранных материалов и гармоничное сочетание красок оформления придает таким строениям неповторимый шарм.

Факт! Французские крыши домов с мансардой фото которых представлены, это, как правило, одноэтажные строения, немного увеличенные по площади, но не в высоту. При этом практикуется вариант размещения жилой комнаты под крышей над гаражом, что позволяет использовать больше пространства при малой площади основания.

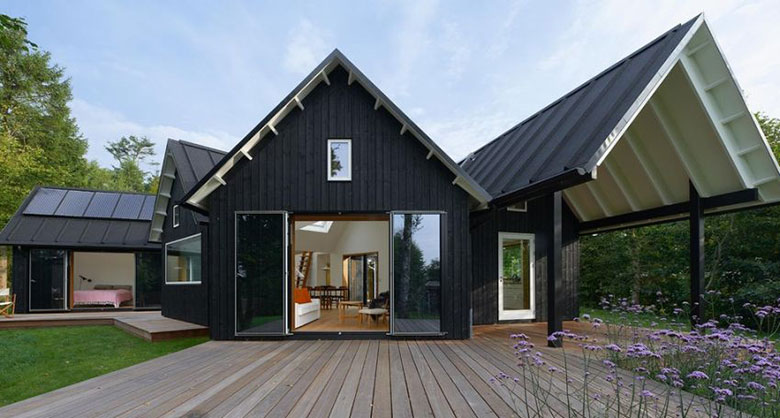

Суровые климатические особенности северных регионов страны нашли отражение в фахверковых домах. Мансарды тут оснащены слуховыми окнами, фронтонами и при всей строгости смотрятся идеально.

А вот «гаражный» вариант мансарды

– чуть более спокойный и нежный. Добавить остекление и получится функционально, эстетично, в меру тонко и необычно. Крыша сложной формы дополняет французский шик, но вполне органично впишется и в наши просторы.

Альпийские шале – отдельный разговор. Тут двускатные деревянные крыши дополняются не только большими окнами, но и балконом. Внутреннее убранство выглядит особенно изыскано, если деревянные элементы не прикрыты облицовкой. Характерная особенность шале – удлиненные скаты, что объяснимо снежными покровами. При этом теплота увеличенных оконных проемов и просторные балконы позволяют наслаждаться теплом альпийского горного лета.

Средиземноморские мотивы диктуют свой дизайн крыши дома. В этом случае отмечается ограниченность формы, некая компактность. Лучше всего это смотрится в комбинации с многощипцовой формой и не одной, а двумя-тремя мансардами. Конечно, такая мансарда своими руками доступна не для каждого мастера, однако труды окупятся с лихвой: на малой площади получается две и более полноценных дополнительных теплых комнаты.

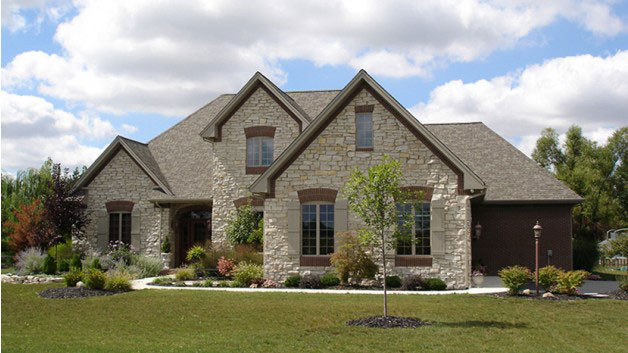

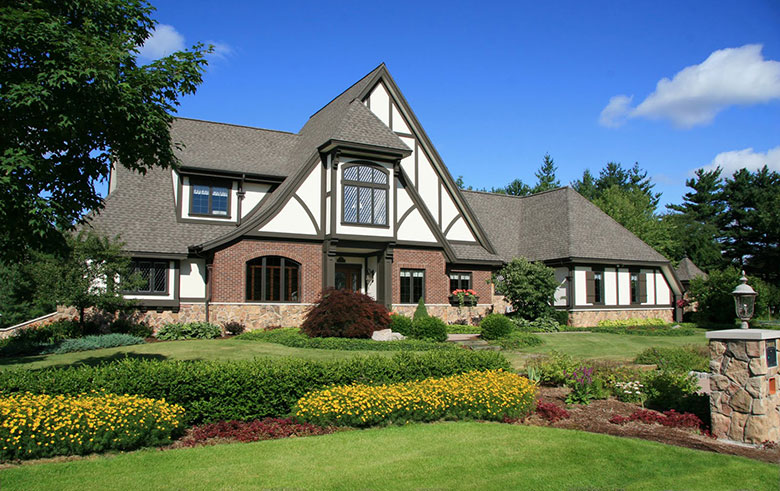

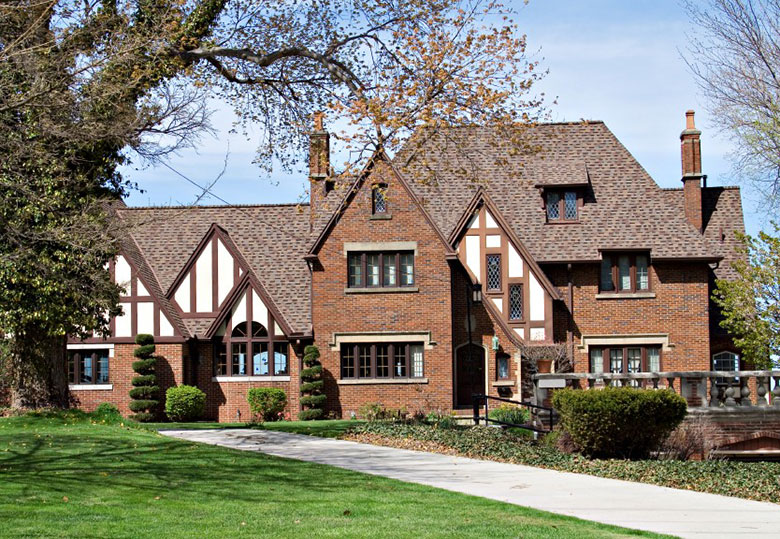

Староанглийская классика

Эта страна может оспорить первенство появления жилья под самой крышей. Чопорность классики ничуть не мешает коттеджам выглядеть более чем прелестно, а честь придания комфортности проживания и эстетике принадлежит как раз мансардным крышам. Они сглаживают строгость линий и дают достаточно света, благодаря большим окнам.

Характерными признаками данной формы крыш можно считать чуть изогнутые линии кровель на фронтонах, ассиметрию элементов.

И, конечно, следует тщательно выбирать оттенки облицовки: окна должны контрастировать с общим фоном, иначе не добиться «староанглийского шика».

Факт! Если хочется соблюсти английскую эстетику, следует при проектировании заложить увеличенный склон скатов, ассиметрию фронтонов. Новый шик – интерпретация викторианской вальмовой крыши.

Мансарда с большим количеством маленьких балконов. Дизайн потребует дополнительных расходов, зато дом точно будет выглядеть оригинально, а вы сможете наслаждаться видами сельских просторов.

Новые тенденции мансардного пространства

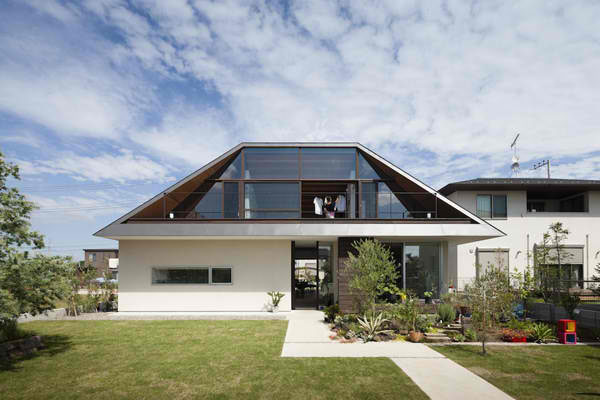

Оставив в стороне все исторические мотивы, архитекторы предлагают совершенно новый дизайн домов с жилой крышей. За основу взяты принципы строительства северных народностей, где суровые условия заставляли обустраивать подкрышное пространство как можно теплее. Так, например, ультрасовременный вариант: четырехскатная крыша с облицовкой из того же материала, что и фасад.

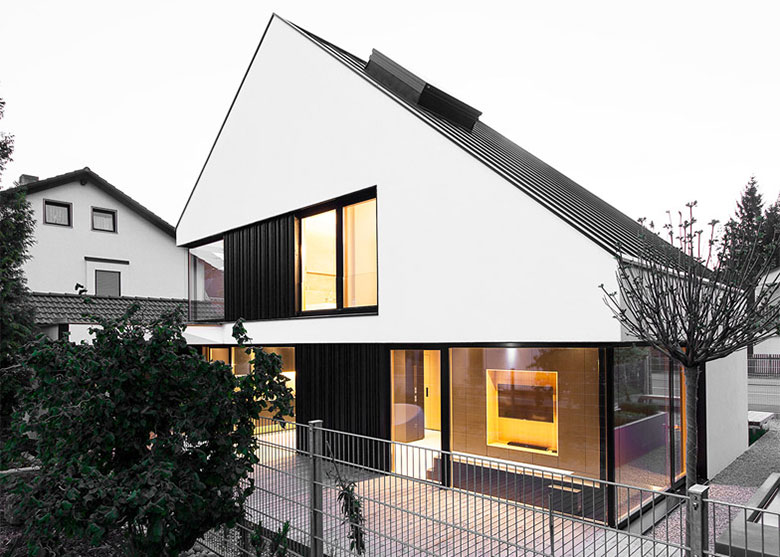

Крыша дома с мансардой фото которой представлено, выполнена в темных тонах – это дань морозам: солнце быстрее прогревает такую кровлю, а значит, в доме будет тепло.

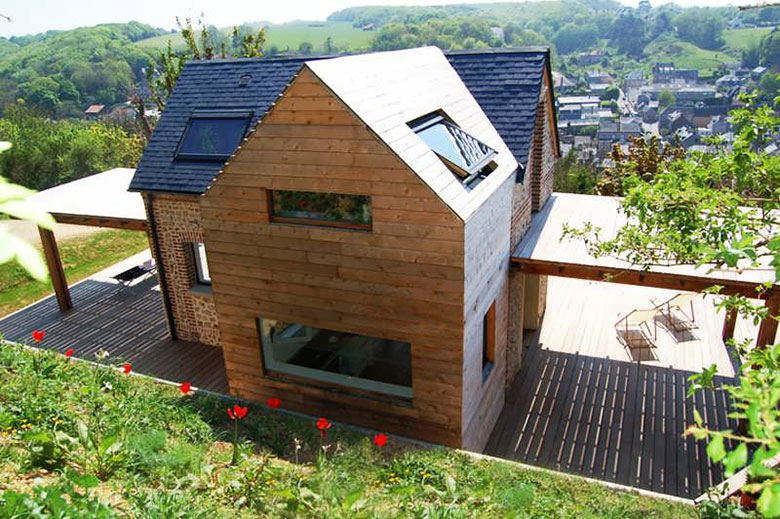

Для тех, кто строится на два дома, подойдет вариант в виде нескольких жилых объемов, соединенных одной крышей. Получается 2-3 домика с мансардами – вполне удобное малоформатное жилье.

Панорамные окна, правильный подбор материалов и в итоге получается стильное и комфортное жилье достаточной площади. Малоформатные дома с крышей без отделки кровельными материалами – еще один современный вариант. Проекты предусматривают ограничение площади, потому вопрос с жильем под крышей особенно актуален.

Окна в мансардном этаже обеспечивают достаточно тепла и освещения.

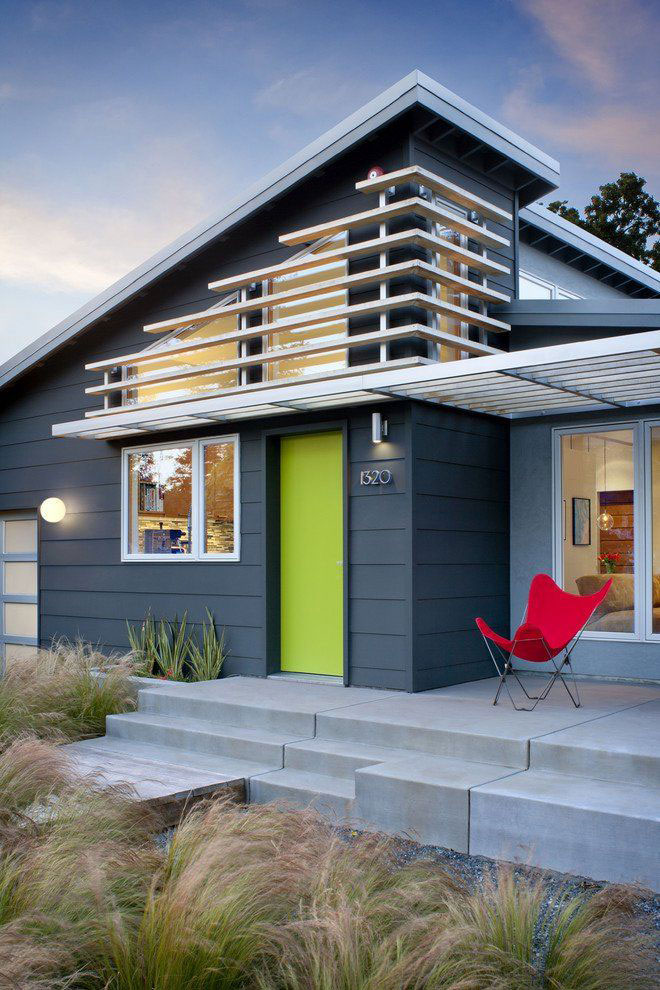

Что касается односкатных крыш, то вопреки мнению отечественных строителей, они также могут быть весьма удобными для размещения жилых комнат. При всей минималистичности, вариант отличается не только экономической выгодой, но и разнообразием вариантов. Например, изогнутая крыша для мансарды с окнами выглядит очень привлекательно.

Разновидности кровель в частном доме не имеют числа. Например, чтобы не нагромождать серьезной нагрузки в старом доме, подойдет остекленная «жилая крыша», выстроенная с применением самых легких материалов.

Подобные решения и конструкции хороши для маленьких домиков и для домов, возведенных из пенобетонных, прочих облегченных материалов. А если хочется не только практичности, но и невероятной футуристичности строения, следует выбрать остекленный и максимально открытый дизайн.

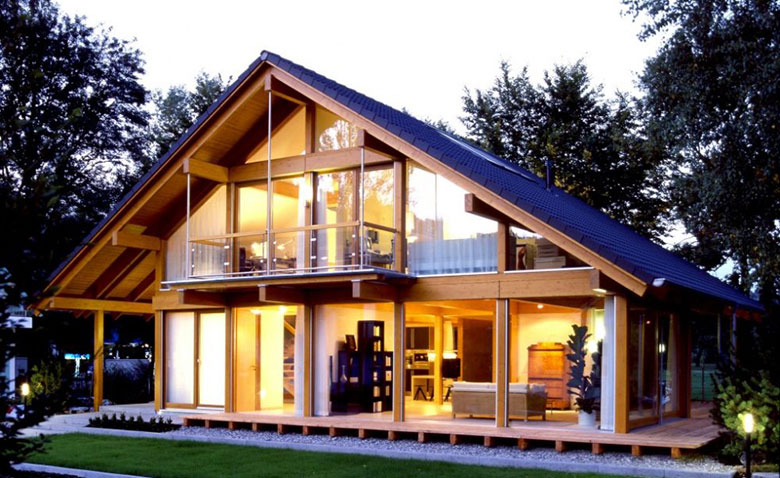

Сплошной остекленный фронтон, шикарный балкон – такой загородный особняк не только идеально вписывается в ландшафт, но и позволяет буквально «не чувствовать стены». Вариант с ассиметричным расположением скатов двускатной крыши, обустройством мансарды с балконом – еще один эко-дизайн.

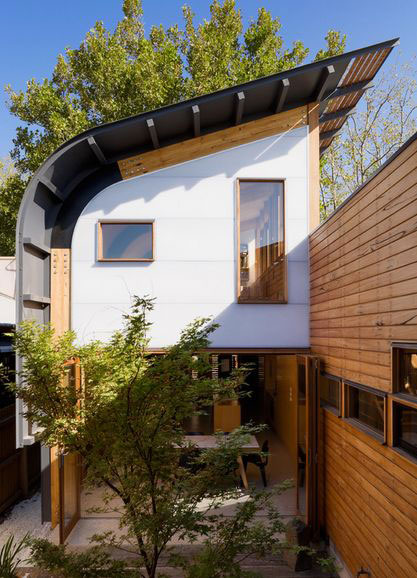

А тем, кто любит необычные формы, подойдет выносная мансарда, слегка нависающая над основным строением. Кроме того, что это эффектно, такой дизайн позволяет максимально использовать чердачное пространство, получив просторный «второй этаж», к тому же образуется неплохой навес для веранды.

Разнообразные виды крыш частных домов заставляют задуматься над выбором. Удобство теплого чердака еще и в том, что при достаточности площади, комнату можно обустроить и в том случае, если строения уже ветхие. Следует лишь правильно просчитать возможную нагрузку, выбрать более легкие варианты перекрытий, подновить кровлю и утеплить чердак – готовая комната станет уютной, домашней, достаточно приложить немного усилий и фантазии.

Обустройство мансарды в частном доме позволяет увеличить полезную площадь. Для этого возводят крышу, конструкция которой может быть разной. Поэтому перед строительством важно проектирование, предполагающее учёт всех особенностей кровли.

Характеристики видов мансардных крыш

Стандартная двускатная крыша проста в возведении и не требует больших временных затрат

Остроконечные варианты менее популярны, чем стандартные. Обусловлено это тем, что такие конструкции имеют угол наклона скатов от 60° и подходят для узких домов, ширина которых не превышает 6 м. Для возведения остроконечной кровли потребуется большее количество материалов, чем для стандартной крыши. При этом высота потолка в мансарде значительно выше, что не всегда удобно.

Остроконечные крыши эффектны внешне, но непрактичны в эксплуатации

Для возведения двускатной мансардной крыши требуется стропильная система висячего типа, где балки каркаса опираются друг на друга на коньке крыши и закрепляются на несущих стенах здания. При этом отсутствуют центральные опоры, которые можно использовать при возведении кровли с обычным чердаком, а не мансардой. Перед строительством нужно создать индивидуальный чертёж будущей стропильной системы с указанием мест расположения каждого элемента. Такой процесс лучше всего осуществить с помощью профессионалов в этом деле.

В системе висячих стропил отсутствует центральная опора

Стоит учесть, что полезная площадь будущей мансарды зависит от угла наклона и параметров здания. Чем больше ширина дома, тем выше требуется наклон скатов для обеспечения высоты потолка мансарды от 2,2 м, что является минимальным показателем для самой высокой точки крыши.

Перед строительством стоит определить назначение мансарды и необходимый полезный объём помещения

Главные особенности двускатной мансардной крыши выражены в следующем:

• стандартный вариант двускатной крыши позволяет получить больше полезной площади, чем остроконечный вид;
• возведение по чертежу с готовыми размерами элементов легко осуществить самостоятельно;
• для двускатной крыши подходит любое кровельное покрытие, например, металлочерепица или мягкая кровля;
• кровельный пирог включает в себя пароизоляцию, стропила, утеплитель, гидроизоляцию, кровельное покрытие.

Кровельный пирог требует применения качественных материалов для комфорта в мансарде

Видео: возведение стропил двускатной мансардной крыши

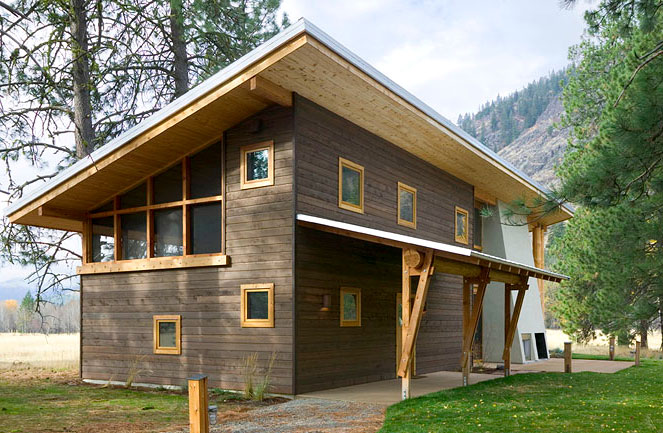

Односкатная крыша мансарды

Одним из простых видов мансардных крыши является односкатная, имеющая лишь одну наклонную плоскость. Для обустройства жилого помещения под такой крышей нужна стропильная система, параметры которой должны обеспечивать комфортную эксплуатацию мансарды. При проектировании и строительстве скат кровли размещают с подветренной стороны, а оптимальный угол наклона составляет 40°. Объём затрат на возведение значительно меньше, чем для двускатной конструкции.

Односкатная крыша проста в возведении и выглядит очень эффектно

Главная особенность односкатной мансардной кровли заключает в том, что со стороны ската нагрузка на несущую стену больше, чем с другой. Поэтому при сооружении важно соблюсти угол наклона не менее 40° и дополнительно усилить стропила. Это позволит избежать снежных заносов и уменьшить нагрузку на покрытие. Для определения точного угла учитывают тип кровельного покрытия, снеговую нагрузку, параметры здания.

Простой чертёж и минимальный расчёт обеспечат создание удобной мансарды

Рассчитать угол наклона ската можно в зависимости от предполагаемого кровельного покрытия. Для мягкой кровли рекомендуется уклон в 5°, для профнастила - 8°, для металлочерепицы - 30°. При расчёте наклона используются формулы L bc = L сд *tgA и L c = L bc /sinA, в которых: L bc - длина стен, измеряется между стропилами и коньком, L сд - длина стен здания, Lc - длина балок (стропильной ноги), А - принимаемый угол наклона ската, соответственно выбранному материалу. Значения тангенса tgA и синуса sinA вычисляются с помощью таблиц Брадиса.

Односкатные кровли лучше всего подходят для тёплого климата

При расчёте учитывают такие особенности:

• если уклон меньше 30° и длина пролёта составляет до 4,6 м, то стропильные ноги опираются на мауэрлат;
• при протяжённости пролётов 4,6–16 м устанавливают дополнительные опоры, а на самой высокой стене укладывают лежень из бруса сечением 10х15 см;
• если длина пролёта составляет 6–15 м, то в центре, параллельно стенам, укладывают дополнительный лежень;
• при длине здания более 15 м требуется монтаж двух вертикальных опор, а стойки под одним стропилом связывают перемычкой. Шаг между лежнями не должен быть более 6 м.

От параметров здания зависят многие показатели кровли

Видео: возведение односкатной крыши дома

Мансарда с четырёхскатной крышей

Благодаря сооружению четырёхскатной крыши возможно получить просторную и комфортную мансарду. Четырёхскатными называют несколько видов конструкций, среди которых особенно распространена . У такой конструкции по длине с каждой стороны дома расположены прямоугольные скаты, состоящие из двух плоскостей. Этот вариант позволяет получить просторную мансарду без существенных затрат на строительство.

Ломаная мансардная крыша может быть оснащена «кукушкой» с окном

Уклон верхних скатов может составлять 20–30°, а угол нижних часто равен 60–80°. Такие параметры подходят для зданий шириной не более 6 м. Каркас конструкции состоит из ферм, предполагающих укрепление стропил стойками. В местах излома боковых скатов устанавливают растяжки.

Ломаная крыша относится к двускатным вариантам, но идеальна для создания просторной мансарды

Датская крыша является разновидностью четырёхскатной и отличается от классической вальмовой тем, что имеет фронтоны в верхней части. Благодаря этому мансарду можно оснастить вертикальными окнами и предотвратить протечки через щели в области этих проёмов.

Прямые стропила опираются на конёк, длина которого зависит от параметров здания

Проведение расчёта четырёхскатной кровли, как и составление чертежа, лучше всего доверить профессионалу. Только после этих этапов осуществляется возведение конструкции с учётом расположения каждого элемента.

Видео: особенности строительства четырёхскатной крыши

Вальмовая крыша с мансардой

Классическая вальмовая крыша предполагает наличие четырёх скатов, два из которых расположены на торцах здания и имеют треугольную форму. Два другие ската отличаются трапециевидной формой. Все поверхности соединены в области конька крыши. Расчёт такой конструкции сложен и требует профессионализма, знания тонкостей проектирования.

Классическая вальмовая крыша практична в эксплуатации и красива внешне

Наибольшая высота потолка в мансарде под такой крышей - в середине помещения. Угловое пространство не является максимально функциональным, но часто служит для размещения невысоких предметов мебели, вещей. При этом стропила длинных скатов обустраиваются так же, как и для двускатной крыши. Конёк проходит не по всей длине здания, так как на торцах обустраивают скаты.

Стропильная система вальмовой крыши проста, но требуется точный расчёт параметров каждого элемента

Классическая вальмовая крыша характеризуется тем, что не имеет фронтонов, как двускатная. Благодаря этому сопротивление ветру и снеговая нагрузка значительно ниже, чем тогда, когда есть всего лишь два ската. Для достижения эффектного внешнего вида и функциональности вальмовая крыша может быть оборудована эркерами, балконом, дополнительными свесами, но обустройство каждого элемента рассчитывается индивидуально с учётом параметров здания, климатических особенностей региона.

Окна, обустроенные под выступом с крышей, надёжно защищены от протечек

Обустройство окон не на выступах, а на кровле оптимально только для регионов с малым количеством осадков и тёплым климатом. При большой снеговой нагрузке окна подвергаются воздействию осадков и появляются трещины, протечки. И также сооружение вальмовой крыши более дорогостоящее, чем простой двускатной.

Видео: поэтапное возведение вальмовой мансардной крыши

Крыша полувальмового типа

Кровля полувальмового типа имеет укороченные торцевые скаты, сочетающиеся с фронтонами. Короткие вальмы не снижают высоту потолка в мансарде и поэтому помещение является более удобным для эксплуатации.

Полувальмовая крыша более сложна в проектировании, чем вальмовая

Конструкция полувальмовой кровли предполагает более сложную стропильную систему, чем для вальмового варианта. При этом стропила могут быть наслонными или висячими. В первом случае стропильные ноги опираются на коньковый брус, внутренние несущие стены дома и мауэрлат, а висячие фиксируют лишь на мауэрлат и конёк. Сечение, длину и количество стропил определяют в зависимости от размеров крыши. Оптимальным является расстояние между стропилами в 50–60 см, но всё зависит от веса кровельного материала, климатических факторов.

Свес может иметь разную длину в зависимости от возложенных на него функций, например, в качестве навеса веранды

Возведение полувальмовой кровли для мансарды характеризуется большим расходом строительных материалов, сложностью расчёта и необходимостью профессиональных навыков. Стоит учесть, что торцевые стены возводятся в зависимости от формы будущей полувальмовой крыши и размеров вальм, а также угла наклона.

Видео: особенности устройства полувальмовой кровли

Многощипцовая крыша мансарды

Многощипцовая кровля представляет собой комплекс из нескольких угловых выступов, образующих внутренние углы крыши. Такой вариант подходит для зданий большой площади, так как многощипцовая крыша довольно объёмная и требует устойчивых несущих стен. Сложность конструкции дополняется тем, что под крышей будет обустроена мансарда, требующая высоты потолка от 2,2 м и большого полезного объёма пространства.

Многощипцовая крыша с мансардой является сложным элементом, требующим профессионального проектирования

Большое количество выступов предполагает возведение стропильной системы, вес которой значительно больше, чем у двускатной или вальмовой. Поэтому несущие стены должны быть максимально прочными, а расчёт нагрузки выполняется после точного подсчёта веса кровельных материалов, стропил, утеплителя с учётом площади кровли.

Многощипцовая стропильная система очень сложна как в проектировании, так и в возведении

Одна из основных сложностей возведения многощипцовой крыши заключается в том, что нужно тщательно гидроизолировать и укрепить внутренние углы и ендовы крыши. Это позволит обеспечить прочность, герметичность и долговечность сооружения.

Видео: создание ендовы многощипцовой крыши

Шатровая крыша дома с мансардой

Для домов квадратной формы подходит шатровая форма крыши, под которой легко обустроить мансарду. Конструкция имеет 4 и более одинаковых по величине ската. Проектирование шатровой кровли проводится с обязательным вмешательством профессиональных мастеров, так как сооружение очень сложное и требует предельно точного расчёта веса крыши, сопротивляемости к ветру, устойчивости к снеговой нагрузке.

Шатровые крыши разнообразны, но сложны в самостоятельном возведении

Сложность шатровой крыши зависит от количества скатов. Чем больше таких элементов, тем более сложна стропильная система, обустраиваемая под каждым скатом. Наибольшая высота потолка в мансарде - на середине помещения, а по краям пространство не используется активно из-за низкого потолка.

Мансарда под шатровой крышей обладает небольшой площадью

В конструкции четырёхскатной шатровой крыши присутствуют 4 основные стропильные ноги, дополняемые нарожниками. Наличие нескольких наклонных скатов снижает сопротивление кровли к ветру и минимизирует снеговую нагрузку. Для расчёта длины стропил нужно определить центр, в котором будут соединяться торцы стропильных ног. Расстояние между нарожниками, стойками и другими деталями рассчитывается индивидуально.

Видео: особенности шатровой крыши на примере макета

Мансарда под асимметричной кровлей

Двускатные крыши являются симметричными, так как имеют два одинаковых ската. Если же удлинить одну из кровельных поверхностей, то получится асимметричная крыша, под которой легко оборудовать мансарду. Таким образом можно сочетать лёгкие в возведении конструкции, придавая дому оригинальный вид и обустраивая функциональную мансарду.

При создании асимметричной кровли важно точно рассчитать нагрузку и сделать её равномерной на каждую несущую стену

Асимметричные конструкции, несмотря на простоту, требуют точного расчёта параметров. Важно обеспечить равномерную нагрузку на каждую несущую стену, ведь один скат длиннее другого и, соответственно, имеет больший вес. Центральное ребро или конёк может располагаться как посередине, так и быть смещённым в какую-либо сторону.

Асимметричная кровля подходит для зданий высотой до 3-х этажей

При возведении асимметричной крыши стоит учитывать то, что полезное пространство мансарды с одной стороны будет больше, чем с другой. Поэтому нужно заранее создать не только чертёж кровли, но и проект мансарды с расположением функциональных зон.

Мансардные крыши: особенности монтажа и выбора материалов

Жилая и функциональная мансарда должна быть тщательно защищена от влаги, холода и ветра. Поэтому при строительстве сооружают кровельный пирог, включающий в себя несколько слоёв, обеспечивающих в мансарде оптимальную атмосферу.

Кровельный пирог обязателен как для мансарды, так и для тёплого чердака

При строительстве крыши для жилого чердачного помещения стоит учитывать следующие особенности:

• выбор материалов высокого качества - залог долговечности и комфорта мансарды;
• окна должны быть максимально защищены от дождя, ветра и снега, так как эти проёмы являются уязвимой областью крыши;
• все деревянные элементы крыши обязательно обрабатываются антисептиком или средством для защиты древесины от влаги;
• вентиляция крыши обеспечивается с помощью вентилируемого конька, вентзазора между гидроизоляцией и кровельным покрытием;
• применение лёгких кровельных материалов, например, профнастила и металлочерепицы, позволит снизить нагрузку на фундамент и стены здания.

Основные этапы работ

Не существует универсальной инструкции по строительству мансардной крыши, но есть определённая последовательность работ. Это позволяет осуществить поэтапное строительство кровли с мансардой и учесть некоторые важные моменты.

Кровельный пирог создают поэтапно, используя качественные материалы

Основные действия заключаются в следующем:

1. В процессе проектирования проводится расчёт параметров кровли и каждого её элемента, например, вычисление сечения стропил, зависящее от их длины, угла наклона. Создаётся чертёж, на котором отображено расположение каждого элемента.
2. После проектирования приступают к подготовке и нарезке стропил, проводится монтаж стропильных ног и дополнительных элементов.
3. Для крепления стропил требуется мауэрлат, который делают из бруса. К нему и фиксируют стропильные ноги.
4. После создания каркаса на него укладывают гидроизоляционную плёнку, укрепляют её скобами и фиксируют рейками обрешётки.
5. Поверх обрешётки монтируют кровельное покрытие. В ендовах или под мягкую кровлю требуется сплошная обрешётка.
6. Изнутри укладывают между стропил утеплитель, например, плиты минеральной ваты. Затем на стропила крепят пароизоляционную плёнку, учитывая то, что между утеплителем и пароизоляцией должен быть зазор от 5 см для вентиляции. Если такой промежуток не обеспечен, нужно нарастить стропила дополнительными досками.
7. После монтажа пароизоляции можно проводить финишную отделку мансарды.

Фотогалерея: варианты мансардных крыш

Необычные архитектурные решения под силу осуществить только профессиональным мастерам Полувальмовая крыша может иметь окна, защищённые выступами Оригинальная крыша требует тщательного подхода и грамотного расчёта параметров Вальмовая четырёхскатная крыша состоит из двух треугольных и двух трапециевидных скатов Ломаная форма крыши делает мансарду просторной, а дом - красивым Полувальмовая конструкция уместна для дома любой этажности Многощипцовый вариант сложен в возведении, но отличается солидным видом Двускатная крыша проста и удобна в эксплуатации Шатровая кровля простого типа имеет скаты, соединенные посередине

Особенности эксплуатации мансардных кровель

Крыша должна надёжно защищать не только мансарду, но и весь дом в целом. Поэтому для строительства нужно выбирать качественные материалы, не требующие тщательного ухода. При эксплуатации также стоит соблюдать такие правила:

• нельзя очищать крышу от снега острыми или очень тяжёлыми инструментами, что может привести к повреждению покрытия и протечкам;
• наружные дыры в кровле своевременно заделывают материалами, обеспечивающими гидроизоляцию;
• крыши любого типа обязательно оснащают водосточными системами для быстрого отвода влаги;
• внутренняя отделка крыши мансарды может быть максимально лёгкой и простой, что обеспечит быстрый ремонт в случае протечек.
