Какие бывают виды и формы крыш домов – от простого к сложному. Виды крыш частных домов

27.06.2020

Когда мы говорим про «виды кровли» и «виды крыш домов», не всегда четко понимаем разницу между этими двумя понятиями. Поэтому прежде чем рассказать о том, какие бывают крыши, выясним различия в понятиях «крыша» и «кровля».

Крыша (в традиционном понимании) - часть конструкции здания, которая обеспечивает его защиту от всех типов атмосферных осадков, сохраняет тепло либо защищает от перегрева. То есть это вся верхняя конструкция сооружения. Для современного каменного здания с плоской конструкцией - это плиты перекрытия, тепло- и гидроизоляция. Выход, ограждения, вентиляционные каналы и их защита, элементы крепления антенн, воронки для выпуска ливневых стоков также являются элементами крыши. По поводу принадлежности люка с замком, который навешивает ЖЭС, чтобы на крышу не лазили, единого мнения нет. Для дома с наклонной (скатной) конструкцией в это понятие входит несущая стропильная система либо фермы, утеплитель, гидро- и ветроизоляция, трубы, флюгеры и кровля.

Вообще-то, с точки зрения советской строительной науки, крыша - понятие дореволюционное и безграмотное, и должен применяться исключительно прогрессивный термин «покрытие». Но в жизни даже профессиональные проектировщики и строители нечасто его используют. Возможно, ввиду вероятности двойственного толкования. Отчасти определение «покрытие» прижилось в отношении конструкций с несущей железобетонной либо металлической основой, главным образом плоских. А назвать «покрытием» верхнюю часть собора Василия Блаженного или крышу деревенской избы не придет в голову ни одному архитектору, хоть и учили их «правильно».

Кровля - это только оболочка, защищающая покрытие от атмосферных воздействий. Несущие функции кровля не выполняет. То есть плиты перекрытия, стропильная система, балки, утеплитель к кровле не относятся. Зачастую в ее состав включают несущую подготовку кровли: обрешетку, настил, стяжку. Настилаемый на подготовленную поверхность материал: советские рубероид и шифер, народный русско-французский ондулин, сказочную немецкую черепицу и новорусскую медь называют кровельным покрытием.

Плоская и скатная конструкции

Крыши бывают плоские и скатные. В соответствии со СНиП крыши, имеющие уклон до 12° - плоские, с большим уклоном - скатные. На плоских крышах уклон устраивают для отвода осадков, достаточно 1,5-3°.

Плоская крыша предоставляет большой простор для фантазии в плане дизайна

Скатная крыша может быть очень оригинального вида

Чердачная и бесчердачная крыши

Как видно из наименования, чердачная крыша имеет чердак, бесчердачная - нет. Русская изба, да и вообще большинство типов традиционного жилища всех стран и народов имеют проветриваемый чердак. За исключением мобильного жилья: юрт, чумов, вигвамов. Там это трудноосуществимо. Также нет чердаков у племен, проживающих в экваториальных джунглях, им они не нужны. Чердаки (технические этажи) есть в современных многоэтажных жилых зданиях. Поэтому, если крыша протекает, жильцы узнают об этом не сразу.

Бесчердачные (синоним - совмещенные) покрытия могут быть скатными (мансардными) и плоскими. С плоскими совмещенными конструкциями мы знакомы по панельным «хрущевкам». Устройство мансарды позволяет использовать чердак как полноценную жилую площадь. Бесчердачная и мансардные крыши требуют хорошей теплоизоляции верхнего этажа. Совмещенной может быть и крыша одноэтажного здания.

Совмещенная двухскатная крыша в одноэтажном доме создает впечатление простора

Типы плоских покрытий

По компоновке плоские крыши достаточно похожи, различаются, главным образом, конструктивно. По взаимному расположению слоев утеплителя и гидроизоляции кроме обычного типа выделяют также инверсионные кровли, в этом случае гигроскопичный (водонепроницаемый) утеплитель располагается над гидроизоляционным слоем. В качестве несущих конструкций в плоских крышах могут использоваться сборный либо монолитный железобетон, металлопрофиль с металлическими балками, деревянные балки со сплошным настилом.

Конструкция кровли плоской крыши по железобетонной плите покрытия является многослойной

Площадь плоских крыш можно использовать, настелив покрытие, по которому можно ходить: керамическую либо тротуарную плитку, дощатый настил, либо устроив на крыше газон.

В Нью-Йорке принята программа превращения крыш общественных зданий в сады и газоны.

На самом деле устройство газона на крыше дома не так сложно, как можно подумать. Пожалуй, единственная вещь, которая стоит относительно дорого - гидроизоляционная полимерная мембрана. Все остальное достаточно просто, а уход за травой стандартный: ее нужно косить и поливать в засуху. Слой земли дополнительно защищает помещения зимой от холода, а летом от перегрева.

Конструкция газона на крыше довольна проста. Необходимо использовать надежную гидроизоляцию - кровельную полимерную мембрану

Детали скатной конструкции

Перед разговором о том, какие бывают формы крыши, определимся в основных деталях скатных крыш и терминах. Основные элементы: конек, наклонное ребро, ендова (разжелобок). Свесы подразделяют на карнизные (нижние) и фронтонные (торцевые или щипцовые). Для большинства видов кровельных покрытий кроме основного материала имеются отдельные доборные элементы для защиты и оформления деталей крыши.

Основные элементы скатных крыш являются стандартными.

Рассмотрим, какие бывают крыши домов в зависимости от конфигурации. Формы скатных крыш очень разнообразны. Чаще применяют наиболее простые по конструкции и рациональные односкатные, двускатные и вальмовые типы и конструкции крыш.

Частному застройщику среднего достатка доступны первые восемь типов из изображенных на иллюстрации. Остальные достаточно сложны и дороги в исполнении.

Рассмотрим отдельные типы крыш и их свойства подробнее.

Односкатное покрытие

Крыша с одним скатом максимально проста конструктивно, имеет минимальное количество деталей. Отсутствует конек, для невентилируемых кровельных покрытий (например, гибкая черепица, фальцевая кровля) нет необходимости в специальных вентиляционных элементах. Достаточно предусмотреть вентиляционную прослойку над утеплителем, а вентиляционные отверстия можно расположить в подшивке. Односкатная крыша не имеет ендов, ребер и коньков, которые больше всего подвергаются атмосферным воздействиям. Максимальный износ кровельного покрытия в холодном климате происходит в ендове, так как там дольше лежит снег и лед. Простая по форме крыша с уклоном в одну сторону подвергается равномерному воздействию осадков, ультрафиолета и ветра. Снеговая нагрузка также распределяется равномерно. При прочих равных условиях односкатная крыша прослужит немного дольше. И стоить будет меньше: проще стропильная система, минимальное количество не всегда дешевых доборных элементов.

Российский проект типового дома с односкатной крышей. Высокий скат с жилыми комнатами следует ориентировать на солнечную сторону

Односкатные крыши довольно популярны в развитых странах. Чаще они применяются для недорогого, либо, наоборот, престижного жилья. Для дома с мансардой один скат позволяет рационально организовать планировку, выведя под высокий скат жилые помещения, а под низкий - лестницы, санузлы, гардеробы. В жилище премиум-класса такая крыша дает возможность создать великолепный интерьер.

Для постройки этого загородного дома применены простые материалы: дерево, оцинкованный металлопрофиль и много стекла. Большие свесы крыши защищают стены от осадков, а помещения от перегрева. Атермальные витражи наполняют дом светом, открывают пейзаж и защищают людей от холода

Крыша с одним бочкообразным скатом выглядит достаточно интересно

Двускатная конструкция

Самая распространенная в мире форма. Двускатная (щипцовая) крыша традиционна почти для всех стран, где случаются хоть какие-то осадки. Соорудить несущую конструкцию для двух скатов ненамного сложнее, чем для одного. Она очень прочна, особенно если имеется возможность соорудить замкнутую стропильную систему, использовав затяжку.

Затяжка (2) стягивает стропильные ноги (1). От замкнутого треугольного контура на мауэрлат (3) и стены передается только вертикальная нагрузка.

При больших пролетах приходится использовать дополнительные опоры

Двускатная крыша проста в исполнении, экономна по материалам, ее не сложно возвести самостоятельно. Фронтоны служат лучшим, чем скаты, местом размещения окон, несложно оборудовать мансарду.

Двускатная крыша отлично вписывается в конструкцию каркасного дома, позволяет рационально использовать пространство верхнего этажа

Скаты не обязательно должны иметь одинаковый уклон, форма крыши может быть несимметрична. Уклон кровли определяется, главным образом, планировкой второго этажа.

Островерхие крыши фахверковых домов традиционно скрывали чердаки, где жители хранили часть припасов. В этом реконструированном доме чердак приспособлен под жилое помещение

Швейцарское шале имеет двускатную крышу с небольшим уклоном

Минимальный уклон и открытое пространство верхнего этажа создают чудный, просторный интерьер

Двухскатная крыша может иметь много вариантов. При плане дома более сложном, чем простой прямоугольник, неизбежны более сложные формы крыши.

Двухскатная крыша с дополнительным фронтоном. С натяжкой ее можно назвать многощипцовой

Двухскатная (как, впрочем, и односкатная) крыша прекрасно подходит для озеленения.

Уклон «зеленой» крыши не должен превышать 25°

Вальмовый вид

Вальмовая или четырехскатная крыша сложней двухскатной. Дороже обойдется как стропильная система, так и кровельное покрытие. Но не придется сооружать каменную кладку фронтонов. При недорогом кровельном покрытии (асбестовый шифер, ондулин) вальмовая крыша с учетом отсутствия фронтонов обойдется дешевле двухскатной. При более дорогом - вряд ли. Из положительных свойств вальмовой конструкции можно назвать оптимальное аэродинамическое сопротивление такой конструкции, что в целом может увеличить ее срок службы (ненамного). Скаты со всех сторон дома позволяют сделать большие навесы по периметру всего сооружения, обеспечив стенам наилучшую защиту от осадков. Но в организации чердачного пространства четырехскатная крыша проигрывает.

Простая по форме четырехскатная чердачная крыша

Существуют разновидности вальмовых крыш: полувальмовые (промежуточный тип крыши между двускатной и вальмовой), вальмовые с козырьком или их разновидности.

Основная часть крыши довольно сложной формы - полувальмовая. Справа пристроен эркер с многоскатной крышей, устроен фронтон.

Окна в вальмовой крыше приходится встраивать в скаты, в кровельное покрытие. Это усложняет их устройство и эксплуатацию и зачастую обходится дороже, нежели разместить окно в фронтоне.

Мансардные окна такого типа называют «бычий глаз»

Многоскатная разновидность

Вальмовой называют четырехскатную крышу. Но если дом имеет не четыре наружных угла, а более, скатов тоже будет больше. Крышу с количеством скатов более четырех называют многоскатной.

Многоскатная крыша сложна в устройстве

Шатровой называют четырехскатную крышу, все грани (скаты) и ребра которой сходятся в одной верхней точке. Горизонтального конька у такой крыши нет.

Шатровая крыша. На ней размещены сразу три типа мансардных окон

Мансардная конструкция

Мансардными называют крыши различных форм и типов, которые объединяет одна общая черта: форма ската выполнена ломаной, чтобы увеличить высоту помещений мансарды. Таким образом удается избежать устройства наклонных потолков, устроить полноценные комнаты наверху. Ломаный контур стропил может быть использован для типов любых крыш: двускатных, вальмовых, полувальмовых и так далее.

Собрана стропильная конструкция двухскатной мансардной крыши.

Конструкция мансардной крыши позволяет связать верхнюю и нижнюю балку (затяжку), стойки, стропила в единую ферму, что обеспечивает ей чрезвычайную прочность и позволяет несколько уменьшить сечение элементов каркаса.

Нагрузка от стропильной фермы мансардной крыши передается вертикально

Монтаж несущих конструкций мансардных крыш сложнее, чем для прототипов с прямым скатом. Несколько больше площадь кровли. Соответственно, выше стоимость. Однако эти расходы окупаются увеличением площади нормальной высоты на мансардном этаже.

Мансардная крыша на основе двухскатной. Дополнительные переломы в зоне карниза позволяют создать большие свесы, делают крышу отдаленно напоминающей китайские пагоды

Приятная глазу вальмовая мансардная кровля. Разделенные на разные объемы скаты, нижняя часть имеет криволинейную форму

Крыши сложной формы

Всяческие купольные, конические и сомкнутые крыши сложны в исполнении и были придуманы зодчими для оформления важных общественных сооружений. По прошествии периода «малиновых пиджаков» и «замков на рублевке» сложные крыши в архитектуре индивидуальных жилых домов встречаются нечасто.

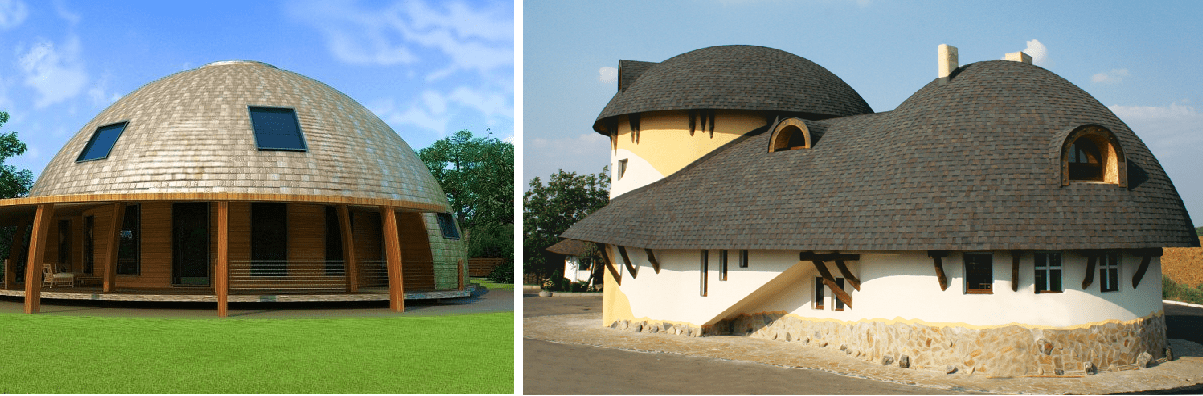

Жилой дом со сложной купольной крышей

Иногда сложные крыши состоят из известных элементов и являются «гибридами» разных типов.

В этой крыше совмещены черты двухскатной, вальмовой, полувальмовой, пирамидальной и конической крыш

Но люди стремятся украсить свой дом, сделать его необычным. Иногда встречаются «гибридные» типы крыш, однозначное определение которым дать сложно.

Крытая натуральным шифером крыша определенно не плоская. Германия

Простая по форме, но необычная крыша. Если точнее, у этого дома их две, внизу и наверху

Крыша этой «землянки» была бы предназначена для катания на санках зимой, если бы в окнах не отражались пальмы. И какой это тип?

Выбор кровельного материала для скатной крыши

Виды кровли определяются материалом кровельного покрытия. Кровля может быть черепичной, металлической, гонтовой, медной и так далее. Выбор кровельного покрытия в первую очередь определяется финансовыми возможностями застройщика, эстетическими вкусами супруги и его самого, во вторую очередь - формой крыши и ее уклоном. Крыши криволинейных форм накрывают мелкоштучными либо гибкими покрытиями, листовые материалы более пригодны для простых односкатных и двускатных крыш. При наличии переломов (наклонные ребра, ендовы) раскрой листов менее рационален.

Таблица показывает минимальные уклоны крыши для разных типов кровельных покрытий

Для крыш простых форм можно использовать любые кровельные материалы без ограничений. Крыши сложной криволинейной формы можно оформить только мелкоштучным (натуральная черепица, сланцевый шифер, гонт, дранка), гибким (битумная черепица) покрытием. Подойдет также кровля из оцинкованной стали, меди, стали с титан-цинковым покрытием при условии индивидуальной нарезки элементов и изготовлении фальца по месту.

Итак, мы выяснили, какие бывают виды крыши. Что выбрать для себя? В первую очередь, крыша должна соответствовать бюджету. Чем сложнее форма, тем больше денег придется потратить. С двухскатной крышей справится любой застройщик. В Германии таких крыш процентов 80. А мы чем хуже? При наличии средств можно подумать о чем-то более оригинальном, но и простое можно сделать красиво.

Многие люди хотят иметь собственный загородный дом, куда можно съездить на выходные и отдохнуть от городской суматохи. Начинать строительство нужно с составления проекта. Однако особое внимание нужно уделить созданию плана крыши здания.

Проектирование крыши

Проекты крыш на сегодняшний день создаются с помощью специальных компьютерных программ. Если в подобном деле опыта нет, рекомендуется воспользоваться услугами квалифицированных архитекторов, большинство из которых способны предложить готовые варианты крыш частных построек. Подходящий вариант следует выбирать исходя из личных предпочтений.

В случае самостоятельной разработки плана строительства крыши важно знать её устройство, а также то, какие материалы надо применять в конкретном случае. Важно разобраться, для чего необходима каждая деталь кровли. Если нет знаний устройства крыши, качественный проект составить не удастся. К основным элементам крыши можно отнести следующие:

Обрешётка. На данную часть крепится утеплительный материал и кровля. Обрешётка крепится к стропильным опорам.
Обрешётка служит основанием для фиксации утеплителя и кровельного материала
Внутренние опоры. Они устанавливаются для того, чтобы нагрузка от кровли могла быть распределена одинаково на всю конструкцию здания.
Коньковый прогон. К этой детали будут крепиться стропила. Представляет собой длинную, часто составную, балку большого сечения.

Коньковый прогон задаёт верхнюю границу кровли и образует стык двух скатов
Стропила. Образуют каркас крыши и являются основанием для обрешётки. Могут быть наслонного или висячего типа. Если планируется сделать проект с висячими стропилами, то в качестве основы для них должны использоваться две крайние опоры. Элементы могут работать на изгиб и на сжатие. Висячие стропила применяют в основном для мансардных построек. Стропильные ноги наслонного типа должны опираться на обе крайние точки опорных деталей и на несколько внутренних. Элементы могут работать исключительно на изгиб.

Наслонные стропила монтируются в случае, если в доме есть капитальная перегородка
Диагональные связки. С их помощью скрепляются стропила и мауэрлат. Также называются раскосами.
Мауэрлат. Это специальные рейки, которые укладываются по нижнему периметру конструкции. На них будет опираться система стропил. Монтируется заподлицо со стенкой. Элементы следует тщательно гидроизолировать со стороны стены.

Мауэрлат укладывается по верхнему торцу стен и служит связующим звеном между каркасом здания и кровельной системой
Кровельный материал. Внешняя часть крыши, которая выполняет декоративную функцию и защищает строение от атмосферных воздействий.

Кровельный материал является финишным покрытием, ради которого собирается весь каркас крыши

Детали скрепляются друг с другом за счёт небольших шпилек, которые называют ершами. Кроме этого, под стропильные ноги в некоторых случаях вырезаются опорные ниши, которые скрепляются проволокой из стали толщиной примерно 4–6 мм.

Чтобы возвести систему стропил, следует использовать качественную древесину. Иногда можно встретить металлические конструкции, однако древесина является более доступным материалом. Для стропильных опор применяют брус от 40х150 мм до 100х250 мм. Выбор размеров материалов будет зависеть от расстояния между опорами, расчётной нагрузки и особенностей конструкции кровли. Сечение стропил определяется исходя из их длины.

Таблица: параметры материалов для крыши

Формы крыши

В индивидуальном строительстве существует несколько форм крыши:

Плоская кровля. Подобная конструкция становится выгодной, если под ней планируется чердачное помещение, а не полноценная мансарда. Она может быть тёплой: так как уклон минимален, есть возможность закладывать большое количество утеплительного материала. Крыша может применяться для зданий любой конфигурации, даже той, в которой скатная кровля покажется изломанной и крупногабаритной. Плоскую кровлю часто делают эксплуатируемой. На ней может быть организовано добавочное пространство для отдыха. Однако проект такой крыши должен предусматривать устройство системы снеготаяния, которая предотвратит скапливание снега и льда в большом количестве. Конструкция не является популярной в России, поэтому мало компаний способны грамотно составить проект такой крыши.

Плоские крыши часто делают эксплуатируемыми: на них устраивают сады, оранжереи, места отдыха и даже автостоянки
Крыша с одним скатом. Такую конструкцию изготовить проще всего. Она подойдёт для зданий с величиной пролёта в 6–7 м . Направление наклона к северу позволит создать окна большой ширины с южной части фасада. К югу рекомендуется устраивать солнечные коллекторы по всему основанию крыши. Этот тип постройки допускает применение листовых кровельных материалов больших размеров. Крыша с одним скатом подойдёт как для крупного здания, так и для маленьких построек - гаражных помещений или веранд. В проекте можно предусмотреть наличие нескольких конструкций с единым скатом, которые совмещены в единую конструкцию и имеют наклоны в различных направлениях. Уклон должен быть маленьким, чтобы не было необходимости в возведении стен слишком большой высоты.

При устройстве односкатной крыши всегда существует компромисс: угол наклона нельзя делать слишком большим, чтобы не сооружать очень высокую лицевую стену, но он должен обеспечивать свободное отведение выпавших осадков
Крыша с двумя скатами. Эта конструкция является самой популярной и доступной. Крыша идеально покрывает любое строение, образуя надстройку треугольной формы. Двускатную кровлю рекомендуется выбирать, если требуется устроить мансардное помещение . Окна, которые размещаются во фронтонах, смогут обеспечить должный уровень проветривания и освещённости. Для мансардного помещения довольно часто применяется модифицированная вариация двускатной крыши - ломаная конструкция, которая отличается более крутым уклоном нижней части (70–80° в сравнении с верхней 28–30°). Это даёт возможность существенно увеличить площадь мансарды. К крыше с двумя скатами относится и сводчатая постройка, которая выполняется по окружности. Подобный тип кровли способен украсить выступающие части здания.

Двускатная крыша позволяет обустроить чердачное помещение
Полувальмовая крыша. Этот вариант является надёжным и малозатратным в финансовом плане. Мансарда может проветриваться и освещаться при помощи окон во фронтонах. Полувальмовые крыши относят к разновидностям постройки с двумя скатами.

В полувальмовой конструкции крыши есть фронтоны, при помощи которых мансарда может освещаться и проветриваться
Вальмовая крыша. Она имеет хорошую устойчивость к нагрузкам от ветра. Довольно часто подобный дизайн крыш применяется для того, чтобы покрыть строения существенной площади и улучшить их внешний вид. Это сложное изделие, в котором обязательно должны быть слуховые и мансардные окна. Они обеспечивают необходимый уровень освещения и проветривания.

В вальмовой крыше обязательно должны присутствовать слуховые и мансардные окна
Шатровая крыша. Это подвид крыши вальмового типа. Она подходит лишь для строений квадратной формы - башен и беседок.

Шатровая крыша подходит только для зданий квадратной формы
Ломаная вальмовая крыша. Объединяет в себе полезные свойства двух систем - ломаной и вальмовой. Её целесообразно возводить в случае, если планируется соорудить большой презентабельный дом. Конструкцию реализовать довольно сложно. К её основным достоинствам можно отнести возможность выгодно распоряжаться полезной площадью мансарды и отличный внешний вид.

Ломаная вальмовая крыша подходит для частных домов больших размеров

В процессе составления проекта надо учитывать и материал, из которого изготавливается крыша. На данный момент в продаже можно найти много разновидностей кровельного покрытия:

железо;
цементно-песчаная черепица;
шифер;
камыш, солома или тростник;
деревянный гонт;
металлочерепица;
рубероид;
металлопрофиль.

Как определить уклон крыши

На уклон конструкции оказывает влияние тип кровельного материала. Для упрощения расчёта можно применить специальную схему, которая даёт возможность подобрать материал крыши исходя из её уклона.

Уклон крыши зависит от многих факторов, в том числе и материала для покрытия

Если уклон составит от 0 до 25%, то для перекрытия крыши могут быть применены материалы в рулонах. Если угол наклона находится в пределах 12–25%, то допускается монтаж одного слоя, например, материала с досыпкой. На крышах с уклоном меньше 28% возможна укладка волнистых листов асбестоцемента. Больше всего подходит шифер. Если угол наклона более 33%, то достаточно часто применяется черепица.

Когда будет определён угол наклона крыши и материал для перекрытия конструкции, требуется рассчитать высоту конька. Для этого применяется математический метод: понадобится взять ширину пролёта здания и разделить её на 2. Результат умножается на относительный показатель, который берётся из таблицы.

Таблица: зависимость относительного показателя от уклона кровли

Например, при ширине пролёта 8 м и уклоне 25° высота конька составит 8 / 2 x 0,47 = 1,88 м.

В процессе составления проекта крыши важно учитывать такие правила:

Расчётная ветровая нагрузка составляет 35 кг/м 2 . Если наклон стропил больше 30°, то следует обустроить вспомогательную конструкцию для того, чтобы увеличить сопротивление.
Расчётная снеговая нагрузка будет зависеть от наклона ската. Если он меньше 60°, то она составит минимум 180 кг/м 3 . Если уклон больше, то нагрузку чаще всего не учитывают.
Для усиления конструкции допускается использование элементов из железа. Чтобы защитить их от влаги, появления ржавчины или конденсата, их следует обработать специальными средствами.

Проектирование крыши дома большой площади

Если планируется строить частный дом большой площади, то не рекомендуется использовать односкатную крышу. Если желание изготовить её всё-таки есть, следует предусмотреть наличие нескольких односкатных крыш. Их надо будет совместить и разместить под наклоном в разных направлениях. Если нет желания возводить высокие стены, то крыша не должна иметь большого уклона.

С точки зрения эстетики, лучшим решением является применение вальмовой ломаной крыши. В ней нужно предусмотреть наличие слуховых и мансардных окон, чтобы крыша могла проветриваться.

Ели планируется изготовить вальмовую ломаную крышу, то следует позаботиться о монтаже слуховых окон

В подобной конструкции можно сделать мансардный этаж, что добавит зданию полезную площадь. При размещении слухового окна нужно позаботиться о том, чтобы:

угол наклона крыши был более 35°;
размеры створок находились в пределах от 80х60 до 120х80 см;
надстройка над проёмом кровли была удалена от внешних стенок на небольшое расстояние.

Чтобы обустроить кровельные слуховые окна, можно использовать следующие облицовочные материалы:

черепицу;
медные листы;
листы стали.

В процессе составления проекта крыши понадобится сделать отдельный чертёж слуховых окон. Во время создания проекта надо учитывать такие нюансы:

ширина проёма под подобное окно должна быть больше половины ширины мансардного помещения;
опоры должны быть той же толщины, что и стропильные рейки крыши;
элементы каркаса следует закреплять стальными крепежами.

Видео: проект слухового окна на крыше

Проект крыши для дома шале

Постройки в стиле шале первыми начали изготавливать жители поселений в Альпах, однако в данный момент их можно увидеть в западной Европе, США, Канаде и некоторых регионах России.

Для дома в стиле шале подходит двускатная крыша, однако она должна нависать над стенками

Особенностью внешнего вида постройки в стиле шале является крыша, которая сильно нависает над стенками. Под подобным укрытием основание, отмостка, цокольная часть и стены здания будут надёжно защищены от атмосферных осадков и солнечных лучей. Вынос крыши можно делать до 300 см, чтобы обеспечить сток воды после дождя от черты постройки. Вынос крыши может также спасти от сырости в подвальном помещении и на первом этаже. Это поспособствует увеличению возможного периода использования здания.

Конструкция крыши шале имеет крупные выносы в виде козырьков, которые смогут уберечь от ветра и осадков террасы, располагаемые вдоль фасадной части постройки, или образовать полезную площадь, которая также будет надёжно защищена от атмосферных воздействий.

В зимнее время подобная кровля будет удерживать снег и сможет обеспечить дополнительную теплоизоляцию. Стоит отметить, что хоть такая крыша визуально и кажется большой, она не делает постройку более тяжёлой. Однако для надёжности следует соорудить консоли по стенкам, которые послужат дополнительными опорными деталями для свесов крыши.

Это делается следующим образом:

Для пологой крыши проект должен предусматривать усиленный стропильный механизм, так как стропилам надо будет выдерживать большую нагрузку от снега. При уклоне более 45° снеговую нагрузку можно не учитывать.

Большинство проектов зданий в стиле шале предусматривают наличие большой веранды, что является преимуществом для большой семьи. Важно помнить о том, что постройка такого дома является затратным процессом, но в итоге строение не только принесёт радость семье, но и выделит статусность хозяина.

Конструкции в стиле шале имеют следующие особенности:

Пологая крыша с двумя скатами, далеко выпирающими козырьками и существенными свесами.
Крупная терраса, которая выступает за границы периметра здания и часто опирается на колонны.
Высокая цокольная часть, сделанная из камня.
Второй этаж, изготовленный из деревянных деталей.
Балконы, которые располагаются под свесами крыши.

Особых требований к интерьеру такого дома нет, чего нельзя сказать о внешнем облике. Однако проекты чаще всего соответствуют определённым нормам. Основное правило - применение дерева и камня. Эти натуральные материалы сумеют создать в комнатах атмосферу тепла и уюта. Потолок и напольное основание чаще всего сооружаются из деревянных деталей. Стены нижнего этажа могут быть оштукатурены, обработаны побелкой и украшены декоративными деталями.

Проведение грамотных и полных расчётов нагрузок даст возможность получить прочную и надёжную крышу, которая будет отвечать всем требованиям. Есть проекты маленьких загородных домов, где применяется конструкция типа «шалаш». Крыша в этих зданиях практически доходит до почвы, совмещая функции стен и кровли. Такие постройки имеют неординарный и красивый внешний вид.

Программа для проектирования крыши дома

Расчёт крыши и разработка проекта являются сложными процедурами. Если опыта в выполнении подобных работ нет, то рекомендуется обратиться к квалифицированным специалистам или использовать соответствующие программные средства. Сегодня можно найти большое количество специализированного софта, однако стоит разобраться, какой из них является наиболее удобным.

Множество специалистов традиционно производит расчёты вручную, однако стоит понимать, что результат расчёта программы на компьютере будет более точным и наглядным.

Если проект крыши будет составляться для себя, то рекомендуется использовать FloorPlan3D. Специалистам, которые занимаются этой деятельностью на регулярной основе, больше подходят программы ArCon и AutoCad.

Видео: разработка проекта системы стропил крыши в программе ArchiCad

Самостоятельная разработка проекта крыши дома

Работа по составлению проекта условно разделяется на 3 этапа:

Подготовка эскиза. Работа заключается в определении изготавливаемой конструкции крыши, визуализации внешнего вида и выборе материала для покрытия. Важно согласовать основной стиль здания и крыши, после чего определить цвет конструкции. Этот этап является подготовительным. Все мысли и идеи надо перенести на бумагу.
Разработка главных схем конструкции. Понадобится выполнить расчёты с учётом предполагаемых нагрузок на крышу, после чего подобрать материал для стропильных ног и их габариты. После этого потребуется сделать чертёж крыши, продумать основные детали. Далее составляется смета: рассчитывается необходимое количество материалов, подготавливается список инструментов и материалов, определяется стоимость оборудования и работ.
Строительные работы. Проект следует реализовать на практике. В этот период надо лишь проводить вспомогательные расчёты. Они будут, так как достаточно сложно учесть всё. В процессе выполнения работы будут вноситься определённые коррективы.

Частный дом на плане нужно разделить на прямоугольники. Внутри них чертятся линии, которые обозначают сопряжения плоскостей скатов с внутренней и внешней стороны. Далее надо обозначить размещение ендов и коньков. Часть деталей будет расположена за границами внешних стен, так как крыша должна иметь свес. Проекции передней и боковых частей надо делать с учётом уклона скатов. Они задаются, когда составляется проект дома целиком, так как важно учесть назначение и тип строения, а также вид применяемого материала для кровли.

На чертеже крыши нужно обозначить точное расположение основных деталей, а также указать их размеры и форму

Графическая часть проекта подготавливается при помощи компьютерных программ. На плане должны быть оси координат. С их помощью будет проще ориентироваться в пространстве. Для этого понадобится:

Обвести линией план частного дома.
Границы капитальных стенок и другие линии проекта здания перенести на чертёж крыши.
Над каждым прямоугольником здания нарисовать изображение крыши, начиная с самого крупного.
Обозначить линиями проекции коньков.
Начертить ендовы.

В проекте следует обязательно указать размещение каналов для отвода дыма и проветривания. Если планируется устанавливать мансардные окна, их также надо обозначить на плане. Линиями следует определить уклоны скатов, а также направления водостоков. По всем осям и контурам проекта надо обозначить фактические габариты.

Отдельными пунктами в проект нужно включить чертежи узлов соединения различных элементов крыши:

присоединение подкосов, стоек, затяжек и других элементов;
фиксация стропильных ног к мауэрлату;
крепление конькового прогона, места фиксации стропильных ног друг к другу и к другим деталям.

В графическом разделе плана должен быть эскиз крыши, который сможет дать общее представление о кровле. Это требуется прежде всего для того, чтобы оценить эстетику и внешний вид.

Эскиз крыши нужен для того, чтобы можно было оценить её внешний вид

Если планируется врубать какие-либо элементы, их нужно отобразить на отдельном чертеже. Обязательно требуется обозначить форму врубки и её фактические габариты.

В процессе самостоятельного составления проекта важно обязательно учитывать такие правила:

Пересечение плоскостей скатов должно образовывать конёк или ендову. Угол прямоугольника должен быть разделён на 2 равные части с помощью проекции скатов.
Через две линии, которые сходятся или пересекаются в одном месте, практически всегда проходит и третья линия.
Линии конька и карнизных свесов должны быть параллельны. Проекция линии конька должна пройти посредине строения.
Проект плоской конструкции состоит из нескольких линий. Крыша с несколькими скатами имеет множество проекций ендов и коньков. Подобные кровли имеют сложную форму, требуют подготовки усиленной системы стропил и большого наклона.

Видео: самостоятельное составление плана крыши

Расчёт площади крыши

На этапе подготовки проекта надо знать данные о площади конструкции. Это требуется для того, чтобы была возможность корректно рассчитать количество кровельного материала, утеплителя, крепежей и гидроизоляции.

Ошибки, которые допускаются при составлении проекта

Когда план разработан, возникает желание приступить к его реализации. Однако рекомендуется прежде всего посоветоваться с экспертами. Если во время составления проекта будут допущены просчёты, то переделка может потребовать много времени и финансов .

Довольно часто проектировщики допускают ошибки, которые можно поделить на 2 вида:

конструктивные просчёты;
архитектурные просчёты.

Последние в большинстве случаев связываются с недочётами в вопросах проветривания элементов крыши. Если конструкция утепляется, важно уделить внимание не только защите утеплительного материала от попадания влаги, но и таким деталям, как система вентиляции карнизного свеса или конька.

На нормальное функционирование таких механизмов влияют вспомогательные детали, к которым можно отнести аттики, парапеты и т. д. Если их неправильно установить, то они могут оказывать негативное воздействие на забор воздуха. Поэтому рекомендуется увеличить высоту продушин или отказаться от монтажа некоторых элементов.

Ещё одна распространённая ошибка - неверно сконструированная система водостока.

Система водостока может быть открытой или замкнутой, но в любом случае необходимо правильно рассчитать сечение её проходных элементов

Довольно часто применяются декоративные желоба, которые имеют недостаточные размеры. В таком случае вода может переливаться через край. Это может повлечь за собой повреждение фасада строения. Другая ошибка - маленький уклон крыши. Это достаточно часто приводит к критическому увеличению нагрузки на механизм стропил во время морозов.

При выборе материала для перекрытия конструкции обязательно надо учитывать такие рекомендации:

для металлической черепицы допустимый угол наклона составляет от 30°;
для профнастила минимальный уклон составляет 8°;
для шифера оптимальный диапазон углов наклона - 25–30°;
для гибкого покрытия допустимый уклон - 5° и более.

Составлению проекта крыши надо уделить особое внимание, так как если будут допущены хотя бы незначительные просчёты, то крыша будет непрочной. Соответственно, в скором времени после изготовления может понадобиться проведение незапланированных ремонтных работ.

В современном частном строительстве существует великое множество разновидностей крыш домов, и в нашем материале речь пойдет об их наиболее популярных вариантах. Разделить столь важные кровельные конструкции можно в зависимости от формы, проектных особенностей и от того, какие материалы применялись при ее возведении.

Угол наклона

Сначала предлагаем ознакомиться с тем, какими бывают формы кровли. В зависимости от угла наклона можно определить две основные категории сооружений:

Плоские, с углом наклона, не превышающим 3 градусов относительно горизонта. Так как их обслуживание весьма затруднено, а также в них застаиваются осадки, такие варианты встречаются достаточно редко. Из положительных моментов здесь можно отметить недорогой монтаж и небольшое количество расходных материалов. На такой конструкции можно обустраивать террасу под открытым небом, что также можно отнести к преимуществам.
Скатные, с углом наклона от 10 градусов и выше. Такие образцы отличаются простотой эксплуатации, поэтому и их популярность очень высока. Здесь не наблюдается скопления осадков, а вода отлично выводится по ливнестокам.

Крыши со скатными поверхностями, в свою очередь, делятся на подкатегории:

односкатные;
двускатные крутые;
двускатные пологие;
двускатные мансардные с ломаной конфигурацией;
четырехскатные полувальмовые;
четырехскатные шатровые;
четырехскатные вальмовые.

К наиболее удобным в реализации можно отнести односкатные кровельные конструкции, уклон поверхности у которых составляет от 4 до 6 градусов. Их имеет смысл устанавливать на гаражах, сараях и других хозяйственных постройках.

Какие бывают типы кровли

Если вам нужно соорудить чердак, отдавайте предпочтение мансардной крыше, которая может состоять из двух скатов и иметь ломаную конфигурацию контура. Вальмовые образцы отличаются практичностью, они достойно выдерживают ветровую нагрузку, но их установку нельзя назвать простой.

Здесь потребуются материалы в больших количествах, а также не обойтись без профессиональной монтажной бригады. Выбирая разновидности крыши, обязательно учитывайте все факторы, и не ограничивайтесь исключительно информацией о сроках службы и стоимостью проекта.

Чтобы конструкция радовала глаз и была настоящим украшением дома, необходимо уделять особое внимание ее дизайну.

Декоративная облицовка: что выбрать?

Помимо личных предпочтений и финансовых возможностей, в данном вопросе нужно учитывать особенности конструкции, которые могут как ограничить вас в выборе, так и позволят его расширить. На сегодняшний день наиболее распространены следующие материалы:

металлочерепица;
битумная черепица;
керамическая черепица;
шифер;
сэндвич-панели.

Все эти кровельные материалы отличаются между собой по техническим характеристикам, составу и дизайну, а также устанавливаются на поверхность конструкции по разной технологии, поэтому перед выбором следует внимательно ознакомиться с их описанием, рекомендациями производителя и предостережениями. Если вы взвешенно подойдете к этому вопросу и изучите все тонкости и нюансы устройства крыши, то сможете создать надежную защиту и одновременно украшение для своего дома.

Крыши частных домов делятся на несколько различных категорий, в зависимости от формы, конструктивных элементов, сложности устройства и прочего. Выбирать вид крыши при строительстве здания следует с учётом многих факторов: количества осадков в той или иной местности, прочности конструкции, ветровой нагрузки, устройства жилых комнат на чердаке и т.д.

Крыша дома выполняет сразу несколько важных функций:

обеспечивает гидро- и шумоизоляцию;
создаёт заслон от ветра;
выступает в роли теплового барьера.

От качества самой конструкции и кровельного материала зависит долговечность конструкции. Также эти показатели влияют на затраты по обогреву комнат внутри здания.

Плоские и скатные крыши

Крыши домов могут быть плоскими и скатными (наклонными).

В зависимости от архитектуры здания, ещё на этапе проектирования подбирается соответствующая конструкция крыши. Создаются чертежи, и проводятся расчёты, с учётом всех особенностей данного архитектурного сооружения. Заранее также продумывается и планировка крыши – чердака или жилых помещений.

Загородный коттедж с плоской крышей

Плоские конструкции встречаются в основном в странах, на территории которых выпадает незначительное количество ежегодных осадков. Так как при обильном количестве осадков вода будет скапливаться на такой крыше, и она может начать протекать. На просторах нашей страны при строительстве зданий применяют скатные крыши. Плоскость у таких конструкций располагается под определённым углом, обычно он более 10 градусов и зависит от обилия осадков, выпадающих за сезон в данном регионе.

Обо всех других преимуществах и недостатках плоских крыш можно подробнее узнать из данного специального видео.

Гораздо чаще используют проекты крыш частных домов, обладающих наклонной конструкцией, которые могут иметь сразу несколько скатов.

Бесчердачные и чердачные крыши

По своей конструкции крыши можно разделить на бесчердачные и чердачные. У бесчердачных несущие элементы её конструкции одновременно являются перекрытием верхнего этажа дома. Они могут быть вентилируемыми и невентилируемыми. У чердачных крыш присутствует чердачное перекрытие, которое отделяет их конструкцию от жилых помещений.

Назначение крыши

При выборе крыши дома следует заранее определиться с тем, как будет использоваться её пространство: в качестве простого чердака или жилого помещения. Эти моменты существенно влияют на то, какая именно форма и вид крыши подойдёт для вашего дома.

Основные виды крыш домов по форме

Конструкции крыш частных домов по своей форме также можно разделить на несколько видов:

односкатные,
двускатные,
вальмовые,
многощипцовые,
мансардные,
шатровые,
купольные,
конические,
плоские.

Основные виды крыш для частных домов

У односкатных крыш угол наклона обычно не превышает 20-30 ⁰. Плоскости мансардных крыш устанавливают под углом 45-60⁰ в нижней части и 25-35⁰ в верхней части. Для обычных двухскатных конструкций этот показатель находится в пределах 25-45⁰.

Шатровые крыши предполагают наличие 4-8 плоскостей для лучшего удаления дождя и снега.

Красивые конструкции крыш частных домов получаются при объединении нескольких двускатных элементов или видов, однако поддерживать в хорошем состоянии такие сооружения и устанавливать их – дело непростое.

Односкатная крыша

Обладает достаточно простой формой. При этом в обустройстве частных жилых домов такой вид крыши встречается крайне редко, так как при подобной конструкции нагрузка на систему отвода дождевой воды значительно повышается, и просто смотрятся они не слишком красиво.

Частный дом с односкатной крышей

В большинстве случаев такие крыши используются при возведении хозяйственных пристроек небольшой ширины. Если вы всё-таки решили обустроить именно такой вид крыши, то вам будет необходим усиленный водоотлив, обладающий большей пропускной способностью.

Двускатная крыша

Также обладающие весьма простой конструкцией, представляют собой наиболее распространённый тип крыш для частных малоэтажных зданий. При её обустройстве можно использовать практически любые кровельные материалы.

Схема устройства простой стандартной двускатной крыши частного дома

Вальмовая (четырёхскатная) крыша

Вальмовая (четырёхскатная) крыша более распространенной является в южных районах. При таком варианте обустройства крыши у чердака отсутствуют фронтоны, а слуховые окна, в большинстве случаев, располагаются на пересечении конька с ребрами вальма. По своей конструкции вальмовая крыша намного сложнее двускатной, поэтому чаще используется в тех случаях, когда зданию требуется придать эстетическую привлекательность.

Конструкция вальмовой четырёхскатной крыши дома

Многощипцовая крыша

Многощипцовый вид крыши отличается внушительным количеством различных вариантов выполнения, зависящих от размеров и количества щипцов (фронтонов). Её сооружение рекомендуется доверять только опытным профессионалам, так как её обустройство сопровождается образованием впалых углов, которые требуют очень точного и аккуратного выполнения кровельных работ.

Устройство многощипцовой крыши дома

Мансардная крыша

Как правило, обустраивают в тех случаях, если предполагается использование чердака под жилое помещение. Такой вид крыши обладает ломаным профилем и, соответственно, несколько сложен в изготовлении. Часто бывает разновидностью многощипцовой и двускатной крыши.

Схема ломаной мансардной крыши

Другие виды крыш частных домов

Помимо этого, достаточно распространёнными являются конические, купольные и комбинированные виды крыш. Конические и купольные крыши часто применяются в качестве декоративных или отдельных элементов более сложных конструкций здания. Комбинированный тип является одним из наиболее распространённых типов крыш, так как совмещает в себе сразу несколько элементов отдельно взятых видов.

Частный загородный коттедж с конической крышей

Выбор вида и формы крыш для частных домов

При выборе формы и вида крыши необходимо учитывать факторы, от которых зависят её эксплуатационные качества. В первую очередь следует обратить внимание на уклон крыши. В снежных районах желательно подбирать конструкции с простыми и крутыми формами, так как снег на таких накапливаться практически не будет.

В районах с сильными ветрами при выборе нужно учитывать силу ветровой нагрузки.
Чем она выше, тем больше угол наклона, площадь и высота крыши. Помимо этого требуется принимать во внимание противопожарные требования, предъявляемые к крышам.

Стеклянные крыши для частных домов

Многие владельцы загородных коттеджей мечтают наслаждаться видом звёздного неба. Проекты крыш частных домов могут предполагать, как частичное остекление, так и обустройства прозрачного купола. Стеклянная кровля устанавливается на террасе, балконах, веранде.

Форма крыши для частных домов и различного рода сооружений выполняется в виде наклонной плоскости, купола, сферы. Панорамные стеклянные крыши монтируются на несколько скатов, благодаря чему значительно увеличивается площадь обзора. Во время установки такой конструкции необходимо использовать усиленные алюминиевые и стальные профили.

Стеклянные крыши для частных домов имеют свои отличительные особенности. При проектировании конструкции, следует учесть, что будет необходимо периодически производить мойку и ремонт стёкол. Крыша, как и окна, со временем потускнеет от попадания пыли и осадков на её поверхность. Также желательно установить систему подогрева на стёкла, чтобы в холодное время на них не скапливались лёд и снег, а вы смогли насладиться открывающимися видами.

Материалы для прозрачных крыш

Для создания прозрачных и, в то же время, тёплых и безопасных кровель применяют:

cтекло триплекс,
оргстекло,
поликарбонат,
прозрачный шифер.

Обычное стекло для создания прозрачных крыш не используется из-за своей высокой хрупкости, при поломке осколки могут навредить здоровью человека.

Триплекс наиболее безопасный материал для создания безопасного покрытия.
Ламинированное стекло также не даёт осколков при разрушении, однако, светопропускная способность не очень большая и оно очень толстое.
Армированное стекло иногда используют для остекления крыш. Если стекло разобьётся, осколки останутся в каркасе из металлической сетки.
Пластиковые светопрозрачные материалы – поликарбонат, оргстекло и шифер обладают прекрасными свойствами (лёгкостью и высокой прочностью), обуславливающими возможность их применения для создания сложных раздвижных конструкций.

Устройство простой крыши деревянного дачного дома

Проекты крыши домов обычно предполагают максимальное использование чердачного пространства, для чего помещение наверху расширяют и утепляют. Полученную в результате полезную мансардную площадь можно использовать для жилья.

Конструкция крыши деревянного дома состоит из каркаса и кровли. Каркас крыши состоит из несущих и крепёжных элементов. К основной части относятся: стропила, мауэрлат и обрешётка. Важные дополнительные элементы каркаса – ригели, подкосы, стойки и т.д. Они придают жёсткость конструкции.

Конструкция элементов крыши деревянного дома

Высота и объём полученного помещения зависят от двух факторов: угла наклона и числа скатов. Обычно проекты крыш дачных домов предполагают двускатную ломаную форму. Такая конструкция наиболее удобна для жизнедеятельности человека. Иногда на втором этаже в план входит балкон. Обязательно следует учитывать, что в максимальной точке высота этажа мансарды не должна быть менее 2,2 м.

Внутренняя часть обычной двускатной крыши тоже может использоваться в качестве жилой зоны. Здесь располагают спальни или кабинет. Высота средней части помещения при этом, не должна быть менее 1,8 м.

Кровля состоит из материалов, обеспечивающих тепло-, гидро- и пароизоляцию.

При устройстве крыши особое внимание уделяют выбору утеплителя. Также стоит остановиться на кровельном материале, который больше подходит по характеристикам для вашего сооружения.

Подробная схема устройства крыши деревянного дома

Гидроизоляция обеспечивает защиту от осадков, поэтому покрытие не должно иметь на своей поверхности повреждений и даже очень маленьких и отверстий.
Пароизоляция обеспечивает отсутствие конденсата, который может стать причиной сырости на чердаках и в мансардных помещениях. Также исключить отсыревание деревянной конструкции позволит включение в проекты крыш дачных домов оконных проёмов, которые позволят производить вентиляцию. Расположение и количество форточек влияет на проветриваемость мансарды и её освещённость.
производится в зависимости от его конструктивных особенностей. На монолитные перекрытия укладывают жёсткий материал. Сверху делают стяжку и монтируют напольное покрытие. На деревянных конструкциях укладываются: пароизолирующий материал, утеплитель, делается черновой пол и только потом устанавливается напольное покрытие.

Для частного дома, как и для любого строения, крыша считается одним из самых важных архитектурных элементов, оказывающих влияние не только на долговечность эксплуатации, но и на качество проживания, декоративный вид и технические характеристики. Это очень сложные комплексные задачи, их выполнение могут обеспечивать только продуманные и совершенные с инженерной точки зрения конструкции.

Современные кровельные материалы и инновационные строительные технологии позволяют архитекторам воплощать в жизнь даже самые смелые задумки. Большое количество типов крыш ставит в затруднительное положение неопытных застройщиков, им одновременно может нравиться несколько вариантов и сделать окончательный выбор очень непросто. Данная статья рассчитана именно на таких читателей, здесь будут приведены краткие описание основных типов крыш для частного дома. При этом дается объективная характеристика как сильных, так и слабых сторон. Будут учитываться не только архитектурные преимущества или недостатки, но и возможность возведения таких крыш в различных климатических регионах нашей страны.

На выбор крыши главное влияние оказывает три фактора: надежность конструкции, комфортность проживания и дизайнерский вид. В идеале добиться одновременного оптимального сочетания всех трех очень сложно, архитекторы во время проектирования стараются принимать в каждом конкретном случае специальные инженерные решения для минимизации негативных сторон. Существующие варианты крыш условно классифицируются по нескольким признакам.

Во время расчетов учитываются индивидуальные особенности каждого строения, согласовываются требования застройщиков и технические возможности применяемых строительных технологий и материалов по обеспечению герметичности, длительности и безопасности эксплуатации.

Плоские крыши

На частных домах такие варианты встречаются довольно редко, их используют только во время создания эксклюзивных проектов престижных сооружений. Перекрытие чаще всего из железобетонных плит, могут использоваться как готовые элементы заводского производства, так и заливка бетоном подготовленных площадок непосредственно во время строительства дома. По стоимости изготовления такие крыши бывают очень дешевыми, если они обыкновенные неутепленные. Но существуют и довольно дорогие варианты конструкций эксплуатируемых инверсионных сооружений. Такие кровли имеют не только эффективное утепление и очень надежную дорогую гидроизоляцию: на них размещаются зимние сады, площадки для отдыха на свежем воздухе, бассейны и даже автомобильные стоянки.

Уклон плоских крыш не более 10°, кровля только мягкая рулонная из самых современных материалов с использованием модифицированного битума. В качестве основания применяются синтетические материалы различной прочности, которые не боятся влаги и могут выдерживать значительные механические нагрузки. Общий недостаток плоских крыш – отсутствие чердачных помещений.

Скатные крыши

Очень большая группа стропильных систем, имеющих несколько скатов. От их количества, размеров и формы зависит конкретный тип конструкции. Наклон скатов более 10°, на них могут применяться любые виды современных кровельных материалов.

Таблица. Виды скатных крыш

Тип скатной крыши	Краткое описание технических параметров и эксплуатационных характеристик
	Самый простой и до недавнего времени наиболее используемый вариант крыши, универсального применения, который можно ставить во всех без исключения климатических зонах нашей страны. Чердачные помещения по большей части нежилые, но есть варианты их реконструкции под используемые.
	Уже более сложная конструкция, напоминает двускатные. Отличие от первых – каждый скат состоит из двух частей, соединяемых под различными углами. За счет оригинального инженерного решения удается существенно увеличить высоту чердачных помещений, появляется возможность переоборудовать их под жилые. Именно такие крыши имеет большинство домов с мансардами. Отсюда и второе наименование ломаных крыш – мансардные. Стропильная система сложнее двускатной, свои специфические требования есть и к технологии укладки кровельных материалов. За счет того, что у скатов тупой угол наклона, на кровлях нет ендов – самых сложных элементов для герметизации. Именно здесь чаще всего возникают протечки, а причин такого явления несколько, и большинство из них не зависят от умения и добросовестности строителей.
	Конструкции могут считаться разновидностью двускатных обыкновенных или ломаных. Отличие – на полувальмовых крышах есть небольшие по размерам скаты над фронтонами. Такие разновидности крыш не имеют выраженных эксплуатационных преимуществ перед ломаными, но в некоторых регионах считаются традиционными и встречаются повсеместно. У полувальмовых крыш более сложная стропильная система, длина конька уменьшается. Расчеты размеров делаются с учетом угла наклона каждого ската.
	Такие крыши можно увидеть по большей части в горных районах. Причина – вальмовые конструкции не зависят от направления преобладающих ветров, они со всех сторон одинаково сопротивляться ветровым и снеговым нагрузкам. Могут иметь довольно большую высоту чердачных помещений, что дает возможность приспосабливать их под мансардные. Стропильная система дорогая, требуется большое количество очень качественных пиломатериалов.
	Наиболее сложные из всех видов скатных вариантов. Ставить могут только опытные мастера, конструкции используются лишь на престижных домах с эксклюзивными проектами. Имеют много ендов и примыканий под различными углами. Все эти элементы относятся категории сложных, их герметизация выполняется по особому алгоритму и требует специальных доборных элементов к кровельным материалам.

Теплые и холодные крыши

Выбор теплой или холодной крыши зависит от того, как планируется использовать чердачные помещения.

Холодные крыши

Раньше в нашей стране были лишь такие типы, это самая простая и дешевая конструкция. Стропильная система не предусматривает наличия контрообрешеток, чердачное пространство вентилируется через естественные щели. По использованию материалов для покрытия ограничений не существует.

При возведении «холодной» крыши кровельное покрытие крепится непосредственно к доскам обрешетки

Важно. Некоторые строители из-за недостаточной квалификации или желания больше заработать монтируют на обыкновенных холодных крышах парозащиту. Их действия не только не дают никакого положительного эффекта, но и оказывают очень негативное влияние.

Почему так происходит? Все просто. Любую пароизоляцию даже теоретически невозможно сделать полностью герметичной, пар всегда надет щели, будет образовываться конденсат. Установленная парозащита критически нарушает естественную вентиляцию, конденсат очень плохо удаляется. Это значит, что деревянные элементы стропильной системы длительное время эксплуатируются во влажном состоянии. О последствиях говорить не стоит. Получается, что за свои же деньги застройщики ухудшают эксплуатационные характеристики дома и сокращают срок его эксплуатации. Надо помнить, что преждевременный ремонт крыши – сложное и дорогостоящее занятие. Пароизоляция и ветрозащита необходимы лишь тогда, когда крыша утеплена, и в качестве применяется минеральная вата. Только этот материал очень негативно реагирует на увеличение относительной влажности и требует защиты.

Цены на профнастил

Профнастил

Теплые крыши

В настоящее время имеют очень широкое распространение среди владельцев домов. Такие крыши позволяют использовать чердачные помещения как жилые, это так называемые . Появление на строительном рынке новых технологий и материалов позволило значительно улучшать эксплуатационные характеристики конструкций, повышать длительность их эксплуатации.

Теплые крыши – довольно сложные с инженерной точки зрения конструкции и состоят из нескольких слоев.

Кровля. Могут применяться все существующие сегодня материалы.
Обрешетка. К ней крепится кровля, конкретный вид выбирается с учетом характеристики материала.
Контробрешетка. Обеспечивает эффективную вентиляцию подкровельного пространства. Минимальное расстояние между контробрешеткой и кровельным покрытием не менее пяти сантиметров. Это обязательное условие, только так можно обеспечить нормальное движение воздушных потоков.
Ветро- и гидроизоляция. Пропускает пар и защищает утеплитель от удаления тепла воздушными потоками. Нужно покупать дорогостоящую самую современную мембрану. Она позволяет парам воды выходить, но не пропускает обратно капли конденсата, падающие с покрытия. Кроме того, мембраны не продуваются ветром.
Гидроизоляционная и ветрозащитная мембрана — важный элемент кровельного пирога
Утеплитель. Может применяться пенопласт или минеральная вата. Пенопласт используется реже из-за неудовлетворительных эксплуатационных характеристик. Но современные его виды допускаются контролирующими организациями для утепления крыш (преимущественно изнутри), надо лишь приобретать соответствующие марки утеплителя. Минвата может быть рулонной или прессованной. Все остальные утеплители применять не рекомендуется из-за низкой эффективности и большой технологической сложности.
Парозащита. Уменьшает количество пара, проникающего в утеплитель. Парозащита должна устанавливаться максимально аккуратно. Чем меньше влаги в минеральной вате, тем ниже ее теплопроводность, а это главный параметр всех утеплителей.

Если нарушена технология создания пирога, то появляются большие проблемы во время эксплуатации мансардных помещений.

Цены на теплоизоляционные материалы

Теплоизоляционные материалы

Оригинальные решения конструкции крыш для частных домов

Современные технологии и широкий выбор строительных материалов позволяет воплощать самые разнообразные идеи при возведении крыш, поэтому наряду с повсеместно встречаются нестандартные, достаточно оригинальные конструкции.

Шатровые. Согласно классификации такие виды крыш можно отнести к вальмовым. Различие – если простые вальмовые имеют четыре полностью одинаковых ската, то у шатровых есть три, пять и боле скатов. Все скаты имеют одну точку верхнего соприкосновения и полностью симметричные. Используются очень редко по нескольким причинам: тяжело ставить, количество скатов должно отвечать числу фасадных стен. Редко встречаются жилые дома с тремя или пятью стенами, они неудобны для проживания, появляются трудности во время планирования внутренних помещений. Только индивидуальные эксклюзивные проекты учитывают такой тип крыши и, соответственно, разрез плана дома. Еще две проблемы – большой процент непродуктивных отходов дорогостоящих кровельных материалов, сложность монтажа. Важное достоинство – устойчивость к сильным разнонаправленным ветровым нагрузкам.
Шатровая крыша — вид снаружи и изнутри
Купольные. Встречаются очень редко, имеют округлую форму. В качестве покрытия подходят не все современные материалы, чаще всего применяют штучную черепицу или медные листы. Рекомендуется такую крышу устанавливают не на все строение, а лишь на отдельные декоративные архитектурные элементы.
Шпилеобразные. Имеют большое количество скатов, располагающихся под большим углом. Часто выполняют декоративные задачи, могут встречаться на исторических и культовых сооружениях. Недостатки – очень сложно проектировать и сооружать, трудоемкая конструкция. К работам допускаются мастера, имеющие альпинистское оборудование. Ремонтировать может специально подготовленный персонал.
Сводчатые. Сооружения имеют параболическую или округлую форму. Встречаются редко и только на индивидуальных проектах, могут накрывать дома с большой площадью. Архитекторы рекомендуют использовать такие крыши при застройке коттеджных комплексов.

Конструкция крыши должна учитывать не только пожелания застройщиков, но и требования строительных норм и правил. Во всех случаях безопасность и надежность крыши стоит на первом месте, только после решение этих задач уделяется внимание дизайнерскому виду.

Цены на различные виды бруса

Видео — Варианты крыши частного дома

Вы ознакомились с кратким перечнем возможных типовых вариантов крыш частного дома. Большое разнообразие архитектурных решений дает возможность застройщикам выбрать для себя подходящий вариант. Хотим обратить внимание на еще одно очень оригинальное решение – крышу из камыша. Как ее сделать можно прочитать на .
