Установка дымоходной трубы на печи для бани. Дымоход для бани: устройство и установка

Дымоход является важной частью бани, так как именно он транспортирует продукты сгорания топлива из помещения. Каждая из банных печей нуждается в обустройстве дымохода. О том как сделать дымоход в бане рассмотрим далее.

Конструктивные особенности дымохода для бани

Существует огромное количество дымоходов, каждый из которых сопоставляется с определенным параметром классификации. Среди них выделяют дымоходы одно- и двухконтурные, сделанные из кирпича, стали или керамики и т.д.

Перед тем как приступать к выполнению работ по изготовлению дымохода необходимо сначала изучить его основные компоненты.

Идеальный вариант дымохода является строго горизонтальной конструкцией, через которую осуществляется вывод всех продуктов сгорания. Хотя, случаются ситуации, когда сооружение такого дымохода не представляется возможным. Поэтому приходится обустраивать дымоход вертикально, затем горизонтально и опять вертикально. Для этих целей потребуется наличие колен, патрубков, тройников и прочих соединительных элементов, которые являются основными элементами устройства дымохода бани.

Коленом называется соединитель, который обеспечивает плавность установки дымохода. Например, при отсутствии возможности в обустройстве строго вертикального дымохода, его направление изменяется применением колена. Существует огромных выбор колен, которые различаются по соотношению углов. При отхождении от печки горизонтального участка перед дымоходом, здесь также устанавливается колено или тройник.

Учтите, что чистка колена - процесс довольно сложный, поэтому, при возможности в обустройстве вертикального дымохода, его лучше не использовать.

Применение тройника отличается универсальностью, так как он позволяет с легкостью очистить золу и продукты сгорания с помощью специальных механизмов. Внутри тройника располагается элемент в виде стакана, который вытаскивается, при необходимости и очищается.

Единственным условием правильной установки тройника является его идеальное соединение с трубами. В противном случае, в помещение будет попадать дым и продукты сгорания, которые принесут дискомфорт, людям, находящимся в нем.

При наличии деревянного перекрытия на втором этаже, потребуется наличие патрубка, который обезопасит дерево от высокой температуры, которая присутствует в дымоходе. Для его монтажа потребуется сделать отверстие, установить патрубок, произвести его изоляцию и соединение с трубой. Такой же патрубок понадобиться для предотвращения контакта дымохода с кровлей и чердаком.

Кроме того, в процессе установки дымохода потребуется наличие кронштейнов, которые способны удержать трубу и зафиксировать ее в нужном положении. Интервал между их креплением составляет около 200 см.

Последний, но очень важный элемент дымохода называется крышной разделкой. Именно с его помощью обеспечивается герметичность соединения трубы и кровли. Крышка предотвращает попадание на чердак атмосферных воздействий, грязи и пыли. Учтите, что крышная разделка является обязательным элементом дымохода и она не должна заменяться более дешевыми вариантами в виде герметиков или самодельных конструкций. Во время усадки бани нарушится и целостность и весь дым, дождь и снег будут попадать в помещение.

Совет: В процессе покупки дымохода следует проверить наличие сертификатов, которые подтверждают его качество, а также технические характеристики, в которых описаны материалы, из которого сделаны каждый из элементов системы.

Трубы дымоходы для бани: особенности выбора

В соотношении с материалом из которого изготовлен дымоход, он бывает:

1. Из нержавейки - данный материал наиболее подходит для изготовления дымохода, так как он устойчив перед влагой, перегревом и не скапливает сажу.

Совет: При выборе данного типа дымохода следует уточнить о таком параметре как устойчивость стали перед кислотами. Так как во время перегрева происходит контакт серы с углем, при этом выделяется газ, достаточно агрессивного типа.

Среди преимуществ использования нержавеющей стали в процессе изготовления дымохода следует отметить:

  • устойчивость перед коррозией;
  • высокую прочность;
  • доступную стоимость;
  • легкость веса;
  • эстетический привлекательный вид.

2. Дымоход из бетонных труб - данный вариант отличается низкой стоимостью, долговечностью, способностью к реставрации и хорошей герметизацией. Кроме того, для изготовления такого дымохода не нужно задействовать специалистов. При изготовлении монолитных конструкций сажа практически не будет скапливаться в дымоходе.

Среди недостатков бетонного дымохода отмечают тяжесть его веса, которая значительно нагружает конструкцию здания. Хотя для устранения этого параметра в бетонную смесь вводят добавки керамзита.

3. Трубы из асестоцемента - отличаются надежностью, низкой стоимостью, хорошей изоляцией. Такие трубы экологически не безопасны, неустойчивы перед образованием конденсатных масс, в них быстро накапливается сажа, поэтому они требуют постоянного ухода.

4. Кирпичный дымоход - отличается шероховатой поверхностью, на которой скапливается много сажи. В результате происходит снижение тяги, только после прочистки дымохода восстанавливается работоспособность системы. Среди положительных качеств данного дымохода отмечают привлекательность его внешнего вида, высокий уровень пожарной безопасности, длительность эксплуатации.

5. Дымоход из металла является самым простым и доступным вариантом, особенно для бани. Данный дымоход отличается высоким нагревом трубы, на которую часто устанавливается специальный бак, за счет этого в нем нагревается вода. Довольно распространен вариант установки стального дымохода с использованием сэндвич систем. При этом происходит соединение труб, таким образом, чтобы они вставлялись друг в друга, а между ними укладывается утеплитель. В результате получается минимальный нагрев наружной поверхности и отсутствие конденсата.

Существует вариант установки гофрированных тру для обустройства дымохода. С их помощью создаются поворотные элементы системы.

6. Керамический дымоход в стене бани характеризуется такими качествами как дороговизна и практичность. Длительность эксплуатации такого дымохода является самой высокой. Он устойчив перед интенсивным нагревом, химическими воздействиями, коррозией. Кроме того, керамический дымоход довольно гладкий внутри, поэтому он не задерживает на стенках ни сажу, ни пепел.

Материал в виде керамики хорошо поглощает тепло, поэтому наружная часть дымохода не нагревается. Идеальный вариант для бани, выполненной из дерева.

7. Трубы из вермикулита - отличаются нулевым образованием конденсата, а, значит, легкостью ухода. Такой дымоход очень легкий, не способен впитывать влагу, устойчив перед воздействием высоких температур, механическими повреждениями.

Для того, чтобы дымоход прослужил его владельцу многие годы следует выполнять простые правила:

  • обеспечение герметичного крепления;
  • регулировка температуры нагрева и тяги;
  • обустройство вентиляционных каналов;
  • утепление;
  • защита от атмосферного воздействия;
  • обеспечение отвода конденсатных масс;
  • правильно выбранный тип топлива;
  • отсутствие перегрева и переохлаждения;
  • регулярная чистка.

Как сделать дымоход для бани через потолок

Правильная установка дымохода требует серьезного отношения к проведению этого процесса. Некачественно установленный дымоход отрицательно сказывается не только на отделке помещения, в котором он установлен, но и на здоровье, людей, пребывающих в этом помещении. Так как газы и продукты сгорания попадая в комнату могут спровоцировать серьезное отравление.

Существует два варианта установки дымохода:

  • дымовой - в процесс выполнения работ требуется наличие тройника, выводящего конденсат;
  • конденсатный - отсутствие необходимости в тройнике.

Начальный этап установки дымохода в бане предполагает проведение подготовительных работ, связанных с подбором проекта для дымохода. Желательно на данном этапе воспользоваться помощью специалистов, которые рассчитают оптимальную длину трубы, обеспечивающей хорошую тягу.

Далее следует осмотреть потолок, чтобы определить место расположения дымохода. Он не должен находиться непосредственно над балкой. Выбирайте место для дымохода таким образом, чтобы получить минимальное количество изгибов. Так как на горизонтальных участках отлично накапливается сажа, и вследствие снижается тяга.

В бане труба дымохода должна подвергаться сборке, при желании, эти работы проводятся непосредственно на месте установки дымохода. Для фиксации всех стыковых участков на дымоходе используются хомуты, а опорные кронштейны помогут закрепить тройник, при его наличии.

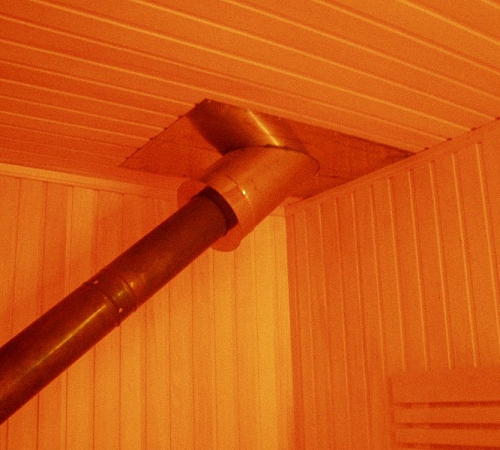

Третий этап - обустройство дымохода в бане через потолок. Для его сооружения необходима специальная разделка, выбор которой осуществляется в соответствии с типом крыши и углом ее уклона.

Далее определяется участок прохождения трубы, производятся работы по его разметке и вырезанию проема, изнутри помещения. Труба выводится наружу, за кровлю, Подкрышный лист защищает внутреннюю часть дымохода, а разделка, обеспечивает защиту снаружи. Для регулировки угла наклона дымохода следует использовать конусный участок разделки, его торцы заводятся непосредственно под крышу.

На участках стен, в местах расположения патрубка следует провести работы по установке изоляции в виде фольгированных матов или базальтовой ваты.

В бане монтаж дымохода завершается прикреплением трубы на поверхность фартуха и ее герметизацию на стыке. Именно таким образом производится наращивание дымохода до нужного размера. Стальной зонт обеспечит надежную защиту дымохода от атмосферного воздействия.

Участки дымохода, которые подвергаются коррозии следует обработать с помощью термостойкой краски, а для укрепления стыков на хомутах используйте герметик.

1. Отсутствие стыков с разного рода трубами. Дымоход не должен примыкать к различного рода коммуникационным системам.

2. Не разрешается в дымоходе обустраивать горизонтальные участки длина которых составляет более 100 см.

3. Не разрешается устанавливать дымоход вблизи коммуникационных систем газового или электрического назначения.

4. Минимальное количество чисток дымохода на протяжении одного сезона составляет два раза.

5. Минимальная длина выхода дымохода над поверхностью кровли составляет 50 см.

Особенности монтажа дымохода в бане

Перед тем как установить дымоход в бане, предлагаем изучить инструкцию по его изготовлению с использованием сэндвич труб верхнего и нижнего назначения:

1. Сначала трубу следует разрезать на два участка, которые обрабатываются с помощью утеплителя.

2. Из листа оцинкованной стали нужно вырезать две детали, из которых сооружаются трубы, края которых соединены с помощью вальцовки.

3. Данный лист потребуется для вырезания металлической полосы, которая выполнит функцию хомута.

4. Кроме того, из оцинкованной стали нужно изготовить детали в виде четырех колец, которые помогут закрыть утеплитель на торцевых участках.

5. На нижней части трубы приваривается металлическая полоса, толщиной в 0,2 см и шириной в 4 см. Она выполнит функцию патрубка.

Для изготовления в бане дымохода своими руками следует выпилить два отверстия, которые помогут дымовой трубе пройти через стену или потолок. Учтите, что дымоход должен пройти именно через центральную часть отверстия.

Далее потребуется стальной лист, из которого будут изготовлены два участка, фиксирующие потолок на крыше и на потолке. По угловым участках заготовки следует просверлить отверстия, в которых будут установлены крепежи.

Инструкция по установке дымохода:

1. По центру металлической заготовки следует проделать отверстие диаметром с дымоход. На трубу следует установить кожух, изготовленный из оцинкованной стали.

3. На нижней трубе расположите верхнюю и соедините их вместе. В обязательном порядке придерживайтесь герметичности соединений. Для надежной фиксации используйте хомут.

4. Установите вторую металлическую заготовку на крыше. Образовавшийся участок следует заполнить с помощью глины, асбеста или керамзита.

Установка банной печи и подключение водяного бака – задача непростая, поэтому домовладельцы для ее решения зачастую прибегают к помощи специалистов. А вот сделать дымоход в бане вполне реально своими руками, сэкономив таким способом на монтаже. Какие печные трубы лучше использовать, как их правильно установить и вывести на улицу, вы узнаете в нашем материале.

Выбираем дымоходную трубу

Для отвода продуктов горения от банной печки применяется 3 разновидности дымоходов:

  • из обычной стальной трубы;
  • специальные трехслойные трубы для печей и ТТ-котлов, изготовленные по типу сэндвича;
  • дымовые каналы, выложенные из кирпича.

Как правило, кирпичные дымоотводы выкладываются одновременно со стационарной печкой, о чем подробно рассказывается . Они безопасны и долговечны (особенно с внутренней керамической вставкой), но слишком уж дороги по цене материалов и строительства. Если вы поставили в парилке чугунный либо металлический отопитель, то класть для него отдельный газоход из кирпича нерационально.

Справка. Некоторые любители банных процедур строят в парной кирпичный тепловой щиток, изображенный на фото. Внутри сооружения делаются вертикальные и горизонтальные каналы для продуктов сжигания – дымообороты. Цель – отнять у разогретых газов побольше тепла перед выбросом наружу и отдать его в помещения сауны.

Наиболее дешевый вариант – обычный одностенный трубопровод, изготавливаемый из «черного» металла или нержавейки. И хотя устройство такого дымохода позволяет сэкономить средства, при монтаже и эксплуатации возникает ряд неприятных моментов:

  • чтобы от раскаленной железной поверхности в бане не возник пожар, все деревянные конструкции стен и потолков придется защитить;
  • голую дымоходную трубу, проходящую на крышу через потолок и чердак, понадобится утеплить базальтовым волокном;
  • от перепада температур внутри и снаружи печного газохода на его стенках образуется конденсат, что характеризуется появлением грязных потеков на трубе.

Вариант успешного применения одностенных нержавеющих труб — внутри старого кирпичного канала

Чтобы избежать перечисленных проблем и не утеплять одностенный дымоход для бани при установке, лучше купить и смонтировать готовые сэндвич-трубы. Внутренняя гильза в них делается из нержавеющей стали, а наружная обшивка – из оцинковки (в бюджетном исполнении). Между двумя гильзами заложен слой базальтового утеплителя, чью толщину можно выбирать. На этом варианте мы и рекомендуем остановиться.

Совет по выбору сэндвича для банных печей. Поскольку эти источники тепла постоянно работают на максимальных режимах, температура уходящих газов довольно велика и может достигать 600 °С. Поэтому необходим трехслойный дымоход с толщиной нержавеющей вставки 0,8 мм, утеплителя – 5-6 см. Диаметр – не меньше размеров выходного патрубка отопителя.

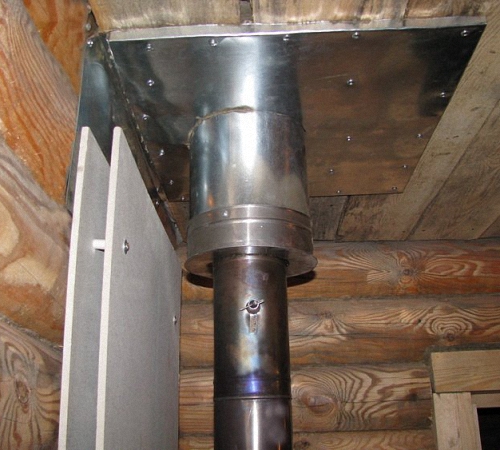

Как вывести дымоход через потолок

Как говорилось выше, дровяная печка в бане разогревается до максимума, причем топится периодически, только во время помывки. Внутренняя стальная труба сэндвича тоже греется до высокой температуры, благодаря чему конденсат в ней не образуется. Это значит, что на газоходе не нужно ставить тройник и тупиковую секцию – конденсатосборник, вертикальный канал подсоединяется к печи напрямую, как показано на схеме.

Выполняя проход через деревянное перекрытие и кровлю, важно соблюсти противопожарные нормы. Они гласят, что внутренняя стенка газохода, защищенная негорючим волокном, должна располагаться на расстоянии не менее 38 см от ближайшей конструкции из дерева. Заметьте, что для голой железной трубы этот отступ должен увеличиться до 500 мм с каждой стороны. Вопрос решается двумя путями:

  • нужно собрать или приобрести готовый потолочно-проходной узел, представляющий собой металлический короб требуемых размеров, наполненный негорючим утеплителем;
  • прямо в перекрытии установить квадратный водяной бак самоварного типа, нагреваемый отходящими газами.

Схема установки бака в перекрытие (слева) и потолочно-проходного узла (справа)

Примечание. Чаще реализуется первый вариант, поскольку бак с водой требует дополнительного крепежа из-за приличного веса.

Поэтапно монтаж вертикального сэндвич дымохода в бане выглядит так:

  1. Четко определив место прохода трубы сквозь потолок, вырежьте в перекрытии квадратный проем, чьи размеры определите по формуле 380 х 2 + d (внутренний диаметр круглого канала).
  2. Выясните, где газоход пересечет кровлю. Если он попадает в стропило, вырезайте проем в стороне от него, а в процессе монтажа выполните обход конструкции с помощью двух колен на 30 или 45°.
  3. Присоедините к патрубку печки первую секцию из одностенной стальной трубы со встроенным шибером для регулировки тяги. Стык промажьте жаростойким герметиком и зафиксируйте хомутом.
  4. Установите переходник и соберите весь дымоотвод из сэндвича, вставляя секции одну в другую «по конденсату».
  5. Короба узлов прохода наполните негорючим утеплителем – базальтовой ватой либо керамзитом. Чтобы предотвратить затекание, наденьте на дымоход специальную кровельную прокладку – мастер флеш (иначе – крыза). Герметизируйте сверху все стыки.

Совет. Выбирая место пересечения кровли, не забывайте о том, что фасонные детали (колена 30°) можно вращать в разных плоскостях и таким образом вывести оголовок ближе к коньку или дальше от него.

Чтобы дымоход не нагружал своим весом банную печь, прикрепляйте его хомутами и кронштейнами к деревянным балкам и другим конструкциям. Как сделать дымоход в бане с проходом через потолки и крышу, описывается в видеосюжете:

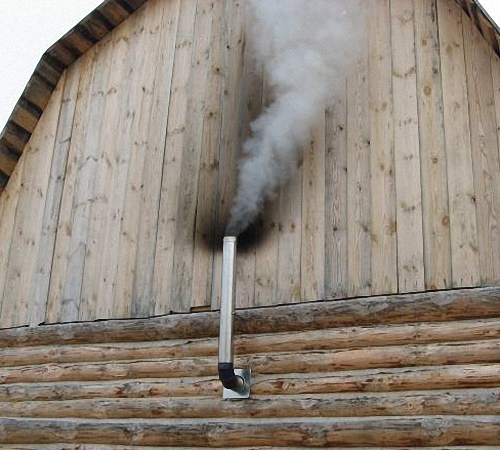

Монтаж газохода с пересечением стены

Бывает, что в силу разных причин (например, баня устроена в одном из помещений частного дома) дымоходный канал необходимо сразу вывести на улицу сквозь стену. Если она построена из бруса либо оцилиндрованного бревна, то узел прохода выполняется таким же образом, как и сквозь деревянное перекрытие.

Негорючие стены из камня, кирпича или бетона в защите от возгорания не нуждаются. В них достаточно сделать круглое отверстие, чей диаметр больше размера дымохода на 15-20 мм, вставить железную гильзу и просунуть туда трубу с последующим уплотнением. В целом сборка дымоотвода производится аналогично, но с некоторыми отличиями:

  1. Поскольку весь вертикальный участок находится снаружи, снизу надо поставить секцию сбора конденсата. Для этого на выходе из стены установите сэндвич тройник.
  2. Крепление осуществляется хомутами и стеновыми кронштейнами с возможностью регулировки, как показано на схеме.
  3. Если дымовой канал монтируется на боковой стене дома с двускатной крышей, то наверняка придется обходить кровельный свес посредством двух колен с поворотом на 30°.
  4. Минимальная высота подъема – 5 м. В то же время оголовок дымохода не должен попасть в подветренную зону крыши и при необходимости поднимается выше.

Минимальная высота подъема над подветренной зоной

Важный момент. Точки крепления трубы к кронштейнам не должны попадать на стыки секций модульного сэндвича.

Устье дымоходной трубы накрывать колпаком не обязательно – попадающая сверху вода благополучно стечет в нижнюю секцию конденсатосборника. Плюс газоход будет периодически промываться от сажи. О том, какой способ прокладки канала лучше избрать, смотрите в следующем видео:

Как прочистить дымовой канал

Чтобы внутренности дымохода от банной печи покрылись толстым слоем сажи, надо очень постараться. Для образования налета отопитель должен постоянно работать в режиме медленного тления либо «заправляться» сырыми дровами. В обоих случаях хорошенько протопить баню не удастся. В нормальном режиме газы с высокой температурой попросту выжигают сажу в трубе и никаких засоров там не возникает.

Теперь о том, как в бане прочистить дымоход своими руками, если налет на стенках все же появился и сила тяги уменьшилась:

  1. Заложите в топку печи сухую древесину высококалорийных пород с малым содержанием смол: акацию, дуб, ясень или осину. Сожгите топливо с полностью открытым поддувалом на максимальном режиме, чтобы сажа выгорела.
  2. Почистите газоход с помощью специального полена «Трубочист», сжигая его строго по инструкции, изложенной на упаковке.
  3. Пользуясь ершиком, закрепленным на веревке с грузом, выполните механическую очистку трубы, добравшись до ее оголовка.

Мастер-класс по изготовлению самодельного ерша и удалению сажи из дымохода смотрите в очередном видео:

Заключение

Наша инструкция поэтапной сборки сэндвич-дымохода для бани в равной степени подойдет и для монтажа одностенных труб из нержавеющей стали. Разница заключается в больших проемах для пересечения горючих перекрытий – потребуется отступ 50 см вместо 38 см. Также рекомендуется утеплить участки, прокладываемые на холодном чердаке и над кровлей. Если все сделать правильно, в результате вы получите тот же сэндвич, только самодельный.

Похожие записи:


Правильная конструкция трубы для отвода дыма повысит качество эксплуатации бани. Такое устройство будет своевременно отводить дым, не даст печи слишком быстро остыть. Правильный дымоход можно сконструировать собственными руками. Рассмотрим особенности устройства и его правильную установку.

Особенности

Работы по обустройству дымохода нельзя начинать без знания особенностей конструкции. Например, каждый производитель банной печи рекомендует собственный диаметр и высоту дымохода. Технические показатели требуют максимального соблюдения определенных требований. Работа устройства не будет лучше, если тяга окажется сильнее требуемых норм.

При сильной тяге горячие газы не успеют обогреть печь, они улетучатся в трубу. При недостаточной тяге в топочной будет присутствовать мало кислорода. Помещение окажется задымленным, что приведет к некомфортному нахождению человека в бане и возможности отравления угарным газом.

Тяга – важный показатель для дымохода, который отражает движение дыма внутри конструкции.

Воздух в дымоходе перемещается снизу вверх. Для проверки правильности направления движения применяют свечу или зажженный лист бумаги, которые нужно поднести к топочной. Огонь должен втянуться внутрь. При неправильном устройстве дымохода часто возникает обратная тяга. Основное последствие данного явления – неприятный запах дыма и гари внутри помещений. Дым и гарь плохо влияют на здоровье людей, покрытия стен, потолка и мебели помещения.

Идеальный дымоход должен быть строго горизонтальным. Однако не всегда сооружение такой конструкции возможно. Если дымоходу требуется изменение направления, применяют так называемые колена. Современные производители предлагают огромный выбор устройств, отличающиеся соотношением углов и поворотов. Наличие колен в дымоходе осложняют его чистку. Поэтому рекомендуется при возможности обустройства горизонтальной конструкции использовать именно этот вариант.

Еще одной особенностью банного дымохода является возможность установки конструкции внутри и снаружи постройки. У каждого варианта есть свои достоинства и недостатки. Считается, что внешний дымоход менее пожароопасный в сравнении с внутренней конструкцией. Его проще установить, закрепить и осуществлять последующие чистки. Главный недостаток внешнего дымохода – большие тепловые потери.

Если дымоход внутренний, понятие теплопотери автоматически исключается. Однако монтаж данной конструкции более сложен. Кроме того, такая конструкция не совсем пожаробезопасная. Меньше недостатков у внешнего и внутреннего дымохода будет, если использовать в работе современные материалы. Особенности используемого сырья и элементов должны соответствовать особенностям бани. Необходим учет температуры в помещении, санитарных норм, строения самой бани (предпочтительно наличие деревянных материалов).

Виды

Варианты конструкций дымоходов подбирают в зависимости от используемого материала строительства бани. Все элементы устройства допустимо приобрести в готовом виде или соорудить самостоятельно. До недавнего времени основным материалом дымоотводящей трубы был кирпич. Он отличается идеальными характеристиками, долговечностью, пожарной безопасностью.

Для сооружения кирпичной трубы необходимы особые знания и умения. Не для каждой бани такой вариант является подходящим. Без отсутствия практического опыта в кладке кирпичной трубы правильный дымоход соорудить практически невозможно. Структура кирпича имеет характерные шероховатые участки, которые являются причиной отложения сажи в дымоходе, что приводит к быстрому засорению конструкции. Помимо этого сажевые отложения могут привести к появлению искр при растопке печи, что небезопасно.

Современные мастера чаще выбирают дымоход из нержавеющей стали для банной печи. Главное достоинство такого устройства – быстрый монтаж. Помимо этого дымоходы из металла лишены проблем, которые могут возникнуть в кирпичной печной конструкции. Дымоходы из нержавейки нередко представляют собой сэндвич конструкции. Прямой железный дымоход бани легко установить собственными руками.

Внутренняя часть трубы из стали отличается гладкой поверхностью. Отсутствующие грани и шероховатости способствуют лучшему отводу дыма из печи. Но при температурных изменениях на стальной трубе появляется конденсат. При закрытой теплоизоляцией трубе такого явления не возникает. Об этом эффекте стоит помнить, организуя обустройство конструкции собственными руками.

Еще один вид дымохода для печей бани – керамический. Данная конструкция отличается устойчивостью к огню, надежностью. Современные трубы из керамики подходят для твердотопливных котлов, а также устройств, работающих на жидком топливе.

Основные отличия данных конструкций от прочих видов:

  • универсальная система (возможность подбора разных диаметров);
  • легкость обработки дымохода даже с боковым проходом;
  • водо- и паронепроницаемость (доступность для печей с каменкой);
  • механическая прочность.

Разновидности керамических, металлических моделей и изделия из кирпича подразумевают обязательное наличие в конструкциях основания, емкости для аккумулирования конденсата, тройника для очистки и осмотра.

Основания для любых дымоходов должны быть идеально ровными и строго горизонтальными.

Варианты устройства конструкций

Варианты обустройства требуют расчетов, в которых принимается во внимание количество поступающего воздуха, обеспечивающего горение топлива. Существуют сложный и упрощенный способы расчета.

Для первого расчета нужны оптимальные характерные особенности дымохода бани:

  • температура газов на выходе из трубы +120;
  • минимальная скорость перемещения – около 2м/с;
  • рекомендуемая длина – 5 метров;
  • сгораемое топливо при одной закладке в топочную – 10 кг/ч.

Для расчета диаметра дымохода существует формула: D=√ (2&4xVr/3,14х2)

Здесь D – диаметр трубы, а Vr – количество воздуха.

В расчете высоты дымохода может участвовать геометрия сечения. Для этого расчета составляют график. В графическом расчете участвует площадь топочной и площадь трубы. Первое значение нужно поделить на второе и определить процентное соотношение.

При сечении, равном 10%, минимальная высота дымохода составит:

  • 7 м. – при круглой трубе;
  • 9 м. – при квадратной трубе;
  • 11 м. – при прямоугольной трубе.

Все значения действительны при сооружении прямого дымохода. В большинстве случаев дымоходные трубы требуют поворотных конструкций, которые уменьшают тяговую силу. Чтобы этого не допустить, при расчетах дымохода с искривлениями полученный диаметр можно немного увеличить. Если печка для бани покупная, этап с расчетом диаметра дымохода можно и вовсе пропустить. Все необходимые параметры для дымоходов обычно указаны производителем в инструкции к конкретной модели.

Внутренние значения трубы высчитывают с учетом мощности печки. Стандартная банная труба равна 150-200 мм. Стоит учесть, что при увеличенном размере конструкции тепло в печи не задержится. При малом сечении не будет нужной тяги. При сооружении сборной конструкции следует учитывать, что диаметр участков трубы не должен быть меньше, чем у выводной части печки.

Точное значение высоты трубы взаимосвязанно с расположением конструкции на кровле. Если труба оказалась в середине ската, конструкцию обязательно поднимают над коньком на полуметровую высоту. Этот параметр тесно взаимосвязан с местонахождением печи внутри. Если в бане присутствует не одна печь, каждая из них должна быть обустроена собственной дымоходной системой. Иначе нормальной тяговой силы добиться не получится.

Для сохранения жара в парной дымоход нужно размещать ближе к внутренней стене. Здесь тяга будет наиболее эффективной. При отсутствии такой возможности стенки должны быть добротными и основательными. При тонких стенах бани тепла внутри можно так и не дождаться.

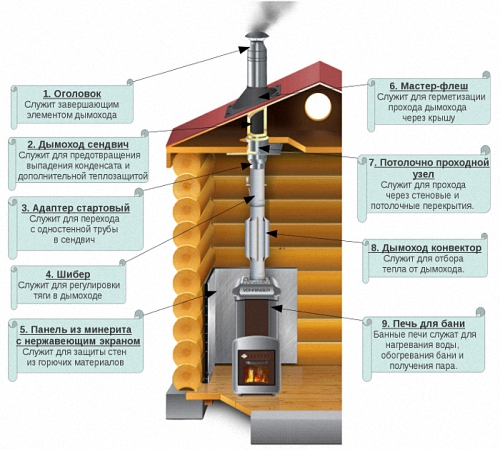

Элементы дымоходной системы

Стандартные комплекты включают:

  • трубы или панели цилиндрической формы;
  • переходники;
  • тройники;
  • закрепляющие элементы (кронштейны и хомуты);
  • патрубки;
  • концевые элементы различных форм;
  • отводные элементы.

В некоторых случаях применимы дополнительные составные части. При сборке любого дымохода важно руководствоваться строительными нормативными документами и требованиями пожарной безопасности. Все составные части трубы, которые контактируют с пламенем или выходящими газами, должны быть выполнены из листовой стали с огнеупорными характеристиками. Допустимы к применению равноценные аналогичные материалы.

На производствах элементы дымоходной конструкции принято подразделять на две группы. Первая из них включает двойные трубы, сэндвич панели. Элементы включают наружную и внутреннюю трубу с различным диаметром. Между собой они изолированы теплоизоляцией с негорючими характеристиками. Такая конструкция обеспечивает быстрый и лучший нагрев. Это влияет на повышение температуры в короткий срок выше точки росы, что делает меньшим количество конденсата, который часто становится причиной коррозии.

Элементы первой группы используют в конструкциях вентиляционных и дымовых каналов, которые проходят через неотапливаемые части бани (например, через чердак). Такая конструкция применима для внешнего обустройства дымохода. Вертикали второго порядка, которые не контактируют с пламенем и газами, допустимы из оцинкованной основы или нержавейки. Вторая группа элементов дымохода обычно одноконтурная, она имеет диаметр от 80 до 400 мм.

Обычно нержавейка допустима для устройства дымоходов при отсутствии изоляции. Она имеет гладкую на ощупь поверхность.

Специальные элементы позволяют собирать неограниченные по высоте, месту и способу установки конструкции, к ним относятся:

  • стеновые опоры;
  • установочные площадки;
  • шиберы;
  • отводы;
  • телескопические кронштейны;
  • хомуты, искрогаситель, теплообменник.

При монтаже нельзя применять двойные трубы в качестве начального элемента конструкции.

Начальной частью, установленной на выходное отверстие печки, должна быть одинарная труба с допустимой длиной до метра и толщиной металла 1,0 мм. Исключением может являться печь с емкостью под воду. Для перехода от одного вида элемента к другому применяются старт сэндвичи.

Как установить?

Для обустройства дымохода своими руками идеальным вариантом материала являются трубы из металла. Они снижают себестоимость конструкции, а также трудовые затраты. Монтаж дымохода начинается к уже установленной в бане печи. До первого колена устанавливают обычную железную трубу. Правильное крепление обеспечат специальные конструкции с огнеупорными характеристиками.

Начальную часть присоединяют к печному патрубку. Сразу устанавливают шибер – задвижку, которая позволит прибавлять или убавлять тяговую силу. Затем в крыше выполняют отверстие, которое может быть квадратным. Далее собирают металлический короб со сквозным отверстием, соответствующим размеру конструкции. Через него дымоход будет выведен на чердак. Высота короба должна быть больше материалов отделки потолка.

Короб надежно фиксируют в потолке. Свободное пространство короба заполняют минеральной ватой, либо керамзитом. На чердаке конструкцию закрывают крышкой с отверстием для трубы. В точке пропуска дымохода фиксируют лист жаропрочного материала. Верхнюю трубу защищают листами минеральной ваты или асбестом. В качестве теплоизоляции используют специальную гидрозащитную манжету. Зазоры можно обработать герметиком.

Еще меньших трудовых затрат потребует монтаж внешнего металлического дымохода. Устройство предполагает наличие подходящего отверстия в стенке (не в кровле). Для разворота трубы от печи приобретают специальное колено. Отводы бывают разными, подберите нужный для себя вариант.

Отвод устанавливают на патрубок печки. Затем с внешней стороны ставят тройник. От него выполняют отводку дымохода вверх вдоль стены, при необходимости вниз. В качестве изоляции стены правильно использовать аналогичный металлический короб, заполненный негорючим сыпучим материалом.

Снаружи постройки дымоход необходимо фиксировать по всей длине. Для этого используют специальные держатели. Их можно сделать из подручных негорючих материалов.

При обустройстве наружной конструкции важно, чтобы она возвышалась над коньком на 50-60 см: такая установка будет гарантией хорошей тяги. Для предохранения дымохода от мелкого мусора и дождя поверх надевают специальный зонтик.

Кирпичные дымоходы могут быть коренными или насадными. Лучшим вариантом для банных печей является коренной. Если печь выполнена из кирпича, то пристраивают конструкцию из этого же материала. Если печь выполнена из металла, кирпичный дымоход соединяют с патрубком специальной трубой.

Дымоход из кирпича устраивают в виде квадратного столба, который снабжен колодцеобразным сечением. Размер сечения связан с мощностью банной печки, он может составлять половину кирпича, кирпич или два кирпича. Основой для кирпичной конструкции является фундамент одинаковой толщины с банной печкой, составляющий с ней единое целое. Трубу поднимают до нужной высоты, где устанавливают задвижку.

Сразу разметьте место для конструкции на потолке и в кровле. Для соблюдения строгих вертикалей воспользуйтесь нивелиром. Работу начинайте с кладки надсадной части, для которой уже существует точка на печке. Выполняйте проходы кирпичных рядов ровно: любые неровности ухудшат качество тяговой силы. Контролируйте расположение каждого ряда. Для контроля подойдет натянутая нить между углом начального ряда и углом отверстия в кровле.

Для предохранения потолка от возгорания укладывают распушку. Распушка – это расширение внешних стенок трубы, которая обеспечивает еще и устойчивость конструкции. Самое широкое место распушки должно располагаться на уровне потолочного материала. После завершения укладки распушки дымоход закрепляют обрезными досками. Далее распушка сужается, труба выравнивается к начальному значению.

Внешний периметр дымохода выкладывают до появления материала кровли. Наверху сооружают конструкцию, которая будет служить для отвода дождевых вод. Она имеет увеличенные размеры примерно на четверть кирпича. Выкладывают конструкцию по аналогичному принципу с распушкой. Ее высота взаимосвязана с углом наклона кровли.

Стоит учесть важный нюанс: начало конструкции должно располагаться от низа кровли и выступать над верхней точкой в несколько рядов.

Далее выкладывают шейку дымохода. Поверх конструкции допускается установка металлического колпака. Стыки кирпичного дымохода и кровельной конструкции важно тщательно герметизировать. Выбирайте способы проведения работ и дополнительные элементы в зависимости с типом кровельного материала. Методы этой работы различны, решения по применению того или иного способа принимаются на месте проведения монтажа трубы.

Правильно установить кирпичный дымоход своими руками сложно. Помимо этого конструкция отличается дороговизной. Поэтому не стоит приступать к кирпичной кладке, если вы видели кирпич и мастерок только на видео. Современные материалы позволяют сооружать более простые и эффективные конструкции труб для бани.

После сооружения дымохода, а также некоторого времени использования важно позаботиться о регулярной очистке системы. Самый проверенный способ почистить дымоход – применение механических инструментов. Для этого подойдут специальные ерши, гири, в некоторых случаях лом и кувалда.

Работа трубочистом – занятие грязное, потому из бани заранее все выносят, поверхности закрывают газетами или пленкой:

  • Самый простой метод – использование специального ершика, которым можно прочистить дымоход. Ершик достаточно вставить в трубу, затем надлежит аккуратно толкать его вверх, пока не иссякнет сопротивление из-за накопившейся сажи. Его не следует вертеть вокруг оси, иначе есть риск, что он застрянет в трубе, и его придется доставать частями.
  • Еще один действенный метод очищения дымохода – горение осиновых дров. Способ поможет при небольшом количестве сажи на поверхности трубы. При горении осиновых полен создается лучшая тяговая сила, которая способна вынести сажу из трубы.

  • Подобными свойствами обладают картофельные шкурки. Но для подготовки нужного количества материала придется вплотную заняться чисткой не одного килограмма овощей.
  • Частыми в применении стали современные способы защиты трубы от сажи с использованием химических средств. Современные препараты включают специальные компоненты, которые при сгорании выносят за собой сажу. Компоненты могут действовать в качестве разделителя сажи, она в результате сама отвалится со стенок трубы.

Считается, что лучшее время для чистки дымохода – после дождя. Во влажной среде проще осуществить уход за трубой. Своевременная чистка труб станет залогом качественного горения дров. Это позволит сохранить тепло в бане.

Дымоход для банной печи — это очень важный элемент конструкции всей бани. Ведь он выполняет функцию вывода угарного газа наружу и не дает оседать саже на стенках помещения. И для того чтобы правильно выбрать конструкцию, нужно ознакомиться, какие бывают виды дымоотводов, какой материал лучше применять и как правильно установить такую конструкцию.

Задача дымоотвода состоит в том, чтобы не допустить попадания угарного газа в баню. Для этого необходимо придерживаться требований строительных норм и правил пожарной безопасности.

Какие конструкции лучше для бани

Прежде всего, дымоход для банной печи должен выдерживать высокие термические нагрузки и иметь хорошую тягу. На сегодняшний день применяются следующие виды дымоотводов для бани:

Материалы таких конструкций обладают высокой жаропрочностью и теплопроводностью, а также не выделяют вредных веществ. Для устройства кирпичного дымоотвода используют специальный огнеупорный кирпич, который выдерживает высокие температурные нагрузки. Но процесс возведения конструкции из кирпича очень сложная работа.

Нужно правильно соблюдать всю технологию укладки, поэтому данный вид устанавливают не так часто.

Намного проще будет установить сэндвич дымоход, который состоит из двух нержавеющих труб, а между ними уложен слой утеплителя из минеральной ваты. Соединяются части сэндвич трубы с помощью таких элементов, как:

  • Колено;
  • Тройник;
  • Кронштейны;
  • Проходной патрубок;
  • Крышная разделка.

Для прочной фиксации все элементы закрепляются хомутами и специальными герметичными прокладками.

Сэндвич труба обязательно подбирается исходя из параметров печи.

Дымоход из стальных труб монтируется при помощи сварки, которая соединяет элементы между собой. При этом сварочные швы должны быть выполнены на высочайшем уровне, чтобы не допустить утечки.

Роль теплообменника для банных печей

Теплообменник для банной печи выполняет очень важную функцию, без которой не обходится ни одна баня. Это нагрев воды. По способу размещения теплообменники бывают:

  • Навесные;
  • Встроенные.

Преимуществом навесных конструкций является то, что теплообменник, который расположен на трубе дымоотвода, использует тепло выбрасываемых горячих газов. Путем контакта с раскаленной поверхностью трубы дымохода теплообменник подогревает воду, а далее она трубам выходит в навесной бак. Благодаря большому объему дымовой трубы, теплообменник быстро нагревает воду и длительное время удерживает высокую температуру.

Теплообменник, который находится внутри банной печи, отличается тем, что расходует тепло от нагрева печи.

Какой бы способ установки не применялся, обязательным условием правильной работы системы является наполнение ее холодной водой перед растопкой печи.

Соединяется теплообменник с помощью двух штуцеров, которые сверху и снизу крепятся к батарее либо навесному баку. Далее теплообменник работает благодаря циркуляции жидкости, которая нагревается или с помощью электрического насоса.

На сегодняшний день теплообменник устанавливают вместе со следующими конструкциями:

  • С кирпичной банной печью;
  • С металлической печью.

Достоинствами металлической печи являются:

  • Быстрый разогрев бани;
  • Простота установки;
  • Компактность;
  • Эстетичность.

Благодаря всем вышеперечисленным качествам, а также имея множество разновидностей и модификаций, металлические печи с каждым годом все больше вытесняют кирпичные установки с рынка строительных материалов.

Монтаж дымоотвода для бани

Монтаж дымоотвода для бани следует выполнять строго в соответствии с требованиями строительных норм. Дымоход для банной печи выполняет очень важную функцию — выводит дымовые газы наружу, которые образуются в процессе сгорания топлива. Поэтому крайне важно при установке конструкции соблюдать правила пожарной безопасности.

На сегодняшний день наиболее популярным является сэндвич дымоход. Но банная печь имеет очень высокие температуры горения, поэтому для установки конструкции необходимо подбирать особо термостойкие трубы. По способу установки дымоходы для печи делятся на такие виды, как:

  • Внутренние;
  • Наружные.

Внутренний способ является классическим вариантом установки конструкции. Его преимущество заключается в том, что дополнительно обогревается помещение. Но такая конструкция более трудоемкая в монтаже.

При наружном способе установки дымовая труба выводится через стену на улицу. При проходе дымохода через стену обязательным условием является качественное утепление трубы. Минусом такой установки является то, что труба не сможет отдавать тепло в помещение и соответственно увеличится расход топлива.

Внутренний и наружный дымоход

Баня в русской культуре давно уже стала своеобразным национальным элементом.

И если раньше нашим предкам приходилось ждать, пока догорят последние головешки и только тогда начинать принимать водные процедуры, то с появлением дымохода положение вещей кардинально изменилось.

Его устройство отвечает за вывод угарного газа наружу, минимизируя возможные риски «угореть», и позволяет содержать помещение в чистоте , не давая саже оседать на его стенах.

Устройство дымохода банных печей: какая конструкция лучше?

Во всей конструкции бани дымоходу отведена немаловажная роль — вывод продуктов горения.

Кроме того, умело манипулируя с потоками воздуха посредством дымоходной трубы можно регулировать расход топлива и способность печи отдавать тепло.

Благодаря дымоходу поддерживать огонь можно даже во время процесса парения в бане.

Устройство дымоходной трубы зачастую варьируется относительно типа и материалов изготовления. В зависимости от способа установки , дымоходы подразделяют на:

  • внутренние , что позволяет обеспечить дополнительный обогрев помещения, но создает повышенную угрозу пожарной безопасности;
  • внешние , которые не несут угрозы пожара, но потребуют дополнительного топлива для прогрева.

С точки зрения технологии внутреннее расположение дымоотвода сложнее, но позволяет сохранить ценный ресурс — тепло. В условиях дороговизны энергоресурсов этот фактор оказывает значительное влияние при выборе типа конструкции дымохода.

Важно! При выборе установки наружного дымохода , дымоотвод дополнительно утепляют с использованием минеральной ваты, а трубы проводят снаружи, по фасаду строения.

Устройство дымоходных труб различается так же в зависимости от материалов изготовления. Их существует немалое количество, но принципиально выделяются две конструкции — кирпичный и дымоход из металлической трубы .

Схема кирпичной конструкции

Главное достоинство кирпичного дымоотвода — жаропрочность и теплопроводность.

Однако стоит отметить, что возведение такого типа дымоходной трубы — дело очень трудоемкое и кропотливое . Такие дымоходы, как правило, используют для металлических и каменных печей.

Основным материалом при постройке выступает огнеупорный кирпич, а также используется раствор на основе глины или специальных «печных» смесей.

Во время возведения дымохода необходимым моментом является соблюдение идеальной ровности кладки как конструкции в целом, так и отдельных ее функциональных элементов.

С целью сгладить плоскости и уменьшить количество сажи и конденсата, скапливаемых в дымоходе, изнутри трубу оштукатуривают , сглаживая швы и неровности. Кроме того, это положительно скажется на тяге.

Схема металлического дымохода

Металлические дымоотводы просты в установке и обойдутся на порядок дешевле . Однако в отличие от кирпичной конструкции, металл обладает очень высокой теплопередачей. Нередки случаи возникновения пожара в результате подгорания металлической трубы дымохода.

Дымоходы из стальных труб устанавливаются непосредственно поверх печи. Чаще всего требуется сечение в 115 мм , но этот показатель может варьироваться в зависимости от мощности источника тепла или конкретных рекомендаций производителя.

Фото 1. Схемы двух вариантов установки металлического дымохода: внутри дома и снаружи.

Как показывает опыт, лучшим материалом для изготовления такого рода дымоотвода являются трубы из нержавеющей стали . Ее структура может быть одинарной, при условии хорошей изоляции. Однако существует более практичное решение — сэндвич труба . Такой канал, по сути, состоит из двух труб разного диаметра, а пространство между ними наполняется материалами тепловой изоляции, в частности — минеральной ватой.

Существует ряд особенностей и требований , которые выдвигаются к стальным дымоотводам:

  • внутренняя толщина стенок должна быть от 0.8 мм ;
  • сталь должна быть устойчивой к температурам до 850°С включительно;
  • показатель толщины базальтового наполнения должен начинаться от 50 мм , а его плотность — от 120 мг/м3 ;
  • модель наружной трубы лучше выбрать так же из нержавеющей стали .

Установка дымохода для бани из сэндвич трубы

Дымоотвод из стальных труб является оптимальным вариантом в соотношении цена-качество, и требует наименьших трудозатрат.

Вам также будет интересно:

Предварительная подготовка: измерения диаметра, выбор инструментов

Перед тем, как браться за самостоятельную установку дымохода, необходимо уделить время тщательной проектировке этого предприятия:

  1. Измерьте расстояние между коньком крыши и патрубком печи, затем прибавьте еще 50 см и получите общую высоту дымохода.
  2. Разделите трубу на верхнюю и нижнюю части , которые в дальнейшем будут крепиться хомутом на средней высоте чердака. Верхнюю часть утеплите .
  3. Рассчитайте размер защитного кожуха по формуле d * 3,14 + 30 мм , где d — диаметр трубы с учетом утеплителя.
  4. Сделайте две оцинкованные заготовки для обеих частей. Их размер должен быть чуть больше, чем отверстия в перекрытиях.
  5. Заготовьте металлическую полоску для хомута шириной в 20 см , а ее длина вычисляется по формуле P + 30 мм , где P — окружность внешней трубы.
  6. Вырежьте 4 кольца из оцинковки , которыми в дальнейшем будет закрепляться утеплитель.
  7. К нижнему краю верхней трубы приварите полоску шириной в 4 см , в которую будет вставляться верхний торец нижней части трубы.

Кроме того, в работе вам пригодятся такие инструменты:

  • болгарка;
  • набор слесарных инструментов;
  • оцинкованный лист с толщиной 0.8 мм ;
  • лист стали с толщиной 2 мм ;
  • ножницы по металлу;
  • металлическая труба из нержавеющей стали;
  • минеральная вата.

Порядок и правила выполнения работ своими руками. Где ставить шибер?

Тщательно подготовившись, можно приступать к монтажу и установке дымоотвода. Для этого следует выпилить в потолке и кровле отверстия размером 450*450мм.

По этим же размерам нужно вырезать две металлические заготовки . В одной из них делается круглое отверстие, в другой — овальное (она крепится к скату крыши).

На трубу надевается утеплитель и крепится оцинкованным кожухом , а торцы прикрываются металлическими кольцами с вогнутыми внутрь краями. Затем она насаживается на патрубок печи, а ее верхняя часть помещается в проход на потолке. После чего отверстие закрывается заготовкой из оцинковки.

В проход, расположенный на кровле, помещается труба с приваренной полоской металла. Нижняя и верхняя часть насаживаются друг на друга и плотно скрепляются хомутом . С внутренней стороны крыши отверстие закрывается металлической пластиной. Очень важно заполнить свободное пространство между дымоотводом и перекрытиями каким-либо негорючим веществом : асбестом, керамзитом, глиной.

Стоит упомянуть такое устройство в дымоходе, как шибер. Оно позволяет регулировать воздушные потоки и чаще всего имеет форму металлической задвижки.
