Крыша дома своими руками строительство: этапы изготовления мансарды. Красивая и удобная мансарда: устройство и расчёт Строим мансарду на даче














Есть единственная реальная возможность недорого увеличить жилые квадратные метры частного дома. Это в чердачном помещении организовать мансарду. В этой статье расскажем о том, как правильно провести строительство мансарды, чтобы это было недорого. Разберем два варианта: когда дом с чердаком уже эксплуатируется, когда дом только возводится. Рассмотрим всю технологическую цепочку: от выбора материалов до финишной отделки новых помещений.

Правила организации мансарды в старом доме

Что такое мансарда. Это помещение под крышей дома. То есть над ней, кроме кровельной конструкции ничего нет. Поэтому мансарду можно организовать в любом чердаке в независимости от того, под каким типом крыши он располагается. Главная задача – создать все условия комфортного проживания в мансардном помещении. То есть должно быть не только красиво и удобно, но зимой тепло, а летом прохладно, не говоря о присутствии необходимых коммуникационных сетях.

Чтобы сделать мансарду на старый деревянный дом или кирпичный, необходимо все тщательно продумать. Во-первых, нужно решить вопрос сооружения прочного перекрытия с укладкой напольного основания. Во-вторых, вопрос утепления крыши. Это две главные задача. После чего можно заниматься прокладкой систем отопления, водопровода и канализации, устанавливать кондиционер, проводить отделку новых помещений.

Полы в мансарде

Если говорим о деревянном доме, то перекрытия в нем сформированы несущими балками из брусов, на которые набиты доски. Деревянный настил обязательно утепляется. Такая же конструкция нередко встречается и в кирпичных домах. Но в большинстве случаев с кирпичными строениями используются бетонные плиты перекрытия, которые также утепляются.

Как быстро сделать полы в мансарде по балкам перекрытия.

    По уложенным брусам по их нижним краям набиваются так называемые черепичные бруски .

    Поперек на них укладывают доски плотно друг к другу.

    Закладывают гидроизоляционную пленку , которая будет выполнять функции защиты утеплителя от влажных паров воздуха, исходящих из комнат частного дома.

    Между балками на гидроизоляционный слой закладывают утеплитель (минвату или пенополистирольные плиты).

    Поверх балок укладывают пароизоляцию .

    Сверху поперек монтируют дощатый пол из шпунтованных досок. Можно использовать фанеру или плиты ОСП, на которые впоследствии уложат напольное покрытие (ламинат, линолеум, плитку или прочее).

Основная задача производителя работ – сделать пол ровным, прочным, теплозащищенным.

Если перекрытие дома – железобетонные плиты, то утепление проводят в следующем порядке. Все зависит от того, какой теплоизоляционный материал будет использоваться. К примеру, керамзит:

    перекрытие выравнивается бетонной стяжкой небольшой толщины (3-5 см);

    после высыхания последней вся площадь напольного основания закрывается гидроизоляционной пленкой в виде полос, которые между собой укладываю внахлест со смещением 10-15 см и закрываются скотчем;

    по периметру мансардного помещения укладывают бруски сечением 70х70 или 100х100 мм, их крепят к бетонному полу анкерами;

    в продольном или поперечном направлении укладывают те же бруски с шагом 1-1,5 м;

    в полученную ячеистую конструкцию засыпается керамзит средней или мелкой фракции;

    сверху обрешетка покрывается пароизоляционной мембраной ;

    поверх теплоизоляционного пирога по уложенным брускам набивается дощатый пол или плитный, листовой материал.

Если в качестве утеплителя будут использованы плитные теплоизоляционные материалы, то все делается точно также. Единственное, на что необходимо обратить внимание, плотное прижимание плит утеплителя к элементам напольной обрешетки, чтобы не остались мостики холода.

Утепление крыши

Если стропильная система крыши, обрешетка и сам кровельный материал находятся в нормальном техническом состоянии, то вопрос строительства мансарды на даче упрощается до минимума. Что для этого нужно сделать:

    в первую очередь все деревянные элементы кровельной конструкции обрабатываются сначала антисептическим составом, после его высыхания антипиренным ;

    по стропильным ногам укладывается пароизоляционная пленка так, чтобы она собой в точности повторила конфигурация стропильных ног, как показано на фото ниже;

    после чего между стропилами закладывают утеплитель , на фото ниже это тоже хорошо видно, главное – плотное прижимание материала к торцам стропильных ног;

    поверх двух уложенных материалов натягивают гидроизоляционную пленку ;

    после чего всю конструкцию закрывают плитным или листовым материалом , к примеру, это может быть гипсокартон, фанера, ДСП, ДВП, ОСП и прочее.

На нашем сайте Вы можете ознакомиться с самыми . В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Возведение мансардной надстройки

Итак, если строится новый дом или крыша старого не соответствует современным требованиям эксплуатации, то можно надстройку мансарды возвести, как говориться, «с нуля». Что для этого необходимо. В первую очередь проект. Нельзя вот просто так приобрести стройматериалы и начать строительство. Мансарда не является сооружением тяжелым, но это не значит, что к нему надо относиться с меньшей степенью ответственности.

Проект лучше заказать профессионалам, которые учтут несущую способность стен здания, фундамента и других строительных конструкции. И на основании этого создадут проект, который будет гарантировать, что старый или новый дом с мансардой отслужит верой и правдой не один десяток лет.

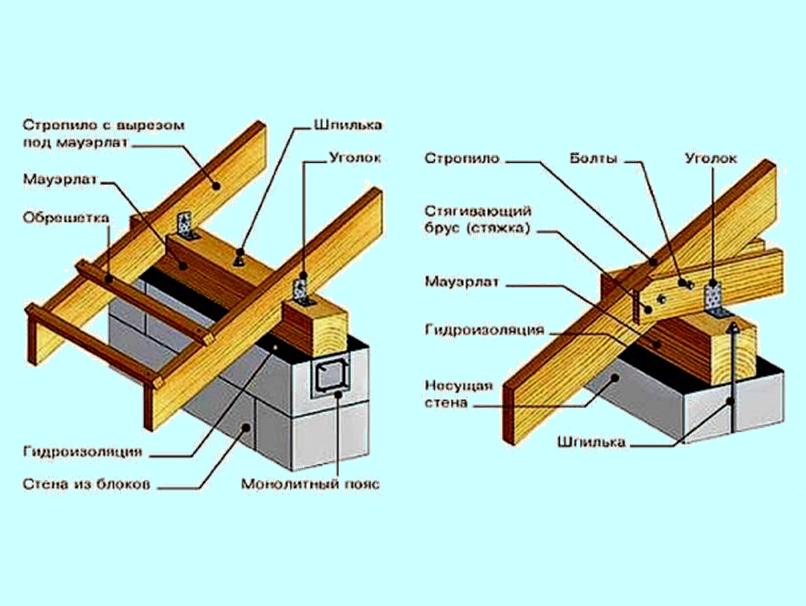

Монтаж мансарды начинают с укладки на стены дома мауэрлата. Это брус сечением 150х200 или 200х200 мм. Его крепят к стенам при помощи анкеров, которые заранее были установлены в армирующий пояс. Последний заливают по внешним стенам частного дома. Как это получается в конечном результате очень хорошо видно на фото ниже.

Проекты мансарды

Первая строительная операция проделана. Она проводится в независимости от того, какой конфигурации мансарда была запланирована проектом. Как уже было сказано выше, под любой кровлей можно жилые помещения организовать. К примеру, на фото ниже показана мансарда под односкатной крышей. Казалось бы, не совсем удачный пример, но и такие проекты существуют, а значит, это подтверждает, что жить можно под крышами любой конфигурации.

И все же есть одна конструкция, которую называют именно мансардной. У нее ломаная кровля, которую ни с какой другой не спутаешь.

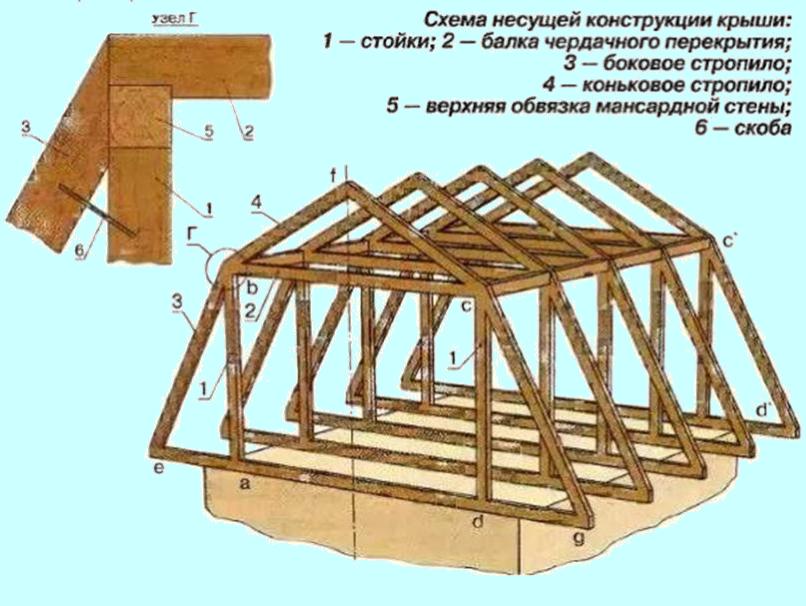

Строительство классической мансардной крыши

У крыши этого типа по два ската, разделенных на две части. Первая верхняя часть – с небольшим углом наклона, то есть покатая, у другой нижней с большим наклоном, то есть крутая. Это и есть главная сложность сооружения надстройки мансарды на старый дом или новый.

Решается эта задача так:

    В проекте должно быть точно указано место излома ската.

    Именно по этому месту от стены к стене укладывается несущая балка перекрытия . Их будет две под каждый излом.

    Вдоль каждой балки устанавливаются вертикальные стойки , определяющие полезную высоту мансардного помещения. Обычно это в пределах 2,5-3,0 м. Сечение балок – минимум 100х100 м, шаг установки в пределах 1,5-2,0 м. Проводят монтаж по две балки по мауэрлату между балками перекрытия.

    По верхним краям балок делается обвязка из бруса сечением 100х100 мм. Обвязка делается не только по периметру установленных стоек, но и между ними в поперечном направлении. Образовался каркас мансарды в виде короба из стоек.

    Посередине поперечных элементов верхней обвязки устанавливают короткие стойки , формирующие верхние скаты крыши. Чем длиннее стойки, тем круче скаты.

    На стойки устанавливают горизонтальный коньковый прогон .

    Монтируют стропильные ноги пологих скатов. Верхними краями они упираются в коньковый брус, нижними в верхнюю обвязку строения.

    Формируют крутые нижние скаты мансарды . Здесь также устанавливают стропила, которые верхними краями упираются в верхнюю обвязку мансардной конструкции, нижними в мауэрлат.

Видео описание

В видео показано детально, как надо сооружать классическую мансардную крышу:

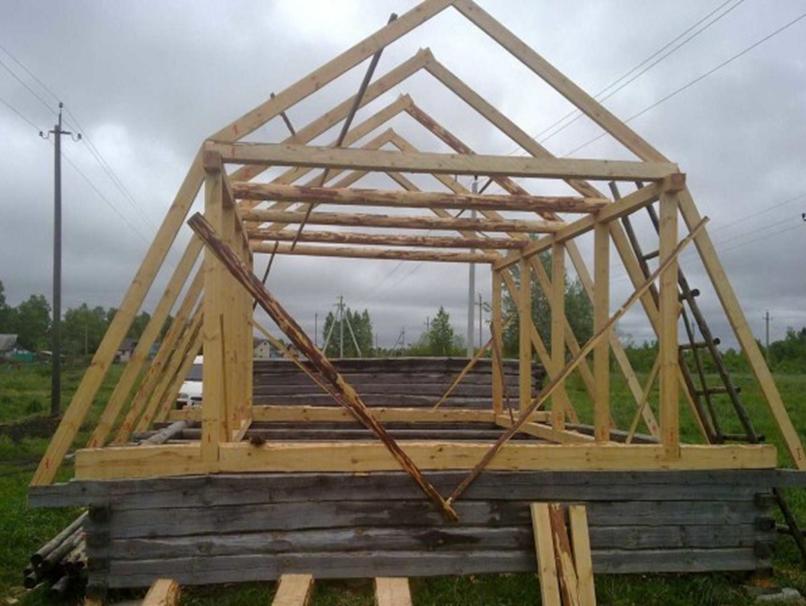

Итак, каркас мансардной конструкции готов. Остается сформировать полы помещения, провести утепление и покрыть крышу кровельным материалом. А уже потом переходить к финишным отделочным работам.

Как изготовить утепленные полы – уже было описано выше. Как провести теплоизоляцию мансардной крыши тоже. Но есть здесь один момент, который облегчает проведение теплоизоляционных мероприятий кровельной конструкции. Все дело в том, что крыша еще не покрыта, а значит, укладку пароизоляционной мембраны лучше провести поверх стропильной системы.

На фото ниже это очень хорошо видно:

    по стропилам поперек укладывают полосы пароизоляции , которые крепят к ним мелкими гвоздиками или стальными скобами при помощи степлера;

    поверх изоляции и стропил монтируют рейки , которые будут выполнять функции контробрешетки. Ее задача – создать вентилируемый зазор между теплоизоляционным пирогом и кровельным материалом, чтобы удалять просочившиеся через утеплитель влажные пары воздуха;

    по контробрешетке поперек стропил укладывают обрешетку ;

    проводят монтаж кровельного материала .

Остальные операции: укладка утеплителя и гидроизоляции проводят изнутри мансарды.

Схема сборки утепленной мансардной крыши

Формирование фронтонов

Это важная часть конструкции мансардной крыши. По сути, два фронтона – это стены нового помещения. А они должны соответствовать строгим требованиям жилых комнат. Именно в них устанавливают окна и двери. Последние только в том случае, если к мансарде пристроен балкон или терраса.

С утеплением все просто. Это как в каркасном доме:

    с наружной стороны укладывают пароизоляционную мембрану ;

    проводят внешнюю обшивку листовыми или панельными материалами: вагонка, фанера, ОСП и прочее;

    изнутри укладывают утеплитель ;

    закрывают фронтоны гидроизоляционной мембраной;

    проводят внутреннюю обшивку .

В принципе, мансарда готова. Остается отделать внутреннее пространство. Здесь нет строгих ограничений. Мансарда – помещение жилое, поэтому применяются любые дизайн-проекты и отделочные материалы. При этом можно соорудить горизонтальный потолок, можно оставить все, как есть, то есть со скатами, уходящими ввысь. Все на усмотрение заказчика. Как один из вариантов – проект в современном стиле на фото ниже.

Преимущества и недостатки мансарды

Основное преимущество – за небольшие капитальные вложения получить дополнительные жилые квадратные метры. Мансарда – конструкция каркасная, а значит, она не тяжелая. И если ее возводят на старый дом, то в большинстве случаев это не отражается на усилении фундамента и несущих стен строения. Если хорошо продумать внешнюю отделку всего здания, то не будет заметно, что надстройка была возведена позже основного дома.

Что касается недостатков, то по способу возведения классическая мансардная крыша сложнее одно- или двускатной. Здесь используется большое количество различных элементов, которые придется подрезать, подгонять под требуемые размеры, что приводит к образованию большого количества отходов.

Видео описание

В видео специалист рассуждает о преимуществах и недостатках домов с мансардными надстройками:

Заключение по теме

Итак, мы постарались разобраться со строительством мансард на старом доме (с проектами мансард, с указанием некоторых важных нюансов сооружения). Дома с такими надстройками сегодня растут, как грибы после дождя. Они популярны, они дают возможность сэкономить на возведении. Главное – проект, в котором учтены все строительные моменты в соответствии с нормами и правилами.

Если у вас есть загородный дом, то вы наверняка не раз задумывались о превращении чердачного помещения в уютную мансарду . Это прекрасная альтернатива строительству второго этажа. Мансарда своими руками позволит значительно расширить жилую площадь, увеличить количество комнат, изменить внешний облик дома. Ее можно использовать как кабинет, детскую, обустроить зимний сад , место для посиделок с друзьями… Как построить мансарду и воплотить в жизнь эти мечты - читайте в данной статье.

Мансарда или мансардный этаж - помещение, построенное под крышей дома. Это понятие ввел французский архитектор Франсуа Мансар, который еще в XVII веке придумал назначение чердаку. А сегодня мансарды активно используются для расширения жилого пространства, повышения комфорта дома.

Строительство мансарды своими руками: этапы

Для того чтобы мансардный этаж стал функциональным, его необходимо построить или переоборудовать. Постройка мансарды - сложный технологический процесс, требующий точных расчетов, это под силу далеко не каждому. Возведение мансарды состоит из таких этапов:

  • демонтажа старой кровельной системы;
  • укрепления стеновых конструкций;
  • утепления и гидроизоляции помещения;
  • строительства торцевых стен;

Что нужно знать, перед тем как сделать мансарду своими руками

Существуют общие правила. Устройство мансарды предпочтительно планировать на стадии проектирования дома. Это даст возможность правильно сделать расчет ее несущих конструкций и правильно организовать стройку. Если дом с мансардой строиться по готовому чертежу, он предусматривает использование дополнительных укреплений.

Схема крыши чердачного этажа, стройка дома из бруса

Но и на готовом доме может быть сооружена надстройка мансардного типа. В каком случае можно достроить мансардный этаж?

Если предполагается строительство данного помещения в готовом доме, необходимо учитывать несколько важный факторов. Строительство мансарды требует не только соблюдения определенной технологии выполнения работ, но и оценки состояния дома перед постройкой. Необходимо провести расчет, который покажет, выдержит ли дом пристройку этажа. Производится проверка фундамента и стен здания.

Если это старый дом, то стены конструкции ветхие, они не выдержат веса мансардного этажа. Старый фундамент при строительстве чердачной конструкции может дать трещины и «поплыть».

Строительство мансардного этажа своими руками также не рекомендуется на зданиях, сооруженных из кирпича и из пеноблоков. Причина в том, что это очень хрупкие материалы, из которых не могут быть выложены несущие стены.

Надстройка мансардного этажа, фото

Важно: На этапе проектирования следует предусмотреть отдаленность всех коммуникаций от мансардного этажа. Также на данной стадии определяются с конструкцией крыши , ее элементами, внешним видом, чтобы она гармонично сочеталась с домом.

В проект строительства должны входить утепление и отделка мансардного этажа . Пристройка должна быть качественно изолирована, чтобы в ней сохранялось тепло, а сама конструкция могла дышать.

Как сделать мансарду своими руками качественно

Устройство мансардного этажа требует использования следующих материалов:

  • стеновых панелей для обшивки торцов здания;
  • балок для строительства мансардной кровли;
  • деревянных перекладин;
  • кровельного материала для крыши;
  • утеплителя для стен и скатной кровли ;
  • изоляционных материалов;
Учтите: Материалы для строительства должны быть легкими, чтобы не утяжелять перекрытие между этажами.

Проектирование

Строительство мансарды из дерева начинается с разработки проекта. На этапе проектирования производится расчет, выбор конструкции кровли.

Конструкция кровли

Построенное помещение может быть треугольной, ломанной, ассиметричной формы , занимать пространство над всем домом, или только над его частью. Это зависит от типа кровли.

Самая простая конструкция - односкатная. Она представляет собой плоскость, зафиксированную на несущих стенах разной высоты, и наклоненную в одну сторону.

Строим мансарду своими руками - односкатная конструкция

Наиболее распространенной является двухскатная крыша, которая состоит из двух наклонных плоскостей, неправленых в противоположные стороны.

Уютный загородный дом с двускатной крышей

Встречается и ломаная конструкция мансарды. Используется она в небольших домах и состоит из двух и более частей, которые образуют ломаную линию.

Ломаная крыша применяется для увеличения чердачного помещения, или в декоративных целях

Встречается в строительстве загородных домов и четырехскатная крыша.

Крыша, имеющая четыре ската, делает чердачную конструкцию удобной для проживания

Для придания дому оригинальной формы строят сложные конические, купольные и пирамидальные крыши.

Мансарда, имеющая купольное строение

Совет: При выборе конструкции кровли в процессе строительства, обязательно следует учитывать ее нагрузку на фундамент. Также важно соблюдать единую стилистику отделки кровли чердачного этажа и дома, чтобы она отвечала конструктивным и эксплуатационным требованиям.

Мансардная крыша может быть любой формы. Монтируется она на специальный каркас, сооруженный с учетом желаемых параметров будущей комнаты.

Как правило, крыша укладывается на каркас с углом ската 30-60˚и объединяет в себе собственно крышу, потолок и стены.

Оптимальным вариантом считается двускатная ломаная кровля, которая обеспечивает больше жилой площади. Для ее строительства используются наклонные стропильные системы , крепление которых производится на стены здания. Они должны быть достаточно крепкими, для того, чтобы выдержать вертикальную и горизонтальную нагрузку.

На заметку: Может понадобиться строительство дополнительных внутренних стен, которые будут использоваться как несущие конструкции, обеспечивающие опору кровли.

Строим мансарду - общая конструкция сооружения

Стропильная система - каркас кровли. В дальнейшем на нее крепят обрешетку и монтируют финишное покрытие. Строительный каркас обрабатывают специальными средствами для защиты от пожара, влаги.

Если монтаж мансарды изначально не входил в проект дома, следует позаботиться об установке лестницы , окон , а также тепло- и звукоизоляции помещения.

Для сохранения тепла в доме, в качестве кровельного материала следует использовать черепицу, шифер, пластиковые покрытия.

Важно: Работы по строительству чердачного этажа требуют высокого профессионализма и глубоких знаний технологии строительства. Возведение мансардной крыши своими руками, без опыта выполнения такого рода работ, может иметь нежелательные последствия.

Остекление

Поэтапное строительство крыши предусматривает и установку окон на чердачном этаже. Они бывают вертикальными и скатными. Угол их наклона должен совпадать с уклоном крыши. Располагаются окна на высоте 70 см, 1 м от пола.

Установка скатных окон позволяет пропускать больше света в помещение на верхнем этаже, к тому же, ночью из них отрывается прекрасный вид на звездное небо

Выбор окон для построенной мансарды полностью зависит от предпочтений владельца дома, однако не следует забывать о том, что они должны быть качественными.

Устройство окна чердачного этажа

Когда помещение построено и установлены окна, выполняется присоединение мансардного этажа к остальному жилому помещению при помощи лестницы и выполнение отделочных работ .

О том, как правильно и качественно организовать строительство мансарды своими руками - видео:

Строительство мансарды - варианты

За короткие сроки может быть возведена каркасная мансарда своими руками.

Ее можно соорудить одновременно с постройкой дома из дерева или из бруса.

Деревянная каркасная мансарда своими руками, фото

Это идеальный вариант для быстрого и недорого расширения жилого пространства за счет достройки чердачного этажа.

Красиво и колоритно смотрится мансарда из бревна

Также дополнительный этаж можно надстроить на готовое основание дома из кирпича.

Деревянная конструкция на основании дома из кирпича и из газобетона

В больших домах с мощным основанием, каркас сооружения может изготавливаться из металла.

Металлический каркас чердачного этажа

Пример того, как из старого чердака обустраивается уютная мансарда своими руками - видео:

Итог

Чердачный этаж во многих домах уже давно перестал пустовать - его стали использовать как дополнительное функциональное помещение . Достроить мансарду в доме, или на даче своими руками даст возможность получить полноценный второй этаж, который можно использовать по своему усмотрению.

Устройство мансардной крыши позволяет ощутимо увеличить полезную площадь и рационально организовать пространство малоэтажного дома. Однако ее строительство нередко пугает домашних мастеров слишком сложным и трудоемким процессом.

Опасаться не стоит, ведь результат обеспечит красивой крышей и удобными дополнительными помещениями. А для того чтобы итог работы радовал хозяина и домочадцев, нужно знать, по каким правилам сооружается стропильная система мансардной крыши, каким способом ее проще и лучше устроить.

При упоминании мансардных крыш мы моментально вспоминаем пятиугольную двухскатную конструкцию внушительных размеров над срубом, бетонными или кирпичными стенами. Зрительная память подсказывает, что у скатов ее непременно должен быть разновеликий уклон, т.е. нижняя часть крыши просто обязана быть намного круче, чем верхняя. Из-за разницы в углах наклона формируется выпуклый излом, подаривший крыше народное название «ломанной». Термин обоснованно перекочевал в технические определения мансардных сооружений. Он отражает суть привычного стандарта в устройстве, но с конфигурацией зачастую не имеет ничего общего. Несмотря на то, конструкция всех мансардных крыш в обязательном порядке включает две части, визуально их наличие не всегда можно определить.

Чисто по внешним показателям преобладающее количество мансардных конструкций можно разделить на:

  • Треугольные крыши, нижняя и верхняя часть которых имеет равнозначный уклон. Внешне они напоминают традиционные двухскатные сооружения без изломов в плоскости скатов.
  • Пятиугольные крыши со скатами, имеющими выпуклые углы. Эта категория ярко проявляет наличие в конструкции двух состыкованных частей.

В обеих указанных разновидностях стропильная система состоит из двух водруженных друг на друга ярусов. Нижнее сооружение формирует полезное пространство жилой мансарды высотой от 2 до 2,5м, чтобы перемещаться внутри него было не затруднительно. Второй ярус создает форму верха крыши, ему позволено быть произвольной высоты.


Варьируя угол наклона верхних и нижних стропильных ног, можно получить оптимальную на собственный взгляд форму крыши. Считается, что лучше всего выглядит пятиугольная мансарда, углы которой соприкасаются с воображаемой окружностью.

Отметим, что принцип строительства ломанной крыши подходит не только для двухскатных стропильных систем. Интерпретируя базовый метод мансарду можно организовать в вальмовых, односкатных, шатровых и прочих кровельных конструкциях.

Иногда под мансарду переделывают уже существующее сооружение, в возведении которого не использовалась «ломанная» технология. Однако эти крыши априори к мансардному разряду отнести нельзя. Правда, никто не мешает при достаточной мощности стропильных ног использовать ригели скатных стропильных систем в качестве потолочных балок, а опоры дополнительных прогонов в качестве бруса для обшивки мансарды.

Выяснили, что главный признак мансардной крыши это наличие двух смежных стропильных конструкций, соединенных в треугольник или пятиугольник симпатичной хозяину формы. В их строительстве используется типовые :

  • Наслонная, согласно которой строят нижний ярус мансарды и используют в устройстве верхней части.
  • Висячая. В соответствии с ней строят только верхнюю часть конструкции.

Если для упрощения разрез мансардной крыши разделить на две половины, внизу получится трапеция, а вверху треугольник. Наклонным сторонам трапеции разрешено быть исключительно наслонными, а сторонам треугольника наслонными и висячими.

Базовые схемы стропильных систем

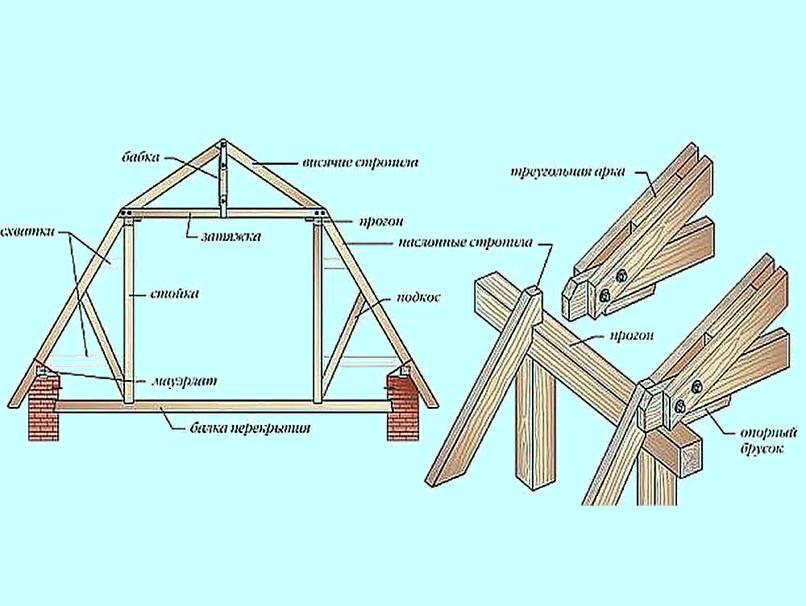

«Классикой жанра» по праву считается пятиугольная схема стропильной системы мансардной крыши со стойками-подпорками, образующими стенки внутреннего помещения. Ее разрез условно делится на простейшие геометрические фигуры. В центре прямоугольник, по бокам которого расположены два зеркально развернутых прямоугольных треугольника, сверху равносторонний треугольник.

Стандартная мансардная конструкция

Наслонные стропила нижней части конструкции опираются внизу на мауэрлат, а верхней пяткой на правый или левый прогон. Часть каркаса мансардной крыши, венчающую сооружение, выполняют висячие стропильные арки. Их дополняют бабкой-подвеской посредине, если им предназначено перекрывать пролет более 3м. Бабку нельзя соединять с затяжкой арки врубкой, как опорную стойку. Ее работа заключается в предотвращении провисания затяжки – это не опора, а подвес.

Подпорки-стойки наслонных стропилин нижней части опираются через лежень на перекрытие. При необходимости увеличить устойчивость под подпорки монтируют подкосы. С лежнем и прогонами стойки соединяются врубками, места соединения дублируются металлическими уголками и зубчатыми пластинами. Если перекрытие бетонное, под лежень подстилается битумная гидроизоляция. Лежень может быть уложен не на перекрытие, а на кирпичные столбики или на выравнивающие доски. При устройстве мансарды по деревянному перекрытию можно вообще обойтись без лежня и врезать стойки непосредственно в балки.

На довольно крутые нижние части скатов мансардных крыш практически не действует снеговая нагрузка, осадки ведь на них не задерживаются. Однако у круто установленных стропилин есть другая беда – порывистые ветра будут стремиться перевернуть и сорвать крышу. Поэтому к креплению системы к мауэрлату отнестись нужно очень серьезно. В мансардной ситуации к стенам скрутками привязывается каждая стропилина, а не через одну, как у обычных скатных конструкций.

Способ выноса стропил за линию стены

Нередко бывает, что запланированная мансардная конструкция формирует слишком узкое внутреннее пространство. Его можно расширить путем выноса стропильных ног за пределы стен. Т.е. опираться стропильная нога будет не на мауэрлат, а на балки верхнего перекрытия. Этот случай по идее вообще не нуждается в мауэрлате. Зато усиливающие подкосы в схеме с выносом стропилин применяют беспрекословно, потому что под крайней частью боковых треугольников никакой опоры нет совсем.

Установку мауэрлата можно упразднить, а вот заливка монолитного ж/б пояса для крепления балок к кирпичным стенам весьма желательна. Балки перекрытия к монолитному поясу крепятся анкерами, в них врубаются опорные стойки максимум на 1/3 толщины бруса. Важный момент: вынос стропилин за стену просто обязан сформировать карниз для деревянных домов шириной не менее 0,5м, для бетонных и каменных минимум 0,4м.

Технология сооружения стропильной конструкции с выносом стропильной ноги за стену:

  • Устанавливаем крайние балки перекрытия, определяющие контур карнизных свесов. Т.к. перекрытие будет нагруженным, сечение балок принимаем от 150×200мм. Если при укладке стартового бруса выявится, что стены не формируют идеальный прямоугольник, стремимся изменением положения балок исправить огрехи.
  • По натянутым между закрепленными крайними балками шнуркам укладываем и фиксируем остальные бруски. Контролируем высоту и шаг укладки балок перед креплением. Расстояние между элементами перекрытия равно шагу между стропильными ногами. Для утепленных крыш оптимальный шаг установки стропилин 0,6м, потому что он равен ширине . Если стропила будут монтироваться с подобной частотой, их можно сделать из доски 50×150мм.
  • От левого и правого края откладываем расстояние, равное длине короткого катета прямоугольного треугольника. В отмеченных точках аккуратно стамеской выбираем гнезда на треть высоты балки под крайние опоры.
  • Изготовим опоры путем вытески шипов. Их нужно сделать по размерам выбранных гнезд. Для изготовления угловых опор подойдет брус сечением 100×150мм, из него же следует сделать две несущие опоры для фронтонных сторон крыши. Под рядовые стойки достаточно бруса 50×100 мм. Материал для опорных элементов должен быть длиннее проектной высоты на длину шипа, но лучше на 10см на случай ошибок при стеске.
  • Устанавливаем угловые стойки и скрепляем их временными распорками. Соединяем стойки шнуркой.
  • По шнурке отвесом выверяем в балках точки выборки гнезд под рядовые опоры и выбираем указанные отверстия.
  • Устанавливаем рядовые стойки и две несущие опоры в центрах фронтонов мансарды.
  • На установленные опоры укладываем прогоны – доски сечением 50×150мм. Крепим прогоны уголками. Необязательно использоваться столько же гвоздей, сколько в уголках отверстий. Достаточно двух-трех на каждую плоскость. В результате укладки доски получается каркас стен будущей мансарды.
  • Соединяем установленные друг против друга опоры брусками, прикрепив их к прогонам уголками. Эти элементы будут выполнять функцию ригелей, работающих на растяжение. Потому для их изготовления потребуется пиломатериал 1го сорта сечением 100×150мм. Под каждый установленный ригель нужна временная опора из дюймовки 25×150мм.
  • Сверху ригели временно скрепляем все той же дюймовкой, отступив от краев каркаса 20-30см. Временный редкий настил из одной-двух-трех досок нужен для удобства монтажа верхней части стропильной системы.
  • Делаем из дюймовки шаблон для стропилин нижнего ряда. Для этого прикладываем доску-заготовку к торцу прогона и балки. Затем очерчиваем линии пазов, вдоль которых предстоит отпилить излишки. Примеряем, при необходимости подтесываем излишки.
  • По шаблону изготавливаем стропильные ноги. Если есть сомнения в безупречности строительства, то выпилить для начала лучше только верхний паз. Поместив стропилину на положенное ей место, можно будет потом скорректировать нижний паз по факту без нежелательной порчи материала.
  • Устанавливаем торцовые стропильные ноги, которые нужно будет опять соединить шнуркой.
  • Ориентируясь на шнурку монтируем стропильные ноги нижнего яруса мансарды.
  • Аналогично изготавливаем шаблон для верхней части стропильной системы. Для того чтобы найти линию верхнего спила, временно нашиваем на фронтонную опору доску.
  • Делаем зеркального собрата для предыдущего шаблона. Опираться стропила верхнего яруса будут друг в друга.
  • Примеряем оба шаблона на крыше. Если все в норме, изготавливаем по ним требующееся количество верхних стропилин из доски 50×150мм.
  • Сооружаем верхний ярус стропильной системы.
  • Для того чтобы ригели не провисали, монтируем к каждой верхней ферме бабки требующегося размера. Жестко пришиваем их только к коньковой зоне, низ не должен быть жестко закреплен.

Дальше стропильные ноги прикручиваются к стенам проволочными связками. Затем устанавливается каркас фронтона, по которому его нужно обшить. В завершении монтируется обрешетка с шагом, соответствующим характеристикам кровельного материала.

Метод с каркасными модулями

Технология отличается от предыдущего способа тем, что на перекрытие устанавливаются не отдельные опоры, а полностью подготовленные к креплению модули-блоки боковых стен будущей мансарды.

Блочный метод устройства стропильной системы позволяет оптимизировать строительство мансардной крыши, потому что сооружение модульных элементов производится на земле. В спокойных условиях без ощущения высоты достичь точности узловых соединений легче.

Процесс устройства блочной мансардной крыши:

  • По заранее сделанному проекту изготавливаем рамы стенок мансарды. Продольные брусья по этой методе играют роль прогонов и лежней. Их вместе со стойками раскладываем на ровной площадке и отмечаем при помощи угольника гнезда под опоры боковых стен. По отмеренным линиям делаем пропилы.
  • Вырезаем на стойках шипы, размер которых обязан соответствовать размерам гнезд.
  • Соединяем продольный брус с вертикальными стойками, получаем две модульных рамы – это стенки мансарды.
  • Поднимаем рамы наверх, устанавливаем на предназначенное место. Временно фиксируем положение стенок распорками, затем прикрепляем их к балкам перекрытия скобами.
  • Стамеской выбираем на краях балок гнезда для установки нижнего ряда стропил. Расположить их надо в одну линию. Чтоб соблюсти геометрию проще сначала наметить их бензопилой, потом доработать стамеской.
  • Верхний стропильный ярус мансарды выполняем на земле, примерив предварительно заготовки к установленным элементам. Для точности подгонки к торцу будущей крыши временно прибиваем доску так, чтобы один ее края четко повторял центральную ось стропильной системы. Основание верхнего мансардного треугольника выполняет функцию растяжки. Длина его равняется расстоянию между наружными вертикальными плоскостями установленных рам. По краям растяжки выбираем гнезда, а на нижних пятках стропилин шипы.
  • Собираем стропильные фермы верхнего яруса, для надежности монтируем дополнительный ригель, коньковый узел усиливаем треугольной леревянной накладкой.
  • Пока не переместились на крышу, делаем заготовки стропильных ног. Примеряем их к разложенным на земле рамам. «Раскроить» их удобнее одним махом, прихватив несколько штук струбциной. Выпиливаем только верхний скос с учетом того, что опираться он будет частично на стойку стенки, частично на растяжку верхних стропильных ферм.
  • Примеряем нижнюю стропилину к торцу. Прорисовываем в зоне ее нижней пятки форму шипа, повторяющую конфигурацию гнезда в балке. Выпиливаем шипы.
  • Перемещаем на крышу фермы верхнего яруса и стропильные ноги нижнего яруса. Монтируем сначала фермы, прикрепив их к верхней обвязки стенок скобами, затем стропила нижней части, прикрепив их к балкам перекрытия все теми же скобами.

Последующие этапы строительства крыши выполняются по стандартным правилам. Подробно ознакомят с описанными принципами сооружения стропильной системы чертежи для мансардной крыши, наглядно представляющие конструкцию. Благодаря производству соединений врубкой вполдерева увеличивается прочность и жесткость каркаса в целом, что позволит не монтировать дополнительные подкосы.

Минус метода заключается в том, что готовые модули довольно тяжело транспортировать на крышу. Чтобы перенести туда собранные блоки без применения грузоподъемной техники потребуется минимум 4 человека.



Дощато-гвоздевая стропильная система

Строить мощную мансарду над небольшими дачными домиками нецелесообразно, но сэкономить место на малогабаритном участке все же хочется. Для хозяев небольших строений есть отличный вариант – легкая дощато-гвоздевая наслонная конструкция. Способ должен понравиться приверженцам экономии, потому что в сооружении не используется цельный брус.

Для изготовления каждого из опорных элементов используются две доски, между которыми установлены дистанционные отрезки бруска. Формируемая брусками полость объясняет, почему система легка в сравнении с цельными собратьями. Для обеспечения пространственной жесткости устанавливаются ветровые схватки, соединяющие опоры со стропильными ногами. Свой вклад в усиление конструкции в свою очередь внесет обрешетка.

Народный способ разработки макета

Для успешного результата работы очень желателен проект. Не факт, что представленные чертежи с размерами подойдут для обустройства конкретного дома. Типология в строительстве сейчас совсем не приветствуется. Если нет вообще никакой документации, лучше сделать хотя бы набросок будущей крыши, не забывая о высоте потолков в мансардном помещении. При этом:

  • Следует соблюдать пропорции, ведь слишком большая мансарда может превратить небольшой дом в несуразную, похожую на гриб постройку.
  • Нужно помнить, что нижняя часть мансардной крыши строится с использованием наслонных стропильных ног, а они оптически занижают свес и перекрывают верхнюю часть высоко расположенных окон. Ощутимого эффекта нависания не будет при устройстве мансарды по схеме с выносом стропил.
  • Не стоит забывать, что высота мансардного помещения обязана обеспечить свободу передвижения. Именно этот ориентир требуется для правильного определения высоты стоек мансардных стенок.

Подобрать наилучшие пропорции крыши можно народным шаблонно-макетным способом. Согласно ему на ровной просторной площадке раскладываются бруски или доски, повторяющие контур строения в реальную величину. Меняя углы, передвигая составляющие, можно добиться оптимальной конфигурации. Элементы нужно зафиксировать гвоздями и тут же померить длины балок, стропил, затяжек, стоек. Полученные размеры помогут в изготовлении шаблонов.


Расчеты и планировку стропильной системы под мансардную крышу продемонстрирует видео:

Приведенные нами базовые варианты и схемы устройства мансардной стропильной конструкции помогут определиться с выбором оптимального типа стропильной конструкции.

Мансарда - это жилое пространство под самой крышей. Оно позволяет существенно увеличить квадратуру площади строения без пристроек. Мансарду необязательно планировать в частном доме заранее, ее можно построить на старом здании с обычной крышей при уже существующей стропильной системе.

Бюджет таких работ выйдет сравнительно небольшим - ведь несущие элементы уже присутствуют, возможно, доработка потребуется лишь для утепления и приведения мансарды в жилое состояние. Мансарда своими руками - вполне реальный проект, который можно реализовать без привлечения квалифицированной рабочей силы, но с помощником.

Реконструкция крыши под мансарду без замены стропил

Прежде, чем приступать к строительству

Строительство мансарды своими руками на построенном здании начинают с внимательной оценки ситуации. Прежде всего следует убедиться в том, что старое строение успешно вынесет дополнительную нагрузку.

Дело касается и материала стеновых конструкций. Обычно и в фундамент, и в несущие стены закладывается достаточный запас прочности, который позволит обойтись без дополнительного укрепления. Однако, если сомневаетесь, лучше распределить возросшую нагрузку на дополнительные колонны, распорки, либо усилить балки перекрытия между нижним этажом и мансардным.

К кровле мансардной крыши предъявляются свои специфические требования. В случае несоответствия им существующих элементов придется избавиться от них и смонтировать новые, которые будут рассчитаны на новые нагрузки.


 Популярная мансарда с ломаной формой крыши

Мансардная крыша своими руками может быть построена по разным проектам. Форма подкровельного пространства зависит от того, как будет сформирована крыша, в частности, ее несущие элементы - стропила и балки. Наиболее удачная форма кровли требует воплощения двускатной схемы крыши с ломаной линией кровли. То есть угол расхождения скатов от точки конька на середине прогона сменяется более крутым, и свесы кровли опускаются на мауэрлат второго этажа очень круто.

Хотя односкатная кровля имеет преимущества в виде более простой конструкции стропильной системы, проект такого типа не нашел частого применения при устройстве мансард из-за целого ряда несоответствий задачам помещения. С ней не получится обеспечить высокий потолок, или ширина помещения будет минимальной. К тому же вес снежного покрова в данном случае значителен и требует увеличить сечение несущих балок, что приведет к удорожанию строительства мансардной крыши.

По этой причине многие предпочитают строить ломаную двускатную крышу, считая ее наиболее приемлемым вариантом для домов с мансардным помещением. Преимущество этой схемы мансардной крыши в том, что полезный объем пространства под крышей будет наибольшим, что приближает правильно спроектированную мансарду к полноценной комнате.


 Дом с полумансардной кровлей

Компромиссом можно считать вариант полумансардной крыши, когда часть стен мансардного этажа является продолжением коробки здания. При этом двускатная форма полумансардной кровли диктует наклонные боковые части потолка помещения.

Особенности стропильной системы мансардной крыши

Ломаная схема мансардной кровли хороша тем, что позволяет устроить свесы длиннее и расположить их под более крутым углом. Проект такого типа придает своеобразный вид всему дому. При этом, помимо эстетического фактора, низко опущенные свесы хорошо защищают стык между стеной и крышей от осадков. С другой стороны, парусность крыши при сильном ветре увеличивается, поэтому при разработке конструкции мансарды находят среднее решение, удовлетворяющее всем параметрам.


 Крутой свес ломаной кровли

Определяем углы наклона

Принимая решение, как сделать мансарду, необходимо определиться с величиной углов наклона скатов. Для этого следует разобраться с двумя базовыми факторами: погодными условиями с преобладающими направлениями ветров в регионе, где осуществляют стройку, а также материалами, из которых состоят лаги перекрытия, балки стропил и стены. Если зимой выпадает много снега, который лежит подолгу и не тает, то крышу делают более крутой.

Благодаря этому снег не скапливается толстым слоем и не увеличивает нагрузку на стропила. Принимая в расчет все климатические факторы и то, что в качестве стропил повсеместно используются доска стандартных сечений, либо брус, угол верхней части крыши делают 30 градусов по отношению к горизонту, а нижней части - 60. Указанные параметры демонстрирует нижеследующий чертеж.


Такое решение обеспечивает прочную конструкцию, которая при минимальном расходе древесины обеспечивает максимальную высоту потолков в подкровельном пространстве. По строительным нормам она должна быть не менее 2 м. Все, что ниже, считается чердаком, а не мансардой, и для комфортного проживания не подходит. Наоборот, по возможности потолок приподнимают до отметки в 2,2 - 2,3 метра, так как рослым людям будет неудобно находиться в низком помещении.

Также следует помнить, что, чем круче скаты, тем выше конек. Это увеличивает парусность крыши, то есть сопротивление ветру.

Если в регионе ветры дуют постоянно, с большой скоростью или сильными порывами, крыша подвергается риску срыва, чего нельзя допускать. По этой причине выбор проекта мансардной крыши с указанными углами - оптимальный вариант.

Выбираем вид стропильной системы

В качестве материала для стропил при строительстве мансардного этажа своими руками в подавляющем большинстве случаев используют сосну, в силу ее дешевизны, приемлемого веса и легкости в обработке. Толщина балок выбирается обычно 40 - 50 мм, ширина - 200 - 250 мм. Чем мощнее стропила, тем больше разрешается делать шаг между ними, и наоборот. Определение точных параметров производится согласно СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.


Для устройства стропильной системы мансардной ломаной крыши применяют две схемы: наслонную и висячую. В висячей системе коньковая балка не опирается на стойки по центру, а жесткость конструкции обеспечивается затяжками, которые образуют со стропилами треугольник. Для длинных стропил такая система не подойдет из-за большой длины балок. В наслонной схеме по центру перекрытия возводятся несущие балки, на которые опирается коньковый прогон. Благодаря промежуточной опоре, крыша может выдержать большие нагрузки, но внутри мансарды будут опоры, либо цельная перегородка.


 Вариант размеров каркаса с висячими стропилами

Ломаная двускатная крыша устроена чуть сложнее, чем прямая. Дело в том, что в первой нет жесткой треугольной конструкции. По этой причине висячие стропила можно делать лишь в том случае, если ширина затяжки не более 4,5 м. Этот параметр соответствует ширине мансардной комнаты. Однако даже в случае меньшего параметра потребуется установка вертикальных стоек, соединяющих точку излома кровли с лагами пола.


 Стропильная система с подкосами

Для дополнительной прочности, если кровельное покрытие многослойное и тяжелое, делают схватки - горизонтальные раскосы между нижними наклонными лагами и вертикальными стойками. Иногда в конструкцию стропильной системы включают бабку - стойку между коньковым прогоном и затяжкой. Ее установка имеет смысл только в случае тяжелого конька и широкой крыши, во всех остальных случаях жесткости верхнего треугольника достаточно.


 Пример простой стропильной системы

Основы расчета ломаной крыши дома

Для кровли дома, ширина которого не превышает 6 м, можно сделать приблизительный, прикидочный расчет для того, чтобы представить ориентировочное количество материала для строительства и денег, которые нужно будет на это затратить. В небольших домах, где нагрузка на стропила невелика, можно ориентироваться на изложенный выше опыт обустройства стропильной системы с учетом характеристик сопутствующих материалов, например, утеплителя и внешнего кровельного покрытия.

Один из основных параметров - шаг установки стропильных балок. Если в качестве теплоизоляции планируется использовать минераловатный утеплитель, то этот размер стоит подбирать, исходя из формата материала. Маты минеральной ваты имеют ширину 60 см, и они не требуют крепежа в момент установки, если вставляются плотно и держатся за счет силы упругости. Соответственно, шаг стропил стоит выбрать 57 - 58 см.

Ширина стропильной ноги должна позволять свободно уложить утеплитель с небольшим провисанием. Если мы говорим об Урале, Сибири, северных регионах, то базальтовый утеплитель укладывают в шахматном порядке двумя слоями по 100 мм каждый. Значит, балка должна быть не менее 230 мм толщиной.

В интернете встречаются утверждения о том, что утеплитель должен «проветриваться», поэтому ширина стропильной ноги должна быть выбрана с запасом. На самом деле, сам утеплитель может и не проветриваться, так как не боится влаги, но в то же время он несколько теряет свои теплоизоляционные свойства при увлажнении. Проветривание, которое в реальности нужно скорее древесине каркаса, обеспечивают, набивая на стропила обрешетку и контробрешетку, если ширины балок для этого недостаточно.

Брус для стоек и балок должен подбираться с толщиной не менее 80 мм по меньшей стороне. Допускается использование бруса 80*80, 80*100, 100*100. Последний вариант актуален для тяжелых кровель большой площади.

Точный подсчет всех элементов стропильной системы лучше доверить проектной организации, если Вы не имеете опыта в строительных расчетах.

При этом допущенная ошибка может дать знать о себе не только на этапе закупки материалов и возведения кровли, но и потом, когда потребуется дорогостоящий ремонт.

Схема монтажа мансардной крыши своими руками

Перед монтажом стропильной системы для мансарды своими руками, в первую очередь, сооружают мауэрлат - пояс из бруса, опоясывающий здание по периметру. Именно на нем крепятся нижние свесы стропильных ног. Мауэрлат абсолютно одинаков как для ломаной, так и для прямой двускатной крыши. В зависимости от материала стен, он имеет особенности в монтаже.

В домах, возведенных из бруса или бревен, отдельная мауэрлатная балка не требуется - ее роль успешно берет на себя верхний венец. В нем зарезаются проушины с нужным шагом, и крепятся концы стропильных ног на уголки или шпильки.


 Крепление мауэрлата и стропильных ног

В домах из ячеистых бетонов перед укладкой деревянного бруса по периметру требуется армопояс. Без него мягкий пористый материал стен может со временем продавиться, а крепление вырвет из раскрошившегося газо- или пенобетона. Делают его из бетона по опалубке, армируют двумя-четырьмя прутьями, лучше всего из стекловолокна, чтобы конструкция была легче.

Кирпичные и шлакоблочные стены армопояса не требуют. В этом случае перфоратором в торце стены готовятся отверстия, и мауэрлатный брус притягивается анкерами. К нему крепят стропила с помощью уголков, а также больших шурупов -«глухарей» с шестигранными шляпками под ключ или головку. Затягивать их удобнее гайковертом.

Сборка фрагментов крыши на земле

Есть несколько способов сборки каркаса мансардной крыши. Один из них - это сборка всех элементов на земле, поднятие их на крышу, укрепление временными распорками, а затем сквозной «чистовой» монтаж, который обеспечивает конструкции жесткость. Рассмотрим выполнение работ пошагово:

  • Первым делом собираются фронтоны. Они представляют собой верхние и нижние детали стропил, которые на линии излома скрепляются со стойками и затяжками. Все нижние концы досок и брусьев опираются на основание. В середине фронтонов обычно предусматривают мансардные окна.
  • Подготовленные сборочные узлы поднимают и крепят с одного и другого краев постройки. Основания фиксируют с помощью анкеров в стене, плюс добавляют временные распорки для удерживания конструкции.
  • Последовательно собирают «ребра» стропил и ставят в пропилы мауэрлата с предусмотренным шагом.
  • После того, как все элементы собраны, их сшивают продольными перемычками: коньковым брусом - вершины треугольников, соединительными балками - в местах стыка стоек и затяжек. Так конструкция приобретает необходимую жесткость.


Последовательный монтаж на месте

Во втором случае все части стропильной системы постепенно собираются на своих местах на крыше. В финале выходит готовая конструкция. Такой вариант легче в том случае, когда отдельные фрагменты весят много и не могут быть подняты без специальной техники. В этом случае пошаговая инструкция сборки такова:

  • Начинают с установки стоек на лаги пола второго этажа. Шаг такой же, как и у стропил. Верхние концы соединяются затяжкой - горизонтальным брусом. На этом этапе должна получиться прямоугольная коробка из ребер стоек и затяжек.
  • После этого монтируют нижние части балок. Они должны образовать со стойками и основанием треугольник - жесткую конструкцию.
  • За ними можно устанавливать верхние отрезки стропил. Для нужной жесткости они фиксируются укосами к затяжкам. Для широких крыш могут быть предусмотрены дополнительные ригеля. Также, если пролет затяжки слишком длинный, ставят балку, скрепляющую коньковый брус с затяжкой - это предотвратит ее провисание.


Для ломаной крыши не характерна проблема с нехваткой стандартной длины пиломатериалов - 6 м. Напомним, что стропило состоит из двух частей. Если же все-таки такое неудобство возникло, балки можно нарастить, поставив с обеих сторон латки той же толщины, что и балка, и стянув места стыков болтами и гайками через сквозные отверстия.

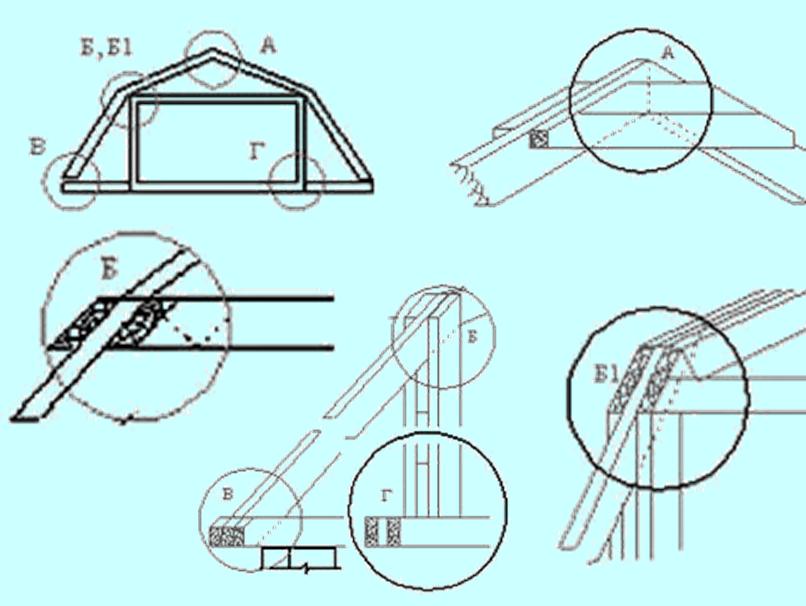

Чертежи важных узлов

Самые ответственные места, исполнение которых может потребовать схематичной визуализации, - это соединения нескольких плоскостей, а также места, на которые приходится большая нагрузка. На фото показаны чертежи таких соединений


Для скрепления деревянных балок и стоек используют разный крепеж. В порядке прочности и предпочтения можно расположить их в порядке убывания: болты с гайками и шайбами - шурупы и «глухари» - гвозди. Гвозди плохи тем, что через годы при усыхании и деформации древесины они склонны вылезать из отверстий. Полностью конструкция не развалится, но появится нежелательный люфт.

К мауэрлату стропила крепятся посредством мощных стальных уголков. Для удобства на нижнюю часть стропильной ноги набивают упорную планку, которая препятствует соскальзыванию окончания доски и позволяет тщательно затянуть весь крепеж.

Варианты окон мансардного этажа

Мансарда, будучи жилым помещением, должна быть хорошо освещена. СНиПы рекомендуют 10 %-ную площадь остекления от площади пола в комнате.

Самый простой способ впустить под крышу свет - предусмотреть окна во фронтонах. Если Вы предусмотрели несущие стойки, то поставить такое окно не составит никакого труда. Не потребуется ни специальная гидроизоляция, ни усиление конструкции мансардной кровли. Если окно будет только с одной стороны, эта сторона должна быть западной или южной, так в нее попадет больше света в течение дня.


Следующим популярным и привлекательным решением являются наклонные окна. Они не требуют изменения конструкции кровли. Также их преимущество - в большом количестве света, которое они обеспечивают. Однако при монтаже наклонных окон нужна хорошая гидроизоляция рамы. В регионах со снежной зимой рекомендуют ставить усиленные окна, так как при наличии толстого слоя снега им придется испытывать дополнительную нагрузку.


 Наклонные окна изнутри

Чем круче угол ската кровли, тем меньшей высоты можно делать окно. На пологих участках высота, напротив, должна быть больше. Обычно наклонные окна не делают шире межстропильного шага, так как это вызвало бы необходимость серьезного усиления соседних стропильных ног, на которые бы перераспределился вес крыши. Целесообразнее сделать два узких окна - света через них будет проникать столько, сколько нужно, а на конструкционные элементы влияния не будет.


 Окна дормер и наклонные

Иногда в мансарде делают окна дормер, для которых устраивают специальный выступ. Плюс состоит в вертикальном расположении рамы и возможности стоять перед окном в полный рост. Минус - необходимость изменения конфигурации кровли. На сплошной поверхности появляются сразу две ендовы - места встречи двух плоскостей, где возникает наибольшая опасность протекания.

Окно, подобное дормеру, но только навыворот, то есть утопленное внутрь мансарды, делают в том случае, если хотят обеспечить выход на балкон. Иных преимуществ у такого решения нет, так как света в помещения в этом случае попадает меньше, чем через стандартные наклонные окна.

Монтаж обрешетки и кровли

Следующим этапом строительства мансарды своими руками будет монтаж финишного кровельного покрытия. Первым делом на лаги перекрытия набивают гидроизоляционную мембрану. Она не должна пропускать воду к утеплителю, но через нее должен выходить пар. Поверх гидроизоляции вдоль лаг набиваются рейки. Затем поперек лаг крепится несущая обрешетка. Это может быть доска произвольной ширины и толщиной 15 - 20 мм. Благодаря наличию этих разнонаправленных слоев и обеспечивается вентиляция обратной стороны кровельного покрытия.


Данная схема подходит для жестких кровельных материалов: шифера, металлочерепицы, фальцевой кровли, профнастила. Для гибкой кровли нужна сплошная твердая подложка. Для этого используют плиты osb или листы фанеры, поверх делается экран, а сверху наплавляются элементы мягкой кровли.

Пошаговая инструкция по утеплению мансарды

Чаще всего при устройстве мансардной крыши частного дома предполагается ее утепление. При этом гидроизоляционную мембрану удобнее прибивать снаружи крыши. Однако, если Вы не сделали этого, то всегда можно смонтировать ее изнутри. Для этого рулоны мембраны раскатываются вдоль крыши и пристреливаются к лагам строительным степлером. При этом нужно оставить прогибы для утеплителя. Стыки проклеиваются специальной двусторонней лентой.


(3 оценили на 4,33 из 5 )

Создание мансарды – популярного вида помещения – своими руками на сегодняшний день не представляет трудностей. Давайте рассмотрим все этапы строительства, а также плюсы и минусы данной конструкции.

Особенности

Дом – это место, где нам хотелось бы окружить себя уютом, иметь возможность отдыхать с семьей и работать. Иногда это становится невозможным из-за недостатка квадратных метров. Как сделать жильё просторным и комфортабельным? Строительные технологии шагнули далеко вперед – появились ресурсы, позволяющие расширить занимаемые площади своими руками посредством пристроек. Но если земли недостаточно, тогда наиболее удачным вариантом станет мансарда!

В настоящее время - это модная конструкция для частных домов. Еще в XVII веке мансарда была задумана как способ расширения жилья для бедных слоёв населения. А благодаря французскому архитектору Мансар (фр. Mansard) переделка крыш в жилые апартаменты стала очень популярна и среди богатых. Отсюда, кстати, и пошло название – мансарда.

Многие задаются вопросом: «Мансарда или дополнительный этаж?». Сразу стоит уточнить, что это две разные вещи. Перед выбором того или иного варианта взвесьте все минусы и плюсы, за и против, учтите назначение вашего жилища (дача или постоянное место проживание), ваше семейное положение, а также бюджет. Намного экономичнее выйдет возвести мансарду, нежели полноценный второй этаж.

В этой статье мы расскажем вам, как существенно преобразовать полезную площадь при минимальных вложениях. А с выполнением всех необходимых мероприятий вы сможете справиться и собственными силами.

Монтаж и обустройство мансарды, фасад которой полностью или частично образован поверхностью наклонной крыши, – это обширный простор для фантазии и творчества. Столько места не должно пропадать зря! Здесь выйдет отличная студия, рабочий кабинет или место для хранения ненужных вещей. Но не слишком ли уж это расточительно - превращать драгоценные метры площади в склад?

Обычно чердачные помещения предоставляют детям, которые любят размещаться на высоких уровнях, и к тому же низкие балки взрослым часто доставляют некоторые неудобства. Этаж этот самый последний, а чем выше, тем, без сомнения, вид лучше. Наличие труб, соседство с крышей, выносной балкон, пологий потолок – все это станет стильным подспорьем для создания архитектурного дизайна.

Объективная оценка специфики и знание конструктивных качеств этого типа надстройки дают шанс, что все получится как нельзя лучше, не будет нанесен вред несущим стенам и фундаменту дома, а жилище прослужит долгое время. Поверьте, чердак – весьма полезная вещь!

Самое удачное решение – это каркасная мансарда. Прежде чем начинать разрабатывать план надстройки, вы обязаны удостовериться, что нижний этаж сможет выдержать дополнительную нагрузку. Ведь каждый человек, сталкивающийся с постройкой, знает, что основное здание размещено на несущей конструкции, которая рассчитывается, исходя из всей массы строения. Поэтому в начале строительства необходимо сделать нужные расчеты, а также проверить фундамент, нет ли на нем трещин или каких-либо разрушений. При необходимости основание нужно будет укрепить. На этом этапе лучше всего обратиться к профессионалам.

На основе того, как устроены крыша, внешний вид мансарды может быть различной. Как правило, мансарда занимает весь верхний этаж, хотя иногда встречаются варианты, расположенные по одну сторону от продольной оси здания. Нечасто можно увидеть мансарды, выходящие за пределы нижних конструкций.

Чаще всего крыша бывает двускатной либо ломаной. Более сложный вид двускатной конфигурации пользуется популярностью: крыша состоит как бы из двух плоскостей. Но каждую из них мы обсудим более подробно чуть позже. Окна, большие или маленькие, расположенные на потолке, пропускают вo много раз больше света, чем обычные окна в комнатах на нижних этажах.

При выборе кровельного покрытия соблюдайте гармонию, чтобы не нарушить сочетание формы мансардного этажа и крыши.

Также можно сразу утеплить помещение СИП панелями. В итоге у вас получится облегченная конструкция, которая состоит более чем на 50% из лёгкого пенополистирола, следовательно, не создает нагрузку на стены и перекрытия.

Есть несколько особенностей при проектировании, которые нельзя игнорировать.

  • отнеситесь серьёзно к теплоизоляции, которую следует усилить, ведь именно крыша часто «страдает» от нередких и порой сильных перепадов температуры;
  • немаловажно произвести на совесть гидроизоляцию, чтобы со временем утеплитель не намок;
  • между теплоизоляционным слоем и кровлей необходимо сделать вентиляцию надлежащим образом.

Параметры стропильной конструкции должны быть обусловлены дальнейшим сооружением теплоизоляции, которая размещается между брусовыми стропилами и имеет толщину не менее 20 см. Стропилы обязаны быть не менее 25 на 25 см.

Основные показатели древесины, важные для устройства системы, – это стойкость при изгибе и сжатии, нужная плотность и влажность.

Деревянные стропила, в свою очередь, требуют обработки антисептиками либо огнебиозащитными структурами и должны иметь границы огнестойкости.

Дизайнеры советуют оставлять целым пространство мансарды. Тем не менее если возникает необходимость разделения комнат, то возводить перегородки лучше при помощи гипсокартона.

Рассмотрим также недостатки данного вида подстройки:

  • из-за наклонной крыши, в отличие от обычного этажа, размер площади мансарды будет меньше;
  • высота должна быть оптимальной, иначе возникнут проблемы с закрыванием/открыванием дверей;
  • психологический фактор: иногда людям кажется, что не хватает воздуха, всякий раз хочется пригнуться, человек может ощущать дискомфорт;
  • независимо от типа покрытия кровли и даже правильного монтажа шумоизоляции звуки от дождя будут проникать в помещение;
  • важно грамотно продумать систему отопления;
  • лестница, ведущая на чердак, может быть слишком крутой, следовательно, небезопасной.

Варианты конструкций и материалы

Воспользовавшись советами специалистов, тщательно разработайте будущий проект чердачного помещения. После этого подготовьте дизайн мансарды, так как это не просто определенное количество квадратных метров, а индивидуальность фасада – гордость строения. От методов покрытия и материалов для кровли зависит внешний облик и интерьер.

Выделяют несколько видов кровли.

Односкатная

Простейший вариант, представляющий собой покатую площадь, закрепленную на несущих стенах. Преимущества: простота расчетов и монтажных работ, благодаря малому весу подойдет для строений на фундаментах упрощенного типа. Недостатки: не самый привлекательный внешний вид, чувствительность к нагрузкам (снег).

Двускатная

Один из самых распространенных вариантов. Такое строение представляет собой два противоположных ската, ложащиеся на служащие опорой стены здания и соединяющиеся наверху коньком. Материальные вложения в двухскатную крышу достаточно невелики, при этом выглядит она эстетически привлекательно. Устройство двускатной крыши включает: стропила, обрешетку, наклонные плоскости, мауэрлат, горизонтальные ребра, конек, ендовы, свесы.

Ломаная

Ломаная кровельная структура является подвидом двускатной крыши, но с более комплексной конфигурацией. Из-за формы и наличия ломаных линий и произошло это название. Такая крыша придает дому солидность и основательность.

Четырехскатная или вальмовая

Одна из самых крепких и устойчивых к сильному ветру и протечкам во время осадков кровельных систем, где вместо фронтонов устанавливаются два ската треугольной формы. Комплексный монтаж – минус данной конструкции: требует точности при расчетах стропильной системы и установке каркаса. По этой причине проектирование обычно доверяют профессионалам.

Многощипцовая

Среди всех конструкций самой сложной, но при этом самой вызывающей интерес считается многощипцовая. Она характеризуется наличием нескольких фронтонов (от 3 и более). Большой плюс заключается в способности одним уровнем закрыть несколько помещений. Но в целом этот тип мансард работает преимущественно на архитектурный стиль и дизайн.

Мансардную часть при этом разделяют на два вида. Она может быть:

  • одноуровневая – достаточно практичный вариант в исполнении, не требующий сложной разработки и серьёзных расчетов;
  • двухуровневая – это сложная в возведении постройка, проект которой создается сразу совместно с домом.

Нынешние строительные технологии позволяют сделать на мансарде разные виды балконов. Чтобы выбрать нужную конструкцию, следует рассмотреть проектные особенности нижнего этажа. И неважно, был ли балкон внесен в план предварительно, его можно будет сделать в конце всех этапов строительства.

Самый удачный вариант расположения – со стороны торца. В таком случае балкон будет напоминать лоджию. Его возводят вместе с мансардой, что позволяет использовать часть крыши как навес, а перекрытие этажа – как пол.

Другой тип постройки – вариант, когда балкон располагается в кровельной части. На стадии перекрытия крыши часть строения оставляют без покрытия, чтобы там можно было обустроить балкон.

Чертежи и расчёт

Основным параметром при планировании мансардного этажа является уровень потолка, оптимальная высота которого должна составлять не менее 2,5 м. Сделайте чертеж перед непосредственной постройкой, оцените всё и укажите точные расчеты, чтобы все удалось построить точно. Самый идеальный вариант – это ломаная двускатная крыша, но тогда должно быть установлено как можно больше несущих опор для достаточной надежности, так как такой вид кровли усиливает давление на стены.

В расчеты не забудьте включить систему вентиляции, а также окна и трубы печного отопления, если таковые предполагаются.

Сама высота надстройки не имеет предела, а вот нижние концы должны быть не менее 90 см.

План должен содержать все информацию об особенностях формы, геометрических размерах и углах уклона скатов.

После того как будет выполнен точный расчет стропильной системы мансардной крыши, следует закупить все необходимые материалы и подготовить крышу. Только после этого и можно приступать к строительству.

Этапы изготовления мансарды своими руками

Очень важно выбрать дизайн и стиль интерьера на первоначальном этапе, а также принять решение относительно материалов для отделки. Следует прислушаться к мнению профессиональных дизайнеров, которые советуют применять только качественное сырьё. Мы пошагово расскажем вам о всех этапах строительства.

Крыша

Итак, первый этап – разработка проекта новой будущей крыши в старом помещении. Неважно, будет ли она односкатная, двускатная или ломаная, вне всякого сомнения внешний вид результата будет напрямую зависеть от конструктивных свойств крыши, а также примененного сырья. Сделайте схему в разных перспективах, чтобы лучше понять, как разместить элементы стропильной системы. Наиболее важно точно рассчитать высоту конька крыши, ведь именно от нее зависит размер площади под ней.

Высоту конька берем приблизительно 3,5 м – при самостоятельном сооружении каркаса, позволяющем выпрямиться в полный рост.

Важно помнить, что для того, чтобы своими руками соорудить каркас, вы обязаны знать о существовании двух типов стропильных систем: наклонных и висячих. Они отличаются между собой методом крепления узлов к стенам.

В домах, где нет несущей стены, будет использован механизм висячих стропил, которые будут держаться только на стенах дома и соединятся между собой гвоздями или шурупами при помощи угловых накладок. В этом случае ширина однопролетного здания, где предполагается именно этот тип стропил, не может превышать 6 м. Если же параметры дома больше, например, когда ширина пролета превышает 9 м, то тогда приходится делать большее количество подкосов.

В двухпролетних домах, где имеется только средняя опорная стена, делаются наслонные стропила. В таком случае три точки основания (две на наружных стенах дома и одна на внутренней) зависят от ширины постройки: больше 10 м – одна опора, a при ширине около 15 м понадобятся уже две опоры. Стропила крепятся между собой при помощи угловых накладок. Сама обрешетка изготавливается из реек или досок.

Паро- и теплоизоляция являются ключевыми этапами создания мансарды. Поверх обрешётки укладывается пленка мембранного типа, которая защитит от проникновения влаги, а с внутренней стороны для утепления укладывается стекловата.

Следующий этап – монтаж кровли, внутренняя обработка и дизайн стен и перегородок, а также установка окон.

Как мы уже рассказывали выше, наиболее удачным будет применение в качестве материала для кровли металлочерепицы или профнастила.

Полы

Вначале позаботьтесь о звуковой и тепловой изоляции от ниже находящегося этажа. Эту задачу можно выполнить несколькими способами: засыпка керамзита или укладка плит из минеральной ваты. Оба метода предполагают защиту от влаги гидропленками. Также уделите внимание деревянному межэтажному перекрытию. Тут утепление выполняется с перевязкой швов утеплителя и балок.

Покрытие полов выбирайте на свой вкус. Это может быть керамика, паркет или ламинат.

Окна

Окна для чердака – довольно-таки трудоемкий, хоть и стоящий того процесс, поэтому подумайте, сможете ли вы сделать его в одиночку. По сути, они особо не отличаются от фасадных, но есть одно серьёзное различие – особый тип открывания. К тому же при установке придется разобрать металлочерепицу, пытаясь сохранять при этом гидроизоляцию. Но это нестрашно, ведь именно благодаря окнам в комнате становится намного светлее и просторнее!

Очень важно знать, что при нерегулярном очищении от снега и льда окно может подвергнуться перепадам температур, поэтому важно подбирать модели в соответствии с тем климатом, в котором вы проживаете.

Выбор отопления

Для комфортного проживания и использования помещения также нужно позаботиться об отоплении мансарды. Оно должно не только поддерживать и удерживать тепло внутри, но и быть безопасным и экономичным.

Учитывать все детали нужно еще на начальных этапах проектирования. Предлагаем вашему вниманию несколько методов отопления мансардного этажа.

  • Камин. Эффективный, уютный и вполне безопасный способ.
  • Если в вашем доме уже имеется система отопления на нижнем этаже , то вам необходимо только произвести монтаж дополнительных труб и батареи.

  • Установка независимой системы обогрева только для мансарды – самое правильное решение. Возможно установить абсолютно любые котлы отопления, при этом соблюдая необходимые меры безопасности. Но более удобные – турбированные газовые котлы, не требующие отдельного помещения. Они крепятся на стену, к тому же очен просты в использовании.
  • «Теплые полы». Для создания комфортного микроклимата в помещении можно установить полы с подогревом. Это возможно сделать как своими руками, так и с помощью специалистов. В любом случае это достаточно экономичный вариант.

Важный момент – грамотное обустройство вентиляции. Только так отопление мансарды будет хорошо работать.

Утепление и вентиляция

Так как у мансарды площадь соприкосновения с улицей самая большая, по сравнению с нижними этажами, то к ее утеплению стоит отнестись очень тщательно. Сегодня рынок предлагает разнообразные утепляющие материалы. Однако при решении этой задачи, касаемой полноценной теплоизоляции и пароизоляции для дома, не забывайте о главных условиях, и тогда это снизит не только теплопотери и расходы на отопления дома, но и защитит потолок и стены от сырости, гнили и мокроты, образования наледей на кровле. Выбор материалов для «кровельного пирога» должен выполняться в соответствии с требованиями СНиП.

Когда вы будете выбирать в магазине отделку, заострите внимание в первую очередь на характеристике вашего жилья. Например, где жарко летом и морозной зимой, утеплитель должен быть стойким к воздействию внешних обстоятельств. Следовательно, одим из главных условий будет толщина. Чем холоднее, тем плотнее он должен быть, и, наоборот, если вы живете на юге, где зимой температура практически не падает ниже нуля, можно выбирать материал потоньше.

Самый универсальный и самый бюджетный – на основе минеральной ваты, реже применяют пенополистирол. Иногда можно использовать теплоизоляционный слой, состоящий из современных засыпных средств или материалов в виде жидкости, распыляемой на стены и застывающей в прочную форму. Во всех этих случаях кровля выйдет не менее устойчивой.

При верной сборке «кровельного пирога», конструкция которого и состоит из металлочерепицы или профнастила, обрешетки, гидроизоляционной мембраны, стропильной системы, должным образом оборудованная вентиляция подкровельного пространства обязательно продлить дни жизни вашей крыши. Никогда не играйте в лотерею «пронесёт – не пронесёт», а «мотайте на ус» советы специалистов.

Чтобы создать красивое и уютное жилое помещение, можно использовать, в качестве отделочного материала изнутри дерево, различные виды композитных панелей, панели НРL (или по-русски ЛВД – ламинат высокого давления). Не менее популярна мансарда, оформленная своими руками с применением листов из гипсокартона (ГКЛ).

Кровельное покрытие должно быть выполнено из легких материалов: профнастила, металлочерепицы и тому подобных материалов , способных облегчить вес механизма с учетом той нагрузки, которая будет перенесена на уже существующее здание.

Для начала – перед переделкой чердака – нужно сделать чертежи и составить смету. Так вы заранее увидите, с какими трудностями придется столкнуться.

В одиночку разработать план мансардной крыши достаточно нелегко: тут важны определенные знания и навыки по проектированию и проведению специфических расчетов. Допускать ошибки нельзя: тогда структура постройки будет ненадежной, к тому же может повредить общему зданию. Хотя если задумка не слишком сложная, то можно будет обойтись самостоятельно.

В смету необходимо внести все: от начала постройки и до оформления помещений.

Перегородки

Одна из самых простых задач, с которой вы однозначно справитесь своими руками, – это устройство межкомнатных перегородок. Обычно для этих целей используют гипсокартон и металлопрофиль. Делается все достаточно быстро и при минимальных затратах.

Конструкция проста: каркас, а к нему присоединяются гипсокартонные плиты. В конце делается обшивка перегородки. Для этого можно использовать вагонку, блок-хаус, имитацию бруса или даже фанеру с обоями – дело вкуса.

Отделочные работы

После утепления мансарды стоит подумать об отделке. Конечно, все зависит от того, как вы будете использовать это помещение. Своеобразная геометрия дает отличные перспективы для творческих решений оформления. Сразу отметим, что отделочный процесс представляет собой комплекс задач, каждая из которых несет свою функцию. Давайте рассмотрим подробнее материалы для отделки.

  • Самый популярный материал – пластиковая вагонка . Преимущества: уникальность, бюджетность, экологичность. Установка доски может быть разной: по диагонали или по кругу, горизонтальной или вертикальной. Из минусов стоит отметить хрупкость и, пожалуй, слабую устойчивость к негативным факторам.

  • Не самый дорогой материал – лист фанеры . Покрывать стены им достаточно легко. Также он обладает отличными звуко- и теплоизоляционными свойствами, не требуется предварительного выравнивания поверхности перед установкой.
  • Отделка мансарды гипсокартоном позволит воплотить самые оригинальные дизайнерские решения: с его помощью можно создавать подвесные потолки, арки и даже колонны. При этом данный материал легко впитывает влагу, что является его негативной стороной. Но если выбирать особый вид, который устойчив к влажности, то такая отделка прослужит вам очень долго.

Итак, подведем итоги и обобщим вышесказанное.

Чтобы сконструировать красивую и качественную мансарду потребуется:

  • тщательное проектирование будущей пристройки;
  • укрепление несущих стены и фундамента;
  • удаление крыши;
  • возведение каркаса (своими руками собрать его вам будет достаточно легко);
  • утепление кровли, создание гидроизоляции;
  • установка окон;
  • внутренняя отделка и утепление.

При чрезмерной экономии, как показывает практика, дом в итоге может получиться некачественным и непривлекательным. Поэтому выбирайте материалы с умом, учитывайте рекомендации специалистов, советуйтесь с родственниками и друзьями, а также с теми, кто уже имеет подобный опыт.
