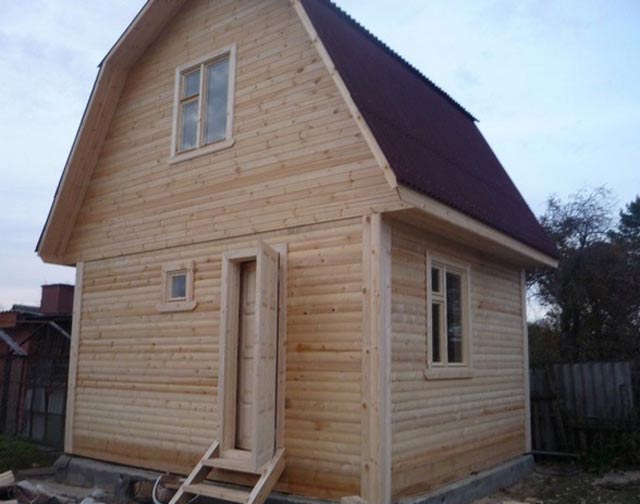

Скачать проект каркасной бани с мансардой. Бани с мансардой под ключ: материалы, проекты и планировки, плюсы и минусы, двойная выгода мансардной бани

22.04.2020

И многие другие. Давайте в этой статье подробнее рассмотрим каркасные бани с мансардой.

Строительство происходит по следующим этапам:

Уборка территории, разметка и .
На фундамент укладываем гидроизоляцию в два слоя рубероида. Брёвна первой обвязки укладываем на него. При окончании нижней обвязки укладываем лаги для пола. Производим врезку в обвязку и вставляем концы лаг.
После сруба создаём для кровли двойную обрешётку. Укладываем для этого рубероид в два слоя. Укладывают друг на друга внахлест. Наверх обрешётки кладут металлочерепицу. Урезают потолочные балки и укладывают потолки.
Оббиваем сруб бани изнутри и снаружи.
С наружу баню покрываем слоем фасадного лака и двумя слоями огнебиозащитного состава. Устанавливаем наличники и делаем плавающую обвязку.
Делаем убору излишнего мусора, и укладываем полы. Применяем такие виды утеплителя как керамзит. Рассыпаем под доски настила между слоями гидроизолирующей плёнки.
Хорошо шлифуем стены сруба. Декоративную обработку проводить не стоит, так как внешний вид дерева достаточно красивый.
Делаем и окон. Правильность установки проверяется при помощи уровня.
Выходим на финальную работу. Ей является обустройство крыши, строению мансарды.

Кладка печи

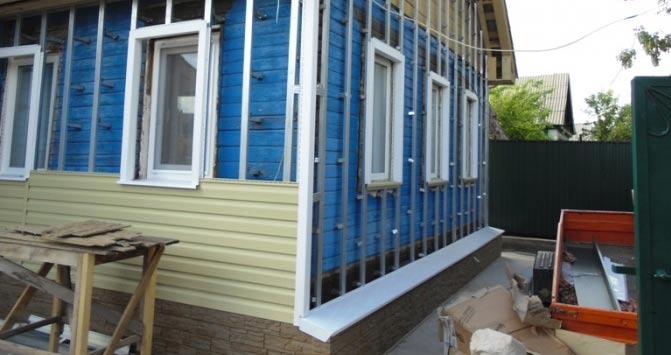

Самое большое преимущество состоит в том, что внешнюю отделку можно делать любыми материалами. Стенам можно придать практически любой вид – обшить доской, сайдингом, или отделать искусственным камнем.

Монтаж мансарды бани

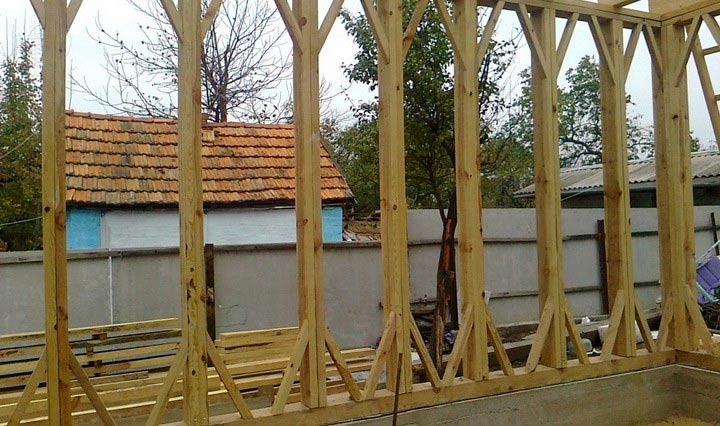

После монтажа конструкции каркаса стен приступаем к монтажу каркаса мансарды.

1. Укладка балок перекрытия . На них крепят П-образные рамы. Потом они превращают в «ломаную» крышу. Этот вид крыши позволяет нам не только максимально использовать помещение мансарды, но и избежать от распорных усилий на стены.

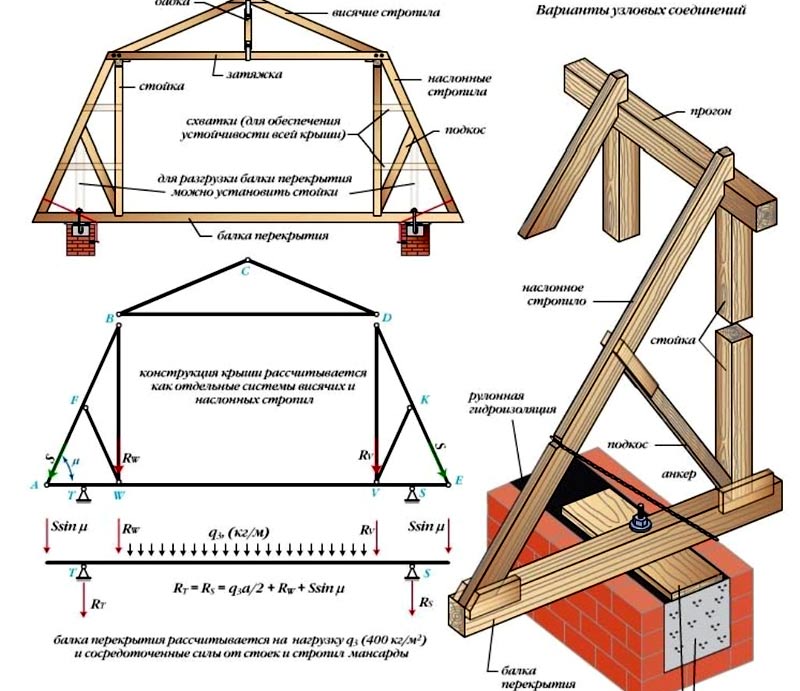

Ломаная крыша с мансардой смотрится красиво и оригинально в том случае, если выдержаны все пропорции при строительстве. Итак, установку каркаса мы завершаем.

2. На балки укладываем настил и приступаем к монтажу коньковых стропил. По правильной технологии производят изготовление одной конструкции стропил, а затем как бы по шаблону все остальные. При этом виде сборки происходить будут отклонения в размерах и смещения деталей.

Крыши малых построек

Мансардная крыша при маленькой ширине, смотрится не совсем красиво. Если стойки поставить на стены, а значит, произойдет увеличение полезной площади.

Итак, можно сделать вывод, что к малым каркасным постройкам, стеновым стойкам мансарды могут быть сквозные. Это упростит и ускорит время строительства. Применяют тут метод блочного монтажа. Разница в том, что формирование рам происходит в поперечном направлении, а не в продольном. Так руками легче поднимается. Хотя при использовании техники, на этом заострять внимание не нужно

Рамы крыши

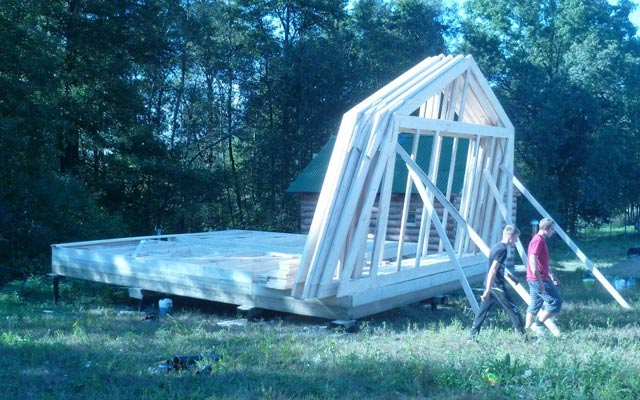

Вручную поднимать высокие рамы нелегко. Так как центр тяжести находится выше человека. Даже с приподнятыми руками. Дл этого случая применяют дополнительные элементы, которые помогут держать раму. Например, толкатели. Крепятся выше центра тяжести. Они надёжно соединены со стойками, при помощи крепёжного элемента – винт-глухарь с шайбой. Он дополнительно служит осью.

Раму укладывают на фундамент с прикреплёнными толкателями, поднимают за балку. Далее проталкивают сами стойки. Постепенно при подъёме на уровне вытянутых рук её подпирают, после всего действуют толкателем. Внимание нужно обратить на смещение рамы по подкладной доске.

Добиться этого возможно более простым способом, применяя проволочные хомуты. Делают кольца на концах хомута, вбивают в землю копья. При подъёме освобождаются хомуты и переносят на новое место.
Теперь можно представить такой же вид конструкции, но возводимый традиционным способом. Необходимо поднять столб высотой в 6 м, далее – второй, а потом непонятно как взгромоздить наверх балки. Это практически не возможно. Балочный метод поставит всё на свои места.

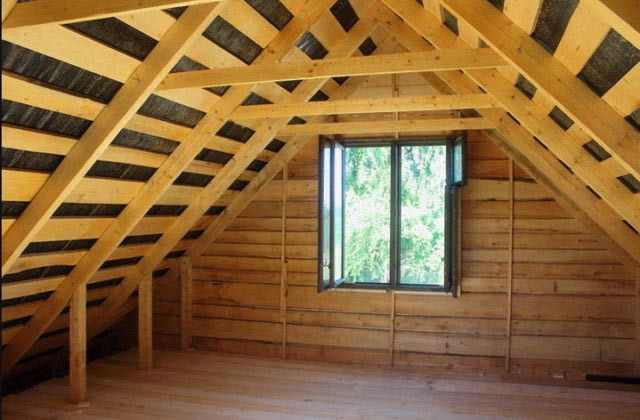

Итак, конструкцию крыши, а соответственно помещение для мансарды мы сделали. Теперь осталась внутренняя отделка, теплоизоляция.

Теплоизоляция мансарды

Мансарды необходимо в том случае, если вам помещение необходимо для летней комнаты или даже для проживания. В любом случае после принятия банных процедур, не зависимо от поры года, мы всё равно идём проводить время в мансарду. По этому поводу нам нужна качественная изоляция мансарды. Ведь в жаркое летнее время при нагревании кровельного материала весь жаркий воздух переместиться в мансарду.

Изолировать мансарду будем при помощи стекловаты находящейся в пакетах, минеральная вата или пенопласт. Закладывают их в потолок. Между теплоизоляционным материалом и кровельным покрытием мансарды остаётся небольшой промежуток, для возможности циркуляции воздуха. Между внешней границы ножек стропил и материалом теплоизоляции минимальное расстояние должно быть от (2-до 4 см). На внутренней части крыши обязательно нужно установить паронепроницаемый слой. Это делается для предотвращения попадания влаги через слои теплоизоляции в баню. Ещё одним важнейшим показателем теплоизоляционных материалов будет, является огнестойкость. Этот главный показатель теплоизоляции. Для избегания возгораний мансарды бани, и в целом её необходимо отделывать негорючими материалами раскосы и стропильные фермы. В этом случае мы предотвратим вероятность возгорания не только нашей бани с мансардой, но и где бы вы не применяли такую защиту. Например, в обычных домах с мансардной крышей.

Для сравнения

Подведём итог

Если сравнить обычную каркасную баню против каркасной бани с мансардой, то можно сделать один простой вывод. Строительство каркасно-щитовой бани без мансарды практически ничем не будет отличаться от строительства с ней, если что не брать в расчёт второй этаж, точнее строительство мансарды под крышей. Так как первый этаж возводится по такому же принципу, как и обычная каркасно–щитовая баня. А вот второй этаж – крыша, которая строится не по обычной конструкции. Именно там мы заострим внимание на строительстве мансардного помещения. Это в связи с тем, что отдых наш будет проводиться именно там. А значит, мы устраиваем помещение, делаем теплоизоляцию, гидроизоляцию, отделываем его. Всё это ведёт нас в большей степени к хорошим растратам. Так что выбор стоит за вами. Либо возводить обычную каркасную баню, либо каркасную баню с мансардным помещением.

О пользе бани было известно еще в античные времена. С тех пор у каждого народа сложилась своя, горячо чтимая банная традиция, а на Руси бани являлись привычной приметой деревенского пейзажа. Современную загородную жизнь также трудно представить без радости посещения бани. На приусадебном участке можно увидеть и ставшую привычной сауну, и более экзотичный хамам. Но, несмотря на знакомство с обычаями других культур, большинство отдает предпочтение традиционной русской бане.

Чтобы порадовать себя полноценным отдыхом и приумножить здоровье, хозяева возводят разнообразные по конструкции и материалу бани. Практичные хозяева стремятся построить многофункциональную баню, которая могла бы стать не только украшением участка и центром здоровья, но выполнять дополнительные функции. Больше остальных для этого подходят бани из бруса с мансардой.

Брусовая баня 6,3х6,3 м с мансардой Источник kos-brus.ru

Выбор материала

Баня с мансардой и террасой строится, как правило, из дерева, самыми распространенными вариантами являются:

Бани из бревна. Традиционно бани (да и другие постройки) на Руси возводили из рубленого бревна, самого доступного материала. Такие конструкции есть и сейчас, но они не слишком распространены из-за своих особенностей: трудоемкой ручной обработки бревен, дороговизны качественного бревна, долгой усушки и значительной усадки. Тем не менее проекты бань с мансардой из этого материала представлены в широком ассортименте. Парильня из бревна ручной обработки по сравнению с постройкой из оцилиндрованного бревна будет качественнее (что, правда, зависит от мастерства нанятых плотников), но обойдется на 40-50% дороже.

Щитовые (каркасные) бани. Ценятся за быстроту сборки и экономность при строительстве - массивный фундамент им не нужен. Зато такая постройка нуждается в качественном утеплении и отделке, затраты на которые могут нивелировать экономию. Поэтому необходимо хорошо изучить перед выбором дома-бани из бруса проекты и цены - со всеми деталями.

Бани из клееного бруса. Основное преимущество материала - минимальная усадка, что позволяет не затягивать с использованием бани по своему прямому назначению. Заказ такой бани с мансардой под ключ выполняют в минимальные сроки.

Мансардная баня в скандинавском стиле Источник giropark.ru

Бани из профилированного бруса. Сооружение радует глаз безукоризненной формой фасада; при этом брус естественной влажности имеет свои особенности. Он может значительно деформироваться при высыхании, покрыться трещинами, а усадка коробки за первый год составит 10–15%. Брус камерной сушки стоит дороже (по цене приближается к оцилиндрованному бревну), но риск деформации сведен к минимуму, а усадка не превышает 3–6%. Это делает брус камерной сушки одним из самых практичных материалов для постройки бани.

Преимущества и недостатки бани с мансардой

Для таких бань вместо обычного чердака проектируется мансардный этаж - полноценная жилая комната с утеплением и характерными скошенными стенами. Такая жилплощадь интересна с точки зрения образующихся перспектив, в числе которых:

Дополнительные квадратные метры. Самый очевидный плюс, позволяющий использовать комнату для разных целей. Баня 5 на 5 с мансардой может стать многофункциональным сооружением. В дополнение, комната выйдет на 30-35% дешевле аналогичной в жилом доме, но будет такой же комфортной. Мансардная (ломаная) крыша благодаря вертикальным боковым фронтонам позволяет добиться максимального использования площади. Вальмовая или двускатная крыша менее выгодна, поскольку, из-за особенностей конструкции, уменьшает полезное пространство.

Интерьер гостевой комнаты в мансарде бани Источник assz.ru

Экономия земли. Баня из бруса с мансардой - выгодное решение, если участок имеет скромные размеры, а у хозяев большие планы на его обустройство. Сэкономленному пространству всегда найдется достойное применение.

Многофункциональность. С обретением мансарды возможности использования бани значительно расширяются. Хозяева могут устроить здесь спортивный зал (который по-другому остался бы в мечтах), кинозал, оборудовать зону отдыха с бильярдным столом и мини-баром. Для кого-то важнее организовать гостевую комнату или домашний СПА-центр. Баня с мансардой и террасой также расширит возможности для отдыха на природе.

Оригинальность. Исторически сложилось так, что конструкция мансардного этажа с косой линией потолка сама по себе навевает романтичные мысли о богемном образе жизни; поэтому отдыхать и общаться здесь особенно приятно. Необычность обстановки можно подчеркнуть, оформив мансарду в соответствующем стиле. Эффектно смотрятся роскошные восточные мотивы, воздушный прованс с плетеной мебелью или обстановка закрытого яхт-клуба. Эффект усиливают окна, установленные в крыше, подиум вместо кровати и легкие сквозные стеллажи. Если выбор пал на дом-баню, проекты с мансардой - наиболее рациональное решение.

Источник homishome.com

На нашем сайте Вы можете ознакомиться с самыми популярными проектами бань от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

Проекты бань с мансардой обладают и некоторыми недостатками:

Вопрос изоляции. Верхний этаж дома-бани с мансардой нуждается в тщательной защите от влажности, что обеспечивается слоем пароизоляционной прослойки в перекрытии. Прослойка сохранит теплоизоляцию и строительную конструкцию, не давая развиться плесневым грибкам и опасным для здоровья микроорганизмам.

Вопрос утепления. Если вы планируете использовать мансардный этаж круглогодично, его придется основательно утеплить.

Вопрос усложнения строительства. Чем круче скаты крыши, тем больше под ней будет полезной площади. Оптимальным вариантом станет ломаная (мансардная) крыша, но она обойдется дороже.

Ломаная мансардная крыша - технически сложная конструкция, требующая профессионального подхода Источник bruskarkasdom.ru

Баня с мансардой: особенности проектов и планировки

В скромных по площади банях (3х4 или 4х4 м) устраивать мансардный этаж невыгодно; для них подойдет расширение за счет обустройства террасы или веранды. Впрочем, отдельный интерес представляют бани с мансардой и верандой. Сэкономить деньги на строительстве можно, если баня имеет размеры 6х4, 6х6, 6х8 м и больше. В таком случае общая площадь может достигать 60-80 м 2 , а в проекте предусматриваются:

На первом этаже: открытая терраса, прихожая, предбанник (комната отдыха), моечная и парная. Лестницу для подъема на второй этаж удобнее располагать в прихожей, чтобы не загромождать другие помещения.

На мансардном этаже: прихожая, комната отдыха (или комната с другим назначением), кладовка.

Балкон. Проект 6х6 (и больше) может включать и балкон. Многим хозяевам нравится идея пространства для летнего отдыха с неторопливым чаепитием на свежем воздухе.

Баня с мансардой под ключ – проект с балконом и верандой Источник lestorg32.ru

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования и строительства бани . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Самым популярным вариантом является баня с мансардой под ключ 6х6, недорого обходящаяся и позволяющая с комфортом разместиться семье или шумной дружеской компании. Устройство бани может меняться от проекта к проекту, например, предбанник часто совмещают с комнатой для отдыха (если мансарда предназначена для других целей). Остальные помещения оснащаются следующим образом:

Предбанник. В нем можно выделить небольшое вспомогательное помещение, которое использовать как гардеробную и/или склад для дров.

Парилка. Здесь устраивается двухъярусный полок и подходящая по размеру банная печь. Окна традиционно делаются небольшими.

Моечная. Обычно устанавливается душевой поддон, деревянная (из дуба, лиственницы или кедра) или пластиковая (с антибактериальным покрытием) купель.

Парилка в брусовой бане Источник giropark.ru

Комната отдыха. Для полноценного расслабления как нельзя лучше подойдет деревянный пол, неяркий рассеянный свет, удобная мебель и пастельная цветовая гамма.

Санузел. Современное требование к комфорту; для полноценного санузла достаточно 1,5-2 м 2 .

Бассейн. Мечта многих владельцев бань. Отказавшись от террасы и немного уменьшив площадь других помещений, можно побаловать себя такой роскошью.

Терраса. Если ее застеклить, то можно использовать для отдыха в дождливую и холодную пору. В качестве декоративного элемента здесь хорошо смотрятся фонари.

Видео описание

Как выглядит баня с мансардой и верандой, сдаваемая под ключ, показано в следующем видео:

Мансардный этаж: особенности строительства

Баня с мансардой под ключ недорого обойдется по сравнению с полноценной двухэтажной конструкцией. Заказчиков привлекает возможность сэкономить, не потеряв при этом в удобстве и функциональности. Лучше всего, когда дополнительный этаж планируется во время проектирования, тогда расчет несущих конструкций будет максимально точным. В противном случае возникнут неизбежные трудности с добавлением лестницы (скорее всего, удачной окажется винтовая модель) и окон (в некоторых видах крыш монтировать окна неудобно).

т600359-08

Проект бани с мансардой из клееного бруса Источник lineyka.net

Лестница на мансарду

Владельцы, строящие мансардную баню самостоятельно, нередко впадают в две крайности при строительстве лестницы. Она получается или непомерно большой, и тогда съедает драгоценную площадь, или (из самых лучших побуждений) непомерно крутой. Спуск по такому сооружению превращается в занятный, но чреватый травмами аттракцион. А если точка выхода лестницы упирается в скошенную стену, то стоит поберечь и голову.

Сделать лестницу не только функциональной, но и удобной (а желательно и красивой) деталью интерьера можно несколькими способами. Из всего многообразия существующих в природе лестниц для бани привычными являются следующие варианты:

Маршевая лестница. В зависимости от выделенной площади может быть одно- или двухмаршевой. Такие конструкции самые привычные, легкие в изготовлении и потому наиболее распространены. Встречаются маршевые лестницы на косоурах, на тетивах или больцах; главное для них - правильный расчет параметров ступеней и расстояний между ними.

Классическая двухмаршевая лестница Источник beautycontraception.ru

Винтовая лестница. Выигрышный вариант для бани, так как занимает небольшую площадь, стоит меньше и выглядит очень эффектно. По сравнению с маршевой, винтовая конструкция имеет более крутой угол подъема и меньшую ширину ступеней, что потенциально более травмоопасно.

Тенденцией последнего времени стало устройство деревянной одномаршевой лестницы с крутым углом (35-45°) и пропорциями, привязанными к средней длине шага. Такой вариант, заимствованный из строительных приемов скандинавских стран, позволяет сделать лестницу на мансарду максимально удобной и безопасной.

Видео описание

О строительстве мансардной бани из профилированного бруса в следующем видео:

Коммуникации

Классическая русская баня не имела коммуникаций и, как все средневековые постройки, топилась по-черному. Дрова приносили из соседнего леса, а воду брали из реки или колодца. Современный дом-баня – проекты с мансардой и обычные парильни подключены ко всем коммуникациям, что позволяют наслаждаться процессом в комфортных условиях. Все необходимые сети предусматриваются на стадии проектирования и включают:

Подвод воды. Источником может стать централизованная или автономная система, колодец или скважина. Иногда устанавливают объемный накопительный бак.

Электричество. Электроэнергия используется не только для освещения. Она питает бойлер, насос (если подача воды идет от скважины), электропечь и бытовые приборы, от чайника до телевизора. В современных проектах нередко устраивают теплый пол.

Система принудительной вентиляции тоже работает от электроэнергии Источник banyabest.ru

Газ. Вместо электробойлера можно установить газовый котел. Нагрев воды будет более экономным, но для установки котла потребуется приглашать специалиста.

Канализация и система водоотведения. Если центральная система отсутствует, для слива используют септик.

Вентиляция. Система, которая увеличивает срок службы постройки и поддерживает необходимые санитарные нормы; может быть естественной (через открытое окошко, что часто не достаточно) и принудительной. Вентиляция нужна не только в парилке, где накапливается пар, угарный газ от печи и углекислый, выдыхаемый людьми. Циркуляция воздуха важна и в комнате отдыха, и в моечной с душевой кабиной.

Видео описание

О мансардной бане площадью 60 м 2 в следующем видео:

Отопление. Правильно спроектированная и возведенная баня позволяет отказаться от дополнительного отопления, ограничившись теплом кирпичной или чугунной печки. При желании в зимнее время можно использовать дополнительные средства. Самым простым и эффективным станет электрический нагреватель. Также можно использовать радиаторы, теплые полы (водяные или электрические), газовые и электроконвекторы.

Бани с мансардой: типовые и индивидуальные проекты

Чтобы построить баньку, владельцу загородного участка не надо ломать голову, выдумывая очертания и устройство будущей постройки, выбирать и закупать материалы, поднимать стены и прокладывать инженерные коммуникации. Специализированная строительная компания поможет подобрать подходящий проект, грамотно проведет все работы и сэкономит хозяину время, нервы и финансы.

Типовой проект бани с мансардой и террасой Источник rozarii.ru

Компании предлагают бани с мансардой из бруса под ключ, проекты и цены которых ориентированы на самые разнообразные вкусы. Выбор типового проекта позволяет сразу приступить к строительству и через несколько месяцев (если баня из клееного или сухого профилированного бруса) опробовать баню в деле. Индивидуальный проект потребует консультации архитектора и дополнительного времени (и средств) на разработку. Решение строить баню с мансардой под ключ имеет несколько важных преимуществ:

Баня будет построена на участке любой сложности.

Вы получите баню в оговоренный договором срок.

Конструкция будет надежной и долговечной, поскольку строители имеют большой опыт работы и применяют отработанную технологию сборки.

Застекленная терраса бани из клееного бруса Источник giropark.ru

При заказе проекта часто можно получить акционное предложение : бесплатную обработку антисептиком чернового пола и нижнего венца, кирпичный щит для печи или металлическую дверь в подарок.

Многие организации допускают некоторые изменения в типовых проектах (изменение расположения дверей и окон) без дополнительной платы.

Самым популярным решением для большой семьи или дружной компании является проект бани размером 5х5 и 6х6 м. Парную в таких проектах рассчитывают на 4-5 человек, а комнату отдыха - на 7-8. Дополнительный плюс - квадратной постройке легче найти место на участке, а мансарда позволяет получить комфортное многофункциональьное место, не занимая ценной земли.

Индивидуальный проект брусовой бани Источник ecoterem-spb.ru

Бани с мансардой под ключ: цена вопроса

Возможность получить «два в одном» - полноценное жилое помещение, которое можно использовать по своему усмотрению, и баню, выполненную по русским традициям, привлекает все больше людей. Такие постройки отличаются удобной планировкой и высокими эксплуатационными характеристиками; выбор подходящего проекта из обширного ассортимента не составит труда. Цены на брусовые бани с мансардой в Московском регионе имеют вид:

Бани 4х6 м : от 245-260 тыс. руб.

Бани 5х5 м : от 265-270 тыс. руб.

Бани 6х5 м : от 280-295 тыс. руб.

Бани 6х6 м : от 320-350 тыс. руб.

Заключение

Для большинства людей баня является самым доступным и приятным способом отдохнуть от суеты современной жизни, пообщаться с друзьями и приобщиться к целебным процедурам, проверенным тысячелетним опытом предков. Такой отдых сложится особенно удачно, если брусовая баня будет с мансардой. Гости, оставшиеся на выходные, по достоинству оценят расширенные возможности, предоставляемые подобной конструкцией.

В наше время существует очень много вариантов для постройки бань, к примеру, бани с древесины, пеноблоков и каркаса. Мы поговорим именно о каркасных банях, которые имеют . Она характеризуется своими особенностями в строительстве, и уходе за собой.

Варианты постройки

После определения с вариантом бани, а также местом, в котором она будет находиться, необходимо составить чертеж или проект. Благодаря современным технологиям строительства бань, сейчас они уже превратились в комфортные парные. Внешний вид строения бани будет напрямую зависеть от личных пожеланий заказчиков.

Независимо от типа бани, он характеризуется своими особенностями в конструкции, иметь сильные и слабые стороны. О них необходимо знать заранее, чтобы в дальнейшем не возникло серьезных проблем. Многих интересует вопрос, как построить каркасную баню, и в то же время избежать образования конденсата во время использования её в зимнее время. Как правило, конденсат наносит только большой вред конструкции, именно поэтому, чтобы сберечь каркасное строение, нужно позаботиться о .

Каркасные

Всем известно, что каркасные бани строятся намного проще и быстрее, чем брусовые или кирпичные бани. Они не требуют ни создание серьезного фундамента, ни чертежей, ни дорогих материалов. Все намного проще, чем это можно себе представить. Главное, иметь четкий план перед собой, и следовать ему. Чтобы построить баню из кирпича или из бревен, необходимо использовать только дорогостоящие строительные материалы, а также грамотные чертежи. Для постройки каркасной бани всех этих нюансов не понадобится, именно поэтому она считается самым простым, но очень эффективным вариантом бани.

Преимущества

Главным преимуществом каркасной бани в первую очередь считается то, что она очень простая в строительстве. Помимо этого, стены каркасной бани еще могут утепляться энергосберегающими материалами, которые достаточно быстро прогреваются, а также сохраняют тепло. Этот нюанс считается немаловажным для хорошей бани.

Если коэффициент теплопроводности деревянной стены, как правило, составляет около 0,13-0,15, то современные теплоизоляционные материалы имеют уже 0,03-0,04, что, безусловно, намного выше. Также данный вариант бани можно строить в любое время, независимо от погодных условий. Чтобы сделать подобную конструкцию, необязательно иметь профессиональные навыки в этом деле, достаточно просто ознакомиться с чертежом, запастись терпением и приступать к работе. Главным плюсом каркасных бань считается то, что её можно отделывать и внутри и снаружи при помощи различных инструментов.

Недостатки

Несмотря на большой перечень преимуществ, каркасные бани характеризуются и своими небольшими недостатками. В первую очередь это расходы на утеплитель, а также на отделку. Само по себе строительство каркасной бани может обойтись дешевле, чем баня из кирпича, но цена вырастает за счет того, что имеется утеплитель.

Поэтому понадобится дополнительное оштукатуривание, которое также стоит немалых денег. Следующим недостатком считается то, что для такой бани достаточно сложно подобрать качественный утеплитель. Экономить в данном случае нельзя, но и среди дорогих вариантов утеплителей, выбрать подходящий вариант будет не так-то и просто.

Особенности проектирования

Строительство каркасной бани очень часто происходит за счет использования хорошо просушенной древесины, такой как осина, липа, или же лиственница. Все эти породы деревьев имеют достаточно низкую теплопроводность, которая помогает на длительное время сохранить первозданную форму строения, об этом можно судить, исходя из многочисленных положительных отзывов, которые мы можем видеть.

Возводя стены, принято использовать доски, которые имеют толщину 20-30 мм. Во время внешней обшивки бани, можно применять доски из сосны, а для внутренней обшивки – доски любой породы дерева. Также необходимо особое внимание уделить правильно подобранной вагонке для бани.

Также каркасные бани с мансардой еще имеют достаточно жесткий каркас, который устанавливается на , после чего обивается досками. Собирая этот каркас, необходимо использовать заранее заготовленные стойки, обвязки и ригели. Стены панельной бани необходимо собирать таким образом, чтобы каждая стена имела вид отдельной рамы.

Монтаж каркасной мини-бани начинается с цокольной обвязки. Чтобы выполнить такую работу, понадобятся доски, сечение которых 50х100 мм. Они обязательно должны быть обработаны антисептическим раствором. Перед самой работой нужно провести разметку стен строения.

Этапы строительства

Строительство каркасной бани происходит в несколько этапов, соблюдая которые можно быстро и легко построить баню. В целом можно выделить три этапа:

Первый этап предполагает начало сооружения основы. В это время стоит определиться с необходимым видом фундамента, так как именно он будет отвечать за груз, оборудование и интерьер. Для начала стоит выбрать фундамент, а именно тип его устройства. Для этого стоит обязательно учитывать все технические моменты освещения и мебели, в том числе и характер грунта. Очень часто для такого рода зданий устраивают столбчатый фундамент. Чтобы установка асбестовых труб была надежной, создаются скважины, глубина которых составляет до полутора метра. В каждую из лунок вставляется труба, которая плотно закапывается, а вовнутрь заливается цемент вместе с песком.
Вторым этапом считается обвязка. Для этого устройства уже необходимо использовать деревянные брусы 50х100 мм. На них наносят разметки для дальнейшего строения, после чего производится укладка досок по внешнему контуру строения. Чтобы провести такие работы, можно использовать любую породу древесины, которая бы в дальнейшем не смогла подвергаться гниению. Но, тем не менее перед самой укладкой брус должен быть обязательно обработан специальными смесями, которые бы смогли предотвратить возникновение гниения и возгорания.
Третьим этапом считается установление полов, каркаса и стен. В том месте, где будут установлены стены, стоит обязательно установить дополнительные стойки из брусьев, которые имеют сечение 10х10. После чего уже можно будет приступать к обустройству полов. На первом этапе укладываются лаги. Они могут быть как в виде брусья, так и в виде спаренных досок. Они могут ложиться . На черное покрытие накладывается рубероид, который сможет противостоять попаданию влаги на помещение. Именно это и считается главной особенностью третьего этапа.

Монтаж мансарды

Хозяева, которые хотят, чтобы их мансарда над баней была как можно больше функциональней и жилым помещением со всеми соответствующими требованиями, должны позаботиться о том, чтобы в помещение свободно поступал свежий воздух, а также дневной свет. Чтобы решить эти задачи, понадобится использование исключительно мансардных окон, которые будут отличаться от всех стандартных технологий монтажа фасадных аналогов.

Если владелец бани решил оснастить окнами скаты, а не фронтоны, то конструкция со светопроводящим элементом обязательно должна стать частью многослойной кровельной системы. Окна должны быть не просто закреплены, но еще и давать гарантию на то, что будут сохранены все технические характеристики крыши, которые гарантируют функциональность и комфорт.

Можно выделить три этапа монтажа мансарды:

предварительная планировка и дальнейшие расчеты;
вычисление площади остекления;
выбор места для установки окон;

Проекты

Данный проект может возводиться из бревна или из бруса. Сама рубка предполагается в чашу. На крыше находится , или же, как вариант, композитная черепица. Мансардное помещение в этом проекте устроено под двускатной крышей с прямыми скатами. Он имеет достаточно большую площадь.

В качестве освещения для такой мансарды, являются встроенные окна, которые будут подавать свет с окружающей среды. Отопление происходит благодаря печи, которая устанавливается в центре самого здания, и через него проходит труба на крышу. Если понадобится дополнительное отопление, то его всегда можно организовать при помощи газа или электричества.

Проект №1

Проект №2

Проект №3

Сроки строительства

Чтобы в минимально короткое время построить качественную каркасную баню с мансардой, необходимо составить для себя соответствующий план и чертежи, которые нужно соблюдать и придерживаться их. Если четко следовать этапов, то постройка каркасной бани может занять 2 недели. Профессионалы в этом деле смогут выполнить такую конструкцию и за 10 дней.

Цена

Строительство каркасной бани с мансардой считается самым оптимальным вариантом. В отличие от постройки бани с древесины, баня из каркаса будет требовать к себе минимальное количество расходов и времени. Если работа будет выполняться самостоятельно, то о больших расходах не может быть и речи.

Главное, изначально запастись всеми необходимыми материалами и инструментами, которые в дальнейшем смогут понадобиться. Если же за работу возьмутся специалисты, то, естественно, затраты увеличатся, так как ни одна работа не сможет остаться неоплаченной.

Банные процедуры приятны и полезны: они закаляют и укрепляют организм, улучшают настроение и являются отличным способом провести время вместе с семьей или друзьями. Чтобы посещение бани было более комфортным, многие не ограничиваются стандартным набором помещений (парной, купальной и комнатой отдыха), а достраивают дополнительные, к ним относится и мансарда.

Каркасная баня с мансардой: преимущества

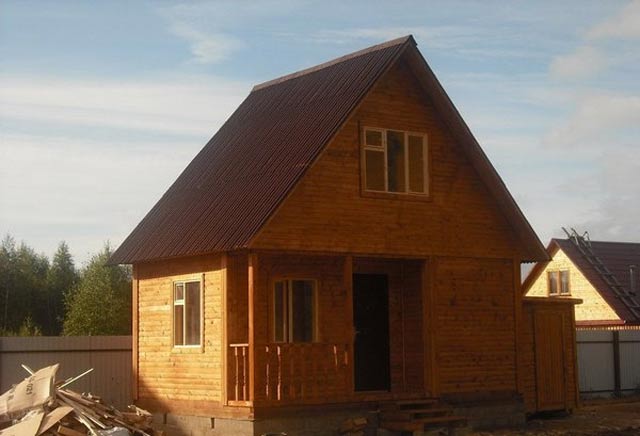

Баня с мансардой - это отличный вариант для дачного участка, т. к. она может совмещать в себе помещения нескольких назначений: для парных процедур и проживания. Если на втором этаже поставить кровать и сделать , то получится полноценное жилое помещение, где вы сможете ночевать не только в летнее время года, но даже и зимой.

Немаловажным является и то, что подобная постройка обойдется значительно дешевле, чем возведение двух отдельных зданий: бани и домика.

Немногие могут похвастаться большой площадью участка, обычно в распоряжении владельцев небольшая площадь земли, где каждый старается разместить все необходимое максимально компактно. Баня с мансардой займет меньше площади, чем две отдельные постройки, при этом по вместимости им она уступать не будет.

Почему именно каркасная баня? Подобная технология строительства имеет два важных достоинства: экономичность и легкость возведения. Постройка каркасной бани выйдет значительно дешевле, чем возведение бани из бруса, газобетона, бревен и, конечно, кирпича. Сделать каркасную баню своими руками легко, многие смогут построить ее без помощи специалистов и использования специальной техники.

Это простой вариант, он не требует составления сложных чертежей, покупки дорогостоящих материалов. Вес постройки небольшой, поэтому вы избавляете себя от необходимости делать усиленный фундамент.

Каркасная баня обладает высоким уровнем теплоизоляции, постройка практически не дает усадку, а строить баню можно в любое время года.

Каркасная баня - вариант для тех, кто хочет сделать простую и удобную баню своими руками и при этом имеет ограниченный бюджет. Несмотря на низкую стоимость постройки, она будет иметь хорошее качество и сможет обеспечить комфортные условия для отдыхающих.

Проекты каркасных бань с мансардой: особенности составления, примеры

Составление проекта - это важный этап в любом строительстве. На этом шаге не нужно торопиться, рисованию чертежа необходимо уделить максимальное внимание. Чем подробнее и более продумано будет составлен план, тем проще вам будет строить, и тем ниже будет вероятность возникновения различных сложностей.

Выбор огромен, вы можете найти разные по площади варианты: от небольших до просторных и вместительных построек.

Составляя проект, следует учитывать количество людей, которые одновременно будут находиться в бане, площадь участка и свои финансовые возможности.

В любой бане обязательно должны быть следующие помещения: парная, моечная и комната отдыха. Комнату отдыха нередко объединяют с предбанником, но если есть возможность, лучше их разделить. К примеру, зимой достаточно неудобно, когда тамбур и комната отдыха - это одно помещение.

В мансарде многие делают просторную комнату отдыха и организовывают место, где можно попить чай и перекусить. В этой комнате возможно оформить полноценную спальню, чтобы не ехать ночью домой, а остаться прямо здесь.

Если вы собираетесь посещать баню зимой, то выбирайте проекты, где есть санузел, т. к. бегать в туалет в холод не особо удобно.

Если баня с мансардой будет играть роль дачного домика, то рекомендуется предусмотреть мини-кухню.

Особой популярностью пользуются . Терраса - это дополнительное открытое пространство, где приятно провести время в теплую погоду. Конечно, летом никто не захочет сидеть в помещении, если можно после посещения парной попить чай на свежем воздухе и получить эстетическое удовольствие от пения птиц и красивых пейзажей.

Если терраса небольшая, то достаточно поставить на ней стол и лавки. Если просторная, то ее можно дополнить уютными диванами и даже поставить печь.

Преимуществом террасы с барбекю является то, что даже в дождь вы без труда сможете пожарить мясо.

Если вы имеете большой бюджет, то задумайтесь о проекте бани с бассейном. Его можно разметить в помещении, на террасе или рядом с баней. Бассейн может быть как большим, так и компактным.

Проекты с бассейном незаменимы, если рядом с вашим участком отсутствует какой-либо водоем. Окунаться в прохладную воду после парной невероятно полезно: такая процедура укрепляет иммунитет, ускоряет обменные процессы в организме и улучшает самочувствие.

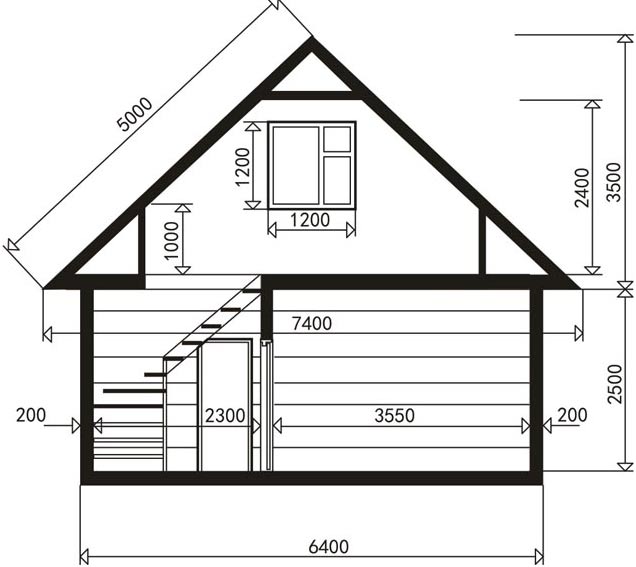

Каркасная баня 6х4 с мансардой

Является одним из самых популярных. Существует множество вариантов чертежей. Вы можете сделать простую баню с основными помещениями или выбрать вариант не только с мансардой, но и с террасой.

Ниже представлен простой проект бани, здесь есть только все самое необходимое: прихожая, парная, мойка и комната отдыха:

Если вы собираетесь оставаться с ночевкой, то лучшим вариантом будет баня с комнатой отдыха и дополнительной спальней. Преимуществом проекта также является наличие небольшой террасы и отдельной прихожей:

Каркасная баня 6х6 с мансардой

Проект 6 на 6 достаточно просторный, поэтому планировка бани может быть разной.

Простой вариант - это баня с моечной, парной, вместительной комнатой отдыха, террасой на нижнем этаже и с комнатой отдыха, небольшим балконом на втором. В такой бане есть все необходимое, причем помещения получаются вместительными и просторными, поэтому здесь легко поместится большая компания. Кроме того, стоимость постройки будет низкой.

Еще один похожий проект представлен ниже. Кстати, если позволяет площадь, то можно сделать дополнительно террасу, в этом случае у вас получится баня 6 на 8.

Если вы хотите, чтобы в бане был санузел, то обратите внимание на следующие проекты:

Каркасная баня 7х8 с мансардой

Продуманная и функциональная баня, которая идеально подходит для использования в качестве дачного домика для большой семьи. На первом этаже, кроме стандартных помещений, есть небольшая и санузел. Второй этаж занимают две комнаты, в которых можно сделать спальни.

Этот вариант подходит для отдыха нескольких семей или компании друзей. Если сделать утепление, то баню можно использовать не только летом, но и зимой.

Каркасная баня с мансардой проста в строительстве, поэтому ее может возвести своими руками даже человек, имеющий мало опыта в строительной сфере. Постройка каркасной бани обойдется недорого, поскольку не требует больших затрат на фундамент, оборудование и материалы. Проекты каркасных бань с мансардой представлены широким выбором, поэтому каждый с легкостью сможет подобрать уже готовый вариант под свои нужды.

Баня с мансардой: проекты, преимущества и особенности составления

Баня с мансардой относится к одному из видов . Особой популярностью эти бани пользуются на садовых и небольшого размера, так как ее можно использовать не только по своему прямому назначению, но и в качестве жилого помещения.
Готовый проект каркасной бани с мансардой и верандой

Пример обшивки досками каркасной бани и мансарды

Отличительной чертой этих сооружений является каркас конструкции, выполненный из деревянных брусьев, а также наличие – мансарды.
Каркасные бани по сравнению с или , имеют свои несомненные достоинства. К таким плюсам можно отнести:

Скорость возведения бани.
Простота конструкции.
Отсутствие усадки после строительства.
Экономичность сооружения.
можно в любое время года, даже зимой.

Проект и планировка небольшой бани

На своем участке каркасную баню с мансардой может позволить себе практически каждый человек. Цена подобного сооружения не столь уж и велика. К тому же построив однажды у себя такую баню по стандартному проекту можно в дальнейшем ее расширить, пристроив к ней еще не одну комнату.

Каркасные бани с мансардой

Каркасные бани с мансардами, их проекты, предполагают типовое размещение всех комнат внутри здания. А именно:

Первый этаж соединяется со вторым внутренней лестницей, расположенной, как правило, в .

Заказ готовых бань в специализированных фирмах

Самый простой способ установки бани на участке – это, конечно же, заказ ее в компании, специализирующейся на под ключ.
Это будет оптимальным и правильным решением со стороны хозяина участка. Этот выбор можно подкрепить такими фактами, как:

Самый распространенный вариант проекта — это каркасная баня с мансардой 6*6. Эти бани стоят недорого, да и места на участке занимают совсем немного.

У кого же участок земли довольно большой могут поставить себе каркасную баню с мансардой 6*8.

Оба эти проекта способны удовлетворить все потребности человека.

Проект деревянного строения и отделка кровли шифером

Строительство каркасной бани с мансардой своими руками

Строительство каркасной бани с мансардой – процесс не такой уж сложный и трудоемкий как может показаться на первый взгляд. С этим может справиться любой человек, который хотя бы немного знаком с основами строительного дела. Именно поэтому многие предпочитают возводить у себя на участке бани своими руками.

Процесс возведения каркасной бани с мансардой

При этом материал для строительства можно заготовить самому, а не заказывать на заводе готовый комплект.

Основные моменты строительства бани. Нюансы, на которые стоит обратить внимание

При выборе древесины для строительства необходимо в первую очередь обратить внимание на ее влажность. Она не должна превышать 20%, иначе в скором времени баня может дать ненужную деформацию или придется и вовсе ее полностью переделывать.

Оригинальный проект и планировка всех этажей бани и мансарды

Перед началом строительных работ необходимо учесть следующие моменты:

Возможность проведения к будущей бане всех коммуникационных систем (вода, электричество).
Возможность отвода от бани талой и сточной воды.
Размещение туалета непосредственно в самой бане.
Возможность или другого .

Этапы возведения каркасной бани своими руками

Возведение каркасной бани производится по обычной для таких видов работ схеме: основание, стойки как угловые, так и стеновые, обвязка, потолок, крыша. Всю работу можно поделить на несколько этапов:

Подготовка места для постройки бани. Сюда входит уборка мусора, травы, камней.
Разметка участка, .
Укладка первой обвязки бревен на готовый фундамент. Непосредственно перед самой укладкой бревна на фундамент нужно положить на него рубероид в два слоя. Таким способом выполняется .
Укладка лаг для пола. Она производится путем врезания концов лаг в нижнее бревно. Перед укладкой на них половых досок необходимо убрать весь мусор. Готовый пол утепляется керамзитом.
Установка стоек. Стойки закрепляются как на нижней обвязке бревен, так и на верхней. Все это делается с соблюдением одинакового расстояния между ними.
Процесс монтажа стоек каркаса
Укладка потолка. Сначала в верхние бревна врезаются потолочные балки, затем на них настилают доски. Для гидроизоляции потолка используют рубероид. Его укладывают на доски внахлест, в два слоя. Поверх этого укладывается двойная обрешетка. Затем все закрывают металлочерепицей.
Обшивка каркаса, как с внутренней стороны, так и с внешней. Извне баню можно дополнительно обшить доской или сайдингом.
Установка окон и дверей. Для этого используют специальный строительный уровень.

Строительство мансарды и крыши бани

После проведения основных работ по возведению каркаса бани и всех внутренних перегородок можно приступать к постройке мансарды и .
Монтаж мансарды начинается с укладки балок перекрытия и закрепления П-образных рам. В итоге получается как бы . Такой тип крыши позволяет сделать мансарду более просторной. Со стороны она выглядит очень красиво и необычно. Кроме того, это позволяет существенно уменьшить нагрузку на стены каркаса.

Схема устройства каркаса кровли и мансарды бани

Чертеж конструкции каркаса крыши для бани На балках делают настил из досок и сразу же приступают к монтажу стропил и коньков.

Все стропила должны быть одинаковыми. Чтобы этого добиться, необходимо сначала собрать одну стропилину, а уже по ней собрать остальные. В этом случае для исключения разницы в размерах и возможного смещения деталей все узлы крыши дорабатывают на месте.

Что касается крыши бани, то для ускорения и облегчения процедуры применяют блочный метод монтажа. В этом случае балки укладывают поперек относительно друг друга. При этом дополнительно используют такой элемент, как толкатель.

Пример конструкции и планировки мансарды каркасной бани

Его закрепляют выше центра тяжести, а также крепко соединяют со стойками винтом — глухарем. В нем есть болт, который выступает в качестве оси. Во избежание смещения рамы по подложенным доскам дополнительно используют проволочный хомут.
При помощи этих приспособлений можно легко поднять все рамы крыши наверх самостоятельно, не прибегая к помощи специальной техники и закрепить их на месте.
Крышу можно закрыть разными видами кровельных материалов.

Чертеж с размерами для постройки каркасной бани с мансардой

Например, таким, как шифер, металлочерепица, мягкий или листовой ондулин. Но перед тем как использовать эти материалы на обрешетку укладывают в два слоя рубероид. Сверху кровельные материалы закрывают коньком. Никакая мансарда не обходится без окон. Они могут быть совершенно разных размеров и форм. Современные окна можно устанавливать где угодно, даже в плоскости самой крыши.

Процесс сборки и обшивки стропил мансарды
