Вентиляция в двухэтажной бане. Как сделать вентиляцию в сауне: варианты схем, устройство и материалы

Парилка используется в бане наиболее интенсивно, ведь в ней постоянно повышен уровень влажности и температура. Чтобы воздух в этом помещении не застаивался, а на поверхностях не разрастался грибок и плесень, следует позаботиться о качественной вентиляции. В данной статье, мы подробно, с фото и видео материалами, расскажем о том, как правильно сделать вытяжку в бане, чтобы банные процедуры были не только полезными, но и приятными.

Зачем нужна вытяжка в бане

В традиционных бревенчатых банях, распространенных по деревням и предназначенных для собственных нужд, как правило, никаких вентиляционных отверстий не делали. Дело в том, что такая баня проветривается естественным путем через щели в двери, окнах или полу, да и используется не слишком интенсивно.

А вот в случае с большими помещениями, особенно, если они построены из кирпича, о принудительной вентиляции парной нужно обязательно позаботиться.


Вытяжка служит для таких целей:

  • замена воздуха внутри парного помещения и вывод углекислого газа, особенно, если баня используется несколько раз подряд;
  • просушивание помещения, выведение излишней влаги, чтобы не образовывался затхлый запах, и не появлялась плесень;
  • правильная циркуляция теплого воздуха внутри парной, не допускающая застаивания.


Если вы выполняете монтаж вентиляции в бане своими руками, постарайтесь учесть все нюансы, чтобы не возникало таких явлений, как:

  • снижение температуры во время использования парилки;
  • неправильное распределение воздуха – по правилам самый холодный слой воздуха находится внизу;
  • скопление углекислого газа и выход свежего воздуха.

Конструкция вытяжки в парилке

Схема вытяжки в бане разрабатывается еще на этапе планировки парилки. Согласно ей и устанавливается вентиляция в процессе строительства. А вот по завершении возведения здания бани монтировать вытяжку в парной своими руками будет довольно проблематично, ведь придется проделывать лишние отверстия, при этом есть риск повредить стены.


Схема вентиляции в парилке своими руками выглядит следующим образом:

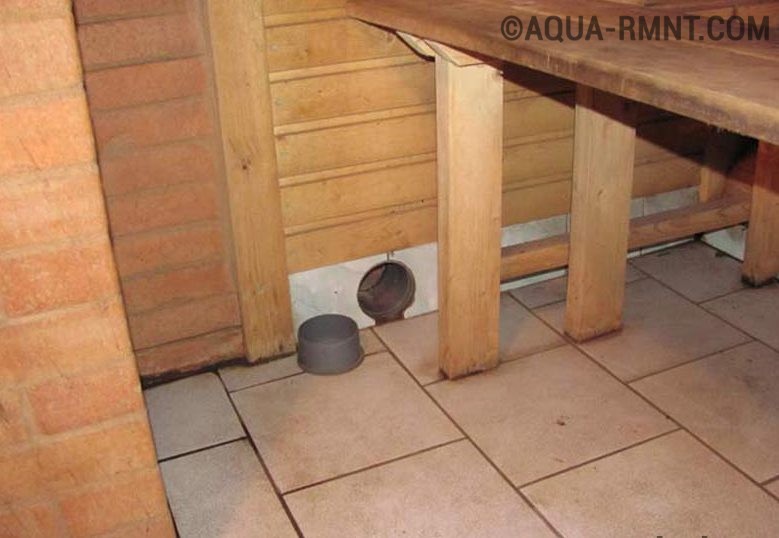

  1. В нижней части бани, в стене или полу, располагают отверстие для притока свежего воздуха.
  2. С противоположной стороны парной в верхней части стен, там, где скапливается горячий воздух, проделывают выходное отверстие. Тем не менее, слишком близко к потолку его не следует размещать, чтобы баня не остывала слишком быстро.


Очень часто в парной устраивают сразу два вытяжных окна, одно над другим на расстоянии в 1 м, соединяя их гофрированной трубкой. Таким образом, можно контролировать отток воздуха из бани. Например, во время протапливания печи в парилке, оставляют открытыми входное и нижнее выходное окно. А когда нужно просушить парную, то открывают заслонки и на верхнем вентиляционном окне.

Альтернативным вариантом решения проблемы, как сделать вытяжку в бане, может стать монтаж механической системы вентиляции. Она заставляет воздух циркулировать в помещении принудительно, а некоторые модернизированные модели, в случае необходимости, сами открывают вентиляционные зазоры, причем расположение их не имеет особого значения. Кроме того, механика позволяет отрегулировать несовершенства естественного вентилирования парной.

Существует несколько стандартных схем для организации вытяжки в бане своими руками. Их отличие заключается в основном в расположении вентиляционных окон.

Как сделать вентиляцию в парной

Среди способов, как сделать вытяжку в бане своими руками, предлагаем рассмотреть наиболее приемлемые для выполнения в домашних условиях варианты, как естественного, так и искусственного вентилирования.

Вариант 1

Это наиболее распространенный способ устройства вентиляции, который обеспечивает одно входное и два выходных отверстия. В 30 см от пола непосредственно за печью в стене проделывают входное отверстие. Выходные окна соединяются деревянным коробом со встроенной гофротрубкой длиной 1 м и оснащаются заглушками. Кроме того, на вентиляционные окна ставят решетки, чтобы предотвратить попадание в баню насекомых или грызунов.


Данный тип вентиляции чаще всего применяется для небольших по размеру частных бань.

Вариант 2

Вентиляционные ходы могут быть расположены на одном уровне. Данный вариант вентиляции предполагает проделывание входного отверстия в 30 см от пола за печью. А вытяжное окно обязательно оборудуют вентилятором, вытягивающим углекислый газ наружу.

Вариант 3

По данной схеме в парной прорезают два отверстия. Входное отверстие прорезают на 0,5 м выше каменки, а выходной вентиляционный ход располагают внизу, в 20 см от пола. Для принудительного выдува воздуха устанавливают вентилятор.



Вариант 4

Если конструкцией бани предусмотрена лишь одна стена, выходящая непосредственно на улицу, то схема вентиляции предполагает устройство двух ходов, расположенных на одной стене напротив печи. В нижнее окно в 30 см от пола поступает свежий прохладный воздух, который, ударяясь в печь и нагреваясь, постепенно поднимается вверх и выходит через выходное окно наружу. Вытяжное отверстие располагают в 30 см от потолка и устанавливают в нем вентилятор для хорошей циркуляции воздуха.

Вариант 5

Схема вентиляции пола в бане пригодится, если в парной устроен дощатый пол с отверстиями между досками и подпольем. В данном случае окно для притока воздуха обустраивают за печью. По мере охлаждения воздух опускается вниз и выходит через щели в подполье, а оттуда – наружу через вентиляционный ход в стене цоколя, соединенный с трубой для вывода воздуха над крышей.



Вариант 6

Наконец, вентиляционным ходом для вывода отработанного воздуха может служить поддувало в печи, если она расположена в парной. Единственное, что нужно сделать – обеспечить приток воздуха, прорезав в стене напротив печи специальный зазор.

Методика монтажа вытяжки

Правильная организация вытяжки в бане предполагает соблюдение некоторых принципов:

  • в баню, пристроенную к дому, воздух должен поступать в направлении от жилых помещений к парной;
  • вентиляционное окно для вывода воздуха должно соединяться с трубой, выходящей наружу над крышей бани;
  • под потолком оборудовать вытяжной ход не рекомендуется, чтобы сквозняк не попадал на парящихся людей.


Итак, если рассмотреть процесс устройства вентиляции в целом, то он включает несколько этапов:

  • Сначала размечают места для вентиляционных ходов и прорезают отверстия диаметром 10-20 см.
  • Далее в окна вставляют металлические, деревянные или пластиковые короба.
  • Если нужно, на вытяжное отверстие монтируют вентилятор для принудительного выдува. Причем электрооборудование для бани должно быть термостойким и с классом безопасности от IP-44 (прочитайте также: " ").
  • Закрывают вентиляционные зазоры решетками и заглушками.
  • К выходному отверстию крепят трубу и выводят ее на крышу.

Стоит помнить, что воздух должен не просто обновляться, но и свободно циркулировать над полом. С этой целью в цоколе бани в противоположных стенах прорезают небольшие оконца с решетками для защиты от грызунов.


Соблюдая эти инструкции можно смело браться за обустройство вытяжки в бане, чтобы пребывание в парной приносило только удовольствие.

На вопрос, какой должна быть баня, любой человек ответит одинаково: жаркой и «легкой». Это очевидный факт для каждого. Поэтому к процессу утепления большинство подходит со всей ответственностью, используя всевозможные методы и материалы, чтобы обеспечить максимальное удержание тепла внутри. Неудивительно, что при этом создается эффект термоса .

Обеспечением второй составляющей отличной бани не занимаются, упускают и удивляются после, почему «пар» не удался, и вместо оздоровительного эффекта получен обратный результат . К сожалению, даже опытные люди забывают о таком важном моменте, как .

А ведь её значение не стоит преумалять: во время топки печи кислород сгорает, а вместо него выделяется CO2, под воздействием которого высок шанс «угореть» . Наша кровь перенасыщается угарным газом, возникает вероятность дезориентации или потери сознания (не говоря уже о более печальных последствиях). Поэтому необходима система, обеспечивающая подачу кислорода и дополнительно регулирующая температурный режим внутри парной.

Помимо функций восполнения кислорода, проветривание позволяет просушить строение, купируя негативное воздействие избытка влаги и пара, которое может повлечь появление плесени или гнили на конструктивах, а также неприятного запаха или ощущения затхлости . Отсутствие вытяжки может погубить древесину буквально за 2-3 сезона.

Устройство вентиляции требуется в любых банях, не только кирпичных и блочных, деревянные являются не менее требовательными к сушке. Исключением могут быть бани со щелями, но тут уже их баньками не назвать: тепло они удерживать не будут.

СПРАВКА . Особо нужно отметить возможность использования естественной вентиляции, которая не требует применения дорогих материалов и оборудования (однако, специально оставлять щели тоже не стоит). Как организовать этот процесс мы расскажем в этой статье. Не обойдем вниманием и устройство принудительной приточно-вытяжной системы.

Вентиляция в бане в парилке: почему необходима?

Выше мы уже рассказали об опасности замкнутой среды с точки зрения воздействия угарного газа, а также упомянули о необходимости создания микроклимата для просушки парной после её использования. Вентиляция в бане, в парилке однозначно повысит комфортность пребывания там и продлит срок эксплуатации постройки.

Отличительной особенностью русской бани является влажный пар. При этом разнится и температурный режим, который ниже аналогичного показателя у сауны. Однако, напитанный влагой теплый воздух в значительно быстрее прогревает человеческое тело и обладает более мягким и щадящим действием (не оказывается спазмирующее действие на сосуды, можно посещать людям пожилого возраста и детям).

Устройство печи достаточно специфично: как правило, камни размещаются внутри, доступ к ним можно получить открытием дверцы. Это обеспечивает более длительное сохранение тепла камнями, и их сложнее залить, даже при неумелом расходе воды.

Вентиляция в парилке русской бани . Самое важное – это сохранить баланс, ведь пар имеет «ударный» характер, вырываясь из печи, сразу после того, как на каменку плеснули воды. Если она будет сконструирована неправильно, то можно упустить весь пар.

В русской парной чаще всего применяются отдушины, которые устанавливаются в нижней части стен и обеспечивают сохранность жара, который скапливается у потолка.

Вентиляция в парилке: требования

Когда проектируется вентиляция в парилке, требования к ней просты. Необходимо придерживаться следующих правил:

  1. прохлада должна быть в районе пола, а жара около потолка;
  2. ровный уровень температуры, без колебаний;
  3. «отработанный» воздух должен замещаться свежим, обогащенным кислородом.

Вентиляция в парной: устройство

В основе лежат законы физики: приток свежего воздуха внизу вытесняет горячий воздух сверху через соответствующие отверстия, обеспечивая тем самым воздухообмен. При этом возникает разряжение воздуха (давление понижается), и прохладный воздух затягивается внутрь. Он в свою очередь постепенно нагревается, устремляется вверх, и далее по циклу. Так работает вентиляция в парной, устройство её достаточно простое. Больше .

Естественная или принудительная?

Для того, чтобы ответить на вопрос: естественная или принудительная вентиляция для парилки – следует разобрать в каждом из типов.

Естественный микроклимат образуется самостоятельно при наличии запланированных отдушин (проемов), либо щелей, когда в строении запускаются процессы конвекции воздуха, описанные выше.

К плюсам можно отнести: дешевизну реализации, отсутствие постороннего шума/вибраций от работающих устройств и использование природных особенностей. Возможные сложности: ошибки в размещении отверстий, как следствие: отсутствие тяги (обратное – появление чрезмерных сквозняков); проникновение посторонних (с большой долей вероятности – неприятных) запахов с улицы.

Принудительная вентиляционная система использует оборудование и материалы, создающие искусственное движение воздуха в необходимом направлении. Регулируется специальными блоками управления. Это весьма дорогое решение, требующее грамотного проектирования и дальнейшей реализации. При правильном размещении гарантировано обеспечивает размеренную циркуляцию воздушных потоков.

Встречаются комбинированные типы для бани: вентиляция парилки, объединяющая оба этих направления и обладающая плюсами и минусами каждого варианта.

Если вы решили заняться вентиляцией самостоятельно, но лучше остановится на естественной – она больше соответствуют духу бани, чем применение замысловатых устройств. Однако, мы вас не отговариваем от применения принудительной приточно-вытяжной вентиляции.

Вентиляция в парилке бани: схема

Вентиляция в парилке бани – схема системы. Состоит из двух отверстий: одно, из которых приточное, а другое – вытяжное (выходов можно сделать несколько). При выборе размеров вытяжного проема надо руководствоваться несколькими правилами:

  1. самое большое должно быть на максимальном удалении от печи (чтобы тепло прямотоком не уходило вовне);
  2. остальные можно пустить по периметру потолка;
  3. размер отверстий рассчитывается исходя из 24 кв. см на каждый кубический метр помещения . Чаще всего диаметр не превышает 30 см, но и количество составляет 2 и более.

Усилия тяги определяется перепадом высоты между приточным и вытяжным проемами.

ВАЖНО! Не размещайте отверстия точно друг напротив друга, это неизбежно вызовет появление сквозняков.

Вентиляция в парной русской бани: схема

Обеспечивается вентиляция в парной русской бани схемой, при которой имеются отдушины с регулируемыми заглушками, с учетом вышеуказанных правил. Либо применением залповой вентиляции, о которой мы расскажем далее.

Баня: вентиляция парилки (если печь в предбаннике или комнате отдыха)

О бане, вентиляции парилки, у которой печь находится в ином помещении, отличном от парилки, вероятнее всего придется задуматься о принудительной вентиляции, которая обеспечит движение потока в нужном направлении.

Как это показано на схеме:

Баня: вентиляция парной (если печь в парилке или парилка соединена с моечной)

Обеспечивается нагреванием от печи поступающего извне холодного воздуха и отталкивания его от источника тепла, и обратного возврата после удара о стены. Движение воздуха может стимулироваться применением дополнительных вентиляторов.

Для бани, вентиляции парной – организация просушки бани особенно важна, так как вода в моечной может обладать поистине разрушительным действие на отделочные материалы и пол. Помимо основной требуется усиленная вентиляция полов: путем установки вытяжного проема между чистовым и черновым полом, установка может сопровождаться монтажом вентилятора.

СПРАВКА. Проследите, чтобы на вентилятор не попадала вода, чтобы исключить риск короткого замыкания.

Более 10 разных схем вентиляции бани .

Где размещать приточные и вытяжные отверстия

Существует несколько простых правил – где размещать приточные и вытяжные отверстия:

  1. приточное (из которого поступает свежесть) должно располагаться внизу, ближе к полу;
  2. вытяжное – размещается вдали от печи, ближе к потолку.

При этом приточный проем желательно располагать около печи , чтобы в холодное время года воздух немного прогревался перед попаданием в парилку.

Высота, на которой размещаются отверстия, составляет около 30 сантиметров : от пола или потолка.

Эффективной будет установка приточных клапанов в фундамент (под полом) . Применение клапанной системы или установка дополнительной защитной решетки на проём обезопасит вас от возможного проникновения грызунов. В этом случае пол лучше стелить с небольшими щелями для более свободного доступа кислорода. Если вы хотите гладкий и ровный пол, то можно обойтись специальными вентиляционными окошками, которые можно закрыть декоративными деревянными решетками.

ВАЖНО! При размещении клапана на фундаменте необходимо обеспечить забор свежести с улицы, а не с подпола, иначе вместе с воздухом будут поступать неприятные запахи.

К числу распространённых схем размещения относятся:

  • для бань с постоянно работающей печью : входное отверстие напротив печи в 30 сантиметрах от пола, а поддувало топки будет играть роль вытяжки;
  • для бань с проливными полами : приточное отверстие в 30 см от пола за топкой, а «отработка» уходит после остывание через щели в полу;
  • расположение обоих отверстий на одной стене : напротив печи, но одно у пола, а второе – у потолка. На выход ставится вентилятор. Оправдано там, где стена с отверстиями обращена к улице.
  • расположение отверстий на одной высоте, но на противоположных стенах (не выводите в одну линию!), аналогично ставится вентилятор. Считается не очень эффективным, поскольку тепло практически сразу будет выходить вовне, да и просушка помещения будет быстрее за счет открытой двери.

Вентиляция стен в парной каркасной бани

Пирог каркасной стены. Подробнее про утепление каркасных стен смотрите .

Осуществляется путем оставления вентилируемого зазора между отделочными материалами и пароизоляцией, может достигать 5 см. Вентиляция стен в парной каркасной бани обеспечивается контробрешеткой. Гофры вентиляционной системы следует запроектировать заранее, чтобы разместить утеплитель с расчетом места под трубы.

Чего нельзя применять при вентиляции в парилке?

Откажитесь от применения пластиковых элементов:

  1. гофр;
  2. коробов;
  3. заглушек.

Это то, чего нельзя применять при вентиляции в парилке – они не выдерживают высоких температур, будут оплавляться, выделяя вредные вещества и приобретая неэстетичный вид.

Но в помывочной или предбаннике их применение не возбраняется.

В качестве заглушек отдушин или лючков можно применять только древесину: металл может обжигать от нагрева или подвергаться ржавчине под действием влаги.

Эконом-решение: залповая вентиляция в парной русской бани

Если вы не уверены, что сможете правильно рассчитать размер входов (выходов) или места их размещения, можно воспользоваться давно испробованным способом – эконом-решение: залповая вентиляция в парной русской бани.

Суть её применения заключается в быстром проветривании путем открытых настежь окон и дверей. Их распахивают на короткое время (не более 1-2 минут), для максимального эффекта лучше всего использовать противоположные окно и дверь.

Данный метод не требует никаких финансовых затрат: вы используете те элементы, которые есть в любой бане.

ВАЖНО! Не переусердствуйте с проветриванием, можно сильно выстудить баню. Такой способ особенно хорош для русских бань, которые топятся по-черному.

Нужно ли нанимать специалистов для расчета и проектирования

Если вам нужна правильная, “легкая” и беспроблемная баня, вентиляция в парной играет важную роль: от долговечности бани до вашей собственной безопасности.

Если банное помещение совмещено с домом, имеет комнату отдыха или предбанник, в которые выведена печь, или имеются иные причины для применения принудительной вытяжки, то ответ на вопрос “нужно ли нанимать специалистов для расчета и проектирования” будет однозначным: нужно .

Иначе можно ошибиться в незначительной детали, а приобретенное расчетное оборудование по этой причине не подойдет. А это в свою очередь вызовет дополнительные траты.

Кроме того, чтобы не нарушать конструкцию строения, вентиляцию парной лучше проектировать заранее, до того, как баня возведена , особенно это касается ситуации, когда вход потоков воздуха должен располагаться на фундаменте. Установка вентиляционной системы в уже построенное здание процесс хлопотный и трудоемкий. Потребуется разборка почти всех финишных материалов, освобождение места под гофры и прочее.

При строительстве кирпичной бани без предварительной подготовки и вовсе не обойтись, ведь требуется не только деревянные отделочные материалы, но и материал стен – кирпич, который (некоторые виды, например, силикатный) склонен к впитыванию большого количества воды.

Вывод

Вентилирование и обновление внутреннего климата в любом случае необходимы – это итоговый вывод, это необходимо помимо всего прочего для обеспечения комфорта при использовании бани. Выбор естественной или принудительной – остается за вами. Надеемся, что с учетом нашего материала вы сможете найти самое подходящее для себя решение.

Ознакомьтесь для полноты картины: и .

Статья в разделах:

Для чего нужна вентиляционная система в русской бане? Вот простое объяснение: внутри помещения вас окружает воздух с горячим паром. При дыхании человек потребляет кислород и выделяет углекислый газ. Поэтому при отсутствии нормальной вентиляции можно попросту задохнуться от нехватки кислорода. Профессиональные строители зачастую говорят, что в бане, сложенной из кирпича, вентиляционная система не требуется. Но это совсем не означает, что приток воздуха снаружи совсем не нужен, а говорит о наличии его естественной циркуляции и о том, что дополнительных затрат на обеспечение подачи кислорода в помещение не требуется.

Необходимость вентиляции в бане

В те времена, когда самого понятия «вентиляция» ещё не существовало, бани, как впрочем и все другие постройки, строились без применения каких-либо специальных мер для обеспечения притока свежего воздуха. Но на это были объективные причины. Основным материалом при строительстве тогда являлась древесина, нижняя часть венца была свободной. При этом воздух поступал внутрь бани через щели между брёвнами. Регулировали температуру внутри бани просто - открывая или закрывая дверь. Таким простым и довольно эффективным способом обеспечивали наши предки.

Раньше для проветривания банных помещений просто открывали двери и окна

В настоящее время при строительстве бань часто используют другие стройматериалы и технологии, что и обусловливает иной подход к устройству инженерных систем. Если первоначально в проекте бани не предусмотреть систему вентиляции, негативные последствия могут дать о себе знать в самом скором времени. В первую очередь это преждевременное разрушение материалов, обеспечивающих теплоизоляцию помещений. Когда вентиляция имеет низкую эффективность, через довольно короткое время потребуется заменить и утеплитель, и облицовочные материалы стен и полов.

Изменение температуры воздуха в большом диапазоне и его большая влажность - это основные факторы, определяющие износ применяемых материалов. Кроме того, может появиться неприятный запах, так как существующий микроклимат внутри бани способствует появлению плесени и грибков. Без использования химических средств убрать этот запах невозможно, но их применение в бане неприемлемо. Ну и главное - при отсутствии притока достаточного количества воздуха снаружи, внутри помещения быстро возрастает концентрация окиси углерода (угарного газа) и двуокиси углерода (углекислотного газа), а это, как мы уже говорили, может привести к отравлению людей.

В небольшом помещении парной без приточной вентиляции можно задохнуться

Сложив всё вместе, можно легко понять, что вместо эффекта оздоровления получается совершенно противоположный результат. Вышеуказанных факторов вполне хватает чтобы доказать важность эффективной системы вентиляции в бане.

Правила обустройства вентиляции в бане

Существуют следующие схемы применяемых систем вентиляции:

  • естественная, при которой возникновение движения воздуха обусловливается наличием естественного перепада давления снаружи и внутри помещения;
  • механическая, которая создаётся специальными устройствами, работающими в автоматическом режиме;
  • комбинированная, появляющаяся из-за перепада давления создаваемого за счёт подачи избыточного количества воздуха вентилятором.

При этом необходима не только подача воздуха внутрь, но и его удаление из помещения, что обеспечивается установкой коробов в противоположной стороне от канала притока.

Система вентиляции также обязательна и в других помещениях бани, таких как душевая комната, раздевалка и комната для отдыха.

Естественная вентиляция возникает из-за того, что холодный воздух снаружи помещения вытесняет более тёплый, и тот уходит вверх по специально созданным каналам

Пол также обязательно должен вентилироваться по причине того, что на него всегда попадает влага. Если вы не сделали хорошую вентиляцию пола, готовьтесь менять его каждые 4–5 лет. Для обеспечения длительного срока службы необходимо выполнить отдушины в противоположных углах цоколя, а также вентиляционные отверстия в противоположных стенах для обеспечения притока и оттока воздуха. Для защиты от грызунов и других мелких животных закройте отдушины в полу и отверстия в стенах решётками. Устанавливая печь, обязательно обеспечьте уровень чистого пола выше поддувала печи, тем самым создав эффект вытяжки. Настил необходимо выполнять со щелями между досками не менее 5 мм. А после завершения пользования баней нужно обязательно высушить помещение.

Одним из популярных способов является вентиляция по «Басту», когда свежий воздух поступает через отверстие под печью, а удаляется через отверстие под потолком, расположенное напротив дверей. В таком случае применяют короб из дерева обшитый фольгой.

При любом варианте вентиляционной системы всегда работают определённые правила, обеспечивающие полноценную циркуляцию воздуха и высокий уровень комфорта микроклимата. Одним из простейших вариантов является установка двух каналов - входного и выходного, сечение которых определяется исходя из следующих требований: на каждый квадратный метр площади помещения необходим канал сечением 24 см 2 . Очень часто специалисты умышленно занижают сечение каналов, объясняя этот шаг уменьшением потерь тепла. Однако это влечёт за собой только нарушение нормальной работы вентиляции. Для ускорения оттока воздуха разрешается монтаж двух вытяжных каналов или одной магистрали большего сечения. Каналы могут быть расположены как напротив друг друга, так и на одной стене, но в разных углах.

В качестве вентиляционных отверстий в полу могут служит щели между половицами

В процессе подготовки бани большая циркуляция воздуха не требуется, так как это снижает скорость прогрева помещений. Чтобы её уменьшить установите заглушки на каналах или закройте заслонки.

В случае, когда используются материалы с большой воздухопроницаемостью, доски пола должны быть уложены с зазором в 2–3 мм между ними. Воздух будет свободно проходить через щели и тем самым осуществлять функцию сушки и проветривания.

При проектировании системы предусматривается, что приток воздуха главным образом должен обеспечиваться поступлением снаружи помещения, иначе образование неприятного запаха не избежать.

Вытяжные короба необходимо изготавливать только из металла или дерева. В случае применения пластика при его нагревании будут выделяться токсичные вещества, да и срок службы при высоких температурах таких коробов очень маленький. Разрешается их применение только в раздевалках и душевых.

Вытяжные короба можно делать из металла или из дерева

Схемы устройства вентиляционных каналов в бане

Вентиляционные каналы под полами необходимо делать сразу у защитного листа из металла перед печкой. А соотношение размеров короба и дымохода должно составлять порядка 1–1,2. Эта система имеет свои преимущества, так как обеспечивает лёгкость регулировки притока воздуха и не допускает появления запаха в парилке. В случае, когда печь находится непосредственно внутри парной, данный тип вентиляции подходит больше всего. При этом система получается намного сложнее, так как применяется два короба - первый обеспечивает вентиляцию воздуха, а второй подаёт воздух для горения дров в печи. При этом каналы можно размещать в фундаменте, на котором в будущем и будет установлена печь.

Вариант вентиляции должен быть подобран со всей тщательностью, так как это влияет на уровень комфорта внутри помещения.

Есть несколько вариантов обустройства вентиляции в бане:


В зависимости от особенностей конфигурации банных помещений применяются разные способы расположения вентиляционных отверстий

Подготовка к установке вентиляционной системы

После принятия решения о применении той или иной схемы вентиляционной системы требуется выполнить её чертёж. При помощи простого карандаша и линейки на листе бумаги обозначают места расположения всех входных и выходных каналов, а также коробов для организации потоков воздуха.
При проектировании вентиляционных каналов учитывают такие требования:

  • входные и вытяжные каналы должны быть одинаковыми по длине. Иначе достаточный уровень циркуляции воздуха не будет обеспечен;
  • размер сечения всех каналов также должен быть одним и тем же;
  • нельзя располагать входной и выходной каналы на одном уровне друг напротив друга, потому что в этом случае циркуляция воздуха будет отсутствовать.

После составления чертежа выполняют разметку внутри помещения. С помощью рулетки и маркера размечают точки расположения каналов. Отверстия в стенах и перегородках между помещениями легко выполняются специальной коронкой при помощи электрической дрели.

На чертеже нужно указать размеры помещения и точное расположение всех вентиляционных отверстий

Для изготовления систем вентиляции зачастую используют обычную пластиковую водопроводную или канализационную трубу или специальную металлическую оцинкованную трубу диаметром не более 10 сантиметров. На вытяжную трубу, выходящую на крышу бани, для защиты от попадания внутрь системы осадков устанавливают зонтик из того же оцинкованного метала.

На входные каналы, которые располагаются на уровне или невысоко от земли, требуется устанавливать решётки для защиты от проникновения грызунов и других мелких животных.
Не следует забывать и о таких полезных вещах, как заслонки, которые используются для ручной регулировки циркуляции воздуха. Заслонки могут монтироваться на вентиляционные короба в виде самостоятельной детали конструкции.

Вентиляционное отверстие удобно оборудовать заслонкой, благодаря которой можно самостоятельно регулировать приток воздуха

Расчёт вентиляции для бань разных размеров

При расчёте нужного сечения короба вентиляционных каналов используют известное соотношение: на каждый кубический метр объёма помещений требуется вентиляционный канал (входной и выходной) сечением равным 24 см 2 . Часто используют стандартные канализационные трубопроводы, изготовленные из полиэтилена и имеющие диаметр 10 см (радиус трубопровода равен 5 см). Площадь сечения такой трубы равна 3,14х5 2 =78,5 см 2 . Для того чтобы расчитать, вентиляцию какого объёма помещения сможет обеспечить один короб с таким сечением, полученную величину сечения короба необходимо разделить на 24 см 2 . Получаем: 78,5/24=3,27 м 3 .

По вентиляционной трубе, выведеннй наружу, воздух из помещений будет выводиться на улицу, уступая место свежему

Допустим, что в бане парилка имеет размеры 2х2 м, а предбанник - 1х2 м. Высота потолков везде одинаковая и равна 2 м. Итого суммарный объём помещений равен 2х2х2+1х2х2=12 м 3 . Теперь определяем, сколько потребуется выполнить входных каналов для обеспечения полноценной вентиляции помещений при использовании канализационного трубопровода: 12/3,27=3,7. Принимаем значение равным 4. То есть необходимо выполнить четыре входных канала.

После определения мест расположения каналов делается разметка, сверление отверстий и монтаж коробов.

Размеры вентиляционных отверстий

Площадь сечения вентиляционных каналов зависит от размеров банных помещений: предбанников, парилок, душевых и комнат для отдыха. Важным моментом является не только правильное определение сечений каналов, но и обеспечение возможности их регулировки. Для этого предусматривается установка заглушек или задвижек.

Стоит обратить внимание и на тот факт, что при большом сечении каналов прогрев помещений до требуемой температуры с последующим её поддержанием будет достаточно трудной задачей. Главной причиной этого является отсутствие или затруднённость регулировки проходных сечений входных каналов.

Площадь сечения вентиляционных каналов вычисляется из уже упомянутого соотношения: 24 см 2 на 1 м 3 помещения. Для обеспечения циркуляции вытяжной канал можно сделать немного большим, чем входной.

В случае если размер каналов будет ниже требуемых значений, появится проблема с перегревом помещений и с превышением концентрации вредных газов.

Необходимые инструменты

Для монтажа узлов вентиляционной системы требуется следующие инструменты:

  • электрическая дрель;
  • коронка по дереву/металлу диаметром 100 мм;
  • строительный пистолет под тубу с герметиком.

Пошаговая инструкция: как сделать вентиляцию в бане своими руками

Процесс монтажа вентиляции в бане зависит от типа помещения, в котором проводятся работы.

В предбаннике должно быть тепло, сухо и достаточно свежего воздуха. Для этого в нём обычно устанавливают только один выходной вентиляционный канал. Для увеличения циркуляции воздуха в него заводят вентилятор. Канал чаще всего выполняют напротив двери в парилку на высоте не более 50 см над уровнем пола. Дополнительно вентиляционный канал оборудуют заглушкой, которая закрывается, если баня не используется.

В случае когда топочная дверца и поддувало печи расположены в предбаннике, обязательно выполняется и входной канал, который обеспечивает подачу воздуха снаружи к топке. Обычно такой канал монтируют ниже уровня чистового пола предбанника. Монтаж выполняют до того, как настилают доски на пол. Снаружи на вход обязательно устанавливают решётку.

В предбаннике чаще всего устанавливают только один выходной канал вентиляции или просто открывают окно

Как сделать вентиляцию в парилке бани

Работа вентиляционной системы парилки имеет свои особенности по сравнению с другими помещениями, так как внутри неё климатические условия довольно экстремальны. Несмотря на то, что обычно вентиляционные каналы во время процедур прикрываются либо закрываются полностью, вентиляция всё равно должна присутствовать для насыщения помещения кислородом, удаления углекислого газа, обеспечения равномерного прогрева и прочих задач. К примеру, одна из самых эффективных и распространённых систем для парилок это вентиляция «Басту».

При устройстве вентиляции типа «Басту» в парилке устанавливают вентиляторы и насосы

Видео: установка вентиляционных клапанов в парилке

Как сделать отверстие в стене сруба

Весь процесс состоит из нескольких шагов:


Если же стена выполнена многослойной из-за утеплителя, тогда отверстие выполняется следующим образом:

  1. Сверлом насквозь выполняется отверстие.
  2. Затем размечается канал нужного диаметра.
  3. По всей длине размеченной окружности, сверлятся отверстия небольшого диаметра.
  4. Далее стамеской или лобзиком устраняются перемычки и вынимаются внутренние фрагменты.

Видео: чем сверлить отверстие в деревянной стене

Установка труб и решёток

Для изготовления вентиляционных коробов лучше использовать трубопроводы, изготовленные из оцинкованного металла. В случае применения труб из пластика они должны быть рассчитаны на работу при повышенных температурах во избежание разрушения материала.

В вентиляционное отверстие можно вставить задвижную коробку, решётку или вентилятор

Сам процесс монтажа состоит из нескольких этапов:

  1. Труба оборачивается теплоизолирующим материалом и устанавливается в выполненное отверстие. Зазоры между стеной и трубой заполняются герметиком или монтажной пеной для обеспечения защиты от проникновения влаги.
  2. Далее крепятся защитные решётки при помощи саморезов или промышленного влагостойкого клея.

Для того чтобы оценить работоспособность канала вентиляции, достаточно поднести к нему зажжённую спичку, свечу или тлеющий фитиль. По направлению и скорости движения дыма можно определить эффективность работы смонтированных вентиляционных каналов. Если скорость движения воздуха недостаточна, рекомендуется установить в каналы вентиляторы.

Видео: вентиляция «Басту» в бане

Всё ещё не уверены, требуется ли система вентиляции в бане? И думать не надо, однозначно требуется. Но помните, что выбор схемы вентиляционной системы будет определяться исходя из многих аспектов конструкции самой бани, а также личного предпочтения владельца.

Находясь в закрытом помещении, человек поглощает кислород, выдыхая углекислый газ. Вроде все как обычно, но если под таким помещением подразумевается парилка, где постоянно клубится горячий пар, то свежему воздуху в таком случае взяться неоткуда. В таком помещении невозможно не то что отдыхать, но даже просто находиться. Ведь тело постепенно расслабляется, количество кислорода, в свою очередь, уменьшается, а к тому времени, когда дышать станет нечем, человек может попросту не дойти до двери.

По нормам безопасности замена воздуха в парильном помещении должна происходить много раз за день, чтобы люди, находящиеся там, сумели отдохнуть и очиститься. Иначе человек не сможет восстановить силы и вернется домой усталым, с мигренью и кислородным голоданием. Именно поэтому баню нужно оборудовать правильной вентиляцией, ведь что может справиться с микроклиматом лучше нее? Ни травы, ни различные благовонья не сумеют добавить пару «полезности», если не будет циркуляции воздуха.

Итак, сегодня речь пойдет о том, как обеспечивается вентиляция в парилке своими руками.

Неправильно оборудованная вентиляция может привести к определенным последствиям.

  1. Даже при хорошей вентиляции дерево подвергается огромным нагрузкам, поэтому служит зачастую не более двадцати лет. Без свежего воздуха эксплуатационный срок сократится в несколько раз.
  2. Если не выводить из парильной комнаты углекислый газ, то ее использование будет приносить больше вреда, чем пользы. Кроме углекислого газа, там скапливаются продукты горения, а грибки и плесень – это и вовсе постоянные «гости» любого помещения с недостаточной вентиляцией.
  3. Если парилку не вентилировать, то вскоре она наполнится запахом гнилого дерева и застоявшегося воздуха.

Еще одной важной функцией циркуляции воздуха является теплообмен. Дело в том, что воздух с повышенной влажностью плохо проводит тепло и как следствие, печка будет нагревать лишь пространство вокруг себя. Именно поэтому входное отверстие вентиляции обычно располагают за печкой, почти над самым полом. Это способствует тому, что по парилке распространяется уже нагретый воздух; если вентиляционный вход расположить в другом месте, то он будет подавать в помещение холодный воздух, нарушая тем самым теплообмен.

Выход нужно устанавливать на противоположной стороне от входа.

Обратите внимание! Часто встречается распространенная ошибка: вход и выход размещены на едином уровне. Это создает замкнутый цикл, который практически не затрагивает большей части комнаты. В результате снизу будет слишком холодно, а под потолком – слишком жарко.

При обустройстве бани важен не только правильный выбор той или иной схемы вентиляции. Большое значение имеет и диаметр вентиляционных отверстий. Рассчитывается он так: на каждые 24 см отверстия должен приходиться один кубометр помещения, а иначе циркуляции происходить не будет.

Стоит отметить, что входы и выходы желательно оборудовать заглушками для регуляции интенсивности воздухообмена. Шахты должны закладываться еще при строительстве бани.

Способы вентиляции бани – что лучше?

Парильное помещение может вентилироваться как путем естественного движения воздуха, так и искусственно, с помощью специально установленного вентилятора. Искусственную вентиляцию по праву считают более простой, ведь правильно оборудовать вход/выход можно лишь при наличии специальных знаний и немалого опыта.


Обратите внимание! Для обеспечения искусственной вентиляции воздуха подходит отнюдь не каждый канальный вентилятор. Установленная модель должна хорошо переносить высокую влажность и перепады температуры, а иначе электроника сломается, что крайне опасно в обычном деревянном сооружении, коим зачастую и является русская баня.

Технология обустройства вентиляции в парилке

Для начала отметим, что приток воздуха в первую очередь зависит от печи. Поэтому стоит выяснить, как это работает.

Где начинается вентиляция бани

Стоит отметить, что топка может располагаться и в самой парилке, и в соседней комнате. Для обкладки печи используется кирпич или камень. Между обкладкой и металлом требуется оставлять 5-сантиметровый зазор.

Нередко топку устанавливают в комнате отдыха – так и мусор не будет скапливаться, и не придется бежать к парной каждый раз для того, чтобы подкинуть дров. А теперь – непосредственно к работе.

Первый этап. Приточная вентиляция

Для нее оборудуется специальный канал, расположенный над полом. Канал должен располагаться у топки там, где уложен металлический лист, защищающий дерево от попадания углей.

Шаг первый. Для начала нужно соорудить специальный короб, который был бы примерно на 1/5 больше дымохода. Короб выводиться на улицу, а не под пол, иначе в парилке будут постоянно витать неприятные ароматы.

Обратите внимание! При расположении топки непосредственно в парильном помещении необходимо сразу два короба – второй будет конвекционным.

Шаг второй. Далее нужно обустроить специальный подиум возле стены, в которой проделано отверстия для притока воздуха. Для этого «ребром» выкладываются три ряда кирпича – один под стеной, второй посредине, а третий – у края.

Шаг третий. Производится кладка для печи высотой в 25 см до самого кирпичного экрана, в верхней части ее (кладку) нужно перекрыть. На месте непосредственног о расположения печи не нужно ставить два последних кирпича – так свежий воздух будет идти в саму печь. Торец нужно заложить кирпичом.

Шаг четвертый. Конвекционный короб должен доводиться до конца. На его торце устанавливается поддувало. Под него нужно обязательно что-то подложить, иначе она будет постоянно тереться о пол при открытии/закрыти и.

Шаг четвертый. После сооружения подиума можно устанавливать печь. Это лучше сделать на специальные металлические уголки, что позволит равномерно распределить нагрузку на короб. Осталось лишь обложить печь и установить экран с несколькими отверстиями. Эти отверстия и будут вентиляцией, которая позволит прогревать комнату горячим воздухом.

Второй этап. Отточная вентиляция

Технологию сооружения главного теплового насоса мы уже рассмотрели. Осталось лишь позаботиться об оттоке воздуха. Идеальный вариант – установить отточный короб диагонально по отношению к приточному, что позволит максимально эффективно вентилировать парилку.

Шаг первый. Если кирпичная рубашка одной из стен выходит, к примеру, в комнату отдыха, то необходимо просто вывести туда еще одну дверку. Так можно убить сразу двух зайцев: и воздух из парилки выводить, и предбанник обогревать (разумеется, если короб установлен правильно).

Шаг второй. Сооружение короба. Этот короб нужно сделать площадью 125 см² (+ 10%) и установить примерно в 30 см над поверхностью пола. Далее вентиляционный канал должен идти через стену к потолку и выходить на улицу.

Обратите внимание! Для сооружения конструкции можно использовать уже готовые вентиляционные коробы, обшив их после сборки вагонкой. Так изделия будут выглядеть естественнее, не отличаясь от общего фона.

О нагреве и вентиляции

Если при работе печи открыты нижние дверки, то воздух, проникая через них, прогревается и покидает помещение через верхние (но не полностью – некоторая его часть опускается и нагревается повторно). Нижнюю дверку следует открывать еще до растапливания печи, чтобы обеспечить ее «разгон».

Парилка при этом будет нагреваться до тех пор, пока горячий воздух не достигнет нижней части короба, после чего он начнет выдавливать более прохладный и тот, в свою очередь, выходит наружу и нагревает все, что попадается на пути. Так парилка одновременно вентилируется и нагревается, и именно так должна функционировать правильная вентиляция.

Обратите внимание! Конвекционные дверки открываются каждый раз, когда в парилке кто-то есть. Эти дверки, будучи соединенными с соседними помещениями, прогревают их.

В качестве заключения

Немногие знают, что при изоляции дымоходной трубы в бане они лишают себя еще одного источника тепла. Конечно, не стоит оставлять раскаленный дымоход в «голом» виде, необходимо сделать вокруг него кожух из кирпича, на втором ряду соорудив дверку-поддувало. А если сверху оборудовать вторую дверку, то выйдет самый настоящий тепловой насос, который будет и прогревать, и вентилировать помещение.

Видео – Парилка своими руками

Вентиляция в бане – обязательный конструктивный элемент. Без полноценного воздухообмена и притока свежего воздуха даже самая качественная деревянная постройка способна за 2-3 года полностью прийти в негодность. Впрочем, даже в этот небольшой промежуток времени, парильщикам придется наслаждаться такими «прелестями», как сырость, неприятный запах, нехватка свежего воздуха.

Поэтому к монтажу системы вентиляции необходимо подойти со всей ответственностью. Это несложно. Тем более, что в большинстве небольших частных бань (особенно с режимом «русской бани»), наиболее оптимальной является естественная вентиляция. А сооружение ее, в отличие от принудительного аналога, не потребует установки дорогостоящих вентиляторов. А в некоторых банях она вообще создается «сама по себе» - только за счет подходящей конструкции парной.

Как устроена система естественной вентиляции?

Естественная вентиляция приводится в действие за счет воздушной конвекции, возникающей при разнице давлений (температур) в помещении (бане) и на улице.

По законам физики, нагретый воздух в помещении всегда поднимается вверх, а холодный – спускается к полу. Главная задача вентиляции в бане – обеспечить приток свежего воздуха (холодного) и вытеснить отработанный (теплый). Поэтому при планировании естественной вентиляции приточное отверстие обычно располагают ниже вытяжного. Тогда теплый воздух, поднимаясь вверх, выходит наружу через вытяжную шахту. При этом в помещении создается разряжение (пониженное давление) и через приток возле пола затягивается свежий прохладный воздух. Постепенно он опять прогревается, поднимается и вытесняет порцию отработанного воздуха через вытяжку. Так выполняется непрерывная конвекция и естественная вентиляция.

В качестве вытяжек в бане с естественной вентиляцией могут использоваться продухи, форточки, дымоход печи. Приток воздуха осуществляется через венцы стен (в рубленых банях), приоткрытые двери, вентиляционные отверстия. Как приточные, так и вытяжные отверстия (продухи, отдушины) снабжают затворами или регулируемыми решетками. Это помогает контролировать воздухообмен в помещении и не допускать сквозняков.

Существуют несколько вариантов естественной вентиляции. Каждый из них имеет свои достоинства, особенную функциональность и некоторые ограничения по использованию.

Вариант #1. Залповая вентиляция - проветривание

В небольших русских банях распространена залповая вентиляция. Это – обычное проветривание, которое выполняется либо после банных процедур, либо между заходами в парилку. Залповая вентиляция способствует быстрой смене воздуха, просушке поверхностей парной.

При залповом проветривании роль вентиляционных отверстий выполняют дверь и форточка, расположенные на противоположных стенах. Для смены воздуха их открывают на короткое время после парения (или между посещениями парилки). В зависимости от того, в какую сторону направлен перепад давления, воздух будет перемещаться от форточки к двери или наоборот.

Роль залповой вентиляции состоит в том, чтобы освежить воздух в парной, но при этом не остудить стены. Поэтому время проветривания небольшое – 1-2 минуты бывает достаточно.

Вариант #2. Вентиляция с оттоком через дымоход

Печь-каменка с дымоходом может стать движущей силой вентиляции. При горении топлива отработанный воздух втягивается в печное поддувало и выходит через дымоход. Для того, чтобы осуществлялся приток свежего воздуха, делают щель около 5-10 мм в нижней части двери. Или же неплотно закрывают ее во время процедур. В банях-срубах, при горении огня в печи, воздух с улицы затягивается через неплотно подогнанные нижние венцы.

Вентиляция посредством оттока воздуха через дымоход возможна только при поддержании огня в печи. Если горение топлива не сохранится во время парения (например, в банях «по-черному» или в печи кратковременного режима работы), смена воздуха выполняться не будет. Потребуется более универсальная система вентиляции.

Вариант #3. Воздухообмен через продухи

Воздухообмен, выполняющийся через специальные продухи - универсальный вид естественной вентиляции. Он позволяет постепенно сменить воздух в парной несколько раз за время парения (в идеале - 5-6 раз за час). При грамотном планировании такой вентиляции сквозняков и снижения температуры поверхностей наблюдаться не будет.

Вытяжное отверстие обычно устраивают под потолком, над верхним полком. Оно имеет размеры 15-20 см, бывает квадратным или круглым. Закрывают вытяжку съемной заглушкой или скользящей заслонкой (дверцей), с помощью которой можно изменять размеры вытяжки и степень воздухообмена.

Еще несколько правил:

  • Нежелательно располагать вентиляционные отверстия на одном уровне напротив друг друга. Большая вероятность, что свежий воздух, зашедший в парную, будет сразу же вылетать в вытяжку. Это исключает полноценную циркуляцию воздуха, но приводит к образованию сквозняка.
  • Линейные размеры вытяжки, в идеале, должны совпадать с размерами приточного отверстия. Или же быть больше. При отклонении размеров вытяжки в меньшую сторону, новый чистый воздух поступать в баню не будет.
  • При желании усилить отток отработанного воздуха размеры вытяжки делают больше приточной отдушины. Или же устраивают на 1 приточное отверстие 2 вытяжки.

Для притока чистого воздуха в парной оборудуют приточное отверстие, как правило, в 0,2-0,4 м от поверхности пола. Оно может находиться на той же стене, что и вытяжка, либо в противоположной стороне. Желательно - рядом с печкой, чтобы поступающий воздух успевал нагреваться и поступал в зону парения уже теплым. Приточное отверстие закрывают вентиляционной решеткой, чтобы воздух втягивался в помещение отдельными струйками, а не сплошным потоком.

Пошаговый инструктаж по монтажу

Классический порядок работы такой:

  1. В стенах бани делают два отверстия с поперечными размерами 100-200 мм. Желательно сформировать продухи еще на этапе строительства, чтобы позже не пришлось высекать их в готовых стенах. Одно отверстие выполняют позади печи (или рядом с ней), на расстоянии 20 см от пола. Другое – на противоположной стене, по диагонали, на расстоянии 20 см от потолка.
  2. В отверстия устанавливают короба. Их можно купить уже готовыми – из металла или пластика. В рубленых банях лучше использовать деревянные короба, сколоченные из досок.
  3. На приточное отверстие ставят вентиляционную решетку, на вытяжное – задвижку. Если одно из отверстий выходит на улицу, с наружной стороны на короб устанавливают сетку от насекомых.

Но этот порядок работ не единственно правильный - все зависит от того, какое у вас строение и какую схему воздуховодов вы выбрали.

Достоинства и недостатки такой системы

Среди достоинств естественной вентиляции самые существенные такие:

  • простое устройство и легкий монтаж;
  • дешевизна – естественная вентиляция не требует установки дорогостоящих принудительных вентиляторов;
  • экономичность в работе – позволяет избежать трат за электроэнергию;
  • надежность – отсутствие механических устройств делает естественную вентиляцию практически «вечной», не подверженной поломкам и не нуждающейся в ремонтах.

Есть и минусы:

  • зависимость силы вентиляции от разницы температур в парной и на улице;
  • осенью и зимой холодный воздух, идущий из приточных отверстий, снижает температуру в парной, могут возникать сквозняки;
  • запахи с улицы.

Согласитесь, недостатки - несущественны. В небольшой бане, стоящей на собственном участке, естественная вентиляция - наиболее рациональное решение. Если внутри нет бассейнов и больших моечных, переплачивать за механические вентиляторы (для принудительного воздухообмена) нет никакого смысла. Если же по каким-то причинам естественная вентиляция не будет справляться с возложенными на нее функциями, вы в любой момент сможете преобразовать ее в механическую - достаточно поставить на отверстия вентиляторы!
