Глубинные насосы для скважин: типы оборудования и критерии подбора, обзор производителей. Глубинный насос для скважины: особенности и критерии выбора Как работает погружной насос для скважины

31.10.2019

Сложно переоценить значимость глубинного насоса в системе водоснабжения загородного дома, особенно, если скважина является единственным источником воды. Грамотный выбор и качественный монтаж устройства для подачи воды позволяют долго и бесперебойно использовать автономную систему.

Отличным помощником для жителей сельской местности, дачников и владельцев загородных домов часто становятся глубинные насосы Водолей от компании «Промэлектро». Широкий модельный ряд позволяет выбрать насос, соответствующий конкретным условиям эксплуатации, а повышенная работоспособность и адекватная цена оборудования делают насосы Водолей востребованными среди покупателей.

Глубинные насосы Водолей - баланс цены и качества

Погружные насосы «Водолей» изготавливает Харьковская компания «Промэлектро» с 1996 года. Предприятие производит целую серию бытовых электронасосов с высотою подъема до 200 метров и производительностью до 12м3/час. Технические и эксплуатационные характеристики позволяют использовать глубинное оборудование для откачки воды с песочных и артезианских скважин.

К числу достоинств насосов Водолей можно отнести:

Цена насоса глубинного Водолей зависит от его технических характеристик и колеблется в диапазоне от 7500 до 17500 рублей.

Глубинные насосы Водолей соответствуют международному стандарту безопасности IEC 335-1 и по уровню качества не уступают аналогичным скважинным насосам европейских брендов GRUNDFOS, CALPEDA и PEDROLLO. Среди производителей стран СНГ по качеству, ценовой политике, дизайну, спросу и надежности, насосы Водолей не имеют аналогов.

Устройство и принцип работы глубинного насоса Водолей

Рассмотрим устройство глубинного насоса Водолей. Электронасос состоит из многоступенчатой насосной части, электродвигателя и выносной конденсаторной коробки.

Электродвигатель заполнен маслом и состоит из ротора, статора и вращающихся шарикоподшипников.

Насосная часть представлена монолитным блоком, в котором находятся лопаточные отводы, рабочие и направляющие колеса, а также приводной вал. Крышка с внутренней трубной резьбой фиксирует все детали на месте. В крышке предусмотрены отверстия для крепления оборудования тросом.

Диаметр рабочего колеса определяет производительность насоса - объем воды, которую насос может поднять за определенный отрезок времени

Крышка с внутренней трубной резьбой фиксирует все детали на месте. В крышке предусмотрены два отверстия для крепления оборудования тросом.

В конденсаторной коробке находятся шнур питания и конденсаторы, которые обеспечивают работу электронасоса.

В насосах Водолей используется надежная немецкая автоматика, защищающая оборудование во время критических режимов работы. К шнуру питания присоединено выносное устройство для дистанционного управления.

Принцип действия глубинного насоса Водолей центробежного типа заключается в следующем. В результате вращения рабочего колеса образуется кинетическая энергия, которая передается на лопасти и воздействует на частицы вещества, то есть воду. Жидкость, находящаяся в зоне рабочего колеса, поднимается в верхнюю часть корпуса насоса, а новая - под давлением поступает на ее место. Переход воды поддерживается постоянно вращающимися колесами.

Скважинные насосы Водолей: модели и их характеристики

Компания «Промэлектро» выпускает различные серии глубинных насосов Водолей. Все наиболее значимые характеристики модели можно узнать из самого названия насоса. Например, насос БЦПЭ-0,5-32У 60/47:

БЦПЭ - бытовой центробежный погружной насос;
0,5 - производительность оборудования (0,5 л/с);
32 - номинальный напор при номинальной объемной подаче, указывается в метрах;
60 - наибольшая производительность (60 л/мин или 3600 л/час);
47 - высота подъема воды при максимальном напоре.

Все центробежные глубинные насосы для скважины Водолей классифицируются по производительности на четыре группы:

БЦПЭ-0,32;
БЦПЭ-0,5;
БЦПЭ-1,2;
БЦПЭ-1,6.

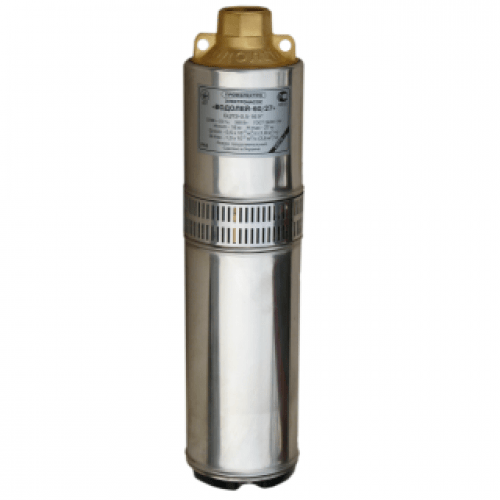

Насосы серии БЦПЭ-0,32 спроектированы для работы в малодебитных колодцах, скважинах, диаметром от 120 мм.

Насосы БЦПЭ-0,32 подходят для использования в домашнем хозяйстве, если потребление воды не превышает 2 м3/час. Надо отметить, что номинальный расход воды в нормальном режиме составляет порядка 1,15 м3/час

Ассортимент серии насчитывает девять моделей, отличающихся показателем номинального напора, потребляемой мощностью, габаритами и стоимостью. Рассмотрим технически характеристики глубинного насоса водолей на примере модели БЦПЭ-0,32-63У:

производительность - 0,32 м3/с;
напор при номинальной подаче - 63 м;
напряжение - 220 В;
частота сети - 50 Гц;
максимальный напор - 90 м;
номинальная потребляемая мощность - 1000 Вт;
потребляемый ток - 4,5 А;
конденсатор напряжением 400 В имеет емкость 32 мКФ;
масса устройства - около 17 кг;
количество ступеней работы - 11;
ориентировочная цена глубинного насоса 63 У серии БЦПЭ-0,32 - 10500 рублей.

В каждый комплект насосов этой марки входит прочный капроновый трос для монтажа насоса в скважине и длинный электрический кабель.

Глубинные насосы серии БЦПЭ-0,5 обладают дополнительной функцией - защита электродвигателя от перегрева. Погружной агрегат можно использовать как в системе автоматического водоснабжения, так и при ручном режиме.

Насосы серии БЦПЭ-0,5 можно применять в скважинных и колодцах с объем поступающей воды не меньше 25 м3/час и диаметром от 110 см. Кроме того, такое насосное оборудование подойдет для откачки воды из шахтных колодцев, резервуаров и открытых водоемов

Серия начитывает восемь модификаций насосов: наименьший номинальный напор - 16 метров, наибольший - 100. Рассмотрим характеристики насоса глубинного Водолей 16 из серии БЦПЭ-0,5:

производительность - 0,5 м3/с;
напор при номинальной подаче - 16 м;
напряжение - 220 В;
частота сети - 50 Гц;
потребляемый ток - 1,8 А;
максимальный напор - 27м;
номинальная потребляемая мощность - 400 Вт;
скорость вращения - 2800 об/минуту;
масса устройства - около 8 кг;
конденсатор напряжением 400 В имеет емкость 14 мКФ;
количество ступеней работы - 3;
ориентировочная стоимость - 7000 рублей.

Насосы этой серии способны обеспечить бесперебойную подачу воды для полива сада, огорода и бытовых нужд.

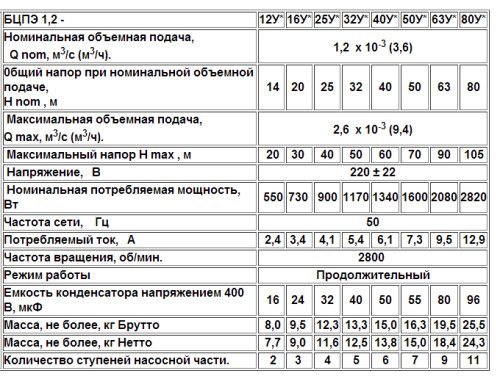

Глубинные агрегаты Водолей БЦПЭ-1,2 могут использоваться в скважинах и колодцах с внутренним диаметром от 120 мм. Насос рекомендуется применять для подачи воды температурой не выше 35°С.

Вода не должна иметь минерализацию более 1500 г/м3 и содержать большое количество песка. Перекачивание кислотных, щелочных растворов и жидкостей запрещено

Серия представлена восьмью моделями (минимальный напор подачи - 12 метров, максимальный - 80). Технические характеристики разных модификаций представлены в таблице.

Наиболее высокой производительностью обладают насосы из серии БЦПЭ-1,6. Оборудование производиться в трех моделях с общим напором при номинальной подаче - 25, 32 и 40 метров.

Технические характеристики БЦПЭ-1,6-40У: видео

Установка и подключение насоса Водолей

При установке БПЦЭ Водолей надо учесть некоторые общие рекомендации по монтажу и эксплуатации погружных насосов:

Выносная конденсаторная коробка должна располагаться под навесом или в помещении.
Во время работы насос должен быть полностью погружен в воду.
Расстояние от насоса до дна скважины - не меньше 40 см.
Первое включение электронасоса можно производить не раньше чем через 5-10 минут после полного погружения оборудования в воду.

Рассмотрим поэтапно процесс установки и подключения насоса Водолей:

Аккуратно опустить электронасос в воду, удерживая трос и трубопровод. Надо контролировать, чтоб шнур питания не испытывал натяжения.

Перед включением насоса надо убедиться в его полном погружении в воду

Обслуживание глубинного насоса

Глубинные насосы Водолей рассчитаны на длительный период службы, а бесперебойность работы уже зависит от самого пользователя. Соблюдения правил эксплуатации и периодический осмотр - гарантия того, что насос будет работать долгие годы.

Раз в два года насос надо вытягивать из шахты и осматривать. Поднимать агрегат надо максимально аккуратно, чтоб не разбить колбу насоса о стенки скважины. Извлеченный насос проверяется на наличие трещин и сколов. Появление подобных дефектов может привести к расширению воды во время замерзания источника.

Ось двигателя должна вращаться плавно и легко. Если вал двигателя прокручивается с затруднением, то необходима замена подшипников. При необходимости, надо долить масло и сальник. Обмотку двигателя следует осмотреть на следы перегрева.

Разборку глубинного насоса Водолей надо проводить осторожно - изоляция кабеля становится со временем хрупкой и ее можно легко повредить

При сниженном давлении надо поменять рабочие колеса - скорее всего они износились. Эту работу лучше доверить специалистам.

Возможные поломки насоса и порядок их устранения

Рассмотрим возможные неисправности, причины и порядок их устранения.

Насос не включается в работу.

Возможные причины и устранение:

Снижение производительности насоса.

разрыв трубопровода и неисправность крепления - поднять насос и проверить целостность трубопровода, устранить дефекты;
отверстия фильтров забились - поднять насос и почистить фильтры;
резкое падение напряжения - обеспечить нормальное напряжение - 220В.

Срабатывает защитное устройство после кратковременной работы.

Разберем поэтапно ремонт глубинного насоса водолей, если агрегат засорен:

Снять защитную сетку. Если она крепиться специальным зажимом, то надо немного придавить в середине и поддеть сетку отверткой. На некоторых моделях сетка крепиться двумя обычными винтами, которые достаточно просто открутить.
Снять кабель-канал - металлический желоб, защищающий кабель от повреждений. Этот элемент присутствует в широких моделях насосов.
Отделить насосную часть от двигателя - открутить четыре болта ключем на 10 и снять пластиковые муфты.
Разобранную конструкцию аккуратно уложить на горизонтальную поверхность.
Провернуть вал торцевым ключом, придерживая верхнюю часть устройства.
Тщательно промыть насос и собрать его обратно.

Как правильно выбрать насос Водолей

Правильный выбор насоса - залог его длительной работы. При выборе оптимальной модели надо учитывать характеристики скважины и соблюдать некоторые условия:

дебит скважины должен превышать производительность насоса, так как со временем дебет источника снижается из-за заиливания;
определить требуемый напор электронасоса исходя из расстояния от точки водозабора до гидроаккумулятора и потерь напора на горизонтальном участке трубопровода.

По графику напорных характеристик можно определить подходящую модель оборудования.

Наличие на дачном участке или в частном доме автономного водопровода – это огромный плюс в их обустройстве. Хозяин не зависит от насосных станций — у него в распоряжении собственная. Существует множество установок для выкачивания воды: поверхностные, глубинные насосы для скважин. Если вас одолевают сомнения, какой выбрать, посмотрите, как производится установка своими руками (монтаж на примере насоса грундфос).

Разновидности насосов и их классификация

Основной функцией глубинного насоса является извлечение водной массы из недр земли и транспортировка ее к потребителю в жилые помещения или хозяйственные постройки (кухню, душ , туалет). Также с его помощью выполняется полив участка или теплицы, и наполнение резервных емкостей.

Глубинные насосы обладают небольшим корпусом цилиндрической формы. Они практически не занимают место на участке. Существует 2 типа таких насосов:

Промышленные. Используются предприятиями. За счет большой мощности, могут поднимать воду с глубины до 100 метров. Имеют внушительные габариты.
Бытовые. Используются в частных домах или дачных участках, можно установить самостоятельно, отличаются компактностью и относительно большой мощностью.

Совет. Перед установкой проконсультируйтесь со специалистами. Мощность выбранного насоса будет зависеть от глубины залегания воды.

Также насосы различаются по способу их установки.

Погружной насос. Аппарат полностью погружен в воду, от него отводится напорный шланг, с помощью которого выполняется соединение с водопроводом.
Поверхностный насос. Аппарат расположен вне водной поверхности, от него отводится 2 шланга: напорный (выполняет подачу воды в водопровод) и всасывающий (обеспечивает всасывание жидкости в насосный агрегат).

Кроме различия по области применения и схеме установки насосов есть еще классификация по типу конструкции и принципу работы:

Центробежные насосы. Используются в любое время года. Применяется гидравлический механизм. Подача воды осуществляется за счет вращения колес, находящихся возле двигателя. Рабочая часть (колеса) выполнена из плотного пластика или нержавеющей стали, что обеспечивает малый вес конструкции. Устойчив к воздействию абразивов (песка и глины). Установка данного оборудования предусматривает наличие фильтра грубой очистки воды от частиц песка и камней. Охлаждается с помощью проходящей через корпус воды, поэтому и устанавливается по принципу углубления. Такие насосы оснащены датчиком температуры, который автоматически выключает устройство в случае его перегрева. Единственным недостатком оборудования является высокая стоимость, по сравнению с вихревым.

Совет. Если планируется круглогодичное проживание в дачном доме, то лучше выбрать центробежный насос.

Вихревые или вибрационные насосы. Такое оборудование не предназначено для подачи большого количества воды. Их используют только в неглубоких скважинах. Рассчитаны для сезонного потребления водных ресурсов. Работа механизма осуществляется за счет высокочастотных колебаний, приводящих в движение механический поршень, который и обеспечивает всасывание воды в аппарат. Плюсами такого рода оборудования является невысокая стоимость, компактность габаритов, минимальное потребление энергии. Минусами – разрушает стены скважины за счет продолжительного вибрационного воздействия, малая мощность и низкая производительность.

Совет. Чтобы вихревой насос не разрушал стены скважины, при его установке на корпус надеваются резиновые кольца.

Устройство насосного агрегата глубинного типа

Для того чтобы правильно выполнить монтаж насосного оборудования, необходимо знать какой насос из чего состоит, как собирается и работает.

Главными деталями устройства является двигатель и насосная часть. В нижней части корпуса расположен двигатель, при установке особое внимание обращается на его гидроизоляцию. Насосная часть - многоступенчатый механизм, который включает в себя рабочие колеса, лопастные отводы и приводящий их в действие рабочий вал.

Охлаждается изделие с помощью выкачиваемой воды. Наружное охлаждение происходит за счет прохождения водяных масс между корпусом насоса и стенами скважины. Внутреннее – при прохождении воды непосредственно через агрегат.

Важно! Если установка насосного агрегата на дно или стены пробуренной скважины не представляется возможным, то колодец оснащается трубами из асбеста.

Среди всех выкачивающих воду устройств, глубинные насосы наиболее популярны. Они имеют ряд преимуществ перед другими агрегатами:

бесшумность работы;
нет перебоев в подаче водной массы;
легкий и быстрый монтаж;
забор воды на большой глубине;
узкая цилиндрическая форма корпуса;
защита от перегрева двигателя;
выполнен из антикоррозийных материалов.

Совет. Для того чтобы выбрать какой бы то ни было насос необходимо учесть форму и глубину колодца. Впоследствии вы не будете тратить время, силы и средства на установку дополнительного оборудования.

Для того чтобы правильно выбрать глубинный насос, необходимо учитывать следующие данные:

потребление воды в каждой точке водозабора и на всем участке в сумме;
диаметр и глубина пробуренной скважины;
геологические данные участка земли (тип грунта, глубина залегания подземных вод и т. д.);
наличие на участке источников подачи электричества.

Выбор насоса напрямую зависит от глубины скважины и залегания подземных вод. Если водоносный слой находится на глубине от 10 м, то стоит выбрать глубинный насос. При приобретении насоса, выбирайте аппарат с мощностью, немного превышающей требуемую: впоследствии вы сможете выполнить усовершенствование водопровода, не прибегая к замене устройства выкачки воды.

Каким образом насосное устройство зависит от глубины колодца

Для выбора насоса необходимо посмотреть в паспортные данные скважины, там указаны все ее параметры. Если вы не знаете глубину скважины, то необходимо произвести замеры. К сухой (!!!) веревке привязать грузик и опустить его в отверстие, извлечь веревку и по мокрой отметке определить расстояние от поверхности земли до уровня воды в скважине. Опуская веревку глубже, можно определить и глубину скважины.

Приобретая насос, обязательно изучите инструкцию и паспорт изделия. В этих документах указывается мощность насоса в зависимости от глубины скважины.

30-60 метров. Установка насосов в таких условиях производится непосредственно в скважину. При монтаже дополнительно ставят 2 -3 обратных клапана, чтобы поднимаемая вода не уходила обратно. В такие скважины устанавливают центробежные насосы, оснащенные термозащитой. Аппарат с помощью специальной техники вводится в скважину и закрепляется тросом на поверхности земли.
10-20 метров. При залегании воды на средней и маленькой глубине можно использовать поверхностный, а не глубинный насос. Такой аппарат устанавливают вдали от источника, и с помощью шланга проводят забор воды из него.

Монтаж глубинного аппарата на примере погружного насоса фирмы GRUNDFOS (грундфос)

Глубинные насосы фирмы Grandfos (грундфос) оснащены двигателями погружного типа. Бесшумная работа двигателя обеспечивается за счет установленных подшипников скольжения, смазанных специальной жидкостной антикоррозионной смазкой. Электрическая часть насоса заполнена жидкостью, предельная температура замерзания которой составляет -20°С и ниже. Чтобы двигатель работал исправно, необходимо постоянно следить за уровнем наполняемой жидкости в нем. Доливать рекомендуется жидкость типа SML-2 только фирмы Grunfos. Для проведения заливки в электродвигатель используйте следующий алгоритм:

Убедитесь, что установка двигателя произведена в вертикальном положении с отклонением в 10-12°.
Открутите с помощью отвертки пробку.
С помощью шприца залейте жидкость в двигатель.
Распределите жидкость равномерно по поверхности капсулы двигателя с помощью раскачивания устройства, собравшийся воздух выйдет на поверхность.
Закрутите резьбовую пробку максимально туго, чтобы предотвратить проливание.
Установите двигатель в корпус насоса.

Для того чтобы двигатель насоса мог свободно охлаждаться, необходимо производить контроль температуры заливаемой жидкости и минимального значения скорости потока воды. Для обеспечения свободной конвекции, ширину трубы скважины делают на 4-6 см больше диаметра корпуса насоса.

Важно! Свободная конвекция двигателя не допускается при условиях образования отложения на корпусе насоса.

Перед тем как проводить монтаж насоса необходимо убедиться, что он отключен от сети после возможной проверки и исключено случайное его включение. Все технические данные изделия описаны в паспорте в виде таблицы, туда снесены мощность, потребление электроэнергии, напряжение питания значение «косинуса фи» и др.

Насосы Grudfos (грундфос) оснащены внутренним тепловым реле, которое срабатывает при перегреве установки, отключая питание насоса. В дополнительной защите не нуждаются.

Монтаж глубинного насоса Grundfos (грундфос) выполняется следующим образом:

Производится установка обратного клапана на патрубок насоса. Вода не будет сливаться после отключения питания.
На всасывающий патрубок монтируют фильтр грубой очистки чашевидной формы. Он убережет рабочую насосную камеру от заиливания.
После установки обратного клапана, устанавливают нагнетательный патрубок, по которому вода будет подаваться вверх.
Кабель питания в гидроизоляции пропускают по нагнетательному шлангу, его крепят с помощью клипс.
В кронштейны, предусмотренные на верхней части нержавеющего корпуса, проводят полимерный шпагат, который будет в дальнейшем удерживать насос в скважине.
Готовый к запуску аппарат опускают в шахту скважины. Опорой служит только шпагат, связка кабеля со шлангом не несет никакой нагрузки.
Канат фиксируют на кронштейне, который расположен с наружной стороны обсадной трубы.

Учтите, что выбрать правильный алгоритм установки вам поможет человек, который занимается этим профессионально. Если вы хотите выполнить установку своими руками, проконсультируйтесь с мастером, чтобы не допустить ошибок.

Замена и ремонт глубинного насоса

Даже самая надежная система изнашивается и может давать сбой в работе. Для обеспечения дальнейшей работы аппарата, его необходимо демонтировать и заменить либо произвести ремонт. Данная процедура производится так:

Отключите систему электропитания и водопровода от насосного агрегата.
Извлеките насос из скважины. Для этого необходимо воспользоваться помощью товарищей, т. к. эта процедура подразумевает не малый физический труд.
Отсоедините обратный клапан и фильтр грубой очистки, расположенный на входе в насос.
Произведите диагностику изделия.
Выполните замену или ремонт вышедших из строя частей.
Внимательно осмотрите все патрубки, шланги и кабель на наличие повреждений.
Прочистите фильтр или замените его.
Соберите насосное устройство и выполните его монтаж на рабочее место.

При замене устройства следует использовать новые полимерные стяжки и фильтры.

Как вы видите, монтаж и демонтаж глубинного насосного агрегата можно выполнить и самостоятельно. Главное, правильно выбрать устройство и подобрать мощность насоса под соответствующую глубину скважины.

Как установить глубинный насос: видео

Глубинные насосы для скважин: фото

Погружной насос – незаменимый помощник в любом загородном доме. Устройство требуется для подъема воды из скважины, колодца или водоема, расположенного рядом с приусадебным участком. Чтобы читатели смогли корректно подобрать изделие для определенного источника забора воды, для каждого типа оборудования в статье приведена схема погружного насоса, описаны устройство и принцип его работы.

Классификация погружных насосов

Погружные насосы для бытовых нужд можно разделить:

по назначению оборудования;
по принципу работы устройства.

Разделение устройств по назначению

Применение погружных насосов достаточно обширно. В зависимости от области использования выделяют следующие виды насосов:

скважинные или глубинные. Оборудование способно поднимать воду с большой глубины. Единственное условие – вода не должна содержать различных примесей, способных повредить внутренний механизм;

колодезные. Оборудование отличается меньшей производительностью и напором. Может работать в воде, содержащей мелкие частицы песка, ила или извести;

. Предназначены для работы в загрязненной воде. Могут использоваться для колодца, водоема или откачки жидкости из подвала. Устройство погружного насоса дренажного типа позволяет пропускать через себя частицы, диаметр которых от 10 до 70 мм;

фекальные. Применяются для откачки отходов, скапливающихся в сборных колодцах и иных емкостях, в которых собирается отработанная вода. Оборудование оснащается измельчителем, способным перерабатывать туалетную бумагу и иные средства гигиены.

Все виды насосов изготовлены из высокопрочных материалов, способных длительный период времени работать в воде.

Разделение насосов по принципу работы

Согласно принципу насосы существует разделение устройств на следующие виды:

вибрационные;
центробежные;
вихревые;
шнековые.

Устройство и принцип работы погружных насосов

Вибрационные насосы

Основными элементами погружного вибрационного насоса являются:

силовой агрегат, внутри которого располагается электрический магнит;
вибратор или вторая часть электромагнита, приводящего в действие ходовой поршень;
камера для набора воды, соединенная с выводящим патрубком;
всасывающая камера. Отсек, куда в первую очередь попадает вода из источника;
амортизатор, необходимый для обеспечения плавного хода рабочего поршня;

В продаже есть устройства, не оснащенные амортизаторами. Однако они быстро выходят из строя, так как резкие движения поршня приводят к механическим повреждениям.

шайбы, влияющие на производительность погружного устройства. За счет увеличения или уменьшения количества шайб можно самостоятельно изменять мощность насоса;
шток или основа для движения поршня;
обратный клапан. Устройство устанавливается для того, чтобы предотвращать обратный отток жидкости из насоса. За счет обратного клапана можно увеличить номинальную производительность оборудования;
гайка, необходимая для фиксации поршня на штоке;
поршень, являющийся основным рабочим элементом насоса;
каналы, предназначенные для перевода воды из сборной камеры в водопроводную систему.

Работа погружного насоса вибрационного типа происходит за счет движения поршня. При подаче электрического питания создается электромагнитное поле в силовом агрегате, и вибратор притягивается, придавая поршню движение. В это время в наборной и всасывающей камерах создается разряженное давление, и свободное пространство заполняется водой через обратные клапаны. Аналогичным образом жидкость проходит через каналы и попадает в трубопровод.

За секунду происходит несколько движений поршня, что обуславливает напор воды в трубопроводе.

Центробежные насосы

Центробежный погружной насос состоит из следующих элементов:

рабочее колесо – основной элемент оборудования;
лопасти рабочего колеса, создающие центробежную силу для всасывания воды;
корпус, защищающий рабочее колесо от механических повреждений;
всасывающая область, через которую нагнетается жидкость;
напорный трубопровод, передающий воду от насоса к системе водопровода;
обратный клапан, предотвращающий выход воды из насоса в источник;
защитная сетка, необходимая для предохранения рабочей части насоса от примесей, негативно влияющих на работу устройства.

Эксплуатация погружных насосов центробежного типа, оснащенных защитной сеткой, возможна и в слегка загрязненной воде.

Принцип работы погружного насоса с такой конструкцией достаточно прост. За счет подачи электроэнергии рабочее колесо начинает вращаться. По периметру лопастей создается центробежная сила, которая заставляет воду перемещаться от всасывающего трубопровода к напорному, соединенному с системой водоснабжения дома.

Подробнее о конструкции и принципе работы центробежного насоса можно узнать из видео ролика.

Вихревые насосы

Теперь рассмотрим, как работает погружной насос вихревого типа. Устройство и принцип работы оборудования аналогичен центробежному насосу. Различия заключаются в следующих аспектах:

рабочее колесо вихревого насоса является цельным, а центробежная сила, создающая вихревой поток, образуется в результате движения ребер жесткости;
вода, поступающая через обратный клапан, накапливается в ячейках и именно из них переводится в напорный трубопровод.

Вихревые насосы в силу своей конструкции способны выдавать больший напор жидкости при небольших энергетических затратах.

Шнековые насосы

Шнековые насосы (их еще называют винтовыми) работают за счет вращения рабочего винта, расположенного внутри неподвижного корпуса.

От скорости вращения шнека прямопропорционально зависит производительность насоса.

Управление погружным насосом любого типа может производиться вручную или с помощью автоматической системы, которая устанавливается дополнительно. Любой насос можно оснастить поплавком, предотвращающим работу в «сухом» режиме, недопустимую при использовании погружных устройств.

Для исключения перепадов напряжения электрической сети, способной вывести оборудование из строя, используются стабилизаторы. Чтобы усовершенствовать конструкцию погружного насоса и максимально продлить срок его службы, в систему водоснабжения дома встраивается гидроаккумулятор.

Чтобы на участок и загородный дом бесперебойно поступала вода, лучше всего использовать скважины, которые подают воду непосредственно с глубинных водоносных слоев. Устройство таких скважин максимально простое. Они представляют собой ствол, который может достигать от пары метров и до 40 м. Чтобы подача воды из скважины осуществлялась бесперебойно, необходимо устанавливать специальное оборудование.

Применяются разнообразные устройства, включая насосы, которые могут быть поверхностными или погружными. Поверхностные устанавливаются над скважиной, они предназначены для работы с малыми глубинами. Данные устройства хороши для колодца, но для глубокой скважины их лучше не использовать, с поставленной задачей они точно не справятся . Для таких источников применяются глубинные насосы. Они помещаются внутрь самой скважины ниже поверхности воды, могут воду всасывать сверху или со дна. Конструкция глубинного насоса несложная, модели в продаже есть разные. Для скважины не составит труда подобрать подходящий вариант.

Особенности глубинного насоса и его характеристика

Конструкция глубинных насосов во многом зависит от параметров, принципа действия, типа двигателя. Это оборудование предназначено для того, чтобы поднять воду с достаточно большой глубины. В быту они применяются для колодцев, скважин на песок или на известняк. Само название свидетельствует о том, что оборудование погружается под поверхность зеркала воды, от устройства идет кабель питания в защитной оболочке и труба, которая подает воду наверх.

Для управления используются специальные автоматические блоки, но они ставятся в кессоне. Сам насос обычно снабжается двигателем, встроенным фильтром, забор воды может осуществляться снизу оборудования или сверху. Первый вариант более предпочтителен, так как при помощи такого устройства скважину можно прочистить от массы песка и ила. Надо помнить, что уровень погружения обычно не составляет более 20 м от поверхности. Это предельное значение, которое вычисляется по соотношению статического и динамического уровней воды.

Само устройство для скважины может включать 2 части:

двигатель (встроенный или наружный);
насосную многоступенчатую часть.

Если двигатель встроенный, то он размещается внизу, чтобы максимально защитить его от негативного воздействия воды. Далее в верхней части корпуса размещается приводной вал оборудования, рабочие направляющие колес, специальные лопаточные отводы. Вибрационный насос состоит из специального стакана и корпуса. Есть вибратор, создающий необходимое давление, и электрический мотор. Самым сложным элементом является вибратор, который и обеспечивает подъем воды. Сюда входит якорь, резиновый амортизатор, регулирующие шайбы.

Амортизатор сжимается во время работы, создает необходимые условия для забора воды.

Центробежный насос немного сложнее, но его работа более надежная и долговечная, именно поэтому многие предпочитают его. Внимание здесь надо уделить лопаточному отводу, который крепится к мотору. Именно от него зависит долговечность и качество работы. Подшипники, которые здесь предусмотрены, эффективно охлаждаются водой, поэтому перегрева не происходит. Часто насос имеет встроенные датчики, которые позволяют сразу остановить работу оборудования, когда начинает подаваться слишком большая масса песка, вода понижается до неприемлемого уровня. При использовании насосного оборудования для песчаных скважин необходимо предусмотреть наличие фильтра, который будет защищать механизм от всасывания абразивных включений.

Что оказывает влияние на стоимость?

Конструкция насоса оказывает определенное влияние на стоимость:

Технические характеристики, подача воды, производительность и мощность. Для глубинного оборудования важно, как именно будет подаваться вода и под каким напором это будет происходить.
Тип и мощность двигателя всегда имели одно из важнейших значений. Чем более мощное оборудование, тем с большей глубины оно сможет поднимать воду, но и стоимость его будет выше.
Цена при увеличении мощности повышается на 4 тыс. рублей за разницу в 0,75-1,5 кВт.
Устойчивость к загрязнениям и песку. Важно пользоваться насосом, который не будет ломаться при наличии в воде примесей песка. Чистый песок не сможет перегонять ни один насос, но защита от него стоять должна, особенно это касается скважин на песок. Для известняковых источников это большого значения не имеет, но важно помнить об этом при выборе. Защиту от песка обеспечивает специальная встроенная система фильтрации.
Производительность оказывает влияние на стоимость, так как конструкция насоса сложнее.

Разновидности погружных насосов

Устройство глубинных насосов во многом зависит и от того, какого они типа. Можно выделить 2 группы:

по типу конструкции и расположения двигателя;
по принципу работы, т.е. по тому, как именно осуществляется забор воды.

При пользовании насосом важно обратить внимание, что конструкция может быть разного типа:

Штанговые насосы максимально защищены от негативного влияния воды. Двигатель расположен не внутри корпуса, а на поверхности, отдельно от устройства. Тяга передается по специальному штанговому приводу к насосу.
Бесштанговые насосы имеют двигатель, который присоединен к корпусу, он находится также в воде. Именно такой тип насоса используется чаще всего, так как он более удобен в монтаже, хотя стоимость его может быть и выше. Подобный агрегат используется для скважин любого типа, часто им оборудуются колодцы, канализационные и дренажные сети.

Такие насосы обычно выполняются в виде цилиндра, диаметр может составлять до 140 мм. Для дачных скважин применяются агрегаты, диаметр которых составляет 100 мм. Стоимость их оптимальная, модельный ряд представлен довольно широко.

Подбор насосов с учетом принципа работы

Глубинный насос может иметь различную конструкцию в зависимости от принципа работы. Выделяют вибрационные и центробежные насосы, которые отличаются по своим характеристикам. Все вибрационные скважинные насосы, которые монтируются в ствол скважины, отличаются такими особенностями:

Они устойчивы к загрязнениям окружающей среды, что делает возможным и использование его для любого типа почвы.
Модельный ряд устройств разнообразный.
Стоимость вибрационного устройства не так высока, часто электрический кабель для насоса стоит больше, чем сам насос.

Но есть и ряд минусов, о которых нельзя забывать:

Пропускная способность насоса этого типа невысокая.
Надежность и долговечность не могут похвастаться ничем особенным, сроки эксплуатации вибрационного насоса небольшие.
Во время работы оборудование вибрирует. Это обстоятельство одно из самых серьезных, так как стенки скважины могут начать разрушаться, особенно если нет обсадной трубы. Агрегат при эксплуатации начинает раскачиваться, его корпус может быть поврежден. Но зато стоимость устройства низкая, именно это обстоятельство часто играет первостепенную роль при выборе оборудования для скважин.

Центробежный насос сегодня не менее популярен, так как отличается высоким уровнем КПД, что дает возможность приобрести более дешевое устройство с уровнем мощности немного ниже. Центробежные насосы могут быть многоступенчатыми. Это позволяет нагнетать воду при более высоком уровне давления, производительность у таких устройств на порядок выше.

Обслуживание оборудования простое, как и использование, но именно устройства подобного типа чувствительны к загрязнениям, поэтому необходимо использовать дополнительные фильтры. Норма у загрязнения для центробежного насоса составляет до 150 г/куб жидкости, но есть и специальные насосы, которые могут работать при загрязнениях в 20 кг/куб. Стоимость этого оборудования высокая, для небольших скважин подобные насосы не применяются.

Использование глубинного насоса для скважины предполагает тщательный выбор устройства. Следует понять, что именно представляет собой насос, какие особенности работы для него характерны. Все глубинные насосы, которые используются сегодня, можно разделить на центробежные и вибрационные, могут они различаться и по другим признакам.

Решили заняться выбором насоса? Следующая статья поможет вам разобраться в этом вопросе. Данные аппараты позволяют полноценно поливать растения, перекачивать массу воды из колодца в различные емкости. Благодаря изложенной информации, вы сможете лучше понять устройство и принцип работы этих агрегатов. Возможность грамотно выбрать оптимальный вариант для вашей дачи сэкономит ваши средства.

Выгодная цена на бытовые приборы, работающие с перекачиванием воды, даёт возможность приобрести их для условий любой дачи. Неприхотливость в работе позволяет аппаратам действовать в агрессивной климатической среде, а простота механизма – не утрачивать свои функции после консервирования на зиму или в помещениях без отопления. Чтобы узнать о слабых местах, которыми обладают насосы, и уберечь их от возможных поломок, следует ознакомиться с информацией ниже.

Глубинный насос – простое устройство, предназначенное для бытовых задач, состоит из нескольких элементов. Основной, движущий массу воды элемент – силовой. Это электромагнитный сердечник в виде буквы «П». Электротехническая сталь, с плотно накрученной обмоткой, изолированной лаком, залита эпоксидной смолой так, чтобы обеспечить безопасность работы устройства, исключая вероятность доступа воды в устройство сердечника. Сам электромагнит крепко держится внутри корпуса, благодаря надёжной фиксации и полостям, занятым кварцевым песком, необходимым для провода охлаждения через листки электротехнической стали.

На магните в форме буквы «П» закреплён шток. Он работает с резиновой шайбой, служащей в качестве амортизирующей прокладки. Качество прокладки влияет на работоспособность аппарата в целом. Принцип действия прокладки следующий. Амортизатор прилегает к пластиковой муфте, она изолирует работу камеры насоса. Муфта работает как ёмкость для набора и прохождения воды, изолируя жидкость от электрического механизма агрегата. Специальная диафрагма направляет и фиксирует шток, она закрепляется во внутренней части муфты.

Некоторые производители увеличивают длину штока, оптимизируя принцип работы. Это позволяет качественно применить преимущество центробежного усилия, на которое способны погружные агрегаты. При такой особенности погружной конструкции шток полноценно выступает в камеру муфты. Ушки, что находятся во внутренней части камеры на штоке, позволяют улучшить условия центробежного усилия работы штока. Получится гарантированное увеличение производительности всей системы в целом, ведь в таком случае шток меньше смещается.

Резиновые вставки в форме грибов, которые вы можете заметить в устройстве насоса, называются обратными клапанами. Через эти части вода просачивается внутрь камеры, но они не позволяют жидкости выходить, так как предусмотрены в качестве запирающего механизма при сдавливании.

Необходима повышенная эластичность обратного клапана, что позволяет игнорировать скапливающийся мусор во внутренней части насосного устройства. Эластичность позволяет клапану плотно прилегать к стенкам муфты, ограничивая стопор. В противном случае, часть воды будет отправляться обратно, что отрицательно скажется на экономичности и скорости работы агрегата.

Резиновый поршень по факту является основополагающей частью конструкции, нарушение его работы может спровоцировать загрязнённость источника мелким мусором. В большинстве случаев поломки из строя выходит сам поршень. К остальным деталям нельзя предъявить подобную претензию, так как они более долговечны, хоть и постоянно подвергаются вибрациям в ходе того, как работает погружной агрегат.

Принцип и особенности работы

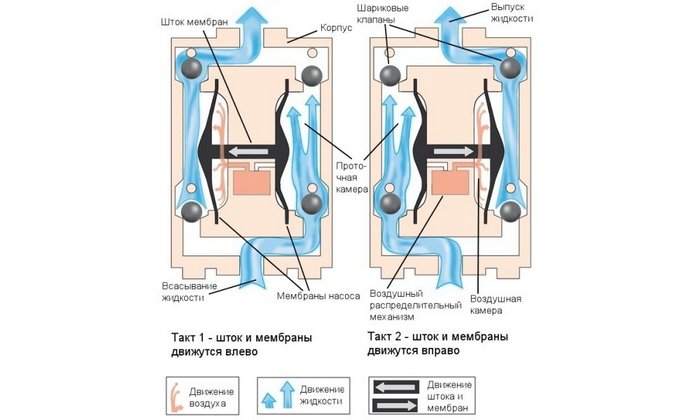

Изменяющаяся сила давления внутри нагнетающей камеры позволяет работать насосу. Возвратно-поступательные передвижения поршня (или диафрагмы, в зависимости от модели) из резины вызывают скоростное поступление воды. При детальном поэтапном рассмотрении складывается следующая картина. Агрегат, получающий электричество, провоцирует возникновение на обмотках катушки магнитного поля. П-образный сердечник при намагничивании притягивает вибрационную часть агрегата – катушку, которая расположена в камере нагнетания.

Полученный импульс влияет на поршень, тот заворачивается внутрь, а штоковое устройство следом отбрасывается с действием обратных клапанов. Принцип обратно-поступательного тока обусловлен условиями работы переменного тока, поочередно возникающего и пропадающего и образуя провалы без намагниченности катушки. Это свойство позволяет катушке каждый раз отбрасываться назад и при намагничивании опять повторять действие. Поршень, давящий на воду, высвобождает новое пространство для следующей порции воды, мгновенно отправляющейся в муфту из-за создавшегося давления.

Такие циклы проходят с периодичностью 100 раз в секунду, позволяя перенести около сотни объёмов камеры. Именно такая ритмичность действия, вызванного движением штока, и создаёт постоянную вибрацию во время работы агрегата. Благодаря этому процессу насосы получили название «вибрационные».

Места и способы применения погружного насоса

Неприхотливость данных агрегатов позволяет вводить их в эксплуатацию в разных климатических условиях. Особого обслуживания и профилактики не требуется. Нет вращающихся деталей и двигающихся механизмов. Специальная оптимизированная конструкция насосов даёт возможность деталям изнашиваться в разы меньше, чем у других агрегатов. Такое решение будет выгодным для вашей дачи.

Если насос не пускать вхолостую, то он не будет перегреваться, тепло уходит моментально за счёт охлаждения поступающей воды. Перекачка щелочной воды не вредит работоспособности, минеральные соли не создают осадка на внутренних частях. Несмотря на исключительную надёжность, слабые стороны такие аппараты всё же имеют.

Сам процесс действия, а именно вибрации, нагнетающие жидкость, могут разрушить механизм. Со временем они вызывают смещение любых частей, независимо от условий эксплуатации. Вышедшая из паза часть создаёт дополнительную вибрацию и нарушает собственную структуру. Знание принципа работы позволяет изредка проводить профилактические работы. Также следует исключить некоторые условия для работы, а именно:

Не откачивайте воду с помощью погружного аппарата из только что выкопанного колодца. Витающие частицы и грязь очень быстро забьют ёмкость агрегата, если без данного мероприятия не обойтись – следует прочистить основные узлы аппарата.
Не используйте погружной аппарат в большом водоёме, таком как река, озеро, болота.
Не подавайте воду из ёмкости с ограниченным запасом воды, такой как цистерна либо бак.
Не используйте насос в качестве аппарата, откачивающего жидкость из затопленного помещения вашей дачи.

Если рассмотреть опыт использования вибрационных насосов со скважинами, то отзывы потребителей будут различаться. У некоторых, использующих такие насосы десятилетиями, весь процесс эксплуатации проходит без проблем. Некоторые потребители моментально выводят из строя сам насос, а также разрушают скважину. Видимо, здесь имеет значение целая совокупность факторов, говорящая о качестве насоса и скважины, но не оставляющая шансов предугадать развитие событий.

Выбор вибрационного насоса для вашей дачи

Разнообразие выбора качественных водяных насосов из стран СНГ, а также из Китая позволяет подобрать оптимальное решение для своих нужд. Учитывая развитость данного сектора, очень сложно встретить немецкие и итальянские водяные модели насосов, поэтому о них, как правило, нечего сказать. Перейдём к обзору наиболее покупаемых и популярных моделей на рынке. К слову, стоимость качественного насоса может не превышать 60-70 условных единиц.

«Малыш» – самая младшая по характеристикам, но самая востребованная модель на рынке СНГ. Надёжный водяной аппарат, наиболее экономичный в приобретении, может обладать двумя типами водозаборов (верхний и нижний). Дополнительная термозащита позволяет аппарату быть стойким и долговечным в условиях суровой зимы.

«Ручеек» – данный водяной аппарат обладает не меньшей популярностью за счёт мощного напора. Немного отличается по характеристикам, в зависимости от страны производителя, но даёт стабильные показатели напора в 60 метров.

«Водолей» – глубинный насос, стоит дороже остальных моделей, но повышенные характеристики напора (до 100 м) и возможность перекачки больших объёмов воды позволяют использовать данный агрегат в крупных хозяйствах.
