Громоотвод чертёж на частный дом. Как сделать громоотвод на даче своими руками

Перед тем как рассматривать процесс расчета и установки громоотвода в частном доме, нужно узнать физические причины явления. Это позволит лучше понимать все действия и возможные последствия при нарушениях разработанных инструкций.

Гром – воздушные волны, появляющиеся вследствие резкого увеличения давления воздуха после контакта разряда молнии. Сила тока в молниях может достигать 500 тыс. ампер, а напряжение несколько миллионов вольт. Такой мощный эклектический разряд становится причиной нагревания воздуха до больших температур, резко увеличивается его объем. Как результат – возникают звуковые волны от молнии, которые получили название гром. Гром – следствие молнии и никакой опасности для дома не представляет, защищать строения надо не от него, а от молнии.

Соответственно, сооружать не громоотвод, а молниеотвод.

Зачем нужен молниеотвод

Некоторые не очень грамотные застройщики думают, что прикрепленный на коньке дома металлический штырь будет притягивать к себе все молнии по цилиндрической окружности над ним и по проволоке отводить их в землю. Для этой цели специально закапывается кусок катанки около дома. Такие представления очень далеки от науки, металлический штырь, воткнутый в землю около дома и привязанный к прутку на коньке, никакой пользы не принесет. Почему?

  1. Где найти такую проволоку, которая бы выдержала ток силой 500 000 А и напряжением 1 000 000 000 В? Именно такой разряд имеет молния во время встречи с землей.
  2. Зачем в принципе притягивать молнии и направлять их по проволоке, рискуя зажечь строение из-за перегрева токоотвода?
  3. Что делать, если на дачном участке несколько строений различной этажности? Придется для каждого делать систему громоотвода?

Вывод. Нужно монтировать не громоотвод, а молниеотвод. Все действия должны быть направлены не на притягивание молнии, а наоборот, на создание условий, которые минимизируют вероятность ее попадания в строение.

Это очень сложные расчеты, упрощенные формулы дают большую ошибку. Иногда нет возможности выполнить исходные технические условия, причин может быть несколько, часть из них объективная и не поддается человеческому влиянию.

Цены на молниезащиту и заземление

Молниезащита и заземление

Когда нужно монтировать громоотвод в частном доме

Опять надо вспомнить немного теории о молниях – станут понятнее действия во время монтажа громоотвода. Молний может быть несколько типов, но нас интересует только направление облако-земля. На начальной стадии появляются стримеры, которые в дальнейшем соединяются и образуют ступенчатые лидеры. Именно они ярко светятся и стремительно направляются к земле.

По мере приближения увеличивается напряжения эклектического поля на земле, все имеющие в ней электроны устремляются верх и в самой высокой точке выбрасывают навстречу ответный стример. Он соединяется с лидером, цепь замыкается, электрический разряд уходит в землю. Канал нагревается до 20000–30000°С, воздух расширяется и создает сильные звуковые волны (гром).

Теперь будет понятнее, когда надо монтировать на дом молниеотводы.

  1. Если земля в данной местности имеет большое количество ионов. Такие зоны располагаются в переувлажненных участках, именно они могут накапливать большое количество заряда. Обратите внимание, как часто в вашей местности бывают молнии, поговорите со старожилами. Если они не могут вспомнить случаев попадания молнии в какие-либо объекты, то монтировать молниеотвод нет никакой необходимости.
  2. Дом расположен на землях, способных накапливать заряд, удары молнии в этой местности не редкость. Установка молниеотвода обязательна, но нужно строго соблюдать правила монтажа и выполнять предварительные расчеты.

Как действует громоотвод

Эффективная система молниезащиты направлена на то, чтобы свести к минимуму направление ступенчатых лидеров молнии в зону расположения здания. А для этого есть единственное условие – электрический потенциал земли на данном участке должен быть минимальным и обязательно намного меньшим, чем на соседних. Эту задачу и должны выполнять молниеотводы. Они постоянно, а не только во время грозы, направляют в атмосферу электрические заряды и тем самым значительно уменьшают потенциал напряжения. Исчезают условия появления встречных стримеров, молния находит иные точки отвода энергии.

Важно. Если в громоотвод попала молния, это значит, что он смонтирован неправильно и вместо пользы приносит вред.

Размер защищаемой площади зависит от количества и качества штырей заземления, именно они собирают электроны и по проводам отправляют их к вертикальному штырю молниеотвода. Оттуда электроны постепенно переходят в атмосферу. За счет такого непрерывного процесса уменьшается потенциал под домом и автоматически минимизируется вероятность попадания в него молнии.

Теперь, когда принцип действия молниеотвода понятен, ясны задачи каждого элемента системы, можно приступать к установке защиты дома.

Пошаговая инструкция установки

Как уже понятно из вышеописанного, молниезащита должна монтироваться только в комплексе с эффективным заземлением, в противном случае система функционировать не будет.

К работам рекомендуется проступать только после расчета количества, размеров и места расположения заземлителей. Выполнить такие расчеты могут лишь квалифицированные специалисты. Они, кстати, должны после монтажа проверить эффективность заземления специальными приборами (мегомметрами), ели показатели окажутся неудовлетворительными, то его придется исправлять или полностью переделывать.

Шаг 1. Отогните усик крепления проводов, соберите две половинки коньковых держателей.

Они изготовлены таким способом, что при помощи регулировочных отверстий и винтов есть возможность изменять главные параметры. Элементы могут прочно фиксироваться к конькам различных размеров, при этом надежность крепления сохраняется весь период эксплуатации, самопроизвольное откручивание полностью исключается.

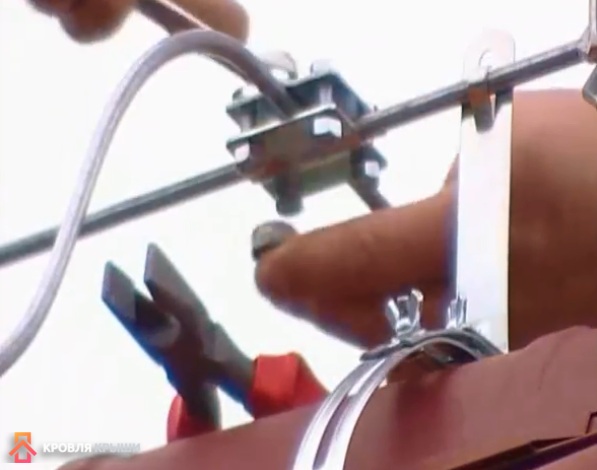

Шаг 2. Закрепите на коньке держатели токоотводов. Если вы покупаете систему молниеотвода промышленного изготовления – отлично, она имеет все элементы, необходимые для установки оборудования. Сделать их можно и самостоятельно, но для этого потребуется дополнительное время. Кроме того, держатели кустарного изготовления существенно проигрывают в дизайнерском виде и никак не украшают здание.

Расстояние между ними примерно один метр, надо следить, чтобы проволока не касалась покрытия крыши. Старайтесь крепить с одинаковым шагом, так система намного лучше смотрится и не оказывает негативного влияния на внешний вид дома.

Практический совет. На крышах всегда работайте со страховочной веревкой, особенно это касается металлических покрытий. Если нет возможности приобрести промышленное оборудование для альпинистов, то изготовьте элементарное самостоятельно.

Барашки (гайки) затягивайте сильно, пользуйтесь рожковыми ключами или пассатижами. Помните, что потом исправить допущенную ошибку сложно, придется опять забираться на крышу. Обращайте внимание, чтобы все вертикальные стойки для установки проволоки располагались строго на одной линии.

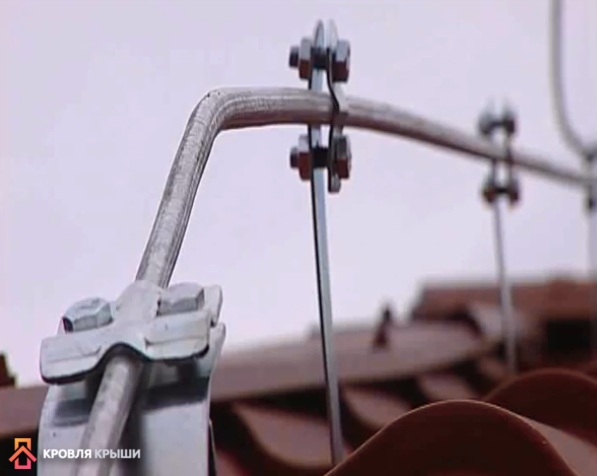

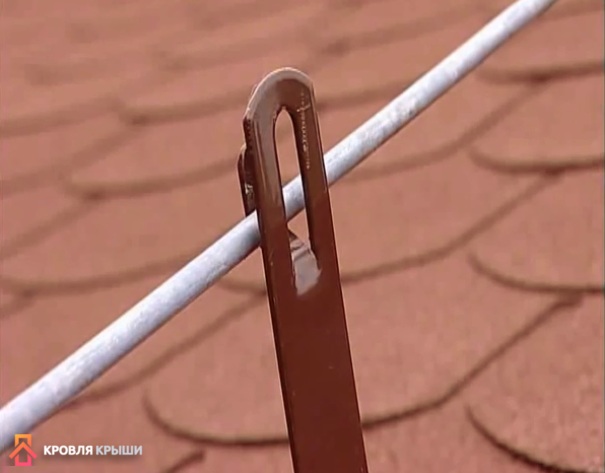

Шаг 3. Приступайте к укладке проволоки на коньковых держателях. Она должна быть ровной, диаметр рассчитывается специалистом, но в большинстве случаев он не может быть менее 6 мм. Желательно, чтобы поверхность проволоки была покрыта слоем цинка, за счет этого значительно улучшаются эксплуатационные характеристики.

  1. Проволока не покрывается ржавчиной, на крыше не появляются коричневые потеки. Следы ржавчины намного ухудшают внешний вид строения.
  2. За счет того что проволока не ржавеет, длительное время остаются неизменными показатели сопротивления. А это очень важный параметр любого громоотвода.
  3. В местах соединения уменьшается сопротивления, во время эксплуатации оно не ухудшает физических и электрических характеристик.

Не стоит экономить на качестве всех элементов молниезащиты, в противном случае эффективность будет недостаточная, деньги на приобретение и монтаж можно считать напрасно выброшенными. Проволоку зажимайте специальными язычками пассатижами.

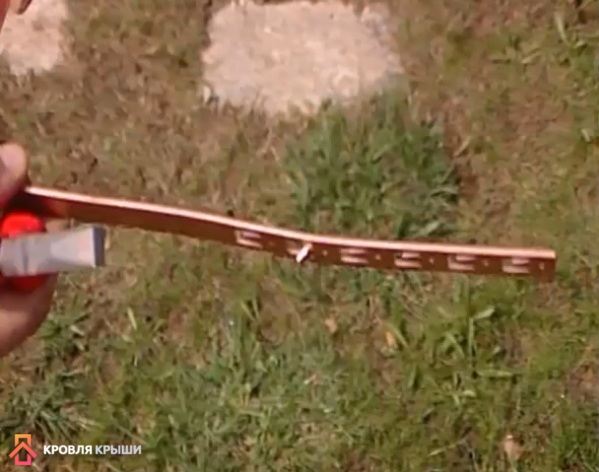

Шаг 4. Выступающий за пределы ската конец проволоки согните под прямым углом, оставьте кусок высотой примерно 50 см, излишки отрежьте специальными кусачками.

Шаг 5. Намажьте резьбовые соединения специальной мастикой, если ее нет, то можно пользоваться обыкновенным солидолом. Мастика дополнительно защит металлические поверхности от окисления. Дело в том, что во время закручивания гаек цинк на резьбе срывается из-за сильного трения, а открытий металл требует защиты.

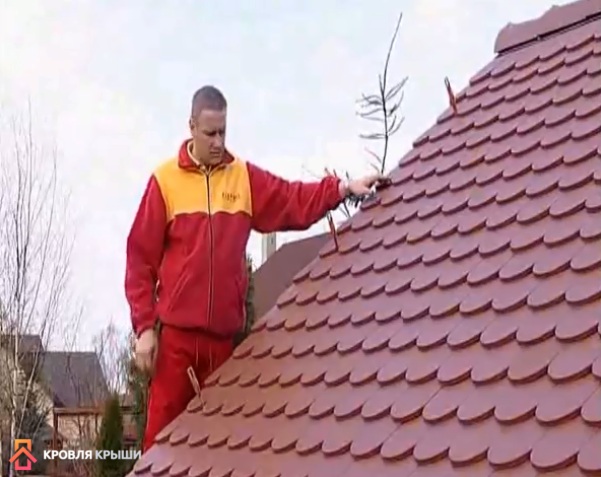

Шаг 6. Приступайте к креплению проволоки на скатах в продольном направлении. Здесь технология монтажа зависит от типа кровельного материала.

  1. Одноволновая металлическая черепица. Надо немного освободить саморезы, приподнять лист и в образовавшуюся щель просунуть крепежный кронштейн. Он имеет изогнутую форму ножки, которая заходит в углубления металлической черепицы и прочно в ней фиксируется. Затяните саморез крепления кровли. Устанавливайте проволоку и зажимайте ее язычками.

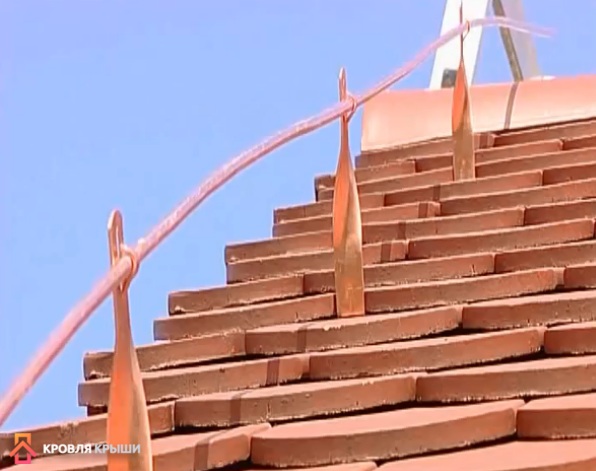

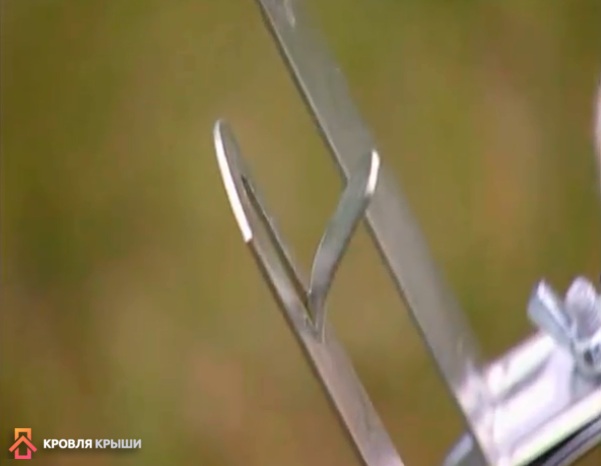

  2. Штучная черепица. Для такой кровли имеются специальные кронштейны, они имеют увеличенную длину ножки и несколько просечек с язычками. Язычок перед установкой кронштейна надо отогнуть на расстоянии, равном длине штучной черепицы, за счет этого увеличивается прочность крепления. Затем следует приподнять черепичину и подсунуть под нее кронштейн, при опускании кровли он фиксируется в неподвижном положении. Проволока к нему крепится обычным способом.

  3. Листовая металлическая черепица. Для крепления проволоки продаются специальные кронштейны, которые нужно фиксировать сверху кровли саморезами. Надо добиваться, чтоб саморезы обязательно попадали в доски обрешетки. Для герметизации отверстия используются две резиновые прокладки. Одна устанавливается между кронштейном и поверхностью кровли, а вторая между кронштейном и шайбой самореза.

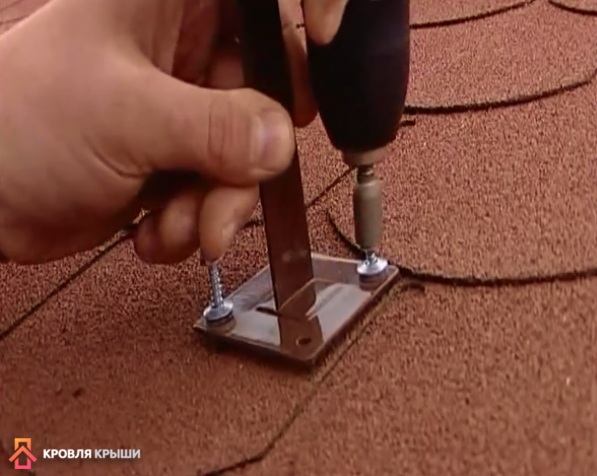

  4. Гибкая битумная черепица. Это кровельное покрытие имеет сплошное основание, что намного упрощает технологию фиксации кронштейнов. Они прикручиваются к поверхности обыкновенными саморезами по дереву, для герметизации отверстий используются резиновые подкладки.

Практический совет. Бывают ситуации, когда по проекту громоотвода требуется одну проволоку перебросить с переднего ската на задний. В месте пересечения с коньковой проволокой их рекомендуется соединить, пользуйтесь для этого элементами с болтовыми затяжками. Таким образом вы добьетесь надежного контакта токоотводов.

Цены на держатели для токоотвода

Держатели для токоотвода

Шаг 7. Прикрутите кронштейны к кромке желоба водосливной системы, проволока к ним фиксируется болтами. Соединения затягивайте с большим усилием.

Установленные на доме токоотводы присоединяется к заземлению.

Изготовление заземления

Это самый важный элемент громоотвода, как уже выше сообщалось, рассчитывать параметры должен только специалист со специальным образованием. Он должен знать сопротивление грунта, его состав, близость грунтовых вод и другие исходные данные. На основании расчетов выбирается материал изготовление металлических штырей, расстояние и количество, глубина закапывания для каждого заземления. В зависимости от размеров дома подбирается конкретное расположение заземлителей.

Цены на стабилизаторы напряжения

Стабилизаторы напряжения

  1. У стальных штырей площадь сечения должна быть не менее 80 мм2, у медных 50 мм2. Надо помнить, что и сталь, и медь с различной скоростью окисляются, а окислы негативно влияют на показатели проводимости тока. Сечение и площадь поверхности стержней надо выбирать с запасом, а измерения сопротивления делать ежегодно. При достижении критических значений рекомендуется стержни откапывать и очищать от ржавчины.
  2. Глубина траншей не менее 5,0 м, длина не менее трех метров. Эти показатели во многом зависят от физических характеристик грунтов, решения принимается специалистом на месте производства работ.
  3. Все поземные соединения лучше делать сваркой, зажимы быстро теряют начальные значения сопротивления. Сварка делается обязательно с двух сторон, длина шва не менее пяти сантиметров.
  4. Профессионалы советуют вместо круглых штырей использовать металлическую полосу толщиной не менее 1 мм и шириной примерно три–четыре сантиметра. Такой металл не только дешевле, но и значительно увеличивает время эксплуатации громоотвода за счет большой площади контакта с землей.

Делать или не делать громоотвод – дело каждого застройщика. Строгие требования установлены только для государственных зданий и помещений с большим количеством людей. Точной статистики по работоспособности системы нет, никто не знает, сколько молний удалось отвести от здания и какая эффективность работы устройства.

Теперь вы знаете, как правильно смонтировать громоотвод в частном доме. Но еще раз напоминаем, что перед началом работ надо внимательно проанализировать все факторы, оказывающие влияние на вероятность удара молнии в строение, а только потом принимать окончательное решение. Для того чтобы установка громоотвода давала ожидаемый эффект, крыша дома должна отвечать существующим строительным нормам.

Видео – Монтаж громоотвода

В последнее время мы все чаще сталкиваемся с ситуациями, когда в дома попадает молния и из-за отсутствия соответствующей защиты происходит возгорание. Чтобы такого не допустить и себя обезопасить, можно сделать громоотвод своими руками.

При этом такое устройство будет достаточно функционально и продуктивно, если, конечно же, правильно его смонтировать. Стоит сказать, что хотя громоотвод имеет достаточно простую конструкцию и при наличии свободного времени и необходимых материалов каждый может его изготовить, тем не менее понадобиться учесть множество факторов для определения правильных параметров монтажа, так как важно не просто иметь защиту для своего дома и электрических приборов, но и быть уверенным в правильном ее функционировании.

Как работает громоотвод дачного дома

Громоотвод - это специальная установка, которая притягивает к себе электрический заряд молнии и перенаправляет его от дома по проводнику в землю. Таким образом, молния не причинит никаких разрушений и не принесет вреда. Громоотвод состоит из двух блоков:

  • наружного;
  • внутреннего.

Наружный блок представляет собой токоприемник (молниеприемник), соединенный с токопроводом (токоотводом), которые вместе выполняют роль приема и распределения заряда молнии, а также заземлитель , рассеивающий этот заряд в земле.

Внутренний блок защитит ваш дом от скачков напряжения, а, следовательно, предотвратит выход из строя электроники. Наверное, каждый слышал, что если электрический заряд молнии имеет большую силу, то все электрические приборы в доме сгорают.

Так что появляется еще одна причина сделать громоотвод.

Правила устройства громоотвода

Для правильного выбора схемы устройства дачного громоотвода предварительно необходимо изучить конструкцию здания и в соответствии с "Инструкцией по устройству молниезащиты зданий и сооружений" (Инструкция РД 34.21.122-87) определить необходимый уровень защиты. Невысокие и небольшие по площади частные дома обычно относятся к III категории молниезащиты .

Эффективной грозозащитой является та, что надежно оберегает здание и все что находится внутри него от прямого попадания в него молнии и от вторичных ее разрядов в электрических сетях. Дачный громоотвод обычно представляет собой молниеприемник, который соединен с заземлением с помощью системы токоотводов.

Молниеприемник

Устройство, которое непосредственно принимает удар молнии на себя, называют молниеприемником. Это наиболее заметный и значимый элемент схемы промышленного или дачного громоотвода. Существуют стержневые, тросовые, сетчатые приемники.

Самым популярным и известным благодаря Бенджамину Франклину является стержневой молниеприемник, который представляет собой металлический штырь из нержавейки, алюминия или меди. Он устанавливается обычно на 2 м выше самой высокой точки защищаемого здания. Этот вид молниеприемников наиболее простой в исполнении и достаточно дешевый.

Тросовый молниеприемник представляет собой две мачты, установленные по периметру защищаемого объекта, и натянутых стальных тросов между ними. Молниеприемная сеть - это сетка, из металлических прутьев уложенная на крыше здания с определенным шагом.

Для небольших частных домов отличным приемником молний может стать металлическая крыша. Если кровля дома сделана из другого материала, то для устройства защиты лучше выбрать молниеприемную сетку, а для деревянных дачных домиков чаще применяют активную защиту.

Токоотводы

К заземляющему устройству ток поступает по токоотводам. В соответствии с вышеуказанной Инструкцией РД 34.21.122-87 токоотводами в жилом доме могут быть различные конструкции здания из стали, алюминия или меди (рамы, пожарные лестницы, арматура железобетонных плит). Специальные токоотводы обычно укладываются снаружи по периметру здания с шагом 25 м. Эффективность токоотводов зависит от непрерывности электрической сети. Обычно с молниеприемником и заземляющими устройствами они соединены сваркой.

Заземление

Заряд молнии в почве рассевается с помощью заземляющих устройств. Ими в соответствии с Инструкцией РД 34.21.122-87 чаще всего являются железобетонные фундаменты или вертикальные электроды, глубоко уходящие в грунт. Последний вид заземления обязательно защищается от коррозии (поэтому выполнен как правило из омедненной или оцинкованной стали), а электроды надежно соединяются с горизонтальной шиной и друг с другом посредством специальных соединителей.

Изготовление громоотвода на даче своими руками

Итак, если вы пришли к выводу, что хотите сделать громоотвод для дачного дома своими руками, то вам необходимо знать, как изготавливается это устройство. Для начала необходимо изготовить стержневый токоприемник, к которому затем будет крепиться токопровод , который можно сделать из обычной железной проволоки. Только выбирайте проволоку как можно большего сечения, например 6-8 мм. Также токопровод соединяет токоприемник с контуром заземления.

Контур заземления можно изготовить из полосы железа размером примерно 4х50 мм. Электрод следует выполнить из стального прута, выбрав для этого диаметр не менее 18 мм. Учитывайте, что все соединения следует проводить лишь при помощи сварочного аппарата. Если же у вас нет такой возможности то можно использовать стальные хомуты на болтах, но такие соединения будут менее эффективны.

2) Материал крепежа кустарного производства при прохождении тока молнии с большой долей вероятности может не выдержатиь огромных температур и просто расплавится. Поэтому всегда необходимо знать параметры используемых материалов и выполнить необходимые расчеты. Но проще купить готовые комплектующие у производителей молниезащиты, тем более, что цены на элементы крепления, особенно отчественные, приемлемые. Плюс вы получите необходимую консультацию специалистов по грамотному монтажу.

3) Есть такое правило: вы либо делаете изолированную молниезащиту и выдерживаете необходимое расстояние пробоя, либо соединяете все металлические элементы вместе и выводите на заземление. Здесь автор использует изоляторы и соответственно первый способ, а значит воздушный промежуток между приемником/токоотводом должен быть не меньше минимального расстояния R, которое конкретно в данном варианте должно равняться 300-400 мм, чего не заметно. Без заземления еще и кровли здесь гарантированно будет возникать опасная разность потенциалов.

4) Вариант заземлителя в виде единственного воткнутого в землю штыря не может считаться надежным ни при каком сопротивлении грунта, тем более что токоотвод, по которому приходит разряд от молниеприемника, тоже единственный. Даже во времена еще СССР при полном отсутствии знаний и расчетных параметров сопротивления грунта всегда делали очаговое заземление в форме треугольника или П-образного контура.

Основные типовые схемы дачных громоотводов

Еще раз, уже подробнее, расскажем о трех известных типах устройств защиты, устанавливаемых на кровле зданий сооружений.

Вид выбранного для дачного громоотвода молниеприемника определяет тип и схему его защиты. К типовым схемам относят организацию:

  • молниезащитной сетки;
  • стержневые громоотводы;
  • тросовые молниеприемники.

Для плоских и двускатных крыш коттеджей независимо от материала кровли специалисты рекомендуют использовать молниприемную сетку. Для ее организации применяют стальные, медные или алюминиевые прутья диаметром до 8 мм. Сетка устанавливается непосредственно на крыше или под утеплителем, если основание кровли не горючее (Инструкция РД 34.21.122-87).

В зависимости от уровня защиты токоотводы монтируются непосредственно к сетке по всему периметру с шагом от 10 до 25 см.

Стержневая схема молниезащиты представляет собой металлический штырь, прикрепленный к дымоходу или другим конструкциям кровли как минимум на 2 м выше самой высокой ее точки.

Установка стержня выполнена правильно, если в основание конуса с вершиной в крайней точке молниеприемника полностью попадает защищаемый объект. Увеличение высоты стержня расширяет защищаемую зону. Такой вид громоотвода подходит и для частных и для промышленных объектов со сложными крышами.

Для двухскатных крыш невысоких зданий можно применять и тросовую схему дачного громоотвода. Для этого между опорами, установленными на коньках, натягивается стальной трос. К его концам обычно примыкают по одному токоотводу, передающему ток к заземлению в грунте, внешне похожему на "куриную лапку". Если схема дачного громоотвода исполнена грамотно, разряды молнии уходят в почву за пределами защищаемого дома. При обустройстве молниезащиты данного типа важно учитывать провисание троса.

На выбор схемы организации дачного громоотвода влияет множество факторов, параметров и условий. Поэтому это достаточно сложное и ответственное мероприятие требующее определенных профессиональных знаний и опыта. Наша компания поможет выполнить проектирование, а также установку наиболее эффективной молниезащиты для вашего дома. Кроме того, мы предоставляем услуги по обустройству громоотвода под ключ. В разделе "Наши объекты" представлены фото громоотводов и описание наших реализованных проектов.

Как и где купить громоотвод

Громоотвод, защищающий от прямого попадания молнии, будет работать как часы, если грамотно и правильно выбрать необходимые материалы для создания эффективной и надежного молниезащиты здания. На цену дачного громоотвода влияют следующие параметры:

  • уровень защиты;
  • схема молниеотвода;
  • технические сложности реализации проекта;
  • вид применяемых материалов и объем работ.

Сегодня многочисленные интернет - магазины предлагают большой выбор стержней и тросов из стали, меди и нержавейки, а также держателей и зажимов и дают прекрасное описание своих товаров. Однако самостоятельно трудно изготовить громоотвод безупречного качества. Кроме того, никто не даст гарантию на работу системы, собранной из материалов с разными эксплуатационными характеристиками.

Наша компания предлагает со склада в Москве купить комплектующие для громоотводов известных и прекрасно зарекомендовавших себя производителей из Германии, России, Франции, Турции и других стран: OBO Bettermann, J. Propster, BS-Technic, DEHN+SOHNE, Voltstream, Элмашпром, Duval Messien, Citel, Forend и другие.

Наши услуги

Специалисты нашей компании помогут выбрать наиболее надежный и эффективный дачный громоотвод по приемлемой цене с учетом всех особенностей вашего дома. Наши консультанты подробно ответят на любые интересующие вопросы и составят смету.

У нас можно заказать выполнение необходимых замеров переходных сопротивлений, сопротивления заземляющих устройств, проверку наличия цепи заземления и заземляемых элементов. Опытные профессионалы компании могут также выполнить проектирование и установку громоотвода "под ключ". Мы предоставляем услуги по сервисному обслуживанию различных систем защиты от молний перед началом сезона гроз и по договоренности с клиентом производим их ремонт.

В течение жизни каждый человек неоднократно сталкивается с таким явлением как гроза. Правда многих больше пугают удары грома, а не сверкание молнии. На самом же деле именно молнии являются поражающим фактором, они могут стать причиной пожаров и гибели людей.

Поражение электротоком является опасной травмой, пережить которую благополучно удается далеко не каждому. И если к бытовому мы относимся серьезно, то удара молнии опасаются не все, считая, что это происходит редко. По статистике во всем мире за год вследствие удара молнии погибает около 3000 человек.

Большой урон может нанести удар молнии, попавший в жилое или хозяйственное помещение, особенно если оно построено их горючих . Большая часть пожаров возникает в сельской местности, где много деревянных домов, и других построек.

Поэтому необходимо позаботиться о том, чтобы ваш дом или не пострадали во время грозы. Для этого необходимо оборудовать молниезащиту здания.

Как устроена молниезащита дома

Молния представляет собой короткое замыкание, возникшее между землей и облаком, которые представляют собой разнополярные проводники.

Задачей молниеотвода является «поймать» молнию и отвести электрический разряд в землю, защитив дом или другой объект.

Чаще всего молнии поражают те объекты, которые возвышаются над поверхностью – высокие деревья, шпили зданий, одиночные столбы. Поэтому молниеотводы обычно располагают на высоте, превышающей высоту защищаемого здания.

Конструкция молниеотвода состоит из трех основных конструктивных частей:

  • молниеприемника, который улавливает разряд;
  • токоотвода – задачей которого является передача разряда к заземлению;
  • заземлителя, располагающегося в почве.

Как известно, почва хорошо проводит ток. Разные породы обладают различной способностью проводить ток, но лучше всего он поглощается влажной почвой. Поэтому нередко заземлитель погружают в до достижения им грунтовых вод, залегающих на участке. Это гарантирует высокую эффективность работы молниеотвода.

Молниеприемник обычно устанавливают на самой высокой точке кровли. Если дом небольшой, то достаточно установки одного приемника. Если же дом большой, то их устанавливают несколько так, чтобы защитить всю поверхность крыши.

  • Стержневой – металлический штырь длиной от 30 до 150 см, который монтируется вертикально. Местом установки может быть конек крыши, дымовая труба, телевизионная антенна. Желательно, чтобы штырь был изготовлен из материала, не склонного к окислению – меди или оцинкованной стали. Диаметр штыря составляет примерно 12 мм. Если используется металлическая трубка, то ее верхний конец должен быть заварен. Чаще всего такие устройства используют на металлических кровлях.
  • Тросовый – металлический трос, протянутый по деревянным опорам на высоте 1 – 2 метра от конька крыши. Такие конструкции обычно монтируют на шиферных и деревянных кровлях.
  • Сетчатый молниеприемник – сетка, состоящая из круглых прутьев оцинкованной стали. Она располагается вдоль конька кровли. Это хороший вариант для защиты черепичных кровель.

Токоотвод представляет собой стальную проволоку диаметром не менее 6 мм, соединенную посредством сварки с молниеприемником. Он должен быть способен выдержать силу тока в 200.000 ампер.

Очень важно, чтобы крепление молниеприемника и токоотвода было прочным, нельзя допускать его ослабления или разрыва.

Токоотвод опускается с кровли к заземлителю или контуру заземления так, чтобы длина его была минимально возможной. Токоотводы обязательно нужно крепить к стенам здания скобами. Прокладывать их нужно на максимально возможном удалении от оконных и дверных проемов. Если дом большой и токоотводов несколько, то расстояние между ними не должно быть менее 25 м.

Заземление молниеотвода представляет собой три вертикальных электрода, соединенных между собой полосой стали сечением 40*4 мм. Обычно этот же контур заземления используется для защиты электробытовых приборов и оборудования.

На рисунке показаны молниеприемник (1), токоотвод (2) и заземление (3).

На деле для защиты частных домов в качестве заземления используют различные металлические предметы: это может быть лист толстого металла, закопанного в землю на большую глубину, толстая труба, несколько уголков, соединенных параллельно.

Виды молниезащитных систем:

  • активная;
  • пассивная.

Активные системы появились не так давно – в 80-х годах прошлого века. Российские ученые скептически относятся к таким системам, поскольку стоят они на порядок дороже, а эффективность их не считается доказанной безусловно.

Конструктивные части активной и пассивной системы одинаковы, различие есть только в молниеприемнике. Конструкция активного приемника обеспечивает дополнительную ионизацию воздуха, что предположительно улучшает перехват электрического разряда. Считается, что зона защиты активной системы может составлять до 100 м, что позволяет защитить не только дом, но окружающие постройки.

Высокая стоимость ограничивает использование активной защиты. Специалисты считают, что и пассивная система, если она выполнена правильно и тщательно, обеспечивает зданию достаточную защиту.

Самостоятельное устройство молниезащиты

Главным в этом деле является качественное заземление.

Для этого нужно придерживаться следующих принципов:

  • На кровле необходимо установить вертикальные металлические штыри. Обычно их крепят на заранее подготовленные брусья.
  • Натянуть стальную проволоку диаметром не менее 6мм и прикрепить ее к штырям.
  • Дымовую трубу нужно обмотать двумя-тремя витками проволоки и присоединить к натянутому между штырями горизонтальному элементу — молниеприемнику.
  • Токопровод присоединить одним концом к проволоке – молниеприемнику, а другим – к заземлителю.

  • На кровле нужно установить длинные стержни молниеприемников.
  • Все элементы езащиты нужно осмотреть и соединить между собой, обращая внимание на места их соединения – они не должны быть чем-либо загрязнены.
  • Если кровля дома горючая, то нужно отделить конструкцию молниеотвода от кровли с помощью специальных негорючих крепежей.
  • После установки защиты необходимо замерить ее сопротивление. Его величина не должна превышать 10 Ом.

Безопасность дома не ограничивается только установкой молниезащиты.

Для того чтобы она работала так, как предусмотрено, нужно постоянно следить за ее исправностью:

  • Металлический штырь молниеприемника необходимо чистить, удаляя слой окиси.
  • Надежность всех соединений нужно постоянно держать на контроле.
  • Если где-либо вы обнаружили ржавчину или разрушение металла, этот элемент необходимо немедленно заменить.

Во время грозы необходимо придерживаться некоторых правил:

  • не стоит во это время приближаться к заземлению ближе, чем на 4 м;
  • молниеотводы не защищают от шаровых молний, поэтому при грозе лучше закрыть все окна и двери, а также дымоходы;
  • если гроза застала вас возле воды или в воде, срочно удалитесь от водоема как можно дальше;
  • не прячьтесь от грозы под высокими деревьями – вероятность попадания в них молнии довольно высока, особенно если вы находитесь не в лесу, а на равнине.

Соблюдение элементарных правил безопасности может спасти вашу жизнь и жизни ваших близких. Чаще всего люди погибают именно потому, что не знают простых правил поведения и теряются в минуту опасности.

Как защитить от молнии частный дом

Типы защиты от молнии для дачи

Молниеотвод может быть:

  • Стержневой - закрепленный на станине металлический штырь (на крыше, возле дома, на растущем возле дома высоком дереве). Посредством металлической проволоки штырь соединяется с системой заземления. Такой молниеотвод выглядит эстетично, но площадь покрытия его не велика. Рассчитать площадь защиты им просто: от самой верхней точки штыря нужно мысленно прочертить линию к земле под углом 45º. Все, что окажется в зоне треугольника по периметру - защищено от ударов молнии.
  • Тросовый - особенность его состоит в нескольких мачтах (две или четыре), соединенных между собой стальной или алюминиевой проволокой. Такой молниеотвод более эффективен и покрывает защитой большую площадь.

Эти два вида громоотводов наиболее распространены и применяются в частных домах и на дачах, так как конструкция их проста, и монтаж не сложно провести своими руками.

Элементы молниезащиты

Любой вид системы громоотвода состоит из трех обязательных элементов:

  • Молниеприемник. В стержневом молниеотводе это штырь, закрепленный выше дымохода не менее чем на 1 м, в тросовом - проволока, соединяющая мачты на крыше. Металлическая крыша тоже может выполнять роль молниеприемника, если толщина покрытия составляет 4-7 мм.
  • Токоотвод - один из основных элементов молниезащиты. Представляет от собой медную (d 16 мм²), алюминиевую (d 25 мм²) или стальную (d 50 мм²) проволоку.
  • Заземление - система из металлических стержней, соединенных между собой токопроводным материалом. Расположено оно под землей на глубине не менее 80 см.

Материалы и инструменты

Для сооружения молниезащиты собственными руками понадобятся:

  • Молниеприемник представляет собой заостренный штырь. Может использоваться телевизионная мачта или радиоантенна, также можно купить молниеприемник одного из ведущих производителей: SCHIRTEC, OBO Bettermann, J Propste, GALMAR;
  • Медная, алюминиевая или стальная проволока рекомендованного сечения;
  • Штыри, трубы или ленты металла для заземления;
  • Мачта (станина);
  • Пластиковые крепления;
  • Инструменты (молоток, дрель, лопата).

Монтаж тросового молниеотвода

На первом этапе монтажа молниезащиты необходимо натянуть проволоку по конькам крыши, которая будет служить молниеприемником.

Если крыша покрыта возгорающимися материалами (деревом, пластиковой черепицей), проволока должна находиться на расстоянии 10-15 см от поверхности на специальных пластиковых креплениях. Концы проволоки крепят к металлическим мачтам (горизонтальным молниеприемникам), или загибают вертикально.

Токоотвод крепят к молниеприемнику посредством сварки, болтов или заклепок. Места соединения изолируют. На крыше токоотвод фиксируют скобами, на стенах дома - пластиковыми креплениями. Проволоку можно поместить в кабель-канал, чтобы избежать негативного влияния на нее атмосферных явлений.

Система заземления монтируется на расстоянии не менее 5 м от дома, дорожек, скамеек. Поблизости не должно располагаться площадок для игр детей и выгула животных. Заземление работает только во влажном грунте, что тоже необходимо учитывать при выборе места.

Порядок устройства заземления молниезащиты:

  • Выкопать траншею на глубину, где грунт всегда сырой (не менее 80 см)
  • Вбить в дно траншеи металлические штыри.
  • Штыри соединить между собой стальной лентой или трубой с помощью сварки.
  • Продлить заземление стальной лентой к месту соединения его с токоотводом.
  • Подсоединить токоотвод к заземлению.

Монтаж стержневого молниеотвода

Для стержневого громоотвода необходим монтаж высокой станины. Ее роль может выполнять мачта телевизионной антенны. Стержневой молниеприемник крепят к мачте сваркой или болтами.

Монтаж токоотвода и заземления такой молниезащиты не отличается от описанного выше. После окончания работ необходимо проверить сопротивление всей системы. Оно не должно превышать 10 Ом.

Обслуживание

Профилактическое обслуживание громоотвода включает в себя периодическую чистку стержневого штыря от грязи, пыли и окиси, а также проверки целостности всех соединений.

Самостоятельно смонтировать громоотвод на даче не сложно. Если следовать всем рекомендациям и нормам инструкции по устройству молниезащиты РД 34.21.122-87, то в нужный момент она сработает безотказно.

Несмотря на то, что сделать молниеотвод своими руками просто, рекомендуется обращаться к специалистам для выполнения такой работы. Только профессионалы смогут подсказать какие материалы лучше использовать конкретно в вашей ситуации, оказать квалифицированную помощь в выборе правильного места для установки, и учесть негативные факторы от влияния которых защита может не сработать.

Для предотвращения таких последствий в ходе строительных работ выполняется молниезащитный контур . Частные дома классифицируются СНиПом как здания третьего класса пожарной безопасности и подлежат молниезащите в обязательном порядке. Молниеотвод планируется не тогда, когда дом сияет новенькой черепицей, а еще на стадии разработки проекта. Тогда он составляет с ним единое архитектурное решение.

Выбор типа

Тип планируемой молниезащиты зависит от исходного состояния дома и условий, в которых он находится. Молния, как правило, бьет в самую высокую точку дома или соседнее дерево. Деревья, антенны, столбы при ударе молнии создают эффект экрана и соседние здания, автомобили могут попасть в зону поражения.

Вторым условием при устройстве защиты является тип грунта , разные виды которого имеют неодинаковою токопроводимость и сопротивление, которое учитывается при выборе сечения металлической полосы и величины заглубления контура.

Если ваш дом рядом с водоемом или ключами, то риск поражения разрядом максимален, особенно если по климатическим условиям число грозовых периодов превышает 40 часов в год.

Устройство молниезащиты частного (загородного) дома

Принцип громоотвода простой — защита дома от разрушений путем отведения электрического разряда в землю. Эффективна молниезащита только в случае комплексного решения. Полноценная система включает в себя внутреннюю защиту и внешнюю.

Первая защищает оборудование от скачков напряжения при грозе. Даже если разряд молнии ударил в нескольких километрах, требуется ограничитель перенапряжения.

Установить готовый разрядник не сложно, но если у вас нет такой защиты, воспользуйтесь самым надежным способом — отключите электроприборы, если грозовой фронт в пределах 3 км . Разница во времени между громом и молнией должна составлять меньше 10 секунд.

Наружная защита от молнии обеспечивает безопасность дома и находящихся в нем людей во время грозы. Устройство простейшего молниеотвода: опора, молниеприемник, токоотвод и контур заземления.

Молниеприемник — металлический проводник длиной до 1,5 м, принимающий разряд молнии. Устанавливается на крыше, дымовой трубе, телевизионной антенне — любом самом высоком месте дома. Такой способ подходит для металлической кровли.

Если крыша из шифера, натягивают металлический трос на деревянных опорах длиной 1-2 м и защищают его изоляторами.

Для черепичных крыш по коньку натягивают молниезащитную сетку с отходящими от нее токоотводами. Токоотвод соединяет молниеприемник с заземлительным контуром. Эта стальная проволока прокладывается по стене дома и приваривается к молниеприемнику и контуру заземления.

Заземление молниезащиты — 2 связанных и забитых в землю электрода. Если контур есть, уже хорошо, но по правилам заземление бытовых приборов и молниезащиты дома должны быть общими. Радиус защитного действия молниеотвода определяется формулой R=1, 732 h, где h — высота молниеотвода.

Как это устройство работает? Электрический ток всегда уходит по цепи наименьшего сопротивления, а грозовая молния — колоссальный разряд электроэнергии с силой тока 100 000 А.

И правильно сделанный молниепровод будет представлять собой это наименьшее сопротивление, по которому разряд молнии уйдёт в землю, защитив ваше жилище.

На этом рисунке один из вариантов устройства молниезащиты вашего дома.

А в этом видеоролике рассказано про природу молний и о защите от них.

Молниезащита деревянного дома своими руками

Разобравшись с устройством молниеотвода, не так сложно самому защитить свой дом или дачу. С типом крыши определились, поговорим о каждом способе защиты детально.

Молниезащитная сетка — сетка из металлической проволоки диаметром 6 мм, изготовленная путем сварки в местах пересечения. Укладывается на крышу и соединяется несколькими тоководами с контуром заземления.

Подходит для неметаллических крыш, когда нужно защитить одно здание, потому что соседние постройки по уровню ниже. Иногда эту сетку укладывают на кровлю еще при строительстве дома.

Молниезащитная проволока — трос натягивается на изоляторах между двумя металлическими или деревянными опорами. Устанавливают их на коньке, на высоте 0,25 м. Диаметр проволоки не менее 6 мм.

Вокруг трубы из этой проволоки делается петля и присоединяется к молниеприемнику. Соединение лучше делать при помощи сварки или пайки. Из этой же проволоки и токоотвод изготавливается. Получается защитная зона в виде шалаша и подходит для всех неметаллических крыш.

Штыревой молниеприемник представляет собой металлический штырь круглой, квадратной или прямоугольной формы сечения и длиной не менее 0,25 м и площадью сечения 100 кв. мм. Он принимает на себя основной удар и должен выдерживать разные тепловые и динамические нагрузки.

Изготавливается из материала, не поддающегося окислению (медь, оцинкованная сталь), так как красить его нельзя. Минимальный диаметр сечения прута или газовой трубы — 12 мм. Если труба полая, конец нужно заварить. Устанавливается на конек крыши на мачте нужной длины.

Токоотвод служит для направления принятого разряда в землю. Присоединяем его сваркой, пайкой или крепим болтами. Площадь контакта в этом случае должна быть не меньше двукратной площади сечения соединяемых деталей.

Такой вид защиты подойдет для металлических крыш, причем саму крышу тоже нужно заземлить. Он создает своеобразный защитный зонт. Прикрепить его можно гвоздями, скобами, хомутами.

И, наконец, защитное заземление . Заземлитель отводит ток молнии в землю и имеет малую долю электрического сопротивления. Укладывается в отдаленности от крыльца и дорожек на 5 м. Если грунт влажный и глубина залегания грунтовых вод меньше 1,5 м, используются горизонтальные заземлители. Его можно сделать так :

  1. Выкопать вдоль дома канаву на ширину лопаты длиной 6 м и глубиной до 1 м.
  2. Забить три оцинкованные водопроводные трубы диаметром 20 мм и длиной 2 м на дно канавы через каждые три метра. На поверхности оставляем 5 см.
  3. Проволоку диаметром не менее 8 мм проложить и приварить к трубам. К средней трубе нужно еще приварить токоотвод. Можно приварить к трубам болты и соединить трубы медным кабелем.
  4. Смазать болты солидолом и закопать трубы.

Если грунт сухой и подземные воды находятся глубоко, можно соорудить вертикальный заземлитель из двух стержней длиной 2-3 м, которые вбиваются в землю на глубину 0,5м и расстоянием друг от друга 3 м. соединяются перемычкой с сечением 100 кв. м

Это заземление можно использовать и для защиты электроприборов, электрощитов в доме. Во время грозы опасно находиться рядом с заземлением в радиусе 4 м (можно попасть под шаговое напряжение). Молниезащиту можно устроить и на деревьях. Это возможно, если дерево выше дома вместе с антенной в 2-2,5 раза и удалено от дома на 3-10 м. Изготавливается она из куска проволоки, диаметром 5-8 мм, имеет односторонний спуск и одно заземление в виде петли.

Молниеотводы, применяемые для защиты от линейной молнии, неэффективны при шаровой. Для предотвращения попадания в дом такой молнии при грозе нужно плотно закрывать окна, двери, дымоходы, а вентиляционные блоки должны иметь сетку из медной или стальной проволоки с ячейками 3-4 см и надежным заземлением.

И, наконец, несколько советов . Для заземления металлической крыши в качестве токоотводов можно использовать ливнестоки. Для удобства забивания трубы вначале можно соорудить подмостки. Если размеры неизвестны, то защитную зону можно определить с помощью обычного прямоугольного равнобедренного треугольника. Прицельтесь по длинной стороне (гипотенузе) в молниеприемник. Короткая сторона (катет) при этом параллельна земле.

Если точка прицела ниже верхушки молниеприемника, значит вы в зоне защиты. Не располагайте рядом с дверями спуски токоотводов. Все металлические конструкции на крыше тоже заземляются. Состояние молниезащиты требует ухода и систематической проверки соединений. Лучше всего, если они будут сварочными.

Можно соорудить два токоотвода для надежности. Нельзя допускать коррозию, регулярно очищайте его от окалины. Каждые пять лет вскрывайте заземляющие электроды, проверяйте и при необходимости меняйте. И ваш молниеотвод на долгие годы обеспечит вам безопасное проживание.

в этом видеоролике вы можете посмотреть на примерный монтаж молниезащиты.
