Стропильная часть. Как правильно изготовить стропила для двухскатной крыши своими руками, а так же их виды и способы усиления стропильной системы

На самых разных постройках можно увидеть кровлю с двумя скатами. Выбирают ее отнюдь не просто так – это относительно простой и комфортный способ постройки крыши, надежный и красивый на вид. Но есть много тонкостей, которые при ее создании должны учитывать и строители, и заказчики.

Преимущества и недостатки

Устойчивость стен и прочность фундамента, изящество замысла оформителей могут доставить радость только в одном случае – когда сверху «не капает». Технологи и инженеры приложили массу усилий, изобрели множество вариантов кровли. Но по соотношению плюсов и минусов на одном из первых мест все равно оказывается классическая пара скатов. Это две поверхности, размещенные под углом и имеющие точки опоры на несущих стенах. Применение двускатной кровли одинаково хорошо и для торгового павильона, и для загородного коттеджа, и для рядового навеса над автомобилем или входом в дом.

С подобной крыши практически моментально утекают вниз дождевые осадки. Снег не задерживается на ней. И даже ветер не сможет обнажить нижележащие части кровельного пирога бытовок, сараев, хозблоков.

Внизу может располагаться комфортный чердак или даже полноценная жилая мансарда со значительными по площади комнатами. Потребители могут выбрать различные исполнения, видоизменять длину скатов и крутизну каждого из них.

Дачные постройки снабжаются двускатными кровлями чаще всего не только ввиду их устойчивости к погодным условиям и комфортабельности. Антивандальные свойства таких конструкций тоже выгодно выделяют их на фоне прочих. Недостатки обнаруживаются только при сооружении мансард. Обязательно приходится оборудовать слуховые окна и усиливать стропила. Но даже с учетом этих проблем все равно именно этот формат можно считать универсальным типом кровли.

Разновидности

Важно понимать, что двускатная крыша не есть нечто единое и монолитное, на деле под этим названием скрывается целый ряд подвидов.

• Традиционное симметричное исполнение (основа – равнобедренный треугольник, наклон ровно 45 градусов). Отлично переносит давление снега и дождевых потоков, но не может использоваться для мансарды.

• Ломаный тип повышает эффективность использования чердачного пространства. Сверху скаты относительно пологие, а внизу они резко наклонены. Неизбежным последствием такого выбора является усложнение стропильной системы.

• Крыша без симметрии (такая «двухскатка» дает возможность сделать лишь ограниченную по площади мансарду). Основной мотив при выборе – крайне необычный внешний вид.

• Асимметричная разноуровневая (с разными скатами) кровля – в ней конек отодвинут в сторону от центра. Крыша может послужить навесом для веранды или даже расположенной около дома террасы.

Большинство практически используемых конструкций имеет углы наклона не менее 11 и не более 45 градусов, потому что именно они оказываются самыми практичными. В сухом и теплом климате можно делать максимально плоскую крышу.

Если же частота выпадения осадков и их интенсивность очень велики, тогда придется сооружать более крутую кровлю. Но опять же есть свое слабое место у нее – повышенная восприимчивость к давлению ветра.

Оборудование разных скатов не только увеличивает площадь чердака или мансарды, но и позволяет сделать их стены максимально прямыми.

Асимметрия, если она продумана как следует и воплощена технически грамотно, способна стать привлекательным оформительским решением. Давно замечено также, что разность в параметрах скатов повышает снеговую и ветровую устойчивость дома. На стены, стропила и фундамент оказывается несколько меньшее, чем обычно, давление. И на несимметричных крышах еще гораздо эффективнее работают солнечные батареи. Минус только один – проектирование и работу придется доверить профессионалам.

Многие двускатные крыши оснащаются слуховыми окнами, которые повышают притягательность конструкции. Образ дома в целом становится бодрее, здание приобретает неповторимые черты. В двускатной кровле часто ставятся окна в форме четырехугольника, хотя количество форм просто не поддается учету. Слуховые окна призваны заменить двери для выхода на крышу при ремонтных, отделочных и аварийных работах, при ЧП.

Двускатная крыша с коротким и длинным скатами требует максимально тщательно измерять все параметры и просчитывать необходимые свойства системы. Необходимую точность способен обеспечить гидравлический уровень.

Крыша с тремя фронтонами оборудуется главным образом на домах, выполненных в форме квадрата или прямоугольника. При оборудовании мансарды на ней размещается обособленная кровля, причем можно выбрать какой угодно вид, включая ломаный. К сведению: наличие трех фронтонов позволяет обеспечить усиленное освещение мансардного этажа.

Достаточно многие крыши делаются с выступом – этот элемент помогает организовать козырьки, навесы и карнизы. Крыша с ендовой оборудуется в тех случаях, когда нужно обеспечить присоединение друг к другу скатов, образующих отрицательный угол.

Такие кровли могут быть выполнены:

• в форме креста;

• в форме буквы Т;

• в форме буквы Г.

Подготовка плана крыши подразумевает оценку ее вида сверху , при этом учитываются обязательно все мансардные и слуховые окна, точки присоединения поверхностей. Отражают в плане крыши над террасами и верандами, для каждой поверхности и детали нужно расписать размер. Генеральный план разделяется на элементарные фигуры, на нем обязательно указывают, где будут размещаться главные помещения и пристройки. Только при соблюдении этого условия можно гарантировать, что все узлы, ендовы, выступы идеально выполнят свои задачи. Если меняется размер прогонов, корректируется и угол, под которым наклоняется ендова.

Там, где располагаются такие детали, соединяемые скаты покрываются неразрывной обрешеткой. При раскладке гидроизоляции рекомендуется размещать ее в два слоя, и затем на саморезы прикреплять ендову. Когда стыки детали находятся в горизонтальной плоскости, набег составляет минимум 10 см, а в идеале 30 см. Если скат имеет только незначительный угол наклона, целесообразно использовать дополнительный пласт гидроизоляции. Под металлочерепицу ставят ендову с саморасширяющимся уплотнителем.

Двускатная крыша с эркером вполне может быть недорогой и достаточно красивой. Этот элемент ставится на армирующий пояс; чтобы сделать его, обычно не ставят при строительстве один из рядов кирпича или блоков. Пояс не только будет подпирать подстропильные балки, но и усилит стену, сократит давление на перемычки окон. Опалубка может быть выполнена из старой доски, а для самого армирования применяется сварная сеть с ячейками 5х5 см.

Форма со смещенным центром часто выбирается ввиду повышенной энергетической эффективности. Это ценное свойство гармонично сочетается с внешней привлекательностью. Архитекторы идут на самые разные ухищрения, особенно популярными оригинальные исполнения были в середине прошлого века. Самые радикальные эксперименты, конечно, себя не оправдали, но решения, в которых один скат устремлен на юг, а отличающийся от него углом расположения или длиной – на север. Важно не забывать в такого рода поисках, что тщательный расчет ветровых и снеговых нагрузок, определение состава помещений еще никто не отменял.

Общий уровень КПД жилища, если все сделано правильно, намного выше, чем у обыкновенного дома, прикрытого типовой двускатной крышей. Точные подсчеты архитекторов показали, что стоит ввести один угол круче 45 градусов, как неиспользуемая площадь в доме резко сократится.

Оригинальный шаг – подражание кровле древнерусского терема. Причем современным строителям намного проще, чем их предшественникам несколько веков назад. На помощь приходят и математика, и эффективные вычислительные программы, позволяющие рассчитать параметры максимально точно.

Под разноскатной крышей гораздо приятнее ставить мансарду, чем под обычной. Полутемный закуток практически у самого конька мало кому доставляет радость, тем более что резко наклоненные скаты и расположенные внутри и снаружи острые углы не способствуют визуальному уюту. Вместо того, чтобы идти на поводу у дизайнеров, творчески обыгрывающих простой тип двускатной кровли, правильнее будет решить проблему кардинально. Кровельный материал со срезанными углами помогает закрыть те места, где не удается положить полноценные листы или рулоны.

Популярной разновидностью двускатных крыш является щипцовая форма; вернее было бы сказать, что это сборка из нескольких кровель, каждая из которых покрывает единичные части дома и связана с другими механически. Преимуществом подобного решения является то, что оно позволяет создавать как слуховые окна, так и балконы. «Щипцами» в терминологии кровельщиков именуется, конечно, не металлический инструмент с острыми хватающими гранями, а фронтоны. Радикальное усложнение стропильной системы оправдывается внешней эстетической притягательностью. Чтобы представить, как все это выглядит, нужно взглянуть на любое изображение старинного замка.

Двускатная кровля может быть не только крутой, но и пологой. Повышенная крутизна склона упрочняет конструкцию и делает менее актуальным ее изощренное укрепление. Сокращается потребность в пиломатериалах, а потому общие расходы вырастают. Но если в конкретной местности велика вероятность бурь и ураганов, просто сильных ветров, лучше выбрать более уплощенный вариант. При этом совершенно плоская крыша (угол наклона 10 градусов и меньше) тоже непрактична – уход за ней, очистка от снега часто становятся мучительным делом.

Важно учесть, что при выборе тяжеловесных отделочных материалов (профнастила и металлочерепицы) делать угол круче 45 градусов не рекомендуется. Тогда обычное крепление будет неспособно предотвратить их скорое сползание по диагональным скатам. И потребуется усиливать крепеж, ставить дополнительные элементы. В результате появятся ненужные расходы – а это не одна, и даже не две тысячи рублей (если учитывать еще и работу, усложненное проектирование).

Сэкономить на постройке полностью пологой крыши тоже не выйдет – под ней придется создавать особенно крепкую систему стропил.

Устройство

Когда оценен необходимый уровень крутизны кровли, нужно разбираться с ее основными элементами. И первостепенное внимание стоит уделить такой детали, как мауэрлат. Этим словом строители называют стабильную конструкцию, выкладываемую по периметру стен и служащую для закрепления стропил. Мауэрлат обеспечивает равномерную до предела раскладку нагрузок, создаваемых свесом крыши. Он же мешает различным механическим воздействиям оторвать кровельную систему от стен.

Особенно важны защитные характеристики мауэрлата, когда речь заходит о противодействии порывам ветра. Часть мастеров и даже архитекторов считает приемлемым сооружение кровель без этого элемента, с прямым присоединением стропил к перекрывающим балкам. Но простота подобной конструкции оборачивается тем, что 100% нагрузки собирается монолитно на опоры стропил. Если же все делать правильно, эти импульсы рассредотачиваются по гораздо большей площади.

Мауэрлат может быть выполнен из:

• двутавра;

• швеллера;

• бруса хвойных пород.

Стандартное сечение бруса составляет в таких случаях 80х180, 100х100, 100х150, 150х150 либо 200х200 мм. Применять его очень просто, требуется лишь подкладывать брус под ноги стропил.

При оценке качества деревянного сырья нельзя игнорировать сучки, которые составляют 2/3 толщины дерева и более. Подобные дефекты грозят не просто выделением смолы наружу, а ослаблением устойчивости к растяжению.

Двускатная крыша над облегченным каркасным домом, которая не должна будет переживать излишне сильных нагрузок, может быть поставлена на мауэрлат из соединенных досок. Часть застройщиков добавляет стальные трубы, прикрепляемые к концам опорной детали. Используемые конструкции должны иметь максимум то сечение, которое позволяет провести их через стропильные отверстия. Не менее важна повышенная прочность, лучше даже заложить ее с запасом. И еще не стоит брать трубы, если нет уверенности, что они сделаны из высококачественной стали.

Присоединение мауэрлата к стене производится в строгом соответствии с отработанной десятилетиями технологией. Крайне редко можно отказаться от армированного пояса. И даже если постройка сама по себе прочная, устойчивая, он все равно необходим. Когда внизу находятся стены из газобетона, стоит потратить время на выкладку кирпича или заливку простого бетона. Эти материалы менее хрупкие и позволят избежать повреждения основной части стены.

Величина уплотняющего пояса подбирается индивидуально, с учетом уровня нагрузок, в том числе и переменных. А вот ширина его всегда равняется как минимум несущим стенам.

Карниз (карнизный свес) должен присутствовать на любой крыше, и двухскатная не является исключением. Цель подобного элемента состоит в блокировке воды, которая при выпадении осадков стремится проникнуть в пространство под кровлей. Что немаловажно, карниз относится к числу элементов, завершающих отделку, и когда он подшит, внутренние компоненты стропил оказываются закрыты.

Каркас (короб) для сооружения карниза делается из ровной доски, не содержащей даже единичных следов коры и сучков. Альтернативой карнизу оказывается применение удлиняющих стропил кобылок. Нужно думать и о том, чтобы закрыть фронтоны самое меньшее на 50 см.

К сведению: внутреннее устройство карниза на скате и на фронтоне имеет мало общего. Если нет желания вникать в подобные тонкости, лучше обратиться за помощью к профессионалам.

Неподшитые свесы нашли основное применение в процессе работы над вальмовой кровлей; подшитый тип чаще всего применяется именно в сочетании с вальмовой крышей, имеющей два ската. Укороченный формат совместим с абсолютно любым видом кровельных конструкций.

Выход за пределы основного контура имеет и козырек. Подобное решение надежно прикроет стену и цоколь от выпадающих осадков. Там легко укрыться и людям: если даже дождь льет бурной стеной, под выдвинутой вперед частью кровли всегда сухо и комфортно.

Расчеты архитекторов и инженеров показывают, что уже вынос 150 см позволяет стене оставаться сухой независимо от интенсивности и продолжительности ливня. Но это не предел: технические возможности современных строителей позволяют сооружать козырьки вдвое больше. Подобные конструкции находят применение главным образом как организаторы террас. В самый знойный и жаркий день свес отбрасывает тень, оберегающую растения от жары. Не стоит пытаться сделать такие длинные козырьки самостоятельно, тут слишком велика ответственность.

Строение двускатной крыши в разрезе нельзя считать изученным основательно , если не упомянуть про наклонные элементы стропильной системы. Наклон имеют подкосы, прочно присоединяемые к вертикально поставленным стойкам. Доски для стропил поперечным сечением менее 5 см брать не рекомендуется, а ширина материала определяется его длиной. При расчете каждой детали обращают внимание, насколько велик риск ее прогиба под действием штатной нагрузки. Утепленная двускатная крыша подразумевает такую расстановку стропильных ножек, которая требует минимального числа надрезов на теплоизоляционном материале.

Материалы

Несмотря на наличие широкого спектра кровельных материалов немалая часть застройщиков безоговорочно доверяет конструкциям из профлиста. Ничего удивительного: именно он сочетает те два качества, которые мучительно пытались состыковать многие столетия – высокую прочность и эстетическое совершенство. Россияне особенно ценят профнастил и за его устойчивость к действию снега и льда, за минимальное накопление твердых осадков на поверхности. Дополнительно повысить дизайнерские характеристики кровли из профлиста поможет выбор блоков двух разнородных цветов.

Следует учесть, что даже быстро скатывающиеся вниз капли дождя все равно производят изрядный шум. Чтобы живущие в доме не чувствовали себя в такие моменты обитателями гигантского барабана, придется выложить некоторую сумму на приобретение шумоизоляции. Когда тучи уходят и выглядывает солнце, появляется другая проблема – сильный нагрев. Чтобы позагорать, нужно брать с собой подкладку из мягкой ткани и везде ходить в обуви. А если профлист окажется поврежден, коррозия будет распространяться внутри с потрясающей скоростью.

Типичное крепление листа подразумевает его прикручивание к подложке на 7 – 8 саморезов. Эти крепежи расставляют в шахматном стиле, так конструкция кровли держится прочнее. Гвозди для присоединения профнастила использовать запрещается, иначе при первом же сильном ветре он отправится в полет. Коньки прижимаются саморезами к вершинам гофры через каждые 3,5 – 4 см. Торцы обязательно следует прикрыть ветровыми планками, вворачивая те же саморезы с шагом 50 см.

Важно: работать с двускатной крышей придется очень внимательно, это крайне опасный вид ремонт. Даже если крутизна скатов невелика, а в прогнозе погоды указан полный штиль, нельзя подниматься наверх без страхующего пояса, подвязываемого к устойчивым частям зданий. Все манипуляции с профлистом выполняются исключительно в перчатках, нельзя прижимать его к себе или к другим.

Запрещается:

• скидывать поврежденные листы сверху, даже предупредив об этом (разлет непредсказуем);
• оставлять инструмент без присмотра;

• касаться профлиста и производить любые работы с ним без спецодежды и защитных очков;
• сгибать листы.

Двускатная кровля из поликарбоната оборудуется почти исключительно над теплицами и другими второстепенными постройками. Но даже это обстоятельство и высокая прозрачность поликарбоната не дает права относиться к его монтажу легкомысленно! Достоинствами такого покрытия являются легкость механической обработки и отменная крепость, разнообразие оформительских элементов. Абсолютное исключение коррозии и бактериального заражения тоже порадуют. Для монтажа придется брать саморезы особого образца, которые способны компенсировать интенсивное тепловое расширение поликарбоната.

Монолитный вид покрытия при толщине от 1,2 см признается антивандальным: удар крупного молотка с большой силой не оставляет видимых повреждений. Устойчивость к снегу и ветру тоже будет ощутимым плюсом.

Сотовая разновидность не может похвастать такими механическими параметрами, зато она намного легче. Стропильный каркас под обоими видами поликарбоната создается преимущественно из древесины.

Сотовые листы используют для арочных и купольных конструкций, а если нужно сделать арку значительного радиуса, придется дополнительно ставить:

• опоры;
• подкосы;
• профильные ребра жесткости.

Прямые поликарбонатные кровли сооружаются над открытыми террасами, беседками и мелкими садовыми домами. Стропила под них делаются из досок толщиной 4 см. Обязательна обработка дерева антисептическим составом и антипиренами. А вот окрашивание тем или иным образом оставляется на усмотрение самих домовладельцев.

Гораздо чаще, чем из поликарбоната, кровли строятся из деревянного бруса. Наиболее ходовыми размерами его блоков являются 5, 8, 7-метровый варианты. Логично использовать подобные конструкции на домах, которые в целом изготовлены из бруса – это обеспечит идеальное сочетание. Необходимо помнить, что высокая механическая устойчивость такого материала не означает, что его допустимо загружать излишней массой. Потому первым шагом при расчете конструкции выясняют, каков может быть уровень перегрузок. Боковые брусья стягиваются на верхнем ряду – благодаря этому давление от стропильных лагов сокращается.

Стяжку придется делать деталями величиной 15х10 см. Сайдинг тоже используется в отделке двускатных крыш (точнее, их фронтонов). В качестве основного отделочного материала активно используется металлопрофиль. Выбирая его, нужно проверять соотношение ширины низовых полок и гребня (если гребень меньше, сток воды будет активнее). Также следует оценивать, насколько правильно выставлены боковые желоба, не поломаны ли они. Еще один важный момент – маркировка: профиль для стен и заборов непригоден для верховых работ.

При работе с двускатной кровлей обязательно нужно использовать доборные элементы.

Когда используется металлочерепица, они решают сразу три основные задачи:

• формирование единого целого вместо разрозненных блоков;
• профилактика проникновения влаги и посторонних веществ в промежутки профильных листов;
• улучшение декоративных качеств покрытия.

Важнейшей деталью черепичной кровли современного образца является планка конька , которая обеспечивает стыковку скатов, устремленных под углом друг к другу. Если такой планки нет, они находятся в разных плоскостях и возникает зазор, сквозь который могут проникать осадки и ветер. По металлочерепице чаще всего ставят коньки в виде полукруга радиусом 7-12,5 см. Более универсальным решением оказывается использование трапециевидной либо фигурной конструкции. В двух последних случаях можно выносить крыло на 15-30 см, ориентируясь на форму кровли и уклон скатов; сам конек имеет при любой конфигурации длину 200 см.

Кроме конька, понадобятся и другие детали, помогающие завершить сооружение верхнего узла кровли. Заглушки планок (плоские, конусные или в виде шатра) применяют исключительно для полукруглых коньков. С их помощью блокируется посещение подкровельного пространства птицами, удается избежать его засорения.

Уплотняющая подложка под металлочерепицей помогает гарантировать особенно плотное прижатие профиля к основанию крыши. Благодаря этому исключены как дребезжащие звуки, так и проникновение воды в подкровельное пространство.

На ломаной двускатной крыше обязательно используют планки ендовы, размещаемые в отрицательных углах. Они примут осадки, стекающие с близко размещенных скатов и направят их в водосток. Внутреннюю планку ставят под металлочерепицей или иным профильным листом. Наружную размещают на уже сформированной кровле, и эта деталь должна быть изящной внешне – иначе она не выполнит свою функцию. Торцевая или ветровая планка обычно похожа на согнутый в длину лист профиля, присоединяется она к торцам фронтонных узлов.

Капельник и карнизная планка тесно взаимосвязаны и выступают дополнительными частями сливной системы. Планки узла примыкания обеспечивают связку между покрытием кровли и выступающими за ее контур элементами. Даже если нет дымоходов, обязательно будут антенны, пересечения со стенами и так далее. В российских условиях не получится обойтись и без снегозадержателей. Экономия на любых составляющих кровли оборачивается серьезными потерями.

Металлическая крыша с молниезащитой является единственным допустимым на практике вариантом. Защита от поражения молнией достигается применением специальных приемников грозовых разрядов, выполненных по штыревой либо тросовой технологии. Желательно консультироваться со специалистами, чтобы обеспечить надежность электрического контакта кровли на всем ее протяжении. Стропильная система в целом и всякий деревянный фрагмент по отдельности всегда обрабатывают огнеупорными реагентами. Расходы на такую обработку относительно невелики, при этом она позволяет сократить до минимума вероятность кровельного пожара.

Часто создают двускатные кровли из профильной трубы.

По большей части такие элементы являются навесами над:

• местом парковки автомобиля;
• зоной уличного отдыха и барбекю;
• бассейном;
• террасой.

Труба позволяет создать безупречно крепкий каркас, а уже на него монтируется профлист либо поликарбонат. В качестве рабочей площадки рекомендуется выбирать ровный участок грунта. Покрытие этого места бетоном или плиткой улучшит декоративные качества, а размещение на возвышенном участке поможет избавиться от проблем с дренажом.

Сечение профильной трубы определяется тем, насколько значительная конструкция формируется. Если взять профиль 6х6 см, он уже плохо будет держать навесы шире 4 м и длиннее 6 м. Совсем не обязательно выбирать круглые трубы для колонн – если детали соединяются под прямым углом, квадратные блоки будут даже практичнее. Кроме болтов и сварки, для механического связывания деталей могут применяться хомуты и резьба. Самостоятельное окрашивание ничуть не хуже фирменного, зато на 30-40% дешевле.

Некоторые домашние мастера и даже профессионалы считают, что кровлю мансарды вернее всего будет обшить вагонкой. Преимуществами этого материала являются его экологическая безопасность, комфортная цена и превосходный внешний вид.

Кедровая древесина отличается великолепной визуальной текстурой, вдобавок она еще и максимально полезна для здоровья.

Сосновый массив крепок и надежен, несколько дешевле, чем заготовки из кедра.

Также стоит подумать о сосне, дубе, ели или лиственнице – у каждого из этих вариантов есть свои преимущества.

Размеры

Расчет высоты кровли очень важен, и если ошибиться с определением габаритов конька, можно столкнуться с проблемами при использовании.

Будет ли крыша низкая или большая, зависит от множества тонкостей и нюансов:

• климатических параметров местности;
• организации чердака под кровлей или его отсутствия;
• типа настилаемого материала.

Чем тяжелее создаваемое покрытие, тем более крутым должен быть его монтаж. При уменьшении размера единичного элемента конек поднимается выше. Но нельзя забывать, что поднятие конька неизбежно влечет расходы, причем сумма затрат нарастает стремительно. Жилая мансарда либо активно эксплуатируемый чердак по санитарным нормам не могут быть менее 150 см по высоте и 120 см по длине. Исключение делается только для очень сложных по составу конструкций.

Двускатная крыша пользуется большой популярностью, так как ее возведение считается относительно простым и быстрым этапом в строительстве дома. Разные виды двускатной кровли позволяют выбрать подходящий вариант для конкретной постройки. Поставить такую кровельную конструкцию не составит большого труда, если имеется даже небольшой опыт в строительстве, но в одиночку, конечно, не справиться. Все работы выполняются поэтапно, с учетом особенностей такой крыши.

Особенности

При возведении двускатной крыши устанавливается стропильная система и основные детали кровельной конструкции. Сюда относится каркас (в виде стропил с подкосами), мауэрлат. Делают их из качественной древесины – это брусья 150х150 мм и доски сечением 50х150 мм. Традиционными считаются двускатные крыши симметричного типа, имеющие прямые скаты (щипцовая кровля). Угол наклона скатов такой кровли доходит до 45 градусов, что позволяет избежать нагрузок на конструкцию (например, при снегопадах и ветре).

Другие виды двускатной кровли, например, с ломаными скатами, позволяют оборудовать мансарду под крышей. В этом случае скаты сверху кровли представляют собой более пологие откосы, а снизу – с резким уклоном. Ломаная двускатная крыша должна возводиться на более сложную и прочную конструкцию. При строительстве несимметричной кровли конек крыши выполняется со смещением от центра. Делается это с учетом конструктивных особенностей здания.

Виды

Каркасная конструкция двускатной крыши может быть:

• наслонной;
• висячей.

Характерно, что в большинстве строений используется стропильная система наслонного типа, внутри которой есть несущие стены. Каркас, таким образом, служит промежуточной опорой. При ширине крыши не больше 10 м обычно используется одна опора. Крыша шириной больше 10 м имеет несколько пропорционально расположенных опор. Каркас в виде стропильной системы висячего типа возможен в том случае, когда строение может обойтись одной опорой, не имея внутренних несущих стен. Такая кровля выстраивается из двух поясов – верхнего (два стропила), нижнего (жестко соединенные затяжки). Опираются стропила на мауэрлат, а концы стропил выходят на наружные стены.

Двускатная ломаная кровля может иметь усиление в виде опорных рам, которые не дают провисать наклонной крыше. Так можно получить более прочную конструкцию. Висячая ломаная крыша имеет дополнительные опорные рамы, к которым устанавливаются стены мансарды. Опорная рама, которая расположена под несущей стеной внутри, берет на себя часть нагрузки, что позволяет немного облегчить конструкцию кровли.

Устройство

Конструкция двускатной кровли отличается наличием наклонных поверхностей с двух сторон. Площадь основания кровли имеет прямоугольную поверхность. Скаты не дают собираться на крыше снегу и талой воде. Крыша естественным образом очищается. Кровля состоит из конструктивных узлов: мауэрлата, системы стропил, конька и кобылки, свесов кровли, подкосов, затяжек, обрешетки и стоек. Стоит разобраться, чем характерны все элементы конструкции двускатной кровли.

Мауэрлат необходим для правильного распределения нагрузки на несущие стены от стропил. С этой целью обычно выбирают прочную древесину – брус (это может быть дуб, лиственница, сосна). Выбор бруса по сечению определяется видом древесины (цельный или склеенный). Например, 100 на 100 мм или 150 на 150 мм. Стоит отметить, что при выборе металлической стропильной системы мауэрлат также должен быть выполнен из металла.

Основным элементом системы двускатной крыши является стропильная нога. Эти элементы изготавливаются из прочного бруса и бревен. При соединении стропильной ноги сверху формируется ферма с различным типом промежуточной опоры. Важную роль здесь играют параметры стропил и узлы конструкции.

Затяжка необходима для соединения стропильной системы (стропильной ноги) и для придания прочности и необходимой жесткости конструкции.

Прогон бывает двух типов: коньковый, при котором монтаж производится в месте примыкания стропил (в этом месте далее устанавливается конек кровли), и боковой прогон, который обеспечивает кровельным элементам (ферме) дополнительную жесткость (размеры и количество таких прогонов будет зависеть от нагрузки на конструкцию).

Стойки для стропил в виде вертикального бруса также принимают на себя значительную часть нагрузки от крыши. Стойку для стропил двускатной крыши обычно располагают по центру. Если ширина пролета больше обычной – то еще и по бокам. При возведении несимметричной крыши стойки ставятся в зависимости от длины стропил. Для ломаной кровли установка стоек выполняется по бокам, при этом остается свободное пространство. Если планируется две комнаты под крышей, то стойки стропил ставят по центру и по бокам.

Подкосы – это опоры для стоек. При подкосе под углом более 45 градусов кровля лучше защищена от деформации (снег, ветер). В зависимости от климатической зоны могут быть установлены как продольные, так и диагональные подкосы стропильной парой на одной плоскости.

Лежень служит надежной опорой стоек. Это место крепления подкоса.

Обрешетка необходима для фиксации материалов и конструктивных элементов кровли. Обрешетку устанавливают перпендикулярно к стропильным ногам. Одно из важных предназначений обрешетки – перераспределение нагрузки от кровли на стропильную систему.

Требования к строительным материалам

Выбор материалов для стропильной системы – важный этап при подготовке к обустройству кровельной конструкции. При расчете материала на двускатную кровлю нужно исходить из того, что это должна быть качественная древесина, материал не имеет сучков, повреждений и червоточин, хорошо обработан и пропитан специальными составами (для безопасности и надежности во время эксплуатации). Для надежности конструкции должно быть устойчивое соединение элементов всей стропильной системы. Кровля должна представлять собой прочную конструкцию из современных качественных материалов.

Такие породы древесины, как лиственница, кедр, ель или сосна легко обрабатываются, поэтому их чаще всего применяю в стропильной системе. Стропила изготавливаются из бруса шириной от 10 до 15 см и толщиной в 5 см. При этом обычно используется вылежавшийся брус, который уже не изменит форму после обустройства кровли. Это необходимо для повышения устойчивости конструкции. Помимо бруса, для стропил берутся доски, особенно если речь идет о взведении крыши частного дома.

В многоэтажном строительстве используются стропила из металла. Минус металлической стропильной системы для частного домостроительства в том, что такая конструкция не способна сохранять тепло. У древесины же в этом плане больше преимуществ – материал отличает высокая степень теплоизоляции и энергосбережения. Древесина распределяется по сортам. Первосортный материал уходит на создание висячих стропил и затяжек. Из материала как первого, так и второго сорта выполняют стойки и подкосы.

Проекты и чертежи

В процессе планирования двускатной крыши готовится чертеж. Это схема будущей конструкции, где есть скаты, фронтон, конек. По сути, план представляет собой рисунок с проработанными элементами в разных проекциях, отображающий способы завязывания стропил. Составление чертежа двускатной крыши выполняется с учетом всех этапов работ.

Схема ее возведения включает:

• брусья для обрешетки;
• балки и стропилы;
• схема укладки тепло- и гидроизоляции;
• схема размещения кровельного покрытия;
• схема установки дополнительных креплений;
• чертеж установки системы вентиляции, дымохода.

Грамотно составленный план кровельного перекрытия позволит сократить статью расхода на приобретение строительных материалов. Для создания проекта любого типа используется тот или иной вид материалов, исходя из расчетов и с учетом надежности покрытия. Учитывается также размер кровельного покрытия. При чертеже обязательно прописывается часть стропильной системы, что позволяет понять, насколько максимальной может быть нагрузка на крышу.

В план также входит:

• план ливневки (ливневая канализация определенной длины);
• элементы соединения скатов;
• площадь конструкции;
• схема мест примыкания кровли (прижимной профиль).

В схеме конструкции должен быть четко отображен тип кровли. Подробные детали на схеме позволят выполнить работу быстрее и качественнее.

Составление схемы

В зависимости от особенностей кровли (одно- или двускатная, форма и т. п.) составляется проектная документация.

Эта работа проходит в несколько этапов:

• составляется эскиз будущей кровли (на этом этапе чертеж должен иметь готовый вид кровли с проработкой стилевого оформления строения);
• прорабатываются основные кровельные элементы (на чертеже отображается степень нагрузки и количество материалов);
• схема отображает строительство кровли.

Стоит учесть, что отличия в скатных конструкциях связаны с типом стропил (висячие или наслонные), с неравномерностью углов наклона, с размерами свеса карниза. Также стоит учесть и ошибки при проектировании. Одной из наиболее распространенных из них считается ошибка с расчетом расходования материалов на весь комплекс. Процесс составления чертежных схем лучше всего доверить специалистам. Кровельная конструкция возводится в соответствии с принятыми строительными нормами. Кроме того, важно минимизировать возможные ошибки и дефекты. Так, если выбор типа кровли и способ монтажа выбраны неверно, это послужит причиной обрушения кровельной конструкции. При неверно начерченном уклоне и его возведении есть риск увеличения нагрузки на крышу. Хотя допускаются ошибки при конструкции вентиляционных элементов. Сам по себе чертеж не должен быть сложным, однако следует соблюдать правила установки всех кровельных элементов, соответственно, они должны быть прописаны. Профессионально выполненный план кровли увеличивает безопасность конструкции.

Расчет

Нельзя недооценить важность расчетов стропильной системы двускатной крыши. В процессе проектирования необходимо вычислить полезную площадь и исходя из полученных данных решить, насколько высокими будут вертикальные стойки. В этом случае имеет значение несколько факторов.

При возведении кровельной конструкции важно рассчитать максимальную нагрузку на крышу дома, на все стропила и перекрытия балками. Может понадобиться усиление стропил, тогда в проект вносятся коррективы. Например, может потребоваться использование дополнительных накладок или бруса с большим сечением, чем планировалось. Важен и вес всей стропильной системы. В этом случае расчет ведется с учетом не только сечения пиломатериалов, но и плотности и влажности древесины, определяется расстояние шага между стропилами.

На сегодняшний день существует специальная классификация нагрузок на кровельную систему:

1. Основная нагрузка касается веса стропильной конструкции, температуры нагрузки, снеговых и других погодных факторов.
2. Дополнительная нагрузка касается расчетов влияния ветра и гололеда.
3. Форс-мажорные нагрузки связаны с техногенными обстоятельствами (современная кровля должна выдержать все).

Предельные расчеты стропильной системы с учетом всех нагрузок строятся по двум критериям (пределам или состояниям): предел, при котором возможно разрушение конструкции, и предел, при котором учитывается вероятность деформации и прогибов.

Уклон

Важно грамотно рассчитать угол наклона скатов. При стандартной ширине дома в 6-8 м угол скатов составляет 45 градусов, но этого мало для пространства в мансарде. При угле наклона в 60 градусов конструкция обойдется дороже, но вся крыша будет выполнена удачней. При 45 градусах наклона можно выбирать любые кровельные материалы. Если двускатная крыша изначально планируется асимметричной, то в чердачном пространстве можно спокойно обустроить жилую мансарду, но для этого надо посчитать полезную площадь. Выбирается обычно стандартная двускатная крыша. При этом важно учесть нагрузки на крышу из-за ветра и снега. При увеличении угла наклона скатов увеличится и расход материалов. Но и эксплуатационные характеристики такой кровли будут выгодно отличаться. Если планируется возвести двускатную крышу с неравными углами скатов, то все работы можно выполнить в оригинальном дизайне. Тем не менее, при проектировании лучше отталкиваться от классической конструкции в виде симметричной кровли с равнобедренным треугольником в основании.

Шаг

Шаг стропил, используемый при создании крыши, является одним из основополагающих при возведении конструкции. Существует зависимость шага стропильной системы от кровельного материала. В качестве последнего используется профнастил, шифер, мягкая кровля или металлочерепица.

Шифер для кровли используется повсеместно. Этот кровельный материал отличается относительной прочностью, невысокой стоимостью и устойчивостью к температурным перепадам. Однако материал обладает определенным весом, соответственно, необходимо обеспечить крышу мощной стропильной системой. Стоит учесть, что для шиферной кровли должно быть не менее трех точек опоры (по центру и по краям).

В последние годы достаточно большое распространение среди кровельных материалов получила металлочерепица. Материал прост в монтаже и отличается привлекательным внешним видом. Металлические листы для кровли удобно использовать, так как они имеют малый вес. В связи с этим расстояние между стропилами может быть большим (например, 600-950 мм с сеченным брусом 150х50 мм).

Покрытие из профнастила может быть выполнено из оцинкованного стального листа со специальным защитным покрытием (от внешних погодных воздействий). Современный профнастил отличается по цвету, ширине гофры. Внешне такое покрытие отличается по дизайну. Шаг между стропилами под профнастил будет зависеть от вида профиля, от углов наклона и конфигурации крыши. Для стропильной системы в этом случае используется брус сечением 50-75 мм. Это может быть и доска 20-50 мм шириной.

Инструменты

При монтаже стропильной системы необходим набор инструментов. С этой целью обычно обходятся традиционным инструментарием – электропила (это может быть и ножовка), молоток и шуруповерты. Обшивка кровли металлическими листами выполняется специальными ножницами по металлу. Нельзя резать материал с полимерным покрытием простой болгаркой, чтобы не повредить верхний слой с защитой листа. В противном случае обшивка станет быстро ржаветь. Для покрытия кровли рубероидом нужна бочка, в которой будет растапливаться битум.

Несомненно, при выполнении монтажных и любых строительных работ не обойтись без надежной лестницы. Также стоит подумать о собственной экипировке. Например, во время работы необходима обувь с нескользкой подошвой.

Монтаж

Выполнить своими руками монтаж стропильной системы двускатной крыши лучше с помощниками, да и многие элементы конструкции невозможно установить в одиночку. Установка стропильной системы выполняется в несколько этапов.

Рассмотрим их пошагово:

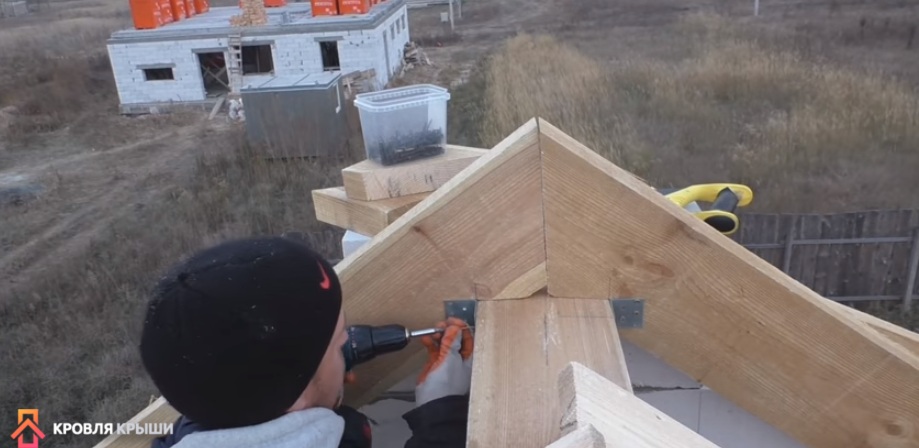

• Сначала необходимо сделать шаблон. Стропильные фермы собираются по шаблону. Так, нужно взять две доски той же длиной, что и стропильная нога. Их присоединяют друг к другу с краев одним гвоздем. В результате получается конструкция «ножницы».
• Эту конструкцию другими краями необходимо ставить в тех местах, где есть опоры на стропильные ноги. Полученный таким образом угол (по наклону ската кровли) фиксируется на несколько гвоздей. Крепление углов нужно делать на дополнительную перекладину между досками.

• Далее готовится еще один шаблон. С его помощью можно дальше собрать конструкцию. Выполняется монтаж запилов на стропилах. Сам шаблон проще сделать из фанеры.

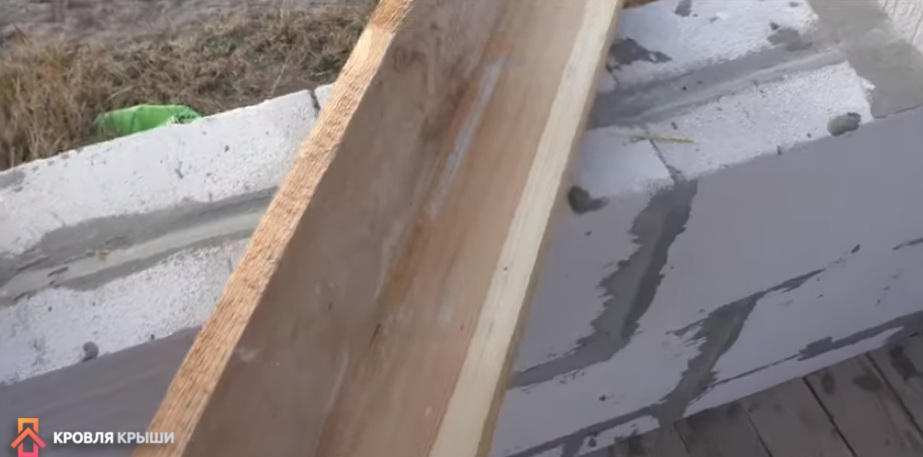

• Запилы вырезаются на стропилах с помощью шаблона. Соединение элементов происходит под углом наклона ската. Готовый треугольник и есть стропильная ферма. Ее поднимают на крышу и крепят к мауэрлату (при этом понадобятся лаги, лестницы).
• Крепеж стропильной системы к мауэрлату делают с помощью гвоздей, скоб, уголков. А деревянные «коротыши» помогают закрепить конструкцию от смещения вдоль оси, их нужно выставить по всей площади.

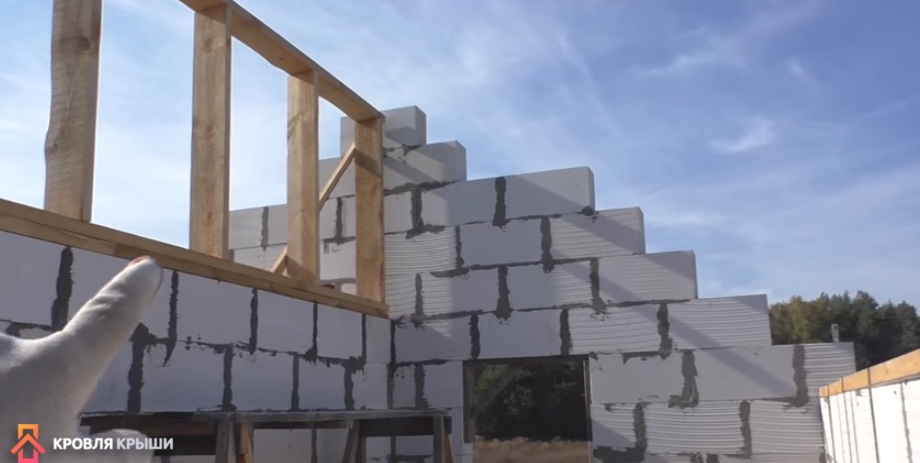

• На первоначальном этапе устанавливаются две фронтонные фермы по краям. Установка и правильная фиксация по горизонтали и вертикали производится с помощью временных подкосов, к которым крепится конструкция.

• Для надежности и удобства по краям (между вершинами ферм) протягивается шнур. Крепить его нужно таким образом, чтобы обозначить место для будущего конька. Также шнур понадобится при установке промежуточных стропил.
• На следующем этапе производится подъем и установка остальных стропильных ферм (при определенном расстоянии (обычно 0,6 м) друг от друга).
• При наличии громоздких конструкций, если есть необходимость усилить строение, их укрепляют ригелями, подкосами и подпорами.
• Прогон (коньковый брус) ставят на специальных опорах. К нему потом крепят стропила разного вида (короткие, промежуточные или диагональные).

Основу каркаса составляет мауэрлат. Его изготовление и сборка составляет основу кровельной конструкции.

Крепеж мауэрлата

Каркасная конструкция из стропил закрепляется к балкам перекрытий. Однако в этом случае нагрузка на стропильную конструкцию распределяется в местах крепления балок. Такой подход при установке кровельной конструкции возможен для небольших и легких строений. Мауэрлат нужен для равномерного распределения нагрузки кровли в верхней части стен. Мауэрлат монтируют параллельно коньку будущей кровли. Так составляется основной каркас. На изготовление мауэрлата уходит деревянный брус сечением 150х150, 100х100 или 100х150 мм.

При сооружении одноэтажных домов большой популярностью пользуется крыша с двумя скатами. Это объясняется скоростью возведения конструкции. По этому параметру с двускатной крышей может соревноваться только односкатная. В устройстве двухскатная стропильная крыша не слишком сложная. И вы с успехом освоите эту работу самостоятельно.

Конструкция стропильной системы двухскатной крыши

Двускатная крыша состоит из двух наклонных поверхностей, что имеют прямоугольную форму. Благодаря этому осадки, которые представлены дождевой и талой водой, стекают с кровли естественным образом. Двускатная крыша имеет достаточно сложную конструкцию. Она состоит из таких конструктивных узлов: мауэрлат, система стропил, кобылки, конек, свес крыши, лежень, подкосы, затяжки, обрешетка и стойки:

1. Мауэрлат. Этот элемент выполняет функции передачи и распределения нагрузки, создаваемой системой стропил, на несущие стены дома. Для изготовления мауэрлата применяют брус, что имеет квадратное сечение - от 100 на 100 до 150 на 150 мм. Лучше использовать хвойную древесину. Брус размещают по периметру постройки и закрепляют к внешним стенам. Для крепления используют специальные стержни или анкера.
2. Стропильная нога. Стропила формируют главный каркас любой крыши. В случае с двускатной крышей они формируют треугольник. Стропила отвечают за равномерную передачу нагрузок на мауэрлат. Прежде всего, тех, которые возникают от осадков, ветра и веса самой кровли. Для изготовления стропил используют доски, которые имеют сечение 100 на 150 или 50 на 150 мм. Выбирайте шаг стропил около 60-120 см, зависимо от разновидности кровельного материала. При использовании тяжелого покрытия стропильные ноги размещайте чаще.
3. Конек. Этот элемент соединяет два ската вверху крыши. Конек образуется после соединения всех стропильных ног.
4. Кобылки. Они выступают продолжением стропил и формируют свес двускатной крыши. Кобылки принято устанавливать, если стропильные ноги очень короткие и не позволяют образовать свес. Для изготовления этого конструктивного узла возьмите доску, которая имеет меньшее сечение, чем стропило. Использование кобылок облегчает возведение стропильной системы, так как позволяет использовать короткие стропила.
5. Свес крыши. Эта часть конструкции стропильной системы двускатной крыши отвечает за отвод воды во время дождя от стен и при этом предотвращает их от намокания и быстрого разрушения. От стены свес, как правило, выступает на 400 мм.
6. Лежень. Он располагается на внутренней стене и служит для равномерного распределения нагрузки от стоек крыши. Для изготовления лежня применяют брус, который имеет сечение 150 на 150 или 100 на 100 мм.
7. Стойки. Эти вертикальные элементы отвечают за передачу нагрузки от конька на внутренние стены. Для создания этого элемента приготовьте брус, что имеет квадратное сечение 150 на 150 или 100 на 100 мм.
8. Подкосы. Они нужны для передачи нагрузок от стропил к несущим стенам. Подкосы и затяжки формируют прочную конструкцию, которая называется ферма. Подобное устройство предназначается для выдерживания нагрузок при больших пролетах.
9. Затяжка. Данный конструктивный узел вместе со стропилами образует треугольник. Он не позволяет стропилам разъехаться в разные стороны.
10. Обрешетка. Эта конструкция состоит из досок и брусков. Их крепят перпендикулярно к стропилам. Обрешетка необходима для равномерного распределения на стропила веса покрытия крыши и нагрузок, создаваемых погодными явлениями. Кроме того, обрешетка требуется для скрепления между собой стропил. При обустройстве мягкой кровли для создания обрешетки следует использовать не доски и бруски, а влагостойкую фанеру.

Разновидности стропильной системы двускатной крыши

Различают двускатные стропильные системы с висячими и наслонными стропилами. В идеале конструкция содержит их комбинацию. Стропила висячего типа принято устанавливать, если внешние стены располагаются на расстоянии, что меньше 10 м. Также между ними больше не должно находиться стен, которые разделяют пространство жилого дома. Конструкция с висячими стропилами создает распирающее усилие, передаваемое на стены. Его получится снизить, если вы устроите затяжку из дерева или металла и расположите её у основания стропил.

Стропила и затяжка при этом формируют жесткую геометрическую фигуру - треугольник. Он не способен деформироваться при нагрузках, которые оказываются в любых направлениях. Затяжка будет прочнее и мощнее, если её расположить выше. Затяжками выступают балки перекрытия. Благодаря их применению висячая стропильная система двускатной крыши выступает основой при обустройстве мансардного этажа.

Наслонные стропила в своей конструкции имеют опорную балку, которая размещается посредине. Она отвечает за передачу веса всей крыши на промежуточную столбчатую опору или среднюю стену, располагающуюся между внешними стенами. Рекомендуется устанавливать наслонные стропила, если наружные стены размещаются на расстоянии более 10 м. Если присутствуют колонны вместо внутренних стен, вы можете чередовать стропила наслонного и висячего типа.

Двухскатная стропильная система своими руками

Крыша должна быть прочной для выдерживания различных нагрузок - атмосферные осадки, порывы ветра, вес человека и самого кровельного покрытия, но вместе с этим и легкой, чтобы не оказывать большого давления на стены дома. Правильно устроенная двускатная стропильная крыша равномерно распределяет нагрузку на все несущие стены.

Расчет двускатной крыши

Выбор наклона двускатной крыши будет зависеть от того материала, который вы выбрали для укладки на кровлю, и архитектурных требований:

• При возведении двускатной крыши помните, что она должна наклоняться под углом больше 5 градусов. Бывает, что наклон крыши доходит до 90°.
• Для районов с обильными осадками, и когда кровельное покрытие прилегает неплотно, делают крутые скаты. В этой ситуации угол должен составлять 35-40°, чтобы осадки не задерживались на кровле. Но такой угол не позволяет возводить на чердаке жилое помещение. Выходом станет ломаная конструкция крыши. Она будет иметь пологую верхнюю часть, а на нижней - присутствует резкий уклон.
• В регионах с сильными порывами ветра обустраивают пологие кровли. Если в местности преобладают постоянные ветра, то делайте уклон 15-20° для качественной защиты кровельного покрытия.
• Лучше всего выбрать средний вариант. Обустраивайте двускатную крышу не слишком крутой. Но также наклон должен быть и не очень пологим.
• При выборе большого угла крыши увеличивается её парусность, а соответственно и цена стропильной системы двускатной крыши и обрешетки. Ведь подобный наклон влечет возрастание площади кровли и соответственно количества необходимого материала - строительного и кровельного.

При покупке материалов для возведения двускатной крыши полезно рассчитать её площадь:

1. Найдите площадь одного ската конструкции, а потом результат удвойте.
2. В идеале скат - это наклоненный прямоугольник, который размещается вдоль длинной несущей стены. Для определения площади ската умножьте его длину на ширину.
3. Длина ската равняется длине стены. Кроме того, к длине добавляется длина выступа кровли над фронтоном. Помните, что выступы присутствуют с обеих сторон.
4. Ширина ската представляет из себя длину стропильной ноги. К ней добавляется длина выступа крыши над несущей стеной.

Чтобы правильно спроектировать конструкцию, рекомендуется провести точный расчет стропильной системы двухскатной крыши, в том числе определить нагрузки и характеристики стропил:

1. При возведении крыши для стандартной постройки, которая имеет один этаж, проектная нагрузка на кровлю будет состоять из двух величин. Первая из них - вес кровли, вторая - нагрузка от внешних факторов: осадков и ветра.
2. Вес кровли рассчитайте, сложив вес каждого слоя «пирога» - теплоизоляционного, пароизоляционного и гидроизоляционного материалов, стропильной системы, обрешетки и непосредственно кровельного материала. Рассчитывайте вес на 1 м2.
3. Увеличьте результат на 10%. Также вы можете брать в учет поправочный коэффициент. В нашем случае К=1,1.
4. Если вы планируете со временем менять конструкцию крыши и увеличивать угол её наклона, то заложите в расчет запас прочности. Берите сразу более высокие показатели нагрузок, чем те, которые вы получили на момент расчета. Рекомендуется отталкиваться от величины, которая составляет 50 кг на 1 м2.
5. При расчете нагрузки, которую оказывают атмосферные явления, учитывайте климатические особенности местности, где располагается строение. При таком расчете берите во внимание показатель наклона ската. Если двухскатная крыша формирует угол 25 градусов, то примите снеговую нагрузку, равной 1.
6. Если крыша обустроена при большем наклоне - до 60 градусов, поправочный коэффициент достигает 1,25. Нагрузка от снега для угла больше 60 градусов не учитывается.
7. Стропила передают всю нагрузку от созданной конструкции на несущие стены. Поэтому соответственными нужно принимать и их параметры. Подбирайте сечение и длину ноги стропила, зависимо от действующей нагрузки на кровлю и угла ската. Полученные величины увеличьте на 50% для обеспечения высокого запаса прочности.

Способы установки мауэрлата

Строительство любой крыши начинается с монтажа мауэрлата:

• Если для возведения стен были использованы бревна или брус, то верхний брус и будет выступать мауэрлатом, как показано на фото стропильной системы двускатной крыши.
• Если вы использовали для строительства стен кирпич, то замуруйте в кладку стержни из металла. Они должны иметь нарезанную резьбу для прикрепления мауэрлата. Устанавливайте стержни через каждые 1-1,5 м. Выбирайте стержни диаметром хотя бы 10 мм. Между кладкой и мауэрлатом проложите гидроизоляцию.
• Для стен из керамических или пенобетонных блоков залейте сверху бетон. Обязательно следует сделать слой армированным. Он должен иметь высоту приблизительно 200-300 мм. К арматуре обязательно прикрепите металлические стержни, которые имеют резьбу.
• Для мауэрлата используйте брус, который имеет сечение 15 на 15 см. Он будет выступать своеобразным фундаментом для стропильной системы.
• Уложите мауэрлат на верхний обрез стены. Зависимо от её конструкции, мауэрлат можно укладывать по наружному и внутреннему краю. Не размещайте его близко на самом крае, так как в противном случае его может сорвать ветер.
• Мауэрлат рекомендуется располагать сверху на слой гидроизоляции. Чтобы соединить все части в одно целое, применяйте болты и металлические накладки.
• Во избежание провисания сделайте решетку из стоек, подкосов и ригеля. Для этого возьмите доски размером 25х150 мм. Угол между подкосом и ногой стропила по возможности должен быть прямым.
• В случае использования слишком длинной стропильной ноги установите еще одну опору. Она должна опираться на лежни. Каждый элемент связывается с двумя соседними. В результате создается устойчивая конструкция по всему периметру крыши.

Крепление стропильных ног

Самый лучший вариант стропильной системы двухскатной крыши - комбинация стропил наклонного и висячего типа. Такая конструкция позволяет создать надежную двускатную крышу и снизить расходы на строительные материалы. Учитывайте при работе такие рекомендации:

1. В качестве материала используйте только самую качественную древесину. Балки, которые имеют трещины и сучки, использовать категорически нельзя.
2. Стропила имеют стандартные размеры - 50х150х6000 мм. Когда балки имеют длину больше 6 м, то рекомендуется увеличивать ширину доски, чтобы балки под собственным весом не надломились. Берите доски шириной180 мм.
3. Сначала изготовьте шаблон стропильной ноги. Приложите доску к балке перекрытия и торцу конькового бруса. Очертив две линии, отпилите по ним доску. Шаблон готов.
4. Вырежьте стропила по такому шаблону. После этого проделайте на них верхний запил.
5. Возьмите полученную заготовку, поднесите её к балке перекрытия, чтобы разметить на месте нижний запил.
6. Установите все стропила. При этом запомните, что после установки одной ноги необходимо сразу устанавливать ей противоположную. Так вы быстрее снимете боковые нагрузки на коньковый брус.
7. Если скат имеет слишком длинный, то стандартных досок не хватит для изготовления стропильной ноги. В таком случае можно срастить две доски между собой. Для этого нашейте на них обрезок древесины аналогичного сечения. Он должен иметь длину 1,5 - 2 метра. Согласно схеме стропильной системы двускатной крыши, стык всегда должен находиться внизу. Под него установите дополнительную стойку.
8. Стропильную ногу к коньковому брусу прикрепите с помощью гвоздей. Для крепления стропил к балке перекрытия применяйте саморезы. Также подойдут крепёжные пластины из металла. Кроме того, добавляют несколько гвоздей.
9. Если вы строите конструкцию исключительно из висячих стропил, то пропустите следующую стадию. При возведении конструкции с наслонными стропилами необходимо подумать об опорах, которые устанавливаются пол них. Для снижения величины прогиба стропил правильно рассчитайте расположение подобных опор.
10. Если вы строите двускатную мансардную крышу, промежуточные стойки станут каркасом для боковых стен.
11. При выполнении этой работы выдерживайте определенный шаг балок. Его размер установите на стадии проектирования.
12. После монтажа стропил прикрепите конек. Он размещается по их верхнему краю. Для крепления используют металлические уголки или скобы. А самой большой популярностью пользуются болты.

Придание конструкции жесткости

После установки стропильной системы двускатной крыши укрепите её по представленной ниже технологии:

• Для небольших строений, которыми являются сауны, дачи, хозяйственные строения, и крыш с простейшими висячей системой стропил соедините каждую пару стропил снизу с помощи затяжки, а сверху - с использованием ригеля.
• Для больших зданий, которые вместе с этим являются легкими, обустройте не тяжелую крышу. Её должны выдерживать стены.
• Если дом имеет ширину 6-8 м, то следует ужесточить конструкцию. Установите посередине опоры. Такие стойки называют бабками. Располагайте их у каждой пары стропильных ног.
• Если пролет стен достигает 10 метров, то понадобятся укрепительные балки. Подкосы выступают в качестве дополнительной опоры для стропильных ног на затяжку. Их крепят к каждому стропилу - ближе к коньку или в средине стропильной ноги. Скрепите их с нижним концом бабки и друг с другом, как показано на видео о стропильной системе двускатной крыши.
• В ситуации с длинными крышами следует разгрузить фронтонные балки. Делается это путем монтажа раскосов. Верхний конец должен упираться в угол фронтона. Нижний крепится на центральной балке перекрытия. Для крепежа используйте брус, который имеет большое сечение. Так вы сможете предотвратить их излом, если наблюдаются сильные порывы ветра.
• В местности, где преобладают ветра, стропилам должны быть устойчивыми к таким воздействиям. Укрепите их путем монтажа диагональных связей. Доски прибиваются от низа одного стропила к середине следующей.
• Для большей жесткости при создании самых ответственных креплений лучше не использовать гвозди. Применяйте для этого накладки и металлические способы крепежа. Гвозди не смогут обеспечить качественное крепление, так как древесина способна спустя некоторое время рассыхаться.

Обрешетка стропильной системы

Завершающий этап устройства стропильной системы двухскатной крыши - создание обрешетки. Именно на неё вы будете укладывать кровельное покрытие. Работы проводите в такой последовательности:

1. Отберите для обрешетки сухой брус. На нем не должно быть трещин и сучков. Прибивайте брусья снизу. Возле конька прикрепите две доски так, чтобы не возникало зазоров. Обрешетка должна выдерживать тяжесть верхнего кровельного материала и не прогибаться под весом рабочих.
2. Если вы будете обустраивать мягкую кровлю, сделайте два слоя обшивки. Один - разреженный, второй - сплошной. То же самое касается и рулонной кровли. Для начала параллельно коньковому брусу расположите доски, которые имеют толщину 25 мм и ширину не больше 140 мм. Допускается небольшой зазор - не больше 1 см. Сверху уложите сплошной слой. Для этого лучше применять кровельную фанеру, рейки или доски небольшой толщины. После этого проконтролируйте, чтобы на обрешетке не осталось погрешностей - неровностей и сучков. Также проверьте, чтобы не торчали шляпки гвоздей.
3. Под металлочерепицу уложите один слой бруса. Он должен иметь сечение 50 на 60 мм. Аналогичным образом поступите при использовании шифера или кровельных листов стали. Выдерживайте между брусом шаг, зависимо от выбранного вами кровельного покрытия - от 10 до 50 см. Забивайте гвозди ближе к краям доски, а не в средину. Шляпки вбивайте вглубь. Так они впоследствии не смогут повредить кровлю. Если вы делаете обрешетку под металлочерепицу, то запомните, что соединение бруса на одном уровне должно попадать на стропило.

Когда вы произвели установку и усиление стропильной системы двускатной крыши, можно заняться монтажом кровельного пирога. Разместите между стропилами теплоизоляционный материал, слой пароизоляции и гидроизоляции. При использовании утеплителя в плитах, заранее рассчитайте шаг стропил под его укладку. На завершающем этапе проведите крепление кровельного материала.

Среди большого разнообразия видов крыш наибольшей популярностью на протяжении нескольких столетий пользуется . Относительная простота конструкции, отличная устойчивость, приспособленность под разные климатические условия – весомые аргументы, проверенные многолетней строительной практикой. Нижеуказанная информация будет полезна и тем, кем будет возводится стропильная система двухскатной крыши своими руками и тем, кто решит воспользоваться услугами профессионалов для понимания и контроля выполнения работ.

Типы двускатных крыш

Двухскатная крыша, также ее называют щипцовой, представляет собой две наклонные прямоугольные плоскости – скаты крыши, которые устанавливаются под определенным углом к наружным стенам здания. За счет угла наклона скатов обеспечивается естественный сток природных осадков (дождь, талая вода).

Крыши с неравномерными углами наклона скатов (т.е. расположение конька не через центр здания) и различной длиной карнизных свесов применяются при желании заказчика выразить архитектурную особенность его жилья. Такая кровля, в плане дизайна, выглядит достаточно оригинально, но имеет недостаток нерационального использования чердачного помещения.

Ломанная щипцовая крыша применима в тех случаях, когда имеется надобность использовать чердачное помещение под мансарду. В такой крыше увеличенный объем чердака позволяет с легкостью обустроить мансарду, которую защищают от влаги и утепляют.

Двухскатная симметричная крыша имеет в своем основании равнобедренный треугольник. Ортодоксальная форма и неприхотливость при возведении сделали ее любимицей не только профессиональных строителей, но и начинающих специалистов.

Полувальмовая кровля - одна из разновидностей двускатных крыш, которая отличается оригинальным внешним видом и создает качественную защиту фронтона. Данный тип кровли особенно востребован в районах с высокой ветровой нагрузкой.

Первое, на что стоит обратить внимание при организации строительства двухскатной крыши – это угол ее наклона. В меньшей степени он зависит от архитектурных особенностей, но в большей степени от климатических особенностей региона, в котором будет возводиться крыша и от типа, устанавливаемой кровли. Крыши с крутым углом наклона устанавливается в регионах, которые подвержены частым выпадениям осадков. Районы с сильными зонами ветров требуют установку пологих скатов, чтобы разгрузить конструкцию от ветровых нагрузок.

Угол наклона скатов может лежать в пределах от 5 до 90°. Распространенным вариантом является крыша, имеющая угол наклона 35-45°. Такой вариант наиболее экономичный, в плане расхода строительных материалов и равномерного распределения нагрузки по всему периметру здания. При таком угле наклона чердачное помещение делается холодного типа и в дальнейшем оно не пригодно для проживания в нем.

Если необходимо обустройство чердачного помещения под жилую комнату, тогда необходимо использовать ломанную двухскатную крышу. В таком случае верхняя часть крыши станет более пологой, а нижняя будет иметь крутой уклон. Чердачное пространство увеличится и появится возможность использовать его под мансардное жилье. Для такого вида скатов усложнится конструкция стропильной системы по сравнению с использованием простого варианта.

Виды стропильных систем двухскатных крыш

Технология устройства стропильной системы для двухскатной крыши имеет различия в использовании опорных оснований для стропил. Различают висячую и наслонную систему стропил. Соответственно, стропильные системы используют в своей конструкции висячие, либо наслонные стропила. Существует и третий вариант - гибридный, когда в стропильной системе установлены оба типа.

Висячие стропила используют в сооружениях с расстоянием между опорами не более 6-6.5 метров.

Наслонные стропила устанавливают в зданиях с несущей средней стеной или со столбчатыми опорами внутри.

Несущими элементами конструкции в двухскатной крыше являются стропильная система и мауэрлат.

Стропильная система включает в себя такие элементы как: стропильные ноги, вертикальные стойки, наклонные подкосы, ригели, распорки, коньковой прогон. Все эти элементы, соединенные в единую конструкцию и формируют стропильную систему, как таковую.

Материал, из которого изготавливают стропила и другие элементы конструкции, может быть выполнен из дерева, железа и железобетона.

Перед использованием материала необходимо обратить внимание на то, чтобы попавшиеся сучки не превышали по своей длине трети толщины материала!

Мауэрлат – это брус с сечением от 100×100 мм до 200×200 мм, который подкладывается под стропильную ногу или прокладывается по всему периметру конструкции. Его предназначение - распределение равномерной нагрузки на наружные стены.

Монтаж мауэрлата происходит на верхнем стенном обрезе. Установка происходит либо по оси стены, либо со смещением к наружной или внутренней грани стены (но не более 50 мм от наружной грани). Перед установкой мауэрлата, под него подкладывают гидроизоляционный материал, в качестве которого, чаще всего, выступает рубероид. Соединение звеньев мауэрлатов должно быть прочным и происходит с помощью прямых замков.

Устройство стропильной системы

Основные виды стропильных конструкций :

• стропильные ноги противоположных скатов связаны горизонтальными затяжками (для ширины дома до 6 м);
• коньковый прогон опирается на вертикальные стойки, дополнительно используются наклонные распорки (для домов шириной до 10 м с пустым чердаком, конструкция рассчитана на высокие нагрузки);
• в качестве дополнительных точек опоры выступают горизонтальные прогоны, опирающиеся на вертикальные стойки, стропила связаны затяжками (для ширины дома до 15 м).

Стропильные конструкции изготавливаются из бруса сечением не менее чем 50×150 мм. Расположение перекладины выполняется на уровне будущего потолка чердачного помещения.

Если при возведении дома своими руками есть возможность поднять к месту монтажа готовые фермы, рекомендуется изготавливать стропила на земле, используя первый А-образный элемент каркаса в качестве шаблона.

Стропильные ноги рекомендуется выполнять из цельного бруса, но при необходимости можно срастить брус с двух сторон при помощи гвоздей или саморезов. Шаг стропил может быть рассчитан исходя из размеров листового утеплителя. В первую очередь устанавливаются крайние А-образные элементы, на которые крепится коньковый прогон, выполненный из бруса 100×150 или доски 50×150. Коньковый прогон придает жесткость всего каркаса.

Чтобы не ослаблять мауэрлат, прорези для крепления выполняют в стропилах, в результате чего стропило горизонтальной плоскостью прорези лежит на поверхности мауэрлата, а выступом упирается в вертикальную плоскость мауэрлата. Фиксация выполняется тремя гвоздями, два из которых забиваются с обеих сторон стропила, а третий – через его верхнюю плоскость.

Существуют различные способы крепления стропил в верхней части двускатной крыши, которые можно выполнить своими руками :

• Края каждой пары стропил разрезаются таким образом, чтобы при сопряжении плоскостей срезов стропильные ноги образовывали заданный угол наклона крыши. Затем стропила скрепляются между собой деревянными планками при помощи гвоздей, либо металлическими пластинами с болтовым соединением. В верхнюю плоскость стропил следует забить по гвоздю длиной не менее 150 мм;
• Стропила разных скатов размещаются на установленном коньковом прогоне, при этом их необходимо разрезать, чтобы горизонтальный участок равнялся по ширине половине толщины конькового бруса. Стропила между собой фиксируются металлическими планками, которые следует разместить над пролетом (висячее соединение, требует жесткого крепления ног к мауэрлату);
• Соединение внахлест - наиболее простой вариант, стропила наклоняют под одинаковым углом и соединяют их шпильками или болтами, используя широкие шайбы.

На следующем этапе монтируются такие виды элементов, как прогоны, стойки, подкосы и т.д., если они входят в выбранную схему каркаса. При монтаже важно контролировать вертикальность и горизонтальность конструкций. Ошибки, допущенные в процессе возведения крыши, исправить практически невозможно.

Особенности конструкции

Традиционным, широко распространенным вариантом являются симметричные двускатные крыши с прямыми скатами – щипцовые. Оптимальный угол наклона скатов составляет около 45° – такая конструкция способна противостоять серьезным снеговым и ветровым нагрузкам.

При желании оборудовать мансарду, используются другие виды крыш. В частности, это двускатная крыша с ломаными скатами – в верхней части скаты пологие, а в нижней имеют резкий уклон. Для крыш такого типа необходимо возводить стропильную систему более сложной конструкции.

В некоторых случаях выполняется несимметричная двускатная кровля, конек которой расположен со смещением относительно центра. Схема такой крыши разрабатывается с учетом особенностей здания. Двускатная крыша может быть и полувальмовой. В этом случае конструкция отличается от щипцовой крыши наличием скошенных кровельных элементов над фронтонами.

Монтаж стропильной системы

Прежде чем начать монтаж стропильной системы двухскатной крыши необходимо выполнить крепление мауэрлатов к продольным стенам с помощью анкерных болтов. Далее следует определиться с оптимальным сечением стропильных ног, которое зависит от их длины и расстояния между ними. Для этого необходимо произвести . Если требуется, чтобы пиломатериалы имели другую ширину и длину стропильных ног, то требуемый размер достигается путем их сращивания (наращивания) при помощи крепежных элементов.

Для использования утеплителя следует подобрать рациональное расстояние между стропилами таким образом, чтобы как можно меньше пришлось обрезать теплоизоляционный материал.

Если предполагается возвести кровельную конструкцию своими руками, требуется произвести расчет, исходя из ширины крыши и ее высоты до конька. Стандартная схема предполагает создание стропильной конструкции, в основе которой лежит равнобедренный треугольник. Простые геометрические построения и расчеты дают возможность вычислить длину стропильных ног: к квадратному корню из суммы квадратов высоты до конька и половины ширины крыши следует прибавить припуск на карнизный свес.

Требуемое количество стропил зависит от длины крыши и выбранного кровельного материала. Обычно шаг стропильных конструкций составляет 1,2 – 1,5 м. Не рекомендуется превышать данные значения.

На основании длины стропильной ноги и длины конька крыши (включая припуски на свесы) выполняется расчет площади кровельной поверхности – для этого указанные величины следует перемножить.

При расчете пиломатериалов необходимо учесть наличие таких элементов стропильной конструкции, как :

• мауэрлат;
• конек;
• стропильные ноги;
• стойки;
• ригели;
• подкосы.

В зависимости от вида кровельного материала определяется тип обрешетки. Она может быть разреженной (с разным шагом) или сплошной, под мягкие покрытия выполняют сплошную обшивку листовым материалом. Если монтируется полувальмовая кровля, также необходимо подсчитать количество кровельного и конструкционного материала для устройства вальм – треугольных срезанных вершин над торцевыми стенами дома.

Все деревянные элементы требуют обработки специальными составами, предотвращающими гниение, повреждение вредителями, возгорание.

Установка стропил происходит в следующем порядке :

Крепление мауэрлата

Каркас из стропил, выполненный своими руками, может крепиться к балкам перекрытия, но в этом случае все нагрузки на строительные конструкции сосредоточатся на местах крепления балок перекрытия. Такой вариант пригоден для небольших легких строений.

Чтобы обеспечить равномерное распределение нагрузки на верхнюю поверхность стен, параллельных коньку будущей крыши, монтируется мауэрлат, который послужит основой каркаса. Для изготовления мауэрлата используется деревянный брус сечением 150×150, 100×150 или 100×100. К стене он крепится одним из следующих способов :

Расчет нагрузок и угла наклона

Точный расчет стропильной системы двухскатной крыши - залог будущей прочности и надежности дома. При проектировании сложной кровельной конструкции ее расчет должен производить только профессионал. Самостоятельно можно произвести расчет крыши с небольшой площадью, воспользовавшись применением простых формул.

В самом начале определяются с углом наклона кровельных скатов. Угол наклона в 5-15° подходит для небольшого числа кровельных покрытий. Ввиду этого вначале выбирается кровельный материал, а уже потом рассчитывается стропильная система. При угле наклона выше 45° подходит любое кровельное покрытие, но вместе с этим растут и материальные расходы.

Также необходимо сделать , в зависимости от климатического района. Пределы снеговой нагрузки лежат в диапазоне 80-320 кг/м 2 . На кровле с углом наклона не более 25° коэффициент перехода от снегового покрова на крышу равен 1. Для крыш с уклоном 25-60° коэффициент принимается равным 0.7.

К примеру, при нагрузке снегового покрова на земле 120 кг/м 2 нагрузка на кровле с углом наклона 25-60° составит 120×0.7=84 кг/м 2 .

Ветровая нагрузка подсчитывается при использовании коэффициента изменения ветрового давления и аэродинамического влияния.

Подсчитывается вес кровельного пирога - постоянная нагрузка, которая включает в себя вес обрешетки, контробрешетки, утеплителя, кровельного материала, а также, в случае с мансардой, вес внутренней отделки потолков. Средняя величина постоянной нагрузки колеблется в пределах 40-50 кг/м 2 .

Правильно рассчитанная стропильная система, выполненная своими руками, способна выдержать высокие нагрузки, в том числе :

• давление ветра;
• давление снежного покрова;
• вес человека.

Кровля не должна оказывать сильное или неравномерное давление на строительные конструкции, которые передают нагрузку на фундамент дома.

От угла наклона кровли зависит ее сопротивляемость нагрузкам. Чем больше угол, тем прочнее должен быть каркас. Данный параметр также влияет на выбор кровельного материала.

Заключение

Устройство двускатной крыши подразумевает создание качественного кровельного пирога. Двускатная конструкция утепляется листовыми или рулонными материалами. Важно выполнить качественную пароизоляцию. Для финишной отделки применяются различные виды кровельных материалов, от стандартного шифера до высокотехнологичной черепицы.

Крыша – сложный и ответственный архитектурный элемент любого здания. Относиться к ее строительству следует с особым вниманием, необходимо помнить, что для монтажа стропильной системы требуется немалый опыт выполнения подобных работ и специальный инструмент. Не стоит браться за создание крыши тем, кто впервые держит в руках плотницкий и измерительный инструмент – результаты деятельности могут быть очень негативными.

Существует два типа крыш в зависимости от количества и размещения точек опоры стропил, но каждый застройщик может по своему усмотрению несколько изменять конкретную конструкцию стропильной системы. При этом учитываются условия эксплуатации строения, назначение чердачных помещений, климатическая зона расположения, технические параметры пиломатериалов и кровельных покрытий. Конечно, на вид стропильной системы оказывает влияние личный опыт и предпочтения застройщиков.

Перед тем как приступать к изготовлению стропил, следует определиться с их видом, способом крепления и линейными размерами. Только в этом случае можно быть уверенным в прочности и безопасности конструкции.

Как влияют различные факторы на параметры стропилин?

Физический фактор	Краткое описание влияния на параметры стропилин
	Стропила должны выдерживать снеговые и ветровые нагрузки. Во время расчетов нужно брать из таблиц строительных норм и правил фактические максимальные значения снегового покрова, учитывать силу и розу ветров. Данные позволяют узнать общую нагрузку на скат крыши в зависимости от его площади и угла наклона. Далее уже можно определить размеры стропилин, их количество и шаг. При этом обязательно закладывается коэффициент запаса прочности. Дело в том, что пиломатериалы не имеют стабильных и одинаковых значений прочности, слишком много непредвиденных факторов влияют на эти показатели. Для большинства случаев для изготовления стропильных ног используются доски 50×150 мм или 50×200 мм.
	Двускатные крыши могут быть наслонными и висячими. Для висячих крыш нужно делать стропила из более прочных досок. При этом принимается во внимание метод фиксации элементов к мауэрлату. Если делается врубка, то ширина досок должна увеличиваться на величину врубки. Дело в том, что пропил в этом месте автоматически уменьшает ширину материала, воспринимающего нагрузки. Если на доске толщиной 200 мм сделать поперечный пропил длиной 60 мм, то в расчет принимается только оставшаяся ширина 140 мм. Соответственно, если при расчете нагрузок выбраны стропила из досок 200 мм, но во время крепления делаются непредусмотренные пропилы 60 мм, то ширина заготовок для стропилин увеличивается до 260 мм. Это замечание делается для тех, кто любит злоупотреблять различными зарубками и пропилами для упорных площадок концов стропилин. В настоящее время есть много специальных приспособлений, позволяющих прочно зафиксировать стропилину в нужном положении без запиливания.
	Для жилых зданий стропилины должны иметь запас по прочности в размере не менее 1,4 от расчетных значений. Для нежилых сооружений коэффициент понижается до 1,2. Вывод – размеры стропильных досок на домах больше, чем на гаражах и иных пристройках.
	Жилые чердачные помещения (мансарды) должны иметь утепленную крышу. Ширина стропилин должна соответствовать толщине утеплительного слоя. Одновременно нужно корректировать шаг между стропильными ногами в зависимости от стандартной ширины утеплителя. Если в данной климатической зоне оптимальная толщина утеплителя крыши 200 мм, то такую же ширину рекомендуется выбирать и для стропилин. Различные наращивания узких стропильных ног во время утепления кровли не считаются правильным решением.

Эти знания помогут принимать правильные решения как во время изготовления стропил, так и во время их фиксации непосредственно на месте. Ошибки в строительстве стропильной системы слишком дорого обходятся, не стоит проявлять излишнюю самоуверенность.

Что влияет на выбор размеров и способов крепления стропилин

Очень важный момент. Задача любой фиксации – обеспечение устойчивости узла соединения, при этом он может быть неподвижным или иметь одну или несколько степеней свободы. Этого невозможно достичь без знания нагрузок, влияющих на стропильные ноги. Нагрузки могут быть постоянными и временными, динамическими и статическими, однонаправленными и разнонаправленными.

1. Постоянные вертикальные усилия . Возникают из-за воздействия кровельных и утеплительных материалов крыши. В связи с тем, что стропильные ноги располагаются под углом к вертикальной силе, на них воздействуют изгибающие и распирающие нагрузки. Величина сил определяется после построения эпюры, на основании конкретных изгибающих и распирающих усилий выбирается толщина и ширина досок для стропилин. Крепления должны предупреждать расползание стропильной системы.
2. Переменные вертикальные усилия. Появляются зимой, величина зависит от высоты снежного покрова.
3. Поднимающие ветровые усилия. В результате порывов ветра на крышу воздействуют подъемные силы. На размеры стропильных ног влияния не оказывают, усилия учитываются только при выборе типа фиксации, она должна предусматривать и удерживать такие нагрузки.
4. Боковые усилия. Величина зависит от парусности кровли. В результате порывов ветра на стропильную систему воздействуют боковые усилия. Они увеличивают нагрузки на изгиб и на отрыв. Эту особенность также нужно принимать во внимание во время изготовления и установки стропильных ног.

Есть варианты жестких креплений стропильных ферм, для этого используются металлические пластины, уголки, саморезы и гвозди.

Иногда требуется применять плавающие соединения стропилин для компенсации изменения размеров деревянных домов. Для плавающих соединений применяются специальные крепежные элементы и болты. Вторые позволяют стропильным ногам в верхней части немного поворачиваться.

Еще один пример свободного соединения стропилин – скользящее. Используется на деревянных срубах и дает возможность компенсировать естественную усадку дома.

Какие элементы используются для увеличения устойчивости и несущей способности стропилин

В результате правильного выбора стропильной системы и методов фиксации ее элементов конструкция должна быть устойчивой, компенсировать естественные колебания линейных параметров и выдерживать различные нагрузки, возникающие вовремя эксплуатации. Для выполнения условий во время фиксации стропилин могут применяться дополнительные элементы фиксации.

Прогоны

Чаще всего монтируются в коньковой части системы, на них упираются верхние концы стропильных ног. Для повышения устойчивости могут предусматриваться запилы. Верхнее соединение жесткое или плавающее на болтах. На больших по размерам крышах прогоны могут устанавливаться посредине стропильных ног или в иных местах с критически нагрузками.

Вертик а льные стойки

Устанавливаются для усиления стропилин, за счет применения стоек можно изготавливать элементы из более тонких пиломатериалов. Вертикальные стойки верхним концом упираются от стропила, а нижним о лежень или потолочные балки перекрытия.

Угловые о поры

Удерживают усилия на изгиб и расширение, универсального использования. Угловые упоры можно ставить в любых местах стропильной ноги, вызывающих опасения по прочности. За счет таких упоров существенно увеличивается сопротивляемость стропилин изгибающим и отрывающим усилиям.

Затяжки (ригели)

Назначение – удерживать стропильные ноги от расползания, используются на висячих стропильных системах. Чаще всего размещаются в верхней части фермы, для изготовления можно использовать доски толщиной примерно 20–25 мм. Дело в том, что они работают на растяжение, пиломатериалы хорошо держат такие усилия. Доски плохо работают на сжатие, быстро прогибаются и теряют первоначальные показатели прочности.

Накл адки

Используются в верхней коньковой части стропилин, за счет применения затяжек увеличивается прочность соединения узла. Затяжки могут изготавливаться из дерева, фанеры, плит ОСП или металла.

Бобышки (упоры)

Имеют много специфических наименований. Представляют собой обыкновенные отрезки досок длиной 30–40 см и толщиной 40–50 мм, фиксируются в нижней части стропилин. Упираются о мауэрлат и не допускают скольжения конструкции. Применение бобышек позволяет выполнять жесткое соединение элементов без запиливания стропилин. О проблемах, возникающих в связи с запиливанием, мы в этой статье рассказывали выше.

Цены на различные виды бруса

Варианты соединения конькового узла стропильных ног

Конек – один из главных и самых нагруженных элементов стропильной системы. Узел имеет несколько вариантов соединения, выбирать конкретный следует в зависимости от общих параметров крыши.

При большой длине скатов коньковый брус лучше не использовать, а вместо него ставить два параллельных прогона и ригели-затяжки. Такую конструкцию легче делать, она более устойчивая и безопасная.

Для висячей кровли следует выбирать самые надежные способы соединения стропильных ног, эти системы имеют минимальное количество дополнительных упоров.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Пошаговая ин с т рукция уст а новки стропил

Для стропильных ног используются хвойные доски 50×200 мм, пиломатериалы первого сорта. Доски не могут иметь следов гнили или грибка, значительных пороков развития и глубоких трещин. Применять для изготовления стропильной системы низкокачественные пиломатериалы категорически запрещается.

Для увеличения защиты элементов кровли от гниения рекомендуется использовать огнебиозащиту.

Заготовки стропилин следует пропитывать не менее двух раз, при этом материал должен быть сухим и чистым. Обработка делается на ровной площадке при сухой и ясной погоде.

Пропитывать можно валиком, кисточкой или пневмопультом. Применять бытовые ручные распылители не рекомендуется – слишком долго и тяжело. Наверх доски можно поднимать после полного высыхания пропитки.

Наша двускатная крыша имеет коньковый прогон, вертикальные опоры упираются о лежень, расположенный на несущей стене посредине строения.

Практический совет. Если дом довольно высокий, а доски тяжелые, то рекомендуется для защиты оконных проемов от повреждений сделать элементарное приспособление. Для этого сбиваются в виде угольника две доски, длина и ширина выбирается с учетом параметров проема. Приспособление устанавливается на подоконник, и доски стропилин во время подъема не повреждают пеноблоки.

Цены на огнебиозащитные пропитки

Подготовительные операции

Изготовление стропил начинается с подготовительных операций.

Шаг 1. Поднимите на чердак доски для стропилин. Для удобства располагайте их равномерно по длине здания, один конец кладите на мауэрлат, а второй на лежень прогона. Вначале нужно установить крайние стропила с двух сторон крыши дома, натянуть между ними нить и по ней устанавливать и выравнивать все оставшиеся.

Шаг 2. Проверьте еще раз положение конькового прогона. Он должен располагаться точно посредине крыши. Его смещение на 1–2 сантиметров не повлияет на прочность кровли в целом, но несколько усложнит изготовление стропилин и укладку кровельных материалов. Кроме того, опытный строитель может заметить несовпадение размеров скатов и, соответственно, несимметричность крыши. Рекомендуется добиваться ситуации, чтобы коньковый прогон располагался по линии симметрии, если это не связано с большими трудностями. Окончательное решение принимается мастером на месте и зависит от величины смещения и объема работ по исправлению ошибки.

Как выровнять прогон?

1. Прикрепите к мауэрлату доску для обрешетки, она легче, ее проще поднимать и фиксировать. Второй конец должен лежать на прогоне. Доска к мауэрлату прибивается обыкновенным гладким гвоздем или прикручивается саморезом.
2. Поднимитесь на верх прогона и рулеткой проверьте расстояние от края погона к мауэрлатам, установленными на противоположных стенах. Работайте очень внимательно, желательно пользоваться страховкой. К сожалению, на практике мало кто соблюдает правила техники безопасности, а напрасно. Падения с высоты становится причиной очень серьезных травм.
3. Выровняйте прогон по центру и закрепите доску. Для увеличения жесткости такую же доску зафиксируйте и с другой стороны прогона.

Теперь все готово, можно приступать к изготовлению и монтажу стропилин.

Установка стропильных ног

Если вы работаете в одиночку, то к прогону в месте фиксации первой стропилины нужно прикрутить отрезок рейки. К ней будет временно фиксироваться доска стропилины для предупреждения ее соскальзывания вниз.

А в это время можно выполнять работы по изготовлению и подготовке к соединению верхней части стропилин.

Шаг 1. Поднимите и установите на место доску для стропилины, струбциной зажмите ее к закрепленной ранее рейке.

Шаг 2. Нарисуйте линии для вырезания упорной площадки. Делается это в два этапа. Первый – проведите горизонтальную линию. Для этого рейку, угольник или иной ровный предмет плотно прижмите к горизонтальной поверхности прогона.

Второй – проведите вертикальную линию. Теперь линейку или угольник следует прижать к боковой поверхности прогона.

Важно. Ширина линейки должна быть не более 2–3 см, не надо делать глубокие пропилы и намного уменьшать ширину стропильной ноги, она теряет свою максимальную расчетную прочность.

Такую же разметку сделайте и в нижней части стропилины. Только теперь линейку нужно прижимать к поверхностям мауэрлата.

Шаг 3. Снимите доску и аккуратно вырежьте посадочные места. Работать можно ножовкой или электрической дисковой ручной пилой.

Практический совет. Если пропилы делаются электрической дисковой пилой, то резать лучше в два приема. Первый раз прорезать до метки, затем перевернуть доску обратной стороной и опять резать до метки. Молотком выбить отрезанный кусок, а оставшийся выступ снять стамеской или долотом. Не нужно заходить пилой за линию и пытаться отрезать выступ с одного захода. Такой способ увеличивает пропил на 3–5 см в зависимости от диаметра диска, что существенно уменьшает несущие показатели стропилины.

Шаг 4. Установите подготовленную стропилину на место и проверьте правильность ее изготовления. Такие же операции проделайте и со второй ногой фермы.

Шаг 5. Поставьте стропилины с упором на мауэрлат и прогон, стяните их струбциной в верхней части. Найдите средину прогона и перенесите линю на стропилины, пользуйтесь уровнем или строительным угольником (только в том случае, когда плоскость прогона строго горизонтальная).

Шаг 6. Пропилите одновременно две стропилины по вертикальной линии. Доски должны быть плотно зажаты струбциной. Прилагайте максимум внимания, полотно пилы должно быть перпендикулярным плоскости стропилин. Если запилить наискосок, то коньковый узел соединения будет прилегать неплотно, а это уменьшает устойчивость стропильной системы и считается явным строительным браком.

Шаг 7. Снимите струбцины, соедините оба элемента в коньке, проверьте правильность положения.

При недостатке практического опыта выполнения подобных работ, первая нога может иметь в коньковой части зазор, если он в пределах 1–2 мм, то нет ничего страшного. Если он более 4-х миллиметров, то нужно поправлять элемент. Посмотрите, какие плоскости упорных площадок не позволяют верхнему срезу плотно стыковаться. Примерно обозначьте величину дополнительного пропила. Снимите стропилину и уберите мешающие выступы. Проверьте соединение еще раз, если зазоры остались – повторите операцию. Как показывает практика, на второй-третьей стропилине появляется опыт и никаких дальнейших исправлений делать не надо.

Шаг 8. Прочно закрепите стропильные ноги в положенных местах. Для этого рекомендуется пользоваться металлическими пластинами и уголками, работать с ними просто и легко, прочность полностью отвечает требованиям к стропильной системе.

На каждую пару стропилин понадобится одна большая переформированная пластина для соединения конькового узла, два уголка 50×50 мм для фиксации к прогону и два уголка 60×80 мм для прикручивания к мауэрлату. Толщина металла не менее двух миллиметров.

Таким же способом установите крайние стропила с другой стороны дома, натяните между ними нити. По одной вверху и внизу и одну посредине. Чтобы они не мешали во время изготовления стропилин, сделайте зазор между нитью и плоскостью примерно один сантиметр.

Настоящие профессионалы никогда не делают по одной стропилине на чердаке дома. Такой алгоритм работ существенно увеличивает сроки строительства, усложняет сам процесс и делает его небезопасным. Работать электрическими инструментами на неприспособленных площадках очень опасно, травмы от них тяжелые, часто становятся причиной инвалидности.

Если дом поставлен качественно с точным соблюдением размеров и правил, то стропильные ноги изготавливаются по одному шаблону не земле. Готовые элементы собираются на крыше. Такая технология увеличивает производительность труда в 3–5 раз, одновременно улучается качество стропильной системы, она более надежна и долговечна. Конечно, пропорционально возрастает и зарплата строителей. Они работают с выработки и получают деньги не за время, проведенное на чердаке, а за собранную кровлю.

Цены на популярные модели шуруповертов

Шуруповерты

Видео – Изготовление и монтаж стропил на двускатной крыше
