Как правильно сделать стропильную систему двухскатной крыши своими руками. Монтаж двухскатной крыши: устройство, расчёт, стропильная система Устройство кровли второй свет

18.10.2019

Практически любая современная крыша малоэтажного дома построена на стропильной системе каркаса. В теории устройство крыши можно выполнить в виде плоского потолочного перекрытия. Но простое изготовление конструкции такой крыши нивелировано массой недостатков, потребуется основательное увеличение теплоизоляционного слоя и обеспечение принудительного удаления снега и дождевой — талой воды. Даже при строительстве гаражей или хозпостроек к такому устройству крыши прибегают в крайних случаях, предпочитая более сложный стропильный вариант.

Почему стропильные системы так популярны

Стропильная система появилась, как результат естественного отбора среди множества различных вариантов построения каркаса. Современное устройство стропильной системы крыши основывается на нескольких базовых элементах конструкции:

Стропильный каркас, представляющий собой набор балок одинаковой длины, образующих плоскость ската крыши. Стропила укладываются симметрично «шалашиком», верхним краем на самую высокую горизонтальную часть каркаса — коньковый прогон, и опираются на мауэрлат -толстую доску, пришитую на верхнюю горизонтальную плоскость кирпичной коробки здания;
База или система креплений, на которые опирается стропильный каркас,состоит из мауэрлата, лежней и балок потолочного перекрытия на верхней части стен здания. Благодаря такому устройству нагрузка от веса кровли и стропил пере распределяется, выравнивается и передается на внутренние и наружные стены дома;
Кровельная обрешетка совместно с дополнительными силовыми элементами - подкосами, распорами, ригелями служит для придания дополнительной жесткости стропильным балкам.

К сведению! Кроме того, из досок обрешетки формируется основа для укладки кровельного покрытия.

Для устройства стропильной системы крыши малоэтажного дома традиционно используются сосновые бревна и брусья. Это позволяет обеспечить легкое и одновременно жесткое устройство крыши. Попытки заменить деревянный брус стальным профилем приводят к утяжелению веса и стоимости стропильной системы минимум в два-три раза, а из-за многочисленных мостиков холода потребуется уложить дополнительный слой теплоизоляции.

Одной из наиболее популярных стропильных систем является устройство в виде двух или четырехскатной крыши с парным расположением стропил. В этом случае каркас из симметричных силовых элементов отлично воспринимает нагрузку в вертикальном и поперечном направлении по отношению к коньковому прогону.

Если преимущественное направление ветров на данной местности примерно одинаково, то возникающее из-за потока воздуха продольное усилие на устройство крыши чаще всего компенсируют, складывая фронтоны из кирпича. При сильном и переменчивом ветре более рационально применить четырехскатную вальмовую конструкцию.

Устройство и особенности стропильной системы

Понятно, что использование стропильной технологии направлено на формирование скатов крыши с наиболее рациональным для данной местности углом наклона ската. Чем круче угол наклона, тем быстрее и легче удаляются дождевая вода и снег.

Для оценки нагрузки можно использовать сведения метеорологической службы о мощности и максимальном давлении слоя снега на метре квадратном плоской крыши для различных регионов страны.

Для стропильной системы нагрузка на элементы стропильной системы снижается, исходя из угла наклона ската кровли:

Для вариантов с углом наклона до 10-20 о уменьшение давления массы снега крайне незначительно, в среднем на низкую кровлю приходится усилие в 80-90% от значения для плоской поверхности;
Для скатов кровли, установленных под наклоном в 25 о, нагрузка составит 70% от «плоской» величины, тогда как для угла в 65 о давление снега снизится на 70-80%;
На более крутых скатах давление вообще не берется во внимание, в этом случае расчет прочности стропильной системы делается на основе ветровой нагрузки.

Важно! Даже небольшой одноэтажный дом, с наклоном скатов кровли в 45о, расположенный в средней полосе России, при высоком уровне осадков получает дополнительную нагрузку от снега, достигающую 5 тонн.

Поэтому даже в небольших коттеджах и домах в качестве материала для устройства стропильной системы используют бревно или брус, сечением не менее 100-150 мм.

Виды стропильных систем

Конструкция стропильной системы каркаса крыши чаще всего выполняется по схеме с висячими или наслонными стропилами. Использование конкретной схемы определяется множеством факторов, среди которых определяющее значение играют размеры дома и потолочного перекрытия, наличие внутренних стен или перегородок, характер использования чердачного помещения.

Основные различия между наслонными и висячими стропилами сводятся к следующему:

В случае со свободной посадкой конца стропила на коньковый прогон каждая пара балок двухскатной крыши между собой не скрепляется, а врезается по скользящей схеме. В нижней части стропильные ноги крепятся к мауэрлату в виде жестко закрепленного шарнира, с помощью болтового соединения или гвоздей. Под нагрузкой такое устройство работает, как безраспорная стропильная система, благодаря тому, что любое вертикальное или боковое усилие на стропильную систему не приводит к появлению в опорных точках на мауэрлате горизонтальных распирающих сил.

Важно! Важной особенностью такого устройства каркаса является минимальное распирающее действие на стены дома, что необычайно важно для деревянных домов из бруса или бревна. Но практическая сборка такой конструкции требует максимально точного и тщательного соблюдения размеров и точности установки элементов.

Во втором случае наслонные балки на коньковом прогоне крепятся жестко с усиливающими накладками из металла или доски, примерно как в случае с висячими стропилами. Нижний край устанавливается на мауэрлате с вырезом на стропиле опорной поверхности и боковыми направляющими, предотвращающими скручивание доски или бруса.

Узлы стропильной системы

Чтобы обеспечить необходимую прочность устройства стропил, особенно для зданий с пролетами более 8-9 м длиной, требуется использовать бревна и брус значительной толщины, что делает сборку каркаса крыши очень тяжелым и дорогостоящим занятием. Проще и эффективнее установить дополнительные силовые элементы, компенсирующие прогиб или передающие основную часть усилия на менее нагруженные части каркаса.

Например, для компенсации прогиба стропильной ноги используют два основных элемента- подкосы и вертикальные стойки. В зависимости от устройства стропильной системы силовые стойки могут устанавливаться в центральной части и поддерживать коньковый прогон, принимая на себя часть нагрузки от веса каркаса. Элементы могут комбинироваться с подкосами в срединной части стропил, тем самым передавать нагрузку от боковых прогонов на затяжку или лежни — продольные брусы, опирающиеся на потолочное перекрытие или внутренние капитальные стены. Подкосы не врезаются в тело стропил, а крепятся гвоздями, болтами, саморезами через стальные пластины или деревянные накладки.

Вторым по популярности элементом для усиления висячих стропил является или поднятая затяжка. Этот элемент позволяет уменьшить горизонтальное распирающее действие стропильных ног и всей системы, в отличие от предыдущих, работает на растяжение, поэтому устройство крепится к боковой поверхности стропил с помощью хитрого самозатягивающегося узла, называемого полусковороднем.

Для наслонных стропильных балок используется похожий элемент, называемый схватка. Если устройство каркаса, длина и толщина стропильных балок не обеспечивают должной устойчивости треугольника, в этом случае приходится устанавливать дополнительную горизонтальную распорку - схватку. Такой способ усиления системы эффективен для противодействия неравномерным ассиметричным нагрузкам, например, сильному косому ливню или резким порывам ветра.

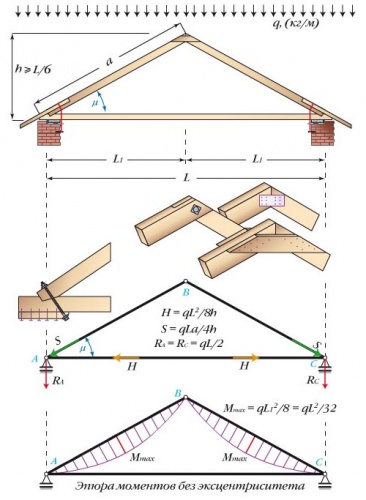

Для получения длинного потолочного бруса или затяжки, длиной более 8 м, часто приходится сращивать два шестиметровых куска по схеме, приведенной на рисунке.

Одной из проблем, характерной для висячих стропил при большой длине пролета, может быть прогиб в центре затяжки основания потолочного перекрытия. В этом случае прибегают к устройству подвеса или бабки. Несмотря на внешнюю схожесть со стойкой, этот элемент работает на растяжение, поэтому его сечение может быть значительно меньше. При установке бабки необходимо предусмотреть устройство натяжения, позволяющее выбрать зазоры и выровнять прогиб затяжки.

Крепление элементов стропильной системы в узлах и соединениях, как правило, выполняется с помощью гвоздей 150-200 мм, забиваемых под разным углом и расстоянии от края бруса. С обратной стороны гвоздь загибается с заворотом. Такое устройство крепежа позволяет избежать эффекта «самовытягивания» гвоздя из посадки в бревно или брус. Если в стропильной системе применяется брус, наиболее удобным будет выполнить соединение с помощью накладных стальных профилированных пластин, уголков и держателей.

В ряде случаев применение таких устройств позволяет выполнить временную или предварительную сборку стропильных балок на саморезах, точно вымерять размеры и места запилов, и только после этого сделать капитальный крепеж.

Чтобы построенное здание прослужило не один год, ему необходим как надёжный фундамент, так и крепкая система кровли, противостоящая превратностям погоды. Крыша должна с достоинством выдерживать большие нагрузки: сильные снегопады, резкие порывы ветра, обильные ливни. Лучше всего для этого подходит стропильная система крыши.

Стропильные фермы крыши и её виды

Стропильная система - основа крыши, которая делает упор на несущие элементы строения и служит также каркасом для различных видов материалов для кровли: утеплителей, гидроизоляции, разнообразных покрытий.

Габариты и конструкция стропил зависят от:

приобретённого материала;
размеров строения;
габаритов дома;
стройматериала для стропил;
индивидуальных предпочтений заказчика;
актуальных для определённого региона нагрузок на крышу.

Стропильная система имеет:

обрешётку - брусья, в перпендикулярном направлении укладывающиеся на стропильные ноги;
стяжки, воспринимающие растягивающие усилия;
стойки из дерева, расположенные в вертикальном положении;
мауэрлат - брус, монтаж которого осуществляют вдоль стены, на него делают упор стропила;
стропильные ноги - это своего рода балки из дерева, принимающие на себя основную нагрузку крыши.

Каждый из приведённых факторов очень важен, поскольку необходимо понимать, какой тип стропильной системы будет оптимально подходить для той или другой определённой ситуации.

Когда речь заходит о малоэтажных домах, то самую большую распространённость получают конструкции из дерева. Во многих случаях применяют три вида стропильных ферм: висячие стропила, наслонные стропила и смешанную систему стропил.

Характеристика висячих стропил

Висячие стропила - это наиболее элементарный вид стропильных систем, их характеристики:

Если крыша дома сложной конструкции, виды стропил можно чередовать. Например, при наличии опор или средней основной стены делают монтаж наслонных стропил, а при отсутствии таковых элементов - висячие стропила.

Особенности наслонных стропил

Для наслонной системы стропил дом должен быть дополнительно оборудован несущей стеной, расположенной посередине. Различают наслонные стропила по таким признакам:

Конструкция комбинированной системы наиболее сложная, поскольку включает в себя части двух других видов стропил - висячего и наслонного. Применяется она для мансардной кровли. Стены комнат, которые находятся на втором этаже, образуют вертикальными опорами, эти опоры являются и промежуточными стойками для стропильных балок.

Часть стропил, которые соединяют один конец стоек, функционирует как ригель для скатов, расположенных сбоку, причём для верхней части конструкции они являются затяжкой.

Одновременно горизонтальные брусья выполняют такие функции: для верхних скатов - мауэрлат, для боковых - коньковый брус. Чтобы увеличить прочность кровли, монтируют подкосы, которые соединяют боковые скаты и вертикальные стойки.

Комбинированная система строп в изготовлении самая сложная и трудоёмкая, но эти недостатки вполне компенсируются увеличением несущих качеств кровли в отсутствии лишних опор, особенно, когда есть необходимость перекрывать значительные пролёты в здании.

Увеличить несущие качества кровли можно с помощью смешанной стропильной системы

Стропильные фермы для различных типов крыши

При строительстве определённого здания обязательно используются стропильные системы того или иного вида, причём тип крыши будет полностью зависеть от проекта будущего строения.

Стропильная ферма для двускатной кровли

Двускатная кровля - это обычное строительство крыши для жилых строений, которые имеют не более трёх этажей. Предпочтение отдаётся именно такой конструкции из-за технических характеристик наклонной формы стропильной системы, а также благодаря тому, что монтажные работы проводятся легко и просто.

В состав стропильной системы двускатной кровли входят две прямоугольные наклонные плоскости. Верхняя часть здания с торцовой стороны напоминает треугольник. Главные составляющие двускатной крыши - это мауэрлат и стропильные ноги. Чтобы правильно распределить нагрузку по стропилам и стенам, монтируют подкосы, ригели и стойки, благодаря которым можно создать долговечную, жёсткую, элементарную и лёгкую схему установки конструкции для двускатной кровли.

Двускатная кровля считается наиболее простой системой для крыши, используют ее для жилых строений не более трёх этажей

Поверх стропил можно монтировать разреженную обрешётку или сплошную, а далее прикрепить на неё битумное покрытие, черепицу или какой-либо другой вид материала. Стропила и сама обрешётка обычно изготавливаются из брусьев или досок, которых скрепляют гвоздями, болтами или соединительными деталями из металла. Металлические профили можно применить в качестве стропил, благодаря чему перекрываются значительные пролёты. При этом не нужно использовать лишние стойки и подкосы.

Устройство стропильной системы для двускатной кровли позволяет равномерно распределить всю существующую нагрузку по периметру здания. Нижние концы системы делают упор на мауэрлат. Фиксируются они крепежами или скобами из металла. По углу наклона брусков для стропил можно определить, под каким углом будут наклонены скаты кровли.

Стропильная система для двускатной кровли позволяет равномерно распределить нагрузку от крыши по периметру здания

Стропильная система для вальмовой кровли

При обустройстве системы для вальмовой кровли потребуется установка разных типов стропил:

нарожники (укорочённые);
боковые;
вальмовые основные;
накосные (диагональные элементы, которые формируют скат в форме треугольника).

Стропильные ноги, расположенные сбоку, делаются из доски, а монтируются они идентично деталям традиционной скатной крыши с наслонной или висячей конструкцией. Вальмовые основные стропила - это наслонные части. Для нарожников используются доски или бруски, крепящиеся не только к мауэрлату, но и к диагональным балкам.

Для установки такого вида конструкции точно рассчитывается угол наклона, а также сечение накосных балок. От длины пролёта зависят и размеры деталей.

Чтобы вальмовая кровля не деформировалась от сильной нагрузки, следует точно рассчитать угол наклона диагональных балок для стропил

Соблюдайте симметричность при установке диагональных балок для стропил, иначе кровля деформируется от значительной нагрузки .

Стропильная система для ломаной крыши

Ломаная кровля - это конструкция со стропилами, которые состоят из нескольких отдельных элементов. При этом они должны располагаться под различными углами относительно горизонту. А так как нижняя стропильная часть находится практически вертикально, мансардное помещение здания получает дополнительную площадь, благодаря чему его можно использовать как жилое. Устройство такого вида крыши выполняется при строительстве четырёх- или двускатной конструкции стропил.

Рассчитывать четырёхскатную систему стропил нужно профессионалам, а вот двускатную ломаную кровлю можно сделать и самостоятельно, поскольку её монтаж очень прост. Для этого необходимо установить опорный каркас, который должен состоять из прогонов, а также стоек. Горизонтальные детали закрепляются с висячими стропилами. А вот к мауэрлату закрепляются опоры ломаной крыши укорочёнными ногами стропил.

Сборку стропил для ломаной двускатной кровли под силу выполнить и непрофессионалам, поскольку монтаж такой кровли очень прост

«Кукушка» в стропильной ферме

Так называемая кукушка на кровле - это небольшой выступ, который находится на мансардном этаже. Здесь расположено окно для лучшего освещения мансардной комнаты. Монтаж «кукушки» проводят тщательно, при этом контролируют параметры всей конструкции: глубину вреза, угол наклона и другие факторы. Однако перед этим производят необходимые замеры.

Первый этап работ начинается с монтажа мауэрлата (брус с сечением 10х10 см, который нужен для опоры строп). Стропильная система выступает в качестве скелета для кровельного материала. Для придания конструкции жёсткости применяют распорки, которые монтируют между двумя ногами стропил.

После завершения установки стропильной фермы укладывают обрешётку, вид которой зависит от купленного покрытия для крыши. Монтаж обрешётки делается сплошным или с определённым шагом. Для неё обычно применяют доски, ОСБ и фанерные листы. Кроме того, установка кровельного материала должна быть идентичной по всей кровле.

Основная сложность при установке подобной системы стропил - это расположение внутренних углов. В данных местах может скапливаться снег, а значит, возрастёт нагрузка, из-за чего изготавливают сплошную обрешётку.

«Кукушкой» на крыше называют небольшой выступ на мансардном этаже, под которым расположено дополнительное окно

Ферма стропил крыши-шале

Особенность устройства такой конструкции заключается в выносе козырьков, а также свесов за пределы дома. Кроме того, должны быть стропила и балки для кровли, выпускающиеся до трёх метров по сторонам здания. Каждый из этих элементов закрепляется кронштейном к стене строения в нижней части. Далее обвязывают края балок. Они служат как опора для покрытия кровли строения.

Но создавая большие свесы, необходимо производить монтаж армированного пояса параллельно с установкой шпилек для мауэрлата. Необходимо изготовить анкеры, способствующие закреплению консолей. В этом случае стропила превосходно зафиксируются анкерами и, кроме того, врезками.

Чтобы вынести боковые карнизы, делается коньковый брус, после чего на уровне мауэрлата выносятся балки, которые должны быть идентичными длине конька. На данные детали конструкции опирается ферма, а в дальнейшем - стройматериал для кровли.

При проектировании строения угол кровли-шале рассчитывают исходя из характеристик местного климата и прочих факторов. При угле ската около 45 о не берётся во внимание нагрузка от снега, поскольку при данном варианте он не задержится на крыше. При этом пологая кровля выдержит нагрузку от снега, однако надо делать монтаж усиленной стропильной фермы. Перед установкой кровли-шале подготавливается проект здания, ведь неординарность самой кровли, а также длинные карнизы и её свесы к этому обязывают.

Для крыши в стиле шале характерны козырьки, вынесенные на несколько метров за пределы дома

Стропильная ферма, предназначенная под мягкую кровлю

Мягкая кровля делается различными способами, однако существуют в технологических методах её постройки общие характеристики. Изначально надо провести подготовку. Обустраивая кровлю для дома из пенобетона или другого материала, сначала устанавливают мауэрлат, затем в верхних венцах здания производят врубку под балки потолка с шагом до одного метра. Рассчитывается расстояние между досками исходя из вида стропильной конструкции.

Монтируют отдельные части системы стропил. Чтобы полностью исключить риск, доски стропильных ног на земле прикрепляют шурупами. После создания стропильной фермы её поднимают на верх здания.
Закрепляют все элементы стропил с перекрытием потолка, внутренними досками, укосинами, а также ригелями. Далее эта основа для кровли станет единой целой конструкцией.
Следующий этап - обрешётка, которая под мягкую кровлю устанавливается с небольшими зазорами или вообще без таковых. Допускаются просветы не более 1 см. Довольно часто поверх досок производят монтаж выравнивающей фанеры. Её листы стелют по методу кирпичной кладки. Получившиеся стыки не совмещают с промежутками между фанерой и доской.

Если длины досок обрешёток не хватает, то стыки деталей необходимо располагать в различных местах. Таким способом можно правильно распределить участки, которые были ослаблены.

Самостоятельное изготовление стропильной системы

Перед тем как будет начат монтаж стропильной системы, к продольным стенам надо анкерами закрепить мауэрлат. Дальше нужно определиться с нужным сечением ног для стропил, зависящих от расстояния и их длины. Если есть необходимость в увеличении длины стропил, то соедините их различными крепёжными элементами.

При использовании различного утеплителя нужно выбрать идеальное расстояние между элементами стропил для того, чтобы уменьшить количество обрезков теплоизоляции .

Монтаж стропильной системы надо производить в таком порядке:

Делается шаблон, по которому собирается ферма. Берутся 2 доски, соответствующие длине стропил, и соединяются между собой с одного только края гвоздём.

Шаблон для стропил под названием «ножницы» поможет быстро собрать всю стропильную систему кровли
Получится конструкция под названием «ножницы». Её свободные края кладут на опоры в местах соприкосновения стропильных ног. В итоге должен получиться финальный угол, то есть угол, под которым будет наклонен скат кровли. Его фиксируют несколькими длинными гвоздями и поперечными досками.
Делается второй шаблон, благодаря которому выполняется установка запилов на стропилах. Изготавливается он из фанеры.
На стропилах вырезают специальные монтажные запилы (используется для этих целей приготовленный шаблон) и соединяют их под углом наклона ската. Должен получиться треугольник, поднимающийся на кровлю по лестнице. Далее его надо прикрепить к мауэрлату.
Монтируются изначально два боковых фронтонных стропила. Правильный их монтаж в вертикальной и горизонтальной плоскости происходит за счёт временных подкосов, прикрепляющихся к стропилам.

Для правильного монтажа всей стропильной системы устанавливается первая пара стропил на крыше
Протягивается шнур между этими вершинами стропил. Он обозначит будущий конёк и уровень других стропил, располагающихся в промежутке.
Поднимают и монтируют остальные стропила на изначально высчитанном расстоянии, которое должно составлять минимум 60 см друг от друга.
Если предусматривается громоздкая конструкция стропил, то её дополнительно укрепляют подкосами, подпорами и так далее.

Громоздкую конструкцию стропил дополнительно укрепляют подкосами и подпорами
На специальных опорах устанавливают коньковый брус, к которому крепятся не только короткие, но и диагональные, и промежуточные элементы стропил.

Правильное крепление конькового бруса обеспечивает надежность всей системы стропил

Типовые узлы стандартной стропильной системы

Прочность конструкции стропил зависит от идеально подобранного сечения досок, а также от высокого качества стропильных узлов. Соединение деталей для конструкции крыши делается согласно установленным правилам.

Главные типовые узлы в стропильной системе:

опорный узел стропил на мауэрлате;
коньковый;
узел совмещения верхних затяжек и всей стропильной системы;
закрепление подкоса, стойки, а также стропил и балки.

После того как была выбрана конструкция стропильной системы, надо составить план, в котором выделить все узлы. В каждой конструкции они изготавливаются по-разному, поскольку это зависит от разных нюансов: вида кровли, её размера, угла наклона.

Стропила из профильной трубы - это металлоконструкция, которая собирается с использованием решетчатых стержней. Само производство таких ферм является процессом весьма трудоёмким, однако и более экономичным. Для изготовления стропил применяют парный материал, а косынки являются соединяющими элементами. Конструкция стропил из профильных труб собирается на земле, при этом применяются клёпки или сварка.

Благодаря таким системам, перекрываются любые пролёты, но надо произвести правильный расчёт. При условии, что все работы по сварке будут сделаны качественно, в дальнейшем остаётся только перенести элементы конструкции на верх здания и собрать их. Несущие стропила из профильной трубы имеют множество достоинств, таких как:

Ригель в стропильной системе

Ригель - это достаточно широкое понятие, однако в случае с крышами он имеет определённое значение. Ригель представляет собой горизонтальный брус, который связывает стропила. Такой элемент не даёт крыше «распираться». Изготавливается он из дерева, железобетона, а также металла - всё зависит от вида сооружения. А служит ригель для распределения нагрузки, которую оказывает стропильная система.

Закрепляться он может в разнообразных местах между ногами строп. Здесь существует прямая закономерность - если ригель закрепить выше, то брус для его монтажа необходимо подбирать с большим сечением.

Способов фиксации ригеля к стропильной системе множество:

болтами;
гайками;
шпильками с шайбами;
специальным крепежом;
гвоздями;
смешанными креплениями, когда применяются параллельно разные виды крепежа.

Крепление существует с врезкой или накладное. В целом ригель - это расчётный узел, как, впрочем, и вся система строп крыши.

Ригель в стропильной системе предназначен для усиления конструкции кровли

Крепление стропильной системы

Для обеспечения надёжности системы стропил надо изначально выяснить, каким образом они скрепляются с опорной кровлей и коньком. Если делается крепление для предотвращения деформации кровли при усадке дома, то сверху стропила закрепляются шарнирной пластиной либо гайкой с болтом, а снизу - скользящей опорой.

Висячие стропила нуждаются в более плотном и надёжном креплении в коньке, поэтому в данном случае можно применить:

накладные металлические или деревянные пластины;
метод врубки;
соединение с помощью длинных гвоздей.

В наслонной системе не соединяются между собой стропильные ноги, так как прикрепляются они к коньковому прогону.

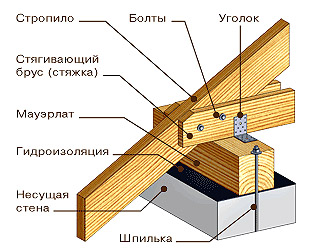

Крепление стропил к мауэрлату происходит методом вырубки, которую делают в стропильной ноге. Благодаря этому способу крепления не ослабится опора кровли. Вырубка также делается при установке стропил на балки перекрытия. В данном случае врез делается и в опорной балке.

Видео: как сделать стропила своими руками

Таким образом, идеально подобранная система стропил и их конструктивные характеристики помогут создать основу для надёжной кровли для вашего дома.

Пожалуй, главным украшением любого дома является крыша, без которой сложно представить любое строение. Крыша придает частному дому целостный внешний вид и определяет его стиль. Однако, в первую очередь, она выступает в роли инженерного сооружения, предназначенного защищать людей от разрушительного воздействия внешней среды.

На сегодняшний день в моду возвращается применение в строительстве домов разнообразных элементов архитектуры, незаслуженно забытых ранее. К примеру, все чаще встречаются мезонины, эркеры, мансарды, придающие строению стильный и интересный экстерьер. При этом можно добиться заметного увеличения внутреннего пространства при относительно небольших затратах денежных средств.

Стропильная система крыши считается наиболее прочным, долговечным сооружением . Оно отличается простотой монтажа, легкостью подгонки и способностью выдержать большие нагрузки, при относительно легком весе. Стропильная система представляет собой особую конструкцию, с треугольником, лежащим в основании. Жёсткость его достигается путем крепления между собой стропил и каркаса крыши. Наиболее распространены варианты, изготовленные из деревянных бревен либо брусьев, однако, встречаются и системы, выполненные из оцинкованной стали.

Виды стропильных систем

Специалисты различают несколько разновидностей стропильных систем. Их принято классифицировать по форме и типу крыши:

четырехскатные;
трехскатные;
двускатные;
вальмовые;
полувальмовые;
ломаные.

Двускатная стропильная система крыши является наиболее дешевым и простым вариантом. К основным преимуществам данной конструкции можно отнести простоту, надежность и способность выдержать значительные нагрузки. При этом стоит описать и некоторые недостатки. А именно, невозможность воплощения в жизнь каких-либо особых дизайнерских решений ввиду простоты формы такой крыши. Однако этот минус с легкостью можно компенсировать украшением дома различными декоративными элементами. Второй недостаток можно назвать более значимым – внутреннее пространство небольшого размера, существенно отличающееся в меньшую сторону от параметров ломаной крыши.

Наиболее распространенной и признанной среди любителей интересных архитектурных решений, является стропильная система ломаной крыши . В этом случае есть возможность для проявления фантазии, конечно же, при соблюдении установленных строительных нормативов и характеристик прочности. Эта конструкция бывает правильной или ассиметричной формы и определяется исходя из строения самого дома, а также дизайна и планировки внутренней части помещения.

Иногда можно получить чрезвычайно интересное помещение под крышей, правильно установив стропильную систему и органично применив второй свет либо антресоли. Для того чтобы при относительно небольших финансовых затратах максимально увеличить полезную площадь дома и сделать его уютным, очень важно уметь эффективно и в полной мере использовать имеющееся пространство.

Особенности и требования к стропильной системе

Величину стропил, являющихся элементами, которые определяют прочность и наклон кровли , необходимо рассчитывать индивидуально для каждого частного дома, принимая во внимание общую площадь и геометрическую форму крыши, а также расстояние между стенами. В зависимости от полученных результатов можно будет определить подходящее сечение брусьев. Как правило, этот показатель составляет около 1 метра.

На практике применяют два типа устройства стропил:

Наклонная конструкция, которая по всему периметру опирается на стены дома, а в центре ее поддерживает дополнительная или промежуточная опора. Целесообразно применять, если расстояние между несколькими опорами не более 6,5 м.
Висячие стропила, закрепленные вверху у конька и упирающиеся друг в друга. Эта система отличается особой надёжностью соединения стен между собой.

В целом устройство стропильной системы напрямую зависит от вида материала, из которого выполнен дом. К примеру, для здания, выстроенного из кирпича, рекомендуется стропильная система, которая упирается на отдельно сооруженную опору из балок небольшого сечения или мауэрлат. В качестве опоры для стропил деревянного строения лучше всего подойдет верхний венец сруба, а для домов каркасного типа применяют верхнюю обвязку.

Основные части стропильной системы крыши

Основой крыши, на которую производится монтаж кровельного пирога и внутренней обшивки помещения, является именно стропильная система. Зачастую ее также применяют в качестве основания при проведении коммуникаций и инженерных систем. Совокупность различных узлов и элементов, составляющих устройство стропильной системы крыши, выполняет функцию передачи силовых нагрузок непосредственно с кровли на несущие стены сооружения. К основным частям относят:

Висячие и наклонные стропила.
Мауэрлат.
Коньковые и боковые прогоны.
Всевозможные связующие элементы, такие как подкосы, диагональные связи, распорки.

Как правило, нагрузка, приходящаяся на стропильную конструкцию крыши, очень велика. Она определяется индивидуально, учитывая конструктивные особенности кровли и свойственные данной местности, ветровые и снеговые нагрузки. Установленные стропила должны гарантировать удержание таких нагрузок, а также обладать необходимым запасом прочности, чтобы противостоять возможным порывам ветра или выпадению снега.

Для того чтобы определить основные параметры узлов устройства стропильной системы крыши, необходимо выполнить специальные расчеты . Они помогут точно определить профиль, длину и сечение каждого из элементов конструкции, а также особенности взаимодействия между собой деталей. Прочность всего строения в значительной мере зависит от того, насколько крепко соединены узлы стропильной системы крыши. Рекомендуется применять следующие виды соединений:

Какой тип соединения применим для конкретной системы, можно определить исходя из расчетной нагрузки, особенностей конструкции и используемых материалов.

Принципы монтажа

Работа по монтажу проводится в три основных этапа . В частности, разметка, учитывающая расположение оконных проемов, вытяжки, дымохода, монтирование мауэрлата и надежное крепление его к несущей опоре. Далее производится возведение стропильных ферм и, наконец, установка конька.

Монтаж следует начинать с укладки сверху стен мауэрлата и крепления к нему непосредственно стропил. Их необходимо установить в нужное положение и закрепить с одного конца к опоре, а с другого - к коньковому брусу. Для надежности, соединения можно зафиксировать между собой дополнительно шпильками диаметром 8 -12 мм.

При сооружении стропильной конструкции наиболее распространённой ошибкой является неверный расчет размеров стропил, что может привести к провисанию крыши.

Предусмотреть каждый элемент и узел, разобраться с технологией, необходимо еще на предварительном этапе. При этом рекомендуется также выполнить планировку карнизного свеса с длиной от 60 см, что позволит уменьшить действие на стены дома погодных явлений.

Для деревянных конструкций, которые со временем могут усохнуть, наиболее правильным вариантом крепления будут болтовые соединения , способные добавить всему сооружению жесткости.

При соблюдении всех основных правил, монтаж стропильной системы крыши можно выполнить относительно легко. Однако важно точно придерживаться выбранной технологии, чтобы избежать риска возникновения различных проблем.

Стропильная система – основа любой кровли. Сложность или доступность стропильной конструкции зависит от выбранного типа крыши. Сегодня мы поговорим о наиболее простом варианте – системе стропил для двухскатной крыши. Об устройстве кровельного каркаса, особенностях и функциях его элементов, и как выполняется стропильная система двухскатной крыши своими руками, рассказывают опытные специалисты.

Двускатная крыша: виды и преимущества

Напомним, что двускатная крыша – это вид кровли, состоящий из двух плоскостей (скатов), соединенных под углом определенного градуса. Она может быть простой (симметричной либо ассиметричной) и сложной – ломанной.

Рациональность выбора кровли из двух скатов определяется такими ее преимуществами:

Экономичность и простота возведения, в сравнении с другими кровельными конструкциями.
Легкость и доступность обслуживания в любое время года.
Надежность и прочность при ветре, снегопаде, граде и прочих природных воздействиях.
Возможность обустройства мансарды.
Более качественная гидро- и теплоизоляция.

Необходимый теоретический минимум для возведения стропильной системы

Конструкция скатной крыши выполняется из металлических или деревянных балок. Металл – более «проблемный» материал. Он утяжеляет всю кровельную систему, быстро охлаждается и нагревается, более сложен в монтаже и требует применения профессионального сварочного оборудования. Исходя из этого, в строительстве частных домов (особенно, своими руками) используется преимущественно древесина.

Есть два основных варианта выполнения стропильной системы для двухскатной крыши – устройство висячего типа (у каждой стропильной ноги есть две точки опоры) и наслонный способ (стропила соединены внизу затяжкой, образуя треугольную ферму, посередине установлена несущая балка). Наслонная конструкция необходима, если между несущими стенами имеется расстояние больше 10 метров. Посмотрите на изображение:

Их чего состоит система стропильных элементов? Представим 3Д проекцию. Скелет крыши состоит из мауэрлата (стропильной основы), стропильных ног, конька, стоек, прогонов, лежня, затяжек, подкосов и обрешетки. Мауэрлат, лежень и затяжки – нижние детали системы, на которых возводится вся будущая крыша. Сначала ознакомьтесь с иллюстрацией ниже, а затем рассмотрим каждый элемент отдельно:

Мауэрлат – основа всех основ

Мауэрлат представляет собой брус из цельного дерева (преимущественно хвойных пород) сечением 10-15 см. Это оптимальные размеры для нужной прочности и долговечности всей кровельной конструкции. Брус укладывается на несущие стены дома для перераспределения на них распорной нагрузки.
Есть два способа монтажа брусков стропильной основы – с передачей нагрузки на стены и без передачи тяжести. Выбор варианта крепления мауэрлата должен зависеть от тяжести кровельной системы, покрытия, толщины несущих стен и периметра крыши.

При последнем варианте мауэрлат укладывается в карман, ближе к внутренней грани стены, и крепится на деревянные пробки скобами (каждая пробка соответствует размеру кирпича и является частью верхнего ряда кирпичной кладки).

Бруски, принимающие нагрузку, монтируются на несущие стены сверху с помощью анкеров. Мастера советуют класть жесткую раму на бетонное основание в виде пояса в стене. Под мауэрлат обязательно укладывается качественная гидроизоляция.

Подробности узнать можно из видео:

Лежень – базовый распределитель нагрузки

Лежень выполняет функции, сходные с мауэрлатом, и имеет такие же размеры. Балки укладываются на внутренние несущие стены, чтобы равномерно распределять нагрузки от вертикальных стоек и подкосов.

Мастер-класс по монтажу лежней смотрите на иллюстрации:

Стропильные ноги – ребра кровельного скелета

Стропила можно назвать главной составляющей кровельного каркаса. Этот элемент нельзя не использовать или заменить другой деталью. Ноги стропил – это деревянные брусья, размер сечения которых может варьироваться от 5 до 15 см. Стропила опираются на мауэрлат и соединяются между собой коньком.

Процесс монтажа стропил можно посмотреть на этом видео:

Конек – маленький нюанс с большим значением

Завершающий элемент стыка двух скатов называют коньком крыши. Это ребро, расположенное вертикально в самой верхней точке кровли. В месте примыкания стропил монтируется коньковый прогон. После на него и устанавливается конек крыши. Этот элемент скрепляет стропила, выполняет вентиляционную функцию и придает кровле эстетичность.

Стойки – приемники основных нагрузок

Стойки – мощные балки, принимающие часть нагрузки стропильной конструкции. Они устанавливаются вертикально, как правило, по центру фермы. Если проект предусматривает мансарду, то стойки размещают с двух сторон, ближе к скатам крыши. Когда мансарда делится на две комнаты, то стойки располагают и по центру и по бокам.

Прогоны – поддержка стропил

Коньковый и боковые прогоны служат усилителем жесткости стропильных ферм. Чем больше нагрузка на систему (снежные зимы, тяжелое кровельное покрытие, большая площадь крыши и пр.), тем больше прогонов должно быть установлено на скатах крыши.

Затяжка – соединитель стропильного элемента

Эта деталь конструкции выполняет функцию фиксации стропил у основания. Таким образом, формируется стропильный треугольник – ферма. Затяжки могут не устанавливаться в системах наслонного типа.

Подкосы – крепость конструкции

Подкосы служат опорой стойкам и укрепляют все элементы конструкции. Специалисты рекомендуют устанавливать подкосы под углом 450. Это повышает прочность системы и защищает ее от деформации под влиянием снежных масс и ветра.

Обрешетка – основа для кровельного пирога

Обрешетка – горизонтальные деревянные рейки сечением 40-50 мм, расположенные на скатах перпендикулярно стропилам. Главное предназначение обрешетки – фиксация кровельного материала. От его типа и зависит частота и толщина обрешеточных реек. Кроме того, обрешетка помогает передвигать материалы во время кровли и служит дополнительным элементом прочности конструкции.

Элементы свеса – завершающие моменты

Край кровельной системы называется свесом. Это выступ стропильной системы над стеной примерно на 40 см. Короб свеса состоит из таких элементов: кобылки (рейки соединения со стропилами), лобовые и карнизные доски. Предназначение свеса – защита стен от намокания во время дождей и таяния снега.

Пошаговое руководство по монтажу стропильной системы двускатной крыши

Для начала предлагаем ознакомиться с иллюстрацией, которую мы приготовили для вас:

А теперь рассмотрим три основных этапа процесса устройства стропильной системы простой двускатной крыши:

1 этап: Расчеты и составление проекта

Начинать работу следует с подготовки проекта крыши. Он будет содержать все размеры, формы и типы креплений элементов конструкции. Для создания качественного проекта нужно произвести такие расчеты:

Расчет постоянных и переменных нагрузок на стропильную систему. К постоянным нагрузкам относят вес кровли и отделочных материалов (мансарда также учитывается дополнительно). Переменные нагрузки – это сила ветра, дождя, снега и пр. Максимальной можно считать основную нагрузку до 50 кг на квадратный метр кровли, а переменную – до 300 кг (учитывая возможные снежные завалы).
Учет сейсмической активности, штормовых ветров и особенностей месторасположения дома. Например, если дом окружен другими зданиями, то нагрузка на кровлю значительно снижается.
Выбор угла наклона двухскатной крыши. При расчете угла наклона во внимание берутся такие факторы: чем выше угол, тем больше материалов уйдет на крышу (и денег, соответственно); наклон зависит от кровельного материала – чем мягче кровля, тем меньше угол наклона (например, для мягкой черепицы выбирается угол 5-200, а если вы используете шифер или ондулин, необходимо выбрать наклон 20-450).
Расчет шага и длины стропил. Длина шага между стропильными фермами варьируется от 60 до 100 см. Чем тяжелее покрытие кровли, тем чаще нужно распределять стропила. Для расчета длины стропилины используем теорему Пифагора, принимая стропильную ногу за гипотенузу треугольника. Первой стороной будем считать половину ширины дома, а второй – выбранную высоту крыши. Затем к найденной нами гипотенузе прибавим еще 60-70 см запаса.

Когда все расчеты произведены, нужно сделать чертеж деталей, соединений и всего проекта в целом.

2 этап: Приобретение и подготовка необходимых материалов и инструментов

Для работы необходимо приобрести пиломатериал, согласно расчетам, болты, уголки, анкера и прочие соединительные детали, и подготовить соответствующие инструменты (дрели, уровни, метры, лобзик и пр.). Древесина для несущих балок и стропил должна быть цельной и качественной – сучки и червоточины недопустимы.

Антисептическая, противокоррозионная и противопожарная обработка древесины – обязательный момент на этом этапе. С материалом можно начинать работу через сутки после обработки.

3 этап: Монтаж стропильной конструкции крыши

Монтировать кровельный каркас лучше в сухую не ветреную погоду, чтобы не сталкиваться с дополнительными сложностями во время работы. На этом этапе мы остановимся более подробно и рассмотрим пошаговую инструкцию монтажа стропильной системы.

Установка стропильной системы: пошаговое руководство

Шаг 1. Укладка мауэрлата и лежня. Лежня может и не быть, если внутри дома больше нет несущих стен. Перед тем, как уложить мауэрлат на стены, необходимо выстелить гидроизоляционный материал, например, рубероид. Отмеряем ленту нужной ширины, отрезаем и стелим гидроизоляцию на край стены (где будет установлена рама).

Размечаем балки нужного сечения и длины, делаем обрезку и начинаем формировать раму основы. Мауэрлат должен располагаться с внешнего края стены (если запланирована висячая конструкция) или в специальной нише на стене перед порогом (если система кровли — наслонная). Лежни под стойки укладываются на внутренние несущие перегородки. Крепится мауэрлат к стене и деревянным пробкам скобами, шпильками и анкерами.

И предлагаем ознакомиться с иллюстрацией, которую мы для вас подготовили:

Укладывая раму по всей длине стены, мы можем столкнуться с необходимостью соединений бруса основы. Выполнять их следует путем распила брусков под углом строго в 90 градусов. Крепление осуществляем качественными болтами.

Как не повредить кирпич или блоки при поднятии досок для крыши?

Выберите край стены, через который удобнее всего подавать балки для кровельного каркаса. Этот край нужно защитить деревянным угольником. Подойдут два обрезка черновой доски длиной около метра, которые нужно сбить между собой под прямым углом. Наденьте угольник на внешний край рабочей стены. Теперь можно поднимать доски, не боясь повредить ими стены или подоконники.

Шаг 2. Монтаж стропил. Первым делом необходимо установить крайние стропила. Для того, чтобы стропила держались ровно, устанавливаем стойки по центру. Стойки крепим к мауэрлату с помощью железного уголка и саморезов. Эта временная деталь убирается после установки всех стропил. Скрепляем крайние стропилины ригелями и устанавливаем коньковый прогон. Тип крепления – металлический уголок, саморезы и шпильки.

На иллюстрации показан процесс монтажа стропильных ног и крепление стропил к прогону:

А вот как крепить стропила к мауэрлату:

Между крайними фермами обязательно нужно натянуть строительную нить, по которой мы будем ровнять все стропилины ската.

Теперь монтируем все стропильные элементы по заранее размеченной схеме. Стыкуем стропила над коньковым прогоном.

Подробнее о процесс монтажа стропил смотрите в этом видеоролике:

Укрепить стропильные ноги поможет система специальных стоек. На мауэрлат крепятся деревянные бруски из досок такой же толщины, что и стропила. Бруски должны быть закреплены с шагом, равным выбранному расстоянию между стропильными ногами по разметке. Длина каждой доски – примерно 40 см. Эти стойки будут передавать нагрузку на мауэрлат и несущие перекрытия. Бруски нужно закрепить к основе стальными уголками. Теперь стропильные ноги нужно установить так, чтобы один бок каждой прилегал к стойке. Затем с другой стороны каждой стропилины крепим такую же стойку и схватываем все три детали шпильками 12 мм.

После монтажа всех ног стойки подрезаются заподлицо скосу стропилин со стороны улицы. Изнутри между стойками образуется пустой угол, который нужно закрыть деревянным треугольником (можно использовать обрезки от скосов).

Все стропильные ноги следует дополнительно укрепить ригелями, стойками, подкосами и усилить стыки металлическими пластинами. Полный процесс укрепления стропил можно посмотреть на видео:

Шаг 3. Гидроизоляция и обрешетка. На готовые стропильные ребра нужно уложить качественный гидроизоляционный паропроницаемый материал под обрешетку. Заход изоляционного полотна (лист на лист) делается на 15 см. На гидроизоляцию набивается контр обрешетка из деревянных реек по ребрам стропил. Сверху устанавливается обрешетка из таких же реек перпендикулярно к стропильным ногам.

При монтаже каркаса нужно учитывать наличие дымохода и обязательную вентиляцию конька. Расстояние между досками обрешетки в среднем – 300 мм. Такая схема подходит для всех видов твердой кровли. При выборе мягкого кровельного материала обрешетка делается сплошной из листов влагостойкой фанеры.

Стропильная система готова. Теперь пришла очередь монтажа кровельного материала, внутреннего утепления крыши и обустройства мансарды (если таковая предусмотрена проектом).

Итак, пришло время ответить на главный вопрос нашей темы: а стоит ли делать это все своими руками? Не верьте тому, кто скажет вам, что это – легко и просто. Но если у вас золотые руки и огромное желание сделать качественную крышу «для себя», то вперед! Желаем вам удачи!

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые все вместе называются стропильной системой. За многовековую историю видов и способов ее организации накопилось немало, и каждая имеет свои особенности в построении узлов и врубок. Подробнее о том, какой может быть стропильная система двухскатной крыши и как при этом должны крепиться стропила и другие элементы системы поговорим подробнее.

Конструкция стропильной системы двускатной крыши

В разрезе двухскатная крыша представляет из себя треугольник. Состоит она из двух прямоугольных наклонных плоскостей. Две эти плоскости соединяются в высшей точке в единую систему коньковым брусом (прогоном).

Теперь о составляющих системы и их назначении:

Мауэрлат — брус, который связывает крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
Стропильные ноги — они образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
Коньковый прогон (бус или конек) — объединяет две плоскости крыши.
Затяжка — поперечная деталь, которая соединяет противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации распирающих нагрузок.
Лежни — бруски, расположенные вдоль мауэрлата. Перераспределяют нагрузку от кровли.
Боковые прогоны — поддерживают стропильные ноги.
Стойки — передают нагрузку от прогонов к лежням.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Дело в том, что для защиты стен и фундамента дома от осадков желательно чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов в 6 метров для этого часто не хватает. Заказывать нестандарт — очень дорого. Поэтому стропила просто доращивают, а доски, которыми это делают называются «кобылки».

Конструкций стропильных систем довольно много. В первую очередь их разделяют на две группы — с наслонными и висячими стропилами.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при . В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

С наслонными стропилами

В двускатных крышах с наслонными стропилами, концами они опираются на стены, а средней частью опираются на несущие стены или колонны. Некоторые схемы распирают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Безраспорные схемы и узлы врубок

Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.

Простейшая безраспорная схема стропильной системы приведена на фото ниже. В ней стропильная нога упирается в мауэрлат. В таком варианте она работает на изгиб, не распирая стену.

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки. Глубина врубки — не более 0,25 ее высоты.

Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.

Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.

Для работы этой схемы стропильные ноги внизу крепятся при помощи подвижного соединения. Для закрепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу ставится гибкая стальная пластина. Варианты крепления стропильных ног к коньковому прогону смотрите на фото.

Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Достигается это увеличением сечения элементов стропильной системы и усилением конькового узла. Он приведен на фото ниже.

Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.

Варианты стропильных систем со схватками

Установка схваток повышает надежность конструкции. Чтобы она нормально работала, в местах ее пересечения со стоками крепить нужно к ним гвоздями. Сечение бруса для схватки используют такое же, как и для стропил.

К стропильным ногам крепятся ботами или гвоздями. Могут устанавливаться с одной или двух сторон. Узел крепления схватки к стропилам и коньковому прогону смотрите на рисунке ниже.

Чтобы система была жесткой и не «поползла» даже при аварийных нагрузках достаточно в таком варианте обеспечить жесткое крепление конькового бруса. При отсутствии возможности его смещения в горизонтали, крыша выдержит даже значительные нагрузки.

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавлены подстропильные ноги, которые еще называют подкосами. Они устанавливаются под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под требуемым углом к балкам и прибивается гвоздями с боков и снизу. Важное требование: подкос должен быть срезан точно и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба.

Системы с подстропильными ногами. Сверху распорная система, снизу — безраспорная. Узлы правильной рубки для каждой расположены рядом. Внизу — возможные схемы крепления подкоса

Но не во всех домах средняя несущая стена расположена посередине. В этом случае есть возможность установить подкосы с углом ннаклона относительно горизонта 45-53°.

Системы с подкосами необходимы если возможна значительная неравномерная усадка фундамента или стен. Стены садиться по-разному могут на деревянных домах, а фундаменты — на слоистых или пучнистых грунтах. Во всех этих случаях рассматривайте устройство стропильных систем такого типа.

Система для домов с двумя внутренними несущими стенами

Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни, нагрузка от подстропильных балок передается на лежни через стойки.

В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней безраспорной системе распирающую силу нейтрализует затяжка. Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке). Устойчивость может обеспечиваться стойками, или расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки и затяжки в стропильной системе без подстропильного прогона

Для крепления стоек используются гвозди дляной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.
