В категорию материалов, которая обозначается как мягкая кровля, входит несколько часто используемых покрытий. Это и рубероид, и мягкая битумная черепица, и несколько разновидностей наплавляемых рулонных материалов. Все они отличаются друг от друга внешним видом и характеристиками, но в основе их производства лежит один компонент - модифицированный битум. Именно он и придаёт кровельным покрытиям ту самую гибкость и мягкость. Сам материал не имеет жёсткой формы, поэтому под него нужна прочная и жёсткая обрешётка, которая и будет выдерживать внешние нагрузки. При этом мягкая кровля будет выполнять лишь защитные и декоративные свойства.

Виды обрешётки под мягкую кровлю

Если говорить об обрешётке в целом, то она бывает двух видов: разреженная и сплошная. Первая собирается из досок или брусков, между которыми оставляются зазоры или, как их ещё называют, шаг установки. Вторая - это сплошной настил без зазоров. Для мягкой кровли используется именно второй вариант, потому что при укладке на разряженную обрешётку мягкие кровельные материалы будут провисать между её элементами.

Под мягкую кровлю делают сплошную обрешётку, иначе материал будет провисать в щелях между досками

В качестве настила для сплошной обрешётки используются листы влагостойкой фанеры, плиты ОСП и доски. Последние должны быть или обрезными или шпунтованными из хвойных пород древесины. Что касается влагостойкой фанеры, то её надо правильно выбрать по марке, потому что с таким названием на рынке присутствует две позиции:

ФК, которую рекомендуется использовать только для отделки внутренних помещений.
ФСФ, которую используют как для внутреннего, так и для наружного монтажа.

Для сплошной обрешётки подойдёт именно ФСФ. Этот материал изготавливается из нескольких слоёв шпона (от 3 до 21), которые между собой склеиваются специальным составом на основе фенолформальдегидных смол. Необходимо добавить, что в процессе производства фанеры ФСФ каждый слой сначала обрабатывается бакелитовым лаком, поэтому материал имеет высокую прочность и водостойкость.

Что касается ОСП, то для обрешётки также надо выбирать водостойкую модификацию, т. е. марки ОСП-3 и ОСП-4. Последняя предназначается для конструкций, которые подвергаются максимальным нагрузкам при высокой влажности воздуха, поэтому стоит довольно дорого. Для кровель можно использовать фанеру ОСП-3, которая по влагостойкости не уступает четвёртой модели.

При сборке настила между элементами можно оставлять небольшой зазор, размер которого не должен превышать 1 см. Его называют компенсационным, потому что он будет компенсировать расширение деревянных изделий из-за перепадов влажности и температуры.

Типы сплошной обрешётки

Обрешётка под мягкую кровлю может быть одинарной или двойной. В первом случае доски или панели укладываются прямо по стропилам. Во втором сначала монтируется разреженная обрешётка, а поверх неё - сплошная. Второй вариант предпочтительнее, потому что между двумя слоями остаётся пространство, которое используется для вентиляции кровли. А это даёт возможность отводить влажные пары воздуха, которые поднимаются из внутренних помещений дома. Именно они на неутеплённых крышах становятся причиной образования наледи и конденсата на стропильной системе.

Но это не единственный критерий выбора в пользу двойного настила. Многое будет зависеть от угла наклона скатов крыши.

При наклоне ската 5–10° можно использовать однослойный настил.
В диапазоне от 10 до 15° укладывается двойная обрешётка с шагом между нижними элементами 45–50 см. Для нижней обрешётки лучше использовать бруски сечением 50х50 мм.
Если угол ската превышает 15°, то шаг установки можно увеличить до 60 см.

В принципе, увеличивать шаг нижней обрешётки можно и до 100 см в зависимости от размеров используемых для неё пиломатериалов. К примеру, если для этого была использована доска толщиной 40 мм и шириной 120 мм. Чем меньше сечение, тем меньше шаг, и наоборот . Для каждого материала относительно его толщины подбирается свой шаг.

Таблица: соотношение шага разреженной обрешётки с толщиной элементов сплошного настила

Как рассчитать количество материала для обрешётки под мягкую кровлю

Учитывая выше обозначенные соотношения шага расположения элементов обрешётки и их толщины, можно сделать довольно точный расчёт этой конструкции. Для этого придётся предварительно снять размеры самой кровли, которые обозначены в чертеже здания. И если крыша представляет собой сложную многоуровневую и многоскатную конструкцию, то её нужно разбить на простые геометрические фигуры. Именно на их основе рассчитывается суммарная площадь кровли.

При этом придётся учитывать угол наклона каждого ската, потому что чем меньше угол, тем большим нагрузкам подвергается система обрешётки. А значит, придётся либо уменьшать шаг расположения досок или брусков, либо увеличивать толщину плитных и листовых настилов. Поэтому для упрощения расчётов при определении общей площади кровли применяют корректирующие коэффициенты. К примеру, при наклоне ската в 35° используется повышающий коэффициент 1,221.

Расчёт сплошной конструкции

С расчётом сплошной обрешётки дело обстоит проще, потому что она покрывает собою всю площадь скатов. То есть её площадь будет равна площади крыши. Рассмотрим пример расчёта количества листов фанеры для ската площадью 50 м².

В строительном деле при расчёте количества стройматериалов делается небольшой запас в пределах 5–10%. Здесь надо поступить так же, поэтому окончательный результат - 23–24 листа.

Точно таким же способом рассчитывается и количество плит ОСП. А вот с досками немного сложнее. В первую очередь надо рассчитать площадь одной выбранной доски. Длина обрезных досок варьируется в диапазоне от 1 до 6,5 м с шагом 0,25 м. Ширина - в пределах 75–275 мм с шагом 25 мм.

Допустим, для обрешётки используется доска длиной 3 м и шириной 0,1 м:

Рассчитываем площадь одной доски: 3∙0,1=0,3 м².
На скат площадью 50 м² потребуется 50:0,3= 166,66 досок.
Округляем до ближайшего целого и добавляем запас в 10%: 167∙1,1 = 184 доски.

Расчёт разреженной обрешётки

Для этого расчёта не требуется сама площадь ската. Необходимы длина кровли и её высота, то есть расстояние от свеса до конька.

Правила монтажа обрешётки под мягкую кровлю

Независимо от того, будет ли на кровле использована одно- или двухслойная обрешётка, основное требование к конструкции - ровная и прочная поверхность без дефектов и изъянов пиломатериалов. Именно поэтому при использовании досок выбирается калиброванный материал.

По строительным канонам стропильная система выставляется по скатам в одной плоскости, поэтому надо быть уверенным в том, что торцы стропильных ног уже выставлены. А значит, можно считать, что укладываемые доски, фанера или плиты ОСП будут ложиться в одной плоскости.

Стыковать элементы обрешётки надо по стропилам. Выступающая за пределы стропильных ног доска не обеспечит прочности при установке кровельного материала

Начинать монтаж надо с карниза, а точнее, с нижних концов стопил. Доски подбираются по длине так, чтобы два соседних элемента стыковались на одной стропильной лаге. Если этого сделать не удалось, придётся подрезать их, что увеличит количество отходов. То же самое касается листов и плит.

Доски укладываются с небольшим зазором в 1 см и крепятся к стропилам гвоздями или саморезами. Крепление лучше проводить с торцевой стороны. Если саморезы или гвозди устанавливаются по лицевой стороне, тогда их шляпки надо вогнать в тело пиломатериала на глубину 0,5 мм. При этом на каждой стропиле к доске надо прибивать по два крепёжных элемента - по одному с каждого края.

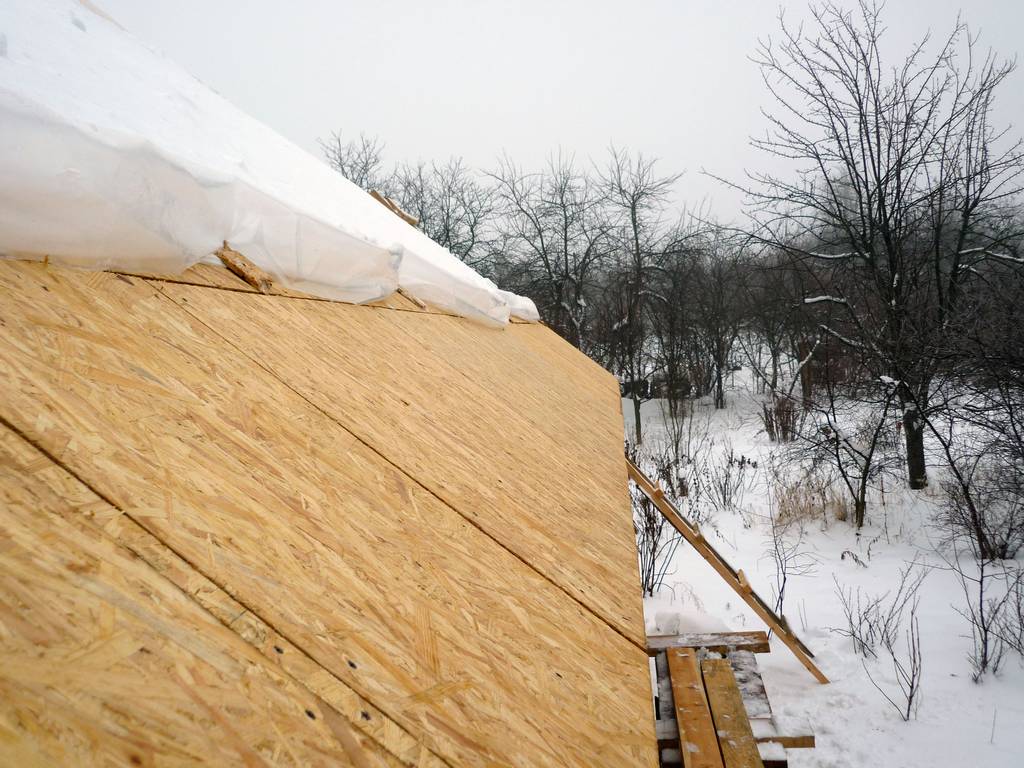

Фанерные листы или плиты ОСП на кровле в качестве сплошной обрешётки должны укладываться в разбежку со смещением в треть или в половину панели

Что касается плоских материалов для обрешётки, то их располагают со смещением относительно друг друга в треть или на половину листа. Это делается для того, чтобы нагрузки, действующие на сплошную обрешётку, равномерно распределялись по всей её поверхности. Таким способом укладываются панели перпендикулярно стропилам. Фанеру с размерами 1,5х2,5 м можно устанавливать вдоль стропил. При этом придётся учитывать, что сам листовой материал не может нести больших нагрузок, поэтому под него должны попасть минимум три стропильные ноги: одна точно посередине и две по краям. Но и здесь придётся учесть, что два соседних фанерных листа должны состыковаться на одной стропиле. Зазор между ними (3–5 мм) является обязательным.

Крепится фанера и ОСП оцинкованными саморезами или ершовыми гвоздями по периметру через каждые 10–15 см и по всей плоскости по стропилам в шахматном порядке. Использовать надо именно эти крепёжные изделия, потому что они хорошо выдерживают напряжения, возникающие в плитах ОСП или листах фанеры при перепадах влажности и температуры .

Порядок укладки плоских панелей на разряжённую обрешётку:

По краям стропил натягивается бечёвка, определяющая границу свеса кровли. Привязывается она к двум саморезам, которые вкручены в два крайних стропила, расположенные на разных краях кровли.
Первый лист укладывается по внешнему краю первой стропильной ноги, при этом его смежный край должен точно проходить по бечёвке.
Первый лист сплошной обрешётки укладывается строго по краю стропильной ноги
Первый лист крепится саморезами длиной 50 мм по стропилам с шагом 20–30 см.
Таким способом собирается нижний ряд.
Нижний ряд укладывается со стыковкой панелей на стропильных лагах
Следующий ряд начинается с половины листа, поэтому одну панель надо порезать пополам.
Крепится половинка по стропилам, как и цельные листы, теми же саморезами с тем же шагом.
Второй ряд сплошной обрешётки начинают с половины плиты, чтобы следующие элементы крепились вразбежку с первым рядом
Дальше используются целые листы.
Третий ряд начинает собираться с цельной плиты.

Видео: как правильно укладывать доски в качестве элементов обрешётки

Сплошная обрешётка по разряженной

В принципе, каких-то серьёзных отличий от вышеописанной монтажной технологии нет. Просто сплошная конструкция укладывается по доскам, которые размещаются на стропилах с определённым расстоянием между рядами. Для создания сплошного настила не используются доски. Производится монтаж фанеры или ОСП. При этом сохраняются все вышеописанные требования как по схеме установки панелей, так и по способу их крепления.

Контробрешётка под мягкую кровлю

Для утепления кровли между стропильными ногами необходимо уложить теплоизоляционный материал. Со стороны чердачного помещения он закрывается пароизоляционной мембраной, а со стороны обрешётки - гидроизоляционной плёнкой. Сразу укладывать обрешётку и делать настил из плит ОСП или фанерных листов нельзя. Необходимо создать вентиляционный канал, который будет отводить из-под кровельного пространства влажные пары воздуха. Поэтому вдоль по стропилам укладываются бруски сечением 50х50 мм. Это и есть контробрешётка, а пространство между гидроизоляцией и сплошным настилом - вентиляционный зазор.

Процесс сборки кровельной утеплённой конструкции состоит из следующих этапов.

Изнутри будущего чердака между стропилами укладывается утеплитель. Основное требование укладки - плотное прижимание теплоизоляционного материала к плоскостям стропильных ног, чтобы не образовывались мостики холода.
Утеплитель укладывается в пространство между стропильными лагами так, чтобы не оставалось даже минимальных зазоров
Поверх утеплителя укладывается пароизоляционная плёнка, которая крепится к стропилам металлическими скобами при помощи степлера. Плёнка укладывается рядами с нахлёстом, размер которого равен 10–12 см. Стык обязательно закрывается самоклеящейся лентой.
Плёнка пароизоляции укладывается с нахлёстом и крепится при помощи скоб
Далее работы переносятся на внешнюю часть стропильной системы, где поверх ног укладывается гидроизоляционная мембрана точно так же, как и снизу пароизоляция. Укладку надо начинать с нижней части карниза.
По стропилам устанавливаются и крепятся элементы контробрешётки, для чего используются саморезы по дереву длиной 70 мм. Шаг крепежа 40–60 см.
Для создания вентиляционного зазора вдоль стропил крепятся бруски, на которые укладывается горизонтальная обрешётка
Поперёк контробрешётки устанавливаются элементы обрешётки - доски. Они крепятся саморезы длиной 50 см.

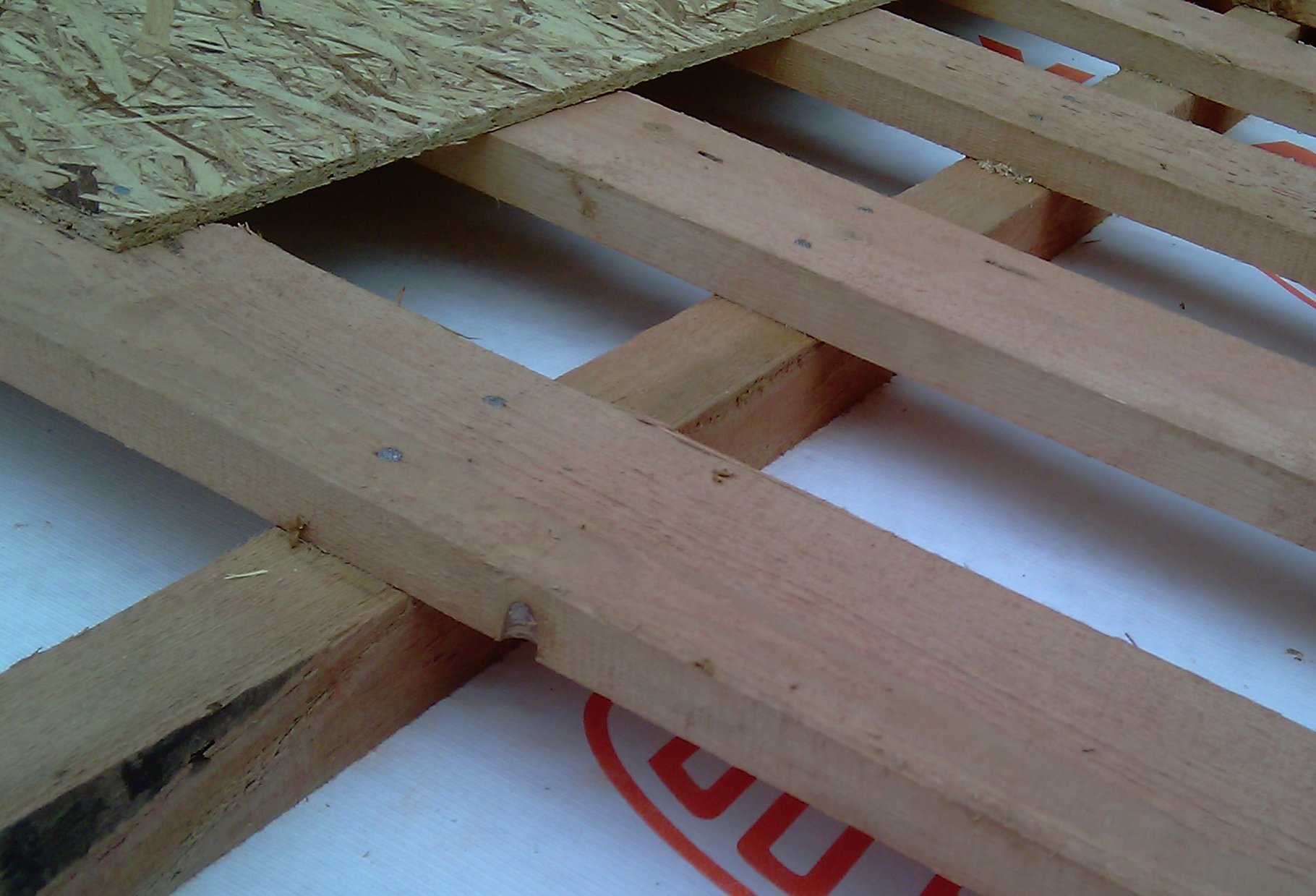

Поверх обрешётки в шахматном порядке устанавливаются и крепятся фанерные листы или плиты ОСП. Шаг крепежа 20–30 см.

Обычно такую конструкцию используют в том случае, если разреженная обрешётка отсутствует на крыше, или она собрана из досок толщиной 20–25 мм. Такой зазор будет недостаточен для эффективного отвода влажного воздуха.

Видео: правила укладки на кровлю сплошной обрешётки

Сплошная обрешётка под мягкий кровельный материал - единственная возможность гарантировать качество конечного результата. Минимальные зазоры не снизят его, но выполнение основного требования - образование ровной и прочной поверхности - позволит создать условия, при которых мягкая кровля прослужит свой гарантийный срок.

Все большую популярность среди застройщиков набирает мягкая кровля. Однако далеко не каждый знает, как правильно монтировать основание под такое покрытие. Обрешетка под мягкую кровлю имеет существенные отличия. К примеру, нужно учитывать шаг между деревянными элементами каркаса, а также способы крепления листовых материалов. Такая конструкция является основной часть кровельного пирога. Она предназначена для крепления покрытия к различным элементам крыши. Технологически такая обрешетка представляет собой ряд досок, прибитых к строительной системе.

Подбор материалов

Мягкая кровля может достаточно быстро деформироваться. Для предотвращения таких ситуаций обрешетка должна иметь максимально ровную поверхность. Лучше исключить все впадины и неровности. Идеальными для опалубки являются такие материалы:

доска из массива;
фанера;

Кровельную фанеру производят из шпона хвойных пород. Она отличается хорошей влагостойкостью и достаточно высокой прочностью. Ее поставляют на рынок уже обработанной различными пропитками, которые исключают гниение и воспламенение строительных элементов. Благодаря ровной поверхности такие плиты идеально подходят для битумной черепицы и рубероида. Укладывается фанера достаточно легко и быстро.

Плиты OSB являются изделиями, выполненными из стружки крупных размеров. В качестве связующего элемента в них помещается синтетическая смола. Цена на такой материал ниже, чем влагостойкой фанеры.

Меньше подходят для обрешетки под мягкую кровлю обрезные доски. Монтаж конструкции, которая сколочена из такого материала, требует выполнения определенных правил. Это обусловлено тем, что в процессе эксплуатации доски могут деформироваться под воздействием влаги. Крепление таких элементов в сравнении с фанерой также затруднено.

Основные правила

При выполнении каркаса под мягкую кровлю требуется соблюдать такие правила:

при угле ската крыши 5- 10 градусов необходимо сделать ее сплошным настилом из досок или фанеры;
если уклон крыши составляет 10- 15 градусов, лучше использовать бруски 45х50 мм и фанеру;
при скате более 15 градусов конструкция обрешетки выполняется из брусьев 15х50 мм, с шагом 60 см;
в местах крепления конька и ендовы необходимо установить дополнительный брус.

Чтобы опалубка получилась максимально ровной, стоит обратить внимание на калиброванные доски. Они позволяют создать идеальные условия для монтажа мягкой черепицы. Если толщина элементов опалубки будет разной, возможно повреждение покрытия. Также каркас может получиться ступенчатым.

Совет! При таком типе обрешетки срок службы мягкой кровли существенно сокращается. По этой причине лучше выбирать для монтажа только качественные материалы, а стыки подгонять как можно тщательнее.

Доски стоит выбирать из хвойных пород деревьев. Такие изделия обладают невысокой стоимостью и отличными эксплуатационными характеристиками.

Опалубка должна выполняться с шагом не больше 100 мм. Элементы, набиваемые сплошняком, должны отвечать определенным показателям влажности - не более 2%. Прочность каркаса должна быть соответствующей нагрузкам, воспринимаемым от:

материала кровельного покрытия;
снега.

В зависимости от таких факторов необходимо рассчитать нужные характеристики конструкции крыши. К примеру, при стропильном шаге 50 см для опалубки лучше выбрать доски 20 мм. Если шаг стропил равен 120 см, стоит применять бруски не тоньше 30 мм или фанеру 20 мм толщины.

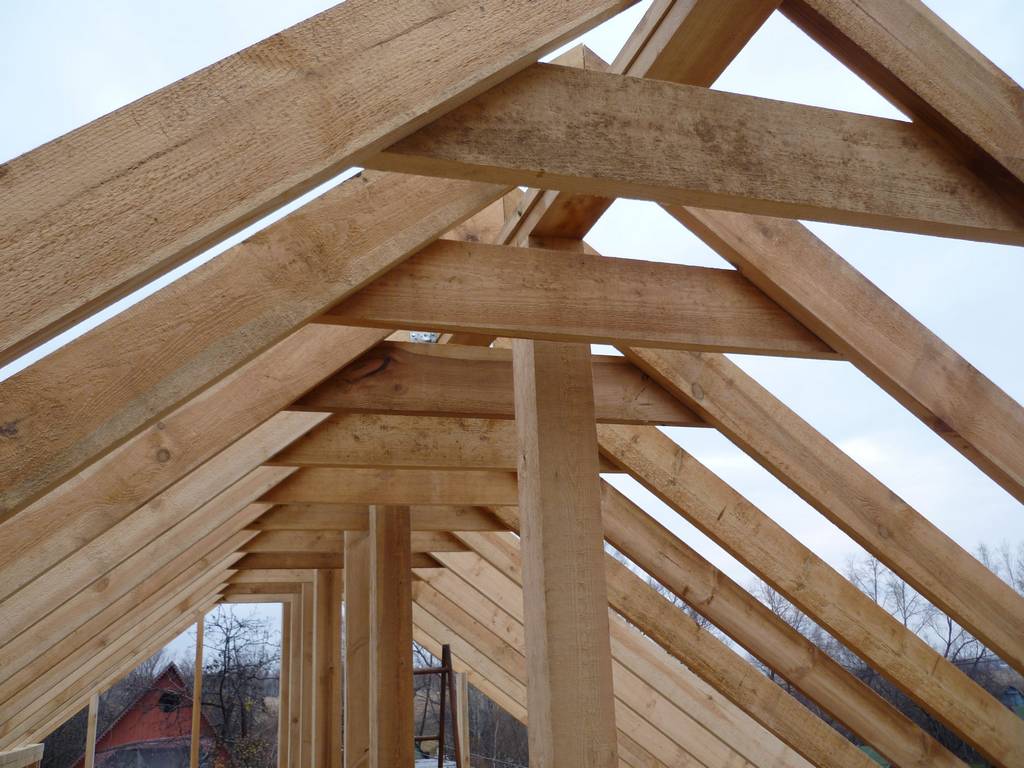

Особенности возведения стропил

Если мауэрлат установили правильно, монтаж стропил, которые подготовлены по шаблону, даже в случае с фигурными крышами будет достаточно простым. Под гибкую черепицу лучше выполнять двойную обрешетку. Также стоит позаботиться, чтобы было гладкое основание. Другие особенности выполнения стропил:

влажность деревянных элементов - не более 20%;
при расчете расстояния между стропильными ногами стоит принимать во внимание толщину фанеры;
если шаг равен 100 см, OSB должен быть не менее 20 мм, а бруски не тоньше 25 мм.

Также необходимо понимать, что брус поддерживает плиты или фанеру в оптимальном положении. Если сделать слишком большой шаг обрешетки под мягкую кровлю, панели (ОСБ, фанера) начнут гнуться. Крыша может делаться достаточно быстро при условии выбора технологии монтажа в соответствии с материалом покрытия.

Сплошной каркас

Как сделать обрешетку под мягкую кровлю из фанеры или ОСБ? Крепление листового материала осуществляется на саморезы. Также могут использоваться спиральные гвозди. ОСБ можно монтировать на кольцевые гвозди длиной 4,5- 7,5 см. Шаг между крепежом не должен быть больше 30 см. Головки гвоздей необходимо утапливать в толще материала. В противном случае они могут повредить кровельное покрытие.

Выполняя монтаж листового материала, стоит помнить, что между панелями нужно оставлять зазоры в 2 мм. В случае с плитами OSBэтот показатель повышается до 3 мм. Такая мера обусловлена способностью материалов набухать при повышении влажности. Если сложить листы вплотную, возможно коробление покрытия.

Когда укладывается фанера или ОСБ, стоит учесть, что листы должны монтироваться на 3 опоры минимум. Стыкуются они только на деревянных элементах. Шаг забивки гвоздей должен составлять 30 см.

Фанера крепится к коньку длинной стороной. При этом каждый элемент необходимо сместить на ½ длины относительно других.

Дощатый каркас

Дощатый каркас для мягких кровельных покрытий должен отличаться максимальной ровностью. Такого требования можно добиться, только если тщательно подбирать элементы по толщине. Крепятся элементы на оцинкованные гвозди. Их забивают возле каждой кромки в месте, где пересекаются стропила. Для исключения коробления кровли необходимо следовать таким правилам:

Расстояние между досками стоит делать не менее 3 мм.
Во время раскладки брусков стоит смотреть на годовые кольца на спиле. Монтаж всегда осуществляется округлостью вверх.
Дощатый каркас осуществляется от свеса к коньку.

Устройство обрешетки под мягкую кровлю выполняется довольно просто. Для этого следует определиться с материалами, рассчитать расстояние между досками первичной опалубки, а также учесть нагрузку на крышу. Только при учете таких показателей можно провести правильный монтаж кровли.

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Обустройство мягкой кровли имеет массу нюансов, требующих особого внимания. В частности, приходится тщательно продумывать конструкцию обрешетки, чтобы кровля могла реализовать свои достоинства. Достоинств, кстати, немало – мягкая кровля отлично выдерживает любые природные явления, довольно просто монтируется и позволяет создать практически любой экстерьер здания. В данной статье будет рассмотрено устройство обрешетки под мягкую кровлю и тонкости ее монтажа.

Материалы для обрешетки

Обрешетка под мягкую кровлю своими руками может обустраиваться из разных материалов, о которых нужно обязательно иметь представление. Существует немало подходящих вариантов разной степени эффективности и популярности, но при отсутствии опыта лучше всего выбирать самые распространенные материалы.

Чаще всего основа под мягкую кровлю обустраивается с использованием следующих материалов:

Обрезная струганная доска. Этот материал очень распространен, поэтому из него очень часто изготавливается обрешетка. При выборе досок нужно обратить внимание на их качество – при наличии сучков или иных дефектов лучше поискать доски в другом месте.
Деревянные бруски. Брусы из древесины тоже хорошо подходят для монтажа обрешетки. Важнейшим моментом, требующим внимания в случае с деревянными деталями, является их влажность – эта величина должна находиться на уровне ниже 20%. Кроме того, нужно учитывать возможность усыхания дерева, поэтому при покупке стоит брать элементы с небольшим запасом по габаритам.
Пленочные подкровельные или диффузные материалы. Для создания обрешетки используются материалы пленочного типа, которые позволяют увеличить тепло- и гидроизоляционные свойства готовой конструкции.
Кровельные прогоны. В конструкции крыши используются кровельные прогоны, улучшающие прочностные качества конструкции, а значит, повышающие надежность.
Фанера. Под мягкую кровлю часто устанавливаются элементы из качественной фанеры, что позволяет создать идеально ровную опорную поверхность. Поскольку сама фанера представляет собой монолитный материал, то в итоге получается сплошная обрешетка под битумную черепицу, не имеющая зазоров, негативно влияющих на герметичность крыши.

Для создания обрешетки можно использовать только качественные материалы с высокими эксплуатационными показателями – только в этом случае мягкая кровля будет находиться на достаточно надежной опоре.

Виды обрешетки для мягкой кровли

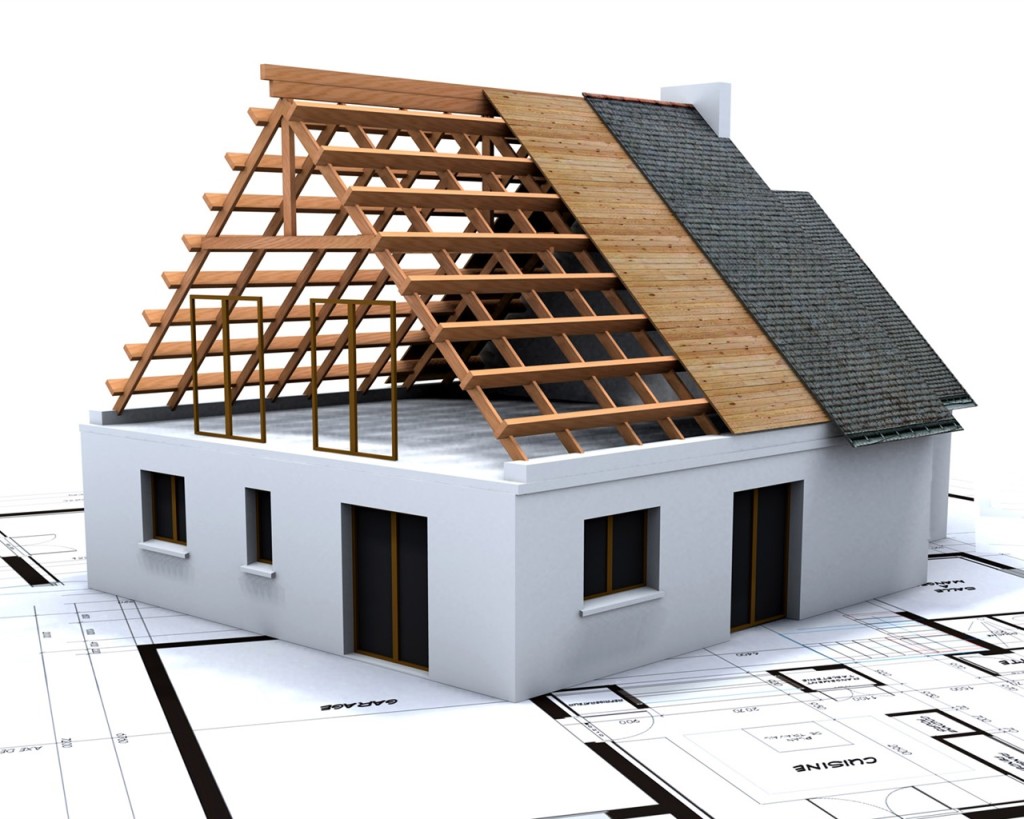

Обрешетка представляет собой элемент кровельной конструкции, обеспечивающий надежное основание для кровельного пирога. Данный элемент крыши состоит из досок, прибитых к стропильному каркасу.

Существует два основных вида обрешетки:

Сплошная . Обрешетка сплошного типа не имеет зазоров между досками, поэтому ее в подавляющем большинстве случаев используют для монтажа мягкой кровли.
Разреженная . Элементы данного вида обрешетки, в отличие от предыдущего, располагаются на некотором расстоянии, что позволяет снизить массу конструкции и снизить затраты на ее обустройство. Разреженная обрешетка используется для создания крыши из твердых кровельных материалов.

Стропильная система под мягкую кровлю может обустраиваться по нескольким технологиям. В случае с мягкой кровлей обычно используется комбинированная схема, согласно которой в первую очередь укладывается разреженная обрешетка, а уже к ней в дальнейшем крепятся плиты фанеры или ДСП. Такая конструкция крыши отличается высокой надежностью и энергоэффективностью.

Монтаж обрешетки для мягкой кровли - какой должен быть шаг

Технология монтажа обрешетки под мягкую кровлю предполагает последовательное выполнение следующих операций:

Первым делом необходимо установить деревянные бруски, начиная с нижней части и подводя их к несущим опорам крыши;
Самая нижняя доска обрешетки прибивается за карнизным свесом;
Следующий шаг – укладка подкровельной ленты вдоль конька крыши (полосы укладываются снизу вверх с небольшим нахлестом и фиксируются контробрешеткой);
Первый элемент обрешетки закрепляется на самом краю стропильного каркаса;
Вторая доска или брус крепятся на расстоянии около 30 см от первого элемента, после чего можно с шагом в 37 см (стандартное значение для укладки мягкой кровли) монтировать остальные элементы обрешетки;
Последняя доска обрешетки крепится к коньку гвоздями.

Элементы обрешетки должны располагаться строго горизонтально. Соблюдение технологии монтажа позволит создать предельно надежную обрешетку, которая без проблем будет выдерживать все расчетные нагрузки. Сам монтаж не отличается сложностью, но при отсутствии опыта выполнения строительных работ целесообразно будет воспользоваться услугами специалистов.

Устройство основы в зависимости от наклона кровли

Продумывая конструкцию обрешетки, необходимо учитывать угол наклона крыши для мягкой кровли , в зависимости от чего процесс монтажа будет меняться следующим образом:

Если угол крыши составляет менее 10 градусов, потребуется сплошная обрешетка, желательно из ОСБ под мягкую кровлю;
Если угол наклона крыши варьируется от 10 до 15 градусов, шаг установки элементов обрешетки может достигать 45 см, а в качестве материалов лучше всего подойдет комбинация брусов и ОСП под мягкую кровлю;
Если наклон кровли превышает 15 градусов, то шаг обрешетки под битумную черепицу можно увеличить до 60 см, а для ее обустройства стоит использовать брус сечением 45х50 мм. Если для основы используется плита ОСБ, индивидуально рассчитывается , учитывая размеры мягкой черепицы.

Также при монтаже нужно помнить о необходимости укладки дополнительных брусов в тех участках крыши, где проходят ендовы и конек.

Чтобы создать максимально прочную и эффективную обрешетку, лучше всего использовать калиброванные доски – за счет одинаковой толщины такие изделия очень легко стыкуются. Кроме того, доски дают возможность создать ровную конструкцию, которая сможет прослужить достаточно долго.

Расчет нагрузок на стропильную систему и параметров обрешетки

При создании обрешетки для мягкой кровли лучше всего выбрать значение шага крепления отдельных элементов, не превышающее 10 см – это позволит надежно уложить кровельное покрытие. Для сплошной обрешетки лучше всего использовать калиброванные обрезные доски, а при желании создать ровную и бесшовную конструкцию стоит обратить внимание на фанеру или ДСП. Чтобы конструкция получилась достаточно качественной, все используемые при монтаже материалы должны иметь влажность менее 20%.

Проектирую обрешетку и стропила под мягкую кровлю, нужно провести следующие расчеты:

Расчет нагрузки, оказываемой на крышу атмосферными осадками;
Расчет нагрузок, возникающих из-за собственного веса используемых материалов.

Когда результаты расчетов получены, можно определить остальные характеристики обрешетки. Например, если шаг обрешетки под мягкую кровлю составляет около 50 см, то минимальная толщина досок должна составлять 20 мм, а при шаге в 120 см потребуются материалы сечением не ниже 30 мм.

Мягкая кровля osb отличается от других конструкций отличной устойчивостью к биологическим факторам, но это не относится к деревянным элементам обрешетки. Чтобы защитить ее от негативных воздействий, стоит перед монтажом обработать доски антисептическим составом.

Монтаж капельника

При обустройстве мягкой кровли обязательно необходимо установить капельник. Данный элемент кровельной конструкции защищает ее от пагубного воздействия влаги. Капельник может иметь изгиб в пределах 100-130 градусов (точное значение зависит от наклона скатов крыши). Устанавливается этот элемент на край кровли таким образом, чтобы вода попадала в него и стекала вниз.

Капельник и его монтаж имеют следующие особенности:

Как правило, капельник изготавливается из оцинкованной стали, которая не подвержена воздействию влаги;
Для сохранения экстерьера нужно подбирать капельник соответствующего оттенка;
Чтобы обеспечить максимальную степень защиты крыши и фасада здания, стоит установить капельник вдоль всего периметра здания.

Заключение

Установка обрешетки – это обязательное условие при монтаже мягкой кровли. Технология монтажа достаточно проста, но имеет некоторые нюансы, требующие внимания. Если все рекомендации по обустройству обрешетки соблюдены, то кровельному покрытию будет обеспечена надежная и прочная опора.

Виды обрешётки под мягкую кровлю

Под мягкую кровлю делают сплошную обрешётку, иначе материал будет провисать в щелях между досками

ФК, которую рекомендуется использовать только для отделки внутренних помещений.
ФСФ, которую используют как для внутреннего, так и для наружного монтажа.

Типы сплошной обрешётки

При наклоне ската 5–10° можно использовать однослойный настил.
В диапазоне от 10 до 15° укладывается двойная обрешётка с шагом между нижними элементами 45–50 см. Для нижней обрешётки лучше использовать бруски сечением 50х50 мм.
Если угол ската превышает 15°, то шаг установки можно увеличить до 60 см.

Таблица: соотношение шага разреженной обрешётки с толщиной элементов сплошного настила

Как рассчитать количество материала для обрешётки под мягкую кровлю

Расчёт сплошной конструкции

Допустим, для обрешётки используется доска длиной 3 м и шириной 0,1 м:

Рассчитываем площадь одной доски: 3∙0,1=0,3 м².
На скат площадью 50 м² потребуется 50:0,3= 166,66 досок.
Округляем до ближайшего целого и добавляем запас в 10%: 167∙1,1 = 184 доски.

Расчёт разреженной обрешётки

Правила монтажа обрешётки под мягкую кровлю

Порядок укладки плоских панелей на разряжённую обрешётку:

По краям стропил натягивается бечёвка, определяющая границу свеса кровли. Привязывается она к двум саморезам, которые вкручены в два крайних стропила, расположенные на разных краях кровли.
Первый лист укладывается по внешнему краю первой стропильной ноги, при этом его смежный край должен точно проходить по бечёвке.
Первый лист сплошной обрешётки укладывается строго по краю стропильной ноги
Первый лист крепится саморезами длиной 50 мм по стропилам с шагом 20–30 см.
Таким способом собирается нижний ряд.
Нижний ряд укладывается со стыковкой панелей на стропильных лагах
Следующий ряд начинается с половины листа, поэтому одну панель надо порезать пополам.
Крепится половинка по стропилам, как и цельные листы, теми же саморезами с тем же шагом.
Второй ряд сплошной обрешётки начинают с половины плиты, чтобы следующие элементы крепились вразбежку с первым рядом
Дальше используются целые листы.
Третий ряд начинает собираться с цельной плиты.

Видео: как правильно укладывать доски в качестве элементов обрешётки

Сплошная обрешётка по разряженной

Контробрешётка под мягкую кровлю

Процесс сборки кровельной утеплённой конструкции состоит из следующих этапов.

Изнутри будущего чердака между стропилами укладывается утеплитель. Основное требование укладки - плотное прижимание теплоизоляционного материала к плоскостям стропильных ног, чтобы не образовывались мостики холода.
Утеплитель укладывается в пространство между стропильными лагами так, чтобы не оставалось даже минимальных зазоров
Поверх утеплителя укладывается пароизоляционная плёнка, которая крепится к стропилам металлическими скобами при помощи степлера. Плёнка укладывается рядами с нахлёстом, размер которого равен 10–12 см. Стык обязательно закрывается самоклеящейся лентой.
Плёнка пароизоляции укладывается с нахлёстом и крепится при помощи скоб
Далее работы переносятся на внешнюю часть стропильной системы, где поверх ног укладывается гидроизоляционная мембрана точно так же, как и снизу пароизоляция. Укладку надо начинать с нижней части карниза.
По стропилам устанавливаются и крепятся элементы контробрешётки, для чего используются саморезы по дереву длиной 70 мм. Шаг крепежа 40–60 см.
Для создания вентиляционного зазора вдоль стропил крепятся бруски, на которые укладывается горизонтальная обрешётка
Поперёк контробрешётки устанавливаются элементы обрешётки - доски. Они крепятся саморезы длиной 50 см.
Поверх обрешётки в шахматном порядке устанавливаются и крепятся фанерные листы или плиты ОСП. Шаг крепежа 20–30 см.

Видео: правила укладки на кровлю сплошной обрешётки

Кровельный материал на основе модифицированного битума относятся к мягкой кровле. Если Вы его выбрали для крыши своего дома, значит, пришло время узнать что такое обрешетка под мягкую кровлю. Статья станет путеводителем по вопросам о видах обрешетки под рубероид, мягкую черепицу, настилаемые покрытия в рулонах, и особенностях ее монтажа. Вы получите ответы на основные вопросы о том, какой толщины выбрать расходные материалы, что такое шаг обрешетки.

Источник tiu.ru

Из чего делают обрешетку

Основная проблема мягкой кровли кроется в названии: она гибкая, может провисать, если точки крепления находятся на большом расстоянии друг от друга, срок службы зависит от качества основания.

Материал подбирает так, чтобы он соответствовал требованиям, предъявляемым к обрешетке:

прочность достаточная для противодействия всем видам механических нагрузок (от веса кровельного материала, снега, действия ветра);

отсутствие сучков, трещин, выемок и любых других дефектов в пиломатериале, размер которых превышает 0,6 см;

элементы геометрически правильные , прямолинейные, без провесов;

возможность монтажа таким способом, чтобы крепежные элементы (гвозди, саморезы, кронштейны) не выступали над поверхностью ;

срок службы сравнимый с гарантийным сроком эксплуатации кровельного материала.

Источник svetlyi-dom.ru

Выдвигаемым запросам отвечают такие материалы:

Доска обрезная или шпунтованная шириной не менее 14 см высокого качества. Функциональность обрешетки во многом зависит от влажности доски: влажный пиломатериала начнет усыхать и коробится, что приведет к нарушении целостности кровли, появлению выпуклостей, разрывов;

Бруски из дерева , высушенного до влажности не более 20%. Размер брусков подбирается под шаг обрешетки;

Фанера – прочная, экологически чистая, простая в обработке, с достаточным уровнем износостойкости, гладкая и пластичная. Малый вес листов позволит установить кровлю на разных типах фундамента. Фанера под мягкую кровлю берется только влагостойкая, что указывается производителем при маркировке. Плюсом является бюджетная цена листов;

Плиты OSB плотные, прочные, влагоустойчивые, устойчивые к деформирующим нагрузкам. Из OSB получат ровную поверхность под кровлю, без перепадов высоты.

При выборе материла с древесиной в основе, обращают внимание на наличие пропитки антисептиками, антипиренами.

Виды обрешетки

Чаще всего, обрешетку делят на разновидности по двум основным способам монтажа:

Разреженный каркас . Части конструкции размещаются на стропилах с определенным шагом, между ними будет зазор. Без дополнительного покрытия мягкая кровля будет прогибаться, деформироваться. Твердая кровля укладывается прямо на разреженную обрешетку.

Сплошной настил . Стройматериал укладывается встык, с расстоянием не менее 2 мм для предотвращения вспучивания, скачков высоты. На таком основании просто разместить паро- и влагоизоляцию, утепление. Используют для монтажа крыши под мягкую кровлю.

В зависимости от назначения здания, климатических условий местности, где оно располагается, листы для сплошной обрешетки настилаются или прямо на стропила (однослойный настил), или на разреженный каркас (двойной настил).

Настил в один слой используют для построек, не требующих утепления, чаще хозяйственного назначения. Он выполняет быстро.

У двойного покрытия есть особые плюсы:

более устойчивое , долговечное;

между разреженным каркасом и сплошной частью формируется вентиляционный зазор ;

между стропилами и брусьями разреженной обрешетки укладывается теплоизоляционный материал .

К минусам относят дополнительный вес элементов каркаса, что необходимо учитывать при выборе типа фундамента.

Источник stroim-dom.radiomoon.ru

Обустройство однослойной конструкции из досок

Доска берется тесанная или шпунтованная. Ее ширина зависит от расстояния между стропами.

Порядок выполнения работ на готовой стропильной системе:

доски обрезаются по размеру;

монтаж начинается снизу;

крепятся элементы перпендикулярно стропилам и на них, с ориентацией вдоль конька;

выступающие детали крепления тщательно утапливаются в древесину;

стыки досок должны приходиться на места крепления к стропилам.

Древесина подвержена деформации при изменении температурно-влажностного состояния внешней среды. Чтобы настил из досок не коробился от температурных колебаний, между элементами оставляют промежуток до 3 мм.

Источник stroyinvest-market.ru

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Монтаж однослойной конструкции из щитов

Листы фанеры, плит OSB раскраиваются под размер кровли. Их толщина берется от 9 мм. Любой щитовой материал крепится к обрешетке в шахматном порядке, так, чтобы стыковочные швы соседних рядов не пересекались.

Устойчивость к прогибу листов напрямую связана с их толщиной. Более тонкие щиты должны иметь больше линий крепления, а значит шаг стропил минимальный. Толщина OSB для кровли указана в таблице:

Шаг крепления листа щитового материала к стропилам по линии соединения листов 15 см, по краям 10 см, по отдельным стропам – 30 см. Между листами создается зазор от 2 до 3 мм.

Источник reminform.com

Алгоритм формирования двухслойной обрешетки из досок

Первый слой формируется из доски толщиной от 25 мм, ширина которой варьируется в пределах от 10 см до 14 см. Материалом для разреженного слоя может служить брус.

Второй слой укладывается из досок толщиной 2-2,5 см шириной 5-7 см.

Порядок выполнения работ:

Бруски крепятся к стропилам параллельно коньку. Шаг обрешетки под мягкую кровлю первого слоя составляет 20-30 см;

Сверху укладываются второй слой – по диагонали, начиная монтаж от конька. Между досками оставляется зазор.

Двухслойная обрешетка со щитовыми материалами

Двойная обрешетка, в которой используются щитовые материалы наиболее практичный и функциональный вариант. Она обеспечит надежное основание под все типы мягкой кровли, но обычно ее применяют под мягкую черепицу.

Для качественного обустройства такого вида двойной обрешетки используются такие материалы:

Пароизоляционная мембрана . Она выполняет защитную функцию от «парникового» эффекта, создаваемого внутренним теплом здания.

Утеплитель . Самый бюджетный и распространенный вариант – минеральная вата. Толщина подбирается в зависимости от климатических условий, общих требований к теплоизоляции крыши. Ширина кусков утеплителя не должна быть меньше/больше шага стропил.

Брусья/доски для первого разреженного слоя размером 5х5.

Пародиффузионная мембрана защищает изоляционные слои крыши от влаги, пыли, разрушения.

Фанера , плиты OSB.

Источник remontcap.ru

Устройство крыши под мягкую черепицу складывается из нескольких этапов:

Укрепление пароизоляции к стропилам с внутренней стороны крыши. Укладка производится полосами с наложением друг на друга и на стены.

Покрытие пароизоляции утеплителем . В зависимости от требуемого уровня утепления настилается один или несколько слоев. Швы второго и последующих слоев располагаются в шахматном порядке относительно первого, друг друга. Чтобы утеплитель не скользил, его фиксируют опорными досками, прибиваемыми со стороны чердака.

При необходимости на первый слой утеплителя набивается обрешетка из брусков . Получившиеся ячейки заполняются теплоизоляцией толщиной, равной высоте бруса.

Покрытие пародиффузионной мембраной . Полосы материала укладываются внахлест в 10 см друг на друга, крепятся степлером. Герметичность стыков можно усилить с помощью специального скотча, герметика.

С помощью досок/брусков делается разреженная обрешетка , которая также необходима для создания вентиляционного канала. Шаг крепления – 30 см.

Сверху накладывается щитовое покрытие . Определение, какой толщины OSB на крышу под мягкую кровлю взять зависит от шага первой обрешетки. Но она не должна быть меньше 9 мм. Крепятся листы вразбежку с зазорами до 10 мм.

Вся многослойная система укрепляется карнизными планками.

Источник tehno-mashina.ru

Важные моменты

Толщина материала для обрешетки должна быть достаточной, чтобы выдержать без критической деформации вес кровельного материала, массу осадков. При этом вес самой обрешетки не должен значительно увеличивать фундаментную нагрузку. Параметры расходников зависят еще и от конструкции стропильной системы.

Это значит, что на этапе проектирования необходимо учесть параметры не только мягкой черепицы, но и обрешетки.

Видео описание

Из видео можно узнать, как правильно сделать обрешетку крыши

Заключение

Грамотный монтаж обрешетки под мягкую кровлю требует не только знания теории, но и некоторых практических навыков. Для выполнения этой работы, лучшим вариантом будет обратиться к профессионалам, которые сделают работу качественно и с гарантией.
