Приступая к строительству мансарды, необходимо иметь хороший проект. Вид кровли должен гармонично сочетаться с видом всего здания. Выбирая конструкцию верхнего этажа, необходимо выяснить, как устроена стропильная система мансардной крыши, каков ее шаг. Конструкция стропильной системы является основой кровли. Важными являются все узлы, опоры, расстояние между ними, материал и ограждения. Это опорный скелет кровли, определяющий ее надежность и долговечность, кроме того, стропильная система позволяет выполнять ее прямую функцию – защищать от непогоды. Если планируется строить мансарду своими руками, необходимо подобрать не очень сложную схему конструкции. Стропильная система во многом зависит от того, какой тип кровли будет выбран, какой шаг стропил и какой вид мансардной крыши будет предпочтительным. Проект должен содержать расстояние между стропилами, шаг расположения балок, учитывать как собственный вес кровли, так и нагрузку, вызванную природными осадками. Кроме того, все узлы должны быть устойчивы к перепадам температур.

Виды мансардной крыши

Система стропил и узлы для различного вида мансардных конструкций имеют свои отличия. При этом конструкция должна быть не очень тяжелой, дабы не нагружать стены здания, надежной и прочной, а шаг стропил оптимальным. По видам мансардные кровли бывают:

• Двухскатными, с двумя скатами по сторонам.

• Ломаной, состоящей из двух или более скатов с различными углами наклона.

• Вальмовой, где два или больше ската имеют треугольную форму.

• Полувальмовая, с торцевыми скатами расположенными примерно на расстоянии половины высоты.

• Купольная, для зданий, имеющих многоугольную или круглую форму.

• Сводчатая, имеющая форму дуги в разрезе.

Тип кровли подразделяется на вентилируемые и не вентилируемые конструкции. В зависимости от климата выбирается строение того или иного типа. Для влажных климатических зон с большим количеством осадков предпочтительнее строить вентилируемые кровли. В подобных крышах слой воздуха между кровельным материалом и изолятором выполняет дополнительную предохраняющую функцию. Не вентилируемая, ломаная больше подходит для сухого климата.

Особенности мансардной крыши

Характерными особенностями мансардной кровли, в отличии от стандартных крыш является воздействие на конструкцию не только снаружи, но и изнутри. Внешние в виде осадков и ветра и внутренние в виде конденсата, возникающего из-за разницы температур в помещении и на улице. Поэтому конструкция верхнего этажа и стропильная система должны иметь дополнительную пароизоляцию и теплозащиту – слои материала, уложенные на некотором расстоянии между собой. Для дополнительной теплоизоляции, как правило, используется минеральная вата, вместе с влагонепроницаемым материалом и гидроизоляцией на кровле они образуют хорошую защиту. Небольшое расстояние между слоями даст вентиляцию кровле.

Как правильно устанавливать теплоизоляцию и гидроизоляцию

Правила для стропильных систем

При строительстве мансардной кровли необходимо четкое соблюдение норм и рекомендаций касающихся конструкций системы стропил и их шага. Основные из них:

• Брус или доску для изготовления стропил следует выбирать из древесины высокого качества и хорошо просушенной (с влажностью не более 15%).
• Размер стропил следует выдерживать не менее 100х100 мм в сечении.
• Не допускается врезка балок в нижний венец, это может ослабить конструкцию.
• Обязательно обработать огнезащитным составом и антисептиком все узлы из дерева, для предотвращения грибка и гниения.
• Угол наклона стропил от 30 до 60 градусов.
• Крепления стропил осуществляются металлическими уголками или металлическими скобами и специальными гвоздями, обвязка производится проволокой.

• Высота стропильной системы варьируется 2.5-3.5 метра, а ломаная конструкция допускает высоту до 4м.

• Особо тщательно следует проектировать и просчитывать узлы и оконные проемы, шаг стропил, т.к. после монтажа стропил изменить параметры мансардных окон будет сложно.

Материалы стропильной конструкции

Стропильная система мансардной крыши может строиться из различных материалов. Современная промышленность позволяет использовать не только дерево, но и облегченные металлические балки и узлы. Самые распространенные это:

• конструкции из металла;

• железобетонные конструкции, применяемые в основном для промышленных зданий;

• деревянные конструкции;

• комбинированные конструкции.

Определять материал следует исходя из конструктивных параметров здания, его размеров и применения. Металлические и бетонные стропильные системы, как правило, используются на зданиях промышленного назначения. В частных и небольших по размеру домах чаще предпочитаются деревянные конструкции. Дерево легче обрабатывать, конструкция кровли не такая тяжелая, стропильная система из дерева легче монтируется и намного экологичнее.

Расчет стропильной системы

Чтобы кровля прослужила долго, надежно выполняла свои функции и не требовала постоянного ремонта, необходимо проделать точные расчеты перед началом строительства. Следует учесть собственный вес кровли, зависящий от ее материала, количество осадков и нагрузки ветра. В соответствии с расчетами выбирается тип стропильной конструкции и шаг установки стропил. Перечислим основные разновидности стропильных систем:

• висячая;

• система стропил ломаной крыши;

• наслонная система;

• комбинированная.

Расчеты для систем с наклонной конструкцией, ломаной кровли легче и быстрее, чем для висячих стропил. Наиболее распространёнными являются комбинированные стропильные конструкции скатных крыш. Рекомендуется расчет сложных стропильных систем поручить профессиональным проектировщикам. Расчет с помощью сложных формул и коэффициентов должен дать значение нагрузки на один метр квадратной стропильной системы. Для жилых домов нормативная средняя нагрузка равняется 50 кг на м².

Расчетная схема стропильной системы

Обрешетка и мауэрлат

Конструкция обрешетки напрямую связана с видом кровельного покрытия. Для мягких видов покрытия (например, ондулин) обрешетка должна быть сплошной. При использовании шифера, металлочерепицы или профнастила, доски на обрешетке следует располагать на расстоянии 25-40 см. Для изготовления обрешетки, обычно, используется обрезная доска толщиной 40-50 мм. Если крыша устроена с малым уклоном, следует установить снегозадерживающие конструкции.

Для каменных строений распространена такая часть стропильной системы как мауэрлат. Его задача скомпенсировать часть нагрузки стропил на стены дома. Кроме того, мауэрлаты соединяют конструкцию крыши и здания. Как правило, крепится мауэрлат при помощи анкеров на бетонный пояс поверху стен. В небольших деревянных домах из бруса или рубленых роль мауэрлата может выполнять последний венец.

Опоры стропильной системы

Устройство стропильной системы мансардной крыши отличается креплением на мауэрлате:

• В деревянных домах из бруса мауэрлат может фиксироваться на верхнем венце.
• В домах, имеющих каркас, опираться стропила могут на верхнюю обвязку.
• В домах из кирпича и камня опорой является нижний венец.

Важно! Во всех случаях необходимо обязательно гидроизолировать опорные балки. Для этого, как правило, применяется гидроизоляторы рулонного типа .

В случае монтажа лежней на столбах, размеры столбов должны равняться 100х145 мм ± 5 мм. Если лежень монтируется на стене или на перекрытии, между ними можно установить узкую доску. Лежень можно не использовать для четырехскатной кровли, если используются балки без крышных подкосов.

Монтаж

Вкратце приведем порядок, в котором устанавливаются стропильные системы скатных крыш. Начинать следует с монтажа мауэрлата, на который будет опираться стропильная система. Изготавливается он из бруса размером, примерно 10х15 см и принимает на себя нагрузку стропил. Под брус заводится гидроизоляция в виде рубероида или аналогичного материала. Фиксация мауэрлата производится шпильками или с помощью цементного раствора.

В случае если крыша имеет ломанную или комбинированную конструкцию, наиболее распространенной формой фермы является п-образная. Рекомендуется монтаж таких ферм производить внизу, после чего поднимать и устанавливать на крыше. Каркас собирается из доски 5х15 см или бруса 10х10 см и монтируется на крыше на расстоянии 0.5-2 метра. Дистанция между фермами определяет нагрузку, которую должна выдерживать кровля. Чем меньше расстояние между стропилами, тем большую тяжесть выдержит конструкция. Наиболее распространенными являются треугольные фермы.

Важно! Первыми следует устанавливать крайние фермы, соединив их коньком. Конек с помощью уровня выравнивается по горизонтали, после чего можно ставить промежуточные фермы.

Подобная конструкция с П-образными фермами является оптимальной при ширине кровли не более 6 метров. Для крыш превышающих этот параметр рекомендуется конструкция с дополнительной центральной опорой из бруса. Стропильные ноги и фермы в верхней части между собой соединяются горизонтальными балками. Для изготовления надежной и прочной стропильной системы мансарды, следует использовать хвойные сорта древесины. Брус, хороший просушенный и ошкуренный, тщательно проверяем на наличие сучков на всех элементах и выбраковываем. Крепеж осуществляется металлическими уголками, скобами на равном расстоянии и накладками.

Устройство стропильной системы крыши

Мансарда – это то помещение в вашем доме, которое может нести самую разнообразную функциональную нагрузку: от мастерской и кабинета, до спальни и гостиной. Обустройство мансарды вам обойдется гораздо дешевле, чем полноценного второго этажа. Да и технология ее строительства более доступна к исполнению.
В данной статье рассмотрим виды мансард, а также этапы возведения мансарды своими руками.

Мансарда представляет собой помещение, ограниченное снизу межэтажным перекрытием, а сверху и по бокам скатами крыши. В зависимости от формы скатов мансарды могут быть:

• одноуровневые симметричные с двускатной крышей (а,б);
• одноуровневые симметричные с ломанной крышей (в);
• одноуровневые несимметричные (г);
• двухуровневые ассиметричные (д).

Стропильные конструкции мансардных крыш

Если же ее нет, или отстояние стены от края мансарды составляет более 7 м, монтируются стропила висячего типа. Они слагаются из верхней части ската крыши, а внизу ограничены потолочными балками мансарды.
Монтаж стропильной системы является первым этапом возведения мансарды. Поэтому перед началом ее монтажа следует просчитать и учесть все тонкости данного строительства. Например, возможность обустройства мансардного этажа взамен уже имеющегося чердачного помещения, будет зависеть от качества подстилающей поверхности, от типа фундамента и его несущей способности, а также от состояния всей постройки в целом.

Однако, прежде необходимо ознакомиться с терминологией, представленной на строительных чертежах.

Этапы строительства стропильного каркаса

Вначале укладывается верхний брусок, который может быть сечением 0,1х0,1 м, а лучше 0,15х0,15 м. К стойкам он крепится спецгвоздями, железными скобами или саморезами. Данный брусок являет собой подстропильную раму.

1. Производим монтаж мауэрлата. Именно этот элемент является «фундаментом» всей крыши. Он препятствует опрокидыванию кровли при сильном порывистом ветре, а также перекладывает нагрузку с мансарды на несущие стены дома. Для монтажа мауэрлата используют: доски (толщина не менее 5 см) и брусья (с минимальным сечением 10х15 см). Брусья выкладываются по периметру всей кровли и крепятся к стене длинными саморезами или металлическими скобами (а лучше и тем и другим одновременно). Не лишним будет и еще один метод крепления мауэрлата к стене – с помощью толстой проволоки, которая заблаговременно монтируется в верхний ряд кирпичной кладки стены. Помните, что чем крепче вы свяжете мауэрлат и стену, тем прочнее будет вся конструкция мансарды. И еще: под брусья мауэрлата необходимо проложить слой гидроизолятора, а сами доски или брусья обработать антисептиком и гидроизолирующей пропиткой.
2. , которые чаще всего приобретают уже готовыми (хотя их при желании можно изготовить и своими руками). Перед тем, как монтировать эти элементы конструкции, необходимо на мауэрлат нанести метки, которые будут указывать место крепления ноги (принятое расстояние между ногами составляет 15 см). Нанесение меток упростит и ускорит осуществление данного этапа.
3. Укладываем краевые стропила к фронтону. Особое внимание следует уделить тому факту, что край фронта и верх стропила должны составлять одну линию. Кроме того обратите внимание на качество доски, используемой под стропила: она должна быть без особых браков (в норме не более 3 изъянов на 1 м), толщина – около 4 см, ширина – около 15 см. После того, как краевые стропила установлены, они соединяются уровневой веревкой, по которой монтируются все остальные стропильные ноги.
4. Пришло время объединить все стропноги воедино. Делается это по верхней точке всех стропил с помощью прогона. Затем производится монтаж коньковой балки, которая, в принципе, не является обязательным элементом каркаса (ее возводят в том случае, когда крыша длиннее 7 м).
5. Не забудьте, что на этапе возведения стропильной конструкции нужно заложить оконные рамы под мансардные окна.
6. Если крыша ниже 7 м, то в верхней части стропил монтируют растяжки, которые выполняют двоякую функцию: служат потолочными балками будущей мансарды, укрепляют каркас мансардной кровли.

Стропильная система готова. Остается только произвести обрешетку, закрепить гидробарьерный материал, уложить слой утеплительного материала, а также кровельного. Мансардная крыша готова. Приступаем к внутренним работам, о которых поговорим ниже.

Важность утепления мансардных крыш неоспорима, т.к. стены мансардного помещения составляют единство с мансардной крышей, либо максимально к ней приближены. Из-за этого зимой помещение мансарды быстрее промерзает, а летом значительно нагревается.

Укладку минваты производят в межстропильное пространство. В связи с этим базовые листы утеплителя раскраивают под размер зазоров между стропил. Укладываются листы минваты на заблаговременно уложенный слой пароизолятора, а поверх листов крепится слой гидропароизолятора. В этой многослойной конструкции образуются воздушные зазоры, располагаемые между слоями пароизолятор-минвата и минвата – гидропароизолятор. Эти воздушные каналы в последствие будут способствовать вентиляции всей конструкции, а потому их необходимо открытыми вывести в зоне конька. Это улучшит качество утепления.

Утепляя мансарду, помните, что от качества утепления и наличия вентиляции будет зависеть микроклимат мансардного помещения и комфорт вашего там пребывания.

Строительство мансарды - очень важный процесс, который выполняется как на этапе проектирования всего дома, так и после его возведения. Данное помещение обеспечивает его хозяев дополнительными квадратными метрами жилого пространства. Об особенностях возведения мансарды рассмотрим далее.

Строительство мансарды: проект и его разработка

Мансарда - довольно сложная в возведении часть здания. Предпочтительнее проектировать ее на этапе строительства самого дома. Потому что, строительство жилой мансарды уже на готовом здании не всегда представляется возможным. Прежде всего, из-за того, что мансардное помещение обладает немалым весом, и потому нагружает фундамент.

Возведение мансарды состоит из определенного рода этапов, таких как:

• строительство мансарды чертежи;
• демонтаж старых кровельных материалов, в том случае, если мансарда возводиться на уже готовом здании;
• укрепление стен на верхнем этаже, укрепление фундамента, при необходимости;
• возведение стен мансардного помещения;
• возведение кровли, ее утепление, гидроизоляция и отделка;
• монтаж оконных конструкций;
• внутренние отделочные работы.

Соблюдение всех технологических нюансов в возведении мансарды, позволит получить надежное и долговечное здание.

Первый и самый важный этап - составление проекта мансардного помещения. На данном этапе следует учесть такие особенности как размеры помещения, материал, используемый при его возведении, кровля и уровень ее уклона и множество других нюансов.

Существует три способа проектирования мансарды. Первый - самый бюджетный, составление проекта вручную. Однако, для проведения данной операции необходим минимальный опыт проектирования. Второй способ - использование готовой проектной документации, однако, не факт, что чей-то проект мансарды полностью подойдет для вашего дома, поэтому все же придется внести в него некоторые коррективы. Третий способ - обратиться в специализированные организации, которые за кротчайшие сроки помогут составить для вас проект мансарды, который идеально подойдет именно для вашего дома.

В процессе самостоятельного проектирования следует учитывать стеновые нагрузки на здание, его внешний вид и отделочные материалы, используемые как внутри, так и снаружи помещения. Кроме того, в обязательном порядке следует учесть нагрузку от здания на фундамент, возможно потребуется его укрепление. Если мансарда будет слишком тяжелой, то существует риск деформации или появления трещин в доме.

Специалисты помогут вам подобрать оптимальные строительное материалы, которые с одной стороны обеспечат мансарде долговечность в эксплуатации, а с другой стороны - помогут снизить ее нагрузку на основание всего здания.

Кроме того, после составления проекта, следует его согласование со специальными государственными учреждениями. При наличии грамотного проекта, данный процесс пройдет довольно быстро.

Строительство мансарды своими руками в доме

Предлагаем ознакомиться с вариантом строительства мансарды в уже построенном и сданном в эксплуатацию жилом доме. В таком случае, в первую очередь следует демонтировать старую кровлю. Таким образом, удастся расширить подкровельное пространство, и увеличить безопасность сооружаемого здания.

Для демонтажа кровли необязательно нанимать специалистов, все работы можно произвести своими руками. Для этого, сначала следует избавиться от внешнего кровельного отделочного материала. Далее необходимо полностью снять обрешетку и стропильную систему.

После этого, необходимо укрепить стены на смежном этаже, так как мансарда будет оказывать на них определенное давление. Конструктивные особенности мансарды оказывают давление не только на поверхность основания здания, но и на его стены. Поэтому, прежде всего, перед возведением мансарды необходимо укрепить стены, близ лежащие к ней. Для этого, следует воспользоваться специальными расчетами, согласно которым выполняется данный процесс и определяется уровень прочности старых стен.

Следующий этап - утепление и гидроизоляция пола мансарды, который также является потолком на предыдущем этаже. С помощью данный действий удастся обеспечить здоровую атмосферу в помещении. Для утепления мансарды можно использовать различные теплоизоляционные материалы в виде пенопласта, минеральной ваты и т.д.

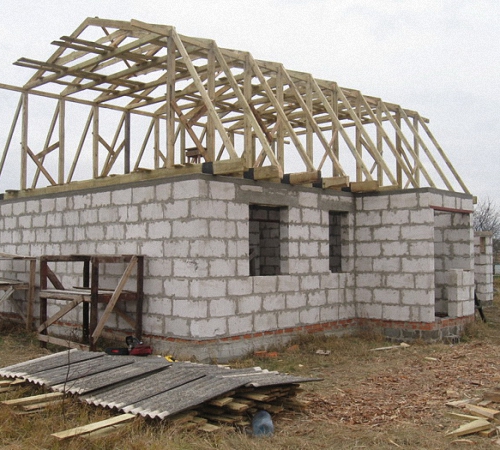

Строительство мансарды фото:

Далее следует процесс возведения стен в мансардном помещении. Стены изготавливаются в соотношении с проектом, разработанным заранее. Чаще всего, для возведения стен используют дерево или брус. Для утепления мансарды рекомендуется использовать минеральную вату или пенополистирол. Выбирая материал для внешней и внутренней отделки стен, старайтесь отдавать предпочтение материалам с высоким уровнем пожарной безопасности.

Следующий процесс - возведение кровли. В данном случае, расчет правильного угла наклона кровли очень важен. Так как слишком пологая кровля будет отрицательно сказываться на удобстве эксплуатации мансардного помещения. Учтите, что кровля должна быть качественно гидроизолирована, так как при наличии малейших утечек на ее поверхности, влага попадает в мансарду.

Кроме того, форма кровли должна быть максимально простой, наличие ломанных и фигурных элементов только усложнит процесс их возведения. Также немаловажным является вопрос утепления мансардного помещения. Для этих целей используют разного рода строительные материалы. Выбирая утеплитель для мансарды старайтесь отдавать предпочтение материалам которые не впитывают влагу, отличаются стойкостью к морозу, перепадам температуры и грызунам. Кроме того, теплоизоляционный материал не должен пропускать тепло из помещения.

Лучше всего остановиться на проведении внутренних теплоизоляционных работ. Для его формирования выполните ряд действий:

• установите отделку в виде гипсокартонного или фанерного основания;
• сформируйте слой пароизоляции, для этих целей используют специальные пленки;
• уложите теплоизоляционный материал - идеальное решение - минеральная вата;
• обеспечьте должную гидроизоляцию кровли с помощью специального рода мембран;
• уложите внешний отделочный кровельный материал.

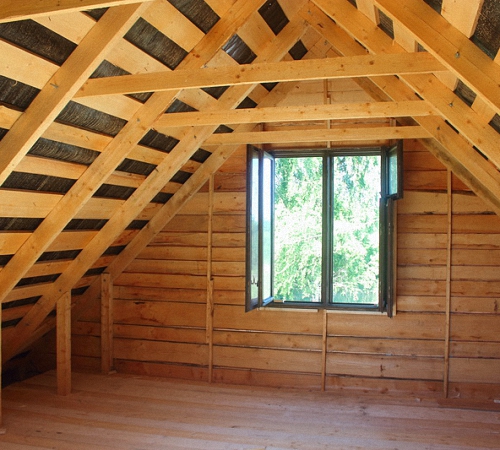

Для возведения кровли также потребуется установить стропильную систему, монтировать обрешетку, шаг установки которой зависит от типа кровельного материала. После завершения установки кровли следует монтировать окна.

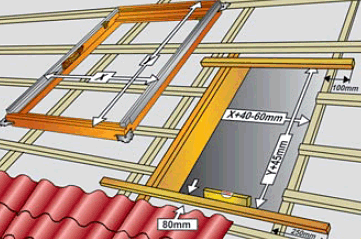

Для того, чтобы обеспечить качественное освещение в помещении следует установить в нем несколько окон, размер которых напрямую зависит от размера самой мансарды. Окно в потолке мансарды должно быть высококачественным. Оно должно отличаться стойкостью перед атмосферными осадками, ветром, перепадами температуры. Кроме того, с помощью оконных конструкций обеспечивается качественное проветривание мансарды.

Дальнейшие действия по строительству мансарды связаны с проведением внутренних отделочных работ, организацией отопления, оформлением и дизайном помещения. Четкое соблюдение всех рекомендаций по строительству мансарды поможет обеспечить длительную эксплуатацию данного помещения.

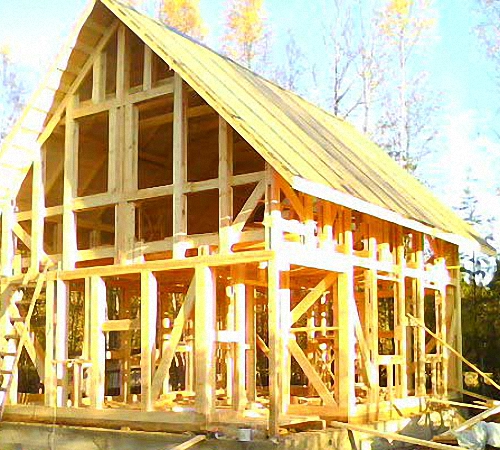

Технология строительства каркасной мансарды

Каркасная мансарда - отличное решение для любого дома, гаража и даже бани. Среди преимуществ мансард каркасного типа отметим:

• легкость конструкции, поэтому она не нагружает основное здание, отсутствует необходимость в дополнительном укреплении стен и основания;
• доступная стоимость мансарды - по сравнению с каменными ее вариантами;
• высокий уровень теплоизоляции и звукоизоляции;
• возможность сооружения мансарды практически любой формы и конфигурации;
• простота выполнения строительных работ, так как материалы для сооружения довольно легкие и для поднятия их на поверхность дома не потребуется специальная техника.

Сооружение каркасной мансарды позволяет получить готовое здание с отличными тепло- и звукоизоляционными показателями. Кроме того, кровля останется в полной сохранности, а полезная площадь помещения значительно увеличиться.

Более простой процесс - строительство мансарды на еще не возведенном здании. Возведение мансарды на уже готовом доме требует демонтажа старого кровельного перекрытия. Начинать работу следует с изучения характеристики почвы на участке и определения несущих способностей фундамента. Если фундамент не способен выдержать мансарду, то потребуется произвести ряд работ, направленных на его укрепление.

Далее следует осмотреть стены дома на их подверженность дополнительным нагрузкам. В таком случае, при необходимости необходимо укрепить стены. После этого, демонтируется старая кровля и укрепляется потолочное перекрытие.

Строительство деревянной мансарды состоит из таких этапов:

• изготовление каркасной системы;
• установку стен;
• выполнение утепления стен мансарды;
• монтажные работы, связанные с установкой кровли;
• отделка мансарды кровельными материалами и утепление кровли;
• внутренняя отделка мансарды.

Кроме того, строительство мансарды подразумевает монтаж оконных и дверных конструкций, изготовление и установку лестницы и т.д.

Для того, чтобы выполнить строительство мансарды из бруса следует подготовить обрезную доску, фанеру, саморезы и непосредственно сам брус. Каркасное сооружение должно быть по высоте удобным для передвижения среднестатистического человека. Оптимальное значение высоты мансарды составляет минимум два метра. Высота коньковой зоны должна составлять около 350 см.

Проще всего собрать каркас на земле, а затем поднять его на крышу. Верхний брус или каркасная рама будет выполнять роль пода в мансарде. Для фиксации каркасной конструкции на поверхности дома используют специальные плиты или фанеру. Таким образом удается получить специальную платформу. Узлы и качество крепления зависит от материала, из которого изготовлены стены мансарды. Для соединения бруса в верхней части конструкции используют саморезы. После изготовления каркасных стен следует теплоизолировать и гидроизолировать кровлю После этого, выполняется внешняя и внутренняя обшивка стен, монтируются окна и двери, проводятся внутренние отделочные работы.

Планируя мансарду следует тщательно проанализировать общее состояние основного здания. Мансарда может быть одним помещением или будет состоять из нескольких комнат. На этапе проектирования также следует учесть конструкцию и форму окон, а также место их расположения.

Мансарда должна быть сооружена из легких, но в тоже время прочных материалов. Так как материалы должны легко подниматься на кровлю и оказывать на основание здания минимальную нагрузку.

Самые оптимальные материалы для возведения мансарды - дерево или профиль из стали. Мансарда из камня или бетона будет нагружать основное здание. Материалы для отделки кровли также должны быть легкими, но в то же время прочными и надежными. Предпочтительно использовать для отделки кровли битумную черепицу или штучный металл. Для внутренней отделки стен и для их выравнивания рекомендуем использовать гипсокартон.

Так как мансарда находится выше основного здания, она в большей степени соприкасается с холодным воздухом. Поэтому, следует обеспечить должную теплоизоляцию данного помещения. Нагретый воздух в помещении не должен проникать через утеплитель. Кроме того, для того, чтобы в помещение не попадала влага, необходимо обеспечить его гидроизоляцию.

В соотношении с конструктивными особенностями мансарды, она состоит из системы стропил, которая устанавливается с соблюдением шага в шестьдесят сантиметров. Для заполнения промежутков между системой стропил, рекомендуется во внутрь их устанавливать теплоизоляционные материалы, такие как минеральная вата. Возможен вариант укладки утеплителя в один, два и даже три слоя. Для расчета суммарной толщины теплоизоляционного материала, следует учесть общий коэффициент тепловых потерь в помещении. Для защиты кровли изнутри помещения, следует установить пароизоляцию. Далее следует отделать кровлю с помощью гипсокартона, вагонки или отделочных панелей.

Не забудьте оставить вентиляционный зазор, основной функцией которого будет избавление от лишней влаги в подкровельном пространстве. Ширина данного зазора напрямую зависит от типа кровельного материала. С внешней стороны теплоизоляционного материала следует установить паропроницаемую ветровую защиту.

Отличным пароизоляционным материалом является пленка из полиэтилена, пергамин или рубероид. Изоляция укладывается с соблюдением нахлеста в 15 см. Для проклеивания швов используется строительный скотч. Учтите, что фольгированная гидроизоляция укладывается фольгированным покрытием во внутрь помещения. Таким образом, фольга будет отражать тепло, которое исходит из помещения.

Строительство мансарды видео:

Мансардная крыша даёт возможность существенно увеличить суммарную жилую площадь, при этом вложения финансовых средств будут минимальными. Наиболее распространенным вариантом является двускатная ломаная конструкция, которую несложно соорудить самостоятельно.

Как сделать мансардную крышу самостоятельно

Под мансардной крышей можно обустроить комнаты для жилья. Форма постройки может быть разной, однако в большинстве случаев мансарда обустраивается под крышей с двумя скатами. Оптимальным решением, которое позволяет получить существенную площадь жилого пространства, является ломаная конструкция.

Ломаная крыша является оптимальным вариантом для обустройства мансарды

Чертежи и расчеты крыши мансардного типа

Первым делом стоит определиться со схемой каркаса. Стропила могут быть наслонного или висячего типа. Наслонные опираются на стенки здания. Они монтируются в конструкциях, где расстояние между стенками меньше 6,5 м. Висячие стропила ставятся на кобылки и мауэрлат. Если ширина пролётов будет большой, то систему стропил понадобится усилить вспомогательными связками.

Основным условием комфортного возведения мансарды является уровень потолков - он должен быть выше 2,5 м. Чтобы обеспечить подобную высоту, линия излома должна размещаться на высоте более 2,8 м с учётом толщины слоя материала для утепления и обшивки конструкции. Также важно учесть толщину пола.

Пример чертежа можно увидеть на изображении:

Минимальная высота потолков мансардной крыши составляет 2,5 м

Чтобы рассчитать предполагаемые нагрузки от снега, понадобится применить данную формулу: S = Sg x µ, где S - нагрузка от снега, Sg - вес покрова снега на 1 м 2 площади, µ — значение, которое зависит от уклона крыши (1,0 - для плоской конструкции с наклоном в 25°, 0,7 - для конструкции с наклоном 25–60°).

Параметры Sg и Wo можно найти в соответствующих СНиП, в разделе «Системы стропил». Если крыша имеет крутой склон, то нагрузку от снега можно не учитывать.

Устройство крыши

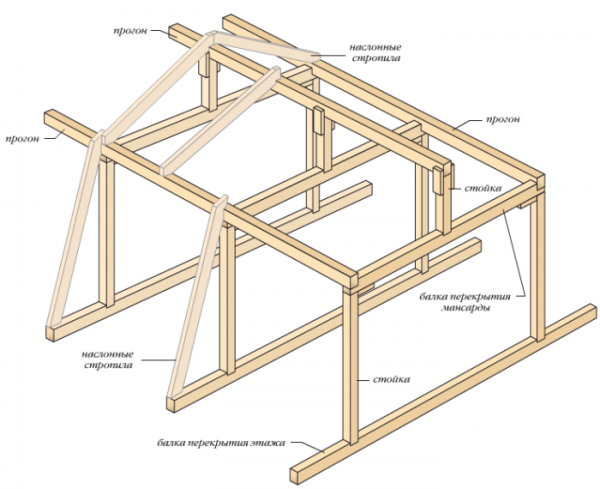

Каркасная конструкция включает в себя такие детали:

• мауэрлат - опорный брусок, который передаёт нагрузку от стропил стенкам постройки;
• стойки - опорные детали, которые поддерживают систему стропил в вертикальном положении;
• балки перекрытия - планки, которые образуют половину мансарды и потолок нижнего этажа;
• стропила - рейки, которые образуют главный контур крыши;
• прогоны - горизонтальные опорные детали для стропил;
• обрешётка - рейки или фанерные листы, которые предназначаются для укладки материала для кровли;
• кобылки - планки, которые крепятся вдоль оси в нижней части стропильных ног.

Каркас состоит из мауэрлата, стоек, прогонов, балок перекрытия и других элементов

Ломаная крыша имеет отличия от обыкновенной конструкции с двумя скатами. Отличие в том, что скаты, которые размещены друг напротив друга, имеют особую форму: они образуют не ровную линию, а состоят из нескольких скатов, которые скрепляются один с другим под тупым углом. Конструкция также бывает симметричной.

Крайняя часть стропил в основном выставляется под углом порядка 60°. Стойки для опоры, которые придерживают стропила, образуют каркасную конструкцию внутренних стенок. Верхняя часть стропил монтируется под маленьким углом, он может быть от 15 до 45°. Это даёт возможность уменьшить расход материалов, при этом сохранив функциональные свойства крыши и стойкость к нагрузкам от снега.

Вертикальные стойки, которые упираются в планки перекрытия, прогоны и скрепляющие их ригеля, образуют параллелепипед. Конструкция ограничивает габариты мансарды изнутри. Чтобы придать изделию дополнительную жёсткость, следует установить подкосы между рейками перекрытий и нижними стропильными ногами.

Если пролёт крыши более 8 м, то понадобится установить подкосы

После монтажа верхних элементов для фиксации фермы и исключения провисания ригелей следует установить подвесные опорные элементы - бабки. Для вспомогательной фиксации нижних стропильных ног их надо стянуть со стойками при помощи прихваток. Скрепление деталей производится при помощи гвоздей и болтов.

Этапы самостоятельного сооружения мансарды

Если принято решение изготавливать подобную конструкцию самому, в проекте важно предусмотреть применение таких материалов:

• материал для кровли;
• пароизоляция;
• гидроизоляция;
• материал для утепления.

Выбор утеплителя влияет на такой параметр, как шаг стропил. Чтобы уменьшить количество теплоизолятора, лучше всего размещать стропила так, чтобы плита или мат плотно вошли между ними. От выбора материала для покрытия кровли будет зависеть тип обрешётки и её шаг. Уделить внимание нужно не только выбору качественного материала для утепления, но и созданию эффективной вентиляционной системы.

Вентиляция обустраивается путём подготовки технологических зазоров

Строительство системы стропил нужно проводить с применением пожаробезопасных материалов. Все детали следует обработать средствами огнезащиты. Понадобится подготовить такие элементы:

• деревянные бруски сечением от 100х50 мм;
• рейки 50х150 мм;
• необрезные доски;
• строительный уровень;
• саморезы;
• гвозди;
• стальная проволока диаметром 4–5 мм;
• отвес;
• рулетка;
• ножовка;
• топор;
• молоток;
• острый нож.

Составление проекта

Одной из самых важных частей работы является составление проекта. Очень важно проанализировать особенности планировки частного дома. Следует определить габариты и форму возводимой конструкции, а также предусмотреть размещение окон и балкона.

На проекте следует обозначить все конструктивные элементы

В процессе составления проекта надо учитывать такие требования:

1. Важно заранее определиться с тем, какая высота мансарды должна быть. Следует помнить о том, что расстояние от напольного основания до самой высокой точки конструкции должно быть минимум 0,5 м.
2. Рекомендуется учитывать площадь отопления и основных элементов интерьера.
3. Схема мансарды должна быть развернутой. Если планируется установить окна, то их надо указать на чертеже.

Составление чертежа нужно начинать с выбора формы, определения сечения стропильных ног и шага их размещения. Чтобы определить размеры стропил, надо учитывать такие параметры:

• уклон;
• материал для кровли крыши;
• особенности климата в регионе строительства.

Также в проекте важно предусмотреть требуемое количество стропил. Они могут быть наслонного или висячего типа.

Стропила могут быть висячими или наслонными

В конце следует определить количество деталей для фиксации. На рисунке ниже можно увидеть некоторые данные, необходимые для расчёта, однако составление проекта является сложным процессом. Данную работу рекомендуется доверить квалифицированным специалистам.

Установка мауэрлата

Устройство системы стропил мансардной крыши следует подбирать исходя из типа кровли, а также от подготовленного проекта чердачного помещения. Простым вариантом является конструкция с двумя скатами.

Главными деталями системы стропил крыши с двумя скатами являются:

• линейные элементы (колонна, система стержней, балка);
• плоскостные детали (плита, настил, панель);
• пространственные элементы (свод, оболочка, объёмная деталь).

Перед выполнением работ понадобится тщательно просушить древесину. Первым делом выполняется разметка и установка мауэрлата. Он закрепляется к стенам строения. Деталь можно выполнить из бруска или мощной рейки. Если планируется соорудить крышу с двумя скатами, то мауэрлат укладывается на длинных стенках здания. Элемент необходим не только для надёжной фиксации нижней части стропил, но и для корректного разделения нагрузки на стенки и основную часть строения.

Чтобы зафиксировать мауэрлат, следует использовать шпильки из металла, которые крепятся в балке из монолитного бетона.

Чтобы зафиксировать мауэрлат, необходимо установить шпильки из металла

Балку следует выполнять в верхней части стенки. Также возможно использование стальной проволоки, вмурованной в кладку из кирпича.

Чтобы закрепить мауэрлат к верхнему венцу стенки из дерева, нужно использовать деревянные нагели. ауэрлат требует выполнения качественной гидроизоляции бруса из дерева. Поэтому необходимо использовать рубероид или другой материал с водооталкивающим свойством.

Перед установкой мауэрлата основание нужно покрыть рубероидом

обУстановка мауэрлата требуется в случае, если планируется выполнить возведение каркаса крыши, стропила которой упираются в верхнюю часть стенки скошенными торцами или подготовленными вырезами.

Если планируется сделать мансарду, ширина которой соответствует ширине здания, стропильные ноги должны упираться нижними торцами в вынесенные опорные детали. В качестве опор возможно использование мощных балок, уложенных поперёк длинных стенок. Количество опорных элементов соответствует количеству стропил. Балки надо закреплять к стенкам так же, как и мауэрлат.

Последовательность действий:

Сооружение каркаса

Каркас мансардной крыши состоит из балок перекрытия, стропил, прогонов и стоек

В качестве материала часто применяются бруски хвойных пород 200х100 мм. Рейки перекрытий кладутся поверх мауэрлата с отступом за поверхность стен на 30–50 см или в подготовленные пазы в кладке. В первом случае детали фиксируются при помощи уголков и самонарезающих винтов.

Фиксацию бруса к мауэрлату можно выполнить при помощи стальных уголков

Чтобы сделать ровное перекрытие, планки следует устанавливать в данной последовательности:

1. Первым делом укладываются крайние детали по уровню.
2. Далее следует натянуть шнур и по нему установить промежуточные элементы.
3. Шаг балок должен быть от 60 до 100 см. Расстояние в 60 см даёт возможность монтировать утеплительные плиты без подпила.
4. Чтобы разровнять балки по высоте, их можно подтесать. Другой вариант - использование подкладок из планок.
5. Если балки вставляются в подготовленные карманы, их крайние части следует обязательно обработать жидкой гидроизоляцией и обернуть рубероидом.

На крайние планки надо выставить стойки:

После монтажа стоек, ригелей и прогонов можно получить надёжную конструкцию, которая будет ограничивать внутренние комнаты мансарды. Чтобы увеличить её прочность, в дальнейшем её следует закрепить подкосами и прихватками.

Монтаж стропил

На данном этапе выполняется монтаж нижних стропил:

После этого производится установка верхних элементов:

1. Первым делом следует разметить центральную часть крыши. Это можно произвести при помощи стойки, которая была предварительно прикреплена к мауэрлату и затяжке с торцевой части крыши. Крайняя часть доски должна проходить по центру крыши. По этой доске нужно выравнивать стропильные ноги.
2. Далее надо подготовить шаблон из рейки 150х25 мм. Его следует прикладывать к крайней части смонтированной рейки на необходимом уровне и к прогону, на который будут опираться нижние стропильные ноги.
3. Следует разметить верхний и нижний пропилы и выпилить шаблон. Приспособление по очереди прикладывается к двум сторонам крыши. Это даст возможность проверить точность разметки центральной части. Если ряды стоек размещены параллельно, то каких-либо трудностей при закреплении верхних элементов не возникнет - они будут иметь идентичные габариты.
4. По заготовке надо подготовить нужное количество стропил. Детали ставятся на прогоны и связываются в верхних частях при помощи накладных пластинок из железа или обрезков планок. В последнем случае в качестве крепежных деталей используются самонарезающие винты. В прогон стропильные планки упираются на запилы и прихватываются железными уголками. Чтобы детали стояли прямо, их крепят при помощи подкосов, смонтированных нижней частью на затяжки. Таким методом устанавливаются все стропила.
5. Выполняется фиксация подвесных стоек - кусочков планок 150х25 мм. Верхняя часть рейки крепится в месте фиксации стропил, нижняя - к затяжке.

Видео: система стропил крыши мансардного типа

Установка подкосов и фронтонов

Последовательность действий:

Обрешётка конструкции

Обрешётка нужна для:

• распределения и передачи веса материала кровли на стропила;
• выполнения дополнительного крепления системы стропил;
• основания для фиксации материала для кровли.

Обрешётка может быть сделана в одном или двух слоях, сплошной или с разряжением.

Обрешётка может быть сплошной или с разряжением

Метод монтажа зависит от того, какой материал для покрытия конструкции планируется использовать. Если будет возводиться крыша из шифера или металлочерепицы, обрешётку следует выполнять из реек, которые прихватываются к брускам стропильных ног при помощи гвоздей. В этом случае шаг установки соседних планок может составить 27–30 см.

Сплошная обрешётка применяется в случае крепления мягкого материала в рулонах.

Сплошная обрешётка необходима для мягкой кровли

В этом случае можно применять влагостойкие листы фанеры или стружечные плиты. Допускается использование сосновного древесного материала - обрезных планок.

Важно учитывать тот факт, что при устройстве подобной обрешётки материал, который будет укладываться, должен повторить контуры внешнего основания. Поэтому каркасная конструкция должна быть прочной и выровненной.

В процессе выкладки материала следует использовать шнур, при помощи которого рейки или плиты будут ложиться ровно. Детали должны быть размещены параллельно друг другу. Перед фиксацией материал надо обработать антисептическим составом, чтобы уберечь его от гниения, появления грибка и сырости. Заготовки должны быть ровными и качественными. Рекомендуется отдавать предпочтение древесине 1 и 2 сорта. На ней не должно быть сучков. Чтобы доски не коробились, их надо предварительно высушить.

Последовательность действий по установке обрешётки:

Гидроизоляция крыши мансардного типа

Материал для кровли не имеет теплоизоляционных свойств, поэтому понадобится подготовить качественный материал, который будет экологически безопасным для здоровья человека. Довольно часто применяют минеральную вату или стекловату. Оба материала имеют отличные звуко- и теплоизоляционные параметры. Важно также учитывать, что если кровля произведена из металла, при промокании утеплителя все его качества можно свести к нулю. Поэтому важно тщательно продумать устройство конструкции.

Утеплить мансарду без прокладки гидроизоляционного материала не получится, поэтому процесс следует рассматривать в совокупности. Пошаговое руководство по гидроизоляции конструкции:

Практика показала, что защищать утеплитель лучше при помощи современных материалов, к примеру, Тайвек или Изоспан. Применение обыкновенной плёнки из полиэтилена даёт плохой результат, так как может появляться конденсат. Опытные мастера считают, что гидроизолировать конструкцию рубероидом не следует.

Перед тем как перейти к выполнению работ, надо определиться с теплоизоляционным материалом.

Минеральная вата является довольно популярным материалом, используемым для теплоизоляции крыши

Чаще всего применяются следующие теплоизоляторы:

• стекловата;
• минеральная вата;
• пенопласт;
• вспененное стекло;
• древесная стружка;
• солома.

Выбирать материал надо с учётом четырёх параметров.

1. Показатель теплопроводности. Для теплоизоляции крыши оптимальным является 0,05 Вт/м*К или ниже.
2. Водостойкость. Чем выше показатель, тем лучше.
3. Устойчивость к возгоранию.
4. Экологическая безопасность.

Изоляционные качества минеральной ваты через некоторое время значительно ухудшаются. Также материал может повредиться под влиянием механических нагрузок. Однако минеральная вата имеет невысокую стоимость, поэтому материал используют довольно часто. Пенопласт не боится воды и имеет отличные теплоизоляционные характеристики. Если планируется возводить дом только из экологичных материалов, то можно использовать пеностекло или солому.

Пошаговое руководство по теплоизоляции крыши:

Укладка материала для кровли и монтаж оконных проёмов

В качестве примера будет рассматриваться монтаж металлочерепицы, так как этот материал применяется довольно часто:

Число окон определяется соотношением полезной площади остекления к основанию пола 1:10. Например, если площадь мансарды составит 100 м 2 , то остекление должно быть примерно 10 м 2 . При монтаже окон надо учитывать такие нюансы:

Отделка мансарды

Внутреннюю отделку мансарды можно выполнить при помощи дерева или гипсокартонных листов. Если используется последний вариант, то после установки листы надо оклеить обоями или окрасить водоэмульсионной краской. В некоторых случаях мансарду разбивают на несколько комнат. Сделать это возможно при помощи перегородок из гипсокартона.

Если планируется часто использовать мансарду, то пол и стены можно дополнительно утеплить. Выполнить это возможно при помощи, например, минеральной ваты.

Интересные варианты дизайна мансардной комнаты

Мансарду можно сделать уютной, симметрично расположив диваны с двух сторон В мансарде можно расположить длинный диван В мансарде можно обустроить место для отдыха, подвесив гамак В мансарде можно сделать не только жилое помещение, но и ванную комнату На мансардном этаже можно сделать даже кухню Если на территории нет возможности расположить гамак, то это можно сделать на мансардном этаже Одну из частей мансарды можно полностью остеклить Мансарда может быть отличным местом для создания домашней библиотеки Стенки мансарды можно облицевать кирпичом В мансарде можно обустроить полноценную гостиную На мансардном этаже можно обустроить комнату для отдыха Если дом располагается в красивой местности, то крышу можно сделать панорамной Кровать можно расположить лицевой частью к окну В мансарде можно сделать спальню с высокими потолками На мансарде можно расположить подвесное кресло. Это сделает крышу более уютной

Видео: изготовление мансардной крыши

В последнее крыша мансардного типа является достаточно популярной среди владельцев частных домов. Чтобы прочувствовать все позитивные стороны проживания в постройке подобного типа, требуется уделить должное внимание утеплению строения.

Мансардная стропильная система может быть различной конфигурации, при правильном монтаже отличается надежностью, функциональностью. Стропильная конструкция является мощнейшим каркасом , способным выдерживать нагрузку не только всей кровли, но и влияние внешних природных факторов.

Каркас из стропильных досок - основа всей кровельной мансардной конструкции , которая способна выдерживать вес всей кровельной системы. Перед тем, как обустраивать кровлю для мансарды, необходимо знать, в каком порядке устанавливать все необходимые элементы стропильной конструкции.

К элементам строения стропильной системы крыши, предназначенной для мансарды, являются:

• Мауэрлат . Основа всей кровельной конструкции, которая способна выдерживать и равномерно перераспределять нагрузку от системы кровли на опорные стены. Мауэрлат представляет собой доски, которые крепят к внешним стенам здания, к ним же крепят элементы стропильной конструкции;
• Стойки из балок или стропильные ноги , которые образуют каркас конструкции кровли. Доски для стропильных ног должны выдерживать нагрузку кровельного пирога вместе с внешним покрытием;
• Вертикальные стойки . Стойки устанавливают для удержания центральной части стропильных брусьев и предохранения их от изгиба, а также для поддержания конькового бруса;
• Прогоны . Дополнительные брусья, которые устанавливаются под углом для поддержания стропильных ног ;
• Коньковый брус . Монтируется на системах большой длины (более 7 метров) и служит для создания жесткости конструкции ;
• . Дополнительная деревянная конструкция, которая крепится к стропильной системе и служит основанием для кровли .

Кроме того, есть дополнительные элементы: балки, прогоны, ригели, которые устанавливаются в различных частых каркаса кровли для создания жесткости крепления и прочности конструкции в целом.

Стропильная система мансардной крыши: чертежи и фото плана ниже.

План чертежа стропил

Виды стропильных систем мансардных крыш

Стропильные конструкции крыш для теплого помещения могут быть различными, соответственно, монтаж таких конструкций будет отличаться. Кроме того, стропильная система может иметь:

• Висячую конструкцию . Опирается на боковые стены помещения одним краем конструкции и вверху при соединении стропил - на коньковый элемент ;
• Наслонную конструкцию . Чаще всего монтируется в зданиях пролетом более 10 м. При такой структуре кровельной конструкции стропильная система имеет опору на внешние стены и перегородку внутри здания.

Стропильные системы для мансард могут быть при монтаже :

• конструкции;
• кровли;
• Ломаной двухскатной;
• кровли;
• конструкции;
• Купольной системы (конусной);
• Сводчатой системы.

Классику мансардного помещения представляет вид прямоугольной конструкции, которая монтируется внутри покрытия, опираясь верхними углами на скаты, а нижние входят в опорную систему.

Наслонные стропила

Установка стропил мансардной крыши и расчет шага

Решающим показателем расчета шага стропил крыши теплого помещения является выбор внешнего покрытия кровли. Так, для разных видов необходимо устанавливать стропила для мансардной крыши следующим образом:

• Под . Шаг между досками сечением 50 на 50 мм должен соответствовать 60-80 см;
• Под . Необходим брус сечением от 50х100 мм до размеров 50х150 мм. Шаг при монтаже под шифер должен соответствовать 600-800 мм;
• Под . При сечении стропильной ноги 50х150 мм величина шага не должна превышать 95 см и должна быть не менее 60 см;
• Под . Сечение бруса может быть 50х100 мм, а также 50х150 мм. При такой доске шаг необходимо делать не меньше 60 см и не более 90 см.

Кроме того, большое значение при расчете шага имеет уклон ската кровли . Если уклон составляет 15%, то расстояние между досками стропил рекомендуется делать не менее 80 мм. С увеличением градуса уклона ската кровли пропорционально увеличивается расстояние между стропилами.

Шаг стропил

Как вынести стропила за линию стены

Стропильные бруски выводят за линию внешней стены с целью увеличения чердачного жилого помещения. Особенности такого способа в том, что опорой нижней стропильной балки является доска перекрытия, а не доска мауэрлата.

При этом устанавливают усиливающие подкосы под крайнюю часть треугольных боков.

В таком случае не всегда целесообразно устанавливать мауэрлат, но бетонную заливку делать необходимо , так как к бетону анкерами будут крепиться балки перекрытия.

При выносе стропил за внешнюю линию должен образоваться карниз, ширина которого для домов из дерева должна быть не менее полуметра, для сооружений из камня или бетона - не менее 400 сантиметров.

Вынос стропил за линию внешней стены необходимо производить в следующей последовательности:

• Установить внешние перекрывающие балки , сечением не менее 15*20 см. Они служат контуром свесов и должны формировать прямоугольник (исходя их формы кровли);
• Натянуть шнур между крайними балками и установить остальные балки с шагом 0,6 м (для теплого помещения);
• Отмерить такое расстояние от левого до правого края, которое должно соответствовать короткому катету треугольника, и отметить точки путем вырубки гнезд установки крайних опор;
• Изготовить опоры по размерам гнезд из бруса 10*15 см. Длина опорных досок должна быть более 10 см;
• Установить временные распорки для монтажа угловых стоек;
• С помощью отвеса на шнурке, закрепленном на стойках, выверить равномерность точек выборки для опор;
• В центральной части фронтонов мансарды смонтировать две опоры ;
• Установить прогоны на опоры , жестко прикрепив их уголками;
• Противоположные опоры соединить брусками , их также с помощью уголоков прикрепить к прогонам. Под каждый брус установить временную опору;
• Брус, который выполняет функцию ригеля, временно скрепить дюймовкой на расстоянии от края на 200-300 мм. Чтобы было удобно монтировать верх стропильной конструкции, установить временный досчатый настил;
• Из обрезных досок следует изготовить шаблоны , по которым потом монтируются противоположные фермы:
• Шаблон изготавливается методом прикладывания заготовки к балке и торцу прогона, и соответствует стропилинам нижнего ряда . Отметить по размеру линии пазов для устранения излишков;
• Установить стропильные ноги с торца , а затем с нижнего уровня мансарды;
• Далее по шаблону установить верхнюю часть стропильного каркаса;
• Во избежание провиса ригелей необходимо к фермам крепить бабки снизу - шарнирным способом, сверху - жестким креплением .

Стропильные доски при помощи связок из проволоки прикрепляют к стенам и устанавливается фронтонный каркас.

Вынос стропил за стену

Как рассчитать стропильную систему

Перед расчетом стропильной системы необходимо определенно знать форму крыши.

При этом следует учесть, что для комфортного проживания в мансардном помещении высота стен комнаты должна быть не меньше двух метров, а длина - от трех метров .

Проект мансарды подразумевает расчет стропильной системы, соответствующей размерам и нюансам здания.

Если предусмотрена наслонная система, то необходимо устанавливать дополнительную опору .

Кроме того, следует иметь ввиду:

• Коньковую балку необходимо монтировать при длине кровли более семи метров , так как она значительно утяжеляет конструкцию;
• Не стоит забывать об оконной системе в крыше, для которой необходимо дополнительно сооружать каркас ;
• Обязательно учесть нагрузки со стороны климатических факторов : ветра, снега, которые могут иметь значение для определения свеса кровли;
• Массу кровельного пирога , которая определяется из расчета одного кв. метра всей его конструкции. При этом необходимо результат умножить на коэффициент (от 1,5 до 3), для запаса прочности.

Кроме того, следует учитывать особенности настила и эксплуатационных качеств кровли.

Пример расчета

Монтаж стропильной системы

Монтаж начинать следует с балок для перекрытия, которые крепят на мауэрлат, к ним крепят стропильные ноги. Важно учитывать .

• Отметить в центре балок место установки конькового элемента и опор;
• На равном расстоянии установить стойки из досок, равным по сечению балкам перекрытия. Крепить из следует уголками, предварительно временно закрепив гвоздями для определения точности установки;
• Первую пару стоек скрепляют затяжками из брусков;
• На получившуюся конструкцию в П-образной форме крепятся стропила, которые устанавливаются либо на мауэрлат, либо на балку перекрытия с помощью вырубки паза;
• Установить коньковые стропила, соединив их болтами с шайбами или металлическими накладками;
• Жесткость конструкции обеспечивают подкосы, которые крепятся к центру бокового стропила и стойке и бабки, которые монтируются в центре затяжки.

Другие фермы выполняются аналогично и закрепляются между собой прогонами . Расстояние между фермами может быть от 60 ми до метра.

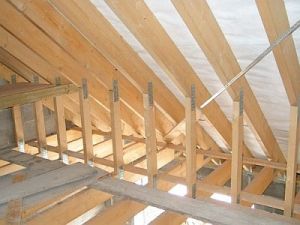

Для закрепления узлов мансардной конструкции и придания им прочности необходимо сделать их фиксацию скобами . Далее устанавливается обрешетка.

Монтаж стропильной системы

Схема монтажа

Установка обрешетки мансардной крыши

В зависимости от того, какое предусмотрено внешнее кровельное покрытие, существует два варианта обрешетки: сплошная и разреженная .

Сплошная чаще всего монтируется при покрытии :

• Рулонном . Обрешетка в таком случае устанавливается в два настила: нижний - шагом в 30 см из брусков 20 см, верхний - из досок 50х20, которые прибиваются под углом по отношению в нижнему настилу в 30-45°;
• Шифера плоского асбестоцементного;
• Гибкой черепице .

Разреженный тип устанавливается при:

• Стальном, металлическом покрытии . Бруски, сечение которых 5х5 см, шагом 20-30 см укладываются перпендикулярно стропилам. Монтаж производится от карниза вверх. На свесе монтируется настил из досок шириной 70 см. Вдоль конька и ребер крепятся бруски, соединенные встык;
• Металлочерепице ;
• Асбестоцементном шифере ;
• Глиняной черепице .

Шаг укладки обрешетки, толщина досок напрямую зависят от кровельного покрытия и рассчитываются индивидуально в зависимости от нагрузки и особенности укладки.

ВНИМАНИЕ!

Прибивать бруски разреженной обрешетки следует со смещением, чтобы стыки в рядом расположенных рядах не были расположены на одном брусе стропильной ноги.

Доски для обрешетки должны быть немного меньше длины ската .

Обрешетка

Заключение

Таким образом, имеет свои особенности монтажа. Их необходимо учитывать, так как мансарда - это дополнительной место для проживания, и оно должно соответствовать всем критериям заданной функции.

Полезное видео

В данном видео вы узнаете всё о стропильной системе мансардной крыши:

Вконтакте
